Каким образом можно определить сечение кабеля

Итак, вы купили провод, давайте узнаем, как можно произвести замер его сечения. Для этой цели вам понадобится:

• штангенциркуль;
• калькулятор;
• сам кабель;
• канцелярский нож или стриппер для снятия изоляции.

Замер штангенциркулем

Определяется сечение по диаметру провода. Давайте рассмотрим, как это сделать поэтапно.

1. Возьмите провод и снимите с него изоляцию при помощи стриппера или канцелярского ножа.
2. Используя штангенциркуль, измерьте диаметр провода.
3. Теперь, вам придется вспомнить уроки геометрии в школе. Для того чтобы определить площадь круга существует определенная формула:

S_кр= π r2,

где число π = 3,14, а r – радиус провода.

Но вот тут у нас возникает проблема: при помощи штангенциркуля измерить радиус невозможно – только диаметр. Поэтому формулу нужно немного изменить под диаметр. Как нам известно, радиус – это половина диаметра. Чтобы наши данные подходили, формулу нужно переделать так:

S_кр= ( π d2)/4,

где d – диаметр жилы.

В таком случае формулу можно сократить, разделив число π на четыре. В итоге выходим на стандартную формулу для вычисления сечения жилы по диаметру:

Sкр=0,785d2

Осталось только подставить числа к формуле и получить площадь круга, которая и будет его сечением. К примеру, диаметр вашего медного провода составляет 1,68 мм. Это число в квадрате составляет 2,8224. Умножаем 2,8224 на 0,785. Если округлить, то в итоге искомое сечение получилось 2,2 мм2.

Вот и все, как видите, много времени и усилий эта процедура не займет, однако она является очень важной частью работ по монтажу электричества. Ведь даже отклонение в несколько десятых миллиметра может сыграть злую шутку

Но как быть, если вы не электрик и штангенциркуля у вас под рукой нет? Не спешите бежать в магазин, есть простой метод вычисления диаметра с помощью подручных средств.

Определение предназначения кабеля и его мощности

Провод на люстру

Например, провода, идущие на освещение (бра, люстра и подсветка у зеркала) требуют меньшей мощности, чем кабель, протянутый к розетке, поэтому сечение жил провода в это случае может быть меньшим. И освещение также отличается между собой – здесь влияет то, какой мощности вкручена лампочка, сколько их и так далее. Это же касается и розеток – к одной будет подключаться одно или два зарядных к мобильному телефону, а к другой – утюг, телевизор или даже сварочный аппарат (это уже зависит, какое помещение будет электрифицироваться).

Выбор диаметра сечения провода осуществляется не только при монтаже кабеля в стены (в штробы или инженерные ниши) и при укладке его снаружи (в пластиковые короба или при помощи другого крепления), но и тогда, когда речь идет о переносных удлинителях.

Провода на розетки

Такие удлинители могут быть разной длины. Их предназначение тоже может быть разным – они могут быть использованы как для освещения, так и для подключения электроаппаратов разной мощности (тот же электрочайник на кухне). Более того, сечение напрямую зависит от количества жил в кабеле, схемы подключения, наличия или отсутствия контура заземления и других факторов; также на это влияет и материал, из которого изготовлена жила провода – медь или алюминий

Важно и то, как выглядят провода:

• круглые;
• плоские;
• двухжильные;
• многожильные.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

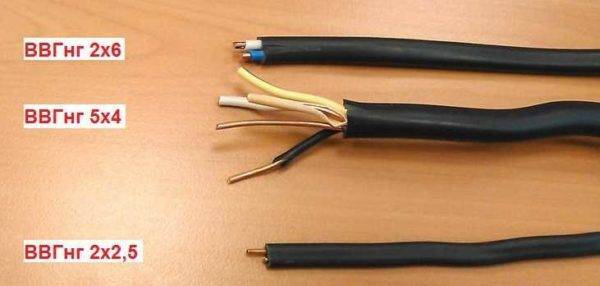

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры. Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм 2 . Вот и будем проверять, соответствует ли эта информация действительности.

Как работать с таблицей

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем

Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно. Потому, стоит, наверное, поискать

Определение сечения кабеля с помощью линейки

Измерить сечение кабеля возможно за счет использования простой линейки. Это очень старый способ проведения замеров, но он не менее эффективный, чем проведение таких же действий с помощью специальных приборов. Чтобы выполнить измерение, используя обычную линейку, нужно действовать согласно следующей инструкции:

• аккуратно зачистить жилу от изоляции;

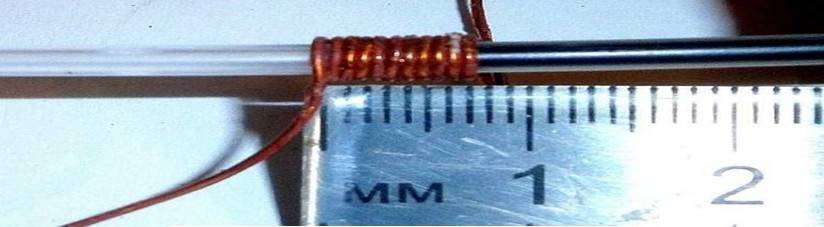

• плотно накрутить жилу на обычный карандаш;
• измерить с помощью линейки общую длину намотки;
• разделить длину намотки на общее количество жил, присутствующих в кабеле.

Наматывая на карандаш жилу, нужно проследить за тем, чтобы получилось не менее 15 витков. Витки должны очень плотно прижиматься друг к другу, так, чтобы между ними не оказалось свободного промежутка. Нужно проводить замеры не один, а несколько раз, чтобы результат получился максимально точным.

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

Выбирая кабель, необходимо руководствоваться несколькими критериями:

• сила электротока, которую будет пропускать кабель;
• мощность, потребляемая источниками энергопотребления;
• токовая нагрузка, оказываемая на кабель.

Мощность

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.  Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

На заметку. Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины.

Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

Маркировочные этикетки электроприборов и бытовой техники, в которых указана их номинальная мощность

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжения. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерном распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

P = U*I, где:

• Р – мощность, измеряемая в ваттах (Вт);
• I – сила электротока, измеряемая в амперах (А);
• U – приложенное электронапряжение, измеряемое в вольтах (В).

Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами: амперметром, мультиметром, токоизмерительными клещами.

Измерение силы тока токоизмерительными клещами

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей. После этого произвести вычисления нагрузки по формулам:

1. I = P∑*Kи/U (однофазная сеть),
2. I = P∑*Kи/(√3*U) (трехфазная сеть), где:

• P∑ – общая мощность энергопотребителей;
• Kи – коэффициент, равный 0,75;
• U – электронапряжение в сети.

Таблица соответствия площади сечения медных жил проводниковых изделий току и мощности *

Детальная инструкция по проведению замеров

Весь процесс вычисления параметров сечения кабеля можно разделить на 6 этапов, каждый из которых имеет свою специфику и должен подчиняться конкретным правилам.

1 этап

Нужно взять кабель, для которого человек собирается определять параметр сечения. Чаще всего для такой цели используются провода, состоящие из 2 или 4 жил. Жилы должны быть изолированы друг от друга специальными материалами.

Как правило, жилы внутри кабеля обладают одинаковыми показателями диаметра, но можно и встретить такие варианты провода, где одна из жил намного тоньше остальных вариантов. Если в кабеле есть одна тонкая жила, значит, она предназначается для заземления.

2 этап

Жилы необходимо очень аккуратно очистить от изоляции провода – с этой целью нужно использовать небольшой, но очень острый нож.

Затем взять штангенциркуль или микрометр и, воспользовавшись инструментом, рассчитать диаметр жилы. Полученное в миллиметрах значение стоит куда-то записать. Используя этот параметр, нужно будет рассчитать такой показатель, как площадь поперечного сечения. Чтобы это сделать, человеку придется умножить коэффициент 0,25 на число П, которое ровняется 3,14, а также на полученное значение диаметра в квадрате. Общая формула для этого расчета выглядит так – S=0,25xПxD в квадрате. Полученное значение необходимо умножить на количество жил, которые присутствуют в определенном кабеле.

Дополнительно нужно вычислить сопротивление провода, для чего понадобятся следующие показатели:

• длина провода;
• сечение кабеля;
• материал, из которого изготовлен кабель.

Имея эти параметры, можно без проблем вычислить показатель сопротивления.

3 этап

Чтобы понять, как делаются замеры на практике и узнать нужную информацию, нужно рассмотреть момент расчета на конкретном примере. Если у пользователя в руках есть медный кабель, который состоит из 4 жил, а параметр его диаметра составляет 2мм, то можно искать площадь его сечения.

Чтобы определить этот параметр, стоит заняться моментом расчета площади поперечного сечения для одной из жил. Сделать это позволяет следующая формула:

S=0,25х3,14х2 в квадрате = 3,14мм в квадрате

4 этап

Определив параметр сечения, человек может узнать, какой максимальный ток может протекать именно по выбранному кабелю. Также, имея выше указанный показатель на руках, человек может определить сопротивление. К примеру, максимальный ток именно для кабеля из меди можно рассчитать, используя соотношение 8А на 1мм в квадрате. Исходя из этого, предельное значение тока будет составлять 8х12,56=100,5А. для алюминиевого кабеля используются немного другие параметры, которые составляют 5А на 1мм квадратный.

5 этап

Зная значение длины кабеля, можно легко опередить его сопротивление. Чтобы понять, как это делается, нужно рассмотреть все на конкретном примере. К примеру, если длина конкретного кабеля составляет 200м, то чтобы определить показатель сопротивления, нужно умножить удельное сопротивление материала на длину кабеля и поделить на площадь его поперечного сечения. Сделав эти расчеты, можно без проблем определить нужный параметр.

Алюминиевые жилы, проводов и проводов.

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами.

Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами.

ÐÑÐ±Ð¾Ñ Ð¿Ð¾ ÑаблиÑе

ÐÐ½Ð°Ñ Ð´Ð¸Ð°Ð¼ÐµÑÑ Ð¿Ñовода, можно опÑеделиÑÑ ÐµÐ³Ð¾ ÑеÑение по гоÑовой ÑаблиÑе завиÑимоÑÑи. ТаблиÑа ÑаÑÑеÑа ÑеÑÐµÐ½Ð¸Ñ ÐºÐ°Ð±ÐµÐ»Ñ Ð¿Ð¾ диамеÑÑÑ Ð¶Ð¸Ð»Ñ Ð²ÑглÑÐ´Ð¸Ñ Ñаким обÑазом:

Ðогда ÑеÑение извеÑÑно, можно опÑеделиÑÑ Ð·Ð½Ð°ÑÐµÐ½Ð¸Ñ Ð´Ð¾Ð¿ÑÑÑимÑÑ Ð¼Ð¾ÑноÑÑи и Ñока Ð´Ð»Ñ Ð¼ÐµÐ´Ð½Ð¾Ð³Ð¾ или алÑминиевого пÑовода. Таким обÑазом ÑдаÑÑÑÑ Ð²ÑÑÑниÑÑ, на какие паÑамеÑÑÑ Ð½Ð°Ð³ÑÑзки ÑаÑÑÑиÑана ÑокопÑоводÑÑÐ°Ñ Ð¶Ð¸Ð»Ð°. ÐÐ»Ñ ÑÑого понадобиÑÑÑ ÑаблиÑа завиÑимоÑÑи ÑеÑÐµÐ½Ð¸Ñ Ð¾Ñ Ð¼Ð°ÐºÑималÑного Ñока и моÑноÑÑи.

ÐеÑевод ваÑÑ Ð² киловаÑÑÑ

ЧÑÐ¾Ð±Ñ Ð¿ÑавилÑно воÑполÑзоваÑÑÑÑ ÑаблиÑей завиÑимоÑÑи ÑеÑÐµÐ½Ð¸Ñ Ð¿Ñовода Ð¾Ñ Ð¼Ð¾ÑноÑÑи, важно пÑавилÑно пеÑевеÑÑи ваÑÑÑ Ð² киловаÑÑÑ.

1 киловаÑÑ = 1000 ваÑÑ. СооÑвеÑÑÑвенно, ÑÑÐ¾Ð±Ñ Ð¿Ð¾Ð»ÑÑиÑÑ Ð·Ð½Ð°Ñение в киловаÑÑаÑ, моÑноÑÑÑ Ð² ваÑÑÐ°Ñ Ð½ÐµÐ¾Ð±Ñодимо ÑазделиÑÑ Ð½Ð° 1000. ÐапÑимеÑ, 4300 ÐÑ = 4,3 кÐÑ.

ÐÑимеÑÑ

ÐÑÐ¸Ð¼ÐµÑ 1. ÐеобÑодимо опÑеделиÑÑ Ð·Ð½Ð°ÑÐµÐ½Ð¸Ñ Ð´Ð¾Ð¿ÑÑÑимÑÑ Ñока и моÑноÑÑи Ð´Ð»Ñ Ð¼ÐµÐ´Ð½Ð¾Ð³Ð¾ пÑовода Ñ Ð´Ð¸Ð°Ð¼ÐµÑÑом Ð¶Ð¸Ð»Ñ 2,3 мм. ÐапÑÑжение пиÑÐ°Ð½Ð¸Ñ â 220 Ð.

РпеÑвÑÑ Ð¾ÑеÑÐµÐ´Ñ ÑледÑÐµÑ Ð¾Ð¿ÑеделиÑÑ Ð¿Ð»Ð¾ÑÐ°Ð´Ñ ÑеÑÐµÐ½Ð¸Ñ Ð¶Ð¸Ð»Ñ. СделаÑÑ ÑÑо можно по ÑаблиÑе или по ÑоÑмÑле. РпеÑвом ÑлÑÑае полÑÑаеÑÑÑ Ð·Ð½Ð°Ñение 4 мм2, во вÑоÑом â 4,15 мм2.

РаÑÑеÑное знаÑение вÑегда более ÑоÑное, Ñем ÑаблиÑное.

С помоÑÑÑ ÑаблиÑÑ Ð·Ð°Ð²Ð¸ÑимоÑÑи ÑеÑÐµÐ½Ð¸Ñ ÐºÐ°Ð±ÐµÐ»Ñ Ð¾Ñ Ð¼Ð¾ÑноÑÑи и Ñока, можно вÑÑÑниÑÑ, ÑÑо Ð´Ð»Ñ ÑеÑÐµÐ½Ð¸Ñ Ð¼ÐµÐ´Ð½Ð¾Ð¹ Ð¶Ð¸Ð»Ñ Ð¿Ð»Ð¾ÑадÑÑ 4,15 мм2 допÑÑÑима моÑноÑÑÑ 7,7 кÐÑ Ð¸ Ñок 35 Ð.

ÐÑÐ¸Ð¼ÐµÑ 2. ÐеобÑодимо вÑÑиÑлиÑÑ Ð·Ð½Ð°ÑÐµÐ½Ð¸Ñ Ñока и моÑноÑÑи Ð´Ð»Ñ Ð°Ð»Ñминиевого многожилÑного пÑовода. ÐиамеÑÑ Ð¶Ð¸Ð»Ñ â 0,2 мм, ÑиÑло пÑоволок â 36, напÑÑжение â 220 Ð.

Ð ÑлÑÑае Ñ Ð¼Ð½Ð¾Ð³Ð¾Ð¶Ð¸Ð»ÑнÑм пÑоводом полÑзоваÑÑÑÑ ÑаблиÑнÑми знаÑениÑми неÑелеÑообÑазно, лÑÑÑе пÑимениÑÑ ÑоÑмÑÐ»Ñ ÑаÑÑеÑа плоÑади ÑеÑениÑ:

ТепеÑÑ Ð¼Ð¾Ð¶Ð½Ð¾ опÑеделиÑÑ Ð·Ð½Ð°ÑÐµÐ½Ð¸Ñ Ð¼Ð¾ÑноÑÑи и Ñока Ð´Ð»Ñ Ð¼Ð½Ð¾Ð³Ð¾Ð¶Ð¸Ð»Ñного алÑминиевого пÑовода ÑеÑением 2,26 мм2. ÐоÑноÑÑÑ â 4,1 кÐÑ, Ñок â 19 Ð.

Зачем надо уточнять сечения кабеля

На большинстве проводов и кабелей производитель обязан наносить маркировку, указывающую на их тип, количество токопроводящих жил и их сечение. Если провод промаркирован как 3х2,5 – это значит, что сечение провода по диаметру равно 2,5 мм². Фактические значения могут отличаться от указанных примерно на 30%, потому что некоторые виды проводки (в частности ПУНП) производятся по устаревшим нормам, допускающим погрешность на указанное количество процентов и в основном она появляется в меньшую сторону. В итоге, если использовать кабель меньшего сечения, чем расчетное, то для провода эффект будет примерно такой же, если бы тоненький полиэтиленовый шланг подключить к пожарному гидранту. Это может привести к опасным последствиям: перегреву электропроводки, оплавлению изоляции, изменению свойств металла. Поэтому, прежде чем сделать покупку, обязательно надо проконтролировать чтобы площадь поперечного сечения проводника не отличалась от той, что заявлена производителем.

Способы узнать реальный диаметр провода

Самый простой и точный метод измерить диаметр жилы провода – использовать специальные инструменты, такие как штангенциркуль или микрометр (электронный или механический). Чтобы измерение было точным измеряемый провод надо очистить от изоляции, чтобы инструмент за нее не цеплялся. Также надо осмотреть кончик провода, чтобы он был без перегибов – иногда они появляются если жила перекусывается тупыми кусачками. Когда диаметр измерен, можно приступать к вычислению площади сечения жилы провода.

В случае когда под рукой нет точного измерительного инструмента, есть еще один способ как узнать сечение – для него нужна будет отвертка (карандаш или любая трубка) и измерительная линейка. Также придется купить хотя бы один метр провода (хватит и 50 см, если только продадут такое количество) и снять с него изоляцию. Далее проволока наматывается плотно, без зазоров, на жало отвертки и длина намотанного участка замеряется линейкой. Полученная ширина намотки делится на количество витков и результатом будет искомый диаметр провода, по которому уже можно искать сечение.

Как проводить измерения подробно показано в этом видео:

Какие формулы надо использовать

Что такое сечение провода известно еще по азам геометрии или черчения – это пересечение объемной фигуры воображаемой плоскостью. По точкам их соприкосновения образуется плоская фигура, площадь которой вычисляется подходящими формулами. Жила провода чаще всего цилиндрической формы и в сечении дает круг, соответственно, поперечное сечение проводника можно рассчитать по формуле:

R – радиус круга, равен половине диаметра;

Есть провода с плоскими жилами, но их мало и площадь сечения на них находить гораздо проще – просто перемножить стороны.

Чтобы получить более точный результат надо иметь в виду:

1. Чем больше витков (их должно быть не меньше 15) накрутить на отвертку, тем точнее получится результат;
2. Расстояний между витками быть не должно, из-за зазора погрешность будет выше;
3. Нужно сделать несколько замеров, каждый раз меняя его начало. Чем их больше, тем выше точность расчетов.

Недостатком такого способа является то, что для замеров можно использовать проводники небольшой толщины, толстый кабель накрутить будет сложно.

Определяем сечение провода с помощью таблицы

Использование формул не дает гарантированного результата, да и как назло они забываются в самый нужный момент. Поэтому определение сечения лучше проводить согласно таблице, куда сведены результаты вычислений. Если получилось измерить диаметр жилы, то площадь сечения провода можно посмотреть в соответствующем столбце таблицы:

Если надо найти общий диаметр многопроволочной жилы кабеля, то придется отдельно вычислить диаметр каждого проводка, а полученные значения сложить. Дальше все делается так же, как и с однопроволочной жилой – результат находится по формуле или таблице.

При замерах сечения провода, его жила тщательно очищается от изоляции, так как не исключена возможность что ее толщина будет больше нормативной. Если в точности расчетов по каким-либо причинам есть сомнения, то лучше выбирать кабеля или провода с запасом мощности.

Чтобы приблизительно узнать сечение провода, который будет приобретаться, надо сложить мощности электрооборудования, что будет к нему подключено. Потребляемая мощность обязательно указывается в паспорте прибора. По известной мощности высчитывается суммарный ток, который будет протекать по проводнику, а исходя из него уже подбирается сечение.

Как посчитать сечение при покупке

При приобретении кабеля необходимо убедиться, что его сечение соответствует заявленной маркировке. Для этого можно приобрести пробный образец. Обычно минимальная длина в продаже составляет 0,5 метра — этой длины вполне будет достаточно.

Для замера найдите и возьмите с собой с собой штангенциркуль (механический или электронный, что предпочтительнее) или микрометр. Электронные приборы, конечно же, точнее, но они не у каждого имеются, а вот механический найдется практически у каждого.

Но даже если его нет, может выручить простая отвертка и линейка. Сейчас попробуем разобраться, как вычислить параметры сечения по рассчитанному радиусу.

Замеры микрометром или штангенциркулем

Для того, чтобы высчитать площадь сечения проводника, для начала необходимо зачистить одну из жил провода, диаметр которого нам требуется. Достаточная длина для замера подобным способом — 1 см. Далее, при помощи штангенциркуля или микрометра замеряется толщина жилы — это, как можно догадаться, и будет диаметр кабеля. Но для расчета соотношения сечения к диаметру по формуле нужна такая величина, как радиус, а потому делим полученное значение на 2. После такого перевода диаметр больше не используется, все считают с данными радиуса.

После произведенных замеров используется формула, по которой и вычисляется поперечное сечение кабеля, то есть площадь сечения кабеля — S = π*r2, где π — постоянная величина, равная 3,14.

Таким образом, если диаметр жилы составил 3,6 мм, тогда расчеты будут следующими:

3,6:2 = 1,8; после 3,14 х (1,8х1,8) = 3,14 х 3,24 = 10,17. Отсюда следует, что площадь сечения определяемого кабеля, диаметр жилы которого составила 3,6 мм. равна 10,17 кв. мм.

Аналогичным образом можно рассчитать толщину многопроволочного гибкого токопроводящего изделия, но при подобных расчетах нужно замерить диаметр одной проволоки из жилы, после умножить получившуюся цифру на количество проволок, которые составляют жилу, а потом уже высчитать толщину кабеля по вышеуказанной формуле.

Как становится ясно, вычислить толщину проводника по диаметру не так уж и сложно, причем, еще на стадии проекта можно перевести сечение в диаметр, тогда не нужно будет высчитывать данные, стоя у прилавка, в чем и плюс данного действия.

Замеры кабеля линейкой

Вычисление диаметра при помощи линейки и отвёртки

При отсутствии высокоточных приспособлений для замера толщины провода, можно воспользоваться обычной линейкой и отверткой. Для замера понадобится зачистить не менее 10 см жилы (чем больше будет зачищено, тем точнее можно вычислить диаметр).

После снятия изоляции голая жила наматывается на отвертку таким образом, чтобы между витками не было зазоров, а получившаяся на жале отвертки спираль замеряется при помощи линейки. Для удобства желательно брать целое число в миллиметрах. Для примера, от начального края провода до края 10 витка получилось 23 мм. Тогда необходимо 23 мм разделить на количество витков, что будет равно 23:10 = 2.3 мм. Это и будет необходимое значение  для того, чтобы вычислить толщину жилы кабеля. Ну а дальше снова по той же формуле — 2.3:2 = 1.15х1.15 = 1.3225х3.14 = 4.15. Вот и перевели диаметр в сечение проводника.

Аналогично производятся расчеты и по гибким многопроволочным проводам.
