Консультации по электрике

Сам себе электрик — рецепты и секреты для домашнего мастера.

О книгах.

Из книги вы узнаете какие бывают соединения, как их правильно выполнять, какой применять инструмент. Ознакомитесь с электроприборами из которых состоит любая квартирная электросеть: счетчик, их виды и схемы подключения, штепсельные розетки — отечественные и зарубежные, выключатели и советы по подбору и ремонту, лампы различных конструкций. Если вы со всем этим разобрались, то стоит подумать о дополнительных удобствах, как то: регуляторы электрического света, устройства замедленного отключения, разветвители и удлинители для хозяйственных нужд, кодовые замки, различные сигнализаторы для охранных систем дома, патронный электросоединитель — интересная и главное полезная штука.

Подумайте нужно ли идти и покупать готовые гирлянды и устройства световых эффектов для новогодней ёлки? Вы сам себе электрик и вполне сможете изготовить их своими руками, руководствуясь советами и схемами приведенными автором. Много полезных советов и дополнительных приспособлений представлено для домашней мастерской, изготовление и применение которых существенно повысит её возможности в технологическом плане.

Целая глава посвящена ремонту бытовой техники: миксеры, кофемолки, стиральные машины, пылесосы. Имея однофазную домашнюю электросеть возникают ограничения по применению трехфазных электродвигателей, которые можно использовать в конструкциях циркулярной пилы, токарного или сверлильного станка. Но и этот вопрос можно решить если для подключения использовать специально собранную схему.

С некоторыми примерами схем можно ознакомится в книге. Трудно перечислить все полезные самоделки, рекомендации и советы приведенные в книгах. Они уже не укладываются в рамки только электрика, скорее это целая энциклопедия для домашнего мастера, где можно найти ответы на многие практические вопросы для хозяйства, дома и отдыха. Смотрите оглавление книг.

Похожая литература

Эксплуатация электроустановок

Краткий справочник домашнего электрика

Электрика в квaртире и доме своими руками

Термитная сварка проводов

Звезда, треугольник, зигзаг

Одна из причин почему автомат срабатывает без причины

Подробности: Опубликовано: 14 Декабрь 2017; Просмотров: 32932

Заголовок статьи получился какой-то сумбурный ))) Просто бывает такое, что автоматический выключатель начинает периодически срабатывать вроде как без причины, но на самом деле причина есть. Просто так он не будет же отключаться? Говорят «без причины» — это когда точно нет короткого замыкания и нагрузка, подключенная к нему, маленькая, а он все равно отключается. Также периодичность срабатывания вообще может не поддаваться какой-либо логике. Если у вас все так и происходит, то с вероятность 99% можно сказать, что просто сам автоматический выключатель вышел из строя. Мне частенько приходится их менять именно по этому поводу. Очередная типичная ситуация. Во время работы стиральной машины начал отключаться автомат…

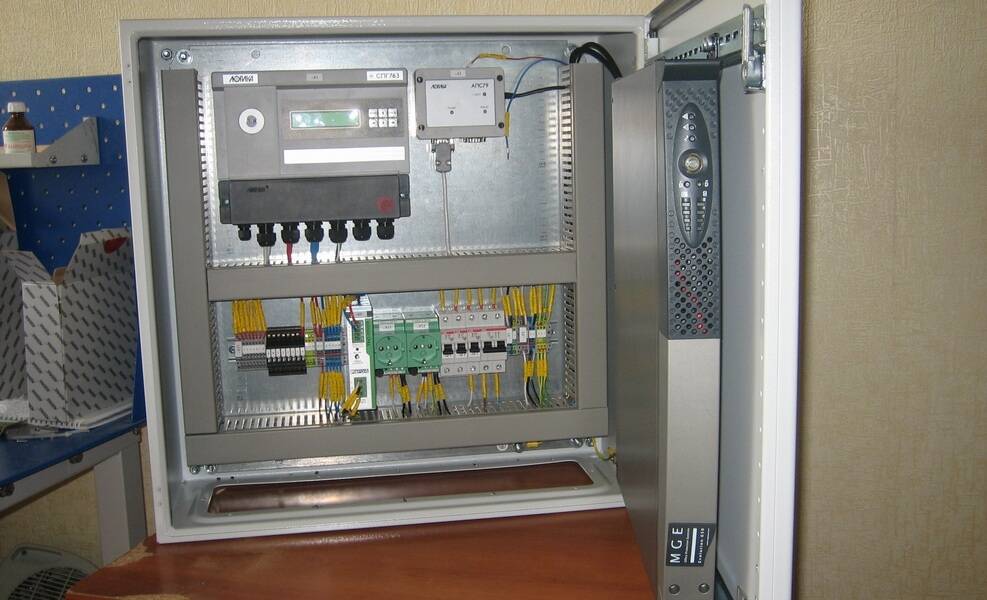

Монтаж АСКУЭ

Проектирование – самый первый этап внедрения системы, от его проведения зависят дальнейшие успешные установка и подключение АСКУЭ. В процессе проектирования учитываются такие особенности объекта, как ресурсы, учет которых будет вестись, а также объемы производства предприятия. На основании расчетов количество и вид применяемого оборудования при установке системы может меняться и есть время для подбора нужных приборов, которые будут соответствовать требованиям.

Установка – следует за проведением расчетных и проектировочных работ. Этот этап включает в себя:

Монтаж необходимого оборудования – приборы учета, модемы, серверы, компьютеры.
Прокладка и монтаж кабельных линий.
Подключение оборудования.
Наладка оборудования.

Работы по установке и подключению АСКУЭ выполняют подрядные организации. Они могут выполнить такие мероприятия:

изучение объекта, выбор оборудования и составление проектной документации;
согласование в органах Энергосбыта, проведение монтажных и пусконаладочных работ;
настройка компьютерного обеспечения, проведение консультаций, гарантийное обслуживание оборудования.

При возникновении проблем, неполадок и сбоев в работе системы можно обращаться к любому подрядчику, который специализируется на построении данных систем.

Монтаж системы АСКУЭ ведется согласно четким требованиям и пожеланиям заказчика, учитывая также конкретные данные объекта. Огромное значение имеет не только этап проектирования и установки, но и настройка системы

Поэтому чрезвычайно важно выставить правильные параметры работы, а также надежно подключиться по каналу связи, который выбран заказчиком услуги. Именно от этих факторов и будет зависеть все последующее функционирование системы

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается, как подключить АСКУЭ:

Порядок подключения

Будет интересно прочитать:

Преимущества и недостатки двухтарифных счетчиков электроэнергии
Что такое АСТУЭ
Для чего нужно перепрограммирование электросчетчика
Причины потерь электроэнергии

Способы включения устройства

Как подключить механизм в систему? Подключение приспособления в электрическую цепь происходит по двум вариантам:

Параллельно подключенные. При таком способе устройства бывают основные выходные и быстродействующие. У последних время срабатывания составляет 0,02 секунды. Как правило, у механизма стандартное время срабатывания колеблется между 0,02 и 0,1 секундой.
Последовательно подключенные. Используется в случаях мгновенного кратковременного срабатывания.

Когда есть нормальное стабильное напряжение источника питания, то промежуточное реле должно надежно срабатывать. Помимо этого, предусмотрена надежная их работа при аварийном понижении напряжения до 40–60%. По особенности в конструкции такой элемент преобразования может быть с одной обмоткой, двумя или тремя (последние встречаются крайне редко).

Подключение промежуточного реле является важным для любого оборудования или прибора. Ведь это позволяет не только автоматически прерывать цепь, но и с его помощью можно расширять функциональные способности других реле, которые расположены в этой электрической цепи.

Долговечность устройства зависит от количества его срабатывания. То есть она характеризуется численностью циклов срабатывания и возвратом в свое первоначальное положение. Степень защищенности аппаратуры от различных нежелательных факторов, что окружают конструкцию, оценивается по такому критерию, как время перехода контактов из одного положения в другое.

Мой отзыв на продукцию ЭКМ Меандр — УЗМ-51М, УЗМ-50Ц, РКН-3-15-15, ВАР М01-08

Подробности: Опубликовано: 30 Ноябрь 2018; Просмотров: 19673

С продукцией ЭКМ «Меандр» я познакомился в 2014 году и начал ее постоянно использовать. На текущий момент за четыре года у меня уже накопился некоторый опыт и статистика по работе с ней. Поэтому я считаю, что уже могу оставить свой отзыв. Здесь будет описано только то, с чем лично я или мои клиенты столкнулись. За это время я поставил более сотни УЗМ-51М, более 50 штук ВАР М01-08 (ВАР М01-083), около 30 штук УЗМ-50Ц, несколько УЗМ-16, РКН-3-15-15, УЗМ-3-63 и импульсных реле РИО-1. Это может и не много, но на таком количестве устройств уже можно составить некоторую статистику отказов и «спасений» бытовой техники клиентов. До 2014 года я с подозрением смотрел на эти УЗМки и не решался их ставить. Но стоило только одному заказчику сказать, что он хочет поставить в щит УЗМ-51М и меня понесло ))) У меня есть ЛАТР (лабораторный автотрансформатор регулируемый) и все реле напряжения я через него прогоняю. Поэтому если устройство не исправно, то я могу это сразу выявить.

Беспроводной

Легче всего подключить беспроводной звонок, т.к. для этого не потребуется иметь дело с электропроводкой. Чаще всего кнопка и основной блок работают от батареек, поэтому все что нужно – закрепить все элементы на стене. Кнопку можно посадить на двухсторонний скотч либо пробурить небольшое отверстие в стене и вбить дюбель-гвозди. Сам дверной звонок можно также закрепить на стене либо просто поставить на шкаф в подходящей комнате. В некоторых моделях беспроводных устройств кнопки работают от батареек, а основной блок нужно подключить в розетку, как показано на фото ниже. В этом случае сложностей в подключении также не должно быть.

Кстати, рекомендуется устанавливать кнопку на высоте 1,5 метра от пола. Такая высота считается наиболее комфортной для включения/выключения сигнала. Что касается оптимальной высоты установки розеток от пола, об этом мы говорили в соответствующей статье.

Наглядное преимущество беспроводной модели

Из чего состоит система

Рассматривать строение АСКУЭ целесообразно, разбив ее мысленно на некие блоки. Таких блоков будет три. Это общепринятая и наиболее распространенная компоновка, которая составляет основу системы.

Блок №1 включает в себя приборы учета энергии, которые представляют собой электронный либо индукционный электросчетчик. Они устанавливаются у потребителя. Если установлен счетчик нового типа (электронный), то сбор информации производится через встроенный специальный порт связи. На данный момент большинство производимых приборов учета оснащены интерфейсом для включения в АСКУЭ. Если же счетчик старого образца, то есть индукционный, то применяется считывающее устройство и передача данных ведется уже непосредственно с этого датчика.

Блок №2 выполняет функцию связи. Показания, собранные с помощью первого блока с потребителей должны быть переданы и надежно защищены от неправомерного доступа. Выполнить данную функцию возможно посредством монтажа следующих линий связи:

мобильная связь различных стандартов GPRS, 3G либо по wi-fi;
телефонные линии связи;
передача с помощью сети интернет;
совокупность всех способов, для наилучшей работы системы.

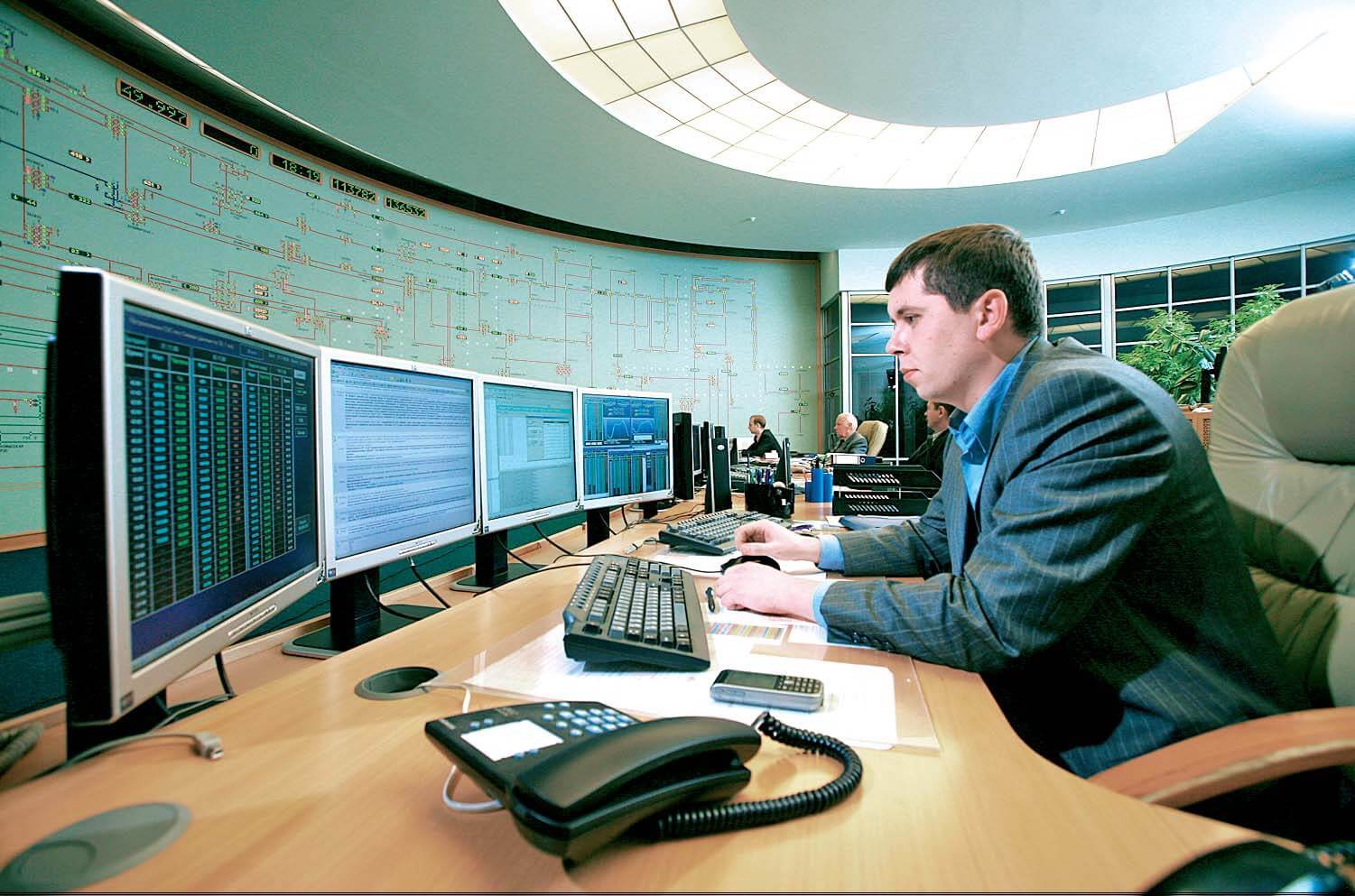

Блок №3 представляет собой совокупность современных специализированных средств компьютерной обработки полученных данных. С его помощью показания счетчиков будут собраны, обработаны и проанализированы. Технически он состоит из какого-либо сервера или компьютера с установленным программным обеспечением, которое позволит оптимально настроить все части системы.

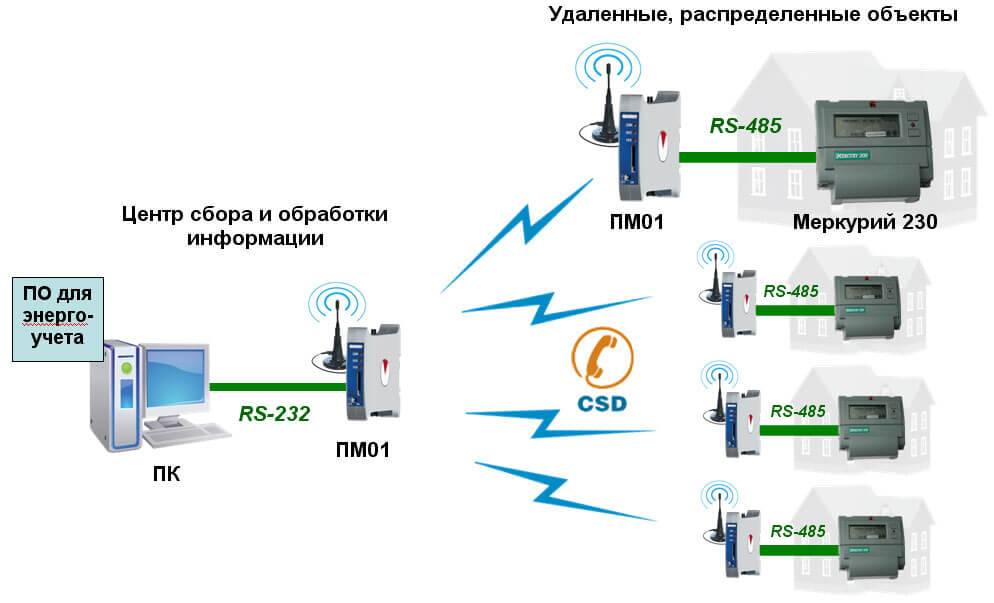

Если визуально представить систему, то она будет иметь вид как на схеме ниже:

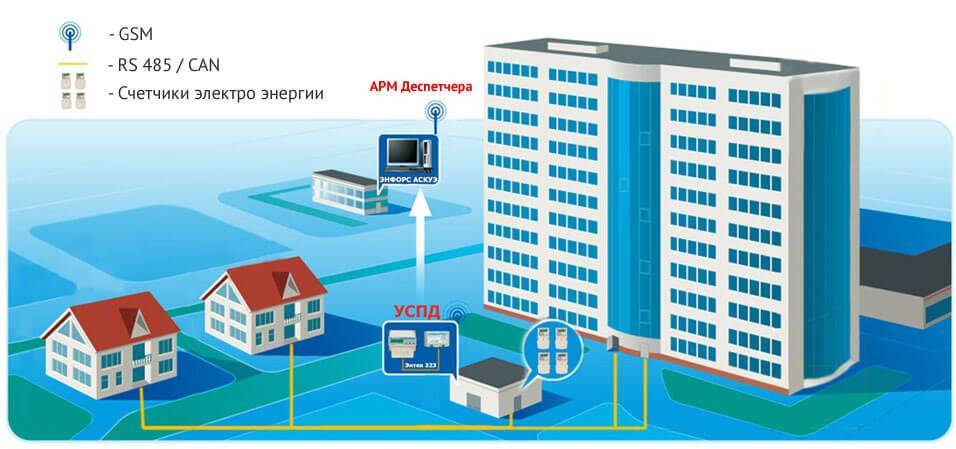

Еще один рисунок показывает схему АСКУЭ многоэтажного дома:

Где и зачем применяется

Чаще всего используют модульный контактор при управлении и коммутации отопительного насоса и других разных устройств (к примеру, в системах вентиляции). Популярными и востребованными они стали при сборке щитов в квартире и различных системах автоматики. Например, управление светом, скважинным насосом, схема автоматического включения резерва и так далее. Почему? Потому что контактор превосходно вписывается с другими модульными устройствами, при этом, не нарушая эргономику в щите. Убедиться в этом вы можете, просмотрев наглядный пример на фото:

Стоит помнить, что сетевое напряжение должно быть не больше 380 Вольт при частоте 50 Гц. Но, не смотря на это, контактор может работать при высоких мощностях. Есть еще несколько плюсов данного прибора. Такие как практически полное отсутствие шума и вибрации, что довольно-таки положительно сказывается при их применении не только в домашнем щитке, но и в общественных местах (больница, квартира, школы, институты и так далее), так как другие коммутационные приспособления слишком восприимчивы к сильной вибрации.

Кстати, размер имеет значение. Ведь небольшой размер модульного контактора позволяет устанавливать его на din-рейку. В конструкции предусмотрены дугогасительные камеры для гашения дуги, которая возникает в процессе изменения нагрузки тока. Кроме того, бывают контакторы однофазные и трехфазные, что позволяет при этом подключиться к любой сети.

Более подробно узнать о модульных контакторах вы можете, просмотрев данное видео:

Обзор аппарата

Буквенные

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
КУ – кнопка управления.
КВ – конечный выключатель.
КК – командо-контроллер.
ПВ – путевой выключатель.
ДГ – главный двигатель.
ДО – двигатель насоса охлаждения.
ДБХ – двигатель быстрых ходов.
ДП – двигатель подач.
ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Проводной

Гораздо больше вопросов возникает, если нужно подключить электрический дверной звонок к сети 220 Вольт. В этом случае действия аналогичны подключению выключателя света – на разрыв к кнопке пускается фаза, а ноль идет напрямую к основному блоку. Наглядно увидеть разводку жил Вы можете на данной схеме:

Итак, если Вы поселились в новостройку либо хотите установить дверной звонок в доме, тогда действовать нужно следующим образом:

Выберите наиболее подходящие места для установки кнопки и основного блока.
Отключите вводные автоматы на распределительном щитке.
Сделайте отверстие в стене для прокладки кабеля, который соединит элементы цепи. Чтобы не наткнуться на другие провода при штроблении, рекомендуем узнать, как найти провод в стене.
От готового отверстия проведите штробы к месту установки кнопки и дверного звонка. Можно обойтись и без этого этапа, если провести открытую проводку в кабель-каналах.
Зафиксируйте все элементы на стенах, сразу же снимите переднюю крышку, чтобы был доступ к клеммам для подключения проводов.
Подключите ноль напрямую к основному блоку.
Соедините фазу кнопки с фазой дверного звонка.
Подключите фазу от звонка к соответствующей клемме в распределительной коробке.
Если в квартире есть заземление и такая же клемма присутствует в основном блоке, обязательно заземлите звонок.
Проверьте правильность подключения и включите автоматы на щитке. Проверьте, работает ли устройство.

Вот таким образом можно подключить дверной звонок в квартире своими руками. Иногда нужно выполнить замену устройства и при этом технология подключения будет немного другой. В случае замены Вы увидите, что со стены выходят в квартиру 4 провода. Для начала нужно определиться, какой провод за что отвечает. Для этого рекомендуем использовать индикатор. О том, как пользоваться индикаторной отверткой мы рассказывали в соответствующей статье

Итак, прозвонив все жилы, скорее всего, картина будет следующей – на одной из жил Вы найдете напряжение 220 В, другие звониться не будут. Это означает, что со стены выходят:

фаза от сети 220 (на нее и сработал индикатор);
ноль от сети 220;
провод, идущий на кнопку;
провод, идущий от нее.

Для подключения звонка своими руками Вам нужно сначала отключить свет в квартире, после чего соединить 1-й и 3-й провода. Соответственно второй и четвертый провод Вы должны подключить к основному блоку, после чего включить автоматы на щитке и проверить, работает ли схема.

Кстати, иногда возникает необходимость подключить несколько кнопок к одному дверному звонку. В этом случае рекомендуется параллельно их подсоединить, как показано на схеме ниже:

Вот и все, что хотелось рассказать Вам о том, как подключить дверной звонок в квартире и доме своими руками. Надеемся, что предоставленные фото, схемы и видео были для Вас понятными и полезными!

Будет полезно прочитать:

Какие инструменты должны быть у электрика
Как экономить электроэнергию законно
Как определить фазу и ноль без приборов

Что это такое

Автоматизированная система коммерческого учета электроэнергии – так выглядит расшифровка аббревиатуры АСКУЭ. Ее применение в многоквартирном доме дает возможность снять показания электросчетчиков с каждой квартиры и довести их через линии связи, которые защищены кодировкой, до сервера для последующей их обработки. С помощью АСКУЭ можно максимально быстро и в каждый отрезок времени принимать решения об изменении режима работы электрооборудования, осуществлять оперативные расчеты потребленной электроэнергии, оперативно отслеживать баланс.

Можно говорить, что монтаж системы будет удобен на объектах, где множественные точки потребления электроэнергии разбросаны по разным местам и объединены в одну сеть. Примером таких объектов являются гаражные кооперативы, уже рассмотренный многоквартирный дом, разнообразные виды поселков, будь-то дачный либо коттеджный. Помимо бытовой сферы, невозможно представить без системы АСКУЭ промышленные и транспортные предприятия, порты и железные дороги, перегрузочные терминалы и аэропорты.

Если говорить конкретно о сборе показаний, то подключение АСКУЭ предоставляет возможность точно и в срок собрать данные со всех счетчиков по отдельности, минимизирует вероятность ошибки ручного переписывания показаний, не нужно обеспечивать набор сотрудников, занимающихся сбором и правильной обработкой показаний приборов учета.

Комплект электрощитов на заказ в Питер

Подробности: Опубликовано: 04 Октябрь 2017; Просмотров: 9121

В данной статье я хочу рассказать историю о том, как я собрал три электрощита в частный дом для одного клиента в Санкт-Петербург. Он обратился ко мне летом за разработкой схемы. По электронной почте я начал выяснять необходимую для этого информацию. Клиент отвечал редко. Потом мне приходит от него сообщение, что у него со связью проблемы, так как он находится в плавании. Поэтому он отвечает с большими перерывами, т.е. когда есть связь. Признаюсь честно, что с кораблей мне еще никто не писал))) Я был удивлен. Оказалось, что на суше, в свободное время от рейсов, он строит дом, а в плавании занимается разработкой схемы. В итоге мы спроектировали три электрощита, которые я собрал и уже отправил ему в Санкт-Петербург. Читайте дальше, чтобы узнать, что у нас получилось…

Конструктивные особенности

Конструкция геркона представляет собой герметичный баллон из стекла, внутри которого находятся контакты. Эти контакты – это сердечники из магнита, которые приварены с торцевых сторон колбы. Внешние части этих сердечников подключаются к электросети. На схеме ниже демонстрируется устройство изделий:где:

Колба из стекла.
Переключающийся контакт.
Неподвижный контакт.

Самыми распространенными являются герконовые датчики на замыкание. Контакты из ферромагнитной проволоки прямоугольного вида. В зависимости от мощности и размера геркона, сердечники изготовляют из пермаллоевой проволоки. Также покрытие можно заменить и другими металлами (золото, серебро, родий и другие).

В колбу запускают инертный газ или вакуумируют, что не дает возможности развития коррозии в герконовом выключателе. При изготовлении детали также учитывается то, что между сердечниками есть зазор определенного размера.

Индукционный

Старые электросчетчики состоят из следующих элементов:

Последовательная обмотка, именуемая также токовой катушкой. Состоит из нескольких витков толстого провода.
Параллельная обмотка (катушка напряжения). Устроена, наоборот, из большого количества витков провода маленькой толщины.
Счетный механизм. Устанавливается на оси алюминиевого диска.
Постоянный магнит, назначение которого – тормозить и обеспечивать плавный ход диска.
Диск из алюминия. Крепится на подшипниках и подпятниках.

вихревые токи

Как видно на схеме, устройство индукционного счетчика электроэнергии достаточно простое. Что касается принципа работы, он также несложен. Сначала переменное напряжение подается на параллельную обмотку (катушку напряжения) и далее протекает на вторую, токовую катушку. Между двумя электромагнитами катушек возникают магнитные вихревые токи, которые, собственно, и способствуют вращению диска. Чем больше сила тока, тем быстрее будет крутиться диск. В свою очередь счетный механизм работает по следующему принципу: вращение от диска передается к барабану за счет червячной передачи (этому способствует установленный на оси диска червяк, который передает вращение через шестеренку, что видно на схеме выше).

Наглядно увидеть, как работает индукционный электросчетчик, вы можете на видео ниже:

Схема работы прибора учета электроэнергии старого типа

Обращаем ваше внимание на то, что принцип работы однофазного счетчика электроэнергии старого образца аналогичен трехфазной модели

Область применения

Данные аппараты применяются в промышленной автоматике, телеметрии, горных и металлургических механизмах, химической промышленности, медицинском оборудовании, военной электронике и прочих сферах.

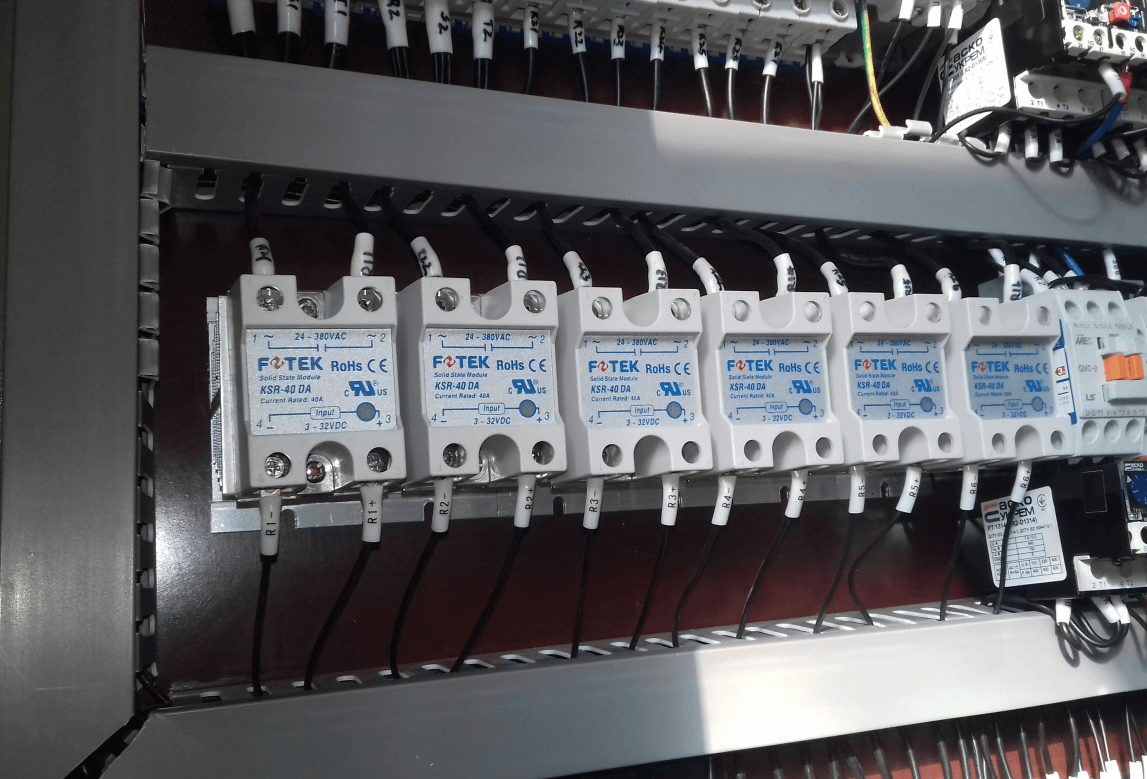

Из названия «твердотельный» подразумевается отсутствие каких либо подвижных частей. Вместо контактной группы их заменяет электронный силовой ключ. Благодаря чему этот тип аппарата не создает дугу во время коммутации. Данное свойство очень полезно при использовании в химической промышленности, в местах сильной загазованности, а также в тех местах где содержание абразивной пыли велико. Также время реакции на поступивший сигнал должно быть моментальным, тысячные доли миллисекунды, отсутствие гистерезиса, широкий температурный диапазон, бесшумность коммутации.

Принцип работы

Также важно объяснить, как работает УЗМ-51М. После включения устройства в сеть, происходит задержка времени перед включением, в этот момент происходит измерение входного напряжения

Если вольтаж в допустимых пределах, включается зеленый индикатор — устройство готово к работе, подается питание к потребителям. В противном случае загорается желтый индикатор и нагрузка не подключается к сети.

Если во время работы УЗМ напряжение приблизилось к верхнему порогу, начинает мерцать желтый светодиод, и когда перешло за него, нагрузка отключается, загорается красная лампочка. Это сигнализирует о выходе за установленные параметры. В том случае, когда напряжение падает к нижнему порогу, начинает мерцать зеленый светодиод, а при выходе за выставленные пределы загорается и мерцает красный индикатор.

При нажатии кнопки «Тест», на корпусе устройства, поочередно переключаются красный и зеленый светодиод, а нагрузка отключается от сети. Для возврата в рабочее состояние необходимо повторно нажать кнопку «Тест».

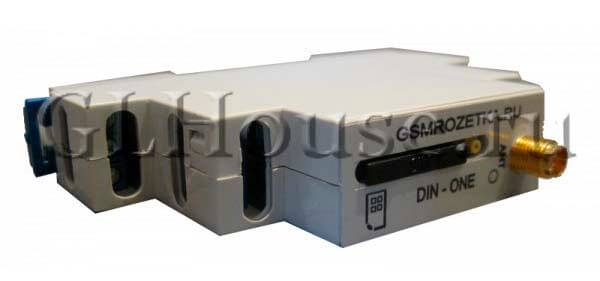

Управление электроприборами с телефона

В век высоких технологий по сей день в квартирах можно встреть пробки, которые чуть ли не старше самой квартиры. Автоматика приходит в наши дома с каким то большим трудом. Все работает и слава богу. Наверное, именно этим лозунгом и пользуется подавляющее число жителей. Но есть люди, который вносят в свою жизнь комфорт, по капелькам, но делают это. К таким людям отношусь и я. Не знаю почему, но интересно все новое. Пользу от приобретений я чаще всего вижу уже после того, как приобрел новый приборчик.

Так вот сегодня мы поговорим о GSM. Точнее даже не о нем самом, а о том, как с его помощью мы можем чем то управлять. Если не вдаваться в такую серьезную тему как умный дом и пойти более легким путем, то на рынке мы можем найти ряд устройств, которые тем или иным образом могут управлять приборами в нашем доме. Я люблю модульное оборудование для DIN. Люблю потому, что DIN это международный стандарт для установочных изделий в щитах. Все они имеют одинаковые габариты и установка их проста, как сборка конструктора лего.

Для чего нужно управление по GSM

Придумать как использовать прибор для управления приборами с телефона можно запросто. Главная его задача, как понятно из названия – управление нагрузками. Это их включение или отключение. Другими словами, это просто выключатель, но управлять им мы можем с сотового телефона. С помощью этого прибора мы можем управлять абсолютно любыми нагрузками в режиме включения и отключения.

К примеру на даче. У нас есть вводной щит, который распределяет электричество по всей даче. Торопясь домой, вы можете забыть выключить вводной автомат, а соответственно останутся работать включенные приборы, например камин. Уже доехав до дома, вы вспоминаете об этом, а до дачи 100 км. Возвращаться и выключать? Конечно, иначе дача может очень быстро превратиться в кучку пепла. А можно установить управление нагрузкой с помощью телефона и выключить все с помощью телефона.

Точно также можно поступить и в квартире. Главное разделить заранее электропроводку таким образом, чтобы не отключались холодильник и другие важные приборы. Какие – решать только вам. Хотя практически каждое GSM реле может управлять несколькими группами нагрузок и соответственно несколькими командами мы можем включать и отключать различные группы. Электрический щит можно скомпоновать на отключение всей нагрузки КРОМЕ и АБСОЛЮТНО всей нагрузки. Сделать это достаточно просто.

Большинство подобных приборов оснащено входом для датчика температуры, таким образом мы можем удаленно управлять обогревательными приборами в помещении. Таким образом обогрев будет работать не постоянно, а только тогда, когда нам это необходимо. Значит мы еще и электроэнергию с ним можем сэкономить.

На той же даче мы можем удаленно включить теплый пол или камин заранее, для того чтобы приехать в уже теплое помещение, а так как прибор оснащен собственным датчиком – он заранее отправит вам СМС, когда температура достигнет желаемой.

Также с помощью GSM модуля вы сможете удаленно управлять поливом, насосами и освещением. Вариантов применения бесконечно много. Ведь главное, что умеют эти приборы – управлять нагрузкой. А нам нужно именно это – с комфортом и удаленно включать или отключать те или иные электро приборы. Делать это мы хотим по разным причинам. Кто – то из – за забывчивости, кто – то хочет заблаговременно что то включить.

Для тех, кто забывает выключить свет и утюг, а так же для тех, кто хочет заранее приехать в теплую дачу даже зимой. Кто не может приезжать поливать любимые цветы по три раза в неделю и не хочет что бы они засохли. Автоматика в нашей жизни уже давно и только набирает обороты, согласитесь, это очень удобно. А сколько радости испытывают люди, когда своими руками начинают управлять такими казалось бы сложными технологиями.
