Необходимость чтения схемы электрической сети

Специалист может быстро найти по обозначающему значку искомый элемент. Такие знания требуются в различных ситуациях, это ремонт имеющейся электрической сети, прокладка новой, установка электрооборудования. Чтобы установить новый электросчетчик, нужно найти старый и заменить его. На крупных объектах чертежи отличаются запутанностью, а разобраться в них нужно за короткое время

Быстрое изучение чертежей играет важное значение в экстренных ситуациях

Знание условных обозначение и навыки чтения принципиальных схем или упрощенных однолинейных вариантов может потребоваться каждому человеку. Даже простая замена электропроводки заставит столкнуться со сложностями без представления об элементарных вещах. Чтение чертежа помогает обеспечить безопасность во время работ, связанных с монтажом электрических сетей

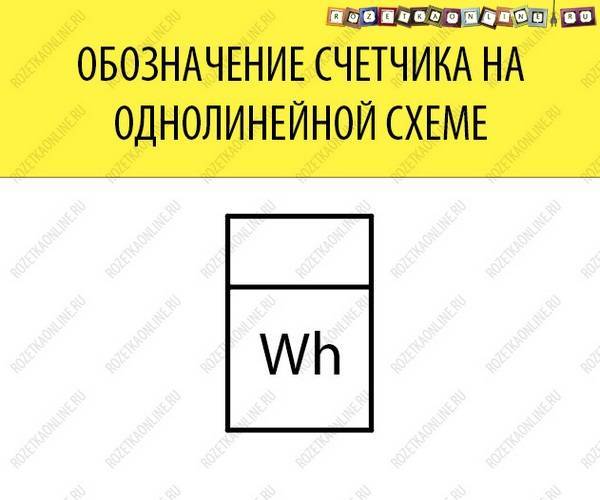

Замена счетчика является распространённой операцией, поэтому знание обозначения прибора учета в схеме так важно

Устройство и принцип работы

В корпусе устройства размещаются следующие узлы и блоки:

• измерительная электронная плата с микроконтроллером, встроенными часами, автономной памятью и жидкокристаллическим дисплеем;
• блок питания;
• токовые датчики;
• дополнительные устройства для удалённой передачи данных, в зависимости от исполнения.

Клеммный отсек закрывается отдельной крышкой, как и корпус – собственным кожухом.

Поступающий ток воспринимается и преобразуется измерительной платой с математическим вычислением и передачей данных на жидкокристаллический дисплей и записью в автономной памяти. Лицевая панель, кроме испытательного и оптического выходов, снабжена:

• световым индикатором, мерцающим с частотой, возрастающей при увеличении интенсивности потребления тока;
• двумя кнопками “КАДР” и “ПРСМ” для переключения пунктов меню на экране и выбора необходимых данных;
• кнопкой “ДСТП” для программирования.

Как снять показания счетчика электроэнергии день-ночь?

Ввиду большого ассортимента электронных моделей дать единый алгоритм действий не представляется возможным. Подробная инструкция приводится в техдокументации, которой комплектуется каждое устройство. Далее в статье мы подробно распишем процесс для наиболее распространенных моделей, а пока расскажем об общем принципе расчетов по двухтарифной системе.

Все электронные счетчики имеют встроенные часы, что позволяет производить учет расхода электроэнергии для различных временных зон. В двухтарифных моделях их две – Т1 (день) и Т2 (ночь), время их действия было приведено в таблице выше. Для каждого периода ведется отдельный подсчет. При этом устройство хранит в памяти показания предыдущего отчетного периода, что довольно удобно для расчета. Проще всего объяснит процесс на примере.

Допустим, 20 октября нам необходимо снять показания, на текущую дату они следующие:

• Для тарифа Т1 – 2052,95 кВт*ч.
• Т2 – 1024,16.
• Всего – 3077,11.

Переписываем эти данные в квитанцию и вызываем информацию по предыдущему отчетному периоду (20 сентября), допустим, у нас отображается:

• Т1 – 1892,81.
• Т2 – 926,1.
• Всего – 2818,91.

Считаем разницу, после чего записываем результат:

• Т1 – 160,14.
• Т2 – 98,06.
• Всего – 258,2.

Заносим эти данные в квитанцию. Далее вычисляем оплату путем умножения на их стоимость в соответствии с текущими тарифами. Например, согласно информации в приведенной выше таблице, для С.-Петербурга эти расчеты будут следующими:

Т1 – 160,14 х 4,55 = 728,67 руб.

Т2 – 98,06 х 2,62 = 256,92 руб.

Разновидности МПИ для счётчика электроэнергии

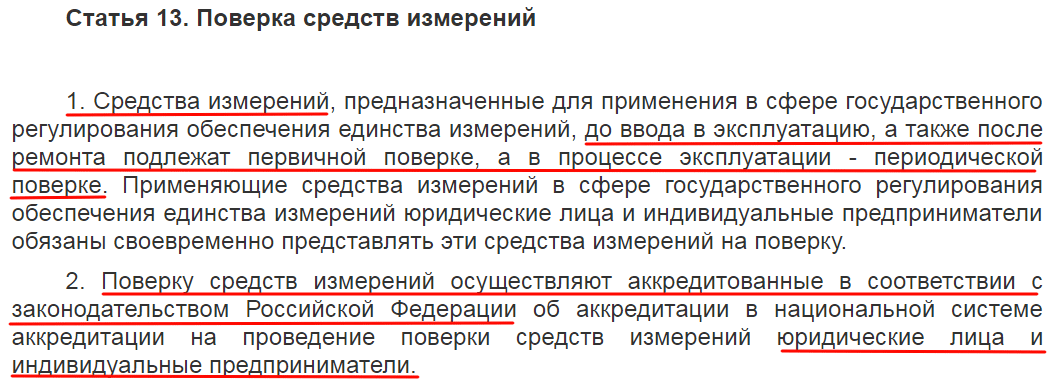

Разберём более подробно, что такое МПИ счётчика электроэнергии и в какие интервалы времени требуется проведение поверки. Для каждого типа и модели прибора электроучёта существуют несколько межповерочных интервалов:

1. Первичный. Проводится заводом-изготовителем или при ввозе счётчика из-за рубежа. Данные указываются в техпаспорте. А также первичная проверка проводится после ремонта прибора.
2. Периодический. У каждого счётчика установлен заводом изготовителем свой МПИ. Данные можно уточнить в техпаспорте. Проводится после истечения определённого срока эксплуатации или хранения прибора.
3. Внеочередной. Поверка проводится до наступления, указанного в техпаспорте, МПИ. Основанием для проведения экспертизы могут быть следующие причины: утеря паспорта от прибора, сомнения в точности передаваемых показаний или проведение ремонта прибора.

Различают также счётчики по типам:

1. Индукционные или электромеханические. Обладают высокой погрешностью и возможностью несанкционированного подключения соседей, поэтому постепенно вытесняются с рынка. Могут быть как однофазными, так и трёхфазными. Но всегда однотарифные.
2. Электронные. Показания выводятся на электронный дисплей. Счётчики данного типа выпускаются как однотарифные, так многотарифные и обладают повышенной точностью измерения.
3. Гибридные или электродинамические. Встретить данный тип прибора учёта можно крайне редко. Устанавливается чаще всего на электричках или электрифицированных железных дорогах.

Однофазные счётчики

В двухпроводной сети, где имеется переменный ток и напряжение в 220 V, устанавливаются простые приборы учёта, относящиеся к однофазным видам. Обычно данное оборудование можно встретить в жилых помещениях, большей части административных зданий, офисах, гаражах и торговых центрах. Общепринятая маркировка приборов с одной фазой – “ОС”.

Справочные сведения по отдельным однофазным счётчикам электроэнергии:

Трёхфазные счётчики

Данный тип измерительного оборудования предназначен для использования в помещениях с трёх- и четерёхпроводных сетях, где напряжение достигает 380 V при переменном токе в 50 Гц. Трёхфазные приборы более точные, чем однофазные. Из-за их технических характеристик применяются данные счётчики на промышленных предприятиях или зданиях, где повышено потребление электроэнергии.

А также трёхфазные счётчики монтируют на объектах, где отсутствует нулевой провод. В этом случае берут трёхпроводной прибор. А если существует нулевой провод, то устанавливается четырёхпроводной счётчик. Принятая маркировка данного типа измерительного энергооборудования – “СТ”.

Виды счетчиков электроэнергии

Однофазные индукционные счетчики электроэнергии

Электросчетчик – это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Из недостатков стоит отметить точность подсчета. Погрешность находится в зоне допустимой, но результаты могли бы быть и лучше.

Электронный

Модульный трехфазный электронный электросчетчик

Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

• Компактные размеры.
• Его нельзя остановить или замедлить с помощью магнита.
• Все модели оснащены многотарифной функцией.
• Имеется встроенная самокорректировка показаний.
• Удобное снятие показаний.
• Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные и многотарифные виды электросчетчиков

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

Автоматический тип электросчетчика

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

Где находится номер электросчетчика?

Приборы учёта потребляемого энергоресурса относятся к высокоточному измерительному оборудованию. Поэтому при выпуске с заводского конвейера они проходят поверку и каждому присваивается серийный номер, представляющий собой набор цифр. Этот код является индивидуальным и не повторяется ни на одном из счётчиков.

Многие потребители Мосэнергосбыта задаются вопросом о том, где посмотреть номер прибора учёта. Поэтому ниже мы подробно расскажем обо всех способах получения информации.

Передняя панель счётчика

Сегодня на рынке представлено множество моделей электросчётчиков. Индивидуальный код, присваиваемый изготовителем, указан на каждом приборе с фронтальной стороны. Но при этом производители могут расположить его в разных местах: сверху, снизу или сбоку

Поэтому если у Вас возник вопрос о том, где посмотреть заводской номер электросчётчика, то первым делом обратите внимание на сам прибор. Обычно индивидуальный код указывается рядом с годом выпуска счётчика

Квитанция по оплате жилищно-коммунальных услуг

Каждый прибор учёта пломбируется и на него выдаётся Акт ввода в эксплуатацию, который нужно представить в управляющую компанию и в Мосэнергосбыт. Все данные по счётчикам хранятся в базе энергоснабжающей организации. Поэтому у жильцов, заключивших прямой договор с поставщиком электричества, иногда возникает вопрос: где посмотреть в квитанции об оплате номер счётчика электроэнергии?

Ежемесячно энергосбытовая компания направляет платёжный документ своим клиентам для дальнейшего расчёта. В нём указаны персональные данные собственника жилья и номер прибора учёта. Посмотреть его можно под лицевым счётом.

Прямое обращение в энергосбытовую компанию

Если нет возможности уточнить информацию в квитанции об оплате или Вы не можете по каким-либо причинам найти заводской номер на приборе, то можно напрямую обратиться в Мосэнергосбыт. Получить сведения по индивидуальным приборам учёта могут только собственники жилья или прописанные с ними лица. Для удостоверения личности специалист компании попросит представить паспорт. Обращаться можно в любое отделение Мосэнергосбыта, обслуживающее физических лиц.

Паспорт контрольно-измерительного оборудования

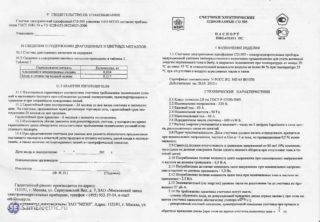

У каждого электросчётчика имеется документ, в котором указаны его технические характеристики и заводской номер. Паспорт необходимо хранить до момента демонтажа прибора учёта, то есть весь срок его эксплуатации. Серийный код указывается в разделах “Гарантийный талон” и “Свидетельство о поверке”.

Как узнать номер счетчика электроэнергии

В квитанции

Если пользователю по каким-то причинам не получилось посмотреть номер счетчика электроэнергии на корпусе, может помочь квитанция на оплату электричества, приходящая в почтовый ящик каждый месяц. Номер прибора ищут в левой части счета. Как правило, он шестизначный. Чаще его помещают рядом с полем, в котором указывают данные о том, сколько электроэнергии израсходовал потребитель.

На сайте

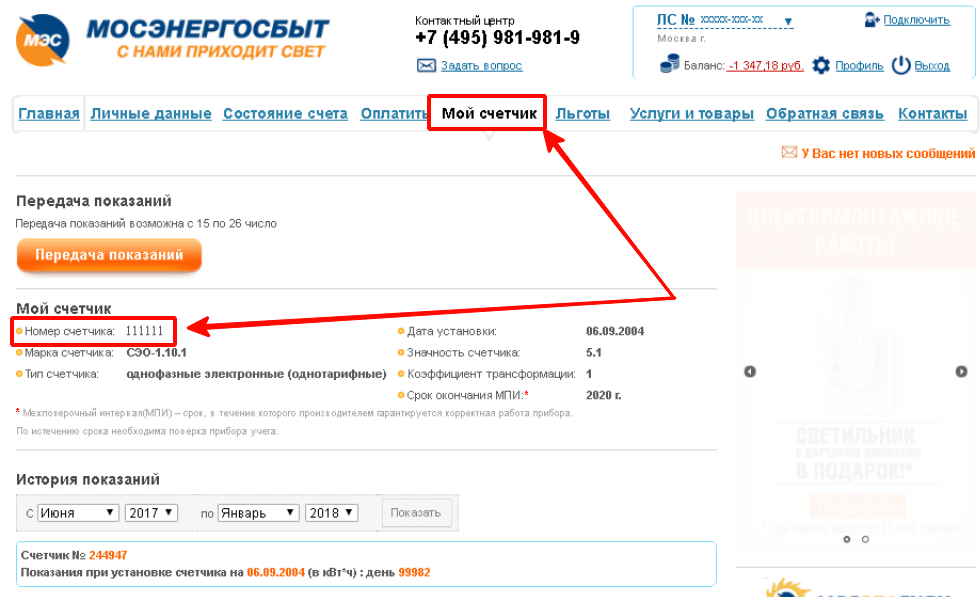

Чтобы узнать данные о счетчике онлайн, можно воспользоваться порталом госуслуг или официальным веб-представительством фирмы, поставляющей электроэнергию в квартиру. В первом случае потребуется регистрация на портале, подтверждаемая физическим письмом, получаемым в почтовом отделении. Во втором учетная запись создается с подтверждением через электронную почту, но для ее создания на сайтах многих поставщиков требуется указание номера лицевого счета и последней уплаченной за электричество суммы. Пройдя регистрацию, потребитель может выписать номер прибора, а также проверить показания и наличие задолженностей по оплате.

У проверяющих

Чтобы узнать номер счетчика, можно обратиться к специалистам проверки

Раз в три месяца работники компаний-поставщиков электрической энергии реализуют проверку функционирования приборов учета и снимают показания. Если потребителю нужна помощь в выяснении номера устройства, он может обратиться к специалистам, производящим проверку. Когда электросчетчик подвергают проверочным работам, его демонтируют с рейки или шкафа. В процессе подготавливаются два экземпляра акта о проведении процедуры, в которых зафиксирован ряд характеристик устройства, включая заводской номер. Один из экземпляров передается на руки потребителю услуг.

У службы поставщика электроэнергии

Потребитель также может выяснить номер эксплуатируемого прибора, связавшись со службой компании, реализующей поставку электроэнергии по его месту жительства. Для этого потребуется знание телефонного номера, физического или электронного адреса компании. Такие обращения также производятся после поверочной процедуры с целью сравнить номер подключенного в сеть устройства, которое вернули по окончании работ, с тем, который зафиксирован в подготовленной документации. Тогда потребитель может быть уверен, что представители поставщика не заменили умышленно или ненамеренно исходный прибор на другой. Во избежание последующих претензий работники компании, произведя проверку, должны попросить пользователя подписать акт установки прибора. Данные, обозначенные в нем, надо сразу же сверить с приведенными в паспортной документации.

В паспорте прибора

Номер электросчетчика можно найти в паспорте прибора

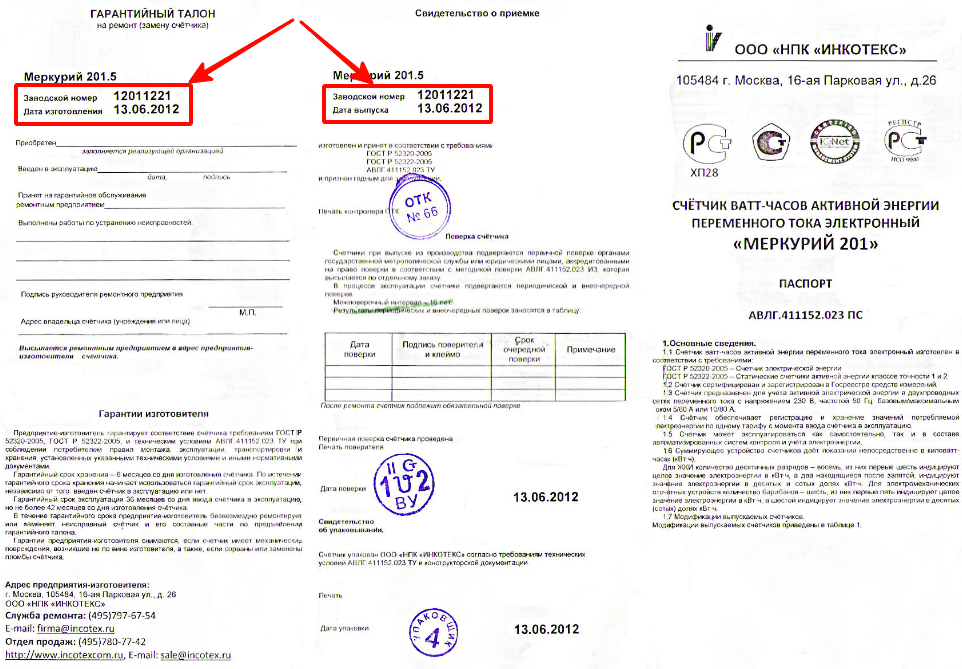

Паспорт, наряду с инструкцией по эксплуатации, входит в заводской комплект бумаг, поставляемых в коробке вместе с самим устройством. На начальных страницах данного документа размещаются сведения об электросчетчике, которые могут понадобиться при проведении ремонтных работ или для осуществления поверки. В их число входит и серийный номер. Когда купленный счетчик впервые опломбируют и поверяют представители фирмы-поставщика электроэнергии, оформляется документ о приемке устройства учета в эксплуатацию. В форме этого документа также содержатся сведения о номере.

Графические

Что касается графического обозначения всех элементов, используемых на схеме, этот обзор мы предоставим в виде таблиц, в которых изделия будут сгруппированы по назначению.

В первой таблице Вы можете увидеть, как отмечены электрические коробки, щиты, шкафы и пульты на электросхемах:

Следующее, что Вы должны знать – условное обозначение питающих розеток и выключателей (в том числе проходных) на однолинейных схемах квартир и частных домов:

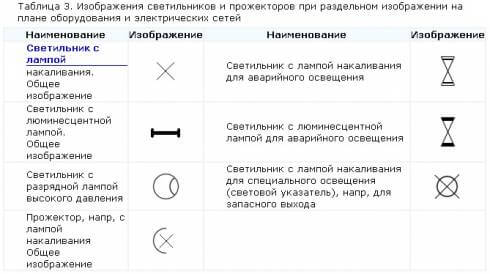

Что касается элементов освещения, светильники и лампы по ГОСТу указывают следующим образом:

В более сложных схемах, где применяются электродвигатели, могут указываться такие элементы, как:

Также полезно знать, как графически обозначаются трансформаторы и дроссели на принципиальных электросхемах:

Электроизмерительные приборы по ГОСТу имеют следующее графические обозначение на чертежах:

А вот, кстати, полезная для начинающих электриков таблица, в которой показано, как выглядит на плане электропроводки контур заземления, а также сама силовая линия:

Помимо этого на схемах Вы можете увидеть волнистую либо прямую линию, «+» и «-», которые указывают на род тока, напряжение и форму импульсов:

В более сложных схемах автоматизации Вы можете встретить непонятные графические обозначения, вроде контактных соединений. Запомните, как обозначаются этим устройства на электросхемах:

Помимо этого Вы должны быть в курсе, как выглядят радиоэлементы на проектах (диоды, резисторы, транзисторы и т.д.):

Вот и все условно графические обозначения в электрических схемах силовых цепей и освещения. Как уже сами убедились, составляющих довольно много и запомнить, как обозначается каждый можно только с опытом. Поэтому рекомендуем сохранить себе все эти таблицы, чтобы при чтении проекта планировки проводки дома либо квартиры Вы могли сразу же определить, что за элемент цепи находится в определенном месте.

Интересное видео по теме:

Мы уже рассказывали Вам, как расшифровать маркировку проводов и кабелей. В однолинейных электросхемах также присутствуют свои буквы, которые дают понять, что включено в сеть. Итак, согласно ГОСТ 7624-55, буквенное обозначение элементов на электрических схемах выглядит следующим образом:

1. Реле тока, напряжения, мощности, сопротивления, времени, промежуточное, указательное, газовое и с выдержкой по времени, соответственно – РТ, РН, РМ, РС, РВ, РП, РУ, РГ, РТВ.
2. КУ – кнопка управления.
3. КВ – конечный выключатель.
4. КК – командо-контроллер.
5. ПВ – путевой выключатель.
6. ДГ – главный двигатель.
7. ДО – двигатель насоса охлаждения.
8. ДБХ – двигатель быстрых ходов.
9. ДП – двигатель подач.
10. ДШ – двигатель шпинделя.

Помимо этого в отечественной маркировке элементов радиотехнических и электрических схем выделяют следующие буквенные обозначения:

На этом краткий обзор условных обозначений в электрических схемах закончен. Надеемся, теперь Вы знаете, как обозначаются розетки, выключатели, светильники и остальные элементы цепи на чертежах и планах жилых помещений.

Главная » Электрика » Обозначение электрических элементов на схемах

Как снять показания счетчика электроэнергии

Перед тем, как снимать показания электросчетчика, необходимо определить, какого типа ПУ находится перед вами. Распространенных вариантов всего два — это может быть индукционное или электрическое устройство. Первый вариант характеризуется механическим табло, в то время, как для электронных счетчиков характерны индикаторы с электронным дисплеем. Сведения в обоих случаях не отличаются, оба прибора эффективно подсчитывают учет и выдают одинаковые показатели.

Индукционный счетчик

ИС показывает количество использованного ресурса в кВт/час, поэтому нас при указании сведений будут интересовать именно киловатты, а не меньшие величины. Чтобы правильно смотреть показания на ПУ данного типа воспользуйтесь следующей инструкцией:

1. Спишите все цифры, указанные на механическом индикаторе на листок.
2. Из полученного значения напишите показания за предыдущий.
3. Чтобы высчитать сумму к уплате остаток умножьте на действующий сегодня тариф. Получить информацию о сегодняшнем тарифе можно в вашей УК либо на официальном сайте ресурсоснабжающей организации.

Перед тем, как определять показания для ввода, рекомендуется провести несложное тестирование для устройства. Для этого выключите все электрические приборы в комнатах и посмотрите на табло. Если на нем возникают новые цифры и он продолжает крутиться, то это может говорить о неисправности либо том, что кто-то незаконно подключился к вашему ПУ. В первом случае рекомендуется заменить устройство, во втором — сообщить о своих подозрениях представителям местного Энергосбыта.

Электрический счетчик

Посмотрим далее, как определить израсходованные киловатты по электрическому ПУ и как с него снимаются показания пошагово:

1. Сначала определяется тип прибора. Это может быть однотарифное (Т1) устройство, двух- и трехтарифное (Т2 и Т3). Информацию об этом можно найти в паспорте устройства, который прилагается к нему при установке.
2. Особенность электрического счетчика заключается в том, что с его использованием возникает понятие «тарифная зона». Она позволяет посчитать количество израсходованной энергии днем и ночью по соответственно дневному и ночному тарифу, который несколько меньше.
3. Выпишите на листок бумаги отдельно, сколько энергии было израсходовано за интересующий период днем, а сколько — в ночное время.
4. Далее нам нужно будет указать аналогичные данные прошлого месяца и вычесть их из текущих. Результат мы будем считать, умножив получившуюся разницу на тариф той или иной зоны в зависимости от необходимости.

Работать с многотарифным счетчиком проще, поскольку все сведения, которые нам нужно будет подавать, указаны на табло. Чтобы запросить ту или иную информацию, вы должны нажать соответствующую кнопку. Пользователю нужно учитывать, что день как тарифная зона — это временной промежуток с 7:00 до 23:00, а ночь, соответственно, с 23:00 до 7:00 включительно.

Какие цифры нам нужны

Чтобы передавать правильные показания, необходимо четко понимать, какие цифры с табло нам необходимо писать. Рассмотрим, как проверяют необходимые числа, далее:

1. Классический счетчик включает в свое табло от 5 до 7 цифр. Последние из них обычно отличаются. Они могут отличаться по цвету, размеру, просто отделяться запятой.
2. Каждая цифра после запятой значит доли киловатта. Нам же необходимо списать только количество целых киловатт, которое представлено в первой части показаний.
3. Записать нужно только первые цифры при снятии показаний, записывать отделенные цифры в конце показаний не нужно.

Перед тем, как снимать показания счетчика, внимательно изучите открывшееся перед вами табло. Бывает такое, что ПУ показывает сведения без запятой, то есть, все цифры идут подряд и они не отделены друг от друга. В таком редком случае нужно будет считать и указывать полностью все цифры, которые показаны на индикаторе.

Если вы не уверены, какого типа перед вами счетчик, есть ли там запятая или сомневаетесь в том, что будете списывать правильные цифры, то обратитесь в службу поддержки. Для этого в паспорте устройства нужно подробно узнать наименование действующей модели ПУ, списать его и позвонить в ресурсоснабжающую организацию, где в индивидуальном порядке вам подскажут, как работать с данным устройством.

Что такое класс точности электросчетчика?

Современные электрические счётчики помимо простых измерений мощности электроэнергии, способны самостоятельно применять тарифы с учётом основных характеристик окружающей среды. Также такие приборы могут отслеживать качественные характеристики всей подаваемой энергии и делают возможным удаленный доступ к показателям.

Такие показатели в обязательном порядке отображаются на передней панели устанавливаемого прибора учёта и отражают уровень погрешности всех выполняемых устройством замеров.

Правильно выбранный прибор позволяет определить наибольшую возможную относительную погрешность в процентном соотношении.

На сегодняшний день повсеместно осуществляется замена уже полностью устаревших, с технической точки зрения, электрических счетчиков более современными и качественными устройствами. В первую очередь такая массовая замена объясняется недостаточной точностью старых приборов учёта электроэнергии, а также значительно возросшими нагрузками на электрические сети.

В соответствии с указаниями, прописанными в Постановлении РФ, обязательной замене подлежат электрические счётчики, класс точности которых составляет 2,5. Разрешены к применению приборы учёта, имеющие показатели 1 и 2 класса точности.

Как снять показания со счетчиков электроэнергии меркурий 200, 206, 233, 230, 231, 234

У перечисленных моделей интерфейс аналогичен. Управление осуществляется посредством двух кнопок (см. рис. 3). Одна, с надписью «ВВОД», служит для выбора показаний различных тарифов, вторая, на которой изображено кольцо со стрелкой-указателем, служит для выбора режима.

Лицевая панель трехфазного счетчика Меркурий 230

Процедура снятия показаний осуществляется следующим образом:

1. Необходимо установить соответствующий режим, в данном случае «А». Для переключения режимов необходимо кратковременно нажимать кнопу с кольцом, пока под соответствующей буквой на дисплее (отмечено на рис. 3 красным) не появится черточка.
2. После установки режима «A» на дисплее отобразится показания для тарифа Т1, для просмотра данных других тарифов (Т2 и Т3) необходимо кратковременно нажать кнопку «ВВОД». Число тарифов определяется настройками счетчика, их производят сотрудники энергетической компании.
3. Отображение информации производится в следующем формате:

• Наименование тарифа (Т1-Т3).
• Собственно, показания (число с двумя знаками после запятой).

Обратим внимание, что к данным устройствам имеется специальное программное обеспечение. Благодаря ему можно получить более детальную информацию при подключении счетчика к ПК

Универсальный конфигуратор для линейки счетчиков Меркурий

Условные обозначения индукционных моделей

Для того, чтобы правильно выбрать электросчетчик, выясним, как расшифровать имеющиеся на его лицевой панели условные обозначения. На картинке представлена общая схема, по которой осуществляется маркировка индукционных счетчиков электроэнергии.

Представленная выше маркировка применяется как для трехфазных, так и для однофазных приборов.

Первая буква обозначает тип прибора, то есть счетчик (С). Второй символ определяет вид учитываемой энергии, она может быть активной (А), или реактивной (Р). На однофазных приборах эта маркировка отсутствует, так как подразумевается, что электросчетчик измеряет активную энергию.

На третьем месте находится буква или цифра. Однофазный электросчетчик обозначается буквой (О), на трехфазных указывается, для какой системы он предназначен, 4 – для четырехпроводной, 3 – для трехпроводной (без нулевого провода). Буква (У) означает универсальность, допускающую включение через любые трансформаторы тока.

Маркировка, содержащая букву (И) относится к индукционным моделям. Далее в обозначении могут присутствовать:

• серия конструктивного варианта;
• обозначение типа исполнения (П – для прямого включения, Т – для тропического климата, М – модернизированный);
• рабочие значения напряжения и тока, на которые рассчитан аппарат;
• год изготовления и заводской номер.

Кроме перечисленных здесь характеристик, есть еще одна, не вошедшая в систему условных обозначений. Электросчетчик, как любое средство измерения, имеет определенный класс точности. Этот показатель характеризует погрешность измерительного прибора. На фото изображена лицевая панель индукционного счетчика, на которой в кружочке стоит число 2.

Что такое многотарифный режим и его назначение

Как известно, нагрузка на энергосистему неравномерна. Днем потребление электроэнергии в разы выше, чем ночью (если быть точным, пик приходится утро и вечер). С целью мотивации населения во многих странах, включая Россию, были введены многотарифные системы с учетом особенностей того или иного города (населенного пункта).

Наиболее распространена двухтарифная система (день-ночь), также встречается и ее трехтарифная модификация (пик-полупик-ночь). Переход на такие схемы учета позволяет существенно сократить расходы на оплату электроэнергии. В качестве примера приведем расценку различных временных зон для города Санкт-Петербург (для квартиры с газовой печкой).

Пример: таблица тарифов для С.-Петербурга.

Как видите, разница в цене между ночным и дневным тарифом отличается чуть меньше, чем в два раза. Даже если только включать стиральную машину, когда будет действовать ночной тариф, можно существенно сэкономить.

Для перехода на двух или трех тарифную систему необходимо установить электронный прибор учета электроэнергии, конструкция которого позволяет вести подобный отсчет. Что касается индукционных модификаций, то у них нет такой функциональной возможности.

Какую модель лучше выбрать

Требования к счетчикам электроэнергии

При выборе прибора для учета потребляемой электроэнергии важно, чтобы были учтены требования ГОСТа:

• Модель должна быть внесена в общий реестр, допущенных в РФ приборов учета, а также иметь непросроченное свидетельство о проверке.
• Класс точности должен соответствовать регламентируемым нормативно-правовым актам (не ниже, чем 2.0).
• Каждый прибор должен иметь пломбу с клеймом государственного образца на кожухе клеммных контактов. Если счетчик устанавливается впервые, нужно убедиться, что пломба не старше 2-3 лет.

Чтобы упростить процесс выбора, следует ознакомиться с рейтингом лучших моделей.

Маркировка на электросчётчиках

Электросчётчик являет собой довольно сложное изделие с многогранным внутренним механизмом действия. Как и в любых других агрегатах такого рода, здесь на корпусе есть маркировка.

Если знать все обозначения, то легко можно получить необходимую информацию об устройстве, не используя для этого его паспорт или приложенную документацию.

Итак, рассмотрим основные элементы маркировки счётчиков различных типов.

Обозначения на электросчётчиках

На внешней стороне корпуса, в левой верхней части, как правило, стоит цифра. Она означает класс точности прибора.

Не так давно самым распространённым вариантом считался класс «2,5», что означало максимальную погрешность расчётов в 2,5 %. Однако современные технологии и требования оставили такие электросчётчики на задворках истории.

Сегодняшние реалии требуют от устройств максимум двухпроцентной погрешности для индукционных счётчиков и 1% для электронных.

Также на передней панели располагается буква «С», которая говорит о типе устройства «Счётчик». Далее можно заметить буквы А и Р.

Они говорят о том, что прибор способен учитывать не только активную энергию, но и реактивную, которая возникает в результате некоторой компенсации в индукционных устройствах.

Кстати, реактивная энергия может учитываться отдельно для контроля процесса её выделения и повышения работоспособности сети.

Мы знаем, что все счётчики делятся на однофазные и трёхфазные. Если речь идёт о втором варианте, то на защитном стекле вы увидите цифру 3 или 4, что будет означать количество максимального числа входящих проводов фазы. На однофазных аналогах такой маркировки нет.

Совет

бязательным обозначением является и тип счётчика (индукционный или электронный), который выражается в буквах И и Э.

Ну и последний значимый элемент маркировки – буквы П или М. Они говорят о том, что счётчик подключён напрямую (прямоточным способом), либо при помощи трансформаторов тока (модифицированный).

Выводы

Итак, выучив все условные обозначения различных аспектов действия электросчётчика, вы можете свободно ориентироваться в их классификации и без помощи консультантов в магазине выбрать необходимый вариант.

Но если возникают какие-то вопросы, или вы не уверены в своих знаниях, то отказываться от совета не стоит, ведь от этого будет зависеть работоспособность прибора, его долговечность и эксплуатационные характеристики применимо к конкретной сети.

В качестве примера расшифруем маркировку счётчика меркурий

Расшифруем Меркурий 230ART2 – XXMF(P)QR(C)RIL(G)DN. Если буква в названии отсутствует, то функция в счетчике также отсутствует. Буквы в скобках означают, что из двух функций может присутствовать только одна.

Первое слово Меркурий это марка счетчика

Цифры 230 говорят о том, что счетчик трехфазный (203 однофазный)

ART2 это тип измеряемой энергии

A – активной энергии

R – реактивной энергии

T – наличие тарификатора

2 – двунаправленный (без цифры 2 однонаправленный)

ХХ – модификации по току, напряжению и классу точности

F – наличие профиля, журнала событий и других дополнительных функций

P – наличие дополнительных функций для мощности потерь

Q – показатель качества электроэнергии

QR(C)RIL(G) это интерфейсы связи

С – CAN

R – RS485

R – дополнительный интерфейс RS485

I – IrDA

L – PLC модем (ML наличие дополнительных функций)

G – GSM-модем

S – внутреннее питание интерфейсов

D – внешнее питание

N – наличие электронной пломбы

В связи со сложным устройством современных счетчиков рекомендуется монтировать узел учета электроэнергии по согласованной схеме.
