Преимущества и недостатки соединения проводов клеммами

Рассмотрим положительные качества использования клемм. Это следующие плюсы:

• безопасность соединения;
• исключается возникновение искры;
• долговечность и надежность в процессе работы;
• высокая степень жесткости;
• простота во время установки.

Можно использовать клеммы самостоятельно. Во время установки используется обычная отвертка

Во время монтажа важно знать, как соединить провода в распределительной коробке

Выбор метода соединения зависит от материала изготовления жил, их сечения, количества проводов и условий проведения монтажа.

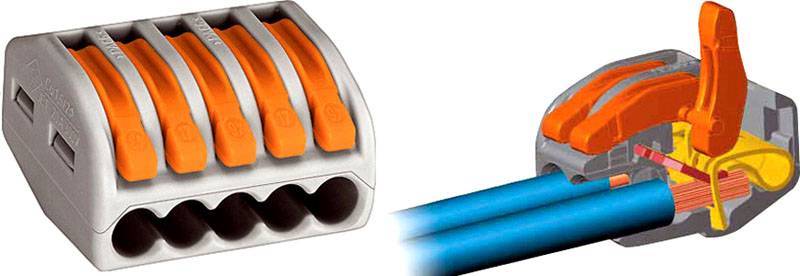

Внутреннее устройство клеммы с рычажками

Одноразовые изделия

Одноразовые монтажные клеммы от компании ВАГО обычно используют для того, чтобы провести оперативный монтаж в стиле, который называют “раз и навсегда”. Как говорят сами электрики, это называется “сделали и забыли”

Но очень важно отметить, что при этом соединять можно исключительно одножильный провод, иначе называемый жестким. Наиболее распространенная модель при этом имеет номер 773

Есть еще вариант с соединением многожильных гибких проводов, однако просто так это не делается: нужно заранее позаботиться о запрессовке их внутрь наконечников. Лучший тип соединения достигается за счет применения не только клемм, но и комбинации клемм с пастой. И хотя эти приспособления названы одноразовыми, по факту их можно использовать несколько раз. Вы можете, в принципе, убедиться в этом и сами. Провод на зажиме держится при этом достаточно крепко. Тем не менее, качество с каждым разом будет ухудшаться, и, в конце концов, изделие придет в полную негодность.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

• Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.

• Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.

• При использовании самозажимных клеммников WAGO с пастой (в которые провода просто вставляются), повторное применение колодки невозможно. Даже если вы только что вставили провода, а потом обнаружили, что что-то соединили неправильно. Провод вытащить можно, но ранее зачищенную часть надо отрезать и зачистить по новой. И использовать надо новый клеммник — вместе со старым проводом вы удалили некоторую часть пасты. Последующее использование этой колодки не гарантирует должного контакта.
• При соединении жестких проводов большого сечения, желательно использовать пластины для разгрузки жгута. Это обеспечит стабильное положение проводников и контакт не будет «разбалтываться».

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Учимся пользоваться клеммниками WAGO

Как уже отмечалось выше, данные клеммники применяются в распределительных коробах и щитах, а также при подсоединении осветительной или любой другой аппаратуры. Изделия позволяют соединять между собой как одно-, так и многожильные кабели. Клеммники различных серий предназначаются для конкретных эксплуатационных условий и места монтажа.

Обратите внимание! Существует два варианта исполнения этих клемм:

• одноразовые модели (в них невозможно обратное извлечение кабеля);
• многоразовые (кабели в данном случае фиксируются посредством специального зажима).

Рассмотрим, как производится фиксация в каждом из случаев.

Одноразовые модели

Представители 773-й серии предназначаются всего для однократного соединения, причем с ними могут использоваться исключительно одножильные кабели. Стоит отметить, что возможно соединение и многожильных кабелей, но наконечники при этом необходимо должным образом опрессовать.

Данные клеммники, как мы уже выяснили ранее, могут выпускаться как заполненными особой токопроводящей пастой, так и не заполненными ею. Сама паста, к слову, необходимо для того, чтобы предотвратить окисление кабелей из алюминия, а клеммы, содержащие ее, довольно легко узнать по цвету корпуса – он обычно темно-серый либо полностью черный.

Сама процедура соединения выглядит следующим образом: провод зачищается и помещается внутрь клеммника до упора. Для фиксации в данном случае используется специальный зажим, который не позволяет кабелю выйти обратно.

Обратите внимание! В крайнем случае, провод все же можно извлечь – для этого необходимо прокручивать его, прилагая соответствующие усилия. Но специалисты не советуют делать это, поскольку фиксирующий контакт деформируется, а гарантии надежности дальнейшего соединения уже не будет

Многоразовые модели

Клеммники WAGO, представляющие 222-ю серию, могут использоваться многократно. Кабель в них фиксируется при помощи специального рычажка, имеющего оранжевый цвет. Благодаря этому рычажку контакт с легкостью разъединяется, если схему нужно переналадить или же, как вариант, протестировать цепь.

Для каждого из проводников предусмотрено отдельное гнездо. Принцип действия клеммника основывается на особом пружинном зажиме, который дает возможность соединять провода, чье сечение не превышает 0,4 сантиметра.

Для монтажа с применением подобного рода клеммы изоляцию кабелей необходимо очистить приблизительно на 10 миллиметров, поднять зажим и, когда кабель будет вставлен, опустить его обратно. Все, работа завершена! Описываемые изделия компактны, поэтому могут располагаться в любом удобном месте (в том числе под розетками). Более того, опрессовка в данном случае не требуется.

Сколько электричества потребляет теплый пол

Ранее мы рассказывали о средних показателях энергопотребления теплого пола и способах расчета, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Достоинства и недостатки

Немецкие клеммы Wago обладают существенными преимуществами, главными из которых являются следующие:

• четкая фиксация с помощью пружины, исключающей случайное отсоединение;
• легкость монтажа, причем даже в труднодоступных местах и в условиях недостатка освещения;
• компактные размеры, позволяющие легко спрятать клемму в распределительной коробке;
• высокая ударопрочность, устойчивость к вибрационным воздействиям;
• отсутствие необходимости в специальном обслуживании;
• легкое разъединение в случае необходимости.

Современные соединители Wago обладают еще и таким свойством, как компенсация температурных расширений, благодаря чему соединение остается целостным даже при сильных перепадах температуры и влажности. Из недостатков многоразовых клемников можно выделить высокую стоимость, однако, учитывая высокое качество и надежность соединений, цена себя полностью оправдывает.

Watch this video on YouTube

Из каких материалов изготавливают клеммники WAGO?

В большинстве случаев фирма применяет в качестве изоляционного материала полиамид (сокращенно – ПА). К примеру, полиамид 6.6 является нейтральным к коррозийным процессам материалом, он трудновоспламеняем, более того, обладает самопогасающими характеристиками. Если говорить о кратковременной термальной нагрузке, то верхний предел в данном случае равен 170 градусам (если речь о первом типе) или 200 градусам (если о втором). При этом нижний предел, при котором функциональность остается на прежнем уровне, составляет -35 градусов, что не может не впечатлить.

Обратите внимание! Что касается токонесущих элементов, то они в большинстве случаев выполняются из электролитной меди. Покрытие же является свинцово-оловянным (2/5 олова и 3/5 свинца, соответственно)

Это, к слову, стандартное покрытие для всей токонесущей продукции компании «Ваго», что является гарантией долговременной защиты от коррозии.

Если сильное удельное давление воздействует на точку соединения в зажиме «Кейдж Кламп», то выпуклая часть кабеля помещается в мягкий слой, выполненный из свинца и олова, в той или иной зоне контакта. Этим и объясняется то, что точка соединения предельно надежно защищена от коррозийных процессов.

А вот пружины в клеммниках описываемой фирмы из высококачественной аустенитной хромоникелевой стали, которая тщательно проверяется и отличается внушительным показателем прочности на предмет растяжения. За десятилетия применение данных материалов не было зарегистрировано ни одного случая появления ржавчины между сталью пружины и прочими конструктивными материалами, которые применяются в клеммниках «Ваго» (это относится даже к подключаемым медным кабелям).

В итоге отметим, что стоимость многоразовых изделий примерно вдвое превышает цену одноразовых, но за качество, как известно, всегда приходится платить.

Внутреннее устройство

Клеммники “Ваго” представляют собой ряд зажимов для проводов, расположенных в одном корпусе и соединенных общей токопроводящей шиной. Количество зажимов соответствует тому числу кабелей, контакт между которыми может обеспечить клеммник. В разъемных их может быть от 2 до 5, а в неразъемных – от 2 до 8.

Конструкция представляет собой стальной пружинный механизм с двусоставным медным контактом, который плоской частью прилегает к вставленному зачищенному от изоляции концу провода, а вилочковой охватывает его по окружности с усилием. Регулятор подачи контакта обеспечивает одинаковую плотность соединения для всех указанных на маркировке диаметров кабелей.

Корпус коннекторов сделан из негорючих полимерных диэлектриков, что обеспечивает необходимый уровень противопожарной и электрической защиты. Почти у всех моделей та часть корпуса, где происходит зажим жилы проводки, сделана прозрачной для возможности визуального контроля.

Для чего вообще нужны такие клеммники?

Сложно вообразить электромонтажные мероприятия, при которых не нужно соединять провода. Ранее это делали при помощи скрутки или, если повезет, полученный таким образом контакт еще дополнялся пайкой. Данная методика, которая, к слову, популярна и сегодня, требует не только соответствующих навыков, но и немалых временных затрат. Более того, само соединение получится слишком большим и неаккуратным. Если использовать винтовые зажимы, то подобного рода проблемы возникать не будут.

Стоит отметить, что минусы у такого соединения все же имеет место быть.

1. При «недотянутом» винте контакт получится менее надежным. В таких случаях стык может прогреваться, более того, он может привести даже к воспламенению.
2. Винт также можно «перетянуть», из-за чего провода (да и сама клемма) могут быть повреждены.

А у клеммников WAGO таких проблем нет и быть не может, поэтому им отдают предпочтение многие специалисты.

Обратите внимание! Многие ошибочно полагают, что при использовании таких соединителей нужный контакт не создается, в особенности, если монтируется проводка с большим сечением кабелей. В действительности это не так, а описываемый прогрессивный метод, основывающийся на зажимах пружинного типа, соответствует всем нормам качества и долговечности при проведении электромонтажных работ

Итак, для чего вообще нужны эти клеммники? Как уже отмечалось выше, при электромонтаже всего появляется необходимость в соединении нескольких кабелей. И клеммники отличаются от спаек либо же скруток тем, что являются, в принципе, неразъемными соединениями, позволяющими рекордно быстро, если потребуется, разъединять провода, вносить коррективы в схему, оборудовать дополнительное оборудование или же цепь. Безусловно, в крайних случаях требуется и применение спайки, но это случается редко.

Еще для работы с клеммниками не требуется никакое специальное оборудование. Понадобится только инструмент, с помощью которого можно было бы зачистить изоляционный слой. Затем кабели попросту вставляются в клеммник и крепятся там. Другой особенностью WAGO считается то, что они способны максимально надежно соединять между собой даже провода, имеющие различное сечение, или же изделия, выполненные из различных материалов. И действительно, сейчас методом скрутки нельзя соединить алюминиевый кабель с медным. Наконец, клеммники WAGO еще и экономят пространство внутри щитка либо же распределительного короба, да и место соединение выглядит более аккуратно.

Для чего нужны клеммники Ваго

В отличие от аналогичных изделий других производителей, зажимы Wago имеют широкую сферу применения, поскольку могут использоваться при прокладке электропроводки как в быту, так и на производстве. Удачное конструктивное решение делает их безопасными при эксплуатации даже в условиях высокого напряжения и сильного электрического тока. Корпус клеммных колодок Wago изготавливается из особого модифицированного полимера, неподверженного воздействию влаги и устойчивого к перепадам температур. При этом клеммы Wago подходят для проводов всевозможных модификаций.

С помощью соединительных клемм Wago можно состыковывать медные и алюминиевые кабели разных сечений и типа (одножильные, многожильные), обеспечивая при этом высокую надежность монтажа. Их используют при прокладке наружной и скрытой проводки, внутри распределительных коробов, в местах, где из-за технологических сложности невозможно выполнить пайку. Для соединения проводов с помощью клеммников Wago достаточно установить провод в отверстие до упора и защелкнуть.

Watch this video on YouTube

Виды клеммников

Выпускаемую производителем номенклатуру клемм Wago можно поделить на следующие виды:

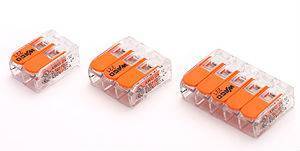

1. WAGO Compact (221): клеммное соединение универсального вида, которое отлично подходит для многоразового зажима проводов разных сечений и типа (одножильных, многожильных) из меди и алюминия. Используется при недостатке свободного места в распределительной коробке, поскольку клемма обладает компактными размерами.
2. Push Wire (773, 273): применяется для прочного соединения проводов одножильного типа в наружных и внутренних (заглубляемых) распределительных коробках.
3. Push Wire (243): чаще всего используется для соединения электрических проводов малого сечения с одной жилой.
4. Compact Push Wire (2273): данные клеммники необходимы для распределительных коробок, соединения внутри них медных и алюминиевых проводов (с большим количеством кабелей).
5. Wago Compact (221): используется для многоразового соединения одножильных и многожильных проводов из алюминия и меди, сечением от 0,2 мм² и выше.
6. Пружинные клеммы (222): походят для состыковки электрических проводов, сечением от 0,08 мм² и представляют собой удобные самозажимные клеммы Wago.
7. Серия 224: имеет небольшой диаметр гнезда, поскольку предназначена для подключения тонкожильных проводов, используемых для осветительных приборов.
8. Wago Linec (294): клеммы специализированные, предназначенные для подключения источников питания, а также при прокладке трехжильной проводки с нулем, защитным заземлением и фазой.

При необходимости соединения алюминиевых проводов рекомендуется использовать клеммники Ваго с пастой, которая способна надежно защитить наконечники от окисления. Приобретая Wago клеммники, как ими пользоваться, можно узнать у продавца или квалифицированного электрика. Для тех, кто еще ни разу не пользовался данными изделиями, будет полезной информация о соединениях проводов с помощью клеммников Ваго.

Менее распространенные клеммники

Существует еще один вид клеммников wago, который редко используется при электромонтаже по причине высокой стоимости. Дело в том, что серии 280, 285 и 862 имеют клеммные зажимы, которые не требуют зачистки провода при монтаже, то естьврезные контакты, которые называются FIT-CLAMP. Понятно, что никакого особого труда для зачистки провода для монтажа не требуется, а цена подобных клеммников значительно превышает стоимость обычных, а потому и спрос на них достаточно низок. Но для тех, кому нужна более высокая скорость монтажа, а зачищать провода  по какой-то причине затруднительно, такой вариант будет вполне приемлем.

Также существуют и другие разновидности клеммников wago, которые менее востребованы, но от этого не теряют своей актуальности в определенных сферах, а именно:

• Wago, предназначенный для установки на дин-рейку. Подобное соединительное устройство часто имеет специальный паз для встраиваемого сменного предохранителя;
• Многополюсная колодка. Гнезд для проводов в ней может быть любое количество. Главное ее преимущество — компактность;
• Многоуровневый коннектор — применяется в сложных монтажных схемах;
• Клеммник малого размера, использующийся для установки на печатные платы;
• Мультиштекерный, матричный и коммутационный клеммник;

Конечно, компания «wago» не ограничивается выпуском только лишь клеммников, также ею производится любое другое оборудование для электромонтажа, но столь широкую известность ей принесли именно подобные коммутационные приспособления. И если в наше время кто-то из электромонтеров говорит, что весь монтаж сделал на ваго, то становится понятно, что он имеет в виду именно клеммники серий 222 или 773.

Разновидности и характеристики

Модификаций очень много, поэтому рассматривать весь сортамент вряд ли так уж необходимо. Далее – наиболее используемые в быту варианты клеммников. Более подробную информацию можно получить в любой точке продажи, в зависимости от того, какие разновидности изделий есть в наличии.

Серия 773

Модель -30_. Изначально эти изделия предназначались для соединения проводов из алюминия, для чего внутри находится специальная паста, повышающая качество контакта. В этой группе 4 разновидности клеммников, которые отличаются размерами и количеством гнезд – от двух (модель -302) до восьми (-308).

Модель -32_. Более совершенные изделия, отличающиеся полупрозрачным корпусом с цветной вставкой. Это позволяет визуально контролировать процесс присоединения проводника и качество фиксации его кончика в клеммнике. Обозначение идентичное – на 2 гнезда (-322), на 4 (-324), на 6 (-326), на 8 (-328).

Общие характеристики

• Сечения проводников (мм2): однопроволочных – от 0,75; с витой жилой – от 1,5 до 2,5.
• Iраб max (А) – 24.
• Температурный диапазон (ºС) – до +85.

Серия 273

Модель -503 позволяет соединять в клеммнике до 3-х проводников сечением 1,5 – 4 «квадрата». Наличие пасты дает возможность работы с алюминиевыми жилами.

Серия 274

Основное предназначение – цепи включения осветительных приборов. Модели -111 и -122 – с пастой, -201 – без нее (только для медных проводов). Сечение – от 0,5 до 2,5 мм².

Модели -402 (2 контакта), 403 (3) и -405 (5). Ток до 32 А, сечение от 0,08 до 4 «квадратов».

Серия 243

Клеммники «WAGO» этой группы относятся к категории «микро». Iраб до 6 А, количество соединений от 4 до 8, сечение – от 0,6 до 0,8.

Серия 862

Предусмотрена фиксация корпусов на любой основе, при помощи саморезов. Количество присоединяемых проводников от 2 до 5 при сечении 0,5 – 2,5. Максимальный ток – 25А. Такие клеммники используются только при работе с медными жилами.

Сфера применения

В цепях ~ I напряжением до 380 В (50 Гц). Клеммники «WAGO» обеспечивают надежное соединение проводников с медными и алюминиевыми жилами. При выборе изделия для монтажа в конкретной схеме нужно ориентироваться на его индивидуальные характеристики (см. выше).

Стоимость продукции

Она зависит от модификации клеммника «WAGO». Цены на продукцию довольно низкие. Например, изделия серии 273 (модель 202)  – 7 руб/шт., 222-415 – 32 рубля за единицу.

Достоинства и недостатки пружинной технологии

Клемма WAGO — это плоскопружинный зажим, имеющий массу достоинств:

• отдельный клеммный зажим для каждого провода;
• безопасность эксплуатации, потому что случайно прикоснуться к токонесущим частям невозможно;
• аккуратный и быстрый монтаж, не зависящий от приложенной силы монтажника и его квалификации;
• отсутствие повреждений и деформаций соединяемых проводов, так как пружинная клемма подстраивается под сечение провода и зажимное усилие является оптимальным;
• надежность, высокая виброустойчивость и ударопрочность;
• газонепроницаемость соединения в месте контакта, исключающее возможность окисления оголенных проводов;
• компактные размеры;
• отсутствие технического обслуживания клеммников при эксплуатации.

Недостаток можно назвать только один, да и то, он скорее не присущ именно клеммам, но, как и любое разъемное соединение, они должны быть установлены так, чтобы к ним сохранялся доступ.

Разновидности клеммников

Все клеммники WAGO разделены производителем на несколько серий, которые предназначаются для того или иного типа проводника, а также могут быть как с пастой, заполняющей весь объем внутри приспособления, так и без пасты. Новичку разобраться во всем этом довольно сложно, ведь здесь есть свои нюансы. Так, клеммники с пастой не подойдут для медных кабелей. По этой причине, чтобы избежать возможных неприятностей в будущем, необходимо ознакомиться со всеми разновидностями продукции данного производителя.

Изделия 773-й серии

Это клеммники без пасты, предназначающиеся для соединения медных кабелей на одну жилу (сечение должно составлять от 0,1 до 0,25 сантиметра) в подрозетниках, специальных распаячных коробах и так далее. Стоит добавить, что с их помощью вполне можно подключать и многожильные кабеля, выполненные из меди, но исключительно при условии, что будет использоваться специальный наконечник.

Также в эту серию входят изделия с пастой – они применяются для того, чтобы соединять кабели с проводниками, выполненными из алюминия. Такие клеммники достаточно легко узнаются по специфическому цвету корпуса – он в данном случае серый. Для сравнения: у клеммников, не имеющих пасты, корпус прозрачен и оснащен цветной вставкой.

Для более детального ознакомления с представителями 773-й серии советуем ознакомиться с приведенной ниже таблицей.

Обратите внимание! Средняя стоимость таких изделий колеблется между 14,20 и 52,80 руб

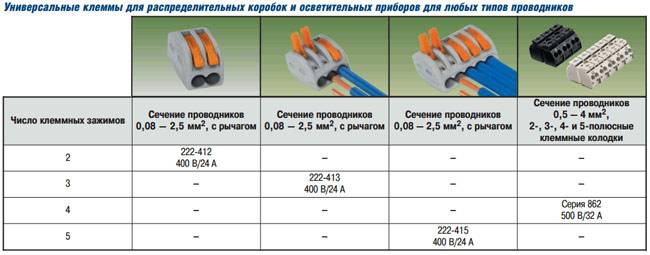

Изделия 222-й серии

Еще одна, не менее популярная серия клеммников «Ваго», которая к тому же является еще и универсальной. Их, к слову, можно приобрести в любом строительном супермаркете или специализированном магазине. Стоимость вполне приемлема.

Данные клеммники хороши тем, что могут использоваться не только для кабелей, чье сечение может составлять от 0,008 до 0,4 сантиметра, но и для того, чтобы соединять многожильные провода с одножильными. Максимально допустимое напряжение равно 380 вольтам, сила тока не должна превышать 32 ампер. Изделия производятся в одной разновидности – без использования пасты. Их можно применять не только для подключения осветительного оборудования, но также в распаячных коробах. Не является исключением и применение в точечных светильниках.

Для более детального ознакомления с изделиями данной серии советуем ознакомиться с приведенной ниже таблицей.

Обратите внимание! Примерная стоимость данных изделий колеблется между 23,10 и 32,30 руб. за штуку

Как быть, если необходимо соединить медный проводник с алюминиевым?

Если речь идет об одножильных проводниках, а клеммники для соединения используются из 773-й серии, то возможны сразу два варианта решения проблемы.

Вариант первый. Необходимо приобрести клеммник без пасты. После этого в гнездо, предназначенное для алюминиевого кабеля, нужно внести специальную токопроводящую пасту (ее следует приобретать отдельно).

Вариант второй. Также можно приобрести и клеммник с пастой, но затем тщательным образом вычистить ее из гнезда, предназначающегося для медного кабеля.

Как видим, все предельно просто, никаких особых трудностей возникнуть не должно. Другое дело, если используется изделие из 222-й серии – здесь возможен всего один вариант: алюминиевый кабель необходимо подсоединять исключительно так, чтобы гнездо при этом заполнялось при помощи токопроводящей пасты. А теперь продолжим рассматривать, какими еще бывают клеммники WAGO.

Изделия 243-й, 224-й и 862-й серии

Что касается 224-й серии, то она редко встречается, но применяется также при соединении алюминиевых кабелей с медными как на одну, так и на несколько жил. Для более детального ознакомления советуем изучить приведенную ниже таблицу.

Идем дальше. 243-я серия предназначается для проводников, чье сечение колеблется в пределах от 0,06 до 0,08 сантиметра. Используется, как правило, в цепях со слабым током, в системах видеонаблюдения, охранных системах и так далее. Что характерно, такие клеммники имеют на корпусе специальные пазы, позволяющие собирать блоки из нескольких изделий.

Наконец, 862-я серия. Встречается еще реже, производитель описывает такие изделия как четырехпроводные клеммы, которые предназначены для соединения медных кабелей как с одной, так и с несколькими жилами.

Обратите внимание! Примерная стоимость варьируется между 12 и 38,50 руб. за штуку

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

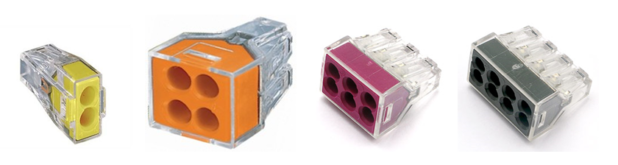

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Преимущества клеммников «Ваго»

По сути, описываемая клемма представляет собой зажим плоскопружинного типа, но после доработки специалистами компании «Ваго» получила приведенные ниже преимущества.

1. Для каждого из кабелей предусматривается отдельный зажим.
2. Размеры клеммников весьма компактны.
3. Благодаря высокому качеству подключения вероятность неаккуратного монтажа из-за «человеческого фактора» полностью исключается.
4. Токонесущие элементы безупречно защищены от случайных прикосновений.
5. При эксплуатации проводники не повреждаются и не деформируются.

Но главное достоинство все же – это повышенная безопасность и надежность. Ведь если, к примеру, обустраивается скрытая проводка в потолке, то хочется быть уверенным, что она не замкнет, не сгорит внутри клеммника или не станет причиной других неприятностей. Но, невзирая на такую надежность, во всех описываемых клеммниках предусматривается возможность контроля и доступа.

Как пользоваться

Соединение клеммниками надежнее традиционной скрутки с пропайкой, благодаря этому проводка служит намного дольше, выдерживая высокое напряжение и большой ток. Все современные зажимы Ваго, как пользоваться которыми будет указано ниже, заслужили уважение и признание со стороны многих специалистов.

Итак, в качестве примера возьмем самый популярный вид клеммника Wago из серии 222, для использования которого выполняют следующие действия:

1. Снимают изоляцию с конца провода около 5 мм.
2. Поднимают в клемме оранжевый зажим.
3. Вводят конец оголенного электрического провода до упора.
4. Опускают зажим до щелчка.

После этого провод надежно фиксируется в гнезде, мастер присоединяет аналогичным образом все другие провода. Ничего сложного в том, как пользоваться клеммами Wago, нет, поэтому многие профессиональные мастера активно применяют данные колодки для соединения проводов.

Если спросить у опытного электрика, можно ли скручивать жилы провода, то он ответит, что нельзя, поскольку нагрузка при эксплуатации современных бытовых приборов не малая. При этом скрутки могут не выдержать большого тока и перегреться, что может привести к возгоранию. Поэтому лучше всего использовать при монтаже клеммы Ваго, позволяющие соединять кабели безопасно.

Отдавая предпочтение надежным контактам — клеммникам Wago, а также применяя медный кабель нужного проходного сечения, мастер обеспечивает надежность проводки. В некоторых случаях можно использовать и алюминиевую жилу, однако с течением времени они окисляются, а это приводит к ухудшению контакта. Активное использование клемм Ваго на практике подтверждает высокое качество таких соединений, поэтому стоимость изделий полностью себя оправдывает.
