Разновидности катушек индуктивности

Контурные катушки индуктивности, используемые в радиотехнике

Эти катушки используются совместно с конденсаторами для организации резонансных контуров. Они должны иметь высокую термо- и долговременную стабильность, и добротность, требования к паразитной ёмкости обычно несущественны.

Катушки связи, или трансформаторы связи

Взаимодействующие магнитными полями пара и более катушек обычно включаются параллельно конденсаторам для организации колебательных контуров. Такие катушки применяются для обеспечения трансформаторной связи между отдельными цепями и каскадами, что позволяет разделить по постоянному току, например, цепь базы последующего усилительного каскада от коллектора предыдущего каскада и т. д. К нерезонансным разделительным трансформаторам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи (коэффициент взаимоиндукции).

Вариометры

Это катушки, индуктивностью которых можно управлять (например, для перестройки частоты резонанса колебательных контуров) изменением взаимного расположения двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая обычно располагается внутри первой и вращается (ротор). Существуют и другие конструкции вариометров. При изменении положения ротора относительно статора изменяется степень взаимоиндукции, а следовательно, индуктивность вариометра. Такая система позволяет изменять индуктивность в 4 − 5 раз. В ферровариометрах индуктивность изменяется перемещением ферромагнитного сердечника относительно обмотки, либо изменением длины воздушного зазора замкнутого магнитопровода.

Дроссели

Это катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Дроссели включаются последовательно с нагрузкой для ограничения переменного тока в цепи, они часто применяются в цепях питания радиотехнических устройств в качестве фильтрующего элемента, а также в качестве балласта для включения разрядных ламп в сеть переменного напряжения. Для сетей питания с частотами 50-60 Гц выполняются на сердечниках из трансформаторной стали. На более высоких частотах также применяются сердечники из пермаллоя или феррита. Особая разновидность дросселей — помехоподавляющие ферритовые бочонки (бусины или кольца), нанизанные на отдельные провода или группы проводов (кабели) для подавления синфазных высокочастотных помех.

Сдвоенный дроссель

Сдвоенные дроссели

Это две намотанных встречно или согласованно катушки индуктивности, используются в фильтрах питания. За счёт встречной намотки и взаимной индукции более эффективны для фильтрации синфазных помех при тех же габаритах. При согласной намотке эффективны для подавления дифференциальных помех. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.Предназначены как для защиты источников питания от попадания в них наведённых высокочастотных сигналов из питающей сети, так и во избежание проникновения в питающую сеть электромагнитных помех, генерируемых устройством. На низких частотах используется в фильтрах цепей питания и обычно имеет ферромагнитный сердечник (из трансформаторной стали). Для фильтрации высокочастотных помех — сердечник ферритовый.

Обозначение, параметры и разновидности катушек индуктивности

Одним из самых известных и необходимых элементов аналоговых радиотехнических схем является катушка индуктивности. В цифровых электронных схемах индуктивные элементы практически потеряли свою актуальность и применяются только в устройствах питания как сглаживающие фильтры. Катушки индуктивности на принципиальных схемах обозначаются латинской буквой “L” и имеют следующее изображение. Разновидностей катушек индуктивности существуют десятки. Они бывают высокочастотные, низкочастотные, с подстроечными сердечниками и без них. Бывают катушки с отводами, катушки, рассчитанные на большие напряжения. Вот так, например, выглядят бескаркасные катушки. Катушки для СВЧ аппаратуры называются микрополосковыми линиями.

Они даже внешне не похожи на катушки. С катушками индуктивности связан такой эффект как резонанс и гениальный Никола Тесла получал на резонансных трансформаторах миллионы вольт. Основной параметр катушки это её индуктивность. Величина индуктивности измеряется в Генри (Гн, англ. – «H»). Это достаточно большая величина и поэтому на практике применяют меньшие значения (мГн, mH – миллигенри и мкГн, μH– микрогенри) соответственно 10 -3 и 10 -6 Генри. Величина индуктивности катушки указывается рядом с её условным изображением (например, 100 μH). Чтобы не запутаться в микрогенри и миллигенри, советую узнать, что такое сокращённая запись численных величин.

Маркировка цветная.

Многие факторы влияют на индуктивность катушки. Это и диаметр провода, и число витков, а на высоких частотах, когда применяют бескаркасные катушки с небольшим числом витков, то индуктивность изменяют, сближая или раздвигая соседние витки. Часто для увеличения индуктивности внутрь каркаса вводят сердечник из ферромагнетика, а для уменьшения индуктивности сердечник должен быть латунным. То есть можно получить нужную индуктивность не увеличением числа витков, что ведёт к увеличению сопротивления, а использовать катушку с меньшим числом витков, но использовать ферритовый сердечник. Катушка индуктивности с сердечником изображается на схемах следующим образом.

В реальности катушка с сердечником может выглядеть так. Также можно встретить катушки индуктивности с подстроечным сердечником. Изображаются они вот так. Катушка с подстроечным сердечником вживую выглядит так. Такая катушка, как правило, имеет сердечник, положение которого можно регулировать в небольших пределах. При этом величина индуктивности также меняется. Подстроечные катушки индуктивности применяются в устройствах, где требуется одноразовая подстройка. В дальнейшем индуктивность не регулируют. Наряду с подстроечными катушками можно встретить и катушки с регулируемой индуктивностью. На схемах такие катушки обозначаются вот так. В отличие от подстроечных катушек, регулируемые катушки индуктивности допускают многократную регулировку положения сердечника, а, следовательно, и индуктивности. Ещё один параметр, который встречается достаточно часто это добротность контура.

Под добротностью понимается отношение между реактивным и активным сопротивлением катушки индуктивности. Добротность обычно бывает в пределах 15 – 350. На основе катушки индуктивности и конденсатора выполнен самый необходимый узел радиотехнических устройств, колебательный контур. На схеме изображён входной контур простого радиоприёмника рассчитанного на работу в диапазонах средних и длинных волн. В настоящее время в этих диапазонах станций практически нет. Катушка индуктивности L1 имеет достаточно большое число витков, чтобы перекрыть диапазон по максимуму. Для улучшения приёма к первой обмотке L1 подключается внешняя антенна. Это может быть простой кусок проволоки длиной в пределах двух метров.

Благодаря большому числу витков в индуктивности L1 присутствует целый спектр частот и как минимум пять — шесть работающих радиостанций. Две индуктивности L1 и L2 намотанные на одном каркасе представляют собой высокочастотный трансформатор. Для того чтобы выделить на катушке индуктивности L2 станцию, работающую, допустим на частоте 650 КГц необходимо с помощью переменного конденсатора C1 настроить колебательный контур на данную частоту. После этого выделенный сигнал можно подавать на базу транзистора усилителя высокой частоты. Это одно из применений катушки индуктивности. Точно на таком же принципе построены выходные каскады радио- и телевизионных передатчиков только наоборот. Антенна не принимает слабый сигнал, а отдаёт в пространство ЭДС.

Обозначение катушек индуктивности.

Магнитопроводы для катушек

Важным параметром, характеризующим качество катушек, является добротность, численно равная отношению ее индуктивного сопротивления переменному току данной частоты к сопротивлению постоянному току. Чтобы увеличить добротность, пользуются разными конструктивными приемами, но наибольший эффект дает введение в катушку магнитопровода (сердечника) из специального магнитного материала. При внесении магнитопровода в катушку силовые линии магнитного поля концентрируются в магнитопроводе, так как его сопротивление магнитному потоку значительно меньше, чем воздуха.

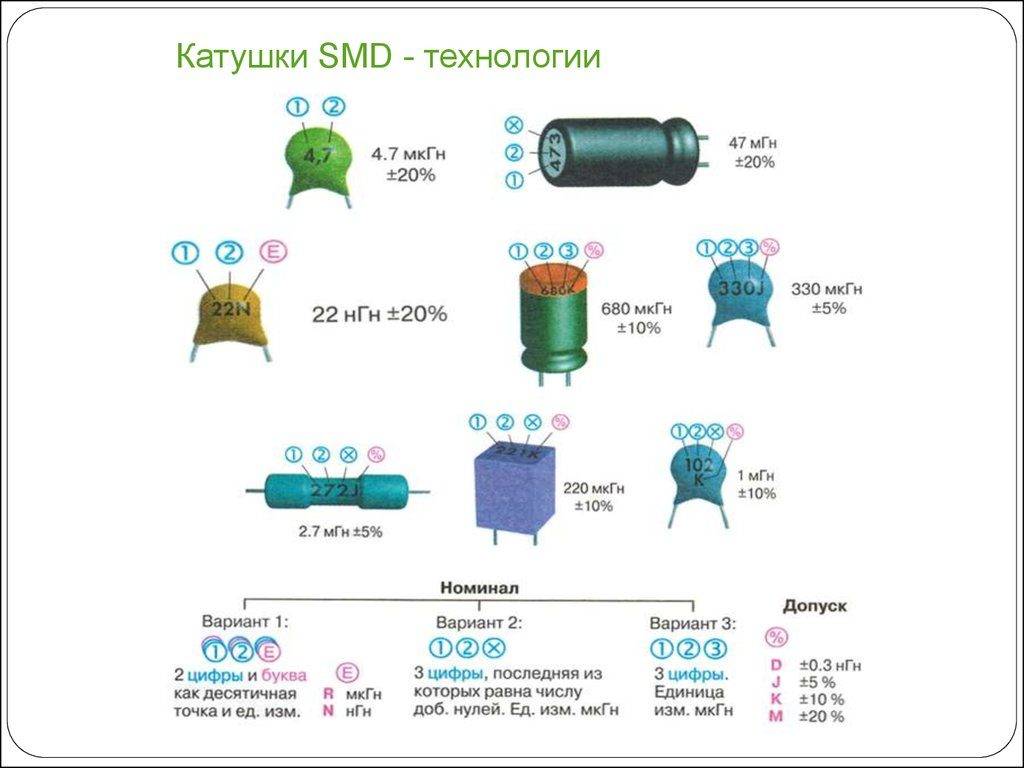

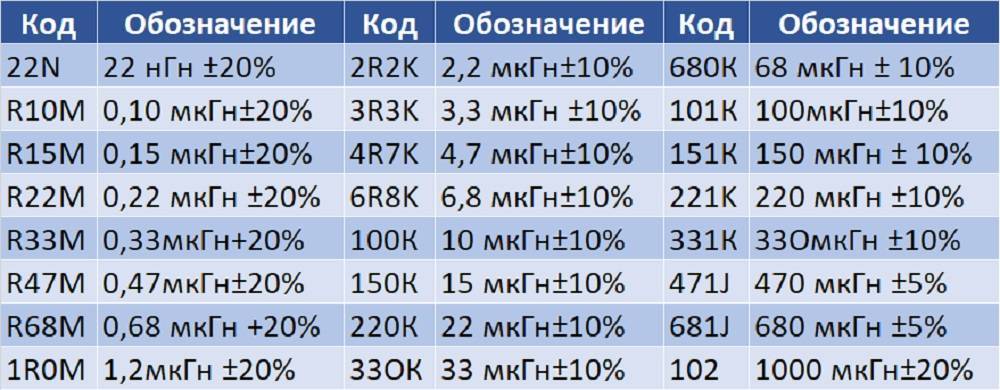

Маркировка катушек.

В результате магнитный поток, а следовательно, и индуктивность катушки увеличиваются в несколько раз, что позволяет уменьшить число витков, а значит, и сопротивление катушки постоянному току. Кроме того, используя магнитолроводы, удается значительно уменьшить размеры катушек и очень простым способом (перемещением магнитопровода) осуществить регулировку их индуктивности. Поскольку катушки с магнитопроводами обычно работают в цепях переменного тока (исключение — катушки электромагнитных реле и некоторые другие), применять оплошные магнитопроводы из обычных магнитных материалов нельзя.

Под действием переменного магнитного поля в сплошном магнитопроводе, который можно рассматривать как множество короткозамкнутых витков, возникают так называемые вихревые токи, которые нагревают магнитапровол, бесполезно потребляя часть энергии магнитного поля. Чтобы уменьшить эти потери, магнитопроводы катушек, работающих в диапазоне звуковых частот, набирают из отдельных тонких изолированных пластин, изготовленных из специальных электромеханических сталей или пермаллоя. В области радиочастот стальные магнитопроводы, даже набранные из очень тонких пластин, неприменимы, так как потери на вихревые тоКи в них недопустимо велики. Магнитопроводы для катушек, предназначенных для работы на радиочастотах, изготовляют из специальных материалов: маг-нитодиэлектриков и ферритов.

В магнитодиэлектриках мельчайшие частички вещества, содержащего в своем составе железо, равномерно распределены в массе какого-либо диэлектрика (бакелита, стирола, амино-пласта). Наиболее широко применяют магнитопроводы из альсифера (сплав алюминия, кремния и железа) и карбонильного железа.

Для чего нужны и какие бывают

В зависимости от того, где применяется катушка индуктивности и её функциональных особенностей, она может называться по-разному: дроссели, соленоиды и прочее. Давайте рассмотрим, какие бывают катушки индуктивности и их сферу применения.

Дроссели. Обычно так называются устройства для ограничения тока, область применения:

• В пускорегулирующей аппаратуре для розжига и питания газоразрядных ламп.
• Для фильтрации помех. В блоках питания — фильтр электромагнитных помех со сдвоенным дросселем на входе компьютерного БП, изображен на фото ниже. Также используется в акустической аппаратуре и прочем.
• Для фильтрации определенных частот или полосы частот, например, в акустических системах (для разделения частот по соответствующим динамикам).
• Основа в импульсных преобразователях — накопитель энергии.

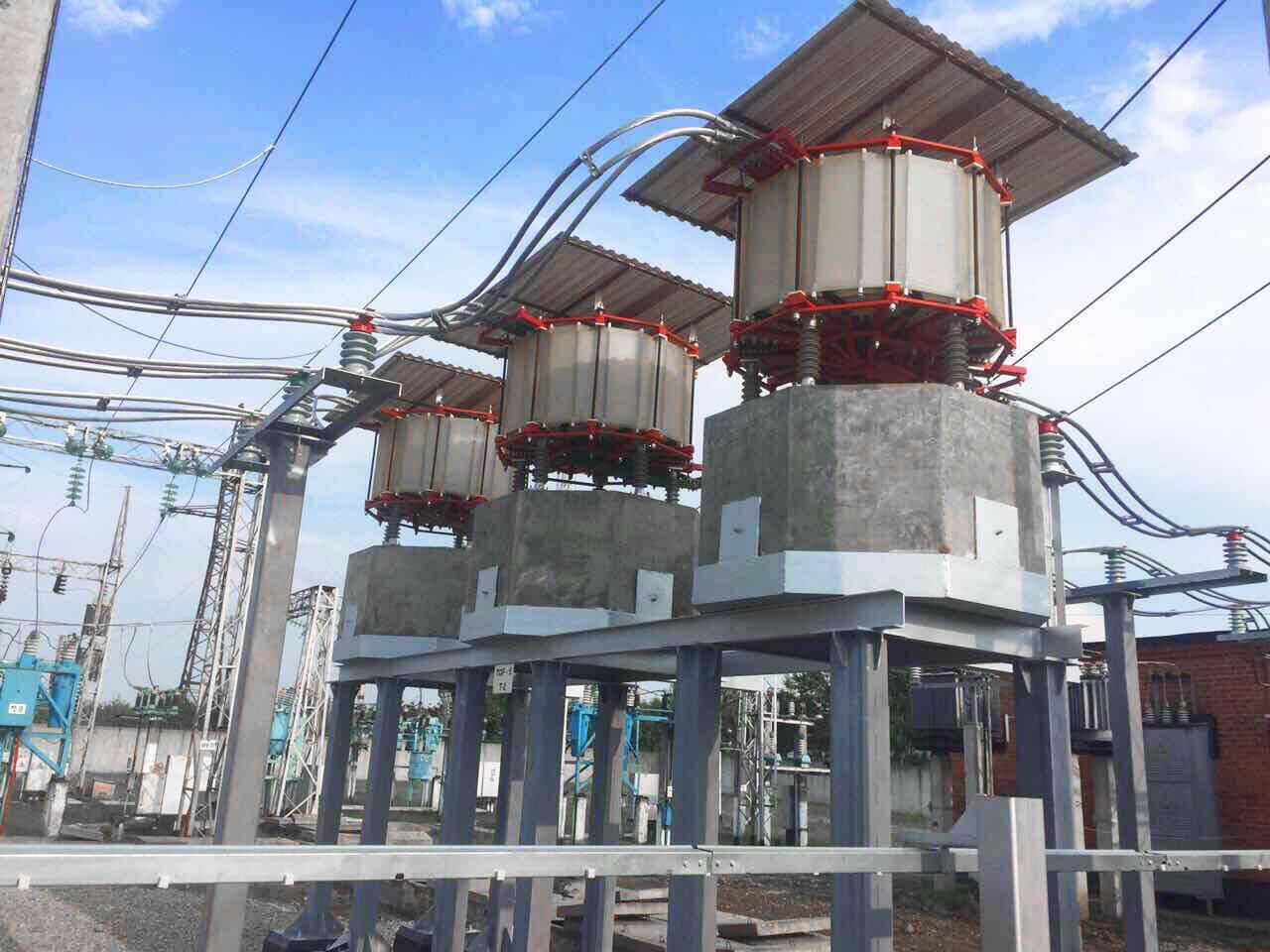

Токоограничивающие реакторы — используются для ограничения токов короткого замыкания на ЛЭП.

Примечание: у дросселей и реакторов должно быть низкое активное сопротивление для уменьшения их нагрева и потерь.

Контурные катушки индуктивности. Используются в паре с конденсатором в колебательном контуре. Резонансная частота подбирается под частоту приема или передачи в радиосвязи. У них должна быть высокая добротность.

Вариометры. Как было сказано — это настраиваемые или переменные катушки индуктивности. Чаще всего используются в тех же колебательных контурах для точной настройки частоты резонанса.

Соленоид — так называется катушка, длина которой значительно больше диаметра. Таким образом внутри соленоида образуется равномерное магнитное поле. Чаще всего соленоиды используются для совершения механической работы — поступательного движения. Такие изделия называют еще электромагнитами.

Рассмотрим, где используются соленоиды.

Это может быть активатор замка в автомобиле, шток которого втягивается после подачи на соленоид напряжения, и звонок, и различные исполнительные электромеханические устройства типа клапанов, грузоподъёмные магниты на металлургических производствах.

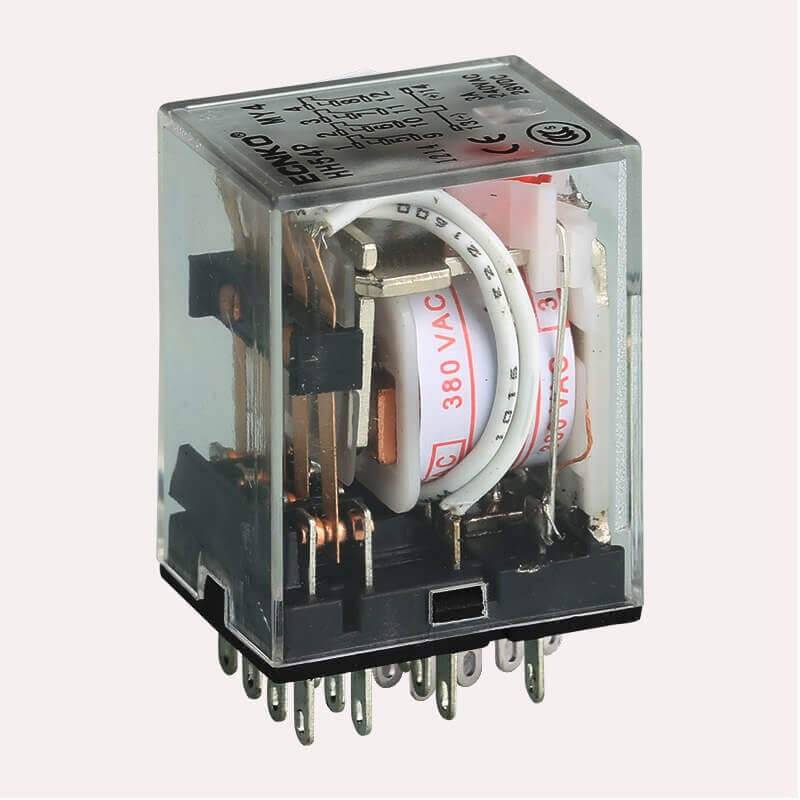

В реле, контакторах и пускателях соленоид также выполняет функцию электромагнита для привода силовых контактов. Но в этом случае его чаще называют просто катушка или обмотка реле (пускателя, контактора соответственно), как выглядит, на примере малогабаритного реле вы видите ниже.

Рамочные и кольцевые антенны. Их назначение — передача радиосигнала. Используются в иммобилайзерах автомобилей, металлодетекторах и для беспроводной связи.

Индукционные нагреватели, тогда она называется индуктором, вместо сердечника помещают нагреваемое тело (обычно металл).

Определение и принцип действия

Катушка индуктивности — это катушка смотанного в спираль или другую форму изолированного проводника. Основные особенности и свойства: высокая индуктивность при низкой ёмкости и активном сопротивлении.

Она накапливает энергию в магнитном поле. На рисунке ниже вы видите её условное графическое обозначение на схеме (УГО) в разных видах и функциональных назначениях.

Она может быть с сердечником и без него. При этом с сердечником индуктивность будет в разы больше, чем если его нет. От материала, из которого изготовлен сердечник, также зависит величина индуктивности. Сердечник может быть сплошным или разомкнутым (с зазором).

Напомним один из законов коммутации:

Ток в индуктивности не может измениться мгновенно.

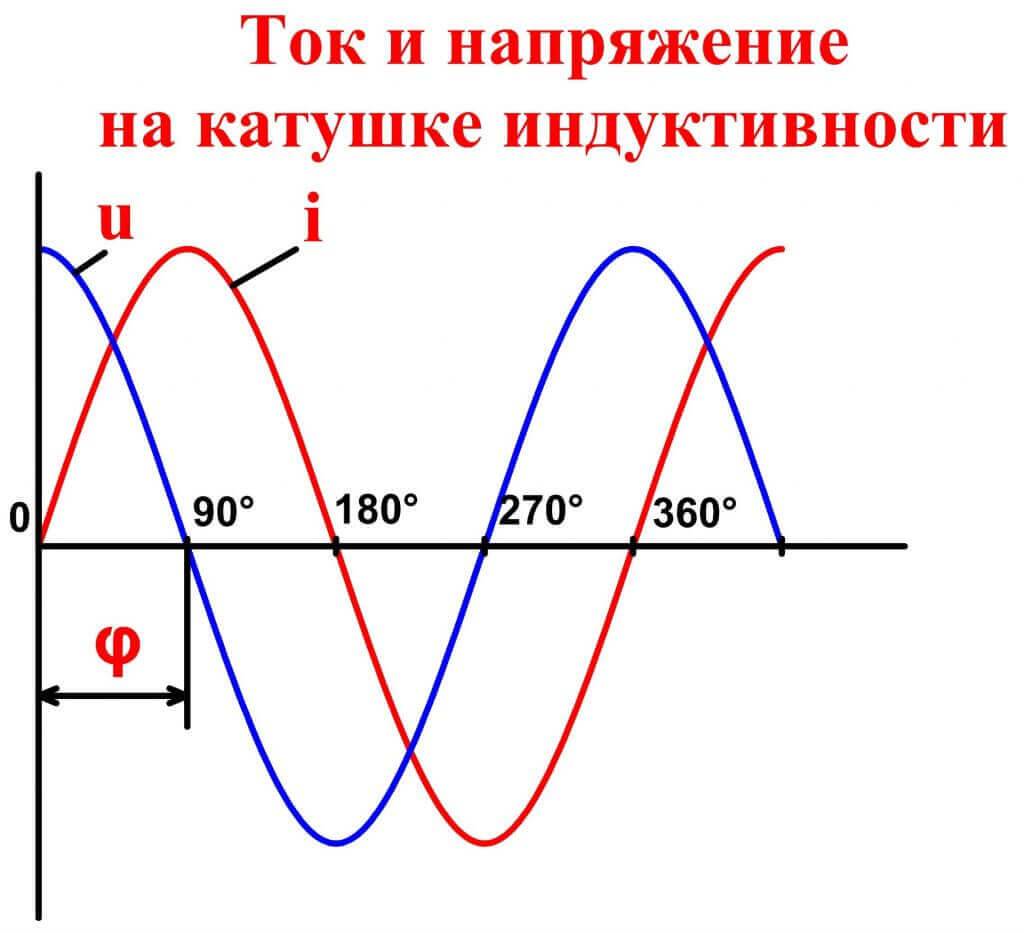

Это значит, что катушка индуктивности — это своего рода инерционный элемент в электрической цепи (реактивное сопротивление).

Давайте поговорим, как работает это устройство? Чем больше индуктивность, тем больше изменение тока будет отставать от изменения напряжения, а в цепях переменного тока — фаза тока отставать от фазы напряжения.

В этом и заключается принцип работы катушек индуктивности – накопление энергии и задерживание фронта нарастания тока в цепи.

Из этого же вытекает и следующий факт: при разрыве в цепи с высокой индуктивностью напряжение на ключе повышается и образуется дуга, если ключ полупроводниковый — происходит его пробой. Для борьбы с этим используются снабберные цепи, чаще всего из резистора и конденсатора, установленного параллельно ключу.

Параметры катушек индуктивности

Главной характеристикой катушек называют индуктивность. Физическая величина, в СИ измеряемая Гн (генри), характеризующая величину мнимой составляющей сопротивления конструкции. Параметр показывает, как много магнитного поля запасет катушка. Для простоты энергию за период считают пропорциональной произведению LI2, где L – индуктивность, I – протекающий в системе ток.

Формула расчета индуктивности

Теоретический расчет главного параметра катушек сильно определен конструкцией. Выпускаются специальные методические пособия, формула (см. рисунок: S – площадь сечения намотки, l – длина катушки, N – количество витков проволоки, в формуле – магнитная постоянная и магнитная проницаемость сердечника), приведенная на картинке, частный вариант. Когда индуктивность напоминает катушку. Имеются специальные программы для персонального компьютера, упрощающие процесс.

К вторичным параметрам катушек индуктивности относят:

• Добротность. Характеризует потери на активном сопротивлении.
• Собственная индуктивность (см. выше).
• Температурная стабильность параметров.

Ферритовые магнитопроводы, катушки с ферритовыми сердечниками

Ферриты, получившие широкое распространение в последние три десятилетия, представляют собой твердые растворы окислов металлов или их солей, прошедшие специальную термическую обработку (обжиг). Получающееся при этом вещество — полупроводниковая керамика — обладает очень хорошими магнитными свойствами и малыми потерями даже на очень высоких частотах.

До введения ГОСТ 2.723—68 магнитопроводы из магнитодиэлектриков и ферритов обозначали на схемах одинаково—утолщенной штриховой линией.

Цвета маркировки.

Стандарт ЕСКД оставил этот символ для магнитопроводов из магнито-диэлектрика, а для ферритовых ввел обозначение, применявшееся ранее только для магнитопроводов низкочастотных дросселей и трансформаторов — сплошную жирную линию. Опасения некоторых специалистов, что одинаковые обозначения катушек с магнитопроводами из стали и феррита затруднят чтение схем не подтвердились

Дело в том, что при изучении схем обращают внимание не только на символы отдельных элементов, но и на то, как они соединены между собой в той или иной функциональной группе, какое место в цепи преобразования сигнала эти группы занимают

И если, например, каскад радиочастотный, то катушку со сплошным магнитопроводом нельзя спутать с низкочастотным дросселем. Согласно последней редакции ГОСТ 2.723—68 (март 1983 г.) магнитопроводы катушек изображают линиями нормальной толщины. Желая показать на схеме катушку, индуктивность которой можно изменять с помощью магнитопровода, в ее условное обозначение вводят знак под-строечного регулирования. Сделать это можно двумя способами: либо пересекая этим знаком обозначения катушки и магнитопровода.

Для подстройку катушек на частотах выше 15… 20 МГц часто применяют магнитопроводы из так называемых немагнитных материалов (меди, алюминия и т. п.). Возникающие в таком магнитопроводе под действием магнитного .поля катушки вихревые токи создают свое поле, противодействующее основному, в результате чего индуктивность катушки уменьшается. Немагнитный магнитопровод-подстроечник обозначают так же, как и ферритовый, но рядом указывают химический символ металла, из которого он  изготовлен (в обозначении катушки, показанном на рис. 6,в, изображен подстроечник, изготовленный из меди).

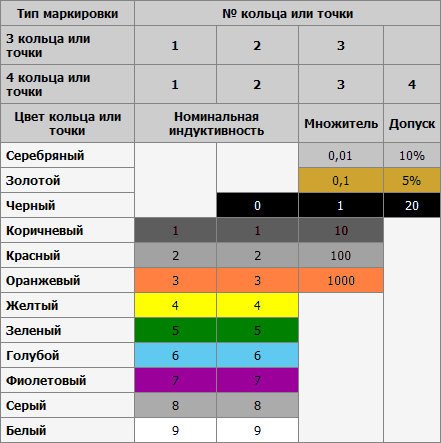

Цветовая маркировка дросселей

В данной статье речь пойдет об определении параметров дросселей по таблице цветовой маркировке дросселей. Цветовая маркировка дросселей практически совпадает с цветовой маркировкой индуктивностей. Структура маркировка дросселей следующая:

• первые две метки (полосы или точки) указывают на значение номинальной индуктивности в микрогенри (мкГн);
• третья метка – множитель;
• четвертая метка – допуск.

Наиболее часто для маркировки дросселей используют 4 или 3 цветные полосы или точки. В случае использования маркировки дросселей с тремя метками по умолчанию подразумевается 20% допуск. Рассмотрим на примерах как определяются основные параметры дросселей.

Цветовая маркировка дросселей.

Виды катушек зажигания

Основными параметрами катушек зажигания являются следующие характеристики:

• Индуктивность первичной обмотки — способность накапливать энергию.
• Коэффициент трансформации — во сколько раз увеличивается напряжение, подаваемое от аккумулятора.
• Сопротивление обмоток. Для каждой модели есть свой диапазон, так для обмотки низкого напряжения сопротивление может быть 3-3,5 Ом, а для обмотки высокого – 5000-9000 Ом.
• Энергия образующейся искры.
• Напряжение пробоя — величина высокого напряжения катушки, при котором на электродах свечи происходит пробой воздушного зазора и формируется искра.

Классическая конструкция катушки зажигания

Общее устройство катушки зажигания

Самые простые катушки имеют две медные обмотки до 150 витков в первичной и до 30000 во вторичной. Обе обмотки изолированы, что предотвращает возникновение короткого замыкания.

Корпус представляет собой стакан с крышкой, на которую выведены контакты первичной обмотки. Вторичная обмотка расположена внутри первичной и соединена одним концом с обмоткой низкого напряжения.

Второй конец также выведен на крышку бобины и предназначен для подключения цепи, соединяющей трансформатор со свечой. Внутри обмоток находится железный сердечник, увеличивающий силу формирующегося внутри магнитного поля.

Такие конструкции на сегодняшний день практически не применяются в автомобилестроении. Однако их еще можно встретить при ремонте старых авто и других транспортных средств.

Конструктивные отличия индивидуальных катушек

Этот тип используется преимущественно в электронных системах. Принцип работы индивидуальной катушки зажигания аналогичен классической. Конструктивно она также имеет обмотки высокого и низкого напряжения, но в отличие от классической схемы, первичная находится внутри вторичной. Также, вместо одного сердечника, их два — внешний и внутренний.

Индивидуальные катушки зажигания. Компактная (слева) и стержневая (справа)

Первый находится внутри первичной обмотки, а второй — вокруг вторичной. Обмотка высокого напряжения индивидуальных катушек зажигания оснащается специальным диодом. Он отсекает токи высоких напряжений.

Индивидуальные катушки разделяют на два типа, которые отличаются конструкцией сердечника: компактные и стержневые. Последние могут объединяться в модули по четыре штуки. За один цикл индивидуальная катушка формирует одну искру, что обуславливает необходимость синхронизации всех катушек относительно распредвала двигателя.

Двухвыводные катушки зажигания

Конструкция сдвоенной (двухвыводной) катушки зажигания аналогична классической схеме, но единственным отличием является наличие двух выводов от обмотки высокого напряжения. Такая конструкция позволяет формировать искру одновременно на двух свечах (на два цилиндра двигателя). В первом из них зажигание происходит в конце такта сжатия топливовоздушной смеси, а во втором — на этапе выпуска отработавших газов (вхолостую).

Двухвыводная катушка зажигания

Такие конструкции используются в двигателях с четным числом цилиндров. Они позволяют упростить систему зажигания, а также исключить из схемы распределитель. Подключаются сдвоенные трансформаторы двумя способами:

• оба контакта соединяются со свечами высоковольтной проводкой;
• один контакт соединен наконечником (напрямую со свечой), а второй — высоковольтной проводкой.

Для четырехцилиндровых двигателей могут применяться четырехвыводные катушки, которые фактически являются системой из пары двухвыводных.

Сухие и маслозаполненные катушки

В классической конструкции катушки системы зажигания внутреннее пространство заполнено трансформаторным маслом. Это необходимо для того, чтобы под действием тока ее обмотки не перегревались. Сам корпус такой бобины изготавливается из металла, что не всегда рационально.

Поэтому в большинстве современных автомобилей используется альтернативная конструкция — «сухой» трансформатор. Она не имеет корпуса, а покрыта слоем эпоксидного компаунда, который служит одновременно и корпусом, защищающим от загрязнений и влаги, и системой охлаждения.

Помимо этого, в ряде импортных автомобилей используются комбинированные модели, объединяющие контактный коммутатор и сухую катушку или же предполагающие интеграцию катушки в распределитель.

Конструкция катушки индуктивности

Вокруг прямолинейного проводника с постоянным током создается круговое магнитное поле. Линии напряженности напоминают спираль. Некто догадался свернуть провод кольцом, чтобы вклад элементарных сегментов сложился в центре. В результате внутри конструкции магнитное поле намного выше, нежели снаружи. Линии визуально наблюдаем на железных опилках. На Ютуб множество роликов, где через индуктивность пропускают ток, демонстрируя упорядоченную ориентацию металлической пыли в момент замыкания контактов. Конструкция способна запасать впрок магнитное поле подобно конденсатору, накапливающему заряд. Катушками называют только индуктивности, содержащие намотку лакированного провода. В микрополосковой технологии напыляемые для запасания магнитного поля элементы логично именовать индуктивностями.

Если в катушке, совсем как в той, что используют швеи, несколько витков провода расположить один за другим бок о бок так, чтобы ось была общей, линии напряженности магнитного поля суммируются. Простейшая индуктивность, способная накапливать энергию магнитного поля. При резком пропадании напряжения образуется явление обратной-ЭДС широко известное технике. Выступает причиной искрения коллекторных двигателей. Используется лакированный (с лаковой изоляцией) медный провод нужного сечения. Количество витков, форма сердечника определяются предварительно расчетами или по имеющемуся образцу.

Бифилярные катушки сегодня широко используются. Что касается обратной ЭДС, служит причиной розжига разрядных ламп (дневного света). Вернемся к конструкции. В первом электромагните проволока оголенная, современные катушки индуктивности наматываются лакированным. Тонкая изоляция при необходимости может быть легко снята (например, токсичной муравьиной кислотой), в исходном состоянии надежно защищает конструкцию против короткого замыкания.

Внутри катушки находится сердечник из ферромагнитного материала. Форма не важна, сечение лучше брать круглым. На высоких частотах магнитный поток (см. Преобразователь напряжения) выходит на поверхность сердечника, смысл применения ферромагнитных сплавов пропадает, иногда используется латунь (даже композитные материалы, диэлектрики). Снижает индуктивность, на высоких частотах запасаемая за период мощность невелика. Трюк проходит. У многих возникает вопрос – зачем нужен сердечник?

Сердечник катушки индуктивности выступает опорой, долговечным каркасом, усиливая магнитное поле. Индукция связана с напряженностью поля через постоянную магнитной проницаемости среды. У ферромагнитных материалов параметр поистине велик. В тысячи раз больше, нежели воздуха, большинства металлов. С ростом частоты необходимость в сердечнике снижается, возникают некоторые негативные эффекты, два из которых особенно важны:

Линии магнитного поля, сформированные опилками

1. Переменное магнитное поле наводит вихревые токи, посредством которых функционируют индукционные плитки. Результат представите сами: какой нагрев сердечника вызовет. Сердечники силовых трансформаторов собираются из специальной электротехнической стали с высоким сопротивлением, разбиваются тонкими листами, изолированными взаимно слоем лака. Шихтование позволит сильно снизить влияние вихревых токов.
2. Второй эффект называется перемагничиванием. Отнимает энергию поля, вызывает нагрев материала. Явление характерно для ферромагнитных материалов, устраняется использованием латуни.

В микрополосковой технологии предусмотрено исполнение индуктивностей в виде плоских спиралей: проводящий материал через трафарет напыляется на подложку (возможный метод). Напоминает конструкцию Николы Тесла. Номинал  катушка индуктивности имеет весьма малый, иного не надо на частотах СВЧ. Расчет ведется по специальным справочникам, хотя пользуются преимущественно инженеры-конструкторы.

Для намотки индуктивности изготавливают специальные приспособления, напоминающие катушку спиннинга. На ось одевается сердечник с ограничителем по бокам, вращая ручку, мастер внимательно считает количество оборотов, отмеряет нужную длину. Медленно, по способу челнока рука двигается влево-вправо, витки ровно ложатся последовательно.
