Резюме

Как видно установка поверхности может производиться самостоятельно без значительных навыков

Во время работы необходимо соблюдать все меры предосторожности и техники безопасности. Во время сверления и работы электрическим лобзиком на глазах обязательно должны быть защитные очки, которые уберегут от разлетающихся опилок

Во время монтажа розетки и подключения электрической части необходимо использовать инструменты, которые имеют диэлектрические рукоятки, защищающие от пробоя электрическим током. До начала работ необходимо обесточить автомат, который закреплен за подготовленным проводом на кухне.

В каких случаях снимается встраиваемая варочная панель

Встраиваемая панель обычно снимается в следующих случаях:

1. Не горит газовая конфорка или слабое пламя – причиной является недостаточная подача кислорода либо переизбыток углерода. Устраняется путем разборки конфорочной единицы, прочищаются воздуховоды, которые обеспечивают пламени достаточный приток кислорода;

2. Пламя загорается и сразу гаснет – если используется баллонная система газоснабжения, причину следует искать в нитке редуцирования, так как давление природного газа на порядок меньше, чем в системе «Баллон». Для устранения данной неисправности необходимо с помощью слесарного инструмента – отвертки — повернуть регулятор по часовой стрелке на редукторе баллона на одно деление;
3. Блок розжига не реагирует на плавный пуск – неисправность платы управления, может быть причина в неисправности пускового конденсатора, емкость которого должна быть 50-100 Рф. Замена его должна быть выполнена сервисом по обслуживанию.

Демонтаж встраиваемой варочной панели не составит большого труда. В случае с газовой варочной конструкцией обойтись без привлечения квалифицированного персонала крайне трудно, потому что должны быть соблюдены все меры безопасности СНиП, ППБ и правила электробезопасности.

Особенности и нюансы монтажа

Правила монтажа предписывают, что любые работы по подключению или переносу места расположения газового оборудования обязательно проводить в соответствии с действующими нормативами, правилами, предупредив газовые службы о замене нагревательного прибора. При покупке панели лучше сразу уточнить, как она крепится в столешницу. Имеет значение и материал самого основания, если с ДСП можно справиться самостоятельно, врезку в искусственный камень лучше доверить профессионалам.

Варочные поверхности легко можно встроить самому. Главное – правильно разметить столешницу, на которой выполняется монтаж. Если панель покупается под готовый гарнитур, стоит заранее измерить доступную ширину и толщину, особенно когда мебельный модуль нестандартный, создавался на заказ. Обычно установочные размеры варьируются в диапазоне 55-57 см. Стоит учесть и другие важные моменты:

• подводку к трубе следует подключать до установки гарнитура – это упростит крепление гаек;
• монтаж сильфонного шланга стоит проводить не через вентиль напрямую, а через штуцер или сантехнический сгон;
• при образовании соединения обязательно применяется льняная подмотка, обмазывается пастой для газа;
• при наличии электроподжига точку подключения к сети стоит вывести заранее;
• для повышения уровня безопасности можно врезать в трубе вентиль с термозапорным элементом, срабатывающий при достижении температуры в 80 градусов Цельсия;
• вырезанное в ДСП или дереве отверстие нужно тщательно промазать герметиком по бортам;
• по умолчанию, в комплектацию варочных панелей входят жиклеры для магистральной подачи газа, для соединения с баллоном/газгольдером их нужно купить отдельно.

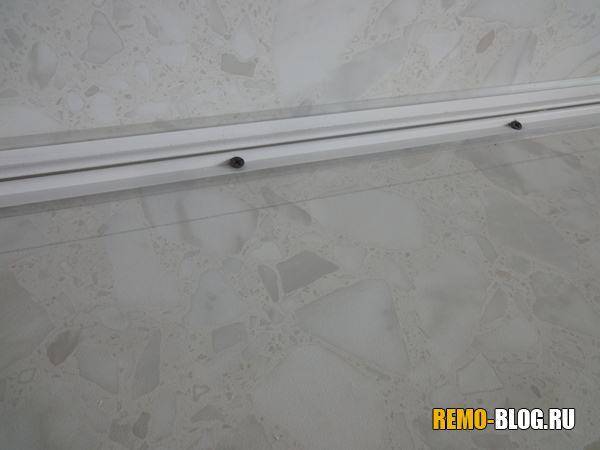

Герметизация

Уплотнительная лента наматывается еще перед размещением самого устройства. Сажать ее советуют согласно определенным правилам. Обычно уплотнитель идет в комплекте с варочной панелью и является самоклейкой: покрытой клеем, закрытой защитной пленочкой. Разъединять резинку и бумажную основу следует постепенно по мере стыковки с поверхностью, чтобы не спутать ее. Посадить уплотнитель требуется единым куском. Термолента должна следовать по периметру отверстия на лицевой стороне мебельного короба. Уголки обходятся поворотом, чтобы исключить любое разрезание ленты. Два конца прокладки должны в результате состыковаться так, чтобы не осталось никаких пробелов.

Некоторые производители предоставляют вместе с варочной поверхностью еще и алюминиевый уплотнитель. Как именно его устанавливать, написано в прилагаемой инструкции. Однако использование двухсторонней клейкой ленты специалистами не рекомендуется – при необходимости снять панель возникнут большие сложности, и она даже сможет поломаться. Нанесение герметика необходимо, чтобы предотвратить попадание воды внутрь столешницы во время ее использования. Это может быть либо акриловый раствор, либо же нитролак, который наносится тонким слоем на внутреннюю поверхность торцов отверстия.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Нанесение разметки на столешницу

Размеры для технологического отверстия в столешнице могут быть указаны изготовителем в инструкции. Если их нет, придётся снять мерки самостоятельно. Это несложно. Для этого нужно перевернуть панель и снять её размеры, учитывая, что она должна лежать на столешнице по всему периметру. Для удобства можно изготовить шаблон, вырезав его из листа картона по соответствующим размерам. Затем перенести размеры на столешницу, используя длинную линейку, угольник или подготовленный шаблон. С максимальной точностью, чтобы избежать кривизны, карандашом или маркером нанести контур на столешницу.

https://youtube.com/watch?v=gZhAjE8tk2k

Это интересно: Как установить инфракрасный обогреватель самостоятельно: разъясняем тщательно

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

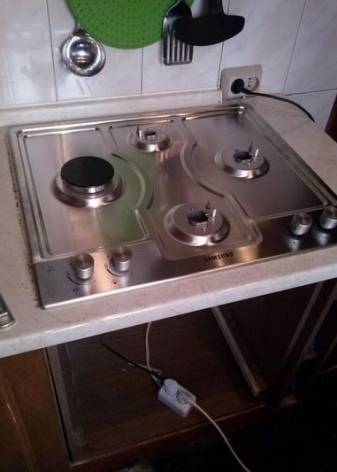

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

Подключение газовой панели

Понадобятся следующие инструменты:

• Разводной ключ.
• Малярный скотч.
• Электролобзик и дрель.
• Набор отверток и гаечных ключей.
• Острый нож, герметик.

Газовая панель устанавливается в столешницу, так же как и электрическая. Между варочной панелью и стеной необходимо оставить свободное пространство не меньше 55 миллиметров.

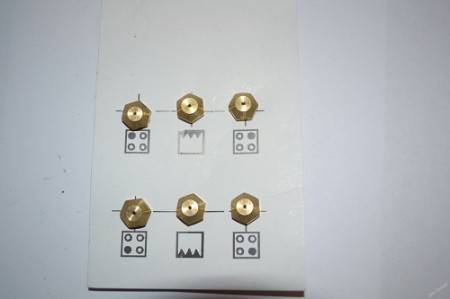

Далее нужно подобрать жиклеры для газа, если они не продавались вместе с панелью. Для природного и баллонного газа необходимы разные жиклеры, какие именно – можно узнать у продавца-консультанта. Жиклеры вкручиваем торцевым ключом нужного размера.

После этого фиксируем уголок для подачи газа. Понадобится гибкая трубка, так как все современные варочные поверхности подключаются к электросети для запуска горелок.

После окончания этих операций вставляем панель в столешницу. Варочная панель фиксируется снизу специальными лапками. Если между панелью и столешницей остается щель, ее можно закрыть уплотнителем или залить герметиком. Чтобы подключить панель к газовой трубе, необходим стальной гофрированный шланг, обязательно сертифицированный местной газовой службой.

И напоследок нелишним будет напомнить, что с газом и электричеством нельзя обращаться легкомысленно. При всей кажущейся простоте вышеописанных работ, их выполнение требует наличия хоть каких-то знаний, умений и опыта. Так что если вы не уверены в своих силах, вызывайте специалистов.

Важно: любые работы с газовой трубой в доме должны выполнять специалисты газовой компании!

Я уже в предыдущих статьях подробно рассказывал о том, как и своими руками электрическую варочную панель. Осталось только раскрыть вопрос по самостоятельной установке встраиваемой варочной поверхности в мебель кухни. Сразу отмечу, что эту работу не тяжело будет сделать своими руками, не обращаясь к помощи мастера.

С каждой варочной панелью идет инструкция
с картинками, в которой достаточно информации для установки. Но в инструкции, как правило, упускается несколько важных моментов, касающихся вырезки отверстия под нишу, а так же то, где лучше и как установить электрическую розетку для подключения варочной поверхности.

Газовая и электрическая варочные панели
устанавливаются практически аналогично, только подключение газовой поверхности лучше доверить профессионалам. Но если решите все сделать своими руками, тогда учитывайте что есть разные горелки под сжиженный и природный газ, а после окончания работ проверьте мыльной водой отсутствие утечек газа.

Установка варочной панели

Когда вы уже сделали выбор в пользу определенного типа панели, можно приступать к ее установке. У вас есть возможность это доверить профессионалу либо сделать самостоятельно. Установка современной варочной панели в столешницу своими руками не требует никаких особых навыков и не займет у вас много времени. Вам понадобятся рулетка, карандаш, электродрель и электролобзик. Прежде всего, нужно определить размеры панели – они в основном указаны в инструкции, но можно измерить их и с помощью рулетки. Преимущественно плиты имеют стандартные размеры – 50 на 60 см, но бывают исключения. К полученным измерениям необходимо добавить 1-2 мм с каждой из четырех сторон, чтобы был небольшой зазор между панелью и столешницей. Затем нужно сделать разметку на столешнице, начертив карандашом контуры вашей плиты.

Основным требованием безопасности при выборе места на столешнице является то, что расстояние от края стола до плиты должно быть не менее 5 см с каждой стороны. После разметки берем электродрель и делаем четыре отверстия в каждом углу разметки. Рекомендуется использовать сверла диаметром 8-10 мм, чтобы потом туда легко вошло полотно электролобзика. Затем ним аккуратно выпиливаем пространство для варочной панели. После этого места пропила понадобится обработать силиконом или акрилом. Это требуется для защиты деревянной поверхности от грязи и влаги.

Также необходимо нанести силикон на периметр вырезанной ниши, так сказать, сделать небольшой бортик. Если есть возможность, то нужно дать силикону немного просохнуть в течение 1-2 часов. Если нет, то можно сразу укладывать туда панель. Часто в комплекте с ней идут липкие ленты либо специальный пластилин, которым нужно обработать ее края. В таком случае необходимо применить их в соответствии с инструкцией, тогда герметизация среза столешницы будет на самом высоком уровне. Если в комплекте ничего такого нет, то достаточно и силикона.

Укладываем подготовленную панель в нишу и удаляем излишки силикона. Затем, используя специальные зажимы из комплекта, закрепляем панель под столешницей. Осталось только подключить варочную панель к источнику питания. Если у вас газовое оборудование, то его подключение безопаснее доверить профессионалам. В случае когда вы сами подключили газовый шланг, обязательно проверьте все стыки с помощью мыльной воды – там не должны образовываться пузыри, а иначе это говорит о неполной герметизации, что может привести к утечке газа. К электрической или индукционной панели нужно просто подсоединить вилку и включить ее в розетку. Все, можно приступать к приготовлению обеда.

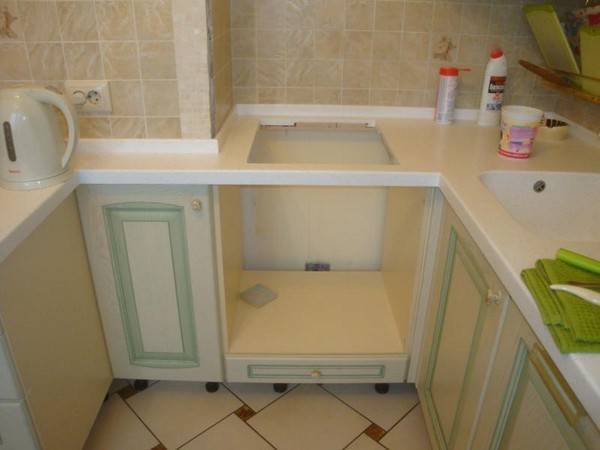

Установка газовой варочной панели: два способа вырезать отверстие

Вырезать посадочное отверстие для варочной панели можно с помощью трех различных электрических инструментов – это лобзик, дрель или ручная фрезерная машинка. Наиболее точный и красивый рез получается при использовании ручного фрезера, но о наличии его в домашней мастерской человека, не связанного со строительством, можно даже и не спрашивать. Лобзик также найдется не у каждого, но он, по крайней мере, стоит не очень дорого, и для проведения этих работ его можно купить. Ну а дрель имеется практически у каждого хозяйственного мужчины. С нее и начнем, но для начала предупрежу о качестве полученного с помощью дрели отверстия – оно, можно сказать, отвратительное. Рваные края герметизировать довольно сложно, а делать это нужно обязательно, и в этом отношении возникнут проблемы. В принципе, они решаемые, но об этом чуть позже.

После того, как отверстие будет готово, в обязательном порядке нужно выполнить его гидроизоляцию – при попадании воды или даже просто влаги в торец столешницы имеется очень большая вероятность того, что материал, из которого она изготовлена, разбухнет, и столешница испортится. Как правило, торец выреза обрабатывают силиконом. Если вы вырезали отверстие дрелью, то сделать это качественно будет достаточно сложно – придется повозиться.

Как провести пробный пуск?

После того как варочная газовая панель будет установлена на предназначенное для нее место, подключена к магистрали, следует позаботиться о ее пуске и проверке герметичности образованных соединений. Для этого нужно открыть газовый вентиль (запорный кран), на слух и обоняние проверить отсутствие утечки. Если проблем не наблюдается, можно приступить к попеременному включению горелок панели

Важно учесть, что первое время из конфорок выходит воздух

Давление в магистрали не слишком высокое, поэтому рассчитывать стоит на срок до минуты, после чего из горелки должен пойти газ. После того как все вентили проверены на работоспособность, можно установить на поверхность поддерживающую решетку для размещения посуды и пользоваться всеми возможностями варочного агрегата в штатном режиме.

При наличии электрической системы розжига огня, может потребоваться дополнительное подключение оборудования к системе питания. Для этого следует предусмотреть в зоне доступа наличие влагозащищенной розетки, позволяющей обеспечить бесперебойное электропитание.

Основной критерий правильного и точного монтажа варочной панели – соблюдение требований безопасности. Располагать встраиваемую газовую технику нужно таким образом, чтобы ее можно было соединить с магистральным трубопроводом. Расстояние между панелью и трубой может варьироваться за счет использования гибкой подводки. Расстояние от стояка при этом не регламентируется, но нормативы предусматривают:

• сохранение расстояния не менее 20 см сбоку от источника нагрева до места крепления отключающего крана;
• при стандартной разводке соединительный штуцер должен располагаться на одном уровне с местом врезки в трубу;
• при верхнем подключении высота крана, перекрывающего подачу газа, должна составлять не менее 1,5 м от пола.

Решетки

Решетки бывают различной конфигурации:

• единая конструкция, закрывающая всю рабочую область;
• две половинки;
• индивидуальная деталь для каждой конфорки.

В уходе практичнее последние, поскольку чистить маленькие элементы сподручнее. Кроме того, если позволяет материал, то их разрешается мыть в посудомоечной машине.

Деталь может быть сделана из эмалированной стали или чугуна.

1. Эмалированная сталь – имеет меньшую стоимость, более легкая и просто чистится за счет гладкой поверхности. Но особой прочностью не отличается. Материал может прогибаться под тяжелой кастрюлей, а эмаль со временем повреждается и скалывается.
2. Чугун – очень прочные и устойчивые за счет большой массы. Долго не гнутся и сохраняют красоту (при правильном уходе). Чугун обладает пористой структурой и хорошо впитывает загрязнения, при этом очистить их не так-то просто. Мыть в посудомойке его нельзя, иначе появится ржавчина.

Установка варочной панели в столешницу

Для установки варочной панели в столешницу понадобится электродрель и электролобзик.
Если электродрель есть практически в каждом хозяйстве, то электролобзик чаще всего приходится покупать.

Учитываете
, что со стеклокерамической поверхностью надо быть очень аккуратным, что бы не повредить ее при установке. Так что взвесьте все за и против, и если решитесь делать все самостоятельно- действуйте согласно нашей инструкции. Если мебель делается по индивидуальному заказу, тогда размеры под мойку и варочную панель сообщите мебельщикам. Они сделают вырезку на этапе изготовления. Это самый оптимальный вариант. После сборки кухонной мебели, переходите сразу к пятому пункту.

Я все же выбрал индукционную варочную панель. Потому как у меня нет газа в доме, а обычную электрическую не хотелось. Панель от производителя HANSA, обязательно будет статья про нее, но сегодня не об этом. Сегодня мне нужно установить эту варочную панель в столешницу! Причем я раньше этого никогда не делал, только видел как делают мастера. Но отдавать 2000 – 2500 рублей, за установку поверхности что-то не очень хотелось и поэтому решил установить сам, в принципе у меня получилось, думаю и у вас получится …

Статья будет с картинками, так что читайте и смотрите все по шагам.

Ребята для начала — . Обязательно читаем статью, чтобы затем не переделывать проводку по несколько раз!

1) Инструмент. Для установки (врезки) варочной поверхности, нам понадобиться электролобзик, дрель, рулетка, карандаши для разметки и ровная доска, примерно 1 метр (у меня осталась от мебели) или большая линейка.

2) Определяем место, куда будем врезать панель, у меня это место над пустотой для духового шкафа. Конечно панель можно врезать и над шкафчиками с посудой и кухонной утварью, но как я считаю это не очень правильно.

3) Примеряем панель на глаз. Главное чтобы оставалось достаточно места по краям.

4) Теперь самое сложное нужно отметить размеры на столешнице. Для начала я определил центр, просто замерил расстояние (куда будет производиться установка) и отметил центр.

5) Теперь берем книжку, в ней есть все необходимые размеры, нужно постараться их соблюдать. Для начала я определяю зазоры по горизонтали. ТО есть какой размер нужно отложить от стены и какой оставить до края столешницы. Причем эти размеры уже указаны производителем, вот они на картинке – X и X1. X – 50 mm (до стены), X1 – 60 mm (до края). Откладываем эти размеры. У меня прикреплен уголок, он 30 mm, поэтому от него я откладываю еще 20 mm и того 50 mm. В конце остается именно 60 mm, там даже мерить не нужно.

6) Теперь нам важен Размер «A» — это ширина плиты, у нас он 560 mm, то есть по 280 mm от центра (который мы отложили). От центра на расстоянии 280 mm чертим две параллельные линии. И в итоге у нас получаются все размеры. Вот посмотрите.

7) Теперь берем дрель, вставляем сверло на 8 – 10 мм (чтобы поместилась пилка лобзика) и сверлим. Нам нужно просверлить три – четыре отверстия (можно три, тогда последний угол в котором не сверлим – к нему будем резать). Вот мои три отверстия.

8) Далее берем электролобзик и начинаем резать столешницу, все строго по размеру. Нужно отметить размеры, которые есть в инструкции уже с зазорами. Придется попотеть столешница сложно пилится, но уже через 20 – 25 минут все было готово.

Задумались о самостоятельном изготовлении мебели для кухни? Тогда самое время вам узнать, что изготовить ее – это сделать только полдела, а вторая половина этого дела заключается в комплектации мебели всевозможным оборудованием. Это и встраиваемые стиральные и посудомоечные машины, и мойка, и духовка, и, конечно же, варочная панель, о которой пойдет речь в данной статье. Вместе с сайтом сайт мы разберемся с вопросом, как производится установка варочной панели своими руками и как ее подключить к домашнему газопроводу и электрической проводке.

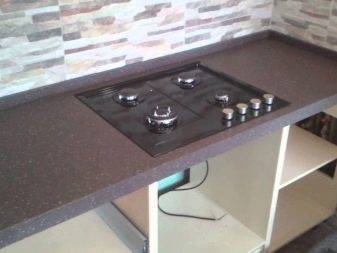

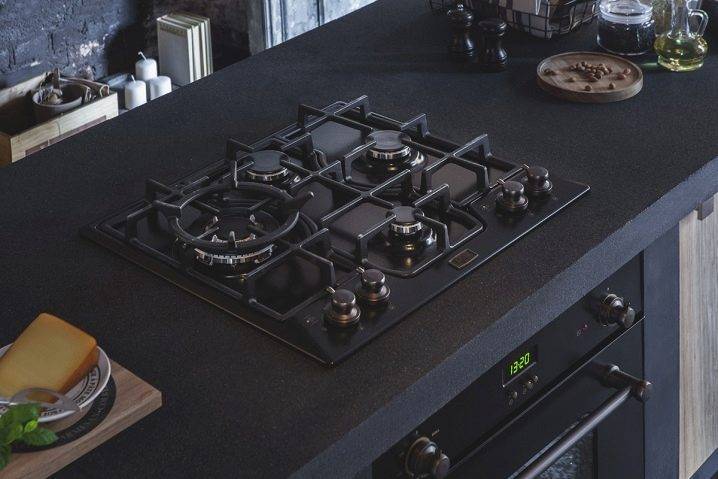

Монтаж варочной панели фото

Что нужно знать?

При монтаже варочной газовой панели в столешницу обязательно следует выдерживать расстояние до кромок поверхности. Оно должно быть не менее 5 см с каждой стороны, иначе при пилении можно будет разрушить слишком тонкую стенку. Толщина самой столешницы также имеет значение. Не рекомендуется монтировать встраиваемое оборудование в конструкции тоньше 38 мм из-за низких несущих способностей.

Для проверки герметичности соединений при пуске газа используется мыльный раствор. Им густо покрывают все гайки и стыки, проверяя эти места на наличие вздувающихся пузырей – они свидетельствуют об утечке.

Перед началом полномасштабной эксплуатации плиты следует проверить ее работу с разными режимами регулировки. Ни в одном из них пламя не должно гаснуть – это очень опасно. Если при попытках проверить изменение интенсивности горения регулировка не меняет подачу голубого топлива, нужно отключить плиту, обратиться в сервисный центр или к продавцу. Возможен брак товара. Правильно проведенная в квартире или частном доме установка варочной газовой панели в столешницу позволяет соблюсти все нормативы и обеспечить эффективную эксплуатацию оборудования.

О том, как правильно установить варочную газовую панель, рассказано в видео ниже.
