Перенос (добавление) розеток и выключателей с подключением в электромонтажную коробку (старый подрозетник)

Если вы все-таки не хотите искать распределительную коробку, или вы нашли коробку, но не можете разобраться в переплетении проводов, можете подключиться к существующей электромонтажной коробке, таким образом сделав из нее дополнительную распределительную коробку. Я обычно так и делаю. Неохота искать коробку, по-новой штробить стены, если нужно опустить выключатель на 70 см, или добавить розетку.

В этом случае расход провода, времени и количество отбитых пальцев — минимальны.

Сколько не бери — все ровно второй раз бежать придется. Как ни странно, но эта пословица относится и к ремонту квартиры своими руками. Вроде все посчитали, все померили, но опять не хватило. Или случается другая крайность — купить лишних материалов на кругленькую сумму, тоже не хочется. Касаемо электроматериалов, это особенно неприятно, так как эти вещи не из дешевых, так как же произвести правильный расчет электропроводки при ремонте новой квартиры без отделки

Закупка кабеля тоже дело серьезное. Во-первых, покупать его стоит в проверенных местах, со всеми документами и т.п

Не будем на этом акцентировать внимание. Все мы считаем деньги и покупаем для себя

Но желание купить «получше и подешевле», тут может не сработать. Как правило, цены пропорциональны качеству материала. Так сколько же брать?

Расчет вводного кабеля

После подсчета суммарной мощности однофазных потребителей рассчитывается соответствующий ей ток по формуле:

где P – подсчитанная вами суммарная мощность, Вт;

U – напряжение сети, равное 220 В;

cos (φ) – коэффициент мощности, для бытовых приборов принимается равным единице;

Ки– коэффициент одновременности включения нагрузки, учитывающий, что ваши электроприборы вряд ли будут работать одновременно. Его точное значение трудно предугадать, поэтому для расчетов можно принять Ки = 0,75.

Для трехфазной нагрузки в сети напряжением 380 В ток подсчитывается по формуле:

Теперь можно узнать сечение вводного кабеля, по которому будет осуществляться питание квартиры или загородного дома. Для его выбора необходимо воспользоваться таблицей расчета сечений кабелей с поливинилхлоридной и полимерной изоляцией. Такую изоляцию имеют большинство изделий, использующихся для прокладки бытовых электропроводок. Для резиновой изоляции и сшитого полиэтилена нужна другая таблица, ее можно найти в ГОСТ 31996-2012.

Для того, чтобы определить допустимую нагрузку на четырехжильные и пятижильные кабели, данные из таблицы нужно умножить на коэффициент 0,93.

Есть и ограничения для минимального сечения кабельных линий.

Расчет электропроводки дома загородного

Расчет электропроводки должен учитывать необходимое количество используемого оборудования, его вид и номенклатуру, а также мощность и спецификацию. Общий расчет потребляемой мощности электроприборов загородного дома осуществляется следующим образом:
• вычисляется номинальная мощность всех электроприборов и оборудования
• полученная цифра умножается на «коэффициент одновременности», равный 0,7
• полученное значение укажет нагрузку, в значение которой необходимо заложить запас мощности.

вычисление мощности электроприборов в доме

Расчет электропроводки базируется на мощности бытовых электроприборов, используемых в доме. В загородном доме это минимальный набор бытовых электроприборов, поэтому общая потребляемая мощность будет незначительна. Бытовые нагревательные приборы обладают такой мощностью:
• электронагреватель — 2 кВт
• электрочайник – 2 кВт
• телевизор – 1 кВт
• холодильник – 0,7 кВт
• освещение дома – 0,5 кВт
• бытовые электроприборы.

Таким образом, при минимальном наборе электроприборов, потребляемая мощность составит примерно 8 кВт. Расчетная площадь одноэтажного загородного дома, состоящего из 2-3 комнат, составляет 35 кв.м. Умножаем вычисленную мощность на коэффициент 0,7 и получаем цифру 4,8.

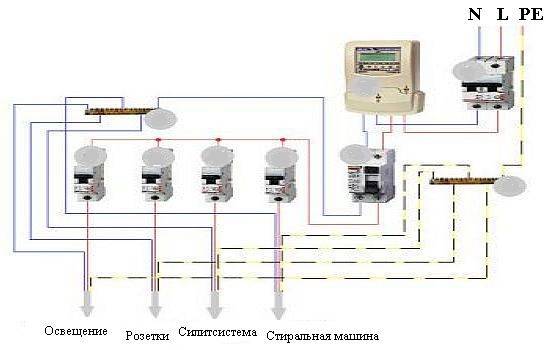

Разбиваем условно будущую электропроводку в доме на такие группы:
• освещение комнат дома
• розетки комнат (по 1 розетке на комнату)
• розетки коридора.

Для освещения и розеток комнат необходимо учитывать пиковую нагрузку в вечерние часы, а также в выходные дни.

выбор сечения кабеля проводки дома

Определив потребляемую мощность электроприборов загородного дома, и учитывая напряжение сети дома, можно вычислить величину тока, который будет протекать по кабелю, и выбрать его сечение. Для расчета значения тока используют известную формулу: I=W/U,
где: I — нагрузка
W — суммарная мощность электроприборов
U — сетевое напряжение 220 В.

По вычисленному значению величины тока, подбирают минимальные сечения кабеля. Традиционно для розеточных групп используют трехжильный кабель. Минимальное сечение одной жилы – 2,5 кв.мм, для освещения используют кабель аналогичной марки с сечением – 1,5 кв.мм.

Затем рисуется схема разводки электропроводки для каждой комнаты.
Как рассчитать метраж кабеля с помощью персонального компьютера, показано в этом видео.

Перенос (добавление) розеток и выключателей с подключением в распределительную коробку

Тут основные рекомендации те же. Но перед тем как добавлять (переносить) розетки, рассчитайте нагрузку. Советская электропроводка выполнялась из алюминиевых двух и трехжильных проводов с литыми жилами. Такая проводка выдерживает кратковременную нагрузку до 25 ампер. Если ваша нагрузка будет больше, лучше сразу поменяйте проводку.

Да, еще. Распределительная коробка — это такая черная блямба на стене у потолка, которая постоянно мешает клеить обои вашей жене. Но если ваша жена не любит клеить обои (что по моему мнению маловероятно) или у вас стены гладкие и найти коробку вы не можете, то ищите .

Расчет максимального тока для каждой группы потребителей

После того, как для каждой группы была найдена потребляемая мощность, можно рассчитать максимальный ток. Коэффициент спроса (Кс) лучше принять везде равным 1, так как не исключается использование одновременно всех элементов одной группы (например, вы можете включить одновременно все бытовые приборы, относящиеся к одной группе потребителей). Тогда формулы для однофазной и трехфазной сети будут иметь вид:

Iрасч = Pрасч / (Uном * cosφ)
для однофазной сети , в этом случае напряжение в сети 220 В,

Iрасч = Pрасч / (√3 * Uном * cosφ)
для трехфазной сети , напряжение в сети 380 В.

Значение косинуса для бытовых приборов и освещения лампами накаливания принимается равным 1, для светодиодного освещения – 0,95, для люминесцентного освещения – 0,92. Для группы находится среднеарифметический косинус. Его значение зависит от того, какой косинус у прибора, потребляющего наибольшую мощность в данной группе. Таким образом, зная токи на всех участках проводки, можно приступить к выбору сечения проводов и кабелей.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Также читают:

• Типовая схема электропроводки в 3-х комнатной квартире
• Калькулятор для расчета сечения кабеля
• Как рассчитать количество точечных светильников

Перед проведением монтажа проводки вам необходимо провести правильный расчет длины кабеля. Провести правильный расчет можно с помощью двух способов. В первом способе вам потребуется опираться на готовую схему, которую вы должны были составить заранее. Второй способ предполагает в себе подсчет длины кабеля по суммарной площади комнат.

Какой из этих способов вы выберете решать только вам. В этой статье мы подробно расписали, как рассчитать количество кабеля для электропроводки в частном доме.

Расчет длины кабеля с помощью схемы

Расчет количества кабеля будет выполнить намного проще, если вы уже составили готовую схему.

Вот основные моменты, которые вы обязательно должны были указать на схеме:

1. Необходимо указать точное количество всех выключателей, розеток и распределительных коробок, которые будут находиться в комнате. Также для более точного расчета длины кабеля необходимо правильно указать их высоту расположения от пола.
2. Указать нужно не только места установки основного освещения, но и места для установки дополнительного освещения. К дополнительному освещению относят: бра, точечные светильники. Перед тем как рассчитать длину кабеля на электропроводку вам необходимо определиться с высотой потолка. Если потолок опускаться не будет, тогда запас должен составить 20 см. Если он опустится на 30 см, тогда запас должен составлять 50 сантиметров.
3. При составлении схемы обязательно указывайте, какое сечение кабеля будет использоваться. Например, для освещения подойдет провод 3х1.5 мм. Для розеток лучше использовать мощный провод 3х2.5 мм. Для подключения мощных приборов в своем доме используйте провод 3х4 мм.

Как видите, чтобы произвести правильный расчет длины провода необходимо учитывать и его сечение. Тогда вы точно сможете определиться, сколько кабеля нужно на квартиру. С сечением для бытовых приборов лучше определиться еще перед составлением схемы. Это все, потому что мощные приборы лучше подключать сразу от щитка. Проводка в бане требует обязательного расчета схемы.

После подготовки наглядного проекта вы поймете, сколько кабеля нужно на электроснабжение дома или квартиры. Еще лучше будет, если вы сразу произведете разметку на стенах. Для этого необходимо просто начертить линии и рассчитать суммарное количество каждого из проводов.

В каждый расчет вам также следует вносить некоторые корректировки. К основным корректировкам относят:

1. Все количество проводов вам необходимо умножить на 1.2. Благодаря этому расчету у вас не возникнет ситуации с нехваткой проводов.
2. Для выключателей запас длины обязательно должен составлять не менее 15 см.
3. Если вы еще не определились, какой потолок у вас будет, тогда на запас лучше оставлять 50 см.
4. Для проведения работ в распределительном щитке запас прочности должен составлять 50 см.

Схема в помощь!

Лучше и точнее всего выполнять расчет, предварительно составив схему электропроводки в доме.

На подготовленном проекте должны быть указаны следующие моменты:

Точное количество розеток, выключателей и распределительных коробок, а также высота их крепления и способ подключения к сети (через распределительные коробки в комнатах либо напрямую от щитка)

Подробнее о расположении розеток в квартире читайте в статье: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html.
Места установки всех осветительных приборов в комнатах: бра, люстр и что самое важное – точечных светильников. Кстати, перед тем, как рассчитать длину кабеля на электропроводку, определитесь с высотой потолка

Вы должны понимать, что запас будет около 20 см, если потолки не будут опускаться, и около 50 см, если потолок опуститься на 30 см.
Выбранное сечение кабеля для розеточной группы, подключения мощных электроприборов и линии освещения. К примеру, при проектировании освещения обычно используются провода сечением 3*1,5 мм 2 , на розетки нужен кабель с более мощными жилами – 3*2,5 мм 2 . Что касается мощных электроприборов, то даже для подключения варочной панели должен использоваться кабель сечением 3*6 мм 2 (cогласно СП 256.1325800.2016 п. 10.2). Как Вы понимаете, это очень важный момент при расчете длины проводки, т.к. покупать придется каждый тип проводов отдельно в нужном количестве. Рассчитать сечение кабеля по мощности и току можно без особых проблем.

Кстати, с подключением бытовой техники нужно тоже определиться сразу. Скорее всего, на каждую группу электроприборов придется вести отдельный провод от щитка, а не просто выводить новую линию от распределительной коробки в комнате!

Уже подготовив наглядный проект электропроводки, можно подсчитать, сколько кабеля нужно на электроснабжение дома либо квартиры. Конечно, идеально будет сразу же выполнить разметку стен и потолка под проводку, чтобы потом просто рулеткой замерить все отчерченные линии и рассчитать суммарное количество каждого из типов проводов для проектируемой сети, но, как показывает практика, этого никто не делает.

Дополнительно в расчет Вы должны внести следующие корректировки о которых, возможно, не знали:

• Суммарное количество проводов умножьте на коэффициент 1,1-1,2. Это запас, который не допустит ситуации, когда до розеток не хватило несколько метров и приходится идти докупать материал.
• На розетки и выключатели оставьте запас длины не менее 20 см для соединения электрических проводов.
• Если не определились с потолком, лучше рассчитать запас не менее 50 см кабеля на подключение светильников.
• Для сборки распределительного щитка запас должен быть около 50 см.

Вот по такому принципу можно самостоятельно рассчитать количество материалов на монтаж электропроводки в доме либо квартире. О более простой технологии расчетов мы расскажем ниже.

Методы монтажа

Мы рассмотрели, как производится расчет электропроводки, но учтите, что ее стоимость зависит от типа установки, поэтому рассмотрим и ее. Она бывает:

Первый метод электрической проводки предполагает укладку кабелей в гофрированной трубе, пластиковых коробках или каналах, в специальных плинтусах или просто скрученный провод крепят на керамических изоляторах. Но отметим, что последний тип, с применением изоляторов, считается ретро методом, и если раньше его уже не использовали, то в последнее время он вновь вошел в моду, и его применяют на дачах для монтажа электропроводки в деревянных домах.

Принцип открытого типа проводки, предполагает укладку кабеля в специальные пластиковые, гофрированные или металлические каналы или трубы, которые крепятся дюбелями или винтами к поверхности стены, потолка или пола. Фактически линия проводки на виду, но ее видом не портится дизайн помещения, а наоборот данные короба и каналы можно окрасить в любой понравившийся цвет, который подходит к интерьеру квартиры.

Второй метод предусматривает расположение кабелей в стене и в потолке. Данный способ применяют при монтаже подвесного или натяжного потолка, а также прокладка электропроводки может производиться в пространстве между плитами и даже под полом.

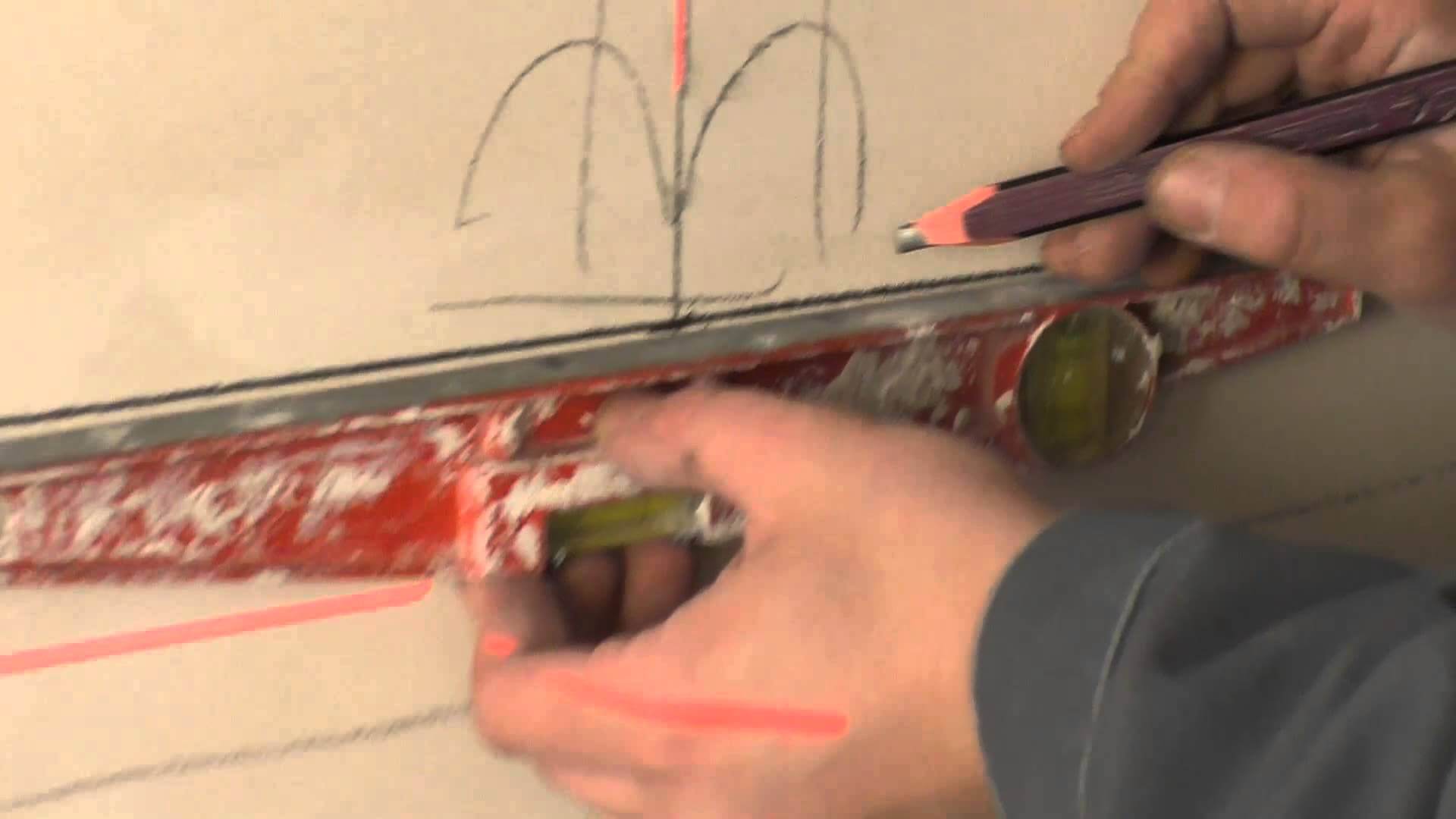

Для монтажа розетки или выключателя самым трудоемким считается штробление, то есть выдалбливание канав в поверхности для укладки проводов и кабелей. Эту работу делают, применив штроборезку, перфоратор с алмазным сверлом или болгарку. Далее для углубления штроб используют молоток и зубило.

После того, как канавы пробиты, в них, согласно схеме разводки укладывают кабель и устанавливают штепселя и розетки, а также автоматы, распределительные коробки, щиты, счетчик, защитные автоматы и др. После того как монтаж выполнен, шпатлевкой замазывают канавы и производят финишную обработку стен, потолка или пола.

Этот вид проводки применяют в жилых и производственных помещениях, но в деревянных строениях ее не монтируют.

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

• безопасность;
• надежность;
• экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода — это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Правильному подбору проводника посвящёна отдельная глава в ПУЭ: “Глава 1.3. Выбор проводников по нагреву, экономической плотности тока и по условиям короны”.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок“). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

1. Напряжение питания (однофазное или трехфазное).
2. Материал проводника.
3. Ток нагрузки, измеряемый в амперах (А), или мощность — в киловаттах (кВт).
4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину — 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок“, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением.

Допустимая плотность электротока

Плотность тока определяется очень просто, это число ампер на сечение. Существует два варианта проводки: открытая и закрытая. Открытая допускает большую плотность тока, за счет лучшей теплоотдачи в окружающую среду. Закрытая требует поправки в меньшую сторону, чтобы баланс тепла не привел к перегреву в лотке, кабельном канале или шахте, что может вызвать короткое замыкание или даже пожар.

Точные тепловые расчеты очень сложны, на практике исходят из допустимой температуры эксплуатации наиболее критичного элемента в конструкции, по которой и выбирают плотность тока.

Таким образом, допустимая плотность тока, это величина, при которой нагрев изоляции всех проводов в пучке (кабельном канале) остается безопасным, с учетом максимальной температуры окружающей среды.

Таблица сечения медного и алюминиевого провода или кабеля по току:

В таблице 1 приводится допустимая плотность токов для температур, не выше комнатной. Большинство современных проводов имеют ПВХ или полиэтиленовую изоляцию, допускающую нагрев при эксплуатации не более 70-90°C. Для «горячих» помещений плотность токов необходимо снижать с коэффициентом 0.9 на каждые 10°C до температур предельной эксплуатации проводов или кабеля.

Теперь о том, что считать открытой и что закрытой проводкой. Открытой является проводка, если она выполнена хомутами (шинкой) по стенам, потолку, вдоль несущего троса или по воздуху. Закрытая проложена в кабельных лотках, каналах, замурована в стены под штукатурку, выполнена в трубах, оболочке или проложена в грунте. Также следует считать проводку закрытой, если она находится в распределительных коробках или щитках. Закрытая охлаждается хуже.

Например, пусть в помещении сушилки градусник показывает 50°С. До какого значения следует уменьшить плотность тока медного кабеля, проложенного в этом помещении по потолку, если изоляция кабеля выдерживает нагрев до 90°C? Разница составляет 50-20 = 30 градусов, значит, нужно трижды использовать коэффициент. Ответ:

Подключение к электросетям общего назначения

Подключение к ЛЭП осуществляется специалистами Энергонадзора по согласованному проекту. Подключение осуществляется воздушным способом с применением изолированного кабеля (самонесущего изолированного провода), в соответствии с ПЭУ.

Входные воздушные линии крепят на капитальные конструкции загородного дома с использованием изоляторов, трубостоек или кронштейнов. Расположение входных линий должно находиться вблизи счетчика электроэнергии. На данном этапе энергоснабжения частного дома можно столкнуться с ограничением потребляемой мощности.

Это ограничения по мощности для домов:
• в дачных поселках – 3 кВт.
• в населенных пунктах – 6 кВт.
• в новых коттеджных домах – 20 кВт.
В случае превышения лимита потребляемой мощности имеется возможность использования второстепенной автоматики, обеспечивающей работу потребителей.

Наиболее востребованной схемой энергоснабжения дома является однофазная схема. При значительном количестве мощных бытовых электроприборов и потреблении энергии, превышающей 4 кВт/ч, применяют трехфазную схему подключения (три линейных и один нейтральный провод).
Количество жил кабеля вводного для однофазной схемы подключения входа – 2, для трехфазной схемы – 4.
После подключения к электросетям, самое время подумать: «Как рассчитать электропроводку в доме».

Факторы, влияющие на нагрев кабеля

В определении необходимого сечения провода большую роль играет сам проводник электричества

Поэтому данный тип расчета обязательно должен брать во внимание этот параметр. Иначе невозможно избежать перегрева кабеля

На процесс нагревания проводов могут оказывать влияние такие факторы:

площадь сечения жилы. Здесь необходимо понимать, что чем больше будет сечение у провода, тем ток больших значений он сможет через себя пропустить в безопасном режиме;

Марки кабелей

• из чего изготовлен кабель. Выбирая провод для подключения к нему электроприборов или как элемент проводки, нужно помнить, что медные изделия обладают меньшим сопротивлением. Из этого следует, что такие провода будут нагреваться значительно медленнее, к примеру, алюминиевых аналогов.
• тип исполнения проводки. Одиночный кабель, идущий в проводке, всегда будет пропускать через себя ток более высокого значения, чем при параллельной прокладке с остальными проводами;
• тип исполнения прокладки. При помещении проводящих ток элементов в трубу они будут нагреваться значительно быстрее, чем при использовании открытого варианта проводки. Это связано с тем, что последний вариант способствует более эффективному охлаждению;

Открытая проводка

качество сделанной изоляции. Материал изоляции, а также ее качество оказывают прямое влияние на температурный диапазон, который способен выдерживать провод с определенным сечением.

Как видим, не только сам кабель, но и его расположение может оказывать влияние на нагрев проводника, что, в конечном счете, если расчеты не проводились или здесь имелись ошибки, приведет к негативным последствиям. Поэтому расчеты сечения должны обязательно учитывать факторы нагрева.
