Плохо работает

Ну и последняя неисправность — тепловентилятор плохо греет воздух. В этом случае причиной поломки является загрязнение запчастей. Скорее всего ТЭН весь в пыли, в результате чего нагрев происходит слабо, к примеру, на второй скорости, как на первой. Для такого несложно ремонта отключите питание и сухой тряпкой либо пылесосом пройдитесь по всем элементам цепи, главное ничего не повредите. Сделали, но не помогло? Проверьте электрическую вилку, возможно виновата она. Включите обогреватель на несколько минут, после чего достаньте вилку с розетки и пощупайте электроды. Если один из них заметно теплее второго — сломана электрическая вилка, в результате чего бытовой обогреватель слабо выделяет тепло.

Вот и все советы по ремонту тепловентилятора своими руками! При самостоятельном выборе обогревателя рекомендуем отдавать предпочтение моделям с керамическим нагревательным элементом, а не спиралью. Больше советов по выбору тепловентиляторов для дома Вы можете прочитать в соответствующей статье!

Похожие материалы:

—>

Место поломки

Наступает зима, и мы вспоминаем о нагревательных приборах, которые были убраны весной в кладовки и на антресоли, и которые забыли отнести в ремонт, потому что они в конце февраля просто перестали работать. То ли устали, то ли что-то в них перегорело. Идти в сервисный центр не хочется, потому что по таким пустякам тратить свое время нет смысла, а покупать новый – «жаба давит». Что делать? Можно попробовать разобраться в конструкции нагревательного элемента и провести ремонт самостоятельно. Рассмотрим это на примере одного устройства. Попробуем разобраться в вопросе, как отремонтировать тепловентилятор своими руками.

Скажем прямо, в настоящее время производители этого вида отопительных бытовых приборов выпускают достаточно большую модельную линейку. Но все они практически имеют одну и ту же схему и устройство. Схема тепловентилятора проста. В ней установлен небольшой мощности электродвигатель, на вал которого насажена крыльчатка. Впереди на корпус устанавливаются нагревательные элементы спиралевидного типа, по которым пропускается электрический ток. Спирали нагреваются и передают свое тепло воздуху, который гоняет через них вентиляторная крыльчатка. Чем сильнее нагреваются спирали, тем больше тепла отдается помещению.

Создание будущего прототипа и этапы работ

Обогреватель «Доброе тепло» как прототип нашего

В основе устройства самодельного калорифера лежит принцип действия обогревателей «Доброе тепло».

Популярность они получили благодаря быстрому нагреву небольших помещений. При том, что затраты электроэнергии невелики, тепло в помещении распределяется равномерно.

Конструкция данных обогревателей несложна и практически безопасна. Дело в том, что основной нагревательный элемент заключен в материал, исключающий возможность пожара. К тому же, компактность прибора позволит занять ему в гараже немного места.

Подключив к такому самодельному калориферу таймер, можно регулировать режим его работы. Для зимнего времени года достаточно установить режим «час работы, два — отключение».

За один час обогреватель вполне прогреет гараж для спокойного ремонта авто в течение последующих двух часов без его работы. Для более теплого времени года настройки таймера можно изменить.

Плохо работает

Если тепловентилятор плохо греет воздух, тогда эта проблема считается последней. Обычно эту поломку может вызвать загрязнение запчастей. Если ваш ТЭН будет в пыли, тогда соответственно и нагрев будет происходить слабо. Этот ремонт не считается сложным и вам необходимо просто выполнить чистку устройства. Для этого возьмите пылесос и пройдите по всем элементам цепи. Выполнение этого процесса поможет справиться с проблемой. Также вам необходимо проверить исправность электрической вилки. Возможно причина поломки возникает именно из-за нее. Если провод будет сломан, тогда вам необходимо выполнить замену вилки.

Это все советы по самостоятельному ремонту тепловентилятора. При самостоятельном выборе тепловентилятора лучше отдать предпочтение моделям, которые имеют керамический нагревательный элемент. Надеемся, эта статья поможет устранить все неисправности.

Если вам будет интересно читайте: электрический теплый плинтус.

Как устроен электрический обогреватель

Практически обогревателей устроены аналогично. Выпускаются как более простые, так и более сложные модели. Мы рассмотрим устройство наиболее сложного варианта. В более простых моделях могут отсутствовать в схеме термопредохранитель и датчик наклона.

Рассмотрим более упрощенную версию с одноклавишным включением и одной лампочкой. Часто обогреватели оборудуются двухклавишным включателем и несколькими лампочками индикации, схема работы будет аналогична, только лишь с той разницей, что вместо одной клавиши будет две, и одного Тэна будет как бы два в одном корпусе. В конвекционных вариантах часто встраивается датчик защиты от попадания предметов во внутрь, но он подключается и отключает электропитание аналогично датчику положения.

Любой современный электрический обогреватель состоит из вилки с кабелем электропитания, который через терморегулятор и выключатель подключается к установленному в корпусе нагревательному элементу- Тэну. Очень часто Тэн имеет для подключения не 2, а 3 контакта. На один подключается первый провод электропитания, а от другого из розетки- два других провода, подключенные от двухклавишного выключателя, что позволяет включать либо одну спираль или сразу две- на полную мощность.

В схеме может присутствовать термопредохранитель, который автоматически выключает-выключает устройство для защиты при перегреве. Также может устанавливаться датчик наклона, который размыкает цепь при наклоне обогревателя выше допустимого угла. В конвекционных дорогих моделях устанавливаются и другие датчики. Например, защиты от попадания предметов во внутрь устройства.

В некоторых моделях может присутствовать предохранитель для защиты от токов перегрузки или коротких замыканий, срабатывающий в аварийных ситуациях.

Не включается

Если устройство не включается при подключении к электрической сети тут вы можете столкнуться с несколькими причинами неисправности. Сначала вам необходимо проверить электрический шнур. Если это не помогло, тогда вам необходимо взять отвертку и мультиметр и приступить к самостоятельному ремонту тепловентилятора. Вероятной причиной поломки может читаться блок предохранителей, которые могут сгореть при перегреве устройства. Если вам будет интересно, тогда можете прочесть про создание электродного котла.

Теперь мы решили предоставить вашему вниманию инструкцию, которая поможет выполнить его ремонт. Инструкция была построена на тепловентиляторе Scarlett SC158. Чтобы выполнить ремонт вам нужно:

Выкрутить все гайки, которые располагаются на задней поверхности крышки.

Теперь с помощью мультиметра вам необходимо прозвонить основные элементы сети. Первый предохранитель вы сможете увидеть, не снимая лопастей. Второй предохранитель располагается на двигателе. Теперь с помощью мультиметра вам нужно прозвонить цепь. Благодаря этому вы узнаете, какой элемент вышел из строя и замените его.

Если термопредохранители находятся в рабочем состоянии, тогда вам следует проверить блок управления. Его можно найти на схеме, которая прилагается к обогревателю.

Как подключить терморегулятор

Для правильного функционирования будущей системы электрического отопления нужен терморегулятор (или, по–другому, термостат). С его помощью можно добиться за короткое время той температуры, которая будет для вас комфортной. Терморегулятор будет следить за тем температурным режимом, который вы ему зададите, отключать и включать обогреватели по мере необходимости, что приведет к полной автоматизации системы отопления и её еще большей экономичности. Вам не нужно будет постоянно думать: достаточно ли нагрелась комната? А не пора ли включить или выключить обогреватели? Терморегулятор все сделает за вас сам — это очень большой помощник и ваш надежный друг.

Термостат нужно устанавливать на высоте, примерно равной половине высоты комнаты. Это делается для того, чтобы в его работе было наименьшая вероятность погрешности, ведь середина комнаты — это граница между нижними холодными и верхними теплыми потоками воздуха. Снова же, это в идеальном случае, поэтому делайте так, как вам удобно. Но в любом случае, старайтесь добиться результатов, приближенных к оптимальным.

Для начала нужно определиться с тем, какой тип терморегулятора вы хотите установить. На данный момент по способу монтажа различают их 2 типа:

Розеточный терморегулятор — самый удобный тип регуляторов. Он представляет собой устройство в виде небольшого блочка, которое вставляется в розетку, а вилка от панели уже вставляется в сам регулятор. На панели регулятора есть электронное табло, на котором задается температура в комнате. При нагреве комнаты до заданной температуры, терморегулятор разомкнет электрическую цепь и выключить обогреватель.

Этот тип терморегулятора удобен тем, что для его монтажа достаточно иметь свободную розетку, чтобы начать работать. А еще его можно всегда подключить в другую розетку, если вы захотите обогреватель снять и установить в другой комнате. Единственным недостатком розеточного термостата является то, что он устанавливается там, где есть розетка, а розетки могут быть в пределах доступности детей, хотя и оснащен функцией блокировки от детей. Кроме того, розетка может находиться близко к уровню пола (как сейчас модно), а в этом случае терморегулятор будет находиться в условном «холодном воздушном потоке». Как мы оговорились выше, оптимальный случай — это середина комнаты по высоте, т.е. граница воздушных потоков.

Настенный регулятор немного сложнее установить, но его можно устанавливать там, где вы считаете удобным. Его достаточно прикрепить к стене саморезами или установить в подрезеточник (монтажную коробку) и подключить к панелям. Если вы планируете установить в комнате несколько панелей, то они подключаются между собой параллельно:

Вот и всё! Ничего сложного в этом нет. Но всё же, если у вас появились вопросы по монтажу керамических инфракрасных обогревателей, звоните нам, с радостью вас проконсультируем. Если же вы не хотите сами устанавливать панели, то наша компания это сделает за вас, но только в пределах Киева и области.

Процесс изготовления обогревателя по шагам

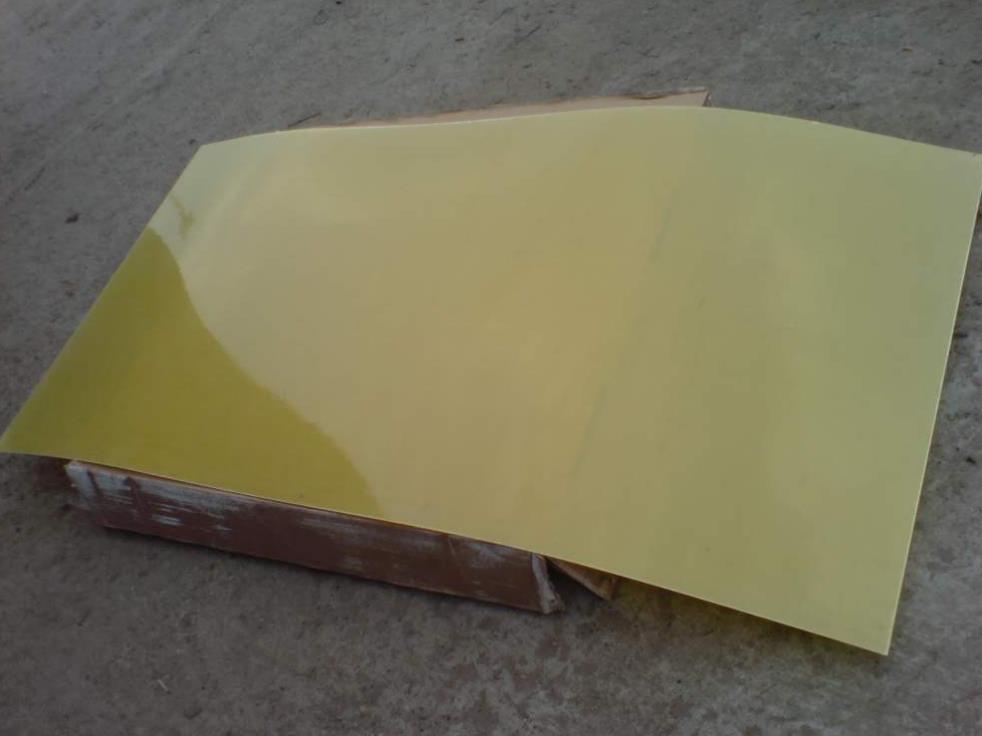

Стеклотекстолит как основа для крепления нихромовой нити

Для изготовления самодельного гаражного обогревателя потребуется лист текстолита толщиной до 1,5 см.

Он будет служить основанием для проволочной нагревательной спирали. Разделенный на две части, стеклотекстолит не только защитит от горячей проволоки, но и быстро обогреет холодное помещение.

Вся поверхность текстолитового листа является нагревающей. Однако, для обогрева гаража достаточно куска 0,5 х 0,5 м материала с каждой стороны нагревателя.

Не обязательно, чтобы обогреватель был квадратным, подойдет любая форма прямоугольника.

Здесь более важно, чтобы части текстолита были одинаковыми, и основа для крепления спирали надежно закрывала ее

Принципиальная схема гаражного обогревателя

1. Листы текстолита с внутренней стороны будущего калорифера обрабатываются наждачной бумагой.
2. Далее на основу наносится разметка. От нижнего и верхнего краев оставляется поле в 2 см, от боковых – отступ в 3 см.
3. Отметив границы размещения проволоки, необходимо рассчитать количество ее сложений при длине 24 метра. Длина шага обмотки равна высоте отмеченной рамки на основе обогревателя (не забываем, что верхнее и нижнее поле не учитываются).
4. После расчета количества сложений проволоки, нужно отметить расстояние между ее витками. Для наших параметров калорифера оно составляет 8-13 мм. По краю отмеченной рамки, согласно расчетам, просверливают маленькие отверстия, в которые вставляют метки — спички или зубочистки.
5. Далее высверливается еще два отверстия для выхода провода подключения к источнику питания.
6. Не натягивая, аккуратно, проволоку укладывают «змейкой». Здесь сформировать нагревательный элемент помогают спички. Уложив пять-семь витков «змейки», необходимо закрепить их бумажными полосками. Бумага, толщиной в 1 см, при помощи клея «Монолит» фиксирует нить накаливания.
7. Края «змейки» также, после снятия спичек, приклеиваются при помощи полосок бумаги.
8. В просверленные отверстия для сетевого провода вставляют заклепки из металла, на которые наматывают конец проволочной «змейки».
9. С наружной стороны обогревателя к заклепке прикрепляется шайба. Она нужна для надежной фиксации электропроводящего контакта.

Сетевой шнур можно подсоединить и внутри калорифера, недалеко от спирали накаливания. Для этого зачищенные концы электропровода наматывают на заклепки с внутренней стороны стенки обогревателя.

Проверка на работоспособность, тестирование и внешний вид

Одним из завершающих моментов в изготовлении калорифера является его проверка на безопасность и работоспособность. Для этого сначала нагреватель подключают к омметру, а затем и к сетевому электропитанию.

Для повышения уровня прочности электроприбора, изнутри его покрывают слоем эпоксидного клея. При размерах нашего обогревателя (0,5 х 0,5 м) потребуется не меньше 150 г эпоксидки. Состав наносится вдоль «змейки» накаливающей проволоки.

Закрывается конструкция вторым листом текстолита. Для того, чтобы конструкция «схватилась», на нее устанавливают груз весом около 40 кг.

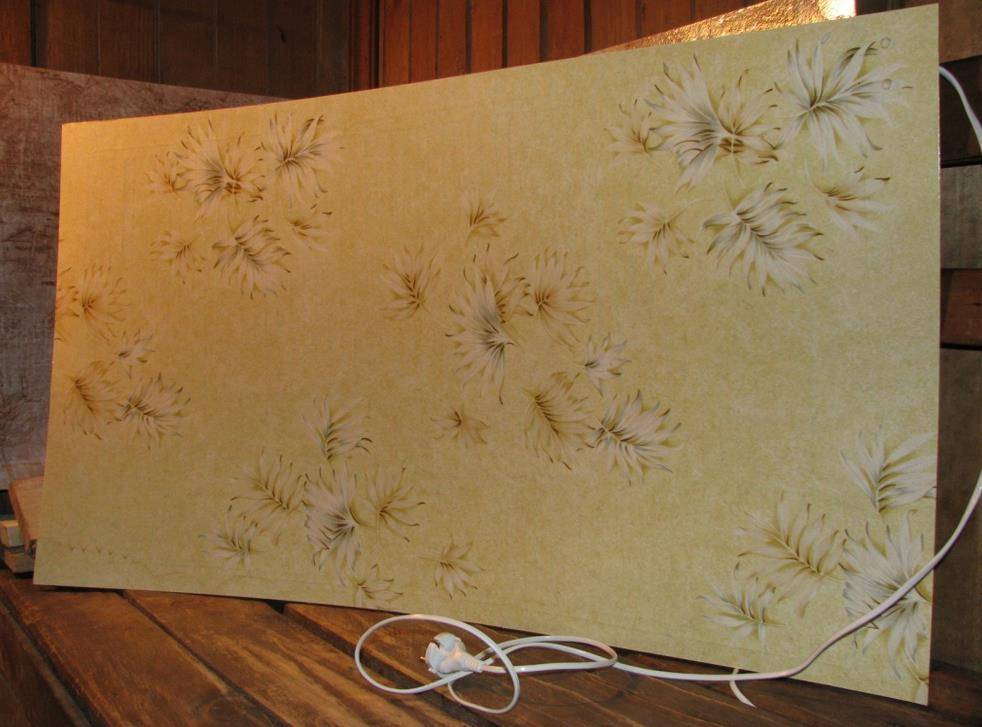

Через 24 часа обогревателем, сделанным своими руками, вполне можно пользоваться. Декорируется поверхность каким-нибудь отделочным материалом (к примеру, пленкой из винила или просто тканью).

Листы текстолита также можно склепать, установив на поверхности дополнительные крепежи для настенного монтажа. Только уходя из гаража, не забывайте выключать электроприборы, особенно самодельные.

Данный способ производства калорифера является простым и мало затратным. Помимо приобретения теоретических знаний, позволяющих за 2 дня смастерить качественный обогреватель для гаража, удовольствие принесет здесь и сам процесс работы, и результат.

Как подобрать тепловентилятор

В настоящее время мы просто бываем в растерянности перед таким выбором, так как в продаже имеется широкий ассортимент:

• различного исполнения \дизайна\;
• различных типов \модификаций\

и мощностей тепловентиляторов.

Так какой же нам необходимо приобрести тепловентилятор?:

• ИРИТ  IR — 604,  мощность 1000\2000 Вт;
• Delta  В — 801 — 1,  2000 Вт;
• WATT  WCH — 1500,  1500 Вт;
• First  TZ — FH3,  2000 Вт

и так далее.

Полагал бы, что здесь должны учитываться следующие условия  при приобретении:

1. площадь помещения;
2. время обогрева помещения с последующим поддержанием необходимой температуры воздуха;
3. тип помещения.

Учитывая типы:

• тепличного;
• складского;
• офисного;
• торгового;
• бытового

— помещений,  при приобретении,  не следует пренебрегать в консультативном подходе  такого решения вопроса.  Здесь подразумевается совет самого продавца -консультанта в выборе обогревателя.

Чтобы успешно проводить  ремонт по устранению неисправностей тепловентиляторов,  нужно знать, — как устроены данные обогреватели.

Как сама электрическая схема,  так и отдельные ее элементы входящие в схему, — не требуют в своем понимании больших познаний в электротехнике.

Суть здесь в чем заключается? —   Суть заключается в  самом значении  сопротивления  тепловентилятора.

Из раздела по электротехнике   нам  известно,  что чем меньше  сопротивление  как  для электрической цепи  в целом,  так в частности и для  тенов  \ нагревателей \, — будет соответственно приниматься большее значение силы тока.

Выражаясь более упрощенно, — чем меньше сопротивление какого либо тэна, спирали накала тепловентилятора — тем больше будет степень нагрева.

Конечно же, тепловентиляторы  имеют  свое допустимое значение   сопротивления.   Рассмотрим электрическую схему тепловентиляторов, предназначенных для подключения к двухпроводной однофазной сети.

Как правило, для безопасного пользования тепловентиляторами, — должно учитываться и  их заземление, то есть сочетание заземляющего устройства с металлическим корпусом тепловентилятора.

 Читаем схему:

Предварительное тестирование

Нихромовая проволока (нить) как основной нагревательный элемент

Предварительный эксперимент нужен для того, чтобы определить необходимую мощность обогревателя.

В финансовом плане вы не пострадаете, так как материалы, как правило, используются подручные.

Нихромовая проволока является полуфабрикатом, производимым из сплава никеля и хрома. Она характеризуется высокими показателями электрического сопротивления.

Процент никеля в данном сплаве составляет до 80%, обеспечивая пластичность и устойчивость к коррозии.

Наличие в составе проволоки хрома добавляет ей повышенные показатели твердости и устойчивости к высоким температурам.

Если сопротивление нихромовой проволоки неизвестно, то желательно его установить самостоятельно. Для этого скручивают спираль из отрезка проволоки длиной 1 м.

Расположив внутри нее термометр, подключают проволоку к источнику питания с трансформатором.

В момент, когда температура на термометре достигнет отметки в 40 о С, необходимо записать показания амперметра и вольтметра.

Они помогут определить сопротивление проводника.

Также, если известен диаметр проволоки, можно узнать ее сопротивление из таблицы расчета:

Таблица сопротивлений нихромовой проволоки для нагревательного прибора

Далее, учитывая, что самодельный калорифер будет работать от розетки в 220 вольт, необходимо узнать количество проволоки для получения мощности переменного тока в 100-120 ед. К примеру, для нагревателя мощностью в 100 Ват понадобится 24 м нихромовой проволоки диаметром 0,3 мм.
