Как измерить сопротивление изоляции кабеля

Как происходит проверка изоляции

Такую процедуру выполняют только в помещениях с плюсовой температурой или в теплую погоду. Это обусловлено возможностью появления кристалликов льда во внутренней части оплетки кабеля. Такие образования относятся к не обладающим проводимостью диэлектрикам. Тестеры их просто не учитывают, а ведь после оттаивания появившаяся влага отрицательно сказывается на состояние кабеля.

Цифровые модели мультиметров имеют несколько секций, выбор которых осуществляется вручную. Подбирается нужный предел измерения после ориентировочной оценки параметров проверяемой цепи. Самые популярные модификации T83x, M83x, MAS83x оснащены пятью вариантами тестирования.

Причины ухудшения изоляции

Способствует ухудшению изоляционных свойств кабелей и локальные нагревы контактных соединений. Тепло, распространяясь по металлической жиле, нагревает материал покрытия, снижая его изоляционные свойства. Это относится и к соединительным коробкам, и к местам подключения проводников к автоматическим выключателям, нулевым шинам, розеткам.

Повреждение изоляции из-за перегрева

Корпуса коммутационных аппаратов: выключателей, автоматов, рубильников – выполняются из изоляционных материалов. Снижение изоляции происходит, если на них оседает пыль, грязь, металлические опилки. Уменьшению изоляционных свойств содействует перегрев корпусов, обугливание их после коротких замыканий.

Бич электрощитовых – влажность. Повреждения трубопроводов, образование конденсата, подтопление подвальных помещений с распределительными устройствами – все это приводит к появлению капелек воды между выводами электрооборудования, находящихся под разными электрическими потенциалами. Вода в чистом виде электрический ток не проводит. Но, попадая на грязь и пыль, покрывающую корпуса электроприборов, она растворяет находящиеся в ней вещества, становясь проводником электрического тока. Происходит короткое замыкание.

Повреждение изоляции кабеля в процессе монтажа

Наибольший риск встретить поврежденную изоляцию возникает после монтажных работ. Второй пик проблем встречается уже в эксплуатации. через некоторое количество лет после монтажа. Отдельным видом выделяются повреждения, связанные с неправильной эксплуатацией электроприборов и электропроводки, затопления квартиры соседями и вбитые в трассу гвозди при попытке повесить картину на стену.

Устройство и принцип действия

Мегаомметр — устройство для проверки сопротивления изоляции. Есть два типа приборов — электронные и стрелочные. Независимо от типа, любой мегаомметр состоит из:

Источника постоянного напряжения.
Измерителя тока.
Цифрового экрана или шкалы измерения.
Щупов, посредством которых напряжение от прибора передается на измеряемый объект.

Так выглядит стрелочный мегаомметр (слева) и электронный (справа)

В стрелочных приборах напряжение вырабатывается встроенной в корпус динамомашиной. Она приводится в действие измерителем — он крутит ручку прибора с определенной частотой (2 оборота в секунду). Электронные модели берут питание от сети, но могут работать и от батареек.

Работа мегаомметра основана на законе Ома: I=U/R. Прибор измеряет ток, который протекает между двумя подключенными объектами (две жилы кабеля, жила-земля и т.д.). Измерения производятся калиброванным напряжением, значение которого известно, зная ток и напряжение, можно найти сопротивление: R=U/I, что и делает прибор.

Примерная схема магаомметра

Перед проверкой щупы устанавливаются в соответствующие гнезда на приборе, после чего подключаются к объекту измерения. При тестировании в приборе генерируется высокое напряжение, которое при помощи щупов передается на проверяемый объект. Результаты измерений отображаются в мега омах (МОм) на шкале или экране.

Методика измерения сопротивления изоляции

Измерение сопротивления электрической изоляции – наиболее частое измерение при проведении электротехнических работ. Основная цель данного вида измерений – определение пригодности к эксплуатации электрических проводников, электрических машин, электрических аппаратов и электрооборудования в целом.

Сопротивление изоляции зависит от различных факторов. Это и температура окружающей среды, и влажность воздуха, и материал изоляции и т.д. Единица измерения сопротивления – Ом. При замерах сопротивления изоляции величиной обычно является килоОм (1кОм) и мегаОм (1МОм).

Сопротивление изоляции чаще всего измеряют у электрических кабелей, электрической проводки, электродвигателей, автоматических выключателей, силовых трансформаторов, распределительных устройств. Основным прибором для замеров является мегаомметр (мегомметр). Мегаомметры бывают двух основных видов – стрелочные с ручным приводом и электронные с цифровым дисплеем.

В процессе измерений мегаомметр генерирует испытательное напряжение. Стандартные напряжения мегаомметров – 100В, 250В, 500В, 1000В, 2500В. Чаще всего используют мегаомметры на напряжение 1000В и 2500В, реже на 500В.

Устройство мегаомметра

Для измерений этот прибор выдает в проверяемую цепь постоянный ток. Переменный для этой цели не годится, поскольку все кабельные линии обладают емкостным сопротивлением. А конденсаторы переменный ток проводят. Это приведет к искажению результатов измерений.

В зависимости от рабочего напряжения сети и тестируемой аппаратуры, выпускаются мегаомметры с напряжением 100, 500, 1000 и 2500 В. Стовольтовые используются для проверки изоляции низковольтных кабелей и полупроводниковой техники, на 500 В – обмоток электрических машин небольшой мощности. Приборы с напряжением 2500 В предназначены для измерений на высоковольтных аппаратах, кабельных и воздушных линиях. Какой прибор выбрать для проведения измерений – указано в нормативно-технической документации по наладке или эксплуатации, ПУЭ, паспортах на электрооборудование.

В устаревших конструкциях мегаомметров для выработки измерительного напряжения использовался генератор, ротор которого приводился во вращение рукояткой. Ее раскручивали до скорости 120 оборотов в минуту, иначе напряжение на выходе оказывалось ниже номинального. Измерительный механизм у таких устройств – аналоговый, со шкалой и стрелкой. Шкала делилась на две части – верхнюю и нижнюю, соответствующие двум диапазонам измерения сопротивлений. Отметки на шкале располагались неравномерно, что усложняло отсчет показаний. Да и снимать эти показания, одновременно вращая ручку мегаомметра, было не очень-то удобно – корпус прибора дергался, стрелка прыгала. К тому же у пользователя были заняты обе руки: одной он удерживал прибор на месте, другой – крутил ручку. Измерительные щупы на контактах удерживал его помощник, либо к ним припаивали зажимы типа «крокодил».

Мегаомметр М4100

Для каждого измерительного напряжения выпускался свой мегаомметр. Лишь модель типа ЭСО 202 содержала переключатель на 500, 1000 или 2500 В. Для выполнения измерений в электролабораториях содержали целый парк мегаомметров.

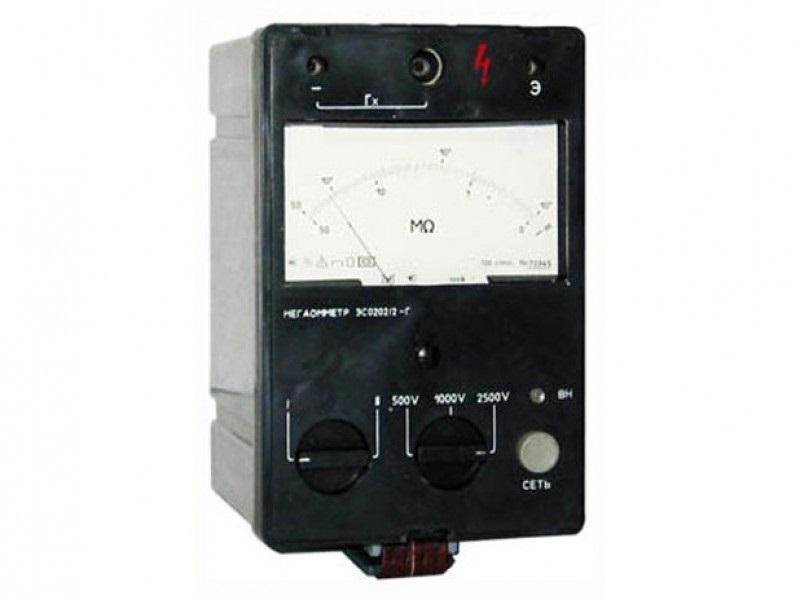

Мегаомметр ЭСО 202/2

Современные приборы стали полупроводниковыми. Выбор пределов измерений у них происходит автоматически, а испытательное напряжение выбирается перед измерениями в меню или с помощью переключателя. Габариты прибора позволяют его удерживать в руке совместно с одним из щупов, что позволяет проводить измерения единолично. Некоторые модели снабжаются кнопкой запуска на одном из щупов.

Мегаомметр Fluke

Но многие современные мегаомметры имеют один существенный недостаток, переводящий их в режим обычного пробника. По правилам, измеренным сопротивлением изоляции является величина, показанная прибором через 60 секунд после начала испытания. Большинство же моделей выдают испытательное напряжение на несколько секунд и не имеют режима длительной генерации напряжения. Не все дефекты можно выявить за столь короткое время.

Работа с мегаомметром

При испытаниях мегаомметр вырабатывает очень высокое напряжение — 500 В, 1000 В, 2500 В

В связи с этим проводить измерения необходимо очень осторожно. На предприятиях к работе в прибором допускаются лица, имеющие группу электробезопасности не ниже 3-й

Перед тем как провести измерения мегаомметром, в тестируемые цепи отключают от электропитания. Если вы собираетесь проверить состояние проводки в доме или квартире, надо отключить рубильники на щитке или выкрутить пробки. После выключают все полупроводниковые приборы.

Один из вариантов современных мегаомметров

Если проверять будете розеточные группы, вынимаете вилки всех приборов, которые включены в них. Если проверяются осветительные цепи, выкручиваются лампочки. Они тестового напряжения не выдержат. При проверке изоляции двигателей они также полностью отключаются от питания. После этого к тестируемым цепям подключается заземление. Для этого к «земляной» шине крепится многожильный провод в оболочке сечением не менее 1,5 мм2. Это так называемое переносное заземление. Для более безопасной работы свободный конец с оголенным проводником крепят к сухому деревянному держаку. Но оголенный конец провода должен быть доступен — чтобы можно было им прикасаться к проводам и кабелям.

Требования по обеспечению безопасных условий работы

Даже если вы хотите в домашних условиях измерить сопротивление изоляции кабеля, перед тем как пользоваться мегаомметром стоит ознакомиться с требованиями по технике безопасности. Основных правил несколько:

Держать щупы только за изолированную и ограниченную упорами часть.
Перед подключением прибора отключить напряжение, убедиться в том, что поблизости нет людей (на протяжении всей измеряемой трассы, если речь идет о кабелях).

Как измерить сопротивление изоляции: стандартная методика

Обо всех основах по измерению изоляционного сопротивления мы уже рассказали, пришло время обсудить алгоритм проведения работы по непосредственному измерению.

Первое, что мы делаем во всех работах с электричеством—это отключаем напряжение и убеждаемся, что ток не остался в проводниках. Эту операцию можно проделать мультиметром.
Далее выполняем монтаж испытательного заземления с клипсами и крепим его на жилы проводника, сопротивление изоляции которого и будет проверяться.
Противоположная сторона проводника остается свободной. Все жилы при этом разводим в стороны так, чтобы оголенные части не соприкасались.
Берем мегомметр и устанавливаем его в положение 2500 Вольт. Измеряем каждую жилу отдельно, удерживаем спицы прибора на проводнике не менее 60 секунд.
Все показания, которые предоставил аппарат следует записать в технический отчет.

Такой эксперимент мы произвели прибором MIC-2500 с использованием высоковольтных кабелей. Алгоритм проведения замеров на низковольтном кабеле отличается от предыдущей методики, однако изменения не существенные. Особенности данной операции заключаются в том, что нужно проводить исследования между фазами, фазой и нулевым проводником, фазами и «землей», «землей» и нулем.

Метод измерения имеет значительные отличия. Рассмотрим процесс по этапам:

Аналогично избавляемся от напряжения в сети;
Берем мегомметр, устанавливаем номинальное напряжение 500—2500 Вольт.
Одну спицу прибора соединяем с жилой, которую нужно испытать;
Второй подключаем к другой жиле или к заземляющему проводнику. При этом все жилы должны быть соединены между собой.
Все замеры должны проводится не менее одной минуты.

Таким образом необходимо проверить все жилы, и все значения записать в техническую документацию.

Измерение сопротивления нелинейных элементов

Напряжение на щупах разных моделей мультиметров в режиме «Ω» отличается, потому и сопротивление они покажут разное. Из-за этого диоды проверяют так:

В режиме «Ω» касаются щупами конденсатора средней емкости, пока он полностью не зарядится (на дисплее засветится «1»).
Переключают мультиметр в режим измерения постоянного напряжения (сектор DCV (-) или V-) и определяют напряжение на выводах конденсатора. Оно будет равно напряжению, подаваемому на щупы в режиме «Ω».
По формуле I = U / R рассчитывают ток, протекающий через диод.

Проверяют, лежит ли точка с координатами U и I на графике вольт-амперной характеристики диода. Если она оказалась в стороне сверхдопустимых отклонений, но диод открывается и закрывается, его допускается применять в схемах с низкими требованиями к точности.

Измерение сопротивления мультиметром — простейшая операция, но и в ней есть свои тонкости. Придерживаясь изложенных выше советов, пользователь сможет провести измерения безопасно и с точным результатом.

Инструменты и приборы для проведения замеров

Проводить замер сопротивления изоляции кабеля следует при помощи специального прибора – мегомметра. При этом, бытовая проводка, например, в квартире или доме, замеряется напряжением в 1000 Вольт, а силовые кабеля требуют установки напряжения в 2500 Вольт.

Теперь определим, как измерять сопротивление изоляции . и в каком порядке выполнять подобную диагностику. В первую очередь, выполняются замеры между токоведущими жилами. Это стандартная проверка и её показатели будут основными. После этого необходимо будет выполнить более долгий процесс определения сопротивления уже между заземляющим проводником и отдельно каждой жилой.

Проведение измерений с учётом повышенных напряжений не должно быть точечным. То есть, такой замер сопротивления изоляции кабеля нормой будет только после проверки хотя бы на протяжении минуты. При этом прибор должен отображать сопротивление для изоляции не менее чем 0,5 МОм.

Измерение сопротивлений с малым номиналом

При измерении сопротивлений в несколько Ом погрешность мультиметра становится чрезмерной. Ситуация усугубляется тем, что сам прибор и его щупы имеют сопротивление около 0,3 – 0,7 Ом. Потому резисторы с малым номиналом проверяют косвенным методом:

Формируют цепь из соединенных последовательно резисторов: исследуемого и эталонного. В качестве эталона применяют резистор с высокой точностью — допуск не превышает 0,05%. В цветовой маркировке таких элементов присутствует серая полоса (не путать с серебряной). Номинал также небольшой. К примеру, для замера сопротивления порядка 1,5 Ом подойдет эталонный резистор на 2,7 Ом.
Запитывают цепь от источника постоянного тока напряжением 12 В. Этот вариант рекомендован как наиболее доступный: такое напряжение генерирует автомобильный аккумулятор или компьютерный блок питания. Если имеются источники с более высоким напряжением, но с допустимым для данных резисторов, — следует воспользоваться ими. Измерения тем точнее, чем выше напряжение.
Замеряют мультиметром падение напряжения на исследуемом резисторе (разность потенциалов). Напряжение прибор определяет с гораздо большей точностью, чем сопротивление, — до 0,1 мВ. Эта особенность и побуждает применить косвенный метод измерений.

Схема замещения мультиметра при измерении напряжения и тока

Вычисляют сопротивление исследуемого резистора из пропорции: (12 – U) / U = Rэт / R. То есть R = Rэт * U / (12 – U), где

Rэт — сопротивление эталонного резистора, Ом; R — сопротивление исследуемого резистора, Ом; 12 — напряжение источника тока, В; U — падение напряжения на исследуемом резисторе.

Инструкция по эксплуатации

Проверка сопротивления изоляции производится на обесточенном оборудовании или кабельной линии, электропроводке. Помните о том, что устройство генерирует высокое напряжение и при нарушении мер безопасности по использованию мегаомметра возможен электротравматизм, т.к. замер изоляции конденсатора или кабельной линии большой протяженности может стать причиной накопления опасного заряда. Поэтому испытание производится бригадой из двух человек, имеющих представление об опасности электрического тока и получивших допуск по ТБ. Во время испытания объекта, рядом не должны находиться посторонние лица. Помним про высокое напряжение.

Прибор при каждом использовании осматривается на целостность, на отсутствие сколов и поврежденной изоляции на измерительных щупах. Производится пробное тестирование путем испытания с разведенными щупами и замкнутыми. Если испытания производят механическим устройством, то нужно разместить его на горизонтальной ровной поверхности, чтобы не было погрешности в измерениях. При измерении сопротивления изоляции мегаомметром старого образца нужно вращать ручку генератора с постоянной частотой, примерно 120-140 оборотов в минуту.

Если измерять сопротивление относительно корпуса или земли, задействуют два щупа. Когда производят испытание жил кабеля относительно друг друга, нужно использовать клемму «Э» мегаомметра и экран кабеля чтобы компенсировать токи утечки.

Сопротивление изоляции не имеет постоянного значения и во многом зависит от внешних факторов, поэтому может варьировать во время измерения. Проверку производят минимум 60 секунд, начиная с 15 секунды фиксируют показания.

Для бытовых сетей испытания производятся напряжением 500 вольт. Промышленные сети и устройства испытываются напряжением в диапазоне 1000-2000 вольт. Каким именно пределом измерений пользоваться, нужно узнать в инструкции по эксплуатации. Минимально допустимое значение сопротивления для сетей до 1000 вольт — 0.5 МОм. Для промышленных устройств не меньше — 1МОм.

Что касается самой технологии измерения, использовать мегаомметр нужно по описанной ниже методике. Для примера мы взяли ситуацию с замером изоляции в ЩС (щит силовой). Итак, порядок действий следующий:

Выводим людей из проверяемой части электроустановки. Предупреждаем об опасности, вывешиваем предупредительные плакаты.
Снимаем напряжение, обесточиваем полностью щит, вводной кабель, принимаем меры от ошибочной подачи напряжения. Вывешиваем плакат — НЕ ВКЛЮЧАТЬ, РАБОТАЮТ ЛЮДИ.
Проверяем отсутствие напряжения. Предварительно заземлив выводы испытуемого объекта, устанавливаем измерительные щупы, как показано на схеме подключения мегаомметра, а также снимаем заземление. Данная процедура проводится при каждом новом замере, поскольку близлежащие элементы могут накапливать заряд, вносить погрешность в показания и представлять опасность для жизни. Установка и снятие щупов производится за изолированные ручки в резиновых перчатках

Обращаем ваше внимание на то, что изолирующий слой кабеля перед проверкой сопротивления нужно очистить от пыли и грязи.
Проверяем изоляцию вводного кабеля между фазами А-В, В-С, С-А, А-PEN, B-PEN, C-PEN. Результаты заносим в протокол измерений.
Отключаем все автоматы, УЗО, отключаем лампы и светильники освещения, отсоединяем нулевые провода от нулевой клеммы.
Производим замер каждой линии между фазой и N, фазой и PE, N и PE

Результаты вносим в протокол измерений.
В случае обнаружения дефекта разбираем измеряемую часть на составные элементы, ищем неисправность и устраняем.

По окончании испытания переносным заземлением снимаем остаточный заряд с объекта, путем кратковременного замыкания, и самого измерительного прибора, разряжая щупы между собой. Вот по такой инструкции необходимо пользоваться мегаомметром при замерах сопротивления изоляции кабельных и других линий. Чтобы вам было более понятна информация, ниже мы предоставили видео, в которых наглядно демонстрируется порядок измерений при работе с определенными моделями приборов.

Измерение сопротивления изоляции электрических двигателей

Для электродвигателей проверяется изоляция обмоток статора. В настоящее время наибольшее распространение получили трёхфазные электродвигатели с короткозамкнутым ротором на рабочее напряжение 380В.

У таких двигателей имеется три обмотки статора, которые соединяются между собой либо по схеме треугольника, либо по схеме звезды. Соединение выполняется или внутри корпуса двигателя, или в соединительной коробке двигателя, которая называется «борно». Т.к. в первом случае отсоединить обмотки друг от друга не представляется возможным, то измерение сводится к замеру изоляции всех трёх соединённых обмоток по отношению к корпусу двигателя. Во втором варианте обмотки можно отсоединить друг от друга, после чего выполняется проверка изоляции между обмотками, а также проверка изоляции каждой обмотки по отношению к металлическому корпусу двигателя. Каждый замер выполняется в течение одной минуты. Конечное значение величины должно также соответствовать государственным нормам.

На производстве очень часто применяются достаточно мощные высоковольтные электродвигатели. Замер сопротивления изоляции обмоток таких двигателей часто сводится к определению коэффициента абсорбции, т.е. к определению увлажнённости обмоток. Для этого фиксируется значение после 15 секунд измерения и после 60 секунд. Значение коэффициента абсорбции — это отношение сопротивления R60 к сопротивлению R15. Величина не должна быть менее 1,3.

Какие приборы используют?

Прежде чем приступать к работе, нужно замерить температуру воздуха окружающей среды. Для чего это необходимо? Если кабельная линия во время отрицательной температуры будет иметь частицы воды, то они превращаются под действием мороза во льдинки, а лед – это диэлектрик, который не имеет проводимости. Поэтому когда сопротивление будет измеряться при отрицательной температуре, то эти льдинки обнаружены не будут.

Затем для того чтобы осуществит замер изолирующего слоя проводки (ее сопротивление), необходимо обладать специальными приборами и средствами для диагностики. Измерить сопротивление можно специальным прибором, который называется мегаомметром (на фото ниже).

Мегаомметром можно замерить сопротивление на напряжение 2500 В (изоляция низковольтных и высоковольтных линий). Измерение происходит на напряжение 500–2500 В контрольных силовых линий (цепи управления, цепи питания, короткозамыкатели и т. д.).

Такие приборы должны каждый год проходить государственную поверку, в результате которой ставится штамп, где указывается серийный номер и дата, когда необходимо пройти следующую поверку. Каждый кабель имеет свои нормы, ГОСТ и ПУЭ, согласно которым проводятся проверки и испытания проводов.

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
Если есть оболочка, экран, броня – их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
Снимаем с испытуемой жилы провод заземления
Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно – объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) – он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром – это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей – это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Советы по работе с мегаомметром:

некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Приборы и средства измерения сопротивления изоляции проводки

Домовладельцы спорно утверждают о том, что сегодня есть возможность проверять сопротивление изоляции в домашних условиях используя обыкновенный мультиметр. Это мнение ошибочное, как считают профессионалы, и лучше мегомметра ни один прибор не справиться с предложенной задачей.

Электролабаратории сегодня советуют пользоваться средством MIC-2500, считается, что такой прибор выдает результаты с минимальной погрешностью. Разумеется, каждый из вас может пользоваться измерителем, который считает наиболее удобным. Но, мы проведем процесс на примере этого прибора. Фирма Sonel выпускает такие измерители достаточно давно. В наше время приспособление становится более функциональным, что позволяет определить даже степень старения и влажности изоляционного слоя, не говоря уже о его сопротивлении.

MIC-2500—по сути более точный прибор. Он состоит на учете в государственном реестре, поэтому его использование считается наиболее преимущественным. Обязательным условием касательно этого прибора считается его ежегодная проверка на уровень работоспособности.

Как проверить изоляцию кабеля с помощью мегаомметра?

В мегаомметрах применяется опасное для жизни и здоровья человека напряжение: от 500 до 2500 В, поэтому выполнять измерения необходимо только в средствах защиты.

Последовательность проверки изоляции трёхжильного кабеля с помощью мегаомметра:

Развести токоведущие жилы кабеля для облегчения измерений. При необходимости очистить жилы от изоляции.
Подключить измерительные щупы к мегаомметру, коснуться одним щупом другого и прокрутить рукоятку несколько раз. Если стрелка покажет значение «0», это значит, что прибор полностью исправен и сопротивление проводника приравнивается к нулевому значению. Если не прикасаться щупами к проводнику, то значение на мегаомметре должно уходить в бесконечность.
Прикоснуться одним щупом к первой токоведущей жиле, а вторым – ко второй, прокрутить рукоятку несколько раз. Если значение уходит в бесконечность, это означает, что изоляция исправна и не имеет каких-либо повреждений.
Держа первый щуп на первой выбранной жиле, второй измерительный щуп переместить на третью токоведущую жилу и прокрутить рукоятку несколько раз. Бесконечное сопротивление означает исправность изоляции между двумя данными проводниками.
Теперь переместить первый щуп на вторую жилу, а второй щуп оставить на своём месте и произвести замер. Значок бесконечности покажет исправность изоляции между вторым и третьим проводником.

Рисунок 3: Варианты подключения мегаомметра для измерений различных параметров

Если кабель имеет дополнительное защитное покрытие, выполненное из какого-либо сплава, металла или стали, то его также следует проверить на возможный пробой с одной из токоведущих жил. Порядок проверки такой же как и с другими жилами.

Когда мегаомметр показывает не бесконечность, а «0», то это означает соприкосновение токоведущих частей между собой. Таким же способом можно определять целостность проводников, или как часто называют данный процесс – «прозвонить» провода.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

Замер сопротивления изоляции: сроки проведения

Периодичность проведения измерительных мероприятий зависит строго от нормативных документов и данных, указанных в них. Из такой документации можно выделить несколько категорий оборудования и соответствующую регулярность изоляционного слоя электропроводки.

Переносные и передвижные электроустановки требуют замеров по истечении каждого полугодия;
Уличные электроустановки, проводка в опасных помещениях, кабеля использованные для сетей освещения, должны быть исследованы один раз, ежегодно;
Оставшиеся виды оборудования, электрические приборы и трансформаторы достаточно проверять однажды в три года.

Отсюда можно сделать вывод, что все оборудование, находящееся в собственности социальных объектов (детских садов, школ, образовательных учреждений) проходит проверку раз в год; для магазинов и торговых точек, с установленной системой заземления приемлемо выполнять замер сопротивления изоляции периодичностью ПУЭ раз в три года; и для всех оставшихся систем, сварочных аппаратов, домашнего оборудования, генераторов и других установок нужны измерения раз в полгода. Оборудование личного и ежедневного пользователя следует подвергать более частому визуальному осмотру.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам

Остаточный заряд нужно убирать также после каждого измерения.

Измерения мегаомметром

Приступая к проверке изоляции кабеля мегаомметром, нужно определить, к какому типу относится обследуемый провод. Описание последовательности работ для разных типов кабелей имеет схожий вид, но для каждой группы существуют определенные нюансы.

Измерение высоковольтных линий

Сюда относятся провода с напряжением более тысячи вольт. Согласно нормам, изоляция таких изделий должна иметь сопротивление, превышающее 1000 МОм. Прибор, которым производят замеры, должен быть рассчитанным на 2500 В (аналогично и для низковольтных кабелей).

Испытание низковольтных кабелей

Для таких кабелей показатель должен быть не ниже 0,5 МОм. Сначала прибор ставят между жилами фаз, затем – между фазами и нулем, после этого (если у провода пять жил) – между фазами и заземлением, в самом конце – между заземлительной и нулевой жилами (последнюю перед этим надо отсоединить от шины).

Испытание контрольных кабельных систем

Здесь используются приборы на 500-2500 В. Итоговый результат должен быть больше 1 МОм. Вывод прибора ставят на одну жилу, оставшиеся соединяются и помещаются на землю. Второй вывод кладется на какую-либо жилу, не подлежащую измерению в данный момент. Произведя измерения, жилку кладут к другим и начинают тестировать следующую.

Подготовка к работе

Перед тем, как проверить сопротивление любого кабеля, необходимо обязательно убедиться в том, что на нем нет напряжения. Для высоковольтных линий применяется индикатор высокого напряжения, для низковольтных – защитные средства для манипуляций в электрических установках. Также необходимо вывесить предупреждающие плакаты.

Как измерить сопротивление изоляции мультиметром

Большой диапазон вариантов использования мультиметра обусловлен особенностями его конструкции. Устройство с достаточной точностью справится с тестированием самых разных типов деталей и предохранителей, катушек и конденсаторов.

Расположение обозначений на корпусе варьируется в зависимости от модели, но для нашего случая обязательно должен быть символ «Ω», соответствующий измеряемому сопротивлению. На панели указано несколько пределов для проводимого тестирования и переключатель ручного формата. Все обозначения – это буквенные или цифровые символы.
