Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

1. Указать расчетную потребляемую мощность.
2. У организации получить технические условия и точку подключения для ввода.
3. Заказать проектную документацию.
4. Проект согласовать с гостехнадзором.
5. Выполнить электромонтажные работы.
6. Вызвать электролабораторию для оценки и составления акта испытания.
7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

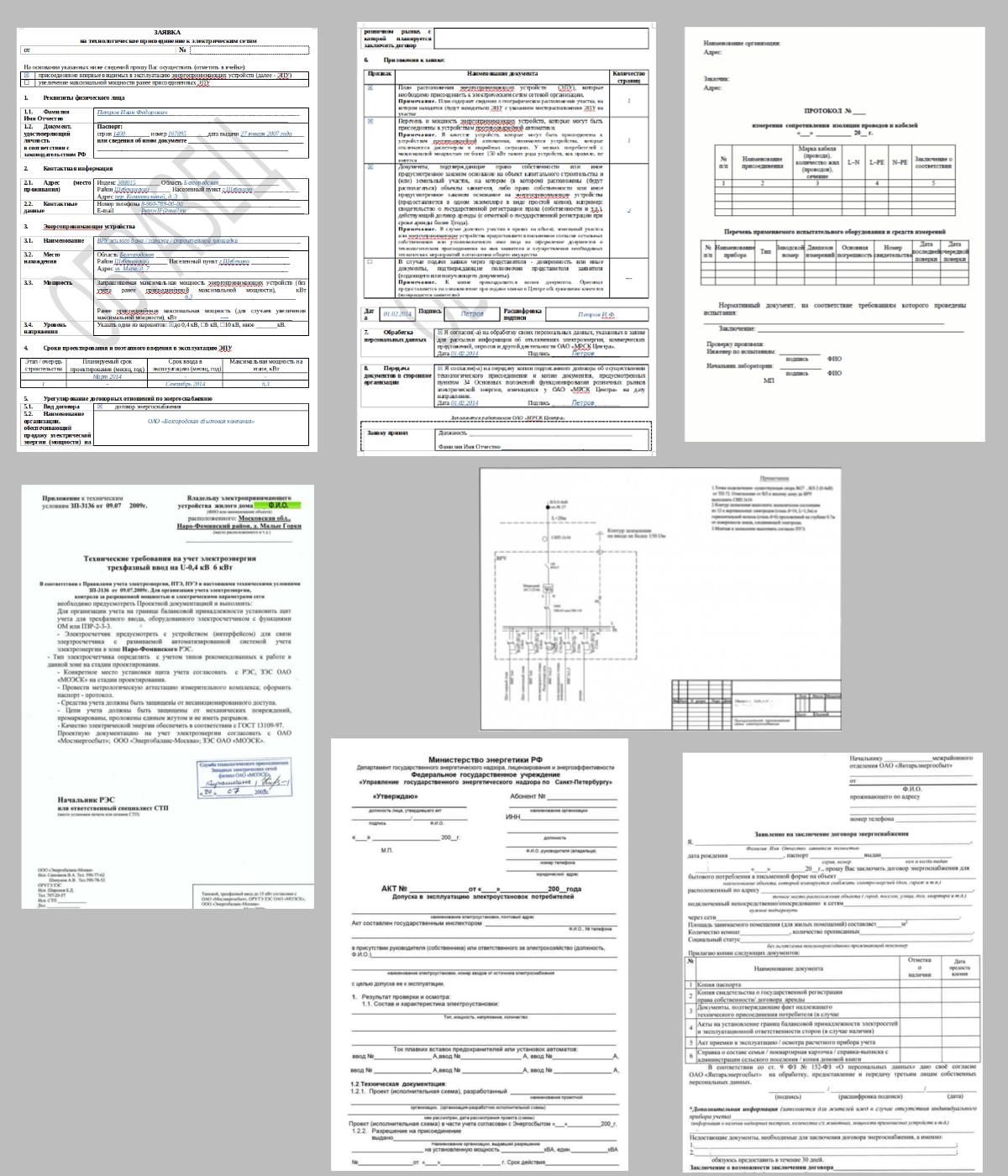

Все документы предоставлены на фото:

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

ПУЭ Глава 7.1

Раздел: Электропроводки и кабельные линии

7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.Сечения проводников должны отвечать требованиям п. 7.1.45.

7.1.37. Электропроводку в помещениях следует выполнять сменяемой: скрыто — в каналах строительных конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.В технических этажах, подпольях, неотапливаемых подвалах, чердаках, вентиляционных камерах, сырых и особо сырых помещениях электропроводку рекомендуется выполнять открыто.В зданиях со строительными конструкциями, выполненными из негорючих материалов, допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или изолированными проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов в панелях стен, перегородок и перекрытий, выполненной при их изготовлении на заводах стройиндустрии или выполняемой в монтажных стыках панелей при монтаже зданий, не допускается.

Комментарий

КомментарийВ негорючих конструкциях допускается прокладка кабеля в двойной изоляции непосредственно (без гофры или трубы) Прокладка кобеля в стыках панелей запрещена во время строительства здания! Прокладка в монтажных стыках при ремонте не регламентируется. 7.1.37. А что не запрещено, то разрешено.

7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках,

Важность применения норм

Чтобы избежать опасности при монтаже электропроводки, нужно правильно рассчитать площадь поперечного сечения проводов, ведь от нее зависит сопротивление. Чем больше сопротивление, тем сильнее провода будут нагреваться. Важную роль играет правильный подбор материалов кабеля, соединение проводов, выбор места монтажа, изоляционных материалов. Необходимо правильно рассчитать нагрузку и подобрать защитные устройства, не забыть о заземлении.

Ошибка может привести к замыканию, и как следствие, возникает пожар. Чтобы этого не произошло, нужно использовать нормы и правила. Если постройка была воздвигнута без их соблюдения, то страховая компания не выплатит страховку при несчастном случае. Материальные потери могут быть весьма существенными, это не считая людских жизней, утрата которых невосполнима.

Определение

Прежде всего, давайте разберемся, что это такое. ПУЭ – это документ, который используют на ряду с ГОСТами, СП и СНиПами инженеры-проектировщики, электромонтеры и другие работники чья деятельность связана с электроустановками, инженерными сетями и коммуникациями.

Стоит отметить: правила собраны на основании ГОСТов и других нормативно-технических документах, последние версии которых могут расходиться с правилами. В таком случае следует отдать предпочтения требованиям стандартов.

Новички часто задают вопросы типа «на кого распространяется ПУЭ?», ответ прост – на всех. Требования едины для физических и юридических лиц, которые строят или реконструируют здания с электроустановками постоянного и переменного тока напряжением до 750 (кВ), независимо от их организационно-правовой формы.

К сведению: под электроустановкой понимается любое устройство, которое производит, трансформирует, передаёт или потребляет электроэнергию.

Документ описывает требования к:

• монтажу электропроводки;
• заземлению;
• кабельным линиям;
• защитной автоматике;
• устройствам для распределения электроэнергии;
• освещению.

Статус ПУЭ на 2019 год в странах бывшего СССР:

• в Российской Федерации – действительно ПУЭ 7 и действующие главы шестого издания.
• в Республике Беларусь – действителен ТКП 339-2011, введен впервые в 2011 году взамен ряда глав ПУЭ 6 издания и его оставшиеся главы.
• на Украине – ПУЭ 2009 года (аналогичны 7 изданию).

В связи с этим нужно знать, какая актуальная версия и последняя редакция правил в стране, в которой вы работаете.

Соединение проводов и выбор их сечения

Также хотелось бы выделить несколько основных запретов, которые указаны в правилах ПУЭ относительно соединений электропроводки. Итак:

— Место ответвления провода (либо соединения) не должно подвергаться механическому воздействию. Изоляция в месте соединения/ответвления не должна
уступать техническими характеристиками целой изоляции этих же проводников

— Провода, которые буду прокладываться внутри стен, должны иметь запас для подключения электрических точек (светильников, розеток и т.д.), а также
соединения между собой в распределительных коробках не менее 5 см.

— Производить коммутацию жил в трубах запрещено. Все соединения должны выполняться в негорючих распределительных
коробках, доступ к которым должен быть свободен.

— Согласно ПУЭ использовать скрутки категорически запрещается. Пайку лучше обходить стороной. Из предпочтительных способов соединения жил рекомендуем останавливаться на таких, как
быстрозажимные клеммы WAGO, колпачки СИЗ, сварка, опрессовка гильзами.

— Соединять алюминий с медью допускается только с помощью клеммных колодок.

Это мы предоставили основные требования к соединениям электропроводки в жилых и производственных помещениях. Рекомендуем ознакомиться с таблицей, в которой указаны
минимальные сечения жил для электромонтажных работ (п. 2.1.14 ПУЭ):

Также нужно правильно выбрать сечение кабеля, ориентируясь на мощность электроприборов в доме либо квартире. Подробно про расчет
сечения кабеля по мощности и току вы можете узнать в нашей соответствующей статье.

Вот и все современные требования к электропроводке в частном доме и квартире. Как вы видите, существует достаточно много нюансов, которые нужно учитывать, чтобы все сделать правильно, а
главное – безопасно. Напоследок рекомендуем ознакомиться с типичными ошибками при электромонтаже.

—

—

Когда можно не устанавливать

При монтаже проводки одним из основных вопросов является конечная стоимость работ и электроустановочных изделий. Часто в целях экономии приходят к упрощению схемы распределительного щита и уменьшению количества модулей в нём. При этом большая часть людей не задаются вопросом, надо ли устанавливать УЗО на свет, часто жертвуя именно им.

В обсуждениях противники установки УЗО на освещение прикрываются главой 7.1. ПУЭ, а именно п. 7.1.79, где сказано, что установка УЗО в линиях, которые питают стационарное оборудование и освещение, как правило, не требуется.

О чем нам говорит приписка «как правило»? Это значит, что во многих случаях можно не устанавливать дифференциальные защиты на указанные приборы, а также о том, что есть случаи, в которых защита обязательна или крайне желательна. О них мы поговорим ниже.

Что мы получаем если не ставить УЗО на свет?

1. Экономия места в электрощите.
2. Меньшая стоимость работ и оборудования для монтажа щитка.
3. Меньшая вероятность ложных срабатываний при нештатных ситуациях или выходе из строя светильника.

В следующих случаях можно не устанавливать устройство защитного отключения:

• если светильники расположены на такой высоте, что ни при каких нормальных ситуациях вы не сможете коснуться их токопроводящих частей (например, металлического корпуса);
• если вы установите выключатель в разрыв фазного провода;
• всегда будете отключать выключатель при замене лампочки, протирании или ремонте светильника.

В этих случаях опасность поражения электрическим током в случае утечки тока на корпус светильника минимальна.

Особенности работ на производстве

Помимо стандартных операций аналогичных «бытовому» электромонтажу, типа установки светильников, выключателей и розеток, на производстве электромонтеры выполняют следующие виды электромонтажных работ:

• Прокладка новых силовых линий (в лотках, на перегородках, по воздуху и под землёй).
• Замена вышедшего из строя электрооборудования.
• Установка нового оборудования, например, конвейеров, силовых щитов, автоматики, кранового оборудования и пр.
• Пусконаладочные работы на новых производственных участках.

Главным отличием является то, что к электромонтажу и пусконаладке на производстве не допускаются «частники», а допускается только обученный персонал, с соответствующими группами допуска и квалификации и прошедшие инструктажи по ТБ и профессии. К работам на высоте допускаются лица прошедшие инструктажи по ТБ и имеющие достаточный уровень физической подготовки и соответствующее состояние здоровья.

Противопоказаниями к работе на высоте являются такие проблемы как: ненормальное давление, плохое зрение (близорукость), проблемы с опорно-двигательным аппаратом (суставами, позвоночником), сердечно-сосудистые заболевания.

Перед сдачей в эксплуатацию, установки проверяются электролабораторией, а расположение оборудования и кабелей, длина силовых линий заносится в ведомости, журналы и, если требуется, вносятся изменения в электропроект предприятия.

Меры безопасности

Стройка — это всегда движение и перемещение, в результате чего могут возникнуть непредвиденные риски. Поэтому предъявляются особые требования к временному электроснабжению, поскольку присутствует такой фактор, как неблагоприятное воздействие атмосферы на элементы электроустановок и их части. Смежные рабочие с низкой группой допуска, или без квалификации, наличие горючих и едких материалов на стройке, отсутствие заземления и элементов уравнивания потенциалов у электроприборов.

При работе в условиях повышенной влажности нужно следовать действующим правилам ПУЭ 1.7.50-53, предписывающим выполнять защиту установкой УЗО, при косвенном прикосновении в случаях, если напряжение превышает 50 Вольт переменного тока и 120 постоянного. Также для повышения безопасности персонала работающих с электроинструментом, нужно использовать разделительные трансформаторы с системой уравнивания потенциалов, объединяющей все открытые корпуса с помощью защитных разъемов в розетке.

При освещении объекта, светильники выбирают с классом защитой IP54, для установки на открытом воздухе. Следуя нашим рекомендациям и действующим правилам ПУЭ вы сведете риски травматизма к минимуму. Берегите себя. Напоследок рекомендуем просмотреть видео, в котором демонстрируется щиток для временного снабжения участка электричеством:

Вот и все, что хотелось рассказать вам о том, что собой представляет временное электроснабжение строительной площадки и какие требования предъявляются к нему. Надеемся, эти основы были для вас полезными и интересными!

Будет интересно прочитать:

• Как провести свет от столба к дому
• Монтаж электропроводки в новостройке своими руками
• Как составить смету на электромонтажные работы

Монтаж открытой электропроводки

Проводка открытого типа

Монтаж открытой электропроводки проводится в строениях из дерева, щитов, панелей и прочих горючих материалов. При проектировании нужно учитывать, что расстояние проводки от потолка должно быть не менее 2 см, а розеток пола — не более 1 метра. При прокладке линий запрещено использовать гвозди, скобы и шурупы для крепления кабеля непосредственно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

• гибкие гофрированные трубки;
• жесткие круглые и прямоугольные пластиковые профили;
• металлические рукава с резьбовым соединением;
• полимерные кабель каналы;
• пустотелые разъемные наличники и плинтусы;
• стальные струны;
• керамические изоляторы.

Поскольку на потолке такие сооружения смотрятся неэстетично, есть несколько способов их замаскировать. Для этого используются натяжные конструкции, подвесные системы из ГКЛ, пластиковых панелей и металлических реек.

Виды скрытых и наружных работ

Начнем с того, что все электромонтажные работы в строительстве и ремонте в жилых помещениях можно разделить на два вида — скрытые и наружные.

К «скрытым» работам по электрике в квартире или в коттедже можно отнести, то, что делают до отделки стен:

• Прокладку кабеля в стене.
• Монтаж электроустановочных изделий.
• Штробление стен и заделка штроб (хоть это и больше похоже на работу для штукатура или каменщика, но на практике этим занимаются электромонтёры).

К наружным относится:

• Монтаж открытой проводки по поверхности стен.
• Монтаж накладных электроустановочных изделий.
• Установка светильников.

Такой электромонтаж чаще используют в деревянном доме или в нежилых зданиях.

Но это не все виды работ, производимые в помещении. Есть ряд задач в электромонтаже, которые производятся в помещении при строительстве и возведении жилого дома:

• Прокладка воздушной линии электропередач.
• Сборка электрощита и организация ввода электроэнергии.
• Монтаж уличного освещения подъезда или приусадебного участка.
• Пусконаладка схемы резервного электроснабжения.
• Монтаж и разводка заземления.
• Прокладка слаботочных и информационных сетей.

При прокладке новых линий электрики используют следующие методы и виды разметки при электромонтажных работах:

• Разметка малярным шнуром.
• По лазерному уровню (нивелиру).
• Разметка по отвесу.

И в быту, и на производстве правила выполнения и виды электромонтажных работ прописаны в таких нормативных документах, как: своды правил (СП) и строительные нормы и правила (СНиП), государственные стандарты (ГОСТ) — для каждой отрасли, вида сооружения они свои. Приведем несколько часто используемых документов в быту.

• СП 31.110-2003 или его актуалаилизрованная версия СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа»
• СП 23.05.95 или его актуализированная редакция СП 52.13330.2011 «Естественное и искусственное освещение.»
• СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» (основной документ для каркасного строительства).

Стоит отметить, что все решения и действия электриков должны соответствовать и таким документам, как ПУЭ (Правила Устройства Электроустановок), ПТЭЭП (Правила технической эксплуатации электроустановок потребителей), ПБЭЭП (Правила Безопасной Эксплуатации…) и прочих.

Конструкция ввода

В одной из наших статей уже рассказывалось о самостоятельной сборке трехфазного щита на приусадебном участке. Технология сборки данного щита мало отличается, напомним важные моменты.

Прибор учета и аппараты защиты, такие как автоматический выключатель, УЗО должны находиться в герметичном боксе, препятствующему попаданию влаги и посторонних предметов. Также необходимо организовать устройство заземления, заземлить щиток и сделать повторное заземление нуля от ВЛЭП (ПУЭ глава 1.7. п 1.7.61.), организовать систему TN-C-S (ПУЭ глава 7.1. п. 7.1.13). Не забудьте предпринять все меры безопасности для производства работ.

Прокладка кабелей возможна как в траншеях, в местах которых он не будет испытывать нагрузок от проезжающих по нему техники, так и путем подвеса на тросу на безопасной высоте. Рекомендуем изучить технологию монтажа тросовой электропроводки на даче.

ПУЭ Глава 1.3

Комментарий

Как мы видим из таблицы самые распространенные кабели 1,5мм2 и 2,5мм2, проложенные открыто выдерживают токи 19 и 25 ампер соответственно, а если те же кабели проложены в земле (или замоноличены в стене) токи еще более увеличиваются. По правилам для защиты групповой линии с установленным шестнадцати амперным автоматом можно использовать кабели обоих сечений.

Комментарий

Внимательно изучив эту таблицу видно, что токи, которые выдерживают медные провода несколько ниже. Когда мы приходим в магазин, для покупки кабеля, там висит именно эта таблица. Продавцам значительно выгоднее продать Вам кабель более большого сечения.  Однако в соответствии с правилами мы должны пользоваться первой таблицей. Именно в ней внесены нужные нагрузки! Во второй таблице прописаны максимальные токи для проводов и шнуров, это существенно отличается от кабеля!

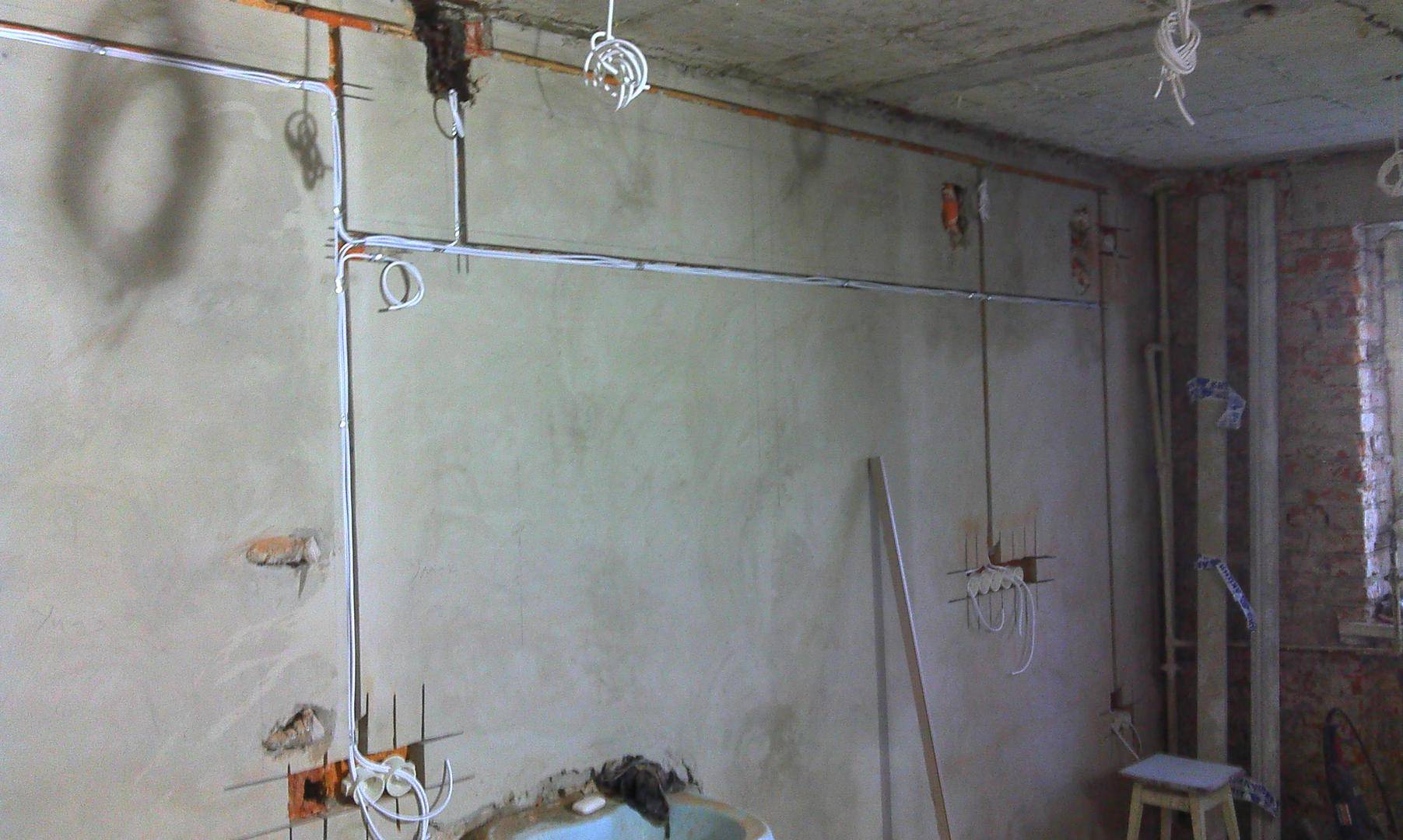

Монтаж скрытой электропроводки

Скрытая электропроводка

Прокладка кабеля скрытым способом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Такой подход считается наиболее безопасным, но трудоемким, так как необходимо выполнять большой объем бурильных и штукатурных работ.

Требования к электропроводке определяют ее монтаж в основании:

• В стенах. Предварительно от распределительной коробки до отверстия под розетку или выключатель делаются штробы. Могут вырезаться канавки прямоугольного или треугольного сечения. После этого в них крепятся провода или пластиковые трубки, в которые впоследствии затягивается кабель.
• Под пол. Мероприятие выполняется на этапе строительства или замены деревянного покрытия. Прокладка предполагает минимум усилий. Недостаток состоит в том, что существует риск повреждения изоляции тараканами и мышами, которые часто заводятся в подполе. Другой минус заключается в большом объеме работ для вывода линий к потолочному светильнику и выключателям.
• На потолке. Оптимальным вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в которых замуровывается проводка. Резать несущую плиту запрещается.

Требования, предъявляемые к монтажу

Весь комплект элементов, предназначенных для прокладки кабеля в классическом исполнении, называются кабельным сооружением, забор на участке в эту категорию не входит. ПУЭ допускает монтаж на, так называемых, не кабельных сооружениях, в роли которых может выступить забор, однако при производстве монтажа необходимо выполнить условия, чтобы не отойти от требований нормативных документов.

Требований к монтажу гораздо меньше в том случае, если для прокладки используется бронированный проводник, но это не всегда удобно и доступно, поэтому в дальнейшем будет рассматриваться вариант работы с кабелями ПВС или ВВГнг-LS, заслуженно завоевавшими самое широкое использование по удачному сочетанию таких параметров, как цена и качество. Их токопроводящие жилы выполнены из меди, а и изоляция из поливинилхлорида (ПВХ).

Кабели ПВС и ВВГ, как небронированные, должны укладываться на высоте не менее чем 2 метра, в противном случае, их надо обеспечить защитой от механических повреждений, то есть они в соответствии с ПУЭ, должны быть уложены в трубе, в коробе или защищены стальным уголком и т.п., как указано в пункте 2.3.39 ПУЭ (Глава 2.3).

Общие требования

Кабельные линии на фасаде укладываются параллельно архитектурным линиям здания, запрещается использование бронированных изделий выполненных с горючим волокнистым покрытием. Нельзя монтировать в одном пучке силовые и телефонные провода, между ними должен быть обеспечен зазор 25 мм. Если в трассе монтируются несколько проводов, прокладку нужно производить с минимальным количеством перехлестов.

Стоит отметить, что если вы будете прокладывать провод СИП по фасаду, то нужно выдержать следующие расстояния до элементов здания, таких как:

при горизонтальной прокладке:

• над окном, входной дверью — 0,3 м;
• под балконом, окном, карнизом — 0,5 м;
• до земли — 2,5 м;

при вертикальной прокладке:

• до окна — 0,5 м;
• до балкона, входной двери — 1,0 м.

На видео ниже наглядно демонстрируется, как провести провод СИП по стене:

Вот по такой технологии осуществляется прокладка кабеля по фасаду здания в соответствии с ПУЭ. Теперь вы знаете, как безопасно проложить кабельную линию по дереву, кирпичу, бетону и даже сайдингу!
