Где используется фотореле?

Монтаж фотореле для уличного освещения можно осуществить и самостоятельно. Лучше всего подобная модель подойдет для городских дворов и дачных площадок.

Не стоит забывать и о том, что устройство способно существенно снизить ваши расходы на электрическую энергию.

Необходимо отметить, что монтаж оборудования, в котором имеется фотоэлемент – это на самом деле очень легкая задача, с которой справится даже новичок.

Другое дело, когда требуется установка устройства, у которого фотоэлемент является выносным элементом. Для процедуры подключения вам понадобятся профессиональные навыки и, конечно же, сноровка.

Фотореле, фотоэлемент которого является выносной деталью, идеально подойдет для таких локаций, как огромные складские помещения и прочие масштабные заведения.

Если вы решитесь приобрести фотореле, у которого есть встроенный таймер, то будьте готовы к тому, что цена на него будет намного выше, чем цена на устройство без таймера.

Но стоит уточнить, что высокая цена с легкостью окупится, так как позволит вам устанавливать собственный режим, который сэкономит энергию и позволит оборудованию дольше прослужить вам.

Фотореле – это устройство для оптимизации процесса освещения, управление которого отличается невероятной простотой, а функционал – своей обширностью.

Теперь вам не нужно своими руками включать и выключать свет – за вас все сделает фотореле.

Фотореле с универсальным таймером

Данное устройство является автоматическим и может эксплуатироваться в любых населенных пунктах, а также на приусадебных участках. Попадание на фоторезистор или два подключенных параллельно устройства СФЗ-1 для лучшей чувствительности даже слабого естественного света закрывает транзистор VT1. По мере уменьшения освещенности их рабочей поверхности сопротивление между эмиттером транзистора и базой достигает величин, превышающих 100 кОм.

Транзистор открывается при низком сопротивлении между положительным выводом питающего источника и базой VT1 . Реле К1 срабатывает, что способствует подключению вывода анода тиристора к полюсу с положительным зарядом в питающем источнике. Далее подключается таймер DA1 КР1006ВИ1 с установкой на выходе напряжения 10,5 В. К выходу DA1 возможно подключать маломощные реле, не используя ключевой транзисторный каскад.

Реле К1 срабатывает, благодаря чему лампа освещения HL1 удерживается во включенном состоянии. Аналоги тиристора — КУ101А-КУ101Г, КУ221, независимо от буквы. Аналогами транзистора VT1 являются КТ312А, Б, В и другие по электрическим характеристикам. При этом его коэффициент усиления по току h21e не должен быть менее 40. Ток срабатывания реле 15-30 мА при напряжении 12 В, то есть оно должно быть маломощным.

Типы постоянных резисторов МЛТ-0.125. Типы конденсаторов С1 КМ, С2-К50-20. При этом рабочее напряжение должно превышать 16 В. С помощью диодов VD1, VD2 осуществляется защита перехода транзистора VT1 и выхода микросхемы DA1 от резких колебаний переменного тока, что предотвращает дребезг контактов реле К1 и К2 при их срабатывании. Первые могут быть заменены на другие, входящие в серию КД522.

Последние две схемы не требуют особого питающего напряжения, могут работать с маломощными реле, с бестрансформаторными и трансформаторными стабилизаторами, имеющими выходное напряжение 10-16 В.

Варианты устройства

Схема щита с фотоэлементом

Собрать своими руками, при должном старании, можно разные виды фотореле, которые могут использоваться в системе уличного типа освещения

Для автоматического включения света на улице можно использовать различные фотоэлементы, которые продаются на рынке.
Обратите внимание! Разные модели фотодатчиков имеют не только различные конструкционные особенности, но и управляются по-разному. В этом отношении надо знать, что подключение фотореле напрямую зависит от типа используемого прибора.
Датчик с фотоэлементом может быть следующих видов:

изделие, щит которого будет содержать в себе специальный фотоэлемент. Данный фотодатчик применяется для включения света в момент наступления сумерек. При этом выключение устройства происходит, когда он улавливает первые солнечные лучи. Такие модели являются полностью автоматизированными. Сам датчик имеет прозрачный корпус. Он защищает фотоэлемент от различных неблагоприятных климатических условий, а также от механических повреждений;

датчик, позволяющий регулировать порог срабатывания. Способ управления устройством будет почти таким же, как и у предыдущей модели. Внизу такое фотореле содержит специальный переключатель. С его помощью возможна регулировка порога срабатывания фотоэлемента. Такие приборы пользуются наибольшей популярностью;

Прибор с регулировкой

Схема датчика с таймеров и фотоэлементом

датчик, который в своей конструкции содержит и фотоэлемент и таймер. Этот прибор, так же как и предыдущие, предназначены для контроля уличного типа освещения. Здесь так же используется автоматический механизм работы датчика. Щит, где будет размещен таймер, дает возможность человеку самостоятельно управлять периодом освещения. Используя панель управления устройства. можно самостоятельно вносить корректировку временных промежутков, когда требуется освещение. В заданной ситуации, при достижении освещения максимального уровня, прибор автоматически выключится. Такие модели позволяют значительно экономить электроэнергию.

Кроме этого и сами компоненты изделия могут быть различными. К примеру, таймер для разных датчиков может быть:

• дневным;
• недельным;
• годовым.

Используя разные таймеры, вы сможете отлаживать фотореле на определенную работу в зависимости от своих потребностей.

Реле на одном транзисторе

Самый простой вариант — использовать схему реле времени всего на одном транзисторе, КТ 973 А, его импортный аналог BD 876. Данное решение также основано на заряде конденсатора до напряжения питания, через потенциометр (переменный резистор). Изюминка схемы заключается в принудительном переключении и разряде емкости через резистор R2 и возвращении исходного начального положения тумблером S1.

При подаче питания на устройство емкость С1 начинается заряжаться через резистор R1 и через R3, открывая тем самым транзистор VT1. Когда емкость зарядится до состояния отключения VT1, обесточивается реле, тем самым отключая или включая нагрузку, в зависимости от назначения схемы и используемого типа реле.

Выбранные вами элементы могут иметь незначительный разброс в номиналах, это не повлияет на работоспособность схемы. Задержка может немного отличаться и зависеть от температуры окружающей среды, а также от величины сетевого напряжения. На фото ниже предоставлен пример готовой самоделки:

Теперь вы знаете, как сделать реле времени своими руками. Надеемся, предоставленные инструкции пригодились вам и вы смогли собрать данную самоделку в домашних условиях!

Будет интересно прочитать:

• Системы дистанционного управления освещением
• Что такое импульсное реле
• Как сделать светодиодную подсветку кровати

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие.  С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.

Аппараты, на основе геркона и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

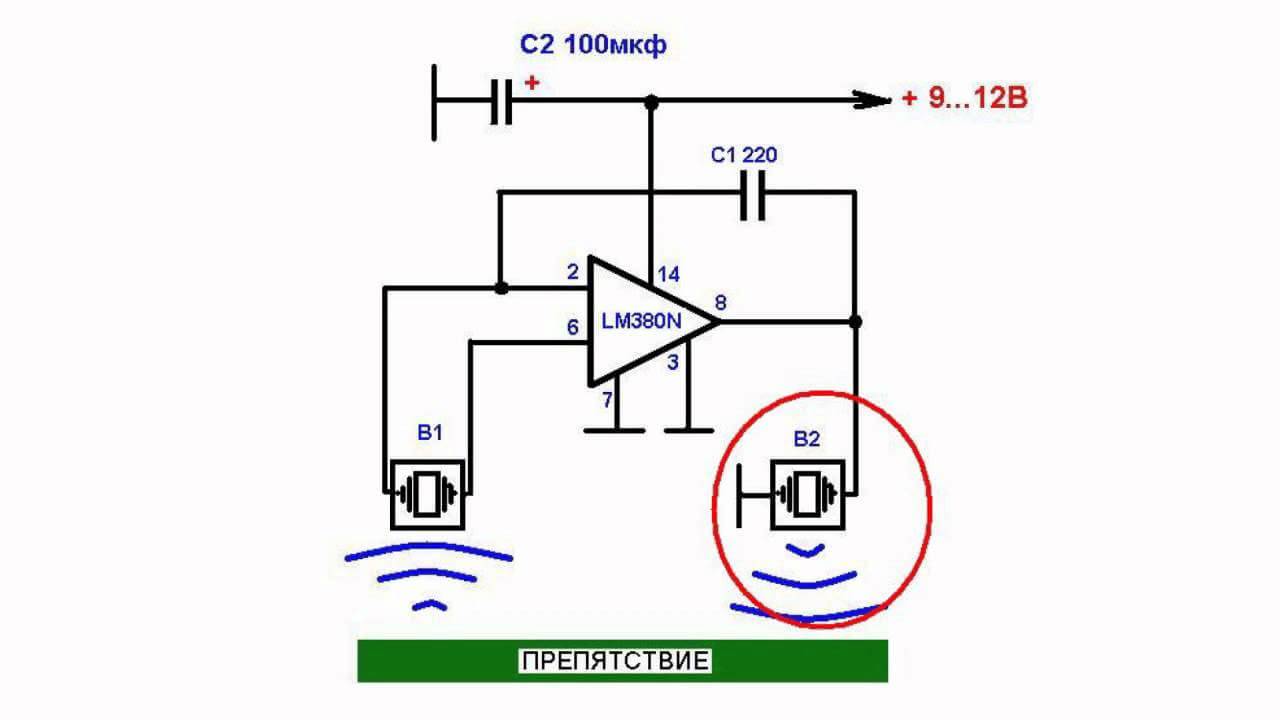

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

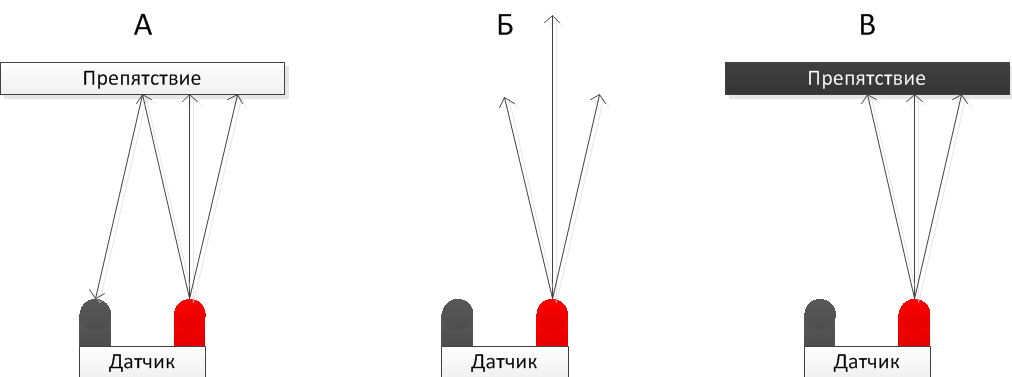

Детектор препятствия

Датчик пересечения

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую подсветку зеркала самостоятельно?

Фотореле и принцип его работы

Эффективный прибор позволяет контролировать затраты энергии, управлять освещением по необходимому режиму. Фотореле используют для своевременного включения и отключения уличных фонарей, что актуально для частных домов. Для этого в приборе предусмотрен датчик, чувствительный к свету. Элемент соединён с питательной цепью. При попадании лучей света датчик становится изолятором, а тёмное время суток прибор проводит электроэнергию к устройству освещения. Так работает фотореле, отключая фонари при дневном свете и включая их при отсутствии солнечных лучей.

Компактное фотореле обладает простой конструкцией

Освещение: применение фотореле

Прибор контроля освещения используют в частных домах, размещая на фонарях вдоль дорожек или возле входной двери. В парке, загородном большом участке и других просторных территориях также применяют фотореле. Прибор практичен для освещения автостоянок, дворов, рекламных конструкций и зоны видимости видеокамер наружного наблюдения. Во всех случаях создаётся автоматизированная система, которая включает свет при наступлении темноты. Это позволяет экономить энергоресурсы и обеспечивает комфорт нужных зон.

Датчик движения может дополнять фотореле

Характеристики фотореле

При выборе устройства для управления освещением учитывают его характеристики. Производители выпускают обширный ассортимент приборов, отличающихся внешним видом, характеристиками, номинальным напряжением питания и другими параметрами

Поэтому при выборе стоит обратить внимание на следующие особенности фотореле:

• вес и размеры устройства;
• температурные ограничения при эксплуатации;
• сектор срабатывания;
• мощность и уровень потребления энергии;
• частота сети для работы;
• номинальное напряжение для питания.

Приборы также разделяются по типу коммутируемых светильников. Простые модели часто предназначены для работы с обычными лампами накаливания или галогенными устройствами. Для других вариантов ламп следует выбирать фотореле, мощность и характеристики которого соответствуют параметрам источника света.

Подключение прибора

Датчик с фотоэлементом является незаменимой вещью в частных домах с обширной приусадебной территорией. Данное устройство позволит обеспечивать автоматическое включение освещения на улице с наступлением сумерек.Самым оптимальным вариантом для установки, по мнению специалистов, является фотореле, имеющие возможность регулирования порога срабатывания. Сборку такого прибора, а также подключение фотореле можно всецело сделать своими руками, без привлечения специалиста.

Касательно того, как подключить фотореле, которое было собранно своими руками, то это уже тема отдельной статьи

В данной ситуации основное внимание следует обращать на модель устройства, так как разные варианты сборки имеют различные способы подключения. В принципе, с этой задачей справится любой, даже новичок в сборке электроприборов

Установка фотореле

Помните, что при подключении фотореле для создания уличного освещения необходимо быть очень осторожным, чтобы не получить электротравму.
Как видим, собрать своими руками фотореле, чтобы автоматизировать процесс подсветки уличного пространства, не очень сложно. Главное следовать выбранной сборочной схеме и использовать качественные детали.

Соберем фотореле своими руками.

Я купил полевой транзистор. Эту схему я применял для подсветки гаража. Работает уже около двух месяцев, проблем нет. Работает от одного аккумулятора, через преобразователь напряжения, повышающий. Использую два аккумулятора, припаял их к DC преобразователю, выставил на нем 12 вольт. На выходе сейчас 12 вольт, подключаем светодиодную ленту, она загорается.

Переходим к схеме фотореле. Сделаем чтобы работала светодиодная лента, мы выключаем свет. А когда включаем, она будет гаснуть.

Как собрать схему, которая будет работать? Никаких заумных схем из радиоэлектроники мы использовать не будем, так как в них ничего не понятно. Мы будем использовать свою схему фотореле, более понятную каждому человеку.

Схема фотореле состоит из транзистора, блока питания, резистора (сопротивления), светодиодная лента и фоторезистор. Берем транзистор и подписываем его ножки. Крайняя левая ножка – это затвор, крайняя правая – это исток, средняя – сток. Откладываем транзистор в сторону. Наш фоторезистор подключается к затвору и к истоку. Минусовой провод от светодиодной ленты подключается на исток, плюсовой провод ленты подсоединяем на резистор. Плюсовой провод также идет с блока питания на резистор. То есть, к резистору будут подключаться два провода: от светодиодной ленты и от блока питания плюсовые.

Далее, провод от резистора провод идет на затвор транзистора. То есть, к затвору транзистора будут подходить провод от фоторезистора, от резистора (два провода). Минусовой провод от блока питания мы подключаем к истоку. Это схема для работы подсветки в темноте, а при включении света отключалась.

Давайте ее соберем и посмотрим, как она работает. Берем транзистор, фоторезистор, припаиваем к ножкам паяльником. Берем резистор на несколько килоом. Его размер особо не важен, так как его нужно подбирать под себя. Можно поставить больше или меньше, будет меняться чувствительность датчика. В зависимости от освещения и сопротивления резистора у нас будет загораться подсветка. Берем светодиодную ленту, минусовой провод припаиваем к стоку, то есть, к средней ножке. Припаиваем плюсовой провод к резистору к другому его концу.

Такой вид нашего промежуточного итога сборки схемы фотореле своими руками:

Мы припаяли фоторезистор к крайним ножкам транзистора. Минусовой контакт от светодиодной ленты припаяли к средней ножке. Плюсовой контакт через резистор припаяли к левой крайней ножке (затвору).

Берем блок питания, минусовой контакт, припаиваем его к крайней правой ножке (истоку). Плюсовой контакт от блока питания мы припаиваем к резистору, туда же, куда припаяли плюсовой контакт от светодиодной ленты. Такая схема у вас должна получиться, по ранее нарисованной схеме.

Проверим работу схемы фотореле своими руками. Закрываем фоторезистор, загорается подсветка. Эта схема элементарная, очень дешевая. Радиодетали стоят сущие копейки.

Особенности фотореле

Чаще всего, работа осуществляется через функцию запоминания различных данных.

Если вы хотите, чтобы установка осуществлялась руками профессионалов, то вы должны знать о том, что такая функция, как запоминание – очень важная составляющая качественного фотореле.

Для тех же, кто собирается устанавливать устройство своими руками, нужно уточнить, что вышеописанная функция очень важна.

Дело в том, что щит, на котором находится панель управления, поможет вам упростить работу с устройством.

Например, летом свет для улицы вам нужно включать достаточно поздно, а зимой – намного раньше, чем летом.

Также, если вы захотите, чтобы схема устройства была изменена, вы сможете самостоятельно перепрограммировать фотореле.

Помимо всего вышеперечисленного, многие модели устройства оснащены специальным выключателем. Как правило, этим важным элементом оснащен именно щит устройства.

Видео:

Благодаря выключателю, управление станет еще более удобным, чем обычно.

В том случае, если таймер перестанет работать или у оборудования возникнут какие-либо неполадки, вы сможете своими руками выключить устройство.

Схема наиболее современных фотореле имеет в своем составе еще и таймер. Именно при помощи таймера, управление им станет невероятно простым.

Обычно щит таких моделей устройства оснащен не только панелью управления, но и таймером.

Таймер – это прекрасно дополнение, которое поможет вам существенно сэкономить электрическую энергию.

Принцип работы самодельного сумеречного выключателя

По внутреннему устройству электрическая схема состоит из трех частей:

1. силовой схемы управления лампочкой светильника;
2. блока питания;
3. блока управления.

Они соединены проводами, запитаны от однофазной переменной сети 220 вольт.

Силовая схема

Лампочка светильника управляется выходным контактом реле точно так же, как работает обычный выключатель в квартире: фазный потенциал от защит квартирного щитка через силовой контакт реле P1. 2 поступает на удаленную контактную площадку патрона светильника и проходит через нить накала.

Рабочий ноль постоянно подключен к боковому контакту патрона. При срабатывании реле на включение лампочка загорается, а при отпадании — тухнет.

Блок питания

На его вход поступает напряжение однофазной сети, а с выхода уходит 24 вольта выпрямленного тока. Для питания схемы управления вполне достаточно всего 15 миллиампер. Поэтому конструкция обладает малой мощностью.

В схеме можно использовать готовые блоки от любой радиоаппаратуры с подходящими электрическими параметрами или изготовить самостоятельно.

Вашему вниманию предлагается использовать самостоятельно одну из двух доступных схем:

1. трансформаторную;
2. бестрансформаторную.

Второй вариант более компактен, быстрее собирается. Но, при его использовании отсутствует трансформаторное разделение цепей на первичную и вторичную схему. А это значит, что при пробое какой-либо токоограничивающей детали потенциал фазы может пройти в цепи управления, выжечь ее детали.

Номиналы всех обозначенных на схеме элементов приведены таблицей, расположенной в конце статьи.

Блок управления

За основу работы блока управления принята схема, использующая изменение фоторезистором своего электрического сопротивления под воздействием излучаемого на него светового потока.

Фоторезистор подключен последовательно к источнику стабилизированной ЭДС через дополнительный резистор R, в котором проходят токи, зависящие по величине от силы падающего света. На этом резисторе создается напряжение, которое называют опорным.

Величина опорного напряжения тоже зависит от светового потока и выражается линий 3 на графике работы компаратора — специального электронного устройства, реагирующего на величину входного напряжения.

Прямая линия 3 этого графика представляет опорное напряжение. Оно может изменяться, быть выше или ниже контрольного значения, представленной коричневой горизонталью 4.

Когда опорное напряжение не достигло контрольного уровня 4, то на выходе компаратора сигнала нет: он закрыт. При возрастании линии 3 компаратор откроется и пропустит в выходные цепи поступившее напряжение. Его величина будет транслироваться на обмотку реле, которое своими контактами Р1.2 включит лампочку освещения.

Таким способом обеспечивается включение света при наступлении сумерек и снятие с лампочки напряжение после рассвета.

Создание светодиодной лампы E27 из энергосберегающей с применением готового драйвера

Для самостоятельного изготовления светодиодной лампы нам понадобятся:

1. Вышедшая из строя лампа КЛЛ.
2. Светодиоды HK6.
3. Пассатижи.
4. Паяльник.
5. Припой.
6. Картон.
7. Голова на плечах.
8. Умелые руки.
9. Аккуратность и внимательность.

Мы будем переделывать под светодиодную неисправную КЛЛ марки «Космос».

«Космос» является одной из самых популярных марок современных энергосберегающих ламп, поэтому у многих рачительных хозяев обязательно найдётся несколько её неисправных экземпляров

Пошаговая инструкция изготовления светодиодной лампы

Находим неисправную энергосберегающую лампу, которая давно лежит у нас «на всякий случай». Наша лампа имеет мощность 20 Вт. Пока главный интересующий нас компонент — цоколь.
Аккуратно разбираем старую лампу и удаляем из неё все, кроме цоколя и идущих от него проводов, с которыми мы потом соединим пайкой готовый драйвер. Лампа собрана с помощью выступающих над корпусом защёлок. Нужно разглядеть их и чем-нибудь поддеть. Иногда цоколь крепится к корпусу сложнее — кернением точечных углублений по окружности. Тут придётся высверлить точки кернения или аккуратно пропилить их ножовкой. Один питающий провод припаян к центральному контакту цоколя, второй — к резьбе. Оба они очень короткие

Трубки при этих манипуляциях могут лопнуть, поэтому надо действовать осторожно.
Очищаем цоколь и обезжириваем его ацетоном или спиртом
Повышенное внимание стоит уделить отверстию, которое тоже тщательно очищаем от лишнего припоя. Это нужно для дальнейшей пайки в цоколе.

Крышечка цоколя имеет шесть отверстий — в них крепились газоразрядные трубки
Используем эти дырки для наших светодиодов

Подложим под верхнюю часть вырезанный маникюрными ножницами круг такого же диаметра из подходящего кусочка пластика. Сгодится и плотный картон. Он и зафиксирует контакты светодиодов.

У нас имеются многокристальные светодиоды HK6 (напряжение 3,3 В, мощность 0,33 Вт, ток 100—120 мА). Каждый диод собран из шести кристаллов (соединённых параллельно), поэтому светит ярко, хотя мощным и не называется. Учитывая мощность этих светодиодов, соединяем их по три штуки параллельно.

Обе цепочки соединяем последовательно.

В результате получаем довольно красивую конструкцию.

Простой готовый драйвер можно взять из сломанной светодиодной лампы. Сейчас, чтобы подключить шесть белых одноваттных светодиодов, мы используем такой драйвер на 220 вольт, например, RLD2–1.

Вставляем драйвер в цоколь. Ещё один вырезанный круг пластика или картона помещаем между платой и драйвером, чтобы избежать замыкания между контактами светодиодов и деталями драйвера. Лампа не нагревается, поэтому прокладка годится любая.

Собираем нашу лампу и проверяем, работает ли она.

Мы создали источник с силой света примерно 150—200 лм и мощностью около 3 Вт, аналогичный 30-ваттной лампе накаливания. Но из-за того, что наша лампа имеет белый цвет свечения, она визуально выглядит ярче. Освещаемый ею участок комнаты можно увеличить, подогнув светодиодные выводы. К тому же мы получили замечательный бонус: трехваттную лампу можно даже не выключать — счётчик её практически не «видит».

Конструкция самодельного сумеречного выключателя

Фоторезистором в схеме блока управления используется прибор ФСК-Г7Б, представленный на принципиальной схеме элементом R9.

В качестве компаратора выбрана микросхема К554СА3 —элемент DD1. Размеры ее корпуса в миллиметрах представлены нижерасположенной картинкой.

Исполнительным органом схемы управления работает электромагнитное реле Р1 малогабаритной конструкции серии РП-21 с номинальным напряжением обмотки на 24 вольта.

При выборе мощности светильника следует учитывать, что номинальный ток контактов рассчитан на 5 ампер. Бо́льшие нагрузки следует подключать через повторители мощности.

Возможное расположение электронных компонентов схемы управления, совмещенной с блоком питания бестрансформаторной конструкции представлено на картинках двухсторонней печатной платы.

Номиналы деталей платы

Все основные электрические характеристики конденсаторов, резисторов и диодов предлагаемой схемы сумеречного выключателя сведены в таблицу.

На основе предложенного материала вы можете собрать автоматику сумеречного выключателя своими руками, успешно эксплуатировать его в домашней проводке.

А в заключение статьи рекомендуем посмотреть видеоролик по уроку пайки. Даже если вы давно занимаетесь подобной работой, то все равно сможете пополнить свои знания по этому вопросу.

Возможно, что у вас остались неясные вопросы: спрашивайте. Для этого создан раздел комментарии.
