Опасность шагового напряжения

Шаговое напряжение обнаружите на грунте при замыкании фазы силовой линии на землю, либо вследствие заноса потенциала токопроводящим предметом (рельс железнодорожного полотна, неисправный, сломанный контур заземления, неправильно обустроенный, недостаточно глубоко вбитый металлический кол громоотвода). Ситуация усугубляется: при поражении человек падает на землю, ток будет течь через тело. Пострадают внутренние органы. Поскольку общепринятая частота сети (50 Гц) не защищает человека от внутренних повреждений. Предупреждал Никола Тесла, указывая нижний лимит безопасности 700 Гц.

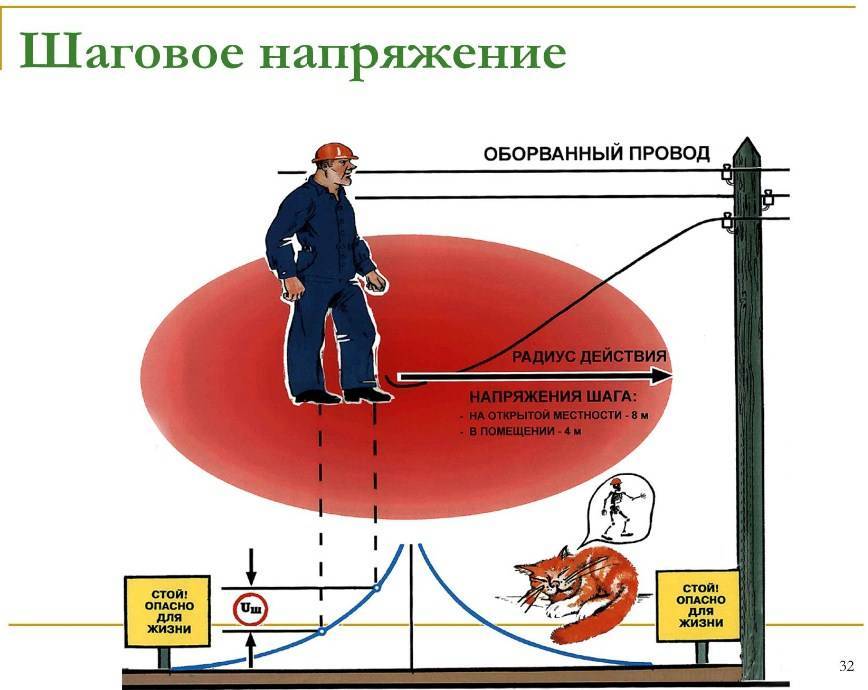

Схема формирования шагового напряжения

Схема формирования шагового напряжения показана рисунком. Видно: на расстоянии 20 метров от источника опасность сводится к нулю. Высока разность потенциала эпицентра, где техника безопасности рекомендует двигаться исключительно «гусиным» шагом. Приставляя носок одной ноги к пятке другой. Разница потенциалов снижается до нуля. Инструкции безопасности запрещают приближаться к месту дислокации утечки электричества ближе 8 метров. Помимо указанного способа отхода из опасной зоны выдуманы два:

1. Прыжки на одной ноге сводят вероятность поражения электрическим током к нулю. Каждое перемещение по отдельности не должно быть слишком большим. Некоторые источники не совсем логично запрещают порядок действий. Следует опасаться падения: шанс уцелеть зависит от случайных факторов. Высока вероятность летального исхода, иных неприятных последствий.
2. Если почва ровная, обувь удобная, попробуйте прыгать на двух ногах. Стопы ставятся вместе, не должны отрываться друг от друга. Опасность прежняя – упасть на землю. Простое прикосновение руки (неловкое движение) к почве способно вызвать пагубные последствия. Прыжки, как в предыдущем случае, по возможности короткие.

Правила поведения для избежания поражения шаговым напряжением приводятся памятками. Категорически избегайте руководствоваться сетевыми обзорами. Полистайте учебник по технике безопасности. Некоторые приведенные выше способы маркируются опасными, недопустимыми. По причине элементарного незнания авторами (не портала ВашТехник) простейших законов физики.

Из опасной зоны выходим, ступая по сухим, не проводящим ток предметам. Доскам. Опасно наступать на кирпичи, железобетонные конструкции, землю (избегайте луж). Покрытия, согласно ПУЭ, считаются небезопасными, проводят электричество. Аккуратно следует перемещаться по песку. Опасным окажется подлежащий влажный слой. Меньше сопротивление грунта, меньше опасность. При условии, что стопа не проваливается. Рассмотрим, почему происходит.

шаговое напряжение это:

Напряжение шага

Напряжение между двумя точками на поверхности земли, находящимися на расстоянии 1 м одна от другой, которое рассматривается как длина шага человека

шаговое напряжение: Напряжение (эффективное) в зоне растекания тока с заземления (или с находящейся в контакте с землей проводящей части) в землю между двумя находящимися на поверхности этой земли точками, отстоящими одна от другой на расстоянии 1 м, применительно к человеку, и 1,4 м — применительно к крупному рогатому скоту и лошадям.

3.13 шаговое напряжение: Напряжение между двумя точками на поверхности локальной земли или проводящего пола, находящимися на расстоянии 1 м одна от другой, применительно к человеку, и 1,4 м — применительно к крупному рогатому скоту, которое рассматривается как длина шага человека или как расстояние между передними и задними конечностями животного.

3.30 шаговое напряжение (иногда называемое напряжением шага): Напряжение (эффективное) в зоне растекания тока с заземлителя в землю (или с находящейся в контакте с землей проводящей части) между двумя находящимися на поверхности этой земли (пола) точками, отстоящими одна от другой на расстоянии 1,4 м применительно к крупному рогатому скоту и лошадям и 0,8 м применительно к свиньям и овцам.

3.31 шаговое напряжение: Напряжение между двумя точками на поверхности локальной земли или проводящего пола, находящимися на расстоянии 1 м одна от другой (применительно к человеку) и на расстоянии 1,4 м (применительно к крупному рогатому скоту), которое рассматривается как длина шага человека или как расстояние между передними и задними конечностями животного.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015 .

Смотреть что такое «шаговое напряжение» в других словарях:

ШАГОВОЕ НАПРЯЖЕНИЕ — (напряжение шага) напряжение между двумя точками на поверхности земли (на расстоянии 1 м одна от др.), которое принимается равным длине шага человека. Величина Ш. н. Uш зависит: от ширины шага (чем она больше, тем больше Uш); расстояния от… … Российская энциклопедия по охране труда

шаговое напряжение — Напряжение между двумя точками на поверхности Земли, находящимися на расстоянии 1 м одна от другой, которое рассматривается как длина шага человека. EN step voltage voltage between two points on the Earth’s surface … Справочник технического переводчика

ШАГОВОЕ НАПРЯЖЕНИЕ — (см. ) опасное для жизни человека электрическое напряжение, обусловленное током, протекающим в земле (токопроводящем полу), и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися одна от др. на расстоянии одного … Большая политехническая энциклопедия

Шаговое напряжение — У этого термина существуют и другие значения, см. Напряжение. Распределение электрического потенциала вокруг упавшего провода; US1 … Википедия

шаговое напряжение — электрическое напряжение, равное разности потенциалов между двумя точками поверхности земли (токопроводящего пола), отстоящими друг от друга на расстоянии шага человека. Опасное шаговое напряжение может возникнуть вблизи заземлителей… … Энциклопедия техники

ШАГОВОЕ НАПРЯЖЕНИЕ — электрич. напряжение, обусловленное током, протекающим в земле (токопроводящем полу), и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися на расстоянии одного шага человека. Опасное Ш. н. может возникнуть,… … Большой энциклопедический политехнический словарь

шаговое напряжение — rus шаговое напряжение (с), напряжение (с) шага eng step voltage fra tension (f) de pas deu Schrittspannung (f) spa tensión (f) de paso … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки

шаговое напряжение — žingsninė įtampa statusas T sritis radioelektronika atitikmenys: angl. step voltage vok. Schrittspannung, f rus. шаговое напряжение, n pranc. tension de pas, f … Radioelektronikos terminų žodynas

Шаговое напряжение — напряжение, обусловленное током, протекающим в земле (токопроводящем полу), и равное разности потенциалов между двумя точками поверхности земли (пола), находящимися на расстоянии одного шага человека. Ш. н. зависит от тока и удельного… … Большая советская энциклопедия

Напряжение — Напряжение: В Викисловаре есть статья «напряжение» Электрическое напряжение между точками A и B  отношение работы электрического поля при переносе пробного заряда из точки A в B к величине этого пробного заряда. Номинальное напряжение… … Википедия

Правила перемещения в зоне шагового напряжения

В промышленных условиях для перемещения в зоне высокого риска шагового напряжения перемещаться следуют в галошах или диэлектрических ботах. При случайном попадании в опасное место нужно замедлить шаг. Максимально сократите расстояние между ногами во время ходьбы – приставляйте носок к пятке, имитируя гусиный шаг. Запрещается приближаться к оголенным проводам на расстояние менее 8 метров, выполнять такие действия допускается при наличии средств защиты.

При возникновении аварий на ЛЭП устранением последствий занимаются специально обученные электрики. Релейная защита отключает участок электрической линии в месте повреждения. Устранив неисправность, специалисты осматривают территорию на предмет обвисших кабелей. Высокая опасность возникает в местах соединения поврежденных кабелей (проводов) и деревьев. Ствол – это проводник электричества, создающий высокий уровень опасности для людей и животных.

Класс напряжения и удельное сопротивление грунта определяют шаговое напряжение. Радиус действия увеличивается при повышении влажности из-за увеличения территории растекания тока.

Возникновение шагового напряжения

Почему существует шаговое напряжение. При контакте фазного провода с грунтом начинает течь ток. Согласно справочникам, почва имеет некое определенное сопротивление. Постоянным параметр считать нельзя, многое зависит от влажности. Очевидно, с ростом глубины почва более мокрая, лучше проводит электричество. По указанной причине (никакой другой) стальные колья контура громоотвода вкапываются на некоторое минимальное, заранее высчитанное расстояние.

Меж эпицентром (точкой контакта фазы и почвы), окраиной круга радиусом 20 метров образуется резистивный делитель. Рисунок показывает: напряжение падает нелинейно. Эквипотенциальная поверхность утечки тока близка формой эллипсоиду вращения. Заряды распространяются по трем направлениям. Привыкли видеть на уроках физики иной расклад (вспомним резистивный делитель электрической цепи).

Там ток двигается вдоль провода. Путь одномерный. Отношение потенциалов пропорционально сопротивлениям взятых резисторов. В случае шагового напряжения ток движется в прямоугольных координатах поверхности грунта, уходя одновременно вглубь. Этим объясняется нелинейность зависимости, представленной рисунком: опасность резко падает по мере удаления от центра аварии.

Закономерности свойственны обычной физике: выше сопротивления, меньше ток. Хорошо для поставщиков энергии, авария обходится дешевле

Почувствовавшим опасность важно соотношение сопротивления участка грунта и тела человека. Во влажной почве токи велики, малая часть ответвляется нанести удар

Образуется резистивный делитель, чем человек лучше сопротивляется электричеству, тем меньшим будет урон.

Становится понятно, почему электрики носят специальную обувь с изолирующей подошвой. От переменного тока это неидеальная защита. Напряжение в десятки киловольт пробивает подошвы насквозь, даже если человек стоит на сухом грунте. Разница потенциалов растет, следуя ширине шага. Руководства по технике безопасности единогласно рекомендуют выходить за пределы опасной зоны «гусиной» походкой.

Для каждого отдельного человека нельзя заранее предсказать результат действия шагового напряжения. В конечном итоге, определено индивидуальными физиологическими особенностями (сопротивление тела). Стоит, однако, знать некоторые общие закономерности:

1. Сопротивление кожи в несколько раз выше внутренних органов. Если эпидермис нездоров, повреждены нижележащие слои, исход столкновения с электричеством неблагоприятный.
2. Физиологи выделяют следующие наиболее фатальные пути прохождения электрического тока по организму (нужно заметить, сюда входят почти все возможные траектории движения заряда): рука — рука (худший вариант), любая рука — ноги, обе руки — ноги. В этих случаях (по убыванию) значительная часть тока проходит через сердце, чревато летальным исходом. Становится понятно, почему нельзя падать на землю (чтобы руки находились под разным потенциалом).

При отрицательных температурах опасность ниже. Для суглинистых почв, влажности грунта 15 – 20% безопасное расстояние составляет 4 метра. По этой причине вдоль кабельных трасс зимой почву запрещено прогревать. Устанавливаются в каждом случае и другие нормативы. Например: конный транспорт не должен работать ближе 20 метров от огороженной области электроотогрева грунта. Цифра знакомая, фигурировала выше.

Шаговое напряжение

Шаговым напряжением принято называть разность потенциалов между ступнями ноᴦ. В случае если человек будет стоять на поверхности земли, бетонного или металлического пола, в зоне растекания электрического тока, то на длинœе шага возникнет напряжение, и через его тело будет проходить электрический ток. Величина этого напряжения, назы

ваемогошаговым, зависит от ширины шага, проводимости пола и места расположения человека относительно источника напряжения. Чем ближе человек стоит к месту замыкания, тем больше величина шагового напряжения.

Величина опасной зоны шаговых напряжений зависит от величины напряжения электропитания. Считается, что на расстоянии 8 м от места замыкания электрического провода напряжением выше 1000 В опасная зона шагового напряжения отсутствует. При напряжении электрического провода ниже 1000 В величина зоны шагового напряжения составляет 5м.

Чтобы избежать поражения электрическим током, человек должен выходить, иззоны шагового напряжения короткими шажками, не отрывая одной ногу от другой.

Совет

При наличии защитных средств из диэлектрической резины (боты, галоши) можно воспользоваться ими для выхода из зоны шагового напряжения. На рис. 1 показаны правила перемещения в зоне шагового напряжения.

Запрещается выпрыгивать из зоны шагового напряжения на одной ноге, т. к. в случае падения человека (на руки) значительно увеличится величина шагового напряжения, а, следовательно, и величина электрического тока, который будет проходить через его тело и через жизненно важные органы – сердце, легкие, головной мозᴦ.

В случае если в результате соприкосновения с токоведущими частями или при возникновении электрического разряда механизм или грузоподъемная машина окажутся под напряжением, прикасаться к ним и спускаться с них на землю или подниматься на них до снятия напряжения не разрешается.

Правила перемещения в зоне ʼʼшаговогоʼʼ напряжения.

– Шаговое напряжение и напряжение прикосновения

Схема однофазного включения человека с изолированной нейтралью. Включение человека в однофазную цепь с заземлением. . Самый неблагоприятный случай – человек на металлическом полу в сырой обуви. В этом случае – смертельный исход. Человек на… .

– Шаговое напряжение

  Шаговое напряжение – это разность напряжений в 2-х точках зоны растекания тока (на длину шага человека). При соприкосновении любой токоведущей части с землей, например при обрыве и падении на землю какого – либо провода происходит распределение потенциалов на… .

– Шаговое напряжение и напряжение прикосновения

При повреждении изоляции и пробое фазы на заземленный корпус электрооборудования, при падении на землю провода под напряжением может происходить замыкание одной из фаз на землю. На рис. 4 показана схема зоны растекания тока в земле через заземлитель при коротком… .

– Напряжение прикосновения и шаговое напряжение

  Напряжение прикосновения (рис.21) – это напряжение между двумя точками цепи замыкания на землю (корпус) при одновременном прикосновении к ним человека. Численно оно равно разности потенциалов корпуса и точек грунта, в которых находятся ноги человека, : ; ; ; , … .

– Что такое шаговое напряжение и напряжение прикосновения?

Шаговым напряжением (напряжением шага) называется напря­жение между двумя точками цепи тока, находящимися одна от дру­гой на расстоянии шага (0,8 м) и на которых одновременно стоит человек (ГОСТ 12.11.009). Наибольший электрический потенциал будет в месте соприкосно­вения… .

Ответы@Mail.Ru: Что такое Шаговое Напряжение?

Шаговое напряжение — напряжение, обусловленное электрическим током, протекающим в земле или токопроводящем полу, и равное разности потенциалов между двумя точками поверхности земли (пола) , находящимися на расстоянии одного шага человека.

Шаговое напряжение зависит от длины шага, удельного сопротивления грунта и силы протекающего через него тока.

Опасное шаговое напряжение может возникнуть, например, около упавшего на землю провода под напряжением или вблизи заземлителей электроустановок при аварийном коротком замыкании на землю (допустимые значения сопротивления заземлителей и удельное сопротивление грунта нормируются для того, чтобы избежать подобной ситуации) .

Важно

При попадании под шаговое напряжение возникают непроизвольные судорожные сокращения мышц ног и, как следствие, падение человека на землю. Ток начинает проходить между новыми точками опоры — например, от рук к ногам, что чревато смертельным поражением.

При подозрении на шаговое напряжение надо покинуть опасную зону минимальными шажками («гусиным шагом» ) или прыжками. Особо опасно шаговое напряжение для крупного рогатого скота, так как расстояние между передними и задними ногами у этих животных очень велико и, соответственно, велико напряжение, под которое они попадают. Нередки случаи гибели скота от шагового напряжения.

разность потенциалов между двумя ногами в зоне поражения электрическим током

Это когда под напряжением проводник упал на землю, автоматики не отключила его. В этот момент ток идет по земле. Шаговым напряжением будет разность потенциалов между левой им правой ногами.

Шаговое напряжение — напряжение, обусловленное электрическим током, протекающим в земле или токопроводящем полу, и равное разности потенциалов между двумя точками поверхности земли (пола) , находящимися на расстоянии одного шага человека.

По простому если ты попал в зону эл. напряжения то выходить из этой зоны нужно не отрывая ног от земли то есть если поднимешь одну из ног тут ты и поймешь что такое шаговое напряжение

Напряжение, обусловленное током, протекающим в земле (токопроводящем полу), и равное разности потенциалов между двумя точками поверхности земли (пола ),находящимися на растоянии одного шага человека.

Усилие, затраченное на один шаг…

это напряжение от токоведущего провода растекающегося по поверхности земли

Это напряжение между ног у мужчины. Опасно прикасаться голыми руками, можно потерять честь (совет женщинам)

разность потенциалов между ног человека, чем больше шаг тем больше потенциал

когда чё нить варишь, то широко не шагай …шибанёт …меня БОГ миловал …а вот некоторых ребят током било …хорошо что здоровы остались

Способы защиты, электробезопасность

Если вы увидите лежащий на земле провод – ни в коем случае нельзя к нему приближаться. Опасная зона может быть от 5-8 метров вокруг точки соприкосновения провода с землей и больше, в зависимости от класса напряжения линии и состояния земли (мокрая земля увеличивает пространство растекания электрического тока).

При ударе молнии в дерево, молниеотвод или опору электропередач электрический ток поступает в землю и растекается в грунте во все стороны до нескольких десятков метров. В таких местах и может быть шаговое напряжение. То же самое происходит и возле упавшего на землю электрического провода, находящегося под напряжением. Представим себе, что разряд молнии пришелся в дерево, вблизи которого в это время стоял человек. Электрический ток молнии, попадая в землю и растекаясь в ней, проходит и под ногами человека. Если ноги расставлены, то ток входит в одну ногу и, пройдя через тело, уходит в землю через другую. Это и есть шаговое напряжение, в этом случае человек находится под шаговым напряжением.

Чтобы человек не подвергался воздействию тока, там где шаговое напряжение, необходимо все устройства защитного заземления размещать там, где нет людей. В частности, молниеотводы в сельской местности следует заземлять не ближе 4 метров от стен домов и обязательно их ограждать.

Во время грозы надо держаться подальше от опор электропередач, нельзя стоять вблизи высоких деревьев, особенно на открытой местности. Это необходимо и потому, что возле любого выделяющегося на поверхности земли предмета (дерево, мачта, опора ЛЭП, молниеотвод) во время грозы создаются условия, при которых молния устремляется именно к этому предмету, где может случиться шаговое напряжение. Как правило, она поражает все, находящееся в радиусе десятков метров.

При поражении молнией человека, там где произошло шаговое напряжение, пострадавшему надо обязательно сделать искусственное дыхание и закрытый массаж сердца. И немедленно доставить в лечебное учреждение или вызвать «скорую помощь».

В энергетике существует такой термин как «Техника безопасности» – он появился не просто так. Каждая строчка этого свода правил безопасности на действующих и отключенных электроустановках имеет свою историю, которая закончилась плачевно. Поэтому не стоит пренебрегать этими простыми советами, чтобы не попасть под действие электрического тока совершенно неожиданно для себя.

Что такое шаговое напряжение

Что такое напряжение шага и каковы могут быть последствия попадания человека в его радиус? Правильный ответ будет следующим: “шаговым (или напряжением прикосновения) называется такое напряжение, которое возникает между несколькими точками цепи электрического тока, расположенными на дистанции в шаг, на которых человек стоит одновременно”.

Так, в зависимости от напряжения на электролинии и расстояния от контакта до человека, шаговое напряжение может составлять от 10 до нескольких тысяч вольт на шаг. При этом, безопасным для человека считается напряжение переменного тока до 50 В, шагового – до 40 В.

Возникновение шагового напряжения возможно при:

• Обрыве провода линии электропередачи;
• Обрыве локального кабеля, поставляемого электричество к отдельному потребителю (объекту);
• Перепадах атмосферного давления;
• Авариях на электрических подстанциях;
• Попадании молнии в молниеотвод или опору электропередач;
• Коротких замыканиях токопроводящих проводов на улице или в помещении.

Особо опасно, при этом, находиться на влажном асфальте, в болотистой местности. Ведь вода является отличной средой для проведения электрического тока. Поэтому шаговое напряжение обусловливается удельным электрическим сопротивлением земли, силой тока, протекающего сквозь нее.

Методы снижения шагового напряжения на предприятиях

В промышленных условиях создаются правила безопасности и способы предупреждения аварийных ситуаций. Для разработки методов снижения шагового напряжения на предприятии необходимо выделить виды воздействия тока на человека:

• электрическое;
• термическое;
• биологическое.

Для предупреждения воздействия высоких температур специалисты работают в костюме с высоким уровнем защиты от тепла. Такая униформа имеет многослойную структуру и производится из особых синтетических материалов. Они не воспламеняются, защищают кровь и лимфу от перегрева.

Защищает костюм и от электрического воздействия, после превышения которого происходит разложение клеток крови. Для правильного подбора защитных средств стоит знать основные варианты прохождения тока через тело.

Угроза жизни возрастает, если на пути тока встречаются жизненно необходимые органы (сердце и мозг). Из схем можно сделать вывод, что чаще всего электричество начинает путь с руки, головы и ноги. Эти части тела больше всего нуждаются в защите при работе человека в экстремальных условиях. По технике безопасности работник не получает доступ к объекту без специальных средств и прохождения ряда инструктажей.

Причиной аварийной ситуации может стать несоблюдение правил безопасности и контроля за электрическим оборудованием на предприятии. Для предотвращения опасных ситуаций в промышленной сфере проводятся проверки и тестирования. Систематически контролируется изоляция проводов и кабелей, специалисты следят за сроками эксплуатации отдельных элементов системы.

Угроза жизни становится реальной при недостаточной компетентности работников. Незнание элементарных правил безопасности и пренебрежение средствами защиты, часто становится причиной трагедий. Для предупреждения аварийных ситуаций, на предприятиях проводятся целевые и повторные инструктажи, позволяющие сотрудникам повысить уровень квалификации. Вводные инструктажи предназначены для ознакомления специалистов с новым видом оборудования.

Специальные средства защиты на предприятии имеют срок годности. Руководство компании обязано следить за качеством и пригодностью таких вещей. Для повышения контроля за соблюдением правил и стандартов на предприятии создается комиссия по охране труда

Ее сотрудники проводят работы по ознакомлению работников с важной информацией, контролируют выполнение обязанностей и занимаются отчетами в сфере безопасности

Современные технологии позволяют значительно снизить риск возникновения шагового напряжения. Некоторое оборудование имеет функцию автоматической блокировки при возникновении повреждений в электрической сети. Такие возможности позволяют значительно повысить уровень безопасности и снизить количество несчастных случаев на предприятии.

В комплексе методы снижения шагового напряжения дают отличные результаты. Автоматизированные предприятия, работающие с инновационным оборудованием, практически никогда не встречаются с аварийными ситуациями.

Сегодня средства защиты от электрического тока отличаются высокой эффективностью. При условии правильного использования спецодежды и следования правилам безопасности риск возникновения трагической ситуации значительно снижается. Контроль за всеми процессами в сфере электрики минимизирует шансы поражения током.

Действие

Для того, чтобы предупредить вредное воздействие шагового напряжения, необходимо провести расчет. Он поможет вычислить размер диапазон и его силу.

Фото — Расчет шагового напряжения

Каждый параметр отвечает за определенный показатель, важный при вычислении радиуса. На данной схеме:

• I_З – ток короткого замыкания, измеряется в Амперах;
• ρ – удельное сопротивление грунта, Ом*м;
• a – расчетная длина шага, м
• x – расстояние от места повреждения, измеряется в метрах.

Исходя из графика может быть рассчитана зона шагового напряжения и непосредственно его размер:

U_Ш = (I₃ * ρ * a) / 2 π x (x + a). Измеряется в вольтах.

Конечно, точно определить шаговое предельное напряжение и его радиус очень сложно, т. к. нужно рассчитать примерное сопротивление разных слоев почвы и вывести средний показатель, умноженный на определенный коэффициент. Но такая формула поможет провести прикидочные расчеты и вычислить напряжение, диапазон и прочие параметры.

Благодаря этому расчету можно определить не только пошаговое напряжение, но и шаг сетки, что поможет минимизировать вероятность летального исхода. Считается, что воздействие будет минимальным, если сокращать шаги, но это зависит от частоты полос напряжения. Например, есть схема кривой, которая поможет рассчитать размер шага при аварии.

Фото — Кривая расчета ширины шага

Для того чтобы получить такой график на местности, необходимо измерить вольтаж на разных расстояниях от провода, а после свести данные в одну схему

Обратите внимание на отрезок ОН, на чертеже указано, что его можно разбить на несколько участков, которые по размеру будут соответствовать среднему шагу человека. В таком случае, Вы сможете вывести рабочего из зоны опасности

Если просчитать места образования опасных линий, то при шагах ступни будут находиться в участках разности потенциалов. Также график наглядно демонстрирует, что чем ближе объект (см. человек), находится к эпицентру аварии (оборванному проводу), тем меньшими становятся отрезки и выше напряжение.

Учитывая это, формула будет иметь такой вид:

Uш = Uв — Uг = Uз*B

В данном случае, коэффициент напряжения между человеческими ступнями, также именуемый как коэффициент напряжения шага равняется 1 (по умолчанию). Этот показатель зависит от расстояния до аварии. Например, чем ближе источник напряжения – тем выше коэффициент между ступнями.

На графике 2 демонстрируется, как именно изменяются данные при движении тела в зоне опасности. Особенно высоко влияние тока в грозу или на мокром асфальте. В подобных случаях без специальной экипировки запрещается приближаться к эпицентру ближе, чем на десять метров.

При этом нужно учитывать сторонние факторы, влияющие на проводимость человеческого тела и сопротивление между ступнями. Так, если рабочий в момент падения провода будет в мокрой одежде, обуви или просто вспотеет, то для смертельного удара будет достаточно даже нескольких десятков Вольт, в отличие от значащихся в технике безопасности 220.

Со временем может произойти самостоятельное выравнивание электрического тока, если будет отключен источник. В такой случае, вся энергия просто уйдет в землю, не требуя дополнительных процессов.

Видео: расчет шагового напряжения
