Замена электропроводки

Ремонтная времянка

Во время замены электропроводки главное – позаботиться о том, чтобы можно было снабжать электричеством все необходимые инструменты. Для этого нам понадобится кусок деревянной дощечки или пенопласта, куда крепится розетка на два-три гнезда, автомат на 16 А и провод с сечением 4 мм. Нужно позаботиться и о наличии удлинителя с длинным шнуром, чтобы его хватало на все комнаты.

Теперь самый ответственный этап: после того, как квартира обесточена, нужно обдолбить дозу около счетчика, снять ее и вывести наружу все провода, к которым и подключается времянка. Все нужно тщательно заизолировать, потом времянка крепится к стене, и уже с этих пор можно приступать к работе.

Для этого этапа работ лучше пригласить электрика. Но если вы уверены, что можете справиться самостоятельно, то соблюдайте все правила безопасности, берите инструменты только за изолированные выступы, не касайтесь частями тела оголенных проводов.

Штробление стен и крепление подрозетников

Для того чтобы аккуратно спрятать провода, в стенах необходимо сделать небольшие углубления – штробы. Они должны быть строго вертикальными или горизонтальными, так как наклонные – причина аварий и травматизма. Горизонтальную штробу делают почти под потолком, за 1 м от него.

Выполнять штробление стен лучше всего, стоя на строительных козлах. Подойдет и стремянка, но обязательными становятся боковые упоры, чтобы при работе и наклоне в сторону не было шансов упасть вместе с тяжелым постоянно вращающимся инструментом. Сам процесс очень шумный, грязный и пыльный, поэтому время его проведения лучше всего согласовать с соседями и назначить на первую половину рабочего дня. Штробление проводится строго по созданному плану.

Штробы делают сначала болгаркой на глубину гофра, толщина при этом равняется ширине долота перфоратора. Потом необходимая толщина компенсируется за счет выбивания долотом канавки. Потом болгаркой немного срезают углы внутри и создают лунку для того, чтобы гофр вписывался максимально и плавно сгибался.

Теперь дело за подрозетниками: если стены кирпичные, то лунки для них можно создать с помощью коронки, а для бетонных стен более эффективным будет долото.  Долото используют и для создания нужной выемки для вводного щита.

Некоторые под выключатели выбивают двойную штробу, но без этого можно обойтись, если использовать гофрошланг, куда помещаются два провода.

Прокладывание кабеля

Самый важный и кульминационный этап в замене электропроводки – это укладка кабеля. Для этого нужно отмерить необходимое количество кабеля и затянуть его в подготовленный отмерянный и отрезанный кусок гофрошланга. Потом подготовленный провод с гофром располагаем в штробы, а концы кабеля нужно подвести в подрозетник, который ставится на алебастр. После того, как провода заведены, подрозетник домазывается алебастром до необходимого уровня. Алебастр используется и для того, чтобы через каждый метр замазать штробы с гофром.

Когда работы по всем комнатам завершены, можно подсоединять концы гофров к вводному щитку и смазать их токопроводящей пастой. Теперь их можно схватить с помощью жестяного хомута на винте. А последний нужно соединить с заземлительной клеммой щитка обрезком защитного провода.

Теперь нужно приложить щиток к стене и наметить места крепления: они сверлятся, а потом туда вставляются дюбели. Потом отсоединяем времянку, предварительно обесточив квартиру. Затем следует ввести в щиток  провода счетчика и защитный провод квартиры, сам же защитный провод соединяем с корпусом щитка. И только теперь можно поставить щиток на место и прикрепить к стене, провода счетчика не забудьте тщательно заизолировать, а потом уложить в корпус щитка.

Пока квартира обесточена, можно заняться оштукатуриванием, чтобы сделать места штробления почти незаметными.

Цвета проводов

Для удобства все провода отличаются по цветам: ноль обозначают синим или голубым цветом, фазу – коричневым, красным, черным или белым, а защитный провод – желтым с зеленой полосой. Помните простую истину: можно соединять между собой только одноцветные провода. Во избежание крайне печальных последствий не создавайте переходов фазы на фазу, фазы на ноль и включения выключателя в разрыв нуля.

Штукатурные работы

Когда все работы выполнены, наступает время для того, чтобы привести все в порядок: заштукатурить, покрасить стены, поклеить обои и т.д. Но не забудьте, что подрозетники должны быть на одном уровне со стеной, поэтому, скорее всего, придется набить в них бумагу, поролона или тряпок. Щиток и счетчик нужно прикрыть полиэтиленовой пленкой, закрепив ее за краями обрамления.

Где ставить распределительную коробку в ванной комнате

Согласно ГОСТ 50571.11 выходит, что распределительные коробки нельзя ставить в зонах 0, 1 и 2. А в прочих местах допустимо. К примеру, под потолком, выше 2,25 метра от пола. Допускается установка в зоне 3. В ПУЭ 7 не прописан запрет на монтаж распределительных щитов в ванных комнатах. По указанному поводу говорится:

Разводка в ванной

• Не допускается электрощитовые помещения располагать под душевыми, ванными комнатами, мойками, прочими объектами, связанными с мокрыми технологическими процессами. Оговорка – исключение допускается, когда приняты меры по гидроизоляции. Заметим, что электрощитовые помещения – комнаты, где масса распределительных шкафов, кабелей и прочего хозяйства аналогичного рода. Это не единичный объект, а их скопление. В ванной такое не разместишь. Но прямого запрета нет. Просто написано, что электрощитовые помещения, как правило, доступны исключительно для обслуживающего персонала. На площадке это реализуется наличием навесного (или встроенного) замка, а в ванной по определению подобного нет.
• Опираемся на факт, что не должно быть ответвлений водопроводных труб в помещении и наличие канализации в любом виде в электрощитовых помещениях. Упомянутое исключает установку такого оборудования в санузлах. Напоминаем, что речь идёт о мощных групповых устройствах: вводные устройства (устройства на входе питающей линии в здание либо его часть), главные распределительные щиты (снабжающие здание), распределительные пункты. Согласно букве закона домовладельцы не вправе ставить оборудование в ванной, а для собственников квартир прямого запрета не существует. Вводным устройством квартиры считается оборудование, стоящее на лестничной клетке, защищённое замком, для которого соблюдаются указанные выше требования.

Согласно ГОСТ, читая между строк, напрашиваются выводы:

Корпусы любого оборудования предусматривают сплошную изоляцию. Полагаем, порошковая краска на распределительных щитах вполне подходит к определению. Потому что, несмотря на требования п. 413.2.3 ГОСТ 50571.3, массово применяется в уличных условиях.
Не допускается использовать оборудование без заземлённой системы уравнивания потенциалов. Линия объединяет трубы, ванну, корпусы оборудования.
Не допускается прокладка фазных проводов внутри распределительного щитка без изоляции. Требуется крайне аккуратно заделывать проводку в автоматы защиты и прочие устройства. А контактные площадки надёжно изолировать (как это сделать – вопрос десятый).
Наконец, очевидный факт: на входе в квартиру, желательно в подъездном щитке, нужно поставить дифференциальный автомат защиты с порогом срабатывания не выше 30 мА (мощностью не меньше входного УЗО). Этим выполняем косвенно требования ГОСТ 50571.11 в плане размещения розеток. Из непрямых источников следует вывод, что любое оборудование, эксплуатируемое в условиях повышенной влажности, защищается дифференциальными автоматами

Обратите внимание, распределительный щит на столбе подобных средств лишён. А он частенько мокнет под дождём.
Важный факт: в условиях сырости запрещается открывать внутреннюю дверцу распределительного щита

Под клавиши выключения питания линий выполняются специальные прорези (окошки). Не нашли на это прямых указаний законодательства (схожее обсуждается в п. 413.2.6 ГОСТ 50571.3), но так делается повсеместно на практике, следовательно, неплохо бы опыт распространить на квартиру.
Дверцы распределительного щита от детей и животных прочно закрываются на замок. Если не подходит встроенный, допускается применять навесной (ушки монтирует хозяин распределительного щита). Главное – не вступить в конфликт с требованиями ГОСТ 50571.3, где говорится о недопустимости применения крепежа (ряд п. в разделе 413.2), способного в отдельных случаях нарушить изоляцию.

Ванная комната должна быть светлой

После комплекса подобных мероприятий распределительный щит в ванной комнате уже не представляет опасности. Рекомендуется выбирать модели коробок с корпусом, непроницаемым для влаги и пара. Проводка прокладывается, как правило, скрыто, без металлических экранов.

Необходимые инструменты и материалы

Необходимые инструменты

• перфоратор с необходимыми насадками: долото по бетону, корончатое сверло, бур по бетону и т.д.;
• паяльник;
• тест-мультиметр и индикатор-фазоуказатель;
• болгарка;
• фонарик;
• переносная электролампа;
• пассатижи и отвертки (наличие изолированных рукояток обязательно);
• монтажный нож;
• уровень;
• шнур для создания маршрута штробов, шпатель;

Необходимые материалы

клеммники. Наш способ прокладки электропроводки исключает спаивание проводов и снижает риск короткого замыкания. Тут все соединения выполняются во вводном щитке на клеммниках, которых нужно приобрести в количестве 3-4 секций (в каждой секции по 10 контактов)

Обратите внимание на материал изготовления: полиэтилен не очень подходит, а все остальные можно смело использовать;
подрозетники. Тут перед вами просто для выбора, так как подойдут любые коробки, правда, обратите внимание на наличие выступов на внешней стороне, чтобы можно было удержать их в алебастре;
кабель

В целях экономии лучше выбрать одножильный кабель, причем разрекламированный NYM не отвечает своей высокой цене и просто противопоказан к использованию в сыром бетоне, а гарантии того, что стены никогда не промокнут, нет. Поэтому лучше приобрести отечественные ВВГ или ПУНП;
гофрошланг: им лучше заменить старые трубы. Последние лучше вырывать без сожаления, поскольку повторно использовать их почти невозможно: кабель с двойной изоляцией туда не поместится, часто в углах труба сильно согнута и сплющена. Поэтому лучше сдать все это на металлолом и частично окупить покупку гофрошланга. В качестве материала лучше выбрать металл: гофр из ПВХ, разлагаясь, выделяет токсичные газы, а если заземлить металлический, то недостатков он вообще не имеет;
вводный щит должен быть таким, чтобы уместить в себе нужное количество автоматов, УЗО, клеммников и проводов;
алебастр;
х/б изолента;
токопроводящая паста.

Безопасность, прежде всего!

Любой электроприбор может спровоцировать удар электротоком, поэтому и розетки, и проводка должны быть установлены своими руками грамотно. Можно воспользоваться дополнительными материалами с видео и фото, чтобы не нарушать норм.

Нормы, касаемо установки розеток в ванной, изложены в соответствующей литературе и ГОСТе. И они во многом соотносятся с электроприборами, которые будут там использоваться. Это значит, что, допустим, для установки стиральной машины в ванной комнате предъявляются одни требования, для использования электробритвы – другие.

Конечно, желательно, чтобы проводка была скрытой, ведь очевидно, что в этой комнате повышена влажность. Это значит, что есть риск контакта проводки и воды, а это очень опасно.

Однако не нужно считать, что в ванной комнате возможна исключительно проводка в скрытом виде. Это только рекомендуемая норма. Электропроводка может быть проложена и в открытом виде, однако нельзя при этом применять металлические рукава и трубы.

Делаем безопасную проводку

электрическая проводка для освещения

проводка к розетке

Если соблюсти все требования безопасности, тогда в ванной комнате можно применять любые электроприборы.

По степени опасности удара током помещения делятся условно на три типа:

1. Помещения без повышенной опасности удара электротоком.
2. Помещения с повышенной опасностью. В них выполняется хотя бы одно из условий: высокая влажность (более 75 процентов), повышена температура (свыше 35 градусов), токопроводящие покрытия.
3. Особо опасные помещения. В них высокая влажность (вплоть до 100 процентов), а также выполняются два и более условий высокой опасности.

Если электроприборы используются в помещениях с особой опасностью поражения электротоком или повышенной опасностью, тогда имеют место определенные особенности. Например, разделение такого помещения на защитные зоны. Таким образом, место прокладки кабелей, установки розеток и выключателей должно определяться, исходя из требований к защитным зонам.

Кроме норм монтажа, есть еще и требования к материалам, используемым для прокладки проводки в помещении с повышенной влажностью. Они должны быть термостойкими и иметь защиту от воды.

Монтаж розеток — важный этап в прокладке электропроводки

начальный этап перед ремонтом

выключатель для освещения потолка

Как уже выяснили, установка розеток зависит от приборов, используемых в комнате:

• по правилам безопасности такие розетки обязаны иметь заземления. Для электроприборов по типу электробритвы может использоваться разделительный трансформатор;
• все места соединений должны быть тщательно изолированы, а сама электропроводка желательно, чтобы была скрытой;
• нельзя размещать розетки на холодных стенах, где есть конденсат. При этом, по нормам, расстояние между розеткой и ванной или раковиной должно быть более 0,6 м;
• оптимальный вариант – розетки с защитой от влаги. И пусть они стоят дороже стандартных, но благодаря применению специальных крышек и уплотнителей они успешно противодействуют попаданию влаги в механизм;
• если подключаются мощные электроприборы, стоит обзавестись устройством защитного отключения, которое защитит от поражения электротоком. Можно применять трехконтактные розетки с трехжильным проводом. Поэтому те же стиральные машины нельзя использовать с удлинителем;
• при использовании мощных электроприборов нужна отдельная линия и автоматический выключатель;
• несомненно, все работы по обустройству розетки и проводки должны делать квалифицированные и опытные специалисты. Конечно, в Сети хватает и фото, и видео материалов, где подробно описан процесс своими руками, однако переоценивать свои силы не стоит, поскольку это может коснуться вашей безопасности.

Как сделать проводку в ванной?

На монтаж электропроводки в ванной комнате порой уходит целый день, а то и два. Однако работа это скорее кропотливая, чем сложная. Убедитесь сами:

1.Сначала нарисуйте схему расположения всех светильников и розеток на листочке. Она, зависит от того, какие электроприборы находятся в ванной, и где именно. Если у вас нет чего-то сейчас, например, бойлера или полотенцесушителя, но может появиться в будущем, сделайте для них проводку и установите розетки заранее.

2. Далее сделайте разметку на стенах карандашом или строительным маркером там, где пойдут провода. Помните, что для лампочки кабель прокладывают в 2 этапа. Сначала ведут один провод от коробки до выключателя, а потом второй (третий, четвертый и т.д. – в зависимости от количества ламп) от выключателя до лампочки.

Провода в ванной комнате должны быть на высоте не менее 1,5 метров от пола.

Глубина штроба — до 2 см

3.Согласно разметке, перфоратором сделайте штробы для проводов, монтажной коробки и выключателя.

Монтажные коробки, выключатели и, тем более, УЗО, лучше всего ставить за пределами ванной.

4.Основа подготовлена, и теперь можете начинать непосредственный монтаж электропроводки в ванной комнате. Отключите электропитание, откройте коробку, от которой расходится проводка на освещение и вентиляторы. В боковое отверстие коробки введите один конец провода, который пойдет до выключателя.

5.Зачистите этот конец от изоляции перочинным ножиком или специальными кусачками на 1-2 см.

В качестве зажима для электропроводки в ванной можно использовать клеммники или соединительную гильзу

6.Скрутите жилы провода с жилами разводного кабеля в коробке, чтобы нейтраль оказался с нейтралем, фаза с фазой, а заземление с заземлением. А чтобы соединение получилось надежным, на места скруток оденьте гильзы и зажмите их пресс-клещами. Обмотайте гильзы изоляционной лентой ХБ для сухих помещений.

В ванной оголенные контакты изолируют лентой ПВХ. Она более чувствительна к перегреву кабеля, но зато не боится влаги.

Хомут для проводки электричества в ванную одевают на кабель и вбивают в заранее приготовленное отверстие

7.Закрепите этот провод и провод от выключателя до светильника в штробах с помощью дюбель-хомутов. Так же установите отдельный провод для вентилятора.

Схема электрического щитка для подводки электричества в ванную

8. Возьмите кабель NYM 3*2,5 и подключите к электрощитку. Для этого зачистите 1 конец провода на 1 см. Фазу L закрепите в соответствующем контакте на автомате. Нейтраль N на нулевой шине. А желто-зеленый проводник заземления PE на шине заземления.

УЗО с автоматом и нулевой шиной связываются отрезками проводов L и N, как показано на схеме. Для этого отрезки одной стороной вставляют в соответствующие контакты на УЗО. Другой конец провода L в контакт на автомате, а N – на нулевой шине, и зажимают.

Статья «Осветительные приборы для ванной и туалета» поможет вам подобрать подходящие светильники и лампы, наиболее пригодные для установки в санузлах

О том, как использовать для освещения ванной комнаты нестандартные осветительные приборы – светодиодную ленту, световые плафоны, читайте здесь: http://remontspravka.com/illumceilbathroom

О том, как скомбинировать люстру или светильник с натяжным потолком, узнайте в инструкции на нашем сайте

9. Вставьте в штробу монтажную коробку, подведите к ней провод. И дальше делайте то же самое, что и при монтаже электропроводки для светильников в ванной.

10. Заделайте штробы с проводами шпатлевкой. При этом в ванной обязательно нужно использовать влагостойкую.

Провода можно и не прятать в стену, а поместить в пластиковый изоляционный короб. Металлический, т.к. он хорошо проводит электричество, для этого не годится.

Монтаж проводки

После того как стены были размечены, а расчеты проведены, нужно максимально точно подготовить места для светильников, выключателей и розеток. Далее, в зависимости от вида отделки, возможны несколько вариантов, как поместить провода в стене:

1. Между декоративным покрытием и стенкой имеется пустота.
2. Между покрытием и стеной кабель провести трудно из-за небольшого зазора.
3. Панели отсутствуют.

Первый вариант предполагает наличие пустот, в которых размещаются провода в гофрированном рукаве, проведенные через просверленные отверстия в вертикальных профилях.

Второй вариант предполагает штробирование стен непосредственно с укладкой кабеля в рукаве в штробу и фиксацией его специальными скобами.

В третьем случае так же, как и во втором, создаются полости, однако они должны быть такой глубины, чтобы проводка в гофрированном рукаве полностью поместилась там. После чего штробы следует замазать алебастровым раствором и выровнять.

Позже производится установка подрозетника с последующим закреплением его с помощью алебастра и прикрепление тройных проводов (одна жила — заземление, другие — ноль и фаза) к розеткам, светильникам и другим приборам.

Составление схемы прокладки кабеля

Схема помогает электрику, особенно непрофессиональному, сделать правильную разводку, избежать ошибок. Начинают с определения места установки мебели, сантехники и бытового электрооборудования. Дальше выбирают место для розеток, которые должны быть отдельными для каждого прибора. Их требуется расположить на расстоянии не менее 70 см от ванны, раковины. Высота от пола — 90 см.

На бумаге составляют план с указанием электроточек и линий подвода, затем переносят на поверхность. Кабели прокладывают горизонтально по стене в верхней части, спуск к розеткам вертикальный. Каждый прибор, розетка подключаются отдельно от распределительной коробки или щитка, которые находятся снаружи. Разрешается прокладка проводки под натяжным потолком.

Открытая или закрытая проводка

Правила не ограничивают способ монтажа проводки. Прокладку разрешается выполнять закрытую или открытую. В последнем случае ограничения касаются только изоляции кабеля: он должен предназначаться для применения в помещениях с влажной средой.

Скрытую проводку монтируют в зависимости от способа отделки:

• в штробах, закрывая потом штукатуркой, плиткой;
• в пространстве между стеной и декоративными панелями;
• за навесным или натяжным потолком.

В последних 2 случаях желательно проводку спрятать в пластиковую защиту, хотя это не обязательно при соответствующей изоляции. Гофра в штробах — это лишнее, лучше добавить в раствор для заделки канавок гидробарьер — специальную присадку.

Расчет мощности оборудования

Большое значение для ванной имеет правильно подобранное сечение кабеля. Оборудование будет работать и в том случае, если оно недостаточное, но жилы при этом нагреваются, изоляция плавится. Во влажном помещении это опасно: ток пойдет по стенам, высока вероятность поражения людей.

Правилами рекомендовано монтировать такую трехжильную медную проводку марки ВВГ:

• к светильникам — с жилами 0,5 мм²;
• к розеткам для подключения фена и бритвы — 1 мм²;
• для стиральных машин, водогрейных устройств до 3 кВт — 1,5 мм²;
• для более мощных установок — 2,5 мм².

Экономить на проводке не стоит. Лучше взять сечение на 1 ступень выше. Тип изоляции также можно выбрать более совершенный.

Как провести проводку в квартире своими руками

Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.

• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).

• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.

• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.

В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.

Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.

2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.

3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.

4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.

5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.

6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.

7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.

Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.

Заземление

Важным элементом безопасности является заземление, которое именно в ванной комнате имеет особенное значение, из-за повышенной влажности помещения. В настоящее время используется 3-х жильный кабель, где кроме проводов фазы и нуля, третий провод для заземления.

В старых домах, с  проводкой двужильного кабеля, заземление делалось путем проводки кабеля заземления к распределительному щитку, который имеет заземление.

Бывает и так, что в домах старого фонда распределительный щиток не имеет собственного заземления, в таких случаях, провод «земля» подключается прямо на корпус. При таком способе обязательно  делать проводку через прибор УЗО, иначе прибор перегорит.

Схема прокладки кабеля в ванной комнате

Схема проводки в ванной

Часто разводка электрики в ванной сводится к тому, что из распределительной коробки отходят провода на розетки, выключатели и светильники. Обычно при прокладке они разводятся в разные стороны, чтобы не было путаницы впоследствии. Например, кабель на освещение можно прокладывать вверх, на выключатели – вправо или влево, а провода к розеткам – вниз. Чем точнее будет устроена разводка электрики в ванной комнате, тем меньше проблем возникнет при её эксплуатации.

Если в ванной планируется устанавливать больше, чем одну розетку, и будет несколько светильников на потолке и бра на стене, то, возможно, будет иметь смысл сделать 3 распределительных коробки – общую, на освещение и розеточную группу. Данная электросхема подключения ванной рациональна в том случае, если при большом количестве проводов скрутка не будет прочной и надежной.

Хорошая схема проводки в ванной предусматривает, что будет проложен провод достаточного сечения. Обычно для системы освещения обычного помещения квартиры или частного дома, в том числе и ванной, применяется кабель сечением 1.5 мм². Для каждой розетки лучше вести отдельный кабель, имеющий сечение 2.5 мм², прямо из распределительной коробки в ванной.

Всю проводку лучше прокладывать в стенах. Поскольку в ванной, как правило, нет специальных каналов для прокладки кабеля, нужно сделать штробы для проводов. Лучше, если все горизонтально проложенные кабели будут идти в одной штробе на одинаковой высоте. Так, в будущем, зная, как выглядит схема электропроводки в ванной, хозяин дома ни в коем случае не попадет сверлом в кабель, если ему понадобится просверлить отверстие в стене.

Хорошая разводка проводки в ванной означает не только то, что будет использован качественный кабель, но также и то, как он будет уложен. Если есть возможность, штробы лучше делать штроборезом. Если же они делаются вручную при помощи молотка и зубила, то перед монтажом кабеля нужно проверить глубину штробы. Если кабель везде укладывается ровно и не торчит из стены – значит, всё нормально. Ну а если где-то кабель хоть чуть-чуть выпирает, штробу необходимо углубить. В противном случае кабель во время штукатурки может быть задет отделочным инструментом и будет повреждена его изоляция.

Составляем план электропроводки

Схема, составленная на предыдущем этапе, становится основой для составления детального плана электропроводки в масштабе с массой необходимых обозначений и их экспликацией.

Пример такого подробного плана приведен на рисунке

При составлении собственного плана обращайте внимание на такие вещи:

• для каждой комнаты предусматривают как минимум две ветви проводки от счетчика: одна для освещения, другая – для розеток;
• для ванной в зависимости от ваших планов предусматривают определенное количество точек освещения и выводят проводку для бойлера, если он будет там находиться;
• на плане нужно обозначать только ветви, ведущие к стационарным электроприборам и розеткам. Причем стационарными в данном смысле принято считать те приборы, которые жестко прикреплены к своему месту и питаются не через разъемное соединение. Поэтому теплый пол и бойлер мы относим к стационарным приборам, а стиральную машину и холодильник – нет;
• хоть на схеме должны отображаться все элементы, все же такие мелочи, как удлинитель, ведущий на балкон, или светодиодная подсветка рабочей зоны кухни, можно не обозначать. Такие подробности часто только нервируют инспекторов. И даже самая грамотно составленная схема может не пройти проверку;
• балкон и лоджия – это вообще отдельная тема. Туда не должны быть проложены отдельные ветви, и все приборы, находящиеся там, должны питаться от розеток, расположенных в комнате. Если все же такая организация проводки необходима, их не нужно обозначать на схеме, так как это нарушение вышеупомянутых Правил.

Чтобы упростить себе весь процесс по составлению плана, можно взять за основу план квартиры, который разрабатывает БТИ или ДЭЗ. Его можно отсканировать: если он большой, то отсканировать частями и склеить в Photoshop. Если на нем была обозначена старая проводка и места расположения электроприборов, то аккуратно убираем все это тем же фотошопом, а новые обозначения лучше всего рисовать с помощью векторного графического редактора, например, Corel Draw. Важный момент: сохранить векторный файл, так как созданный план могут вернуть на доработку. Теперь остается разделить изображение в том же фотошопе на несколько частей, распечатать и склеить, если план большой.

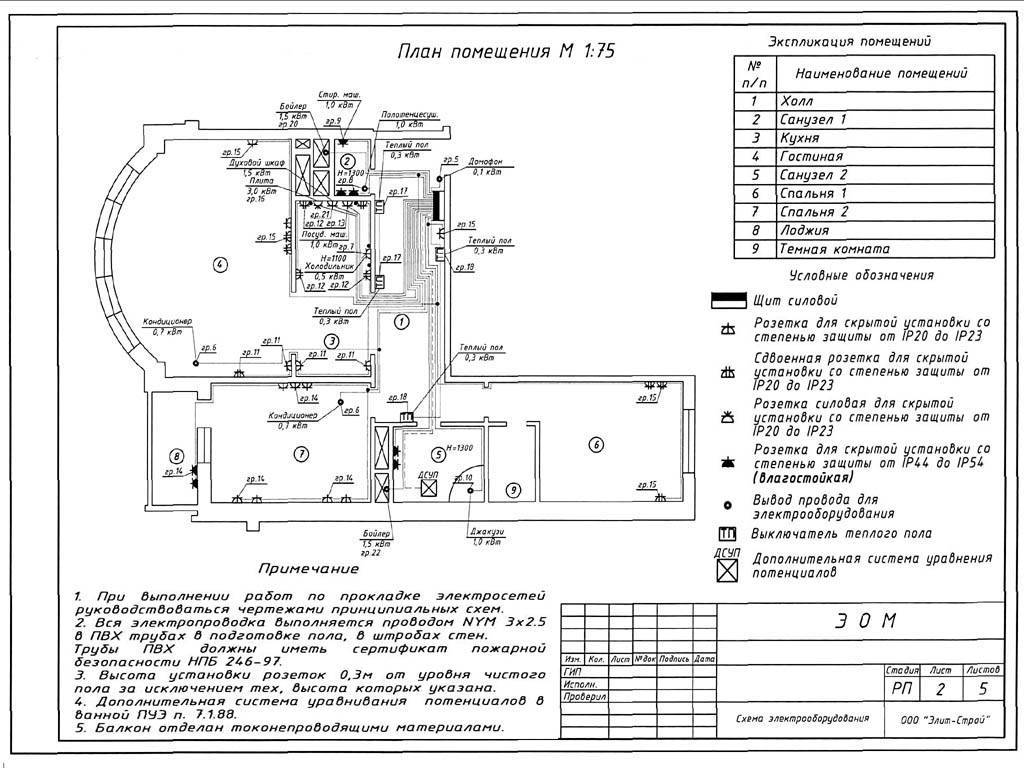

Пример плана электропроводки

Кроме того, работая над своим планом, примите во внимание и некоторые хитрости. Так, например, в смежных комнатах розетки можно устраивать на одном уровне: так можно будет сэкономить кабель и трубу, и две комнаты питать одной ветвью

Если квартира имеет планировку «трамвайчиком», то в комнате, которая расположена дальше всех от счетчика допустимо питать одну группу розеток от другой – так можно сэкономить немного кабеля. Светильники типа бра можно запитать от розеток, а вот для потолочных обязательно нужно предусмотреть отдельную ветвь. Если интерьерное решение предполагает наличие точечного освещения, то на плане оно обозначается как люстра, а проводка для него выводится в центр потолка, а дальше уже при монтаже решается, как будет удобнее организовать все детали.

Когда схема и план готовы, можно нести их на проверку в органы энергослужбы, которые должны проверить созданные чертежи и утвердить их.

Как заземлить ванную комнату?

Чтобы заземлить ванную, там устанавливают специальный распределитель (это и есть СУП). А от него ведут несколько проводов заземления: 1 к щитку, а остальные ко всем потенциальными проводниками тока.

К разным предметам провода заземления подсоединяют по-разному.

Крепления проводов, с помощью которых заземляют ванны и душевые поддоны

Например, к ваннам и поддонам – с помощью соединяющих перемычек. Чтобы установить их на ванну старого образца или акриловую, просверлите в ножке отверстие и закрепите перемычку с помощью болта и гайки.

В ванных из стали и чугуна для крепление провода заземления есть специальный лепесток.

Провода заземления можно спрятать под штукатуркой, в шкафчиках или пустотах стен. Оставить на виду – тоже вариант, но это некрасиво, и, в конце концов, травмоопасно.

Пластиковые трубы заземлять не нужно

Провода к трубам, змеевикам, и водонагревателям крепятся с помощью специальных хомутов в виде колечек с отверстиями. Такое колечко одевают на трубу, а потом его концы скрепляют с помощью того же болта.

Если трубы спрятаны в стенах, то хомуты можно закрепить на смесителях либо душевых стояках.

Заземление каркаса стиральной машины

Чтобы заземлить стиральную машину нового образца, достаточно подвести провод с заземлением к розетке. А дальше заземление проходит через шнур и внутри соединяется с корпусом стиральной машины.

Если в шнуре провода заземления нет, корпус нужно заземлять самому. Для этого сделайте небольшое отверстие в верхней крышке и закрепите провод с заземляющей перемычкой так же, как и на ножке ванны.

Провода с клеммами для теплого электрического пола в ванной

Заземлить электрический пол очень просто. Для этого уложите в стяжку над ним металлическую сетку и с помощью клеммы присоедините к ней провод заземления.

И, наконец, если у вас в ванной есть металлическая вентиляционная труба, также заземлите ее перемычкой.

В тех домах, к которым заземление не подведено, часто делают зануление. Это когда все предметы заземляют с помощью нулевых проводов, а их подключают к нулевой шине. С одной стороны, это хороший вариант, ведь при утечке тока автомат обязательно отключится. С другой, если цепь зануления оборвется, все приборы за точкой обрыва окажутся под напряжением.

Основной процесс

Сразу же хотелось бы обратить Ваше внимание на то, что данная инструкция чаще всего применяется, если нужно заменить либо модернизировать систему освещения ванной своими руками. К примеру, если Вы решили подключить бра на стену либо сделать подсветку зеркала дизайнерским светильником

Итак, для того чтобы самому сделать освещение в ванной комнате, Вам нужно будет выполнить следующие мероприятия:

1. Отключите электроэнергии на вводном щитке
2. Приступите к поиску распределительной коробки (если потребуется), если нет — снимите крышку для доступа к соединению проводов.
3. Заведите в распределительную коробку провода от выбранных Вами светильников и подсоедините их параллельно к вводному кабелю, идущему от щитка (это касается нуля и заземления). Обязательно соблюдайте цветовую маркировку проводов, чтобы не было неприятностей вроде короткого замыкания.
4. При необходимости установите выключатель, хотя иногда контроль может осуществляться вмонтированным в светильник выключателем (к примеру, веревочка).
5. Провода, идущие от выключателя, соедините с клеммными колодками на корпусе люстры (либо бра).
6. Тщательно заизолируйте все соединения жил и закройте крышку монтажной коробки.
7. Включите вводной автомат и УЗО чтобы проверить правильно ли Вы выполнили электромонтаж.

Вот и все что Вы должны знать о том, как сделать свет в ванной комнате своими руками. Увидеть наглядный пример правильной подсветки Вы можете на видео уроке, предоставленном ниже.

Правильно расположенные светильники на потолке и рядом с зеркалом

Зачем делать заземление в ванной?

Далеко не все знают, что такое заземление ванной комнаты и зачем его делают. На самом деле, это когда с помощью специальных желто-зеленых проводов все предметы, проводящие электричество: трубы, змеевик, ванну, душевой поддон, стиральную машинку и т.д. – подключают к системе уравнивания потенциалов (СУП).

Один из случаев, когда человека может ударить током в ванной комнате

Если этого не сделать, в случае утечки электричества один предмет может оказаться больше наэлектризован, чем другой. То есть у них окажется разный электрический потенциал. И если прикоснуться к ним одновременно, ваше тело выступит в роли проводника тока. Другими словами, шарахнет так, что мало не покажется.

СУП, когда она есть, уводит электричество через провода в землю. И если даже утечка большая, и ток не успевает уходит, между всеми предметами он распределится одинаково, и вас не ударит.

Нужно ли заземлять акриловую ванну? Акриловая ванна не проводит ток, но накапливает статическое электричество. Конечно, особого вреда от него нет, но и приятного тоже мало. Поэтому акриловые ванны лучше все-таки заземлять.
  Установить люстру и светильник на натяжной потолок – легко!
