Причины появления

При образовании контакта между двумя потоками зарядов возникает огромная сила тока, которой характеризуется КЗ. Так как это резкое возрастание энергии происходит из-за появления ударного электрического импульса, то, согласно закону Джоуля — Ленца, появившаяся мощность имеет высокую степень выделения тепла.

Причина такого явления заключается в нарушении изоляционных свойств проводников. Это может произойти из-за естественного износа или возникновения аварийных ситуаций в работе электрооборудования. На практике это обозначает непосредственный контакт между нулевым и фазовым проводом.

Но провода необязательно должны соприкоснуться между собой. Мгновенный рост силы тока также возникает, если между ними появляется проводящее тело или среда с ничтожно малым сопротивлением, например, проводящий предмет, вода или влажный воздух. Такую ситуацию называют пробоем. Можно выделить следующие причины возникновения КЗ:

Перенапряжение. При превышении физических параметров электролинии, когда по проводнику проходит большая сила тока, его сопротивление оказывается для неё большим, поэтому происходит интенсивное выделение тепла. Проводник греется, передавая тепло изоляционному слою, который растрескивается и разрушается. Появление высокого напряжения может быть вызвано как природными явлениями (ударом молнии), так и ошибками в работе электроприборов или источников энергии.
Естественное старение изоляции. Любая изоляция имеет свой ресурс, который сокращается при нахождении в агрессивной окружающей среде, например, при перепадах температуры.
Механическое повреждение: перетирание, повреждение при выполнении строительных работ, результат действия грызунов.
Ошибка монтажа

Неосторожное обращение с токоведущими частями оборудования, нарушения в укладке кабеля (сгибание под острым углом, пересечение проводов).
Неправильная коммутация электрооборудования или кабелей. Происходит из-за действий человека

Это может быть связано с неудачным ремонтом, ошибкой соединения проводов или электролиний, использованием сломанных устройств.

Чем КЗ отличается от перегрузки

Если фазу и ноль электрической сети соединить под напряжением друг с другом не через потребитель, а напрямую, то возникнет короткое замыкание, сокращенно КЗ. Коротким замыканием называется соединение проводников отдельных фаз между собой или с землей через относительно малое сопротивление, принимаемое равным нулю при глухом металлическом коротком замыкании.

Никакая сеть не предназначена для длительной работы в таком режиме. Однако данный аварийный режим иногда возникает. Так, короткое замыкание может случиться из-за нарушения изоляции электропроводки или из-за случайного замыкания разноименных проводников проводящими частями электрооборудования. Нормальная работа электрической сети будет нарушена. Чтобы это нежелательное явление предотвратить, электрики используют клеммники либо просто изолируют соединения.

Проблема режима КЗ заключается в том, что в момент его возникновения в сети многократно увеличивается ток (до 20 раз превышает номинал), что приводит к выделению огромного количества джоулева тепла (до 400 раз превышает норму), поскольку количество выделяемой теплоты пропорционально квадрату тока и сопротивлению потребителя.

Теперь представьте: сопротивление потребителя здесь — доли ома проводки, а ток, как известно, тем выше, чем меньше сопротивление. В итоге, если мгновенно не сработает защитное устройство, произойдет чрезмерный перегрев проводки, провода расплавятся, изоляция воспламенится, и может случиться пожар в помещении. В соседних помещениях, питаемых этой же сетью, упадет напряжение, и некоторые электроприборы могут выйти из строя.

Типичный вид короткого замыкания для жилых квартир — однофазное короткое замыкание, когда фаза смыкается с нулем. Для сетей трехфазных, например в цеху или в гараже, возможно трехфазное или двухфазное короткое замыкание (две фазы между собой, три фазы между собой, или несколько фаз на ноль). Для трехфазного оборудования, такого как асинхронный двигатель или трехфазный трансформатор, характерно межвитковое замыкание, когда витки замыкаются накоротко внутри обмотки статора или внутри обмотки трансформатора, шунтируя остальные рабочие витки и выводя таким образом прибор из строя.

Или замыкание может случиться через проводящий корпус прибора. Вообще проводящие корпуса следует заземлять, дабы защитить персонал от случайного поражения током, а провода в квартирах использовать те, что в негорючей изоляции. Есть еще один вид аварийного режима нагрузки электрической сети, связанный с превышением нормального тока.

Это так называемая перегрузка. Перегрузки иногда возникают в квартирах, в домах, на предприятиях. Это опасный режим, порой более опасный, чем короткое замыкание. Ведь короткое замыкание в квартире может быть на корню остановлено мгновенно сработавшим автоматическим выключателем в щитке. А вот токовая перегрузка — случай более хитрый.

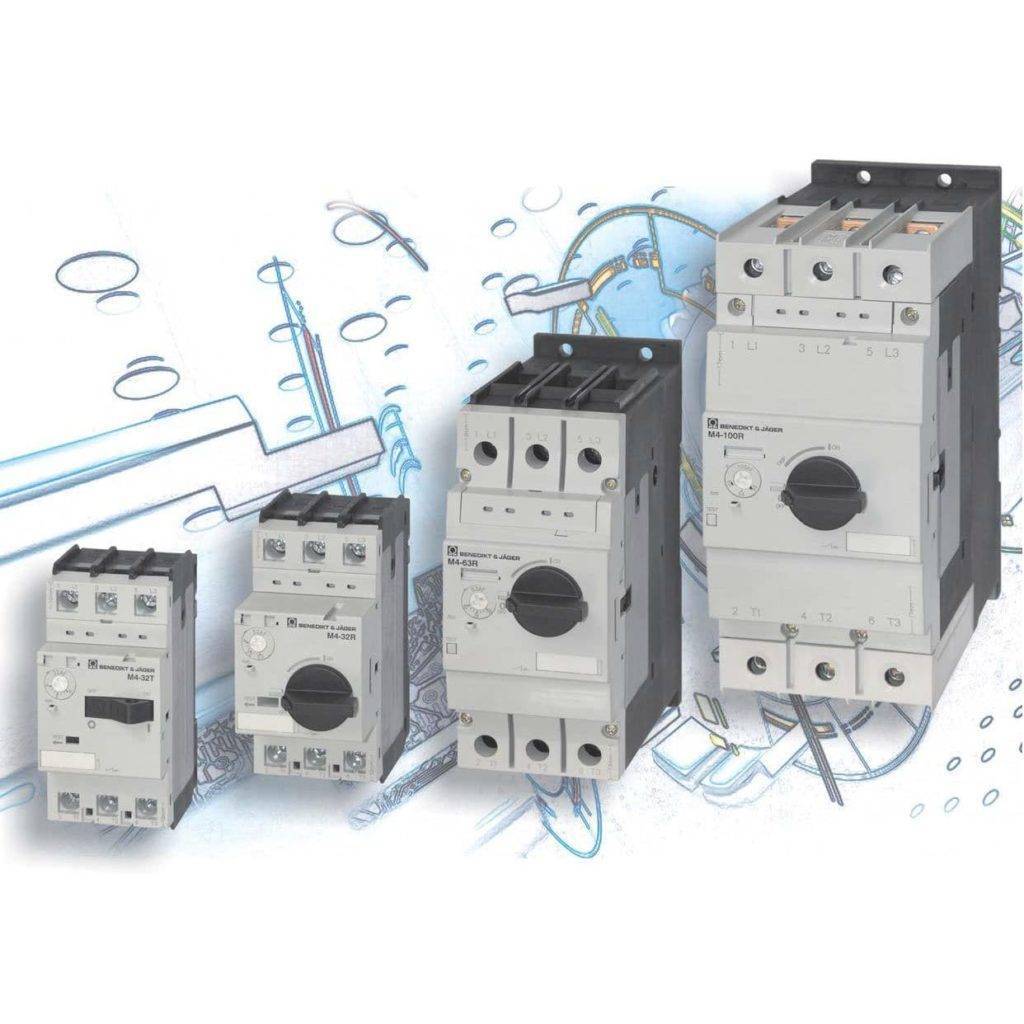

Выключатели для защиты от короткого замыкания.

Представьте себе, что в одну единственную розетку вы решили понавтыкать множество электроприборов через тройник да через удлинители. Что нежелательного может в этом случае произойти? Если жила проводки, подведенный к розетке, не рассчитана на ток более 16 ампер, то при включении в такую розетку нагрузки более 3500 ватт начнется перегрев электропроводки чреватый пожаром.

Вообще тепловое воздействие на изоляцию проводов резко снижает ее механические и диэлектрические свойства. Например, если проводимость электрокартона (как изоляционного материала) при 20°С принять за единицу, то при температурах 30, 40 и 50°С она увеличится в 4, 13 и 37 раз соответственно.

И тепловое старение изоляции наиболее часто возникает именно из-за перегрузки электросетей токами, превышающими длительно допустимые для данного вида и сечений проводников. Также нельзя в розетку, на которой указано 250 В 10 А, включать потребителей более чем на 2500 Вт, ибо может начаться перегрев контактов, ведущий к их ускоренному окислению. Для защиты от перегрузок в квартире, а также для мгновенного купирования режима КЗ, используйте автоматические выключатели.

Какие бывают виды

Короткое замыкание. Каждый слышал это словосочетание. Многие видели надпись «Не закорачивать!» Часто, когда ломается какой-нибудь электроприбор, говорят: «Коротнуло!» И несмотря на негативный оттенок этих слов, профессионалы знают, что короткое замыкание – не печальный приговор. Иногда с коротким замыканием (КЗ) бороться бессмысленно, а порой и принципиально невозможно. В этой статье будут даны ответы на самые важные вопросы: что такое короткое замыкание и какие виды КЗ встречаются в технике.

Начнем рассматривать эти вопросы под необычным углом – узнаем, в каких случаях короткие замыкания неизбежны и где они не играют роль повреждений. Возьмем за оба конца обыкновенный металлический провод. Соединим концы вместе. Провод замкнулся накоротко – произошло КЗ. Но так как в цепи отсутствуют источники электрической энергии и нагрузка, такое короткое замыкание никакого вреда не несет. В некоторых областях электротехники КЗ, которое мы рассмотрели, играет на руку, например, в электрических аппаратах и электрических машинах.

Взглянем на однофазное реле или пускатель, в конструкции которых есть магнитная система с подвижными частями – электромагнит, притягивающий якорь. Из-за постоянно меняющейся полярности тока, текущего в обмотках электромагнита, его магнитный поток периодически становится равен нулю, что вызывает дребезжание якоря, появляются вибрации и характерное, знакомое всем электрикам гудение. Чтобы избавиться от этого явления, на торец сердечника электромагнита или якоря прикрепляют короткозамкнутый виток – кольцо или прямоугольник из меди или алюминия.

Из-за явления электромагнитной индукции в витке создается ток, создающий свой магнитный поток, компенсирующий пропадание основного магнитного потока, создаваемого электромагнитом, что приводит к уменьшению или исчезновению вибраций, разрушающих конструкцию.

Так же на руку играет короткое замыкание и в роторе асинхронного электродвигателя. Благодаря взаимодействию магнитного поля, создаваемого обмотками статора, с короткозамкнутым ротором, в роторе по уже упомянутому закону появляются свои токи, создающие свое поле, что приводит ротор во вращение

Конечно, важно грамотное проектирование электродвигателя или электрического аппарата, чтобы токи, протекающие в короткозамкнутых элементах, не приводили к перегреву и порче изоляции основных обмоток

Возгорание розетки

Подобным образом понятие «короткое замыкание» используется применительно к трансформаторам. Люди, так или иначе связанные с энергетикой, знают, что одна из важнейших характеристик трансформатора – это напряжение короткого замыкания, U_КЗ, измеряемое в процентах. Возьмем трансформатор. Одну из его обмоток, скажем, низшего напряжения (НН) закоротим амперметром, сопротивление которого, как известно, принимается равным нулю. Обмотку высшего напряжения (ВН) подключаем к источнику напряжения. Повышаем напряжение на обмотке ВН до тех пор, пока ток в обмотке НН не станет равным номинальному, фиксируем это напряжение.

Делим его на номинальное напряжение высшей стороны, умножаем на 100%, получаем U_КЗ. Эта величина характеризует потери мощности в трансформаторе и его сопротивление, от которого зависит ток короткого замыкания, ведущий к повреждениям. Поговорим наконец о коротких замыканиях, несущих негативные последствия. Такие короткие замыкания появляются, когда ток от источника питания протекает не через нагрузку, а только через провода, обладающие ничтожно маленьким сопротивлением. Например, трехфазный кабель питается от трансформатора, и одним неосторожным движением ковша экскаватора происходит его повреждение – две фазы закорачиваются через ковш. Такое КЗ называют двухфазным. Аналогично по количеству замкнутых фаз называют другие КЗ.

Однофазное замыкание на землю в сетях с изолированной нейтралью не является коротким, но может представлять угрозу жизни живых существ. Металлическим называют КЗ, в котором переходное сопротивление равно нулю – например, при болтовом или сварочном соединении. Токи КЗ в зависимости от напряжения и вида повреждения могут достигать тысяч и сотен тысяч ампер, приводить к пожарам и колоссальным электродинамическим усилиям, «выворачивающим» шины и провода. Защита от КЗ может осуществляться автоматическими выключателями или предохранителями, а в высоковольтных сетях – средствами релейной защиты и автоматики.

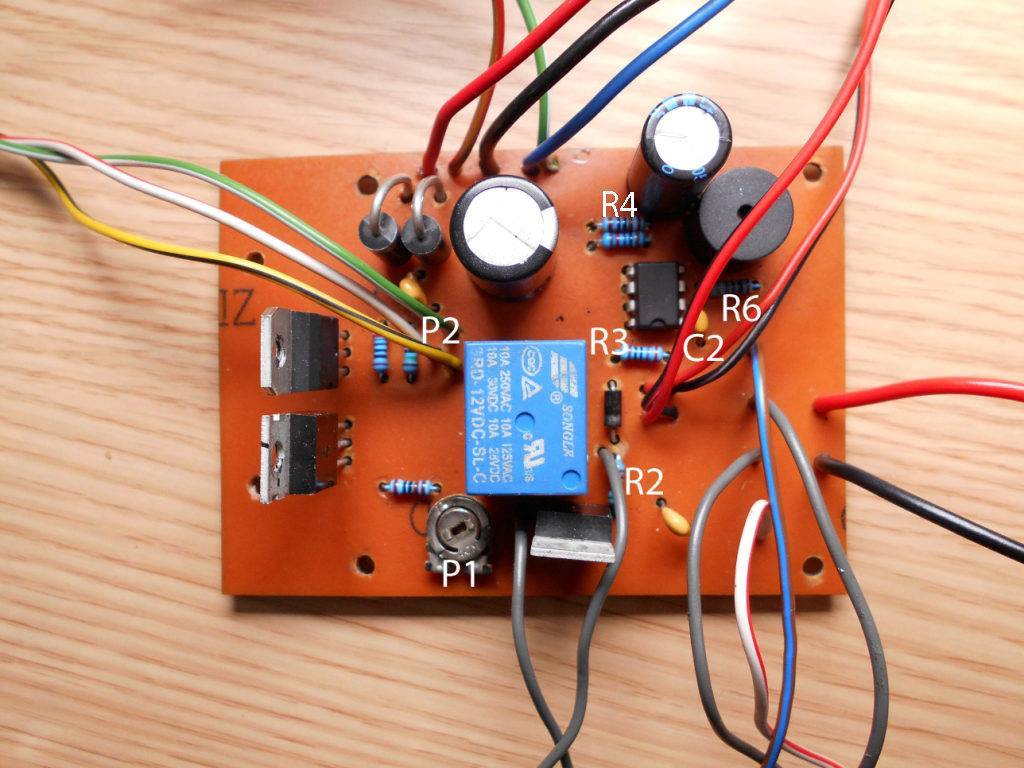

Защита блока питания от короткого замыкания.

Что же такое короткое замыкание?

Пример: Локомотив должен доставить груз, допустим из города Нижний Новгород в такой  мегаполис  как Москва. Путь состава должен быть длинным.  Локомотив, таща за собой 50 вагонов угля, набирает большую скорость. Но вдруг, в городе Владимир диспетчер совершает роковую ошибку, переключив стрелку на путь, где находится другой состав — аварии не миновать.

Состав набравший большую скорость быстро не остановить. Наглядный пример может показаться примитивным, но хочется показать принцип лежащий в основе – это сила, мощь, использованная не по назначению, несущая разрушение. Путь следования локомотива с множеством вагонов оказался коротким, не завершенным, не достиг цели.

Защита от токов короткого замыкания

Как мы выяснили, токи КЗ весьма опасны, прежде всего с точки зрения пожарной безопасности. Поэтому необходимо построить защиту от токов короткого замыкания, то есть установить в щите автоматические выключатели. Автоматические предохранители устроены так, что в случае короткого замыкания рост тока КЗ приводит к срабатыванию электромагнитного расцепителя мгновенного действия, который разъединяет электрическую цепь без ущерба для себя.

Для того, чтобы после устранения короткого замыкания снова включить электричество, необходимо просто нажать на белую кнопку (красная служит для выключения) или перекинуть вверх опустившийся при срабатывании предохранителя рычажок.

Правила монтажа электропроводки предусматривают расчет нагрузки и токов, идущих через автоматы защиты. Понятно, что предохранитель должен срабатывать при значениях тока, выбранных с солидным запасом. Иначе случайные небольшие колебания напряжения в сети (а следовательно, и тока) будут приводить к постоянному ложному срабатыванию защиты. С другой стороны, запас не должен быть и слишком велик, чтобы действия тока не причинило вреда сети раньше, чем произойдет отсечка.

Возгорание изоляции кабеля.

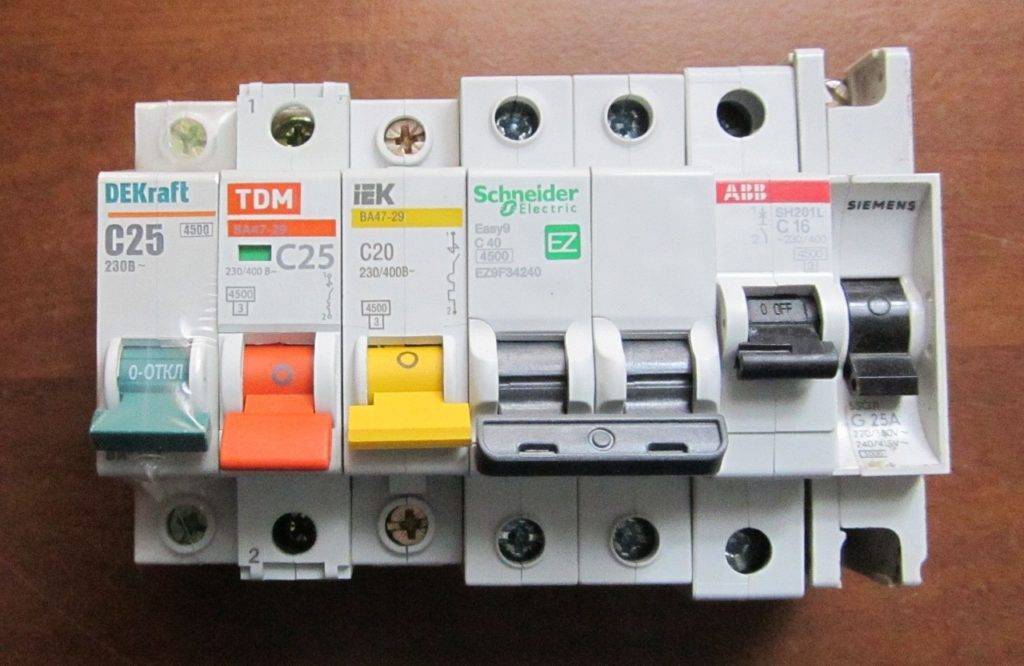

Автоматический предохранитель защищает внутреннюю и внешнюю сеть

Заметим, что автоматические предохранители, установленные в начале каждой домовой линии (рабочей группы), защищают от короткого замыкания не только домовую сеть, но и наружную. В самом деле, если бы их не было, то аварийное короткое замыкание привело бы к выходу из строя трансформаторной подстанции, а вернее, электрического силового щита более высокого уровня, так что электричества лишилось бы значительное количество пользователей, да и без вызова аварийной службы было бы не обойтись. А при наличии «автомата» достаточно включить его после срабатывания (удалив, конечно, причину короткого замыкания).

Становится понятна и необходимость нескольких линий в доме: если одна линия вылетела, в запасе есть другие. Кстати, отсюда вывод: удобно, если от каждой рабочей группы питается лампочка аварийного освещения в районе счетчика или аварийная розетка, в которую можно включить переносную лампу.

Как образуется короткое замыкание

Как мы помним из учебника физики за 8 класс, закон Ома для участка цепи определяется по формуле:

где

I – сила тока в цепи, А

U – напряжение, В

R – сопротивление, Ом

Давайте рассмотрим вот такую схему

Если мы подключим настольную лампу EL к источнику тока Bat и замкнем ключ SA, то вольфрамовая нить лампы начнет разогреваться под тепловым воздействием тока. В этом случае значительная часть электрической энергии преобразуется в световую и тепловую.

А теперь покончим с лирическими отступлениями и замкнем два провода, которые идут на лампочку, через толстый провод AВ

Что будет дальше, если мы замкнем контакты ключа SA?

В результате ток пойдет по укороченному пути, минуя нагрузку. Короткий путь в данном случае и есть провод AB. Сопротивление провода АВ близко к нулю. В результате наша схема преобразуется в делитель тока. Согласно правилу делителя тока, если нагрузки соединены параллельно, то через нагрузку с меньшим сопротивлением побежит большая сила тока, а через нагрузку с большим значением сопротивления – меньшая сила тока. Так как провод АВ обладает почти нулевым сопротивлением, то через него потечет большая сила тока, согласно опять же закону Ома:

Как я уже сказал, в режиме КЗ сила тока достигает критических значений, превышающих допустимые для данной цепи.

Меры, исключающие короткое замыкание

Еще на заре развития электротехники появились плавкие предохранители. Принцип действия подобной защиты очень прост: под влиянием теплового действия тока предохранитель разрушается, тем самым размыкая цепь. Предохранители наиболее часто используются в бытовых электросетях и бытовых электроприборах, электрическом оборудовании транспортных средств и промышленном электрооборудовании до 1000 В. Встречаются они и в цепях с высоковольтным оборудованием.

Вот такие предохранители используются в цепях с малыми токами

вот такие плавкие предохранители вы можете увидеть в автомобилях

А вот эти большие предохранители используются в промышленности, и они уже рассчитаны на очень большие значения токов

Более сложную конструкцию имеют автоматические выключатели, оснащенные электромагнитными и/или тепловыми датчиками. Ниже на фото однофазный автоматический выключатель, а справа – трехфазный

Их принцип действия основан на размыкании цепи при превышении допустимых значений силы тока.

В быту мы чаще всего сталкиваемся со следующими устройствами защиты электросети:

• Плавкие предохранители (применяются в том числе в бытовых электроприборах).
• Автоматические выключатели.
• Стабилизаторы напряжения.
• Устройства дифференциального тока.

Все вышеперечисленное защитное оборудование относится к устройствам вторичной защиты, действующим по инерционному принципу. На вводе бытовых электросетей наиболее часто устанавливаются автоматические защитные устройства, действующие по адаптивному принципу. Такие устройства можно увидеть возле счетчиков электроэнергии квартир, коттеджей, офисов.

В высоковольтных сетях защита чаще обеспечивается:

• Устройствами релейной защиты и другим отключающим оборудованием.
• Понижающими трансформаторами.
• Распараллеливанием цепей.
• Токоограничивающими реакторами.

Большинства коротких замыканий можно избежать, если устранить основные причины их возникновения: своевременно ремонтировать или заменять изношенное оборудование, исключить вредные воздействия человека. Не допускать неправильных действий при монтажных и ремонтных работах, соблюдать СНИПы и правила техники безопасности.

Вот еще одно яркое объяснение, что такое короткое замыкание

В нормальном режиме работы ток в проводке между фазным и нулевым проводами протекает через нагрузку, которая этот ток ограничивает на безопасном для проводки уровне. При разрушении изоляции ток протекает, минуя нагрузку, сразу между проводами. Такой контакт, называется коротким, поскольку происходит помимо электроприбора.

Вспомним закон Ома: I = U/R, что словами, обычно, произносится так: «Ток в цепи прямо пропорционален напряжению, и обратно пропорционален СОПРОТИВЛЕНИЮ»

Именно на СОПРОТИВЛЕНИЕ здесь и стоит обратить внимание

Сопротивление ТПЖ электропроводки, как правило, невелико, поэтому им можно пренебречь, считать его равным нулю. Согласно законам математики деление на ноль невозможно, а результат будет стремиться к бесконечности. В случае короткого замыкания к этой самой бесконечности будет стремиться ток в цепи.

Конечно, это не совсем так, провода имеют какое-то конечное сопротивление, поэтому до бесконечности ток, конечно же, не дойдет, но будет достаточной силы, чтобы произвести разрушительное действие, достаточно мощный взрыв. Возникает вольтова дуга, температура которой достигает 5000 градусов по Цельсию.

Меры профилактики по предотвращению КЗ

Предотвратить возникновение коротких замыканий в значительной степени помогают меры предосторожности и профилактические мероприятия

Наиболее важными из них являются следующие:

Перед тем как найти короткое замыкание в проводке, следует обращать внимание на заметное искрение или треск в розетке и выключателях, сопровождающиеся запахом горелой пластмассы. Именно эти факторы чаще всего приводят к аварийному режиму

В таких случаях нужно обязательно заменить неисправные установочные изделия.
Перед прокладкой новых проводов нужно заранее рассчитать мощность потребителей, которые будут использованы в данной сети. Правильно выбранное сечение предохраняет кабели от излишних перегрузок. В процессе монтажа проводка не должна быть перекручена. Кабели укладываются параллельно, а между ними оставляется свободное пространство.
При выполнении ремонтных работ, связанных со сверлением стен, необходимо заранее уточнить места прокладки кабельных линий.
Установка средств автоматической защиты позволит избежать негативных последствий, за счет отключения линии в момент КЗ.
Не реже 2-3 раз в год проводить плановые осмотры, выключателей, розеток, распределительных коробок, откуда расходятся провода и мощного оборудования. Проводку с алюминиевыми жилами по возможности лучше устраняем и меняем, поскольку этот материал при нагревании увеличивает сопротивление цепи, вызывая увеличенный нагрев, замыкание и расплавление кабельных линий.
При поиске короткого замыкания все действия с проводкой и электрическими приборами следует выполнять при строгом соблюдении техники безопасности. Выполняя рекомендации специалистов и точно соблюдая порядок действий, вполне возможно не только самостоятельно обнаружить аварию, но также исправить все ее последствия.

Неполадки в электросети являются частой причиной поломки электроприборов. Одно из распространенных негативных явлений – короткое замыкание. Оно опасно не только для техники, но и для самого дома, так как может привести к возгоранию. Бороться с КЗ можно с помощью предохранителей и автоматов защиты в активной цепи. Но в случае обесточенного провода или прибора поиск замыкания усложняется. Есть разные способы обнаружения и устранения дефекта сети.

Последствия и защита

Самая большая неприятность, которая может возникнуть во время КЗ, — это возникновение пожара. Образовавшийся избыток тепла вызывает возгорание изоляции и близко расположенных горючих веществ. Кроме того, при пробое возникает электрическая дуга, представляющая собой открытый источник огня. При этом она может воспламенить рядом находящиеся предметы.

Если в зону действия замыкания попадает человек, то он подвергается удару большой силы тока. Это приводит к выделению организмом тепла и последующему сгоранию тела.

К менее значимым последствиям можно отнести возникновение электрического поля большой величины и электромагнитного удара, которые негативно воздействуют на электронные узлы и блоки радиоаппаратуры, а также электродвигатели. Появление КЗ приводит к перекосу фаз в электросети, что вызывает в ней всплеск напряжения, а это ведёт к поломкам блоков питания электрических устройств, подключённых к ней.

Для предотвращения последствий при конструировании электрических систем используются специальные устройства и мероприятия по защите. К таким мерам относят:

• периодическое испытание изоляции оборудования и линий электропередач;
• использование техники или электропроводки с повышенным классом защиты в потенциально опасных местах, например, применение высококачественных диэлектриков или не поддерживающей горение двойной изоляции;
• установка предохранителей, перегорающих при достижении тока опасной величины;
• использование громозащиты, автоматических и дифференциальных выключателей, устройств контроля напряжения.

Преднамеренное использование

Непреднамеренное возникновение КЗ несёт в себе опасности и неприятности, но контролируя его, можно извлечь выгоду. Благодаря этому появилась электродуговая сварка. Одна обмотка трансформатора подключается к свариваемой детали, образуя с ней постоянный контакт, а вторая соединяется с электродом. При его прикосновении к детали возникает КЗ с образованием дуги и выделением тепла. Именно эта дуга и применяется для расплавления металлов. Но если электрод «прилипнет» к металлу, то вся используемая мощность начнёт выделяться на преобразователе, что приведёт к его межвитковому замыканию.

Другое применение явления используется в короткозамыкателях — устройствах, оборудованных автоматическими выключателями. При возникновении необходимости быстро отключить линию электропередачи происходит её замыкание, на которую реагирует электромеханическое устройство, отключающее участок.

Индукционные виброметры и сейсмоприёмники в основе своей работы используют КЗ, что позволяет демпфировать механические колебания. Часто режим пробоя используется при соединении усилительных каскадов в электронике, например, каскодных усилителей. Цепи питания электронных плат тоже работают в режиме КЗ для переменного тока. На их линиях питания устанавливаются шунтирующие блокировочные конденсаторы. Предназначены они для снижения самовозбуждения усилительных каскадов, помех и сбоев кодов в цифровых устройствах.

Подводя итоги, можно отметить важные аспекты электрических процессов. Для того чтобы возник ток, должна появиться разность потенциалов, а затем физическое их соединение. Тогда заряд начнёт передаваться из одной точки в другую, встречая на своём пути сопротивление. На нём будет выделяться энергия, которая используется для каких-либо процессов. Образованная мощность характеризуется полезной работой. Но если на своём пути ток не встретит препятствия, то при соединении двух потенциалов вся мощность выделится на этом пути. В результате она преобразуется в тепловую энергию и частично в световую.

Это и есть принцип возникновения КЗ, а также явлений, сопровождающих его, — чрезмерного нагрева и световой вспышки. При возникновении такого режима ток в цепи намного превышает номинальные значения (из-за отсутствия сопротивления), что и приводит к выходу из строя источника энергии и её приёмника в электрической цепи.

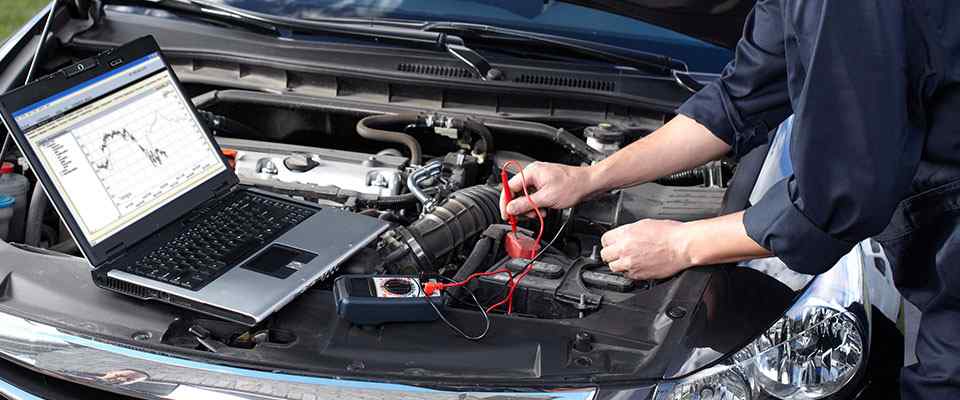

Проверка электропроводки

Если с предохранителями все очень просто и вместо сгоревшего достаточно установить новый, то с электропроводкой все намного сложнее. Основным признаком, по которому определяется короткое замыкание в автомобиле, является повторно сгоревший предохранитель, который был только что заменен. Поэтому причину необходимо искать в проводке, используя для этого метод исключения.

В этом случае разные потребители поочередно отключаются от проверяемой линии. Одновременно проверяется целостность проводов. Часто место аварии определяется визуально, по следам подгоревшей и оплавившейся изоляции. Однако, некоторые провода спрятаны слишком далеко, например, под панелью приборов, поэтому приоритет в проверке отдается потребителям.

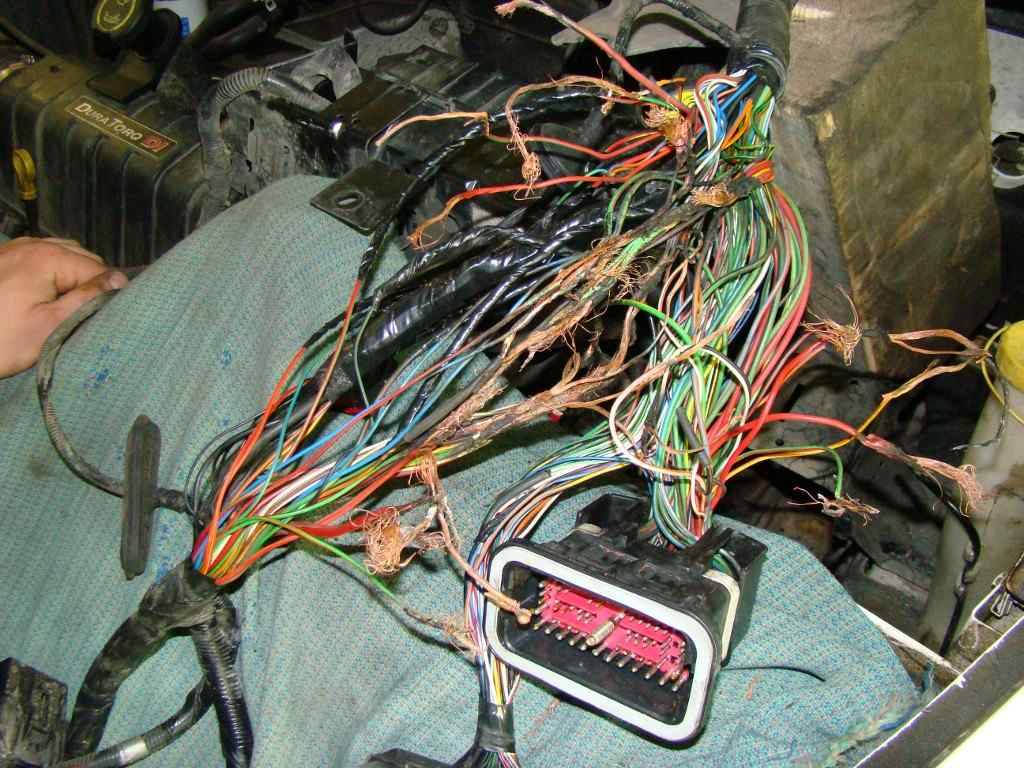

Если в проверяемой линии автомобильной проводки присутствует короткое замыкание, то в момент включения лампочка загорится ярким светом на полную мощность. Когда она подключена к исправной линии, то свечение будет тусклым, поскольку ток на этом участке имеет номинальное значение. Так методом исключения можно поочередно узнать состояние всех потребителей. Когда обнаруживается неисправный проверяемый потребитель, можно попытаться его отремонтировать. Однако, специалисты рекомендуют не рисковать и установить новую деталь. С замыканием шутить не следует, поскольку в другом случае при несчастливом стечении обстоятельств, может сгореть вся проводка и даже сам автомобиль.

Иногда может возникнуть ситуация, когда все потребители уже проверены, а лампочка все равно светит на полную мощность, то есть, причина все еще не найдена. Это указывает на наличие короткого замыкания в самой проводке, а не в потребителях. В этом случае проверка существенно осложняется, поскольку для доступа ко всем линиям придется демонтировать элементы салона и другие детали.

Тем не менее, тестером, если он есть в наличии, можно проверить участки, находящиеся в свободном доступе и существенно сократить поиски. Эти задачи уже более сложные и требуют вмешательства квалифицированных автомобильных электриков. Кроме того, водителю потребуются знания и навыки разборки и сборки различных элементов авто, правила пользования обычным и специальным инструментом.

Как найти короткое замыкание

Что такое короткое замыкание, его виды и причины возникновения

Что такое ток короткого замыкания

Причины возникновения короткого замыкания

Как рассчитать ток короткого замыкания

Режим короткого замыкания

Короткое замыкание, методы его поиска

Рассмотрим случай, когда у вас перегорает предохранитель. Существует несколько видов короткого замыкания, в первом случае у вас предохранитель сгорает моментально, сразу после его установки в блок предохранителей или в течении короткого промежутка, в считанные моменты после установки, но не моментально.Это означает, что в первом случае, проводник по которому идёт «плюс» имеет прямой непосредственный контакт с «массой» корпусом автомобиля, такой вариант немного проще в поиске неисправности. Всегда труднее выявлять причину неисправности, когда она слабая или имеет спонтанный характер, склонность то к появлению, то к исчезновению.

При поиске короткого замыкания, самое главное определить на каком участке цепи происходит замыкание. Рекомендую вам при поиске вооружится контрольной лампочкой, длинным куском провода, книгой или электрической схемой с электрооборудованием вашего автомобиля. Если у вас перегорает предохранитель, значит короткое замыкание расположено на участке цепи от блока предохранителя к тому устройству которое запитывается от этого предохранителя.

Как правило само короткое замыкание происходит или на пути к этому устройству в проводке, в местах соединения проводки с этим устройством или в самом устройстве. Таким образом определив номер предохранителя, посмотрите, за какие цепи отвечает этот предохранитель и по возможности отключите все потребители электроэнергии в местах где проводка подходит к ним.

Я написал «по возможности», потому что не все потребители электроэнергии легко доступны, а многие расположены в местах, где эту процедуру сможет произвести только специалист или человек уже сталкивавшийся с этим. Например: если вы определите что у вас замыкание в цепи указателей поворотов или аварийной сигнализации автомобиля ВАЗ 2105, нужно будет отсоединить штекерную колодку от выключателя аварийной сигнализации, которая расположена справа на рулевой колонке, если при её отключении и установлении предохранителя, короткое замыкание пропадает, нужно идти дальше по проводке, а реле указателей поворотников и аварийной сигнализации, расположено под приборной панелью, снять которую в одиночку я вам не советую, если у вас такого опыта не было.

Выше я советовал при поиске воспользоваться контрольной лампочкой и куском провода, сейчас поясню зачем. Как мы определили короткое замыкание — это когда проводка или какая то часть устройства, соединяется или имеет контакт с массой автомобиля, делаем цепь соединяя длинный провод с «плюсом» аккумулятора и контрольной лампочкой, впрочем это может быть просто контрольная лампочка с длинной одной частью. При поиске короткого замыкания аккумулятор у вас должен быть отсоединён, но в данном случае, вам нужно будет полностью всё отсоединить от «плюса», а масса «минус» должна быть подсоединена к автомобилю.

Подсоединяем второй вывод нашей контрольной лампы к блоку предохранителей, соединяем его с местом, откуда выходит этот самый образовавшийся минус, так как при вставке предохранителя он у нас сразу перегорает, значит на одном выходе образуется минус, а на второй как и положено подходит положительное напряжение. При подсоединении лампочки на этот вывод, она у нас в случае короткого замыкания, сразу ярко загорится, теперь будем по схеме отключать все потребители электроэнергии, которые запитаны на этот предохранитель. И будем наблюдать за поведением лампочки, за тем как она горит, как только мы отсоединим устройство, дающее короткое замыкание, лампочка должна или погаснуть или тускней светить, что будет соответствовать тому, что мы нашли причину короткого замыкания.

Профилактика КЗ

Выполнить профилактические действия безопаснее, надежнее и дешевле, чем восстанавливать проводку после КЗ. Периодически нужно проверять розетки. Если они начинают искрить, нужно их ремонтировать или менять.

Если производилась частичная замена проводки, следует проверять надежность мест соединения, целостность изоляционного слоя.

Раз в несколько месяцев следует проверять источники света, осветительную сеть и силовые провода. Короткое замыкание может возникать со временем. Выявить его можно по изменению цвета устройств или их плавлению. В квартире обязательно должны стоять автоматические выключатели. На мощные электроприборы ставятся отдельные средства защиты, которые должны сработать при аварийной ситуации.

При самостоятельном проведении монтажа электропроводки важно правильно рассчитывать сечение кабеля. Если оно не способно выдержать мощность всех подключаемых приборов, будет происходить перегрузка, приводящая к короткому замыканию

Кабели не должны укладываться тесно друг с другом – это может привести к повреждению защитного слоя. Также при соединении надо правильно выбрать способ создания контакта и приобрести заранее необходимое оборудование. Нельзя соединять провода методом скрутки.

Если надо сверлить стену, следует проверить место самодельным металлоискателем или изучить схему электропроводки. Таким образом можно обнаружить кабель скрытой проводки, который мастер мог бы случайно повредить.

Опасность и последствия

Чтобы понять, какую опасность представляет КЗ, достаточно узнать о возможных последствиях короткого замыкания. Для этого перейдем к краткому перечню, составленному по статистическим данным Ростехнадзора:

• Возникновение возгорания в месте механического соприкосновения неизолированных элементов оборудования или электрической сети часто становится причиной пожара.
• Понижение уровня напряжения электрического тока в зоне замыкания вызовет сбой в работе электрооборудования. О последствиях пониженного напряжения можно подробно узнать в одной из публикаций на нашем сайте.
• Как видно из приведенной выше таблицы 1, на долю симметричных замыканий (К(З)) приходится не более 5%, это означает, что во всех остальных случаях придется иметь дело с сетевой асимметрией, более известной под названием «перекос фаз». Последствия такого режима мы уже рассматривали в более ранней публикации.
• Возникновение различных системных аварий, вызывающих отключение потребителей энергосистемы до устранения короткого замыкания.

Как найти короткое замыкание в проводке

Как правило, поиск замыкания происходит уже после того, как выбило пробки или автоматический выключатель.

Тут есть несколько вариантов:

• внешний осмотр;
• использование специальных приборов;
• исключением;
• по звуку;
• по запаху.

Внешний осмотр при коротком замыкании

Если вы обнаружили, что повреждена изоляция или соприкосновение двух оголенных жил – можете считать, что причина найдена.

Обычно, такие повреждения можно найти в распределительных коробках, выключателях или розетках, где соединяются провода.

Заметили обгорелую оболочку – это и есть неисправность.

Как найти короткое замыкания, используя приборы

Использовать для этого лучше мегаомметр или мультимерт. Они быстро проверят сопротивление в цепи.

Подключите один провод прибора к фазе, а другой к заземлению (к нулю).

Если прибор показывает ноль – проводка в норме. Все, что выше нуля свидетельствует о соприкосновении контактов.

Стоит учесть, что мультиметр имеет маленькое сопротивление, поэтому определить короткое замыкание с его помощью не всегда возможно.

Как найти замыкание методом исключения

Тут все просто, но способ эффективен в случае вины электроприбора.

Когда у вас выбило выключатель, выключите всю технику от электричества.

Затем включите автомат и начинайте подключать каждый из приборов.

Как найти короткое замыкание по звуку и запаху

При замыкании контактов можно услышать потрескивание. Главное иметь хороший слух. По запаху гари пластмассы и легкого дымка вы легко найдете обрыв проводки в доме.
