Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.

Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.

ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.

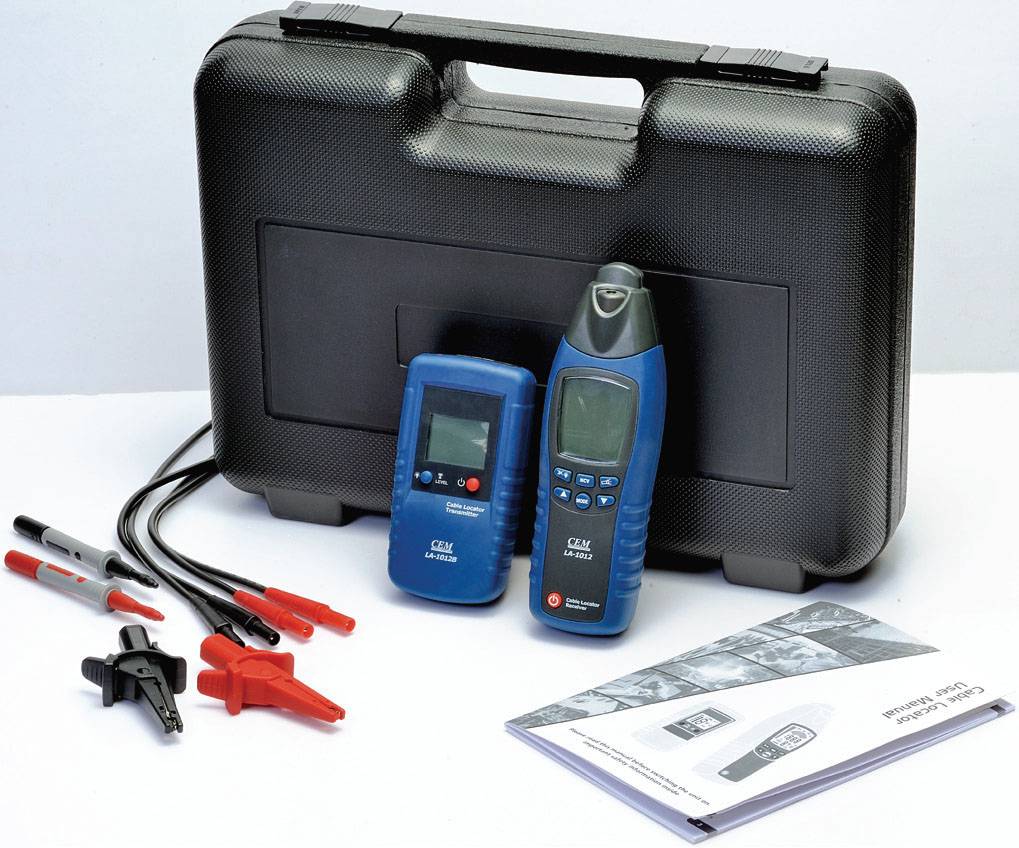

CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.

Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.

MS58M – реагирует на металлы, напряжение в проводах не требуется.

Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.

Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.

Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.

Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Самодельные конструкции для определения мест залегания электрической проводки в стене

В интернете предлагается собрать простейшие устройства для поиска электропроводки в стене. Первое из них функционирует на базе микросхемы К561 ЛА7. Полагаем, что для поиска подойдет и любая аналогичного толка. Через резистор номиналом порядка 1 МОм с электропроводов сигнал приходит на оба входа логической функции И-НЕ. При появлении признаков приема внутренние усилители формируют жизнеспособный «ноль». Его подаем еще на одну микросхему И-НЕ, а единичку подключить на пьезозвонок. Магазин Чип&Дип для этой цели рекомендует использовать ЗП-3.

Детектор проводки

Полагаем, что это далеко не единственный вариант, но хотим добавить, что в цифровой технике имеется несколько семейств микросхем. Брать нужно устройство, где порог срабатывания ниже. Но чувствительность прибора сильно возрастет. К примеру, бывают наборы логик:

1. К651 ЛА7 относится к семейству КМОП (комплиментарные транзисторы типа металл оксид полупроводник). Из спецификации понимаем, что входное напряжение высокого уровня должно составить не менее 7,2 В. При напряженности поля в 500 В/м для этого потребуется отрез проволоки не короче 1,5 сантиметров. Расчет примерный, а вокруг возможны помехи. Уровень 0,5 кВ/м считается предельно допустимым, как мы уже упоминали ранее.
2. Серия ТТЛ (транзисторная логика) имеет логический уровень единицы порядка 2 – 2,5 Вв зависимости от конкретной серии. Что делает этот тип устройств приемлемее для построения чувствительного детектора. К примеру, микросхема КР1531 ЛА4 содержит три полнофункциональных элемента И-НЕ. Порог срабатывания составляет порядка 2,7 В, что втрое ниже, чем в предыдущем варианте.
3. Серия ЭСЛ (эмиттерно-связанная логика) обладает инвертированными уровнями и считалась перспективной. Минус 1,7 В нужно для логического нуля. Но теперь вспомним, что напряжение переменное, так как поле электромагнитное. Трудностей здесь не видим. Нужно найти по аналогии микросхему из элементов И-НЕ, запитать ее правильно, с первого конца включить провод-антенну, со второго – звонок на любом элементе, распознающем отрицательное напряжение. К примеру, ЗП-3 но другой полярностью.

Поиск электропроводов

Хотелось добавить про принцип действия подобного детектора:

Малый сигнал улавливается оголенным проводом. Длина должна быть дальше от четвертьволновых антенн WiFi (2,4 или 5 Гц), чтобы было поменьше помех.
Через сопротивление, ограничивающее ложное срабатывание от помех, напряжение приходит на элемент И-НЕ.
Внутри стоят усилительные нелинейные элементы, подобные транзисторам, доводящим небольшой по уровню сигнал до устойчивого нолика и единицы в местной системе цифровой логики.
Потом, через прочий элемент, сигнал заводится на индикатор. К примеру, светодиод из той логики, что и микросхема. К примеру, магазин Чип&Дип предлагает для этой цели использовать скользящую шкалу амперметра. Подойдет все, что удастся достать и контролировать после включения в состав прибора

А окажется метод зрительным или слуховым, уже не так-то важно.

Электропроводка в стене не излучает, пока нет потребления. В свободном состоянии счетчик энергии не работает: нужна нагрузка. Если электропроводка на потолке, включаем люстру, если на стене – включаем электрочайник. В этом случае по жиле начинает течь энергия, часть её излучается в свободное пространство.

Способы поиска электропроводки

В угоду потребителям созданы приборы для поиска электропроводки. Они, как правило, нацелены на обнаружение в «теле» стены конкретного материала, к примеру, металла. Какие-то приборы ищут пластик изоляции проводов.

Есть приспособления, сигнализирующие о неоднородности конструкции. Другие аппараты настроены на обширный список целей. Рассмотрим основных поисковиков и принципы их действия.

Сканер. Приборы группы иначе именуют детекторами. По принципу работы делятся на электромагнитные и электростатические. Последние находят сети лишь при включенном электричестве. Магнитные же сканеры улавливают напряжение даже в 1 киловатт, давая точные результаты при выключенном электричестве.

Минус прибора – реакция на металл. Кроме проводов он может содержаться в самих стенах, к примеру, арматуре бетонных плит. А вот в деревянных домах магнитные сканеры работают идеально. Электростатические модели, при этом, дают сбои во влажных помещениях. Искать с их помощью проводку в саунах, банях и подвалах бесполезно.

Мультиметр. Название дано универсальному прибору измерения электрических величин. Как минимум, прибор засекает ток, его напряжение и сопротивления. На измерение последнего нужно настроиться, решая вопрос как найти проводку в стене.

Показатели прибора выводят на 200 килоампер. В дополнение потребуется транзистор. Как найти проводку в стене мультиметром с его помощью? К аппарату присоединяют щупы транзистора. К левому выводу идет «сток», а к среднему «исток». Правый послужит антенной.

Она заставит транзистор отреагировать на попадание в электромагнитное поле. Оно отразится на сопротивлении прибора. Мультиметр зафиксирует это. Если брать профессиональный мультидетектор, придется отдать до 90 000 рублей. Однако, подойдет китайский за копейки и грошовый транзистор типа КП103А.

Смартфон. Вопрос, как найти скрытую проводку в стене решает ряд приложений. Приведем в пример Walabot DIY. Это приложение распознает неоднородность структуры стен. Значит, можно найти и провода, и трубы, профиля, арматуру и деревянные балки.

Главное, чтобы глубина их залегания не превышала 10-ти сантиметров. На экран передается расположение кабелей, проводов, труб и прочих включений в стены. Приложение бесплатное. Есть и платные версии надстроек к программе телефона.

Индикаторная отвертка. На стандартную похожа внешне, но не функционально. Металлический штырек индикаторной отвертки служит проводником. В ручку отвертки встроен индикатор. Для сигнализации в прибор вмонтирован светодиод.

Как найти проводку в стене индикаторной отверткой? Шлицом инструмента проводят по поверхностям. Засекая напряжение, отвертка дает не только световой, но и звуковой сигнал.

Альтернативой работе с электро-аппаратами является поиск проводки без приборов. Методы сводятся к осмотру стен и строительных схем:

Избавление от обоев – первый ответ на вопрос, как найти проводку в стене без прибора. Эффективен метод лишь при нахождении кабелей в штробах. Это выдолбленные в стенах выемки, замазанные цементным раствором. Следом укладки проводки становятся неровности на стенах.

Их и стоит высматривать, сняв финальное покрытие. Это к месту вр время ремонта. Впрочем, при 100-процентном оштукатуривании стен штробы могут остаться незамеченными.

Ориентация по карте электропроводки. Такая имеется у застройщика, часто выдается вместе с техпланом жилья. Впрочем, веры карте электропроводки мало. Обычно, на ней отражен норматив расположения проводов параллельно потолку на 15 сантиметров ниже него, а не реальная картина нахождения сетей.

Так, в панельных зданиях проводку часто кидают напрямую меж распределительными коробками, то есть по диагонали. Если на карте указано иначе, жизненную схему не стоит выкидывать из внимания.

Напоследок рассмотрим еще один альтернативный метод поиска проводки и даже разрывов в ней

Последнее важно при уже поврежденных кабелях. Обнаружение места поломки позволит вскрыть ограниченный участок стены, а не «перелопачивать» ее всю

Воспользуемся прибором собственной сборки.

Использование профессиональных приборов

Профессиональными электриками наиболее часто используются следующие индикаторы:

1. Bosch GMS 120 PROF — данный прибор позволяет не только обнаружить фазный провод в стене, но если необходимо найти проводку, которая не подключена к электросети, то данный индикатор, отлично справится с задачей. Высокая стоимость детектора Bosch GMS 120 PROF, не позволяет его использовать, если необходимо найти проводку только один раз, но для профессионального применения — это лучший выбор;
2. сигнализатор Е121 «Дятел» — это устройство позволит найти обрывы электропроводки за счёт встроенного детектора электромагнитных волн. Прибор пользуется популярностью, как у профессиональных электриков, так и у домашних мастеров. Стоимость сигнализатора «Дятел» составляет не более 2 000 рублей;
3. бесконтактный датчик ExtechDA30 — прибор средней ценовой категории, но надёжность устройства позволяет его использовать в ежедневном режиме. Датчик ExtechDA30 позволяет найти электромагнитное излучение внутри стен, даже в том случае, когда провод находится в экранированной изоляции.

Существует огромное количество приборов, которые предназначены для определения нахождения электропроводки в стенах. Если требуется устройство для нечастого использования, то можно приобрести любой недорогой детектор.

Электрикам, которым устройство требуется для ежедневной работы, следует обратить внимание на дорогие детекторы известных марок. С помощью специальных детекторов проводку вы обнаруживаете легко и просто с очень высокой точностью

Благодаря использованию подобных средств, удаётся минимизировать временные потери, во время проведения электротехнических работ, а риск допустить ошибку, практически равен нулю

С помощью специальных детекторов проводку вы обнаруживаете легко и просто с очень высокой точностью. Благодаря использованию подобных средств, удаётся минимизировать временные потери, во время проведения электротехнических работ, а риск допустить ошибку, практически равен нулю.

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

• Развести в стороны концы оборванного кабеля.
• С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
• Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
• Соединить и заизолировать поврежденные провода.
• Устранив повреждение, закрыть коробку крышкой.
• Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Обнаружение проводки дедовскими методами

Задолго до появления высокоточных цифровых детекторов, найти проводку в стене можно было подручными средствами. К таким методам относятся:

• поиск проводки в стене с помощью радиоприёмника;
• поиск с помощью кассетного магнитофона;
• обнаружение проводки с помощью слухового аппарата;
• использование тестера.

Определение скрытой проводки в стене с помощью радиоприёмника, не отличается высокой точностью, но данный метод не будет стоить денег, при наличии устройства приёма радиостанций.

Прежде чем приступить к определению местонахождения проводов в стене, следует в электросеть включить любой прибор, в котором есть высокоскоростной двигатель. Это необходимо для образования устойчивых помех для радиосигнала, который будет обнаружен с помощью самодельного детектора. Для этой цели можно применить болгарку или дрель. Прибор необходимо включить на максимально возможных оборотах.

Для того чтобы найти проводку, приёмник настраивается на частоту 100 кГц и подносится к стене. При максимальном приближении к месту расположения электропроводки в стене, приёмником будет улавливаться треск. Чем сильнее уровень помех, тем ближе расположена проводка в стене.

Недостаток этого метода обнаружения заключается в том, что проводка должна быть под напряжением, а в цепь обязательно подключена нагрузка.

Поиск с помощью кассетного магнитофона возможна только в том случае, если устройство не планируется использовать в дальнейшем по назначению. Чтобы использовать этот метод потребуется изготовить катушку, с помощью, которой и будет улавливаться электромагнитное поле. Для катушки используется медный провод диаметром 0,50 мм. Провод укладывается спиралью на любую плоскую неметаллическую поверхность круглой формы, при этом следует сделать 2 независимых контура.

1. контур укладывается спиралью, примерно, до середины радиуса круга;
2. контур размещается спиралью от середины окружности, до места, где расположен первый контур.

Затем у магнитофона выпаивается магнитная головка, и к проводу, который отходит от неё, припаивается двужильный провод, который соединяется с первым контуром.

Затем от динамика магнитофона, отпаиваются провода, и соединяются со вторым контуром катушки.

Чтобы найти проводку в стене потребуется включить магнитофон в режиме воспроизведения кассеты, и подключить наушники к проигрывателю. Если такой возможности нет, то можно припаять выходное гнездо наушников в цепь динамика магнитофона, при этом обязательно следует добавить резистор в цепь для уменьшения уровня аудиосигнала.

При включении самодельного детектора, в наушниках будет обнаруживаться постоянный однотонный сигнал высокой частоты, при поднесении катушки к стене в которой находится проводка под напряжением, частота сигнала будет меняться, а когда катушка будет расположена непосредственно над проводником, звук в наушниках полностью исчезнет.

Чтобы найти проводку с помощью слухового аппарата, необходимо перевести прибор в режим «телефон» и приблизить его к стене. В этом режиме аппарат отлично воспринимает электромагнитные колебания и проводка, которая находится под напряжением, без труда будет обнаружена.

Найти проводку в стене при помощи мультиметра, также не составит большого труда. Для этой цели понадобится прибор, который переводится в режим измерения сопротивления. Также потребуется найти полевой транзистор, небольшой мощности к которому требуется подсоединить щупы прибора.

Прибор подсоединяется к стоку и истоку полевика, и деталь используется в качестве детектора электромагнитного излучения. При приближении полевого транзистора к месту в стене, где находится проводка, будет изменяться сопротивление прибора, которое зафиксирует мультиметр.

Все перечисленные методы, проверены на практике и отлично себя зарекомендовали.

Найти проводку с помощью смартфона или индикаторной отвёртки, практически невозможно. Также не стоит верить таким утверждениям, что можно найти проводник под толстым слоем штукатурки, с помощью компаса. Использование таких устройств, для того чтобы найти проводку, абсолютно бесполезное занятие.

Акустический и индукционный методы поиска места обрыва

Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора. Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Авометр

Авометр (второе название мультиметр) является прибором, объединяющим в себе функционал нескольких устройств, а именно амперметра, омметра и вольтметра.

Найти проводку с помощью мультиметра

Из всего ассортимента таких приборов наиболее часто встречаются в поисках электрической проводки следующие:

1. Тестер – мультиметр LA-1014 – способен максимально точно найти расположение проводов, как под напряжением так и обесточенных. Также применяется для определения в каком состоянии находятся компьютерные и телефонные линии, выявляет обрывы и замыкания проводов.
2. Тестер GVD-504A, GVD-503 и их аналоги – проводит анализ технического состояния скрытой проводки, находит участки разрыва провода.

Существуем множество устройств, предназначением которых является обнаружение местоположения электропроводки, однако большая часть из них предполагает наличие соответствующих навыков эксплуатации, позволяющих правильно интерпретировать показания прибора.

Альтернативные методы

Кроме профессиональных и специализированных устройств для поиска линий электропроводки, можно задействовать подручные средства. Их функционал определяется схемой сборки и классом модели.

В большинстве случаев для базовых задач хватает обычной индикаторной отвертки, но обладая простыми навыками, можно самостоятельно изготовить искатель проводов с неплохой чувствительностью. Для этого следует подготовить такие компоненты:

1. Телефонный динамик (от стационарного устройства).
2. Стрелочный омметр.
3. Полевой транзистор.
4. Источник электропитания.

Кстати, в настоящее время для изготовления искателей проводов можно использовать обычный смартфон под управлением iOS или Android. Все, что может понадобиться для преобразования устройства в высокоэффективный искатель проводов — телефон со специальной программой наподобие «Metall Detector» (или любой другой аналог), а также небольшой магнитный датчик.

Оснащенный таким элементом смартфон становится полноценным металлоискателем, который сможет определить расположение кабельных жил и других изделий из металла. Еще одним полезным инструментом для поиска проводки в стене может стать обычный радиоприемник. Для этого нужно выставить частоту на значение 100 кГц и начать водить приемником возле стены. По мере приближения к проводке шум будет становиться очень интенсивным.

Также для решения такой задачи можно воспользоваться старым кассетным плеером или магнитофоном, обычными наушниками, а также катушечным микрофоном. Подобные девайсы способны реагировать на любые электромагнитные помехи, но характеризуются невысокой чувствительностью. Однако базовых рабочих свойств вполне хватает для того, чтобы найти место прокладки кабеля, поэтому для единичных случаев такие альтернативные средства вполне актуальны.
