Частичная замена проводки в квартире и частном доме

Особенности электропроводки в панельных домах

Замена проводки в панельном доме имеет ряд особенностей и ограничений. В таких постройках все стеновые железобетонные панели являются несущими, они постоянно находятся под нагрузкой. По этой причине штробить их по горизонтальному направлению нельзя. Это может ослабить конструкцию и привести к непоправимым последствиям. Так что штробление возможно только по вертикальному направлению.

Чтобы облегчить задачу, каждая панель во время её отливки снабжалась каналами для электрической проводки. Последовательность таких каналов, к сожалению, не так просто найти. Тем более что далеко не всегда она отображается на электрических схемах. Кроме стеновых панелей такие каналы есть в панелях перекрытия. То есть провод может быть проложен по потолку.

Каналы можно определить по расположению выключателей или розеток. Как правило, они находятся вдоль одного из каналов. После прокладки кабелей каналы заштукатуривали. По штукатурке тоже можно их вычислить. Следует также обследовать места стыка стеновых панелей и перекрытий. Электрики не всегда использовали каналы панелей, поэтому обнаружить проводку можно в самых неожиданных местах. Не мешает обследовать мета стыков панелей – там тоже было удобно прокладывать кабели.

Замена проводки в квартире панельного дома своими руками – дело хлопотное, не каждый сможет обнаружить всю старую электропроводку и проложить новую, особенно если придётся менять места расположения розеток, выключателей. Поэтому лучше бы пригласить для выполнения этой задачи профессионалов.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Составление схемы

За основу схемы будущей электропроводки можно брать стандартные однолинейные схемы питания, которые находятся в свободном доступе в интернете. Основное правило тут заключается в следующем. В любую комнату дома от счётчика должны идти хотя бы две ветви – одна на цепи освещения, вторая на розетки.

Поскольку в частном доме, как правило, один санузел, то дополнительная система уравнивания потенциалов не требуется. То есть на схеме замены электропроводки следует обозначать только ветви к местам подключения (розеткам) и стационарным электрическим установкам.

Желательно, если составленную схему одобрят электрики и организации, занимающиеся противопожарной безопасностью. Практика показывает, что схему замены электропроводки в частном доме лучше не нагружать мелочами типа подсветки потолка, удлинителя на веранду и т. п.

Инспекторов подобные детали смущают, и в целом годный план может быть не принят из-за этого.

Наличие разрешительного сертификата на замену старой проводки, а также акт проведённых работ поможет хозяину частного дома дороже оценить его в будущем при возможной продаже.

Схема электропроводки

Сегодня внутреннюю электросеть организовывают следующим способом:

освещение и силовую часть подключают отдельно;
силовую часть делят на группы, защищая каждую отдельным автоматом;
к каждому из мощных приборов, например, к водонагревателю, посудомоечной машине и духовому шкафу, подводят отдельный провод;
розетки и отдельно подключенные приборы в металлическом корпусе защищают УЗО. Розетки и приборы ванной комнаты выделяют в отдельную группу, поскольку для их защиты требуется УЗО с уставкой тока утечки 10 мА, тогда как для сухих помещений — на 30 мА;
многие предпочитают обходиться без распредкоробок, устраивая расключения в глубоких подрозетниках;
розетки и отдельно подключенные приборы заземляют, если в доме вместо устаревшей системы заземления TN-C реализована TN-S или хотя бы TN-C-S.

Подключение к системе заземления светильников, расположенных на потолке, не является обязательным.

Недостатки частичной замены электрической проводки

При выборе частичной замены электропроводки, проложив провода в одной из комнат, нужно будет запитать новые светильники и розетки от старой действующей распределительной коробки. Следует напомнить о том, что старая электрическая проводка обычно была из алюминиевых проводов. Если их напрямую соединить с новыми проводами из меди, возникнет электрохимическая несовместимость, что недопустимо.

Конечно, для этой цели можно приобрести специальные соединительные клеммы, которые представлены на современном электротехническом рынке в широком ассортименте. Но следует учесть все возможные трудности, связанные с их использованием.

К тому же в распределительной коробке может просто не быть свободного места для новых соединений либо старых соединений настолько много, что ломкие провода из алюминия потребуется подвергнуть перекоммутации.

Возникнут также и определенные сложности с равномерным распределением нагрузки и соответствием ей сечения электрических проводов в проводке. Если, к примеру, заменить в одной из комнат старую проводку, увеличив в ней общее количество «точек» и подключив новую проводку к уже имеющейся распределительной коробке, возникнет токовая перегрузка тех проводов, что питают эту коробку.

Все дело в том, что старая проводка практически во всех домах выполнена лишь одной питающей электрогруппой из алюминиевых проводов, сечение которых не соответствует значительной потребляемой мощности, а также количеству современных бытовых приборов.

В данном случае желательно запитать комнату, обойдя распределительную коробку. Для этого ее нужно подключить прямо к автоматическому выключателю в распределительном щитке.

Но даже такое решение нельзя назвать универсальным, так как провода, проложенные к электрощитку через весь дом (даже спрятанные в кабельный канал), вряд ли украсят жилище. А если в доме не планируется проводить ремонт, скрыть проводку в штробах не получится.

Таким образом, к минусам частичной замены электрической проводки можно отнести:

увеличение мест коммутации электропроводки, что в будущем может стать потенциальным источником проблем;
увеличение количества расходных материалов, поскольку все кабели надо будет сводить в распределительные коробки, а при полной замене они напрямую идут к электрическому щитку;
повышение трудозатрат и, следовательно, стоимости замены электрической проводки в целом.

Прежде чем приниматься за частичную замену электропроводки, следует запастись инструментами. Для выполнения подобной работы понадобятся отвертки, перфоратор, болгарка, паяльник, клеммники, плоскогубцы, нож, уровень строительный, шпатель, а также фазоуказатель.

Замена проводки должна быть выполнена таким образом, чтобы в сети не возникало перенапряжение и не случались сбои. Следовательно, каждому прибору, включенному в сеть, должно хватать мощности.

Мощность напрямую зависит от сечения кабеля. Чтобы не ошибиться с выбором, следует произвести небольшой подсчет. Сначала сложить мощности всех бытовых приборов, которые планируется включать в сеть. После этого на каждый электроприбор необходимо дополнительно прибавить по 100 Вт, полученное в результате произведенных расчетов число разделить на 220.

Если итоговое число будет находиться в пределах 12—15, то для обеспечения всех приборов достаточной мощностью хватит проводки с сечением 1,5 мм2. Такой показатель является самым распространенным. Но в некоторых случаях результат получается более высоким. Здесь есть два варианта решения проблемы: проложить проводку большего сечения или провести от электрического щитка 2—3 линии кабеля. Второй вариант предпочтительнее, поскольку более толстая проводка сделает всю систему не слишком надежной и в результате вероятность сбоев будет велика.

Частичную замену электропроводки производят в несколько этапов. Сначала обесточивают жилище, затем еще раз проверяют, что ток действительно больше не поступает.

После этого заменяют проводку в выбранной комнате и подключают ее к распределительной коробке с помощью клеммников. Либо, как было сказано выше, запитывают новую проводку в обход распределительной коробки, проложив провода прямо к электрическому щитку.

Когда все провода уже подключены, их прячут в декоративные короба. В последнюю очередь монтируют розетки и выключатели.

Подсчитываем и выбираем материалы

Первое, что Вы должны рассчитать – сечение кабеля, который будет идти по воздуху и внутри жилого помещения. Этот этап очень важный, т.к. именно из-за диаметра жил производится замена проводки в частном доме (старая линия, скорее всего с алюминиевыми жилами небольшого сечения). Расчет сечения кабеля по мощности, длине и току несложный, поэтому здесь Вы запросто справитесь без помощи мастера.

Внутри частного дома от распределительных коробок электропроводка будет разделяться на несколько групп различного сечения:

для освещения – 1,5 мм2;
для розеток – 2,5 мм2;
для мощных электроприборов (к примеру, котел) – 4-6 мм2;

Важно! Для подключения мощных электроприборов прокладываем провод, рассчитанный по нагрузке и действующим требованиям, например, для подключения однофазной электроплиты, согласно СП 31.110-2003, необходимо прокладывать кабель с сечением жил не менее 6 кв. мм

В любом случае предварительно рассчитывайте сечение по мощности.

Следует отметить, что разводка провода может осуществляться как открытым способом, так и скрытым. Какой вариант выбрать при замене, решать Вам самому. Однако если постройка кирпичная гораздо больше преимуществ у скрытого электромонтажа, поэтому и технология будет представлена касательного данного способа. Если Вы решили заменить электропроводку в деревянном доме, лучше использовать открытую прокладку кабеля.

Что касается защитной автоматики – УЗО и автоматического выключателя, они выбираются на каждую группу проводов отдельно. На освещение подключают 10-амперный автомат, на розетки – 16А, на мощные бытовые приборы подключаются к автоматическому выключателю, который соответствует току потребляемому приборами. Как перевести мощность в силу тока и обратно мы описывали в статье: https://samelectrik.ru/kak-perevesti-ampery-v-kilovatty-i-obratno.html.

Все линии защищаются групповыми УЗО, их ток можно рассчитать, но в большинстве случаев пользуются негласным правилом — дифференциальный ток (он же ток срабатывания или ток утечки) групповых УЗО:

для ванной комнаты – 10-30 мА;
для других комнат – 30 мА (согласно ПУЭ 7.1.79);
на ввод 100-300 мА (согласно ПУЭ 7.1.84).

Номинальный ток УЗО должен быть равным или на один шаг больше чем у автоматических выключателей, которые защищают эту цепь. Это значит, что если автомат стоит на 16А, то УЗО должно быть на 16 или 25А. Расчёт тока утечки УЗО для отдельных приборов и утечки сети проводят согласно ПУЭ 7.1.83.

Розетки и выключатели рекомендуется использовать качественные, чтобы они также могли выдержать токовые нагрузки (на корпусе указана маркировка в амперах). Для открытой проводки в доме необходимо дополнительно приобрести гофру, кабельные каналы либо электротехнические плинтуса, в зависимости от того, что Вы выберите в своем случае. После выбора всех комплектующих можно подсчитывать их количество и идти за покупками.

Демонтажные и монтажные работы

Перед тем как заменить проводку, необходимо выполнить демонтаж старой электропроводки. Для этого отключается электричество. От стен отодвигается мебель. Обнаруживаются все распределительные коробки – их видно по круглым заглушкам на стенах. Может быть также ситуация, когда они замурованы под обоями или под штукатуркой. Это осложнит задачу, поможет только возможное обнаружение выделяющихся контуров.

После того как коробки найдены, они открываются. Разъединяются все скрутки, далее провода освобождаются из зашпаклёванных штроб. Проводку в стене можно обнаружить металлоискателем. Если распределительная коробка в какой-то из комнат не найдена, обнаруженный провод всё равно приведёт к ней.

Как правильно заменить проводку в квартире своими руками? Если вся старая электропроводка удалена, наиболее лёгким вариантом будет прокладка нового медного кабеля по тем же штробам, что были уже проделаны. Можно увеличить количество розеток, объединив их в блоки по несколько штук. А вот для мощных устройств, таких как электроплита, придётся делать отдельные штробы и устанавливать мощные розетки. Новые углубления надо делать также, если есть желание дать розеткам новое расположение.

Располагать розеточные блоки лучше всего на расстоянии 30–40 см над уровнем пола. Но это не догма и не стандарт – если лень или трудно наклоняться, можно установить повыше. Наиболее удобное положение выключателей – на расстоянии от 90 см до 1 метра над уровнем пола. При расположении розеток и выключателей не забудьте учесть места, где стоит мебель. Она может просто закрыть доступ к этим устройствам. Закреплять провода в углублениях лучше всего алебастром. Окончательно штукатурить штробы можно только тогда, когда будет проверена исправность и работоспособность вновь проложенной сети.

Расчет мощности

Чтобы подобрать сечение кабеля и аппараты защиты, требуется знать номинальный ток нагрузки.

Расчетная формула зависит от вида электроприемника:

без электродвигателя и трансформатора (обычно является частью импульсного блока питания): обогреватели, бойлеры, электроплита. Потребляемый ток считают по формуле: I = W / 220, где W — потребляемая мощность прибора;
с электродвигателями или трансформаторами (импульсными блоками питания): кондиционер, холодильник, пылесос и пр. Потребляемый прибором ток находят по формуле: I = W / (220 * cosϕ * КПД), где W — выходная мощность на валу двигателя (Вт), cosϕ — характеристика, отражающая отношение полезной работы к полной (часть полной мощности превращается в реактивную, затрачиваемую на преодоление индуктивного сопротивления), КПД — коэффициент полезного действия.

Все величины приводятся в паспорте устройства либо на шильдике. К полученному результату добавляют запас в 20%. Розетку и кабель для нее подбирают по самому мощному прибору из тех, что могут быть в данную электроточку включены.

Номинальный ток для кабеля, питающего группу розеток, получают суммированием номинальных токов для каждой розетки и умножением результата на коэффициент неодновременности (регламентируется нормативными документами).

Государственные кампании

В России на основании Федерального закона осуществляется региональная программа по проведению капитальных ремонтов многоквартирных домов.

В программу входит и замена электропроводки, если:

оголена старая изоляция;
все чаще выбивает пробки;
розетки в доме искрят;
невозможно пользоваться одновременно несколькими электроприборами в квартире.

Капитальные работы в обязательном порядке согласовываются со всеми жильцами дома. Они же выбирают опытного специалиста, который будет следить за действиями электромонтажников.

Дом, находящийся на капитальном ремонте, отключается от электроэнергии. Монтировать электросети начинают с первого этажа.

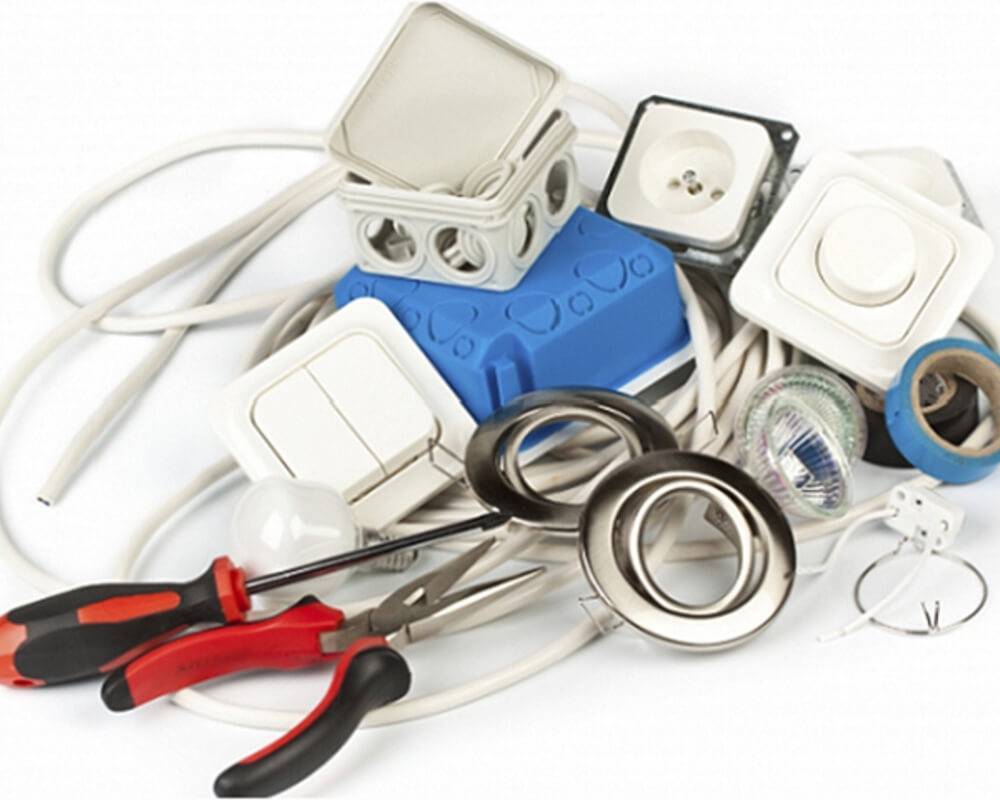

Выбор материалов

Замена проводки в панельном или кирпичном доме своими руками должна предваряться приобретением необходимых материалов. Один из самых основных – кабель, обязательно медный и трёхжильный. Сечение его жил должно равняться 1,5 мм2, если он будет применяться для приборов освещения. Для розеточных устройств это сечение не менее 2,5 мм2. Если подключать мощные приборы, например электроплитку, следует подводить кабель не менее 4 мм2.

Чтобы не переплачивать за слишком большое сечение, а также не проложить слишком тонкий провод, лучше рассчитать его сечение. Как можно это сделать самому? Есть возможность определить оптимальное сечение, исходя из суммарной мощности устройств, которые будут подключены. Замена старой электропроводки новой с оптимальным сечением рассчитывается по формуле: Р общ. = (Р1+Р2+Р3…+Рn)×0,8

Почему присутствует коэффициент 0,8? Потому что все устройства одновременно и долговременно подключены быть не могут. Например, пылесос и утюг вряд ли будут работать долго и в одно и то же время. Исходя из рассчитанной мощности, подбирается сечение. Можно провести расчёт сечения и по силе тока. Данные по току также приведены в таблице. Для прокладки подойдёт отечественный медный кабель ВВГ или иностранного производства марки NYM.

Щитки следует снабдить автоматами, предохраняющими от короткого замыкания, а также УЗО, обеспечивающими безопасность людей и животных. Их параметры следует выбирать, исходя из допустимых нагрузок. Если, например, будет выполняться замена проводки в двухкомнатной или трёхкомнатной квартире, на каждую розеточную группу можно установить защитный автомат номиналом 25 Ампер, на освещение – автомат 16 А.

Если на кухне используется электрическая плита, для неё должен быть установлен отдельный защитный автомат. Как правило, выбирают устройство на 32 Ампера. УЗО устанавливают номиналом не менее 50 Ампер. Распределительные коробки должны быть устроены в каждой комнате. Их требуется выбирать исходя из того, как будут разветвляться группы и какое сечение жил при этом используется.

Розетки обязательно должны быть с заземляющими клеммами. Если в доме есть дети, лучше приобретать розеточные устройства со шторками, предотвращающими попадание посторонних предметов внутрь. Необходимо, чтобы номинал по токовым нагрузкам был достаточен, если к розеткам будет подключаться какое-либо мощное устройство.

Если приобретать выключатели, управляющие освещением, то к ним каких-либо особых требований не предъявляется, лишь бы подходили по дизайну и цвету. Для соединения проводов лучше всего применять клеммы WAGO, они обеспечат надёжный контакт и не допустят искрения и нагрева в месте соединения.

О недостатках частичной замены

Выбрав поэтапный способ и проложив новые провода в каком-то определенном помещении, мы, столкнувшись с необходимостью подключения электропитания, вынуждены будем запитать новые розетки и светильники от ближайшей действующей старой распредкоробки.

Здесь надо принять во внимание, что старая электропроводка чаще всего бывает выполнена алюминиевыми проводами и их прямое соединение с новыми медными ввиду электрохимической несовместимости этих материалов недопустимо. Разумеется, это вполне исправимо использованием специальных соединительных клемм – на электротехническом рынке современными производителями предоставлен довольно широкий ассортимент этих изделий

Однако, нельзя не учитывать возможные затруднения, связанные с их применением

Разумеется, это вполне исправимо использованием специальных соединительных клемм – на электротехническом рынке современными производителями предоставлен довольно широкий ассортимент этих изделий. Однако, нельзя не учитывать возможные затруднения, связанные с их применением.

Следует принять во внимание, что отсутствие свободного места или большое количество старых соединений в коробке могут вызвать определенные сложности, потребовать перекоммутации ломких алюминиевых проводов. Тем не менее, при наличии достаточного опыта исполнителя в проведении подобных электромантажных работ и эта ситуация вполне решаемая

Чего не скажешь в отношении равномерного распределения нагрузки и соответствия ей сечений проводов электропроводки

Тем не менее, при наличии достаточного опыта исполнителя в проведении подобных электромантажных работ и эта ситуация вполне решаемая. Чего не скажешь в отношении равномерного распределения нагрузки и соответствия ей сечений проводов электропроводки.

Как пример – заменив старую проводку в одном помещении (увеличив, как правило, в нем общее количество “точек” в большую сторону) на новую и, подключив ее к существующей коробке, чаще всего имеем токовую перегрузку на на провода, питающие эту коробку.

Дело в том, что старая проводка подавляющего большинства наших квартир и домов выполнена одной питающей электрической группой, материал (алюминий) и сечение проводов которой не соответствуют потребляемой мощности и количества современных бытовых электроприборов.

Хорошим решением, здесь будет запитать это помещение, минуя распределительную коробку – подключив непосредственно к автоматическому выключателю распределительного щита.

Но и в это решение нельзя назвать универсальным. Для большинства владельцев жилья, вряд ли такое изменение интерьера окажется приемлемым: проложенные через всю квартиру по стене или потолку к электрощиту провода, пусть, даже уложенные в кабельном канале – украшение, весьма сомнительное.

Особенно, в тех случаях, когда ремонт в помещениях, через которые будут проложены «транзитные» питающие кабели не планируется и возможности скрыть их в штробах нет.

Причины, по которым нужно заменить электрическую проводку

Если ваш дом очень старый, заменить проводку в квартире просто необходимо. Рано или поздно придётся делать капитальный ремонт жилья, и лучше всего, если замена старой электрической проводки будет произведена во время такого ремонта. Если совместить эти работы, они обойдутся гораздо дешевле. Зачем нужна замена электропроводки в панельном доме старого образца или кирпичном? Для этого есть несколько причин.

Раньше, когда делали проводку в панельном доме или кирпичном, использовали алюминиевый провод небольшого сечения, неспособный выдержать большие нагрузки.
За долгое время, пропуская через себя электрический ток, алюминий становится хрупким.
Старую проводку в доме делали без защитного заземления, с глухо-заземлённым нулевым проводом, что довольно опасно при её эксплуатации пользователями.
Старые системы электрической проводки в частном доме или многоквартирном, не предусматривали установку автоматов – устройств, отключающих сеть при коротком замыкании или перегрузке по току.
Разводка проводников выполнена устаревшим методом разветвления, а нужно будет сделать подключение групп отдельными ветвями.
За годы эксплуатации электропроводка в квартире панельного дома устарела не только морально, но и физически. Велика вероятность возгорания при коротком замыкании.

Вот почему электропроводку в квартире необходимо менять на более современную. Алюминиевые жилы обязательно следует заменить медными, которые способны выдержать гораздо большую нагрузку. Что лучше: заменить электропроводку частично или полностью? Последнее слово будет за вами, исходя из финансовых и других возможностей. Опыт подсказывает, что лучше всего заменить проводники на медные полностью.

Необходимо знать для правильной частичной замены электропроводки

Все старые провода необходимо заменять только на трехжильные электрические кабели из меди, имеющие сечение 1,5 мм2, если максимальная планируемая подключаемая мощность к одному автомату составит не больше 3,2 кВт, или 2,5 мм2, если максимальная мощность не будет превышать 5 Квт. Для мощных бытовых приборов, таких, как кондиционер или стиральная машина, желательно проложить отдельную линию, подключающуюся в электрощитке.
Для прокладки под штукатуркой используют кабель ВВГ 3 х 1,5, в трубах — изолированный кабель марки ВВГнг 3 х 1,5. Если провод прокладывается открыто по потолку и стенам (например, будет прятаться за подвесным потолком), используют кабель ВВГ нг LS 3 х 1,5. Он не горит, а также под воздействием пламени не дымит.
Если электрические блоки или розетки находятся рядом, то можно запитать их одну от другой. Но более трех находящихся рядом блоков подключать таким образом не рекомендуется.
Работать допустимо лишь на полностью обесточенном участке. Прежде чем приступать к замене проводки, надо обязательно проверить, есть ли в сети напряжение или оно отсутствует.
Крышки распределительных коробок всегда оставляют на виду и в доступном месте, соединения проводов осуществляют посредством СИЗ или клеммников. Если же распаячные коробки планируется спрятать за отделкой стен, то все скрутки сваривают или спаивают. Скрутки ноля, фаз и земли разводят в разные стороны.
Современная электропроводка может быть только трехпроводной, у нее должна быть дополнительная заземляющая жила. Следовательно, и розетки должны иметь заземляющие контакты. Электрические корпуса люстр и других светильников также подлежать заземлению.
Благодаря установке дифавгомата либо устройства защитного отключения, можно полностью исключить вероятность поражения человека электрическим током. Поскольку алюминиевые и медные провода, соприкасаясь друг с другом, очень быстро окисляются, вследствие чего контакт пропадает, их допустимо соединять только с использованием клеммников.
Кабели, идущие на выключатель, люстру и светильник, надо подписывать, это позволит осуществить расключение коробки в будущем гораздо быстрее.
При электромонтаже в ванной комнате необходимо соблюдать определенные нормы и правила. Так как в этом помещении часто повышена влажность воздуха, то на стенах образуется конденсат, а мокрые стены и влажный пол прекрасно проводят электрический ток. Это значительно повышает вероятность и тяжесть электротравмы.

Раньше в этом помещении электрические выключатели и розетки вообще не ставили. Ванна лишь освещалась с помощью светильника, находящегося на потолке.

В наши дни ситуация изменилась. В ванной комнате устанавливают вентиляторы, бойлеры, душевые кабины, джакузи и т. д., поэтому в этом помещении невозможно обойтись без электричества.

Прежде чем начинать разводку электрической проводки, следует окончательно определиться с местом установки в ванной выключателей, розеток, светильников. Также подобную работу производят только после того, как будет выполнено прямое подключение кабеля на клеммники бытового электрического прибора.

Все электрические выключатели, розетки, а также светильники и иные бытовые приборы, смонтированные в ванной комнате, должны быть надежно заземлены и обладать классом защиты от проникновения влаги не менее IP 44. Любые точки подключения или управления освещением необходимо располагать на расстоянии не менее 60 см от ванной или душевой кабинки. Ближе можно обустроить лишь подсветку для джакузи, поскольку она имеет мощность до 12 Вт.

Запрещается монтировать розетки около пола, иначе при утечке воды они неизбежно намокнут.

Как заменить без штробления?

Устройство борозд в стенах по очевидным причинам подгадывают под ремонт. Если же он уже сделан, а отложить замену проводки нет возможности, кабель прокладывают открытым способом — крепят поверх стен.

С целью защиты от механических повреждений их прячут в кожух, в этом качестве применяют:

гофрированную трубку: благодаря гибкости, выручает на неровных участках, но вообще не лучший вариант, поскольку идеально прямую форму ей придать нельзя, а в складках собирается пыль и грязь;
пластиковую или стальную трубу: более привлекательный с точки зрения дизайна вариант, но не предусматривает доступа к кабелю;
кабель-канал (короб): идеальное решение для ровных зон — красиво выглядит и позволяет добраться к любому участку кабеля (закрывается по всей длине крышкой на защелках).

При открытой прокладке используют не встраиваемые розетки и выключатели, как при скрытой, а накладные. Их устанавливать намного легче.

Прокладка новой проводки

Провода прокладывают горизонтально, делая вертикальные опуски к розеткам и выключателям. Нельзя для экономии кабеля прокладывать его наискосок, по кратчайшему пути: в будущем при необходимости сверлить стену будет сложно вспомнить, как кабель проложен.

Между проводом и разными объектами выдерживают расстояние:

до пола или потолка: 10-15 см;
до границы дверного или оконного проема: 15 см;
до стены при прокладке в стяжке пола: 10 см;
до газопровода: не менее 0,5 м.

После укладки кабеля в штробу ее заполняют алебастром или штукатурным раствором.

Чтобы иметь возможность заменить кабель при повреждении без вскрытия штробы, его помещают в пластиковую или металлическую гофрированную трубку.

Что нужно сделать для замены

Чтобы заменить электрическую проводку в квартире, необходимо:

Разработать проект и схему разводки проводов.
Демонтировать старую сеть.
Проложить новые электропровода (открытым либо закрытым способом).
Установить и подключить электроустановочные изделия и приборы освещения с выключателями.
Смонтировать распределительный щит с защитой.
Проверить созданную электросеть в целом и каждую отдельную линию на короткие замыкания.

Принципиально сложного ничего здесь нет. При наличии минимальных навыков в электромонтаже все можно выполнить своими руками. Однако подобную замену обязательно следует делать поэтапно шаг за шагом и при строгом соблюдении правил ПУЭ.

Разработка схемы

Составление схемы разводки электропроводов по квартире позволяет четко определить нужное количество расходных материалов и объемы работ. В ней указываются все потребители электроэнергии и места расположения розеток, выключателей и т.п. Основной момент здесь – это общая потребляемая мощность.

Когда готовится план под новую электропроводку в частном доме за городом, то приходится у энергетиков заранее получать техусловия на подводимые к участку киловатты. Обычно это порядка 5–15 кВт.

Квартирная электросеть уже существует и уже подключена к общедомовой сети. И чаще всего значение разрешенной мощности для нее колеблется в пределах 1,3–5 кВт. Только в современных многоэтажках без газовых плит этот параметр может доходить до 10 кВт. Выходить при замене электропроводки за установленный максимум нельзя. Это приведет к аварии и срабатыванию защиты на общей сети, а потом ЖЭКовские электрики моментально вычислят проблемную квартиру и предъявят претензии. Существующую разрешенную мощность надо сначала узнать в ЖЭКе, а уже потом отталкиваться от этих цифр и разбивать внутриквартирных потребителей на группы.

Схема электропроводки в квартире

Согласование

Формально все, что находится в квартире, является собственностью хозяина жилья. Поэтому в принципе внутреннюю проводку можно менять как угодно. Однако если сделано это будут с ошибками и после произойдет авария с пострадавшими, то вся ответственность ляжет на подобного хозяина-самоделкина.

Жесткие требования по согласованию в ЖилИнспекции относятся только к перепланировкам. Обычная замена проводки к этой категории работ не относится. Но при глобальных изменениях во внутриквартирной сети и полной ее переделке с подключением электрического бойлера или электроплиты с большой мощностью, заказать план и согласовать его в ЖЭКе (или у энергетиков, зависит от региона) все же придется. А вот просто переложить провода со сменой старых алюминиевых на новые медные возможно без хождения по инстанциям.

Прокладка электропроводки

Самостоятельный монтаж электропроводки в квартире обойдется дешевле, нежели альтернатива с вызовом профессиональных электриков. Однако если навыков подобных работ нет, а «киловатты», «УЗО», «заземление» и «амперы» являются какими-то совершено непонятными терминами, то лучше обратиться к профессионалам. В противном случае за замену проводки в квартире можно взяться и самому.

Схема размещения розеток для кухонной техники
