Сечение проводов при закрытой и открытой электропроводке

Еще один момент — тип электромонтажа, который вы планируете использовать. Открытую электропроводку монтируют на поверхностях или в укрепленных поверху трубах. Скрытую электропроводку прокладывают в пустотах перекрытий, в каналах или бороздах, вырубленных в стенах, в изоляционных и стальных трубах внутри конструкционных элементов.

При закрытой электропроводке требования к сечению кабеля несколько выше, чем при открытой, поскольку без доступа воздуха кабель сильнее нагревается под нагрузкой.

Зная расчетный ток, тип кабеля и электропроводки, можно переходить к расчетам сечения проводов. Учитываются два параметра: допустимая длительная токовая нагрузка и потеря напряжения в проводах, соединяющих потребителя с источником тока. Чем больше длина провода, тем большие потери по пропускной способности он несет (тогда диаметр поперечного сечения токоведущей жилы увеличивают).

Для отдельных комнат или приборов, не требующих большой мощности, второй показатель можно не считать (потери напряжения будут слишком малы).

Какой автомат на 15 кВт 3 фазы

Быть владельцем или собственником нежилого помещения непросто. Сразу возникает большой спектр вопросов, решить которые самостоятельно порой очень затруднительно. Одной из таких глобальных задач выступает электроснабжение. От решения этой задачи будет напрямую зависеть дальнейшая эксплуатация помещения.

Перед тем, как приниматься за осуществление технологического присоединения, стоит определиться, какие приборы будут подключены к электрической сети, а также как часто и долго они будут эксплуатироваться. Все энергопринимающие устройства составят общую нагрузку сети, значение которой может как уложиться в величину разрешенной мощности, так и превысить это значение.

Для того, чтобы обеспечить безопасность вашего объекта в плане эксплуатации энергопринимающих устройств, необходимо установить соответствующий автомат. Выбрать подходящий довольно трудно, так как возникает множество сопутствующих вопросов. Например, какой автомат ставить на 15 кВт? Для 15 кВт 3 фазы сколько ампер автомат должен быть на вводе электроустановки? В первую очередь, необходимо сказать, что автомат на 15 кВт в 3 фазы принимает напряжение в 380В. Следовательно, автомат на 15 кВт требует вводного автомата на 25А. Как учесть все эти требования? Давайте разбираться.

Расчет автоматического выключателя

Выбирать автоматы можно с расчетом по току нагрузки или сечению электропроводки.

Расчет автомата по току

Подсчитываем всю мощность нагрузок на автомат. Плюсуем мощности всех потребителей электричества, и по следующей формуле:

получаем расчетный ток автомата.

P- суммарная мощность всех потребителей электричества

U – напряжение сети

Округляем расчетную величину полученного тока в большую сторону.

Расчет автомата по сечению электропроводки

Чтобы выбрать автомат можно воспользоваться таблицей 1. Выбранный по сечению электропроводки ток, уменьшают до нижней величины тока автомата, для снижения нагрузки электропроводки.

Выбор номинального тока по сечению кабеля. Таблица №1

Для розеток автоматы берут на ток 16 ампер, так как розетки рассчитаны на ток 16 ампер, для освещения оптимальный вариант автомата 10 ампер. Если вы не знаете сечение электропроводки, тогда его нетрудно рассчитать по формуле:

S – сечение провода в мм²

D – диаметр провода без изоляции в мм

Второй метод расчета автоматического выключателя является более предпочтительным, так как он защищает схему электропроводки в помещении.

На приведенном упрощенном графике, по горизонтальной шкале указаны номиналы тока автоматов, по вертикальной шкале, значение активной мощности при однофазном питании 220 Вольтрассчет для напряжение 380 Вольт и/или трехфазного питания будет значительно отличаться и приведенный график для других, кроме 220 Вольт и однофазное электропитание, мощностей недействителен. . Для выбора подходящего для выбранной рассчетной мощности автомата, достаточно провести горизонталь от выбранной слева мощности до пересечения с зеленым столбиком, посмотрев в основание которого можно выбрать номинал автомата для указанной мощности. Нужную время токовую характеристику и количество полюсов можно выбрать, перейдя по картинке на таблицу выбора автоматов кривой C, как наиболее универсальной и часто применяемой характеристики.

Какой провод СИП выбрать для подключения дачного дома и участка

СИП кабель — надежный и универсальный проводник электрического тока, который нашел широкую область своего непосредственного использования. Его универсальность заключается в том, что он может крайне эффективно применяться в самых различных ситуациях. Также он характеризуется удобством своей прокладки и широким модельным рядом. Но по причине их огромного разнообразия множество людей не знают, какой провод СИП выбрать для дачи. В статье рассматривается решение этого вопроса.

Назначение СИП кабеля

Данная разновидность кабельной линии может использоваться в сетях самого различного напряжения, которое может варьироваться в пределах от 220 В и до 20 кВ. Ключевая особенность СИП заключается в простоте его прокладки. Он не нуждается в армировании, хорошо держит форму и даже под собственным весом не провисает. Поэтому при проведении воздушных линий на даче лучше использовать именно СИП кабель. Также такой вариант проводника характеризуется отменной изоляцией, что исключает возможность образования короткого замыкания.

Разновидности СИП кабеля и область использования

Сегодня на местном электротехническом рынке покупатель может найти следующие виды СИП кабеля:

• СИП1. Основан на использовании нескольких жил, нулевой кабель является не изолированным;
• СИП2. Имеется две жилы, нулевой кабель изолирован, используется для прокладки воздушных линий. Могут использоваться в качестве магистральных линий энергоснабжения между населенными пунктами. Может применяться практически в любых климатических особенностях. Под воздействием низких температур изоляционный слой не деформируется. Выдерживает температуры до +900 градусов;
• СИП3. Изоляция данной разновидности кабеля основана на использования полиэтилена. Также может использоваться в холодных и жарких условиях;
• СИП4. Данная модификация кабеля не обладает несущей жилой. Конструкционная особенность заключается в использовании двух или четырех жил. Применяется непосредственно для осуществления проводки в доме или же подвода электроэнергии к самому строению;
• СИП5. Обладают повышенной степенью защищенности, имеется двойная изоляция. Часто используется для прокладки линий электропередач между городами.

Как можно заметить, каждая разновидность кабеля обладает своими техническими и эксплуатационными характеристиками. В зависимости от особенностей использования, а также метода прокладки кабельной линии, вы сможете подобрать для себя наиболее оптимальный вариант этого практичного и надежного проводника электрического тока. Надеемся, что вы теперь знаете, какой провод СИП выбрать для дачи.

Материал подготовлен при поддержке нашего партнёра ТД» БалтикКабель»

Ответы знатоков

vasiliy zelenkov:

А какое напряжение? от него зависит, пример- чайник 2000W каким шнуром запитан и стартер на ЗАЗе 0.78квт, а проводок по ТОЛЩЕ будет.

Евгений:

220 — 10 квадратов хватит, 380 — 4 должно хватить ( на жилу )

Серёга Срибный:

10мм2 медь, открытая проводка 220в. Если закрытая 16мм2.

Виталий Петров:

Если трёхфазный двигатель 380В, четырёх жильный медный кабель 6мм квадратных (каждая жила).

Александр Зацаринный:

Какая нагрузка: однофазная или трехфазная? Какие жилы кабеля: алюминиевые или медные? Как будет проложен кабель: по конструкциям, в земле, в трубе или как?

марина живага:

Alexandr Ыых:

Каждый электрик железно «знает» что 1 Ток идет по пути наименьшего сопротивления. 2 Сопротивление заземление должно быть 4 ома. 3 Провод держит 10 ампер на квадрат. —

Заблуждение об «амперах на квадрат» проистекает от того, что большинство электриков знакомы только с квартирной проводкой где диапазон сечений колеблется от 2.5 мм2 до 6 мм2 и применение в этом случае «амперов на квадрат» не дает грубых ошибок.

Но если пользоваться для определения таблицами из ПУЭ, то видим,

что длительно допустимый ток провода в пересчете «ампер на квадрат» меняется для меди от 15 А/мм2 для сечения 1 мм2, до меньше 2 А/мм2 для больших сечений, и для алюминия от 8 А/мм2 до меньше 2 А/мм2. Учитывая большую цену кабелей большого сечения, лучше использовать для выбора кабеля не сомнительные «амперы на квадрат», а таблицы ПУЭ.

В данном случае, если нет дополнительных условий, подходит Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

В условиях не указан косинус фи потребителя. Если предположить, что косинус фи равен единице, то есть моторов почти нет, почти вся мощность идет на нагрев, то

120 кВт/(3*0.22 кВ)= 180 ампер Трехжильный алюминиевый кабель 120 мм2 держит 190 ампер, вот он и подходит. Падение на 200 метрах где-то 5…6 вольт, проблемы не создает. При выборе кабеля не забываем о нулевой жиле.

Если же моторов много, то косинус фи может быть и где-то 0.4…0.5. При этом ток будет больше в два и более раза и одним кабелем обойтись не получится. Можно поставить компенсатор реактивной прямо на шины потребителя, но тогда при его отказе потребитель работать не сможет.

Если это не курсовик, а реальная установка, то надо не забывать регулярно проверять нагрев контактов по всей цепи и в случае сильного нагрева не просто обжимать, а еще и счищать окисел с алюминия в месте контакта.

bruho:

Вообще танцуют не от мощности, а от тока.. Медь та держит примерно в среднем 15ам на квадрат сечения, алюминий меньше… но всё это конкретно надо смотреть в справочнике. Если на одной фазе 220 в то примерно 5 амп на киловатт. Так что это примерно 120 киловатт 600 амп… по меди получается 40 квадрат.. но это всё примерно..

Рашид Габбасов:

Считать надо по току а не помощности. Вдруг у Вас 600 вольт 3 фазы а не 380. А может стоит транс понижающий и подаёте 6кв.

навигатор:

Обычно для АЛЮМИНИЕВЫХ кабелей…. принимают плотность тока до 15 А\ кв. мм…. в случае 3-х фазного тока его уменьшают на кв. корень из 3….т. е. будет менее 10 А\кв. мм… как тут пишут- 5 А на 1 КW….т. е примерно -грубо 600 А… и поделив на 10-получим, что нужно ближайшее к ГОСТ сечение 70 кв. мм

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток. В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы. Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы. В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Сколько киловатт выдержит СИП

   Просматривая простоты интернета на предмет электромонтажа, обнаружил на одном форуме тему с обсуждением «выдержит ли сип 4х16 15квт». Вопрос возникает потому что на подключение частного дома выделяют 15 кВт 380 вольт. Ну и народ интересуется не маловато ли заложить 16 квадрат на ответвление от воздушной линии? Заглянул я счанала в ПУЭ, но почему то на тему мощности СИПа ничего там не нашел.

  Вот есть только табличка 1.3.29 «Допустимый длительный ток для неизолированных проводов по ГОСТ 839-80». И по ней видно что максимальный допустимый ток для сечения 16кв. мм. провода типа АС, АСКС, АСК вне помещения составляет 111 ампер. Ну хоть что то для начала.

Сколько киловатт выдержит СИП 4х16?

  Но зато есть ГОСТ  31943-2012 «Провода самонесущие изолированные и защищенные для воздушных линий электропередачи». В конце госта, в пункте 10 указания по эксплуатации, есть табличка

Сколько киловатт выдерживает СИП — таблица:

Методика расчета (update от 19.02.2018)

  Берем табличку 10 и по ней находим что одна жила сипа 16 кв.мм. выдерживает — 100 ампер. Далее берем следующие формулы расчета:

   для однофазной нагрузки 220В P=U*I

   для трехфазной нагрузки 380В P=(I1+I2+I3)\3*cos φ*1,732*0,38

  update от 19.02.2018 Что касается расчета мощности для трехфазной нагрузки, необходимо понимать что многое зависит от типа потребителей (точнее какую нагрузку они предоставляют активную или реактивную, от этого зависит какой cos φ нужно подставлять в формулу, в данном случае для расчетов он равен 0.95)

  Дорогие посетители сайта и я возможно бы не заметил ваши колкие, но технически верные комментарии к статье если бы мне, как раз сегодня мне позвонил человек с вопросом : «какой сип мне нужен под 120 кВт?». По табличке ему отлично подойдет СИП сечением 50мм кв. Даже если опустить тот факт что длина линии влияет на падение напряжения (у него 150 метров), не стоит забывать что нагрузка по фазам может разниться, что видно из формулы — там берется средняя велечина по трем фазам. Тут просто надо понимать что ток по фазе может превысить  предельно допустимые значения для данного сечения провода.

  Поэтому если значение необходимой вам нагрузки лежит ближе 10% к табличному, следует выбирать более крупное сечения сипа по списку. Поясню на примере 120 квт. По таблице для этой трехфазной нагрузки подходит СИП сечением токопроводящих жил 50мм, однако это меньше 10%. То есть 121кВт*0.9=109 кВт. Соотвественно нужно выбирать СИП 3х70+1х54.6.

В начале темы поднимался вопрос «выдержит ли сип 4х16 15квт»? Поэтому для частного дома мы умножаем 220Вх100А=22кВт по фазе. Но не забываем что фазы то у нас три. А это уже 66 киловатт суммарно для жилого дома. Что представляет собой 4х кратный запас относительно выдаваемых техусловий.

какое нужно сечение провода для 3 квт

Какое сечение провода нужно для 3 квт

В разделе Прочие услуги на вопрос Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? заданный автором Kochegar2 лучший ответ это Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром. Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм2, а алюминиевой – 2 ммІ. При достаточно больших токах сечение провода выбирают по подключаемой мощности.

Проще говоря, если у вас стоит проточный водонагреватель на 3.5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 15,9 А, и для медного провода сечение должно быть не менее 2,5 ммІ.

У алюминиевого провода сечение должно быть на ступень выше, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 м⊃м; 2, то для алюминия следует брать 4 ммІ, если же для меди нужно 4 ммІ, то для алюминия – 6 ммІ и т. д.

А вообще лучше выбирать большее сечение, чем по расчетам, – вдруг потребуется подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Зайди сюда

Ответ от 22 ответа Привет! Вот подборка тем с ответами на Ваш вопрос: Как определить, каким должно быть сечение провода для водонагревателя мощностью 3,5 КВт? Каким номиналом поставить 4-полюсный автомат на розетку 380В? подскажите для сварочного инвертора мощностью 5.5 квт Какой удлинитель на катушке выбрать, с каким сечением? метки: Техника Какое сечение кабеля нужно для эвн мощностью 6 квт. на 380 В. медный кабель. Знаем СЕЧЕНИЕ провода и ВОЛЬТ, как рассчитать сколько ВАТТ выдержит провод? к примеру сечение 0,75, 12 вольт метки: Бывалый Дедовск

Ответ от Кошак

бери 6*3 не прогадаеш

Ответ от Ѐуслан Глобаж

бери с запасом больше 20а

Ответ от Ололоша

ну считай студент мощность делим на напряжение получаем силу тока 15,9 ампер при напряжении 220 вольт ну а дальше 4мм*2 я думаю хватит так как вдруг будут кратковременные помехи

Ответ от Bosston

для 4 квт берем сечение медной жилы 4 кв.мм, номинальный ток аппарата защиты — 31,5 Ампер.

А определять можно и по таблице номинальных токов защиты и сечения питающих проводов

Ответ от Alrisha

определить очень просто:) — 3*2,5

Кста, не забудь что водонагреватель включать нужно в розетку с заземлением, т.е. в розетку от стиралки (если есть:)), если нет, то покупай автомат на 16 ампер (как он выглядит смотри рядом с счетчиком) и влагозащитную розетку с заземлением и вызывай электрика — он все подключит.

Ответ от 2 ответа Привет! Вот еще темы с нужными ответами: в ванной бойлер и стиральная машина, провод медный 2,5 мм, на щитке стоит автомат 16А. стоит ли менять на 25А метки: Техника Районы Вана выдержит ли ВВГ 4х16 нагрузку в 50 Квт? либо нужно подобрать кабель ВВГ 4х25??? метки: Техника Производство кабеля Кто может подсказать из знающих электриков, как в хрущевках осуществляется подвод кабеля на счетчик?! метки: Техника Хрущевки Какие сила тока и напряжения в обычных Российских розетках? метки: Техника

https://youtube.com/watch?v=0o9x-5mPCuY

Выбор кабеля для электропроводки в квартире

Для монтажа домашней электропроводки выбирают трехжильный кабель, один проводник идет на заземление. Жила – это токоведущая часть провода, может быть одно- или многопроволочной. Жилы имеют стандартные сечения, покрыты изолирующей полимерной или резиновой оболочкой, иногда с защитной х/б оплеткой сверху. Делают жилы провода из меди, алюминия или стали.

Наилучший вариант для новой электропроводки в квартире — медный провод. Это надежнее, долговечнее, электрические показатели меди лучше, чем у алюминия.

Что касается марки кабеля, чаще всего используется кабель ВВГ и ВВГнг – медные провода плоской формы, в двойной ПВХ изоляции («нг» говорит о негорючей изоляции провода). Предназначен для выполнения проводки внутри зданий, на открытом воздухе в земле при прокладке в тубах, работает при температуре окружающей среды от -50 до +50°С. Срок службы до 30 лет. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 35,0 мм2

(Обратите внимание, что при обозначении АВВГ, жилы в проводе алюминиевые.)

Аналог российскому ВВГ — кабель NYM, круглой формы, с медными жилами и негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения практически те же. Выпускается кабель 2-, 3- и 4-жильный с сечением жил от 1,5 до 4,0 мм2.

Круглый кабель удобнее прокладывать сквозь стены — отверстия сверлятся немного больше диаметра кабеля. Для внутренней проводки более удобен плоский кабель ВВГ.

Легкие и дешевые алюминиевые провода незаменимы при прокладке воздушной электропроводки, при грамотном соединении имеют длительный срок службы, поскольку алюминий почти не окисляется. С алюминиевой электропроводкой можно столкнуться при ремонте в старых домах. Когда требуется подключить дополнительные энергоемкие приборы, определяют по сечению или диаметру жил проводов способность проводки из алюминия выдержать большую нагрузку (см. таблицу).

Длительно допустимые токовые нагрузки на алюминиевые провода в разы меньше, чем при использовании медных проводов и кабелей аналогичного сечения.

Электромонтажные работы. Провода, кабели и инструмент

Прежде чем говорить о правилах монтажа внутренних линий (групп) домовой проводки, стоит разобраться с типами проводов и их предназначением.

Электрический провод — это изолированный или неизолированный проводник электрического тока, состоящий из одной или нескольких проволок (чаще всего медных или алюминиевых).

Установочный провод — это изолированный электропровод для электрического монтажа и скрытой или открытой проводки.

Электрический кабель — несколько изолированных электрических проводов, заключенных в общую защитную оболочку, а иногда поверх нее в защитный покров — стальную спиральную ленту (металлорукав) или металлическую оплетку.

Электрический шнур — это гибкий кабель с многопроволочными гибкими жилами, предназначенный для подсоединения электроприборов к сети через розетки.

Неизолированный провод допускается применять только для воздушной линии.

Сечение провода нужно выбирать в зависимости от проходящего но нему тока (или потребляемой мощности).

Для медных проводов допустимая токовая нагрузка до 8 ампер на квадратный миллиметр сечения, а для алюминиевых — до 6 ампер.

Выбор сечения кабеля по силе тока

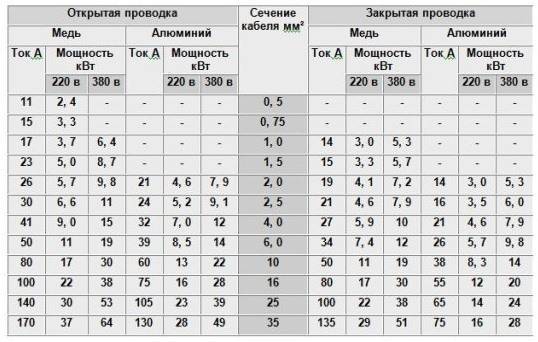

Рассчитать сечение медного кабеля по силе тока поможет следующая таблица:

Например, при закрытой проводке для подключения приборов с суммарной силой тока 17,5 А потребуется провод сечением не менее 2 мм2.

При расчете сечения провода по силе тока не имеет значение, переменный это ток или постоянный, а также величина и частота изменения напряжения в электропроводке.

Для более скрупулезных расчетов сечений жил кабелей, проводов по мощности и силе тока учитывают каждый фактор — способ прокладки электропроводки, длину, вид изоляции и др. Все эти показатели регламентируются Правилами устройства электроустановок (ПЭУ).

В целом электропроводка в квартире обязательно должна отвечать требованиям безопасности, надежности и экономичности. Электричество – это очень серьезно. И если вы не уверены в своем опыте и знаниях, лучшим решением будет обратиться к услугам специалистов.
