Виды СИП и разница

На сегодняшний день наибольшее распространение получили 3 вида СИП напряжением 0,4кв:

СИП-1 — провод с голой, не изолированной несущей жилой. Несущая жила изготовлена из алюминиевого сплава, без какой-либо защитной оболочки.

СИП-2 — провод с изолированной несущей нулевой жилой. Здесь нулевая жила выполнена из алюминиевого сплава покрытого сверху изоляцией. И вокруг нее скручены фазные жилы также изолированные.

СИП-4, СИП-5 — провод со всеми четырьмя изолированными жилами одинакового сечения из алюминия.

Каждый завод при производстве самонесущих изолированных проводов должен придерживаться действующего госта. Однако некоторые, в целях экономии могут отступать от правил. В результате получается разный материал жилы, разная изоляция, неодинаковый коэффициент уплотнения.

Даже скрутки жил могут отличаться — левосторонние, либо правосторонние.

Обращайте внимание, что в СИП1 и СИП-2 несущая жила должна быть выполнена именно из алюминиевого сплава, который менее подвержен растяжению. Вследствие чего, при многолетней эксплуатации ВЛ, не будет провисаний проводов в анкерных пролетах

Соответственно не нужно каждые 3-6лет при техобслуживании и капремонтах заниматься перетяжкой и регулировкой стрел провеса.

СИП-4 как раз таки из-за алюминиевых несущих жил очень сильно этому подвержен. И с провисами здесь придется также бороться, как и на ВЛ с голыми проводами.

Как же отличить СИП сделанный по ГОСТу, от изготовленного по техническим условиям с отступлениями от него?

1 Во-первых, это изоляция.

Она не должна быть из термопластичного полиэтилена. По стандарту должен быть сшитый.

К сожалению на практике визуально определить это не возможно. Поэтому здесь опирайтесь только на документацию и сертификаты.

2 В любом изолированном проводе СИП-1, СИП-2, СИП-3, СИП-4 жилы должны быть однородными, то есть из алюминия или его сплава.

Внутри жил не должно быть стального сердечника. Визуально это легко определяется. Достаточно посмотреть на СИП в разрезе.

Стальная жила будет более темного цвета и находится в середине. Вполне возможно, что на ней уже будет некоторое образование ржавчины, если провод не новый и пролежал на складе под открытым воздухом долгое время.

Почему стальной сердечник в СИП запрещен? Когда сталь применяется в голых проводах марки АС, она прекрасно справляется со своей несущей способностью и нареканий не вызывает.

В таком проводе из-за перепадов температур в любом случае образуется конденсат. Сам сшитый полиэтилен свой гарантийный срок в 40 лет отработает, но из-за влаги внутри, сталь быстро проржавеет и разрушится.

И случится это гораздо раньше чем вы думаете. В итоге получится уже не несущая жила, а обыкновенная, с электротехническим алюминием. Со своими более низкими характеристиками на разрыв и стойкость к провисам.

3 У многих производителей жилы в проводах СИП маркируются разноцветными полосками.

Эти полоски как раз таки и могут служить еще одним признаком качества.

Если присмотреться к СИПу у некоторых поставщиков, то эти цветные полоски зачастую могут быть шириной чуть ли не в половину всего провода. Они как бы размазаны по всей изоляции.

Конечно во время монтажа это бывает очень удобно. Легко отличить одну фазу от другой. Однако здесь нужно учитывать другой важный момент. В изоляцию СИП, чтобы она была стойкой к ультрафиолету добавляется в процентном соотношении сажа.

А в цветной полоске ее нет. И во время эксплуатации, под воздействием солнца, СИП начинает трескаться именно по цветной полосе.

Так как жилы провода находятся в жгуте и сплетены между собой, то фактически этот дефект уже не исправим, и означает конец безопасной эксплуатации всей линии и необходимость ее замены.

Причем трескается он не в одном месте, а по всей длине! Произойти это может буквально в первые 2-3 года.

Исходя из вышеизложенного, если вы хотите, чтобы провод СИП прослужил вам гарантийный срок без аварийно и с проведением минимальных работ по его обслуживанию и ремонту, выбирайте самонесущие провода изготовленные согласно требований ГОСТ. Не экономьте на материале и внимательно проверяйте все те параметры и характеристики, которые были изложены в статье.

Кабель по ГОСТ

Тогда вопрос – в чем же выражается тот самый ГОСТ кабеля? После того, как завод ТУ по какому-либо кабелю, завод сообщает об этом государству. А государство, в свою очередь, отвечает: “Хорошо, мы видим ваши технические условия(ТУ). Но у нас свои представления о кабеле ВВГнг 3х2,5. Мы хотим, что там была такая-то медь, такие-то материалы, они выдерживали такие-то условия и так далее. Ваш кабель будет отвечать наших государственным стандартам (ГОСТ)? Если будет, привозите нам его на сертификацию, мы его проверим, если все хорошо, значит ваш кабель будет выполнен по ГОСТ стандарту”.

Переживать сразу не стоит по двум причинам. Во-первых, 2,5 мм – это квадратное сечение, то есть площадь среза. Если вы решили померить диаметр линейкой(хотя лучше, конечно, использовать для этой цели штангенциркуль), полученное значение нужно возвести в квадрат и умножить на 0,785.

Проще говоря, квадратное сечение провода = Sкр=0,785d2, где d – это диаметр кабеля. Но даже, если вы теперь будете мерить кабель правильно, на выходе может получится значение для кабеля 2,5 например 2,3. Вы воскликнете – меня обманывают! Но на самом деле это опять не так. Чтобы разобраться глубже в этом вопросе, мы обратимся к одному из ГОСТ, которому должны соответствовать кабели. Для этого изучим ГОСТ 22483-77. В данном документе описано, каким требованиям должен отвечать кабель, чтобы гордо носить имя ГОСТа. Документ состоит из 14 страниц, но нас, по сути интересует всего две: страница №1 и страница №7.

На странице 1 Вы можете увидеть, что, оказывается, основным критерием соответствия ГОСТ является не само сечение, а электрическое сопротивление, которое измеряется при определенной температуре и на определенной длине жилы. Как это понимать?

Представьте себе, что государство бы сказало – нам не важно, какой объем двигателя у машины, если она будет выдавать 200 лошадиных сил, значит, согласно ГОСТ это двигатель объемом 2 литра. И нам не важно, что по факту в машине стоит двигатель 1 литр

Есть 200 л.с.? Значит ставим отметку 2 литра. Не совсем такая, но похожая ситуация и с кабелем. Ключевой критерий – сопротивление, а не сечение. На странице №7 есть еще один комментарий по этому вопросу:

Как Вы видите, в законе достаточно четко обозначено допущение в фактическом сечении жилы. Но при условии, что сопротивление соответствует всем нормативам. Давайте еще раз тезисно разберем все вопросы, которые часто возникают по поводу ТУ и ГОСТ кабеля.

Понятие стандарта, технических условий

В России это Росстандарт. Отражает государственные требования, устанавливает конкретные параметры, нормы, требования к товарам, работам, услугам. Применяется к продукции межотраслевого назначения. До 1996 года ГОСТ являлся нормативно-правовым актом, за невыполнение которого наказывали. С 1 сентября 2011 года государственные стандарты, не подпадающие в перечень обязательного исполнения, просто нормативные акты. Это означает отсутствие обязательности, правовой основы выполнения изложенных требований.

Технические условия, ТУ, разрабатывает на собственные изделия каждый производитель, это собственность предприятия. Описываются параметры, характеристики и свойства выпускаемой продукции. Учитывается применение собственных технологий, особенности материалов. Не должно быть ухудшения относительно требований стандарта, но не обязательно. ТУ, после проверки, утверждаются отраслевым министерством и соответствующим комитетом Росстандарта.

Все выпускается по ТУ. Технические условия не всякого предприятия, и не на любое изделие, соответствуют ГОСТ. Для продажи через торговую сеть, достаточно сертификата соответствия.

Причины введения ТУ

Повысить ликвидность, уменьшить количество отходов предприятию поможет новое ТУ, снижающее требования ГОСТ. Например, стандарт устанавливает строительную длину выпускаемого провода не менее 300 метров. Технические Условия, разрешающие длины от 10 метров помогают реализовывать остатки через торговую сеть, указывают применения для ремонтных работ с заменой не длинных участков. Электрические параметры при этом не изменились, как и марка и типоразмер. В торговлю пошел товар, который до этого просто уходил в утиль, выбрасывался. Цена ниже, чем у продукции по ГОСТ. Производитель повысил рентабельность, довольный ценой потребитель приобретает нужную марку для ремонтов малыми длинами. Все знают, что эта модель произведена по ТУ и все довольны.

Предполагается увеличить оперативность отклика на спрос, и обеспечить сбыт в условиях рыночных отношений. ГОСТ разрешает рабочее напряжение переменного тока частотой 50 ГЦ не превышающее 660 вольт. Однофазные силовые и осветительные сети питаются 220В номинального напряжения. Создается ТУ для выпуска провода с допустимым рабочим напряжением 250 вольт. Понижение значения напряжения, дает аргументацию допустимости слоя изоляции тоньше стандартного, применение пластиката с другими свойствами. Печально знаменитые ТУ 16.К13-020-93, написанные для марки ПУНП и ПУГНП, назначали пониженную (по отношению к 0,66кВ) электрическую прочность, работу в сетях освещения.

Созданные с благой целью повысить доступность, эти ТУ развязали руки недобросовестным производителям. Некачественные материалы, занижение диаметра медной жилы и толщины слоя изоляции дает снижение себестоимости. Получение сертификата соответствия решаемая проблема, торговая сеть оказалась заваленной дешевым товаром, создающим конкуренцию стандартным кабелям.

Повод для занижения качества

Изготовители используют возможность заработать. После этого заниженное сечение из непонятной меди не справляется с токовой нагрузкой. Разогрев разрушает изоляцию из некачественного тонкого винила, приводит к пожарам, гибели людей.

В 2007 году международная Ассоциация производителей «Электрокабель» совместно с Энергонадзором запрещает заводам – членам ассоциации изготовление и реализацию проводов по ТУ 16.К13-020-93. Под запрет попали ПБПП, ПБПГ, ППБН, ПЕН, и другие, которые делались по таким же ТУ. Эти же марки, но с алюминиевой жилой, запрещены также. Нарушение запрета вызывает достаточно суровые меры наказания провинившихся членов ассоциации.

Производители, не состоящие в Ассоциации, имеют право не выполнять ее рекомендацию о запрете, продолжают выпускать и продавать проводную и кабельную продукцию, изготовленную по ТУ. Законодательного запрета нет.

Разница между ГОСТ и ТУ

Итак, обо всем по порядку. В первую очередь хочется отметить один важный нюанс: любой кабель делается по ТУ. Любой. Почему? Все дело в том, что «ТУ» расшифровывается как Технические Условия завода-изготовителя. Это означает, что каждый завод говорит: «Друзья, мы изготавливаем кабель ВВГ 3х2,5. Мы будем делать такие-то жилы, использовать такую-то медь, изоляцию будем изготавливать из такого-то материала и т.д. И так с каждым изделием. ТУ — это стандарт наш завода, по которому будет производится вся продукция». Поэтому у любого кабеля должен быть ТУ. По-другому просто быть не может.

Как отличить кабель ГОСТ от ТУ

Электромонтаж на предприятиях должен проводиться в строгом соответствии чертежам, с соблюдением всех норм и требований. Кабельную продукцию для предприятий выбирают по току нагрузки, сечению токопроводящих жил, соответствии изоляции кабеля ГОСТу и другим параметрам, которые важны для высокой надежности и пожаробезопасности кабельных изделий.

Рассчитанный кабель по сечению должен выдержать заданные пиковые нагрузки. Для определенного класса кабеля по ГОСТ 22483 имеются свои требования к параметрам и значениям. Например для кабеля ПВС по ГОСТ с многожильной жилой 5 класса и сечением жил 1,5 мм², диаметр будет равен 1,88 мм.

Монтаж оборудования на многих предприятиях проходит под контролем, с использованием электротехнических изделий соответствующих ГОСТ. Однако законодательство предусматривает предприятиям возможность разработки своего технического условия для отдельного изделия. Некоторые производители кабельной продукции свои ТУ привели к соответствию с ГОСТом, а недобросовестные производители кабельных изделий выпускают продукцию не соответствующей требованиям ГОСТ.

Чтобы получить большую прибыль, они экономят на материалах. В результате на рынке повсеместно встречаются кабельно — проводниковые изделия с заниженным сечением токопроводящих жил и с меньшей толщиной изоляции. Сертификат на такие изделия указывает, что кабель изготовлен по ТУ, но в нем не говорится о соответствии кабеля ГОСТ и не гарантируется его качество.

Основным дорогостоящим материалом кабельной продукции является токопроводящая жила из алюминия или меди. Дорогостоящая медь является основным материалом для экономии. В результате мы видим, что в кабелях изготовителя по ТУ уменьшено сечение токопроводящих медных жил.

Например кабель ВВГ 3х1,5 мм² имеет сечение не 1,5 мм², а 1,13 мм², где имеется снижение сечения на 25%. Кабель ВВГ 3х2,5 мм², где измеренное сечение составило 1,65 мм², что в полтора раза меньше необходимого сечения.

Использование подобного типа кабеля не дает необходимую надежность и электробезопасность. Следует учитывать, что 50% пожаров возникает от загорания электропроводки. Экономят не только на снижении сечения жил, еще выгадывают на толщине изоляции проводов и общей изоляции кабеля.

Эта экономия приводит к ухудшению надежности, электробезопасности и к уменьшению срока службы продукции. Не только нечестные производители экономят на снижении сечения жил кабеля, уменьшении толщины изоляции, но и на использовании некоторых сплавов меди с другими материалами.

Поэтому не рекомендуется приобретать кабельные изделия изготовленные по ТУ, которые не приведены к соответствию с ГОСТ. Если нет возможности найти кабель ГОСТ, выбирайте кабель ТУ сечение которого на порядок выше расчетного. Пример, вместо кабеля ВВГ 3х1,5 мм² рекомендуется выбрать кабель ВВГ 3х2,5 мм².

Что такое ЕАС и лучше ли он ГОСТа?

ЕАС — это знак обращения, обозначающий, что товар (в нашем случае кабель) согласуется с требованиями Таможенного Кодекса Евразийского Экономического союза. По сути это значит, что кабельная продукция прошла всю сертификацию, в которую включается проверка на соответствие всем распространенным стандартам, в том числе и ГОСТ. Знак ЕАС высоко ценится на международном рынке, поэтому не всякая кабельная продукция получает этот знак.

Среди наиболее заслуживающих доверия производителей кабельной продукции в России хотим отметить такие:

Севкабель.
Камкабель.
Электрокабель Кольчугинский завод.
Конкорд.
Алюр.

Что лучше выбрать?

С практической точки зрения, если вы хотите выбрать кабель для электропроводки, совершенно недостаточно ориентироваться только на то, какому нормативному документу (стандарту или ТУ) соответствуют его технические параметры. Выделим наиболее важные моменты этого процесса:

перед покупкой проводникового изделия необходимо получить информацию о его производителе;
на сайте производителя убедиться в наличии сертификатов, подтверждающих соответствие товара ГОСТ или ТУ;
запросить сертификат соответствия у продавца изделия;
лучше, если бухта или барабан, на котором поставляется проводниковая продукция, имеет фирменные этикетки производителя;

С помощью этих простых действий можно запросто отличить кабель ГОСТ от ТУ. При отсутствии возможности определить, когда и кем выпущен данный проводник, от покупки лучше воздержаться. В крайнем случае, можно сделать следующее:

Визуально оценить состояние изоляции провода. Если присутствуют следы длительного хранения, особенно на солнце, что лучше всего определяется по наличию фрагментарных изменений цвета и фактуры изоляции (например, она стала шершавой и местами посветлела), кабель приобретать настоятельно не рекомендуется.
Изогнув кабель, осмотреть место сгиба на предмет микротрещин, которые могут возникнуть на некачественной высохшей оболочке.
Произвести замер диаметра токоведущей жилы. Для этого можно воспользоваться штангенциркулем. По полученному значению рассчитываем сечение жилы по формуле площади круга. Если жила многопроволочная, измеряется диаметр одной проволоки, вычисляется сечение и умножается на количество проволок в жиле. Более подробно узнать о том, как определить сечение кабеля, мы рассказали в отдельной статье.

Вот и все, что хотелось рассказать вам касаемо данного вопроса. Надеемся, теперь вы знаете, что собой представляет кабель ГОСТ и ТУ, в чем разница между двумя нормативами изготовления и что лучше выбрать!

Также рекомендуем просмотреть полезное видео по теме:

Проверка сечений

NYM и ВВГ-П

Чем отличается кабель от провода: в чём разница, все отличия

Расшифровка маркировки проводов и кабелей

Провод ПВ-3: технические характеристики, сечения, применение

Какой сварочный инвертор лучше выбрать для дома и дачи

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Расшифровка маркировки, области применения и монтаж кабеля ВВГ ПНГ (А)

Настольная книга

Инструкции по охране труда
Инструкция по применению и испытанию средств защиты
Перечень документации ответственного за электрохозяйство
Популярные запросы о энергетике в поиске
ПОТЭЭ — правила по охране труда при эксплуатации электроустановок
Программы первичного (повторного) инструктажа
ПТЭЭП — правила технической эксплуатации электроустановок потребителей (новые)
ПУЭ — правила устройства электроустановок
Тесты по охране труда для работников учреждений и офисов
Тесты по электробезопасности

Вопросы с ответами по электробезопасности от 19.10.2016 года от Ростехнадзора

Экспресс-проверка при покупке

Факт выпуска по ТУ не признак брака. При покупке выполнять проверку, уменьшая вероятность приобретения материалов, которые принесут неприятности при эксплуатации. При этом не систематическому покупателю, не имеющему вызывающего доверие поставщика, нужно придерживаться следующей схемы, описанной ниже.

a) Попросить продавца предоставить сертификат соответствия. Его отсутствие является поводом для обращения к другому торговцу. Данные сертификата должны совпадать с заводской биркой, на которой указаны:

Производитель, его реквизиты. Проверить на сайте репутацию завода, изделия;
Марка и типоразмер, соответствуют маркировке на оболочке

Нет маркировки – на выход;
Обратить внимание на заводскую упаковку. Провод, например, обычно отпускается бухтами весом не более 50 кг, обтянутыми термоусаживаемой упаковочной пленкой.

b) Осмотреть, измерить провод, обращая внимание на изоляцию и жилу:

Качественная одинарная жесткая медная жила не пружинит, изгибается легко и сохраняет форму. Цвет на торце свежего среза выраженного яркого медного цвета. Неоднородность, пятна, белый цвет укажут на алюминий или плохую медь;
Поверхность изоляции должна быть ровной, без трещин, вмятостей и выпуклостей. Пластик от металла жилы отслаивается легко. Изгибание и придавливание не должно вызывать растрескивания слоя;
Перед замером геометрии, нужно подготовить для себя данные о толщинах изоляции жилы, оболочки. Пересчитать площадь поперечного сечения жилы в диаметр. После измерения сравнить с табличными и расчетными показателями. Занижение до 10% нормально.

Эти шаги частично помогут отсеять откровенную не кондицию. Эффективность проверки определяется опытом и знаниями. Добрую помощь окажет наличие небольшого отрезка заведомо хорошего кабеля. Сравнивая цвет, жесткость с эталоном, определить качество гораздо легче.

Как отличить кабель ГОСТ от ТУ

Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись “ГОСТ” и все.

Внимательно изучите бирку на бухте или барабане с кабелем.

Бирка это как паспорт у человека. Здесь должна прописываться вся информация:

завод изготовитель

дата производства

номер партии

номер ТУ и ссылка на сертификат

Также ищите отметку ЕАС.

Ее наличие это гарантия соответствия продукции десяткам нормативов стран Таможенного союза ЕврАзЭс, в том числе и нескольким государственным стандартам.

Поэтому если она есть, то кабель качественный и безопасный.

Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.

Четыре главных различия

Прерогатива разработки ГОСТ принадлежит исключительно государству, при этом каждый из подобных стандартов обязателен к регистрации в Минюсте. ТУ разрабатываются самим производителем или нанятой им специализированной коммерческой организацией. Никакой обязательной регистрации для технических условий не предусмотрено, но при желании ее можно провести добровольно в Госстандарте. При этом регистрация не более чем подтверждает собственность заявителя над ТУ.

Законодательная поддержка

ГОСТ можно признать полноценным законодательным актом сфере нормативного регулирования. К ТУ подобного определения применить нельзя. Владельцем ГОСТ выступает только государство, в то время как владеют ТУ коммерческие структуры, обладающие возможностью передавать права другим компаниям и производителям, в том числе продавать.

В свою очередь ТУ признаются стандартом «низшего» уровня, и его нормы не должны идти в разрез с существующими ГОСТ.

Гарантии соблюдения регламента

Если говорить о главных отличиях между ГОСТ и ТУ, то оно кроется в жесткости устанавливаемых нормативов. Понятно, что созданный государством ГОСТ будет намного строже, чем ТУ, разработанные самим производителем. В ГОСТ приоритетом выступает качество продукции и ее безопасность. В основе ТУ находится экономическая эффективность производства, поэтому большого запаса прочности не предусматривается.

Кроме того, ГОСТ норматив обязательный для всех, в то время как практическое применение ТУ предусматривает упрощенный характер.

Регулирование и детализация регламента

В большинстве случаев ГОСТ создается под каждый конкретный товар, устанавливая требования не только по его производству, но и хранению, маркировке продукции, когда весь путь от сырья до реализации потребителю предельно детализирован. В ТУ вопросам маркировки и реализации уделяется значительно меньше внимания. Кроме того, производители могут закладывать в ТУ «хитрости» из области маркетинга, ориентированные на рост продаж.

Можно сказать, что указанные выше отличия являются единственными. При этом не обязательно ГОСТ обеспечивает выпуск более качественной продукции. Во многих отраслях производства имеется серьезная конкуренция, заставляющая разработчиков закладывать в ТУ очень высокие характеристики.

Разница кабеля ГОСТ и ТУ

В советское время заводы всегда выпускали продукцию согласно ГОСТ. ГОСТ — это государственный стандарт, отступать от которого вы не имеете права. Если на продукции было написано, что это кабель сечением 4мм², то это действительно были настоящие 4мм².

Гораздо позже, чтобы повысить предприятию экономическую прибыль, были придуманы собственные техусловия. В технических условиях указываются требования на какое-либо вещество, из которого сделан кабель, а также процедуры регламентирующие выполнение этих требований.

Тут применяется два основных способа:

Например, вы можете вроде бы и сохранить сечение, однако сэкономить на дожиге меди, или добавить в нее некие примеси.

Второй способ – если вы можете обеспечить достаточное сопротивление жилы, вам позволяется уменьшить ее сечение.

Все это привело к манипуляциям и опасной экономии при изготовлении кабельной продукции.

Когда думаете об экономии при выборе кабеля знайте, что основных нарушений при изготовлении его по ТУ два:

уменьшается сечение жил

уменьшается толщина изоляционного слоя

Проблемные моменты

К сожалению, сегодня на рынке представлено много кабелей от недобропорядочных производителей, которые предлагают кабели ЕАС, стоимость которых гораздо ниже, чем у оригинальных изделий. В связи с этим, у покупателей, выбирающих новую проводку, возникает вопрос – почему у вас так дорого, тогда как в другом отделе такой же кабель продают за цену, в два раза ниже вашей?

Все дело в том, что более дешевая проводка с маркировкой ЕАС никакую проверку не проходила и не соответствует заявленным цифрам. Вам просто подсовывают дешевую, но «проверенную» подделку. Специалисты не рекомендуют экономить на покупке и гнаться за низкой ценой – это все может очень плохо закончить как для вас, так и для вашего дома.

Из данного материала можно сделать ряд интересных выводов:

ТУ кабель стоит на порядок дешевле ГОСТ. Все дело в том, что для его создания могут использоваться более дешевые и менее качественные материалы;
Кабель лучше покупать от прямых поставщиков, закупающих продукцию с завода;
Сечения ГОСТ кабеля иногда может не соответствовать заявленным цифрам.

Как было сказано выше, лучше поискать кабели с маркировкой ЕАС, которые отвечают всем нормам и стандартам.

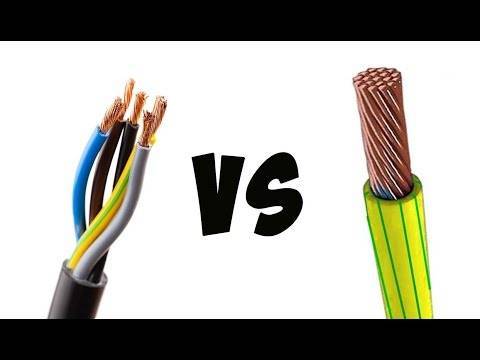

Отличие кабеля от шнура

Согласно определению, шнуры представляют собой гибкие проводки, включающие несколько эластичных жил – переплетенных проволок, изолированных неметаллической оболочкой. Изделия предназначены для подвижного соединения. Различие между шнурами составляет количество жил: различают многожильные и двухжильные изделия, чем больше нитей в жиле на единицу сечения, тем гибче проводник. Существуют гибкие жилы с повышенной пластичностью, используемые для создания шнуров.

Плоская форма и минимальное сечение жил (1,5 мм2), применение в бытовой электропроводке – основные показатели, позволяющие определить, чем отличаются шнуры от кабелей и проводов. Чаще встречаются многожильные варианты, однако для электроприборов, не требующих специального заземления, вполне подойдут двужильные шнуры.

Изоляция

Гибкие жилы шнура покрыты полимерной изоляцией и заключены в один защитный кожух из мягкого пластика или резины.

Электрокабель образован несколькими проводами, защищенными общей изоляцией (из ПВХ, резины, пластика). В зависимости от области применения, многие производители стремятся комплектовать кабель усиленными защитными покровами, а провод или шнур скрыт под легкой оболочкой.

Маркировка

Кабель КВВГ

В зависимости от назначения и типа изоляции в электротехнике встречаются следующие маркировки кабеля:

Силовые варианты в ПВХ изоляции – NYM, АВВГ, ВВГ.
Гибкие проводники в резиновом кожухе – КГ.
Контрольные кабели – КВВГ.
Силовые бронированные изделия – АВБШв, ВБбШвнг.
Информационные и радиочастотные – FTP, UTP, RG, SAT, РК, КВК-В, КВК-П.
Пожарные, сигнализационные изделия: КПСнг, КПСЭнг, КСВВ, КСПВ, КЦППЭП.
Термостойкие – РКГМ.

Провод ШВП

Среди распространенных марок шнуров выделяют: ШВП, ШВВП, ШТЛП. Первый вариант пригоден для подсоединения радиоэлектронной техники, квартирных светильников и климатического оборудования (вентиляторов, ионизаторов), при условии легких механических деформаций.

ШВВП – многожильный шнур с медными многопроволочными жилами, изолированными поливинилхлоридом-пластикатом. Виниловая оболочка препятствует распространению огня при возгорании.

ШТЛП — телефонный проводник. Шнур линейный, содержит медные многопроволочные жилы в полиэтиленовой пленке с ПВХ изоляцией.

Условия применения

Срок службы шнура ШВВП в нормальных условиях максимум 6 лет

Мягкость и гибкость шнура определяет широкое применение в быту, при подключении бытовых приборов. Для фиксированного монтажа предпочтительны монолитные кабели (силовые, контрольные, управления и связи, радиочастотные).

Срок службы

Срок службы кабеля зависит от технических характеристик и условий эксплуатации. Например, изделия силового типа используются на протяжении 30 лет при температуре −50…+50°C. Контрольный кабель при прокладке на открытом воздухе и в траншеях работает более 15 лет, в помещениях, туннелях, каналах – 25 лет. Шнур ШВВП в нормальных условиях прослужит максимум 6 лет.
