Правила монтажа трубок ПВХ

Негерметичные конструкции устанавливаются лишь для устройства защиты кабелей от механических воздействий. От воздействий иного плана применяются пыле- и влагонепроницаемые трубы. Для предотвращения перегрева кабелей от отопительной системы проводку нужно устанавливать ниже радиаторов. Запрещено соединять отдельные проводки внутри конструкций. На таких участках нужно ставить специальные электротехнические короба.

В условиях высокой влажности окружающего воздуха в точках стыковки трубок нужно вставлять уплотнители. При нормальной влажности соблюдение этого правила вовсе не обязательно.

Для фиксации изделия к потолочной или стенной поверхности используются специальные клипсы из пластика или алюминия. В первую очередь размечаются места концов трубок, а затем располагается трасса электропроводки, все углы и точки крепления. Пластиковые трубы можно сгибать при температуре в 100 градусов Цельсия. Детали из металла, присутствующие в проводке, нужно занулить и заземлить гайками или перемычками.

Важно предотвратить формирование заломов, так как они значительно затрудняют процесс протяжки проводов. Для этого можно воспользоваться капроном или металлической проволокой

Один конец ее заводится в трубку, а потом к ней прикрепляется электрический кабель.

Эксплуатационные свойства ПВХ труб прекрасно подходят для обеспечения защиты электропроводки от повреждений. Они полностью соответствуют всем стандартам и нормам.

Гибкие ПВХ трубы для электропроводки

Эти трубы получили второе название – гофра, и широкий спектр применения. Главные их достоинства – простота монтажа и гибкость. Они способны обеспечить кабелю, находящемуся внутри, поворот на угол, который сам кабель не сможет перенести без повреждения

На этот факт нужно обращать внимание при прокладке. Для кабелей каждого типа и сечения существуют допустимые максимальные радиусы поворота

Превышать их не стоит, иначе пострадает его изоляция.

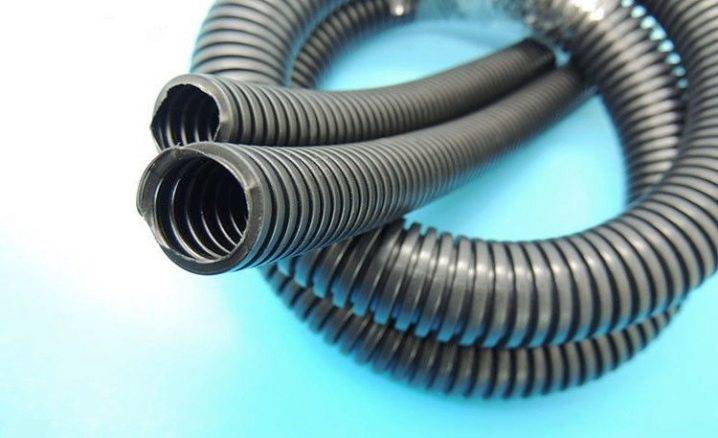

Гофрированная ПВХ труба

Отличие гофры для прокладки кабеля от гибких труб из того же материала в том, что внутри нее продета стальная прочная проволочка, называемая кондуктором. Она используется для затягивания кабеля внутрь трубы. Эта операция представляет единственную трудность при монтажных работах с применением гофры. Для надевания ее на кабель требуется свободное пространство. Чем длиннее отрезок кабеля, тем больше требуется свободного места, причем – по прямой или с минимальными поворотами.

При выборе гофры необходимо знать наружный диаметр кабеля, который в нее будет помещен. Выбрать нужно трубу большего диаметра, но не впритык. Иначе при затаскивании кабеля будут проблемы.

Для крепления гофры используются клипсы. Для каждого диаметра используется клипса своего типоразмера. При подвешивании гофры с тросам используют капроновые стяжки, но надежнее применить старый проверенный способ: фиксировать ее алюминиевыми или стальными полосками.

Виды материала

Трубы ПВХ выпускаются в нескольких вариантах. Стоит отметить, что мягкие и жесткие трубки используются для стен из разного материала, кроме того, применяются при стяжке полов.

Гладкие

Гладкие (прямые) материалы – это обыкновенные полые цилиндры из слабо горючих полимеров, которые используются на открытых участках стен. Толстостенные изделия наиболее прочны, их применение в основном относится к производственным помещениям, где высока угроза механического повреждения кабеля. Наиболее востребованным изделием этого типа является гладкая электротехническая труба D20 из полиамида, которая служит для внутренней и наружной прокладки внутри помещений. Это белая или серая трубка диаметром 20 мм, не содержащая галогенов, влагостойкая с повышенной эластичностью и не распространяющая горение. Монтаж и эксплуатация данного продукта может осуществляться при температуре от -15 до +90 градусов.

Гофрированные

Особое место занимают гофрированные, гибкие материалы, которые удобны для соединения кабелей при неровных поверхностях, а также в труднодоступных местах. Такие электромонтажные трубы содержат внутри специальную проволоку (протяжку) и упаковываются в бухты по 15, 20, 25, 50, 100 м. Основное назначение – это наружная прокладка электрического провода. Исходя из диаметра материала, в трубах провода можно располагать целыми связками и благодаря таким возможностям устанавливать электросети повышенной сложности. В связи с этим стоит подробнее рассмотреть технические характеристики этих изделий.

Гофрированная ПВХ-труба соответствует стандартам ГОСТ, как и другие трубы из поливинилхлорида, предназначенные для проведения электрических кабелей.

Такие трубы обладают следующими техническими характеристиками:

• гарантируют высокую степень защиты (ГОСТ 14254);
• оснащены специальной протяжкой;
• толстостенные материалы дают возможность укладки под цементную стяжку полового покрытия;
• монтаж может проводиться при температурном диапазоне от -50 до +50 градусов;
• материал является самозатухающим.

Двустенная гофрированная труба внутри имеет гладкий слой, внешний – гофрированный. Материал не боится механического воздействия, высоких и низких температур, вибрации. Дополнительные комплектующие в виде протяжки позволяют проводить установку быстро и легко. Стандартный продукт используется для прокладки в полах и стенах, потолках, в жилых помещениях и промышленных цехах, в условиях улицы. Хранить изделия можно до двух лет при целостности упаковки.

Армированная ПВХ-труба представляет собой спиральный каркас с мягким поливинилхлоридом. Это материал с повышенной пластичностью, дающий возможность применения при высокой вибрации, в местах со значительными изгибами поверхностей. Такие трубы могут быть легкими и тяжелыми с толстыми стенками, с протяжкой и без нее.

НПВХ

Трубы для электропроводки из непластифицированного поливинилхлорида – это гладкие изделия, которые могут использоваться как для скрытой, так и внешней проводки кабеля.

Данная продукция классифицируется по таким критериям, как:

• по типу бывает нормальная – «Н» и усиленная «У», когда требуется прокладка в бетонных основаниях;
• по виду – с раструбом и без него;
• по размерам толщины стенок.

Любые продукты имеют длину от 3 до 6 м по ГОСТу. Монтаж изделий с раструбами проводится соединением прямых концов в раструбы. При выполнении электромонтажных работ зазоры рекомендуется заполнять специальной клеевой основой на базе поливинилхлоридной смолы. Трубы из НПВХ выполнены из негорючего полимерного материала, обладают малым весом. Продолжительность эксплуатации продукта составляет 50 лет.

Важные аспекты заземления

Главной задачей защитного заземления является обеспечение безопасности человека от контакта с электрическим током (ЭТ). Его воздействие проявляется так:

• при токе 0,6-1,5 тыс. мкА ощущается действие электричества на организм;
• при 2-4 тыс. мкА – начинают дрожать пальцы;
• при 5-7 тыс. мкА – могут происходить судороги кистей рук;
• при 10-15 тыс. мкА – руку с проводником трудно разжать самостоятельно без помощи;
• при 20-25 тыс. мкА – ощущается сильная боль, утруднено дыхание и невозможен отрыв руки от провода;
• при 50-80 тыс. мкА – происходят сбои в работе сердца, имеет место паралич дыхания.

Критический ток, вызывающий фибрилляцию сердца и прекращение дыхания – 100 тыс. мкА. 1 мкА – это миллионная доля Ампера.

Любая электросистема обязательно оснащается устройством защитного отключения

По отношению к проводнику постоянного ЭТ либо фазному проводнику земля имеет нулевой потенциал, что и объясняет применение заземления. Значение сопротивления заземляющего устройства, равное отношению напряжения на нем к току, который уходит в землю, должно быть не больше 4 Ом.

Современная электропроводка выполняется только с использованием устройства защитного отключения, практически мгновенно срабатывающего на любую утечку (несанкционированную) тока. Различают такие виды систем заземления: TN-C; TN-S; TN-C-S; TT; IT.

Расшифровка букв на первой позиции: Т – заземлена нейтраль ИП (источника питания); I – все токоведущие элементы оборудования (в т. ч. рабочий нулевой провод) от земли изолированы. Символы на второй позиции означают: N – открытые токопроводящие элементы заземляемых устройств соединены с нейтралью ИП; Т – проводящие части приборов и электроустановок заземлены посредством отдельного контура. Буквы через дефис: С – функции нулевого защитного и нулевого рабочего проводника объединены в едином проводнике; S – рабочий и защитный ноль обеспечивают разные проводники.

Металлические гофротрубы и гладкие виды таких труб отлично подходят для прокладки скрытых коммуникаций. Хотя сегодня все чаще применяются альтернативные гофрированные либо гладкие полимерные кабель-каналы, стальные/медные изделия превосходят их характеристики по прочности и степени механической защищенности.

Тонкости использования изделий

При использовании металлических труб возможны некоторые трудности с протяжкой в них проводов. Для этого существует несколько способов. Наиболее простой – протянуть в канал стальную проволоку, к ее краю прикрепить кабель и втягивать его внутрь.

Если изделие имеет существенную длину, то можно в него вставить шарик с привязанной тонкой, но прочной нитью либо лентой. Для облегчения его движения используется тальк. К концу нити/ленты крепится стальная проволока. Далее в отверстие вставляют патрубок воздушного компрессора и включают оборудование. Под действием давления шарик продвигается по каналу для электропроводки, затягивая нить за собой. Нарезают изделия ножовкой или болгаркой.

Для разных сегментов проводки используются трубы разного диаметра

Для выключателей и розеток обычно выбираются изделия диаметром 20 мм; для приборов освещения – 1,6 см; для соединений между этажами – 4,0 см; для подсоединения распределительных щитков или коробов – 25 мм. Длина каналов обычно составляет 3-5 м.

Если помещение характеризуется повышенной влажностью и вероятностью наличия химических субстанций, то можно применить тонкостенные трубки сечением около 20 мм, соединяя их безрезьбовыми муфтами. При высоком уровне опасных факторов лучше взять водо-газопроводные изделия диаметром 15-80 мм, стыкуя их резьбовыми муфтами.

Способы монтажа электропроводки

По стене

Для размещения изолирующих труб в полости стены потребуется проложить трассу. Придется штробить, сверлить, прорубать места в деревянных стенах под разводку. Прежде чем приступить к работе нужно ознакомиться с правилами и требованиями, которые предъявляются к штроблению стен:

• Каналы должны проходить в строго горизонтальном или вертикальном направлении.
• Между двумя точками допускается только один поворот.
• Максимальная ширина штробы 3 см, глубина — 2,6 см.Расстояние от распаечной коробки до точки монтажа не более 3 метров.
• Промежуток между штробой и радиаторами отопления или газовыми трубами не менее 0,4 метра.
• Запрещено делать штробы на поверхности внутренних несущих стен без соответствующих расчетов и получения разрешений.
• Не допускается нарушение арматурных каркасов в железобетонных стенах.

• Для создания штроб в деревянных стенах используют циркулярную пилу, фрезер, дрель или штроборез.
• Каналы, проходящие вертикально, создают в процессе укладки бревен или бруса.
• Горизонтальные участки трассы просверливают специальным сверлом по готовым стенам.
• Заглубление труб выполняется с тем расчетом, чтобы не нарушались прочностные и несущие свойства элементов конструкции.

Если стены планируется зашивать гипсокартоном, тогда проводку можно проложить внутри конструкции, между основной стеной и ГКЛ. Вначале из профилей собирается каркас, затем на стену переносится схема разводки и устанавливаются распаечные коробки. По разметке закрепляются клипсы для крепления гофротрубы.

Монтаж проводки

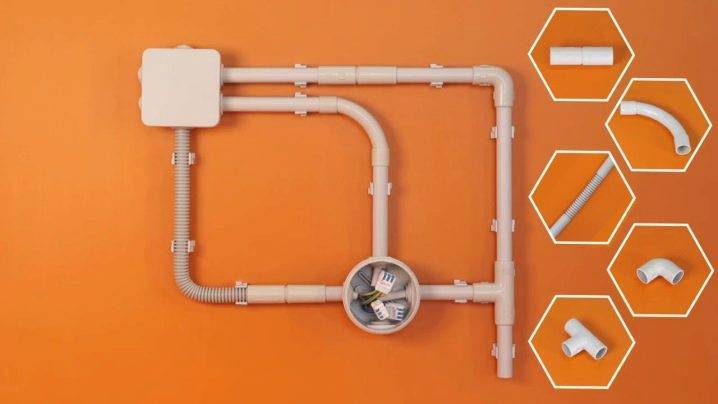

Для проведения электропроводки с использованием ПВХ-труб понадобятся дополнительные комплектующие, предназначенные для каждого типа и модели, а именно:

• короб для соединения с распределительной коробкой;
• держатель с защелкой для крепления труб к стенам;
• крепеж с хомутом;
• гофрированная муфта;
• прозрачная муфта;
• скобы полиэтиленовые;
• колено (угольник) для соединения под прямым углом;
• тройник для Т-образных соединений;
• специальная муфта для влажных помещений и улицы.

Монтаж проводят следующим образом:

• в первую очередь следует сделать разметку для размещения труб с проводами. Чтобы кабель не нагревался, необходимо обезопасить их от любых нагревательных элементов отступом на 0,5 метра;
• каждые 10–15 см трубы должны быть закреплены, поэтому необходимо продумать заранее, какие крепежные детали будут применяться;
• далее, монтируются коробки разветвления (комплектующие ПВХ) и размечаются расположение клипс и крепежных хомутов;
• необходимо проследить, чтобы напряжение не превышало 15000 В;
• после этого кабель разравнивается, внутри ПВХ-трубы должны быть чистыми;
• на размеченные участки расставляются крепления, а трубки нарезаются на отрезки необходимых размеров;
• трубки размещаются в клипсы с подгоном крепежа под их диаметр;
• электрический провод протягивается через трубные элементы с помощью специальной протяжки, отдельные участки соединяются между собой, в том числе изгибы, повороты;
• кабели можно проводить по несколько штук непосредственно в разветвительную коробку, после чего подсоединить к определенным объектам.

Металлические трубы для электропроводки

Для монтажа кабеля по поверхностям из легковоспламеняющихся материалом применение металлических труб – лучший способ защитить себя и от пожара, и от поражения током. Но такой монтаж усложняется тем, что работа с металлом потребует значительных усилий. Связано это и с нарезкой материала, и с креплением, и с выполнением резьбовых соединений. Для выполнения сгибов труб на поворотах потребуется специальный станок — трубогиб.

К тому же, металлические трубы требуется заземлять. А чтобы заземление было эффективным, между трубами должно быть надежное электрическое соединение. Для защиты от коррозии трубы либо окрашивают внутри и снаружи, либо применяют оцинкованные изделия, имеющие специальное покрытие. Однако это покрытие не гарантирует, что в местах резки ржаветь труба не будет. Покрытие – только снаружи, на поверхности реза его не будет.

Прокладка проводки в металлических трубах

Чтобы внутрь трубы проникало меньше конденсата, все соединения делаются герметичными. На случай его проникновения выполняются уклоны с возможностью его слива.

В связи с такими сложностями монтаж электропроводки в металлических трубах выполняют редко, отдавая предпочтение пластику. Ведь даже водопроводные трубы в квартирах из полипропилена или металлопластика сейчас полностью вытеснили металлические.

Для чего кабель помещают в металлическую трубу

В ходе эксплуатации электропроводка подвергается различным воздействиям. Изнутри это скачки напряжения, которые могут привести к разрушению провода и оплетки. Снаружи прочности электрокабеля могут угрожать влажность, ультрафиолет, химически агрессивные вещества. Но самой частой причиной нарушения целостности кабеля является физическое воздействие: удар, сжатие, растяжение. Даже спрятанная в стену, пол, потолок или под землю проводка может быть повреждена сверлом или зубилом во время ремонта, элементами несущих конструкций при усадке, сжатием грунта при передвижении техники над закопанными линиями коммуникаций.

В большинстве случаев достаточной защитой для кабелей электросети будет полимерный короб или гофрированный стальной кожух.

Но бывают ситуации, когда приходится прибегать к более дорогостоящему и технически сложному решению – укладыванию электрокабелей в металлическом трубопроводе:

Если помещение, в котором располагается участок электросети, возведено из легковоспламеняемых материалов, либо такие материалы использованы в отделке и обстановке. В деревянном доме, в бане или на террасе деревянные стены или обшивка легко загорятся даже от небольшой искры, если у кабеля повреждена оплетка.

• Если пожароопасно само помещение в силу функционального назначения. Например, в мастерской, где работают с металлом, искра от сварочного аппарата или болгарки может прожечь оплетку электропровода и вызвать короткое замыкание. На кухне или в котельной опасны для проводки печь, кухонная плита, отопительный котел. В таких помещениях можно спрятать в металлические трубы не всю электропроводку, а только участки, находящиеся в пожароопасных зонах.
• Использование труб при прокладывании электрокабелей подземным способом необходимо, особенно в каменистом грунте, под дорогами и пешеходными дорожками. На таких участках проводу угрожает движение камней при усадке грунта, давление почвы и живущие под землей грызуны.
• Если электропроводка проложена открытым способом, где велик риск механического повреждения. Например, в спортивном зале, где работают с тренажерами, легко пережать или перебить кабель, в мастерской, где обрабатывают стекло, дерево или камень повредить оплетку может осколок обрабатываемого материала.
• Если металлические трубы являются элементом декора. Стиль лофт, при котором помещению стараются придать сходство с промышленным объектом, предусматривает прокладывание коммуникаций открытым способом. Винтаж или ретро-стиль также предполагает прокладывание проводки по стенам и потолку – металл для изоляции в этом случае подходит больше других материалов и по стилю, и по безопасности.

Некоторые правила монтажа

Перед монтажом кабельной трассы из металлических тонкостенных труб для электропроводки, следует ознакомиться с такими правилами:

концы каждого отрезка изделий нуждаются в предварительной очистке от заусенцев и раззенковке;
максимально допустимый угол изгиба стального канала составляет 90 градусов;
существует ограничение на длину отрезков: до 10 метров в случае прямой трубы, до 5 метров – при наличии 2 изгибов;
выполняя изгиб, важно следить за целостностью поперечного сечения изделия;
металлический канал должен выполняться как часть СУП (системы уравнивания потенциалов).

В случае невозможности выполнения условия по выбору длины труб, согласно правилам, требуется установка протяжной коробки без дополнительных стыков.

Физическая суть СУП состоит в необходимости соединения всех проводящих частей в единую систему так, чтобы минимизировать либо вовсе исключить разность потенциалов между ними. Для этого в нее должны быть включены:

• заземляющее устройство;
• главная (Г) заземляющая (З) шина (Ш), смонтированная в щите (Щ) учета (У) электроэнергии (Э) либо вводном щите;
• все элементы из металла конструкции постройки.

Если придерживаться указанных правил, то можно существенно облегчить монтаж и замену электропроводки.

Достоинства металлических труб

Достоинства металлической гофрированной трубы

Чтобы понять, почему из-за большого количества аналогов по более приемлемой стоимости металлические конструкции не теряют своей актуальности, нужно ознакомиться с их основными преимуществами:

• Даже в легковоспламеняющихся строительных сооружениях провода надежно защищены от возгорания гофрированным металлорукавом.
• Благодаря гибкости нержавеющей стальной гофре можно придавать любые формы без использования дополнительных инструментов.
• Во время эксплуатационного периода кабель-каналы не нуждаются в обслуживании и каких-либо профилактических мероприятиях.

Для монтажа не требуется большой арсенал инструментов.

Прокладка кабеля в земле

Существует несколько способов подключения жилого дома от уличной сети: воздушный, прокладка электрокабеля под землей, комбинированный способ. При выборе этого способа потребуется спроектировать трассу прокладки. Самым простым и экономным вариантом является прямая линия — от столба к дому. В реальности дело обстоит несколько иначе. Как показывает практика трасса представляет собой ломаную линию, состоящую из нескольких звеньев.

Правила прокладки трассы

• Не допускается пересечение с ранее проложенными электролиниями.
• Если этого избежать не получается, тогда расстояние между ними по вертикали должно составлять минимум 20 см.
• Оба кабеля защищают прочными кожухами из асбестоцементных труб.
• Проложенный ранее кабель помещают внутрь распиленной трубы, две половинки футляра соединяют хомутами.
• Если на пути прокладки кабеля проложены водопроводные, канализационные или газовые трубы, тогда трассу прокладывают на определенном расстоянии от них.
• На дачных участках небольшой площади не избежать прокладки линии вдоль трубопроводов, проходящих под землей.
• Разрешенное расстояние между трубой и кабелем 1 м.
• Если прокладка будет выполняться в трубе, тогда расстояние уменьшается до 0,30 м.
• Парковки и подъезды обводятся по периметру. Если невозможно, то нужно увеличить глубину или использовать твердые футляры.
• Деревья и кусты, растущие на дачном участке, следует обводить по кругу радиусом от 0,75 до 2 метров.

После разметки трассы маршрута можно приступать к земляным работам. Для прокладки одного провода рекомендуемая ширина траншеи составляет 0,3 м. Если планируется укладывать две и больше линий, нужно учитывать, что между ними должно быть расстояние 0,1 м.

Последовательность выполнения работы:

1. выкапывается траншея глубиной от 0,8 м;
2. производится осмотр готовой траншеи, из нее удаляются острые и твердые предметы;
3. дно выравнивается и утрамбовывается, его просыпают просеянным песком (толщина слоя 10-15 см);
4. по схеме в нужных точках раскладываются футляры;
5. протягивается кабель и засыпается смесью песка и грунта (толщина слоя 25 см);
6. по всей длине трассы прокладывается сигнальная лента;
7. траншея засыпается грунтом, поверхность хорошо уплотняется.

Материалы изготовления металлических труб для электропроводки

Для разных сегментов проводки используются трубы разного диаметра

Выбор материала, из которого изготовлена труба, будет зависеть от вида и конструктивных особенностей помещения, в котором планируется проводить работы.

Трубы для электропроводки изготавливают из стали, латуни, меди, пластика.

Особенности латунных и медных труб

Медные трубы, предназначенные для проводки, несмотря на большое количество преимуществ, не пользуются спросом. Обусловлено это высокой стоимостью.

Открытая электропроводка с применением латунных труб

Латунным и медным трубам свойственны следующие характеристики:

• В сравнении со сталью, эти два материала в меньшей степени подвержены отрицательному воздействию коррозии.
• Отполированные и аккуратно смонтированные каналы открытым способом могут служить украшением дизайна помещения.
• Благодаря большому ассортименту фитингов и хорошей пластичности можно монтаж производить самостоятельно.

Характеристики стальных труб

Стальные трубы по сравнению с металлорукавом обладают большей локализационной способностью при воспламенении кабеля

Труба электротехническая стальная для прокладки кабеля имеет весомый недостаток – большую массу, но при этом материал относится к высокопрочным, что служит преимуществом. Такой вид труб рекомендуют приобретать, если проводку предстоит прокладывать в деревянных домах. Также обязательно стоит позаботиться о заземлении, поскольку сталь – это хороший проводник, в противном случае в строительном сооружении не будет обеспечена должная безопасность.

Обыкновенные трубы, изготовленные из стали, имеют толщину стенок более 0,25 см. Для тонкостенных стальных конструкций этот показатель колеблется в пределах 0,16-0,25 см. Запрещено использовать такие изделия, если поверхность алюминиевого провода оголена.

Правила проведения монтажных работ

При прокладке проводки в металлорукаве необходимо принять меры по его заземлению

На этапе установки труб для электропроводки важно соблюдать следующие правила:

Работа должна проводиться в 2 этапа. Сначала схематически изображается начало и конец труб, которые подводятся к распределительному щитку, аппарату управления, электроприемнику. Далее вычисляют подходящие точки крепления, углы изгибов, а также места для монтажа коробов.
При установке металлические жилы проводки подлежат обязательному заземлению при помощи гибкой медной перемычки, ведущей от корпуса к трубе

В качестве альтернативы допускается применение заземляющих гаек.
Перед затягиванием трубы важно продуть, потом выровнять.
В коробах нужно всегда оставлять запас для подсоединения в случае появления нештатных ситуаций. Делать соединение в трубах категорически запрещено

Сопротивление между трубой и проводами не менее 0,5 Мом.
