Ремонт электрического теплого пола своими руками

Как отремонтировать греющий кабель пола

Сложнее всего выявить неисправности и место повреждения. Устранение обрыва, хотя и требует определенных навыков, может быть выполнено самостоятельно. Для этого потребуется:

Снять напольное покрытие в месте повреждения. Сложнее всего демонтировать плитку. Чтобы не повредить близлежащие плитки, выполняются следующие действия. Швы очищаются от затирки. Плитка поддевается шпателем и медленно подрывается. В месте упора следует проложить деревянный брусок, чтобы шпателем не повредить покрытие.
Разбить стяжку. Для проведения работ требуется терпение

Стяжка снимается осторожно, чтобы не повредить кабель еще в нескольких местах. Аварийный ремонт разрыва кабеля электрического тёплого пола, начинается только после того, как освобождено достаточное количество провода для проведения работ

Ремонт жилы. Обычно, в компании занимающейся продажей теплых полов, сразу же предлагают ремкомплект для восстановления. В набор входят гильзы и термоусадочные муфты. Восстановить обрыв греющего кабеля можно следующим образом. В месте обрыва жила зачищается и соединяется посредством гильзы. Предварительно на провод одевается соединительная муфта для ремонта кабеля тёплого пола. Гильза обжимается специальными плоскогубцами. Устанавливается ремонтная муфта на кабель и прогревается строительным феном. По мере нагревания, пленка муфты уменьшается в размерах и изолирует поврежденный участок.
Проверка работоспособности. Сразу после восстановления повреждений в нагревательном кабеле, теплые полы могут функционировать в нормальном режиме. Включается терморегулятор. Спустя 30-40 минут провод набирает необходимую температуру.
Ремонтируется стяжка, плитка укладывается на место.

Самому отремонтировать кабель не так и сложно. Но чтобы выполнить работы самостоятельно, потребуется:

Прибор для обнаружения обрыва кабельных полов.
Ремкомплект.
Инструмент для ремонта.

Оборудование для ремонта электрических теплых полов

Можно соединить разрыв таким образом, что после ремонта полы совсем перестанут греть, либо станут причиной короткого замыкания и возгорания в квартире. По этой причине производитель строго регламентирует, какой инструмент и материалы для ремонта необходимо использовать.

Инструмент для ремонта:

Стандартный набор электрика. Кусачки для снятия изоляции, плоскогубцы, тестер – все это понадобится в процессе диагностики и ремонта. Чтобы проверить повреждение кабеля, потребуется специализированное оборудование (тестер скрытой проводки, аудио – детектор и т.д.).
Пресс-клещи — необходимы для обжима соединительных гильз. Зажать гильзу подручными средствами не удастся, поэтому потребуется приобрести или взять в аренду специализированные клещи.
Строительный фен. Термоусадочная муфта при нагревании уменьшается в объеме и изолирует место разрыва. Некоторые мастера с этой целью используют открытый огонь зажигалки или спички, но в данном случае это малоэффективно.
Перфоратор – нужен, чтобы сбить стяжку и высвободить провода. Во время работы потребуется насадка в виде лопатки.

Если хотя бы один из советов о том, как заменить повреждения электрического теплого пола, показался сложным или вызвал недоумение, лучше обратиться за помощью к специалистам. При выполнении работ следует соблюдать нормы безопасности,

описанные в ПУЭ

Основные виды неисправностей

При обрыве кабеля или повреждении оболочки необходимо демонтировать покрытие

Встречаются следующие неисправности, появляющиеся в процессе эксплуатации электрических систем:

повреждение (обрыв) кабеля или отдельного провода, входящего в его состав;
выход из строя электронного терморегулятора;
проблема с питающим напряжением;
разрыв кабельной оболочки (изоляции).

Первая из этих неполадок возникает из-за случайных деформаций и разрыва медной жилы, что нарушает цепочку энергоснабжения всей системы. Вторая причина случается реже, однако никто не застрахован от брака или случайной поломки терморегулятора.

Проблемы с электропитанием – самые частые причины выхода конструкции из строя, объясняемые срабатыванием системы защиты по току. Разрыв оболочки кабеля схож с первой неисправностью, но в этом случае цепь отключается из-за наличия утечек на землю. Неисправности водяных полов сводятся в основном к появлению протечек, образующихся в местах обустройства фитинговых сочленений. Также возможно случайное повреждение труб из-за неосторожных действий во время работ, проводимых на чистовом напольном покрытии.

Виды нагревательных элементов

Говоря о неисправностях тёплых полов, стоит учитывать многие факторы, в частности какой вид обогревающего материала используется в конкретном случае. Терморегуляторы по принципу работы едины и могут использоваться с любым типом тёплого электрического пола. Рассмотрим основные виды нагревательных элементов их применение и возможные причины неисправности:

1. Нагревательные маты. Продаются готовым метражом одножильного кабеля на сеточной подложке, что удобно при монтаже. Укладывается в стяжку под ламинат, кафель, линолеум. Из неисправностей может возникнуть механическое повреждение целостности как при укладке, так и дальнейшей эксплуатации.

2. Кабельный тёплый пол. Продаётся готовым метражом, рассчитанным на определённые квадратные метры обогреваемого участка. Двужильный кабель в данном случае раскладывается под стяжку или плиточный клей по полу самостоятельно с применением специальных монтажных пластин. Хоть производители и дают гарантию на кабель в 25 лет, он также незащищён от жёстких механических повреждений.

3. Плёночный тёплый пол. Совершенно иная конструкция обогревательных элементов. Его не надо укладывать в стяжку, а достаточно проложить непосредственно под половое покрытие, следуя рекомендациям и указаниям в инструкции. Электрический тёплый пол плёночного типа состоит из множества тонких медных пластин, изолированных снаружи прочным плёночным материалом. Плюсы – быстрый монтаж, возможность отрезания и соединения отдельных участков (места отреза указаны на плёнке), укладка под любой вид полового покрытия. Минусы – контроль за теплоотдачей. Нельзя загромождать участок под которым проложен плёночный пол, из за плохой теплоотдачи на линолеуме например могут образоваться тёмные пятна. Из минусов можно отметить ещё и электробезопасность, ведь в случае протечки воды и включенном в работу устройстве тёплого плёночного пола, возможно получение электротравмы.

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Как работает теплый пол

Полы с функцией подогрева представляют собой вмонтированную в пол электрическую систему, провода которой расположены под стяжкой или плиточной конструкцией. Так, поверхность пола представляется некоей панелью большого размера, по которой равномерным образом расходится тепло.

Подача электроэнергии происходит по кабелю, который при этом нагревается и отдает тепло в пол. Перед подачей электричества на нагревательный механизм через регулятор температуры, с помощью которого происходит включение и отключение теплого пола от тока. Также, он помогает устанавливать нужную температуру в половой поверхности и производит отключение теплого пола принудительно, если терморегулятор чрезмерно нагрелся, что позволяет избежать в будущем неисправной работы прибора.

Пол с функцией обогрева принято считать одним из самых удобных способов создания в помещении равномерного тепла. Уже многие владельцы такой системы успели оценить такой метод отопления жилья. К преимуществам, также относится экономия места в помещении, нужная температура воздуха по уровню плинтусов, отсутствие радиаторов, часто имеющих неэстетичный вид.

Правила эксплуатации

Эксплуатация водяных систем

Продолжительная и эффективная эксплуатация водяных систем «теплый пол» возможна только при неукоснительном соблюдении требований производителя, изложенных в инструкции, а также советов и рекомендаций специалистов, занимавшихся укладкой пола.

Основные требования следующие:

Сразу после завершения монтажа нельзя устанавливать максимальный греющий режим работы системы – это может привести к образованию трещин.
Не допускается обращение в контуре теплоносителя с температурой более 45°С.
При внесении изменений в настройки следует помнить, что тепловая инерция пола составляет порядка 6 часов – без лишней надобности не стоит отключать питание системы, так как повторно включить его можно будет только спустя 6 часов.
Конструкция системы, которая может работать и на нагрев, и на охлаждение, должна соответствовать типу укладываемого поверх напольного покрытия.
Охлаждающую систему «теплого пола» не допускается устанавливать на кухне либо в ванной комнате.
Во избежание образования конденсата необходимо следить за температурой воды, подающейся для охлаждения пола.
Первый запуск системы обязательно должен выполняться специалистом. Включение должно осуществляться до заливки стяжки, а затем – спустя 3 недели после завершения бетонных работ.
При запуске системы в зимний период, необходимо включать ее постепенно. К примеру, на первые сутки пол включается на 2 часа, в каждый последующий день время его работы увеличивается на 30 минут.

К основным рекомендациям по эксплуатации электрического пола относятся:

Необходимость установки терморегулятора для поддержания требуемого температурного режима. В нормальном рабочем режиме системы температура должна составлять порядка 28°С. Также при использовании терморегулятора можно добиться значительного сокращения потребления электроэнергии.
Не менее важным условием успешной и продолжительной эксплуатации является правильная установка датчика температуры. При отсутствии этого элемента либо его неправильной установке возможно повреждение греющего кабеля.
Не следует использовать одножильный греющий пол в качестве основного источника отопления. Он предназначен для применения в качестве дополнительного варианта в сочетании с другими способами обогрева.
При подозрении в неисправности системы ее необходимо немедленно отключить. Пользоваться таким устройством категорически запрещено.

Одной из вероятных неисправностей электрических систем является неправильная работа схемы. После включения стандартное время нагрева составляет 1-2 часа. При первом запуске устройства воздух в помещении будет нагреваться на протяжении суток, поэтому не стоит ожидать, что в комнате моментально станет тепло.

Ремонт

Еще одна причина плохого нагрева – неграмотная теплоизоляция.

В составе пирога обязательно должны присутствовать:

гидроизолирующая пленка;
утеплитель;
теплоотражающие элементы.

При отсутствии хотя бы одной из этих составляющих пол будет неэффективным. Исправить это можно только одним способом: демонтировать пол и уложить в соответствии с технологией.

Иначе либо пол будет греть плохо, либо пойдет перерасход энергии, т.к. часть тепла будет уходить вниз, а не вверх.

Кабель

В точке, где выявлен обрыв, снимают покрытие и демонтируют участок стяжки. Оборванные концы провода зачищают, соединяют гильзами, зажимают пресс-клещами.

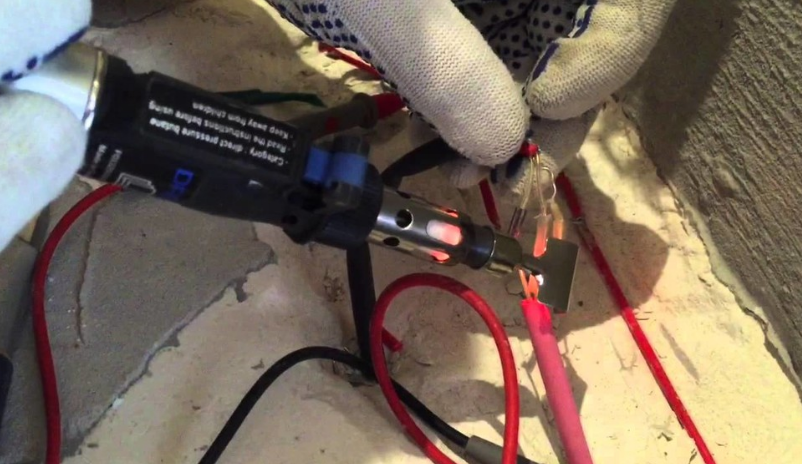

Изолируют поврежденный участок термоусадочной муфтой. Для этого муфту нужно подогреть строительным феном. При остывании она сожмется, соединение будет прочным.

После восстановления кабеля разрушенный участок стяжки заливают бетоном и восстанавливают финишное покрытие.

Датчик

Неисправный датчик заменяют. Извлекают старый из гофрированной трубки, сравнивают с новым по длине, помещают новый на место старого.

Если замена невозможна (есть перегиб трубки, датчик расположен в стяжке), один из вариантов восстановления работоспособности системы – замена термостата на модель с таймером.

В этом случае включение-выключение пола будет происходить не в зависимости от температурных показаний, а через фиксированные временные интервалы.

Инструкция по монтажу инфракрасного пола

Инфракрасная система обогрева является наилучшим вариантом для такого напольного покрытия, как линолеум.

Первым этапом монтажа является установление границ, где будет проложен обогрев пола. Места под мебелью и бытовой техникой сразу необходимо исключить. Чтобы было меньше точек, куда будут подключаться провода, пленка выкладывается по всей длине комнаты.

Под полом могут проходить электрические кабели, которые должны быть на расстоянии на менее 5 см от инфракрасной пленки. Если это трубы или камин – то не менее 20 см.

Следующий этап – это нарезка пленки по нагревательным полосам. Они созданы для того, чтобы внутренняя структура инфракрасной системы не нарушилась. Когда пленка разделана на части, на нее крепят контактные зажимы (они должны располагаться в месте двухслойной пленки и медных полос, по которым проходит ток). С помощью молотка или других подручных средств в отверстие вставляется люверс.

Далее производится изоляция срезов инфракрасных контактных полос. К наконечнику проводятся медные провода, зажимаются и изолируются с помощью гидроизоляционной полосы. Элементы пленки крепятся параллельно друг другу, чтобы они ни в коем случае не накладывались.

Максимальная нагрузка на терморегулятор не должна превышать показатель в 3500 Вт. Здесь стоит учитывать не только элементы электрического обогрева, но и прочие электрические аппараты, которые подключены к той же сети

Бывают ситуации, когда общая мощность системы превышает лимит в 3500 Вт. В таком случае вам потребуется монтировать отдельную проводку электрических кабелей с автономным выключателем, чтобы убрать большую нагрузку с основной электропроводки

Здесь важно использовать магнитный пускатель

После работ с пленкой проводится укладка изолирующего материала с теплоотражающим слоем. Такой материал крепится на скотч. Сверху производится укладка нагревательных элементов. Они должны располагаться медными полосами вниз.

Правила укладки нагревательных элементов:

прикрепляются только на прозрачную кайму;
нагревательный элемент должен располагаться на расстоянии не менее 0,5 см от того участка, по которому проходит медная проводка;
главные провода должны быть проведены под плинтус;
чтобы изоляция легла в один уровень с полом, необходимо сделать вырезы для утолщенных участков.

После проделанных этапов работы систему нужно детально проверить

В первую очередь стоит обратить внимание на качество изоляции проводов и их крепление. Далее нужно исключить возможность возникновения коротких замыканий в системе, а при необходимости, исправить неполадки

Тестировать систему нужно до того момента, когда будут полностью исключены вероятные сбои или неисправности элементов обогрева пола

Далее необходимо прикрепить датчик температуры к терморегулятору. Такая процедура проводится с помощью скотча, а крепление выполняется в месте, где нет нагрева. Затем включается терморегулятор и выжидается небольшое количество времени, чтобы понять, правильно ли он функционирует. Если все выполнено верно, то рукой можно прочувствовать проступающее тепло.

Если вся система работает исправно, то она накрывается специальным материалом, который регулирует выделение пара. Материал крепится на скотч. Сверху укладывается листовая фанера или ДВП. Они крепятся к основанию с помощью шурупов и выполняют функцию выравнивания пола.

Фанера должна располагаться таким образом, чтобы ее крепления попадали на прозрачную часть инфракрасной пленки и не задевали медную прокладку. Крепления должны располагаться не ближе, чем 0,5 см от изолированных частей пленки, по которым проходит электричество.

В зависимости от основания на которое укладывается теплый пол, технология его монтажа может несколько отличаться:

Укладка на деревянный пол.
Укладка на бетонное основание.

Подобрав линолеум с оптимальными техническими характеристиками (в меру плотный, достаточно эластичный, который не подвержен деформации из-за высокой температуры), стоит правильно уложить его, исключив варианты неровной поверхности, которая может получиться в итоге.

Расстелив линолеум на включенную систему обогрева, стоит выждать несколько дней, чтобы он принял естественную форму. Первоначально закреплять его не нужно

Далее выполняется крепление с помощью клеевой мастики или двухстороннего скотча. Мастика в этом случае будет в приоритете, так как с ней пол будет более равномерным.

Электрические полы

Электрические полы чаще применяются в отдельных зонах квартиры или частного дома: кухня, ванная, балкон. В качестве покрытия электрического пола используют кафель, мрамор, керамогранит. По конструкции электрические полы бывают:

кабельные,
пленочные,
стержневые.

Кабельные полы производятся в виде секций, матов и проводов на катушке. Эти виды пола отличаются по способу монтажа. Нагревательные секции монтируются в бетонную стяжку, нагревательные маты размещаются на старой стяжке и покрываются плиточным клеем, но принцип устройства одинаков:

нагревательный элемент,
терморегулятор,
датчик температуры.

Электрическая система теплый пол работает следующим образом: при включении системы кабель нагревается. Поверхность пола, точнее термодатчик, достигает температуры, установленной на терморегуляторе. После выравнивания температур питание отключается, на терморегуляторе гаснет лампочка или индикатор. При снижении температуры подогрев автоматически возобновляется. Причиной неисправности электрического пола является нарушение одного из звеньев системы обогрева.

Водяной теплый пол

Самым распространенным по праву считается механизм теплого пола на основе отопления горячей водой. Система труб прокладывается под половым покрытием, обеспечивая эффективный обогрев помещения.

Водяной пол имеет несколько объективных преимуществ перед электрическим:

укладка труб допускается под мебелью и любым напольным материалом;
относительная дешевизна;
относительная экономия энергии.

Оборудование отопительной системы предусматривает:

распределительные коллекторы – предназначены для рационального распределения источника тепла по контурам;
смесительные узлы – поддерживают температурный режим, обеспечивают приток тепла.

Плодотворная работа этого вида отопления во многом зависит от грамотного монтажа, нежели от исправности всех узлов схемы. Необходимо знать следующие нюансы при установке:

Все работы по монтажу проводятся по завершении отделки помещения.
Обязательно производится разметка уровня поверхности.
Определяются точки присоединения электричества и горячей воды.
Создаются ниши для распределительных узлов.
Для предотвращения завоздушивания труб выравнивается перекрытие. Таким образом уменьшается теплоотдача, увеличивается гидравлическое сопротивление.
Производится гидроизоляция и теплоизоляция.

Функционирует водяной пол благодаря циркуляции горячей воды. Потоки горячей жидкости поступают по гибким трубам, установленным в пол в форме «змейки».

Я сам дома электрик – популярно об электротехнике

Терморегулятор (термостат) – это электротехническое устройство, обеспечивающее поддержание температуры на заданном уровне в замкнутом объеме.

Для управления температурой нагрева теплого пола применяются электрические и электронные терморегуляторы. В электрических терморегуляторах температура задается вручную с помощью, вынесенной на лицевую панель ручки.

В электронных терморегуляторах имеется дисплей и предусмотрена возможность автоматического управления запрограммированной величиной температуры в течение времени.

Это интересно: Карбоновый теплый пол: инструкция по монтажу своими руками

Принцип работы системы теплого пола

Электрический теплый пол – кабель, подключенный к термостату и сети питания

Любая система электрического подогрева содержит в своем составе следующие обязательные элементы:

нагревательный кабель, преобразующий электрическую энергию в тепло;
терморегулятор (термостат), управляющий режимами функционирования системы;
температурный датчик (чувствительный элемент);
подложка из фольги, выполняющая функцию отражателя тепла.

Подобно водяной системе электрические элементы монтируются в стяжке чернового пола или под любую чистовую поверхность, включая бетон, кафельную плитку, линолеум или дерево. В отличие от проложенных в стяжке труб с водным носителем электрическая конструкция представляет собой комплект особых проводников (электропроводящих жил), разложенных в определенном порядке. Посредством контрольного блока они подключаются к контактам квартирной электросети с действующим напряжением 220 Вольт.

Принцип работы электрической системы обогрева полов состоит в следующем:

При протекании тока по электрическим шинам последние нагреваются до определенной температуры.
Электрическая энергия превращается в тепловую, что объясняется большим удельным сопротивлением кабельных жил.
За счет качественного контакта с обогреваемыми поверхностями тепло передается окружающим предметам с минимально возможными потерями.

Как отремонтировать терморегулятор

Может еще возникнуть такая ситуация, что электрический теплый пол не нагревается до необходимой температуры (установленной на регуляторе). Одна из причин поломки – слабый контакт проводов в клеммнике терморегулятора. Проверьте винтовые соединения и при необходимости подтяните их, как показано на фото. Иногда даже плохой контакт проводников может повлечь за собой такой простой вид ремонта электрического теплого пола, который не работает. Помимо этого проверьте сам термодатчик, чтобы методом исключения убедиться в неисправности регулятора температуры. Если все остальные элементы цепи исправны – просто замените терморегулятор на новый, т.к. его стоимость совсем небольшая, а хлопот с ремонтом может быть довольно много.

Видео инструкция по ремонту терморегулятора своими руками

Сразу же обращаем Ваше внимание на то, что регулятор температуры может срабатывать и рано отключать систему при неправильной установке термодатчика. Если датчик расположен близко к нагревательному кабелю (либо далеко от него), показания температуры внутри стяжки будут отличаться на 2-3 градуса, что и вызовет ложное срабатывание!

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Профессиональный ремонт кабеля теплого пола

Ремонт теплых полов на электрическом подогреве требует четкого соблюдения схемы монтажных работ, о которых сказано в любой инструкции по эксплуатации. Условие является важным и не подлежит изменениям. Если все рекомендации по монтажу были тщательно соблюдены, но при этом нет тепла, или оно подается в ограниченном режиме, то нужно искать причину неисправности.

К таким можно отнести:

Недостаток электрического питания;
Поломку в блоке управления;
Повреждение кабеля, который греет теплый пол.

Процесс ремонта кабеля теплого пола

Стоит заметить, что именно с такими проблемами невозможно обеспечить бесперебойную работу системы и полную безопасность для дома и его жителей. Для выявления проблем стоит запастись мультиметром и индикаторной отверткой.

Нужно освободить оборванную часть. Соединить их при помощи гильз определенного диаметра, зажим которых происходит специальными пресс-клещами. Далее изолируется область соединения посредством термоусадочной муфты, или можно использовать строительный фен, за счет чего участок с повреждением будет надежно загерметизирован.

Виды систем тёплого пола

По нагретому полу комфортно ходить босиком

Существует три разновидности систем пола с подогревом: электрические, водяные и инфракрасные. Отличаются они в основном своими теплопередающими элементами: в системе водяного пола — это бетонная поверхность, под которой расположены металлополимерные трубы. Воду в них нагревает котёл или система центрального отопления. В электрических системах роль нагревательного элемента выполняет изолированный кабель, а температура регулируется термостатом. Инфракрасная же система в виде плёнки укладывается под любое покрытие и управляется терморегуляторами с помощью пульта. Каждая из этих систем имеет свои конструктивные особенности, поэтому различаются не только причины неполадок, но и порядок их диагностики и починки.

Основные проблемы при эксплуатации

Система водяного тёплого пола достаточно простая по своей структуре, поэтому причин плохой работы не так много. В основном нагрев не осуществляется, когда:

Не функционирует контур водяного пола. Проверяем распределительный щиток с запорными кранами на каждый контур — они должны быть открыты;
Прислушиваемся, шумит ли циркуляционный насос (обычно его устанавливают возле котла, в распределительном щитке). Если питание на него подаётся, но шума нет, его придётся заменить.
Попадание воздуха в систему. Рассмотрим эту проблему в подробностях.

Причины выхода из строя водяных полов

Водяные полы, как и
электрические, функционируют с низкой теплоотдачей при плохой теплоизоляции,
тогда придётся полностью перекладывать «пирог».

Кроме того, наличие
ошибок в расчёте мощности или установка не надлежащих компонентов, также
сказывается на качестве работы системы. А если установлен котёл слабой
мощности, то количество вырабатываемой энергии, может быть недостаточным, чтобы
нагревать нужный объём воды.

Повреждение и
ремонт трубопровода

Трубы — главная часть
водяного пола, они также могут прийти в негодность. Самая частая причина —
порыв или течь, это может произойти при резком понижении давления в
трубопроводе. Течь приводит к снижению объёма теплоносителя в магистрали, а
вытекающая наружу вода к разрушению стяжки.

Чтобы выявить место
протечки, сначала нужно провести визуальный осмотр пола, на котором можно
обнаружить мокрые пятна. При невозможности определить участок порыва таким
способом, потребуется тепловизор, использование его позволит легко выявить, где
находится повреждение.

Пошагово, ремонт
трубы гидропола выглядит так:

осуществляется демонтаж декоративной
отделки и стяжки на данном участке;

сливается теплоноситель из магистрали;
разрезается изделие ножовкой в месте
обнаружения порыва;

очищается трубопровод от мусора
внутри;
выравниваются края с обеих сторон
развёрткой;
муфта надевается на оба конца;
производится обжим муфты клещами.

Прежде, чем заливать
бетонный раствор, систему следует проверить на наличие течи. Она заполняется
водой, и проводится опрессовка для выдавливания воздуха из трубопровода.

Неравномерность
нагрева

Ещё одной причиной,
из-за которой пол плохо прогревается – вода не равномерно распределяется по
трубопроводу. Это случается, если длина контуров различна.

В длинных петлях, теплоноситель быстрее охлаждается. Чтобы исправить ситуацию, необходимо провести регулировку всех контуров на коллекторе по отдельности.

А также от температуры воды и скорости её поступления в магистраль, мощности оборудования и материала финишного изделия.

Неисправности в
электрооборудовании

Если течь
отсутствует, то неисправность, возможно, кроется в электрооборудование. Выйти
из строя может циркуляционный насос или термостат, они размещены в коллекторном
узле.

Первым делом нужно
удостовериться есть ли напряжение в них. Для этого используется мультиметр или
индикаторная отвёртка. Кроме того, понять, что насос не функционирует, можно,
если отсутствует характерный шум при включении.

Помимо этого, необходимо произвести проверку напряжения в каждой клемме и датчике температур.

В заключение

Демонтаж покрытия и ремонт места разрыва теплого пола

Производить ремонт теплого пола своими руками опасно. Если у вас поломка более серьезная, чем подача сниженного напряжения, обратитесь к профессионалам. Только мастер быстро определит причину, подскажет варианты решения проблемы и поможет устранить дефекты.

Никогда не начинайте ремонтные работы, если полы не освобождены от мебели, бытовой техники и прочих предметов.
Производя ремонт, обращайте внимание на рекомендации и требования производителя.
Эксплуатация теплого пола должна соответствовать требованиям изготовителя;
Укладывая напольное покрытие, стяжку, помните, на каком уровне установлен теплый пол. Если этого не сделать, система будет повреждена.. Ремонтные услуги компаний имеют разную стоимость

Все зависит от сложности и объема проводимых работ, но ориентироваться на сумму менее $20-25 за м² не стоит

Ремонтные услуги компаний имеют разную стоимость. Все зависит от сложности и объема проводимых работ, но ориентироваться на сумму менее $20-25 за м² не стоит.
