Важные правила подключения электрического теплого пола

1. Подключение системы к электричеству выполняется по отдельной линии с обязательной установкой защитного автомата.
2. Греющий элемент и термостат подбираются таким образом, чтобы мощность первого не превышала максимальную мощность второго. При отсутствии возможности соблюдения этого правила, систему нужно разделить на несколько частей и каждую из них укомплектовать отдельным термостатом.
3. Систему можно оснащать как выносным термодатчиком (измеряет температуру воздуха), так и его встроенным аналогом (определяет температуру непосредственно системы обогрева).
4. По завершению монтажа система обязательно тщательно тестируется. Сначала работа обогрева проверяется на минимальной мощности, затем она постепенно повышается. Если все нормально, можно приступать к заливке стяжки и укладке напольной плитки. Любые дефекты следует устранять сразу же, т.к. для их исправления после укладки кафеля придется разрушать облицовку и нижележащий выравнивающий слой.

Монтаж пленочного теплого пола

Технология укладки кабеля под плитку и ламинат

выровнять напольное основание.электрического термостата

В большинстве случаев, в качестве теплоизоляционного материала применяют пенофол. Отличается наличием самоклеящегося слоя и фольги, толщина которой 14мкм. Коэффициент теплопроводности пенофола находится в пределах 0,049 Вт/мК. Выпускается теплоизоляционный материал в рулонах, отличается легким весом и простотой укладки. Поверх пенофола укладывается тонкая сетка. Не рекомендуется укладывать кабель в тех местах, где будут стоять предметы мебели, чтобы избежать возможности его перегрева. Это правило не касается саморегулирующего теплого пола Caleo Platinum, который способен сам регулировать температуру в зависимости от оказываемой нагрузки.

Монтаж кабеля на основание пола осуществляется посредством специальной монтажной ленты, благодаря которой выдерживается необходимое расстояние между кабельными петлями и удается избежать перегибов. Шаг укладки кабеля должен составлять 20−25 см. Работоспособность уложенного теплого пола проверяется подачей напряжения, а сопротивление кабеля измеряется с помощью тестера. Полученные результаты следует сравнить с паспортными данными изделия.

Только после того, как произведены все измерения и работоспособность теплого пола проверена несколько раз, можно делать поверхностную стяжку из песка и цемента или наливного пола. При этом стоит отметить, что если теплый пол устраивается под плитку, то ее укладку можно проводить непосредственно на нагревательный кабель. Если в качестве основного напольного покрытия будет использоваться ламинат, то делать стяжку необходимо обязательно. В противном случае, от чрезмерного нагрева, ламинат может рассохнуться и пол к эксплуатации будет непригоден.

Создание качественной системы теплого пола возможно только при строгом соблюдении всей последовательности технологической цепочки укладки. Поэтому к его устройству стоит подходить очень ответственно. Это дорогостоящее приобретение, как в обслуживание, так и в монтаже, но позволяющее более эффективно обогревать помещение.

Виды полов

Встречаются следующие разновидности:

1. Водяной —
   производится укладка труб с определённым сечением. Работает конструкция по типу системы центрального отопления, то есть осуществляется циркуляция
   воды по трубам. Они заливаются бетонной
   стяжкой или используется сухой
   монтаж. Водяной тёплый пол отлично
   подходит для укладки керамической
   плитки, конструкция дорогостоящая, монтаж трудоёмкий, а процесс
   эксплуатации не безопасен.

Технология укладки кафеля на водяной тёплый пол не имеет особых отличий, главное, проверить
работу системы перед кладкой.
Иначе, при протечке или ошибки в
работе системы, придётся ломать всю поверхность.

• Инфракрасный — современная модель.
  Используются тонкие нагревательные
  пластины, которые защищены от попадания воды полиэтиленовой плёнкой. Инфракрасная
  система более экономна и не подвержена коррозии. Кроме того, при поломках, возможно,
  отключить только неисправную часть, а остальная конструкция может продолжать
  функционировать. Такая современная модель является самой надежной и простой в
  монтаже. Кафель укладывается на монтажную сетку, а в качестве стяжки
  используется клей.
• Электрический – многослойный, оснащён утеплителем,
  нагревательным элементом, стяжкой и финишным покрытием. Такая модель уменьшает
  высоту комнаты на 100 мм.

Разновидности электрических конструкций

Электрические модели
подразделяются в зависимости от встроенных нагревательных элементов
и питаются от электроэнергии.

 Бывают:

1. Кабельными — толстый кабель укладывается под стяжку. Редко используется в квартирах, так как требуется цементная стяжка, которая сохнет 28 суток и значительно увеличивает вес, что плохо для многоэтажек.
2. В виде электрических матов (кабель уложен на армированную сетку) — намного упрощает процесс монтажа, ведь отпадает необходимость в заливке бетоном, а кафельное покрытие ложится на клей. Вариант идеально подходит для плиточных поверхностей.
3. Стержневыми — это карбоновые элементы, которые соединены между собой. Несмотря на свою экономичность при функционировании, они требуют цементную стяжку, поэтому не пользуются популярностью.

Почему инфракрасная плёнка — спорный вариант?

Плёночные системы отопления предназначены для монтажа «сухим» методом под ламинат, линолеум, ковролин. Заливать сверху стяжку или наносить плиточный клей — значит вывести со временем из строя эту отопительную систему. Щелочная среда растворов агрессивно воздействует на плёнку. В итоге это приведёт к замыканию оголившихся нагревательных элементов. Более того, бетонная стяжка не прилипает к плёнке, поэтому кафель получается «плавающий», что со временем приведёт к его растрескиванию.

Бетонная стяжка тоже разрушится, так как плёнка не даст нормально сцепится ей с черновым полом. Последствий трудно избежать, даже если получится аккуратно, не повредив плёнку, сделать технологические отверстия.

Если есть сильное желание инфракрасную плёнку постелить под кафель, можно попробовать соорудить вспомогательный «сэндвич»: разделить плёнку и клеевой раствор гидроизоляционным слоем и твёрдым покрытием (например, ДВП). Кроме дополнительных затрат на монтаж, здесь есть ещё один минус — необходимо будет выбирать пленку с повышенной номинальной мощностью. Это повлечёт повышенный расход электроэнергии во время эксплуатации.

Расчет материала

Необходимая удельная мощность кабеля вычисляется с учетом площади пола, которая будет покрыта нагревательной системой. Перед приобретением материалов необходимо сделать расчет площади обогрева и мощности кабеля. Все измерения можно сделать при помощи компьютерных программ или воспользоваться услугами продавца-консультанта в магазине. Самостоятельно можно рассчитать длину кабеля, умножив площадь обогреваемой поверхности на выбранную удельную мощность и разделив полученное на мощность кабеля.

В зависимости от характеристики помещения потребляемая мощность электрического пола может составлять от 100 до 180 ватт/м². Сухое, обогреваемое помещение, отапливаемое еще одним источником, потребует до 120 ватт/м². При повышенной влажности, например, в ванной комнате, используется мощность до 150 ватт/м². На балконе, лоджии или в неотапливаемой комнате мощность может достигать 180 ватт/м². Подогрев пола под плитку может быть основным источником тепла, это влияет на удельную мощность обогреваемого помещения.

Шаг укладки кабеля высчитывается так: необходимую удельную мощность обогрева умножают на 100 и делят на мощность кабеля. Расчеты производятся таким образом, чтобы впоследствии не резать кабель (это категорически запрещено). При использовании одножильного провода нужно учесть, что его конец должен вернуться к началу монтажа, тем самым увеличивается его длина. Для укладки нагревательных матов шаг кабеля не требует расчетов. Мощности системы рассчитываются по площади обогрева.

Монтаж своими руками под плитку

После того как вы выполнили разметку, можно начинать выкладывать систему. Это делается с противоположной стороны от теплорегулятора. Затем провод укладывается в сделанную заранее борозду для него.

Затем необходимо уложить датчик, который будет изменять температуру нагрева. Его помещают в специальную трубу. Концы кабеля выводятся к терморегулятору.

Затем место его установки нужно замазать плиточным клеем и довести поверхность до ровного состояния. Завершающим этапом станет подключение всех необходимых проводов к терморегулятору. После этого можно начинать укладку плитки.

Теперь вы знаете, что такое тёплый электрический пол и как можно уложить его под плитку самостоятельно.

Ошибки при монтаже теплого пола

Ориентироваться следует на площадь, не занимаемую мебелью без ножек и бытовыми приборами. Если занята большая часть пространства (более 50 %), теплый пол может использоваться только для дополнительного обогрева.

Кабель снабжается соединительными муфтами, резать его нецелесообразно. Вручную не удается создать надежное соединение, и система быстро выйдет из строя. Следует сразу подбирать необходимую длину по мощности.
Не допускается включение системы теплого пола до высыхания клеевого раствора. Проверка исправности делается путем замера его сопротивления до монтажа и после. Величина не должна существенно отличаться от указанной в паспорте.
Нельзя класть обогревающие элементы на грязную поверхность. Основу следует очистить промышленным пылесосом и обработать грунтовкой.
По кабелю и греющим матам не рекомендуется ходить в обуви.
Термодатчик не замуровывают в раствор. Его помещают в гофрированный рукав, чтобы при выходе из строя можно было заменить. При заливке клея не допускается его попадание на датчик.
Схема укладки теплого пола должна быть нарисована в масштабе. Лучше сфотографировать греющий кабель после укладки. В дальнейшем это пригодится при необходимости сверления пола при ремонте.
Вокруг греющего кабеля недопустимо оставлять воздушные карманы, где он может перегреться и выйти из строя

Особенно это важно, когда толщина теплого пола небольшая, и весь он размещается в тонком слое плиточного клея.

Подключение к электросети

Схема подключения кабеля теплого пола к сети

Для подключения электрических элементов, укладываемых в обустраиваемый под плитку теплый пол, потребуется выделить отдельную линию питания. Ее необходимо защитить автоматическим выключателем, для надежности включить последовательно с ним индивидуальный УЗО. До начала электромонтажных работ следует определиться с зоной подключения теплого пола. Для этого потребуется выбрать в удобном месте на стене участок для установки терморегулятора, к которому подводятся линия питания системы обогрева.

Блок управления с термическим датчиком приобретается отдельно, только в редких случаях это устройство входит в комплект поставки. Никаких затруднений при этом, как правило, не возникает, поскольку все блоки имеют стандартные размеры и легко монтируются на типовом подрозетнике. К достоинствам этого варианта относят возможность выбрать любой понравившийся образец из предлагаемого рынком ассортимента. Это может быть простейшая электромеханическая модель или современный электронный модуль управления, имеющий опцию программирования режимов работы.

Теплоизоляция

Особенности монтажа под керамогранит обогревательной системы предполагают, не простое расположение матов под плитку, а предварительное расположение теплоизоляционных материалов.

Сначала требуется оценить состояние перекрывающих плит, место установки системы, чтобы подобрать подходящий теплоизоляционный материал.

1. Толстая теплоизоляция необходима, когда снизу находится холодное помещение. Здесь идеальным будет использование пенополистирола или пенопласта.
2. Тонкая теплоизоляция идеальная для уже подготовленного основания. Здесь применяют пенофол фольгированного вида, причем кладут его вверх поверхностью, которая отражает свет. Эта подложка поможет теплу поступать внутрь комнаты.

Утеплитель следует класть с некоторым расстоянием от стен, чем он будет толще, тем больше должен быть этот параметр. К примеру, пенополистирол кладут с расстоянием 10 см, пенофол – 5 см. Места, где утеплитель примыкает к стене, обрабатывают кромочной лентой. Она необходима для компенсации теплового расширения сырья.

Характеристики некоторых видов теплого пола

1. Нагревательный двужильный кабель СТСЕ-20 под керамическую плитку. Двужильный нагревательный кабель этой марки для устройства теплого пола заливается поверху стяжкой и может применяться для обогрева ступеней, кровли, трубопровода. Длина кабеля в стандартном изготовлении составляет 9 метров, общая мощность 180Вт или 20 Вт на погонный метр. Стоимость кабеля находится в пределах 1700 рублей. Производится в Индии.
2. Теплый пленочный пол под ламинат Q — term шириной 80 см, площадью 0,8 метра. Применение этого вида теплого пола позволяет осуществить быстрый и простой монтаж без проведения цементных работ. Мощность комплекта составляет 176 Вт. Производится в Южной Корее. Стоимость комплекта на сегодняшний день составляет 450 рублей.

Подготовка материала

К покупке материала стоит подходить серьёзно,
так как качество напольного покрытия напрямую
связано с качеством используемого стройматериала.

Какую плитку
выбрать

Какую плитку укладывать на теплый пол? Важное условие, это
ее повышенная плотность и твёрдость. Сегодня ассортимент напольной плитки для тёплого пола огромен — натуральный камень, керамогранит, монокоттура

Данный материал отвечает всем нормам и стандартам, предъявляемых к плитке для пола с подогревом

Сегодня ассортимент напольной плитки для тёплого пола огромен — натуральный камень, керамогранит, монокоттура. Данный материал отвечает всем нормам и стандартам, предъявляемых к плитке для пола с подогревом.

Она имеет большую толщину, чем настенная. Кроме того, должна быть без дефектов, так как это приведёт к неровностям поверхности и разнице в ширине швов. Лучше выбирать матовую или шероховатую, она меньше скользит.

При расчёте количества керамической плитки, нужно отталкиваясь от квадратуры площади, плюс 10% на бой.

Смотрите видео

Клеящие составы

Выбирая укладочный и
затирочный раствор нужно
учитывать его эластичность, теплопроводность. Клеить плитку на тёплый пол, можно следующими составами, которые
рекомендуют специалисты:

• «Церезит» (СМ-14 EXTRA, СМ-16,
  СМ-17, СМ-115);
• Knauf Flex – для укладки плитки на пол, в
  помещениях с высокой уровнем
  влажности.

Клеящие смеси для укладки кафеля на пол от компаний
Keramik, «Старатели», так же являются очень популярными. А затирку для швов необходимо подбирать в цвет кафеля.

Необходимые
инструменты

Приступая к кладке керамической плитки на теплый пол следует,
запастись необходимым инструментом:

• шпателем (зубчатым и обычным);
• правилом;
• крестиками выбранного вами размера для стыка швов;
• уровнем (большим и малым);
• рулеткой;
• резаком для резки кафеля;
• карандашом;
• скотчем;
• молотком.

Обзаведясь всем
требуемым материалом и инструментом, можно начинать наклеивать кафель.

Укладка

Дальнейший монтаж заключается в том, что необходимо расстелить на поверхности нагревательные элементы в пленке или сетке. Это делают в соответствии с инструкцией к выбранной модели. Если используются инфракрасные элементы, то зафиксировать их можно с помощью специального скотча, а нагревательный кабель на сетке можно зажать степлером.

Типовая укладка электрического теплого пола предполагает, что будет покрыта вся поверхность. Однако если необходимо создать только определенную зону, то нагреватели размещают на площади, которая превышает ее на 5 см с каждой стороны.

Все нагревательные маты или пленку располагают так, чтобы они не накладывались друг на друга. При этом стыки заделывают с использованием специальной ленты со светоотражающей поверхностью. Ее же можно применять и для фиксации всех необходимых элементов.

Далее, нужно установить термопару или другое устройство, предназначенное для измерения температуры, если это предусмотрено в конкретной модели

Обычно ее монтируют по центру помещения или в самом важном месте участка. При этом отвод проводов делают с той же стороны, с которой и подключают питание к нагревательным элементам

Все провода, входящие наружу, нужно поместить в специальную защиту, располагающуюся в месте монтажа плитки. Это необходимо для того, чтобы при расширении покрытия в результате нагрева их не повредило. Поэтому в комплект к подобным системам всегда включают специальные переходники.

Систему управления на данном этапе можно не устанавливать, но обязательно следует произвести пробное подключение и выполнить проверку на работоспособность. При этом дальнейший монтаж можно выполнять только после того, как произойдет полное остывание нагревательных элементов.

Пленочный теплый пол под плитку: монтаж

Плюсом именно пленочного пола считается максимальная среди электрических нагревательных напольных систем простота монтажа. Для этого не надо заново делать стяжку, выполнять капитальный ремонт помещения. Достаточно устроить качественную термоизоляцию, уложить пленочные секции, подключить их к электросети через регулятор и уложить плитку

При этом следует уделить внимание выбору состава для затирки плиточных швов – он должен подходить именно для пола с данным уровнем нагрева. Уточнить параметры эксплуатации состава можно у производителя и/или продавца

Пример расчета мощности такой нагревательной системы для ламината приведен выше (в обосновании выбора именно керамической плитки как идеального напольного покрытия для «теплого пола»).

Расчет инфракрасного теплого пола под плитку еще проще – достаточно лишь выбрать модель, которая будет по своим эксплуатационным характеристикам подходить для требуемого уровня обогрева помещения. Коэффициент теплопередачи плитки и плиточного клея (они очень близки) при этом можно не учитывать. Обычно инфракрасные теплые полы (пленочные) имеют мощность нагрева 150 или 220 Вт/м.кв., реже встречается показатель 240 Вт/м.кв.

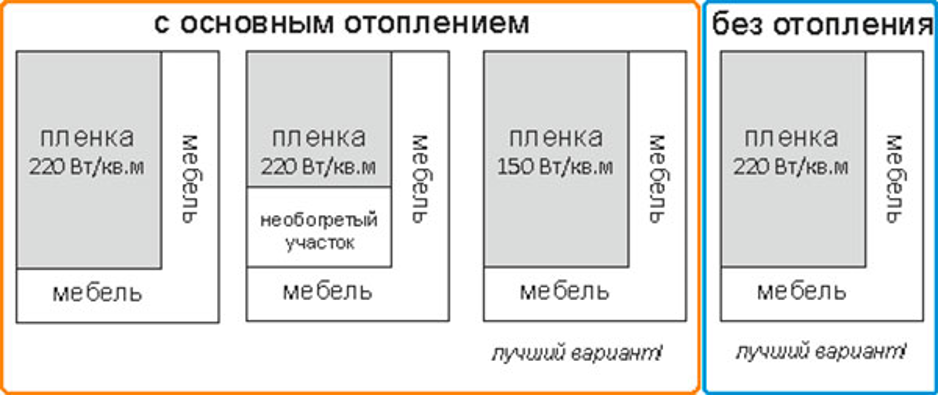

Стоит придерживаться изложенных на иллюстрации рекомендаций по выбору мощности нагрева инфракрасной пленки.

Монтаж осуществляют ОБЯЗАТЕЛЬНО на слой теплоизолирующего материала, лучше фольгированного, при этом фольгу укладывают отражающей стороной кверху, в сторону пленочного нагревателя. Это необходимо для того, чтобы инфракрасное излучение отражалось от фольги и шло в сторону обогреваемого помещения, а не грело плиты перекрытия.

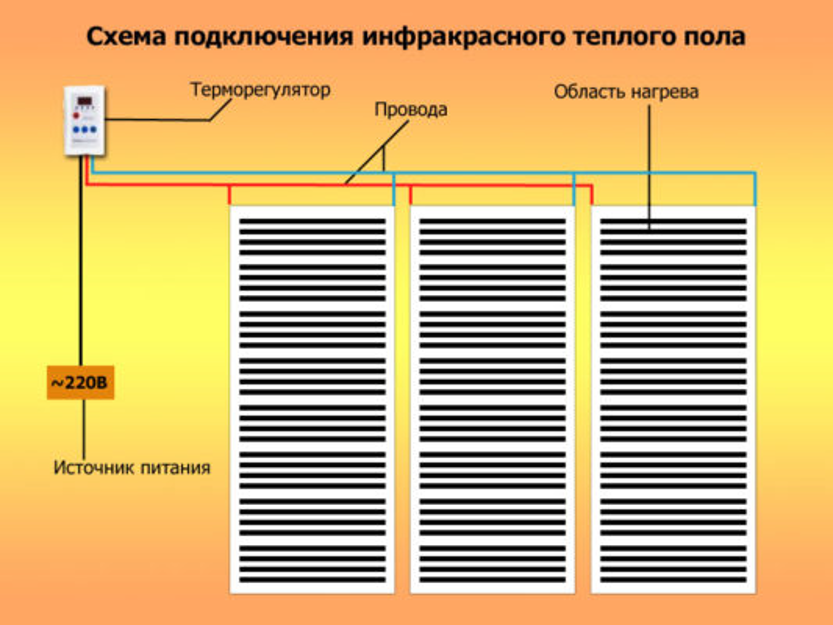

Подключение пленочного теплого пола выполняется по стандартной схеме, но и использованием специально разработанных с учетом всех особенностей инфракрасных систем регуляторов.

Приятным бонусом к выбору именно пленочного теплого пола является возможность быстрого ввода в эксплуатацию. Достаточно дождаться, пока просохнет плиточный клей, – и можно включать обогрев. Если же монтаж выполняется под ламинат, ожидание сокращается еще значительнее, систему можно включать сразу же после укладки напольного покрытия.

Инфракрасный пленочный пол под плитку

• Инфракрасная пленка отличается низкой адгезией (сцеплением с поверхностью) и если поверх нее положить ПВХ или керамическую плитку под стяжку, то весь слой попросту «поплывет». Если на такой пол случайно уронить тяжелый предмет, то стяжка с большой вероятностью треснет. Для увеличения адгезии пленочного инфракрасного пола между швами плитки делают вырезы и засечки, которые впоследствии нужно долго и кропотливо изолировать.
• Все разновидности клеевых составов и растворов для стяжки содержат щелочь. Это приводит к постепенному разъеданию пленочного нагревательного покрытия вне зависимости от толщины слоя. В результате повышается вероятность замыкания нагревательного контура электрополов.
• Биметаллический пленочный инфракрасный пол вообще не сочетается с керамической плиткой, под ней инфракрасное излучение теряет ряд своих полезных качеств.

Несмотря на сложности с обустройством пленочного теплого пола под кафель, существует технология монтажа, которую можно использовать при укладке плитки своими руками. Расходы на монтаж окупаются незначительным энергопотреблением пленочного ИК-пола, так на электроподогрев 1 кв. м. пола расходуется 35-55 Вт.

Монтаж пленочного теплого пола

1. Укладывается утеплитель (лучше всего использовать пенофол с одной фольгированной стороной).
2. Укладка электрополов инфракрасного типа своими руками выполняется отражающим слоем кверху. Продолжается монтаж скреплением листов лавсановым скотчем.

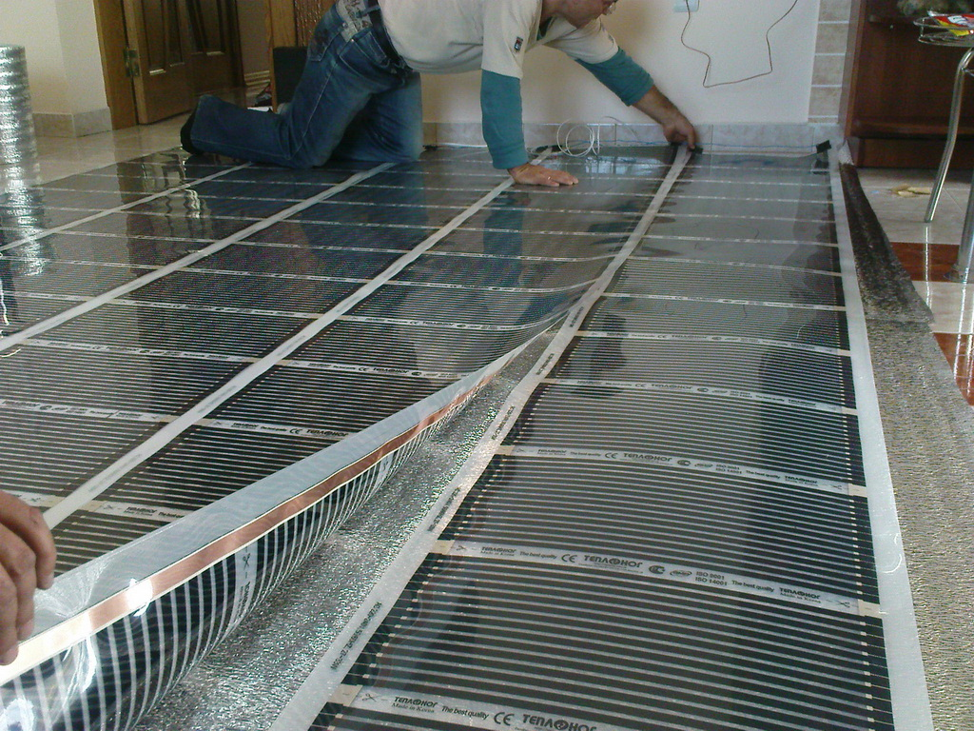

3. Пленку нужно аккуратно укладывать медной полосой вниз, двухсторонним скотчем скрепляя находящиеся рядом полоски. Укладка нагревательного пленочного контура выполняется одним слоем.

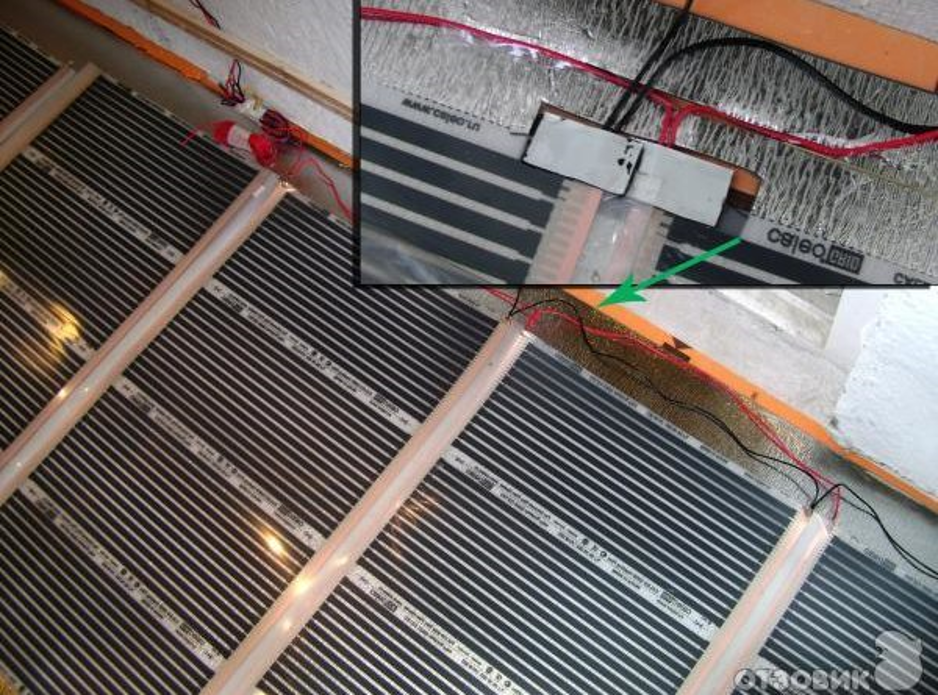

4. На срезе пленки крепятся клеммы, обеспечивающие контакт с кабелем питания.
5. На стене своими руками крепится терморегулятор. Это устройство должно быть расположено неподалеку от проводки.
6. К клеммам на пленке подключаются провода питания.
7. Пленка соединяется с питающими проводами, к клеммам подводятся провода питания и в местах соединения обжимаются пассатижами.
8. Устанавливается устройство для измерения температурного режима.
9. Выполняется подключение нагревательного пленочного контура к сети.

Укладка плитки своими руками

Технология, с ориентировкой на которую выполняется укладка пленочного ИК-пола под плитку своими руками, требует соблюдения алгоритма:

1. Производится установка гипсокартона или строительной ячеистой сетки. Толщина гипсокартонного листа не должна быть менее 4 мм.
2. Размечается поверхность пола с ориентировкой на схему размещения ПВХ или кафельной плитки. Устройство инфракрасного теплого пола под плитку позволяет укладывать ее как по диагонали комнаты, так и параллельно стенам.
3. Инструкция по укладке плитки своими руками позволяет начинать ее размещение с середины комнаты. В некоторых условиях допустимо смещать изначальную точку укладки облицовочного материала.
4. Выполняется подготовка плиточного клея, который должен быть совместим с системой теплых полов.
5. Учитывая разметку, начинается укладка плитки, можно начинать монтаж не только с середины комнаты, но и от наиболее удаленной от входа стены.
6. С помощью мягкого зубчатого шпателя клеевой состав наносится на плитку и пол, при этом слой клея должен быть тонкий – 3-4 мм.
7. Изделие плотно прижимается к поверхности пола и таким способом выполняется укладка всего напольного покрытия.
8. Для регулировки одинакового расстояния между плиткой используется специальный разделитель. Выступающий на швах клей сразу же вытирается.
9. У самой стены необходимо оставить небольшой зазор без плитки (около 0,5 см, так называемый «термический шов»)

В процессе укладки с помощью уровня нужно периодически проверять ровность плитки относительно друг друга.

Преимущества и недостатки такого решения

Тёплый электрический пол имеет свои плюсы и минусы, которые нужно обязательно рассмотреть перед принятием решения, чтобы определить, что является более существенным именно для вас.

К преимуществам можно отнести:

• возможность регулировать температуру с помощью специального терморегулятора, который идёт в комплекте;
• равномерный прогрев всей поверхности;
• возможность использовать как в качество основного, так и вспомогательного отопления;
• долгий срок эксплуатации;
• отсутствие необходимости в дополнительном оборудовании.

Но, конечно, есть и недостатки, так как идеальных напольных покрытий или дополнений к ним не бывает:

• довольно дорогое использование — во время нагревания тратится довольно большое количество энергии;
• необходимость приобретения некоторых дополнений, которые позволят увеличить уровень электробезопасности;
• возможность попадания влаги может привести к поражению током;
• создаваемое электромагнитное поле имеет отрицательное влияние на здоровье человека;
• деформация напольного покрытия, под которым установлен электрический пол.

Таким образом, стоит ли приобретать и устанавливать такую систему, решать исключительно вам. Ну а если вы уже приняли решение, то можно приступать к работе.

Выбор конкретной модели

Все теплые полы электрические цены имеют относительно небольшие. При этом существует просто огромное количество моделей, которые отличаются по своим параметрам и внешнему виду

Учитывая это, рекомендовать конкретный вид подобных систем просто не иметь смысла, но если монтаж будет выполняться собственноручно, то стоит обратить внимание на готовые системы, как говорится – «из коробки»

Они продаются со всеми необходимыми элементами и могут быть собраны за несколько минут. При этом производители таких изделий выпускают их из расчета на определенную квадратуру. Это позволяет создать теплый пол электрический своими руками даже начинающему.

Профессиональные мастера обычно советуют для подобных работ использовать пленочные изделия инфракрасного типа, поскольку они довольно тонкие, и защищены от влаги. При этом именно под плитку нужно приобретать изделия на углеродной основе, так как при повреждении она не подвергается коррозии, в отличие от биметаллических нагревателей. Однако легче работать с матами на основе сетки.

Заливка бетонной стяжки

Когда вы завершили укладку кабельного пола под плитку
(кафель) по определенной технологии, следует проверить работоспособность всей
системы. Если проблемы в функционировании отсутствуют, рекомендуется приступать
к созданию цементной стяжки. В случае если вы решили уложить не кабельный
теплый пол, а вариант на основе матов, укладка стяжки не требуется и можно
приступать непосредственно к укладке плитки.

Желательно сделать на стене соответствующую отметку о
требуемой высоте стяжки. Минимально допустимый слой равен 3 см, максимальная –
5 см. Раствор не должен иметь слишком густую консистенцию, в его составе должны
быть такие элементы: песок, цемент, щебень, вода в соотношении 4:5:0.9. Также
требуется добавить примерно 1% пластификатора (например, известь).

Чтобы сделать правильную стяжку, необходимо проследить,
чтобы раствор был распределен равномерно. Для перераспределения состава
допускается применение валика. После заливки требуется подождать несколько
суток, чтобы стяжка полностью высохла. Только после полного высыхания можно приступать
к укладке плитки.

Ложем плитку

Ниже представлена краткая инструкция. Если Вас интересует подробное и пошаговое пособие о том .

Для резки кафеля применяется ручной плиткорез. Перед резкой надо подготовить плитку согласно инструкции (предварительно замочить или протереть мокрой салфеткой). Если в кафеле надо создать фигурное отверстие для трубы, следует воспользоваться ручным резаком и наждачной бумагой для шлифовки отверстия.

Когда теплый пол будет установлен, нужно определить, по
какой схеме надо класть плитку. Как правило, данное решение обусловлено
дизайном квартиры и личными предпочтениями жильцов.

Краткая инструкция:

Разведите термоустойчивый клей для кафеля.
Шпателем нанесите клеевую смесь
Важно
убедиться, что пустых мест под кафелем не останется, иначе это станет причиной
износа.
Осторожно помещайте кафель на клей,
контролируйте при помощи строительного уровня, чтобы укладываемая плитка была
одного уровня. Между плитками вставляются крестообразные распорки из пластика,
которые позволяют соблюдать равное расстояние.. Когда мастер завершил класть плитку, можно дополнительно
залакировать поверхность

Это позволит увеличить срок эксплуатации кафеля и
улучшит его эстетические свойства

Когда мастер завершил класть плитку, можно дополнительно
залакировать поверхность. Это позволит увеличить срок эксплуатации кафеля и
улучшит его эстетические свойства.

Таким образом, самостоятельно произвести укладку плитки на
теплый пол не составит труда и начинающему мастеру. Для этого требуется
определиться с видом конструкции, а затем тщательно изучить предложенную
инструкцию по монтажу. Однако если вы не уверены, что способны самостоятельно
провести монтаж, или не полностью поняли технологию установки, лучше доверить
данную процедуру мастеру. Ошибки в технологии приведут к необходимости
демонтировать и повторно устанавливать конструкцию.

Инструменты и материалы

При обустройстве теплого пола потребуется следующий электромонтажный инструмент:

• бокорезы для нарезки проводов и снятия изоляции, отвертка и плоскогубцы;
• паяльник, используемый для лужения оголенных концов, а также припой и флюс;
• для прорубания штроб в полу и стене необходима болгарка с диском по камню или перфоратор;
• для прозвонки электрических цепей следует запастись измерительным прибором – мультиметром.

Инструменты для укладки теплого пола и слоя плитки

Помимо электромонтажных операций предстоят строительные работы, в ходе которых потребуются приспособления для подготовки и выравнивания стяжки. В состав типового комплекта кроме дрели с насадкой входят вместительная емкость и полный набор выравнивающего инструмента:

• шпатели обычные и зубчатые;
• правило нужной длины;
• валики и кисти для нанесения и выравнивания грунтовки;
• приспособления для разметки и контроля поверхностей: рулетка, строительный уровень, линейка и маркеры.

Укладка нагревательных матов под плитку

Для монтажа нагревательных матов под плитку понадобятся:

• нагревательные маты в нужном количестве требуемой мощности;
• термостат и термодатчик;
• монтажные кабели;
• плитка;
• клеящий раствор для плитки;
• Пенофол и демпферная лента;
• гофрированная труба;
• скобы крепёжные для нагревательного оборудования.

Всё можно сделать самостоятельно. Сложность ожидается только на последнем этапе, когда нужно укладывать плитку. Если нет уверенности в своих силах, можно позвать специалиста.

Этапы работы:

1. Следует тщательно подготовить черновой пол. Если неровности больше допустимых, нужно воспользоваться выравнивающей смесью. Пол заливают по инструкции, выравнивают. Затем необходимо дождаться его полного высыхания. Поверхность не должна иметь бугров или ямок.
2. Блестящей стороной вверх расстилают Пенофол. Если полы утеплять не нужно, теплоизоляцию можно не делать. В теплоизоляторе прорезают канавки для термодатчика. Если Пенофол не используется, сделать это надо в бетоне. Монтажные провода тоже прячут.
3. После монтажа термодатчика расстилают нагревательные маты. До стен должно оставаться расстояние 10-15 см. Под мебель без ножек или под габаритную бытовую технику нагревательные маты раскладывать нельзя во избежания перегрева.
4. Маты крепят с помощью скоб. Есть модели на самоклейке.

На этом монтаж нагревательного оборудования завершён. Теперь нужно специальным инструментом наносить плиточный клей таким образом, чтобы общая толщина матов и клея не превышала 2-3 см. В процессе укладки плитки нужно пользоваться пластиковыми крестиками для того, чтобы получились ровные швы.
