Установка трековых светильников и подключение своими руками

Подключение и установка

Большая часть трековых светильников реализуется в комплекте с необходимыми блоками и розетками для подключения, также к ним прилагается специальная схема, в которой подробно проиллюстрировано то, как должен осуществляться сам монтаж. Если же было приобретено устройство без них, тогда порядок действий будет таким:

Отключение электроэнергии во всем помещении. Это необходимо для безопасного демонтажа уже имеющихся осветительных приборов и правильного монтажа трековых устройств.
Теперь необходимо установить сами светильники на трековый корпус. Делать это необходимо в соответствии с инструкцией, которая прилагается к каждой модели.

Контакты треков и самих приборов нужно подсоединять через промежуточные контакты

Следует обратить внимание на то, чтобы кончики контактов выходили на сам шинопровод, в противном случае электрический ток не будет достигать приборов.

Следите чтобы провода, соединенные друг с другом соответствовали по цвету.

Теперь необходимо более подробно рассмотреть порядок установки осветительных устройств непосредственно на шинопроводе.

Данная работа выполняется по следующему алгоритму:

Каркас устанавливается и крепится либо скобами, либо подвесными элементами, в некоторых случаях допустимо крепление подвесными тросами.
Правильная установка электропроводки. Она заключается в расположении проводков светильников таким образом, чтобы они совпали с местом расположения самих треков.
Проводки, совпадающие по цветовой гамме скручиваются между собой.
Оголенные провода подлежат тщательной изоляции.

Теперь необходимо провести установку самого ранее полностью собранного осветительного прибора согласно схеме. Адаптер следует вставлять в специальную пазуху до появления характерного звука, который и станет свидетельством правильного монтажа.
На заключительном этапе необходимо отрегулировать угол падения света и интенсивность самого освещения.

Как видите, в монтаже трековых осветительных приборов ничего сложного нет.

Немного о точечном освещении

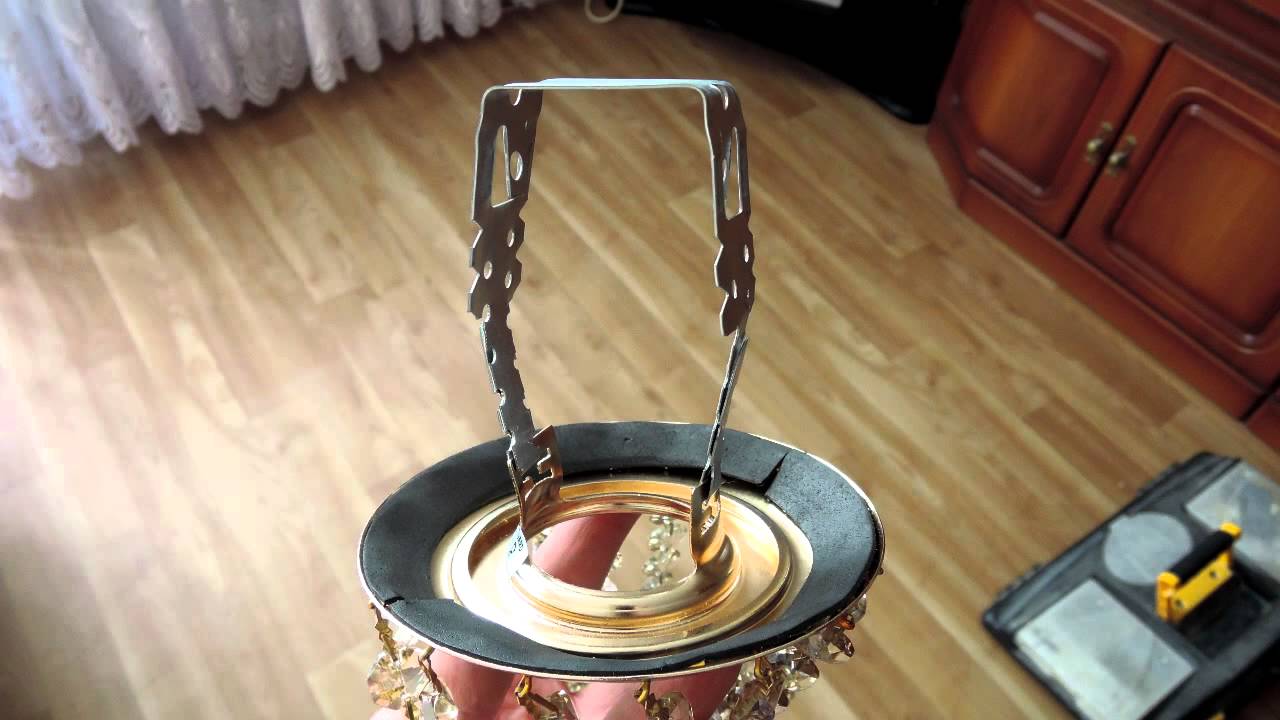

По своей конструкции точечные светильники, которые укрепляются вровень подвесному потолку, имеют лишь 30 градусов сектор освещения. Зато благодаря своей компактности, их можно монтировать достаточно плотно по всему потолку.

Для обеспечения надлежащей освещенности расстояние между рядами не должно превышать 1 метра, расстояние от светильника крайнего ряда до стены не – более 60 см. Цифры приведены для помещений с потолком высотой 2,5 метра. Учитывается требование, чтобы пересечение конусов освещенности от каждого спота было расположено на высоте, превышающей основную массу предметов в комнате.

Монтировать точечное освещение можно на подвесные потолки любого типа.

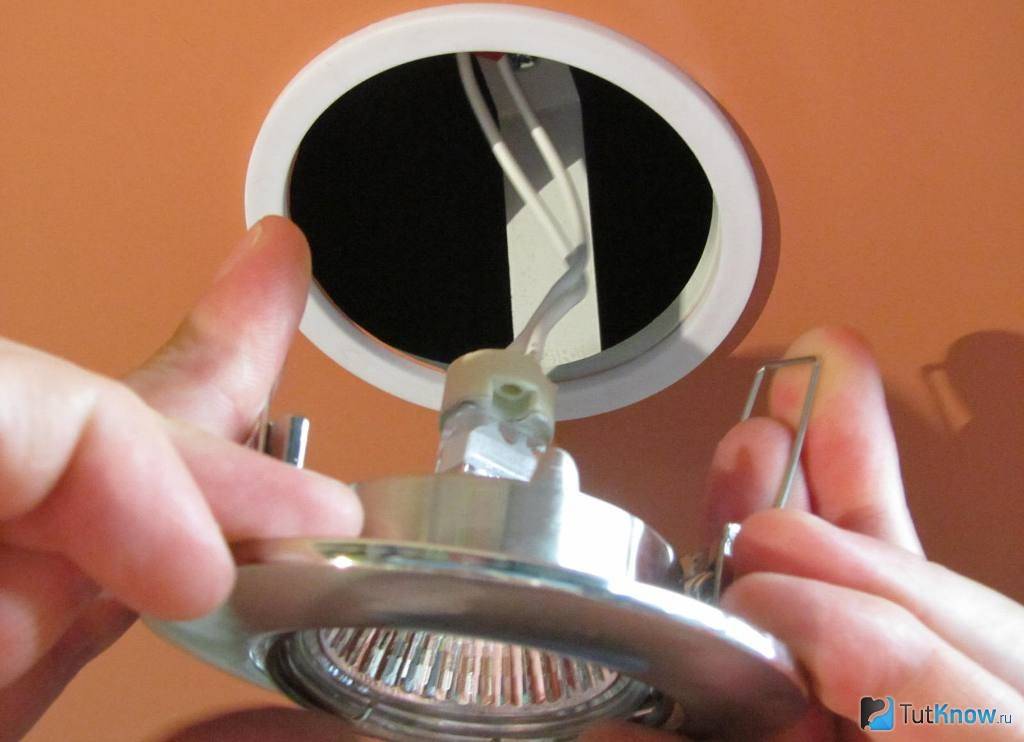

Установка точечных светильников в гипсокартон является наиболее простым и надежным вариантом, однако процесс монтажа никак не отличается и в случае с обшивкой потолка пластиковыми, алюминиевыми полосами или МДФ, за несколькими оговорками.

Только установка светильников в натяжной потолок должна производиться мастерами и установщиками.

Это связано с технологическими особенностями материала и тем, что необходимо с использованием специального оборудования произвести закрепление плотных вставок из термостойкого пластика в местах установки светильников. Эти вставки также препятствуют растяжению материала. Во всех остальных случаях монтаж можно произвести самостоятельно.

Особенности монтажных мероприятий

Установка трековых светильников также требует особого внимания. Зачастую такие системы реализуются комплектом, содержащим нужные блоки питания и вилки.

Если блока в наборе не оказалось, монтаж будет производиться так:

сначала в помещении отключаются источники питания;
далее на корпусную часть трека для светильников крепятся сами приборы;
присоединение контактов от изделия стоит производить посредством специальных контактов;
важно, чтобы концы каждого кабеля были выведены к торцам шинопроводов. Процесс упрощается тем, что каждому кабелю присвоен индивидуальный цвет, что исключает вероятность ошибок при определении фазы, нейтрала, заземления

Процесс упрощается тем, что каждому кабелю присвоен индивидуальный цвет, что исключает вероятность ошибок при определении фазы, нейтрала, заземления.

https://youtube.com/watch?v=M86QYL83BR4

Вам не придется разделять, обрабатывать провода. Сам процесс монтажа трековых светильников подобен установке точечных конструкций.

1. Работы начинаются с установки каркасной части. Она может быть закреплена с помощью специальных скоб или цепей подвесного характера. При этом возможно подвешивание трекинговых изделий с помощью троса.
2. После монтажа каркаса нужно начать мероприятия по электропроводке. Ответвление проводов происходит на места, в которых будет осуществляться монтаж трека.
3. Совпадающие по цвету кабели соединяются между собой.
4. Каждый токопровод, который оголен в месте контакта, должен быть тщательно изолирован в целях предотвращения риска короткого замыкания.
5. Далее нужно установить саму осветительную часть, собранную ранее. Для этого необходимо вставить в паз, предусмотренный самой конструкцией, электроадаптер. О том, что элемент подсветки стал на место прочно, вы узнаете, услышав характерный щелчок.

После этого вам останется только заняться регулированием падения светового луча и пользоваться лампой в свое удовольствие

В процессе проведения монтажных мероприятий и подключения системы стоит обращать внимание на то, что в адаптерах есть различия. Они могут быть предназначены как для левого, так и для правого подключения электропитания

Преимущества и недостатки

Трековые светильники смогли стать такими популярными на рынке осветительных приборов благодаря наличию многих преимуществ. К ним следует отнести следующие моменты, которые вы получаете при установке осветительных приборов на шинопроводе в своем доме:

формирование направленного освещения. В зависимости от типа линейной конструкции и вида светильника направленность светового луча может менять свою позицию или нет;

Направленность света

сочетание простоты и многофункциональности;
удобство в эксплуатации;
способствуют зрительному увеличению/уменьшению параметров помещений;
возможность установки на одном треке осветительных приборов разного дизайна, размера и формы. Различными даже могут быть технические характеристики лампочек. При этом демонтаж системы также довольно простой;
монтаж возможен на любой потолочной поверхности. Поэтому-то такие осветительные приборы и нашли столь широкое применение в современном мире;
простая установка комплектующей системы. Специалисты рекомендуют при установке системы использовать комплектующие и элементы крепления одной марки. Это позволит добиться большей прочности и стабильности, а также правильности работы трека;
наличие возможности поворота светильников в разных направлениях;
эффективность энергопотребления определяется источником света;
необычный дизайн конструкции. С помощью таких систем можно решить функциональные и декоративные задачи. Зачастую дизайн трека универсальный. Они отлично впишутся в любой интерьер помещения, будь то современный или старинный стиль оформления внутреннего убранства пространства.

Кроме того эти шинные системы не нагреваются в ходе своей работы, не создают шума и дают маленькое электромагнитное излучение, которое находится в диапазоне допустимых значений. Поэтому для дома это будет одним из лучших решений для организации полноценного функционального освещения в любой комнате.
Тем не менее, несмотря на столь яркие достоинства, трековая система имеет и свой недостаток. Правда, он один-единственный – высокая стоимость. Но если оценить то огромное количество преимуществ, с этим недостатком можно как-нибудь совладать.

Где применяются

Любое помещение должно быть качественно и полноценно освещено. Поэтому выбор осветительных приборов требует вдумчивого и взвешенного подхода. Для дома светильники могут выполнять не только функционально-осветительную, но и декоративную функцию.-* Причем, если в квартирах осветительная функция всегда превалирует над декоративной, которая является только дополнительной, то для культурных и развлекательных заведений правильно подобранное освещение играет ключевую роль в продаже. С поставленной задачей отлично справляются трековые светильники.

Треки в торговом зале

На сегодняшний день трековые системы освещения применяются в следующих областях:

освещение дома. В квартире или доме такие осветительные приборы используются для подсветки различных помещений. Но чаще всего их можно встретить на кухне, гостиной или спальне;-*
торговые залы;
выставочные центры;
развлекательные учреждения;
кафе, рестораны и бары;
музеи;
магазины.

С помощью трековой системы можно акцентировать внимание посетителей на определенных предложениях, товарах или площадках. Поэтому они очень часто встречаются в различных выставочных залах и музеях.
Наличие у таких светильников огромного перечня достоинств сделали их одними из наиболее популярных осветительных приборов современности

Конструкционные особенности

Конструкция прибора

Трековые системы освещения представляют собой устройства, состоящие из светильников, размещенных на шинопроводе. Они применяются для освещения самых различных помещений. Если раньше они встречались зачастую в торговых залах, то сегодня их стали активно размещаться в домах и квартирах.
Трековые светильники функционируют по принципу объединения в одну электромонтажную систему (шинопровод) нескольких однотипных осветительных устройств.

Отдельные треки соединяются между собой с помощью шинопровода, а также специальных суппортов. Шины представляют собой электротехнические модули, изготовленные из алюминиевого сплава. На шинах (шинопроводе) размещены группы контактов, с помощью которых осуществляется подключение к системе светильников трекового типа.
Отдельно стоит отметить, что электромонтажные суппорты могут иметь несколько разновидностей, которые отличаются между собой в зависимости от конструкционных особенностей системы и бывают следующих разновидностей:

Трансформатор

крестовидные;
гибкие;
прямые;
П-образные;
в форме буквы «Г»;
прямоугольные.

Каждая шина на своем конце содержит заглушку, которая выполняет утилитарно-декоративную функцию.
Шинные системы освещения в своей комплектации, как правило, имеют:

светильники. В них источником света могут выступать самые разнообразные лампочки;
токопровод;
трансформатор;
соединительные элементы;
устройства для подвески.

С помощью соединительных элементов такая система может размещаться на любой необходимой вам высоте. При этом вы можете включать и выключать светильники, входящие в эту систему, по отдельности.
На одном шинопроводе можно разместить осветительные приборы различного дизайна и мощности. При этом их количество, в зависимости от потребностей, может меняться, что в значительной мере расширяет область применения.
Такие шинные конструкции позволяют с легкостью перемещать светильники вдоль всей системы, меняя тем самым направленность света и степень освещенности той или иной области помещения.

Конструкционные особенности

Осветительные системы трекового типа являются устройствами, состоящими из нескольких источников света, расположенных на шинопроводе. Принцип действия таких современных приборов базируется на объединении однотипных осветителей в общую электромонтажную систему при помощи электротехнических модулей и специальных суппортов.

Размещаемые на шинопроводе контактные группы позволяют подключить систему трековых светильников и обеспечивают их надёжную работоспособность. Электромонтажные суппорты могут быть представлены несколькими основными разновидностями, заметно отличающимися конструкционными особенностями. На сегодняшний день выпускаются суппорты крестовидного, гибкого, прямого, П-образного и Г-образного, а также прямоугольного типа.

Трековые светильники

Концевая часть шины представлена простой утилитарно-декоративной заглушкой, а сама система включает в себя несколько основных элементов:

токопроводящую часть;
трансформатор;
элементы соединительного типа;
фиксирующие устройства.

Соединительные элементы, входящие в стандартную комплектацию, позволяют закрепить осветительную систему практически на любом типе поверхности, вне зависимости от высоты. Включение и выключение источников света, входящих в трековый светильник, может быть одновременным или раздельным.

Один шинопровод предназначен для размещения осветительных приборов, которые могут отличаться дизайном и показателями мощности. Количество источников света может быть изменено по потребностям, благодаря чему значительно расширяется область использования таких светильников.

Источники света легко перемещаются в разных направлениях, что позволяет обеспечивать в помещении необходимую область и индивидуальную степень освещенности.

УСТАНОВКА И ПОДКЛЮЧЕНИЕ ТРЕКОВЫХ СИСТЕМ

Монтаж трековых светильников относительно несложен, однако существует ряд моментов, которые необходимо прояснить до того, как приступить к его производству. Наиболее трудоёмкой является процедура установки несущей конструкции. Поскольку монтаж может быть накладным, встроенным или подвесным, техника его выполнения различна.

Монтажу должен предшествовать этап проектирования, на котором определяется расположение шинопроводов и их длина. При накладной установке необходимо произвести разметку на месте крепления.

Если в комплект поставки входят специальные монтажные элементы (скобы), следует отметить места их установки и крепления к потолку. В зависимости от массивности конструкции в сборе, включая светодиодные светильники, для крепления можно использовать дюбель – гвозди или анкерные болты.

Подвесные шинопроводы удобнее собрать на полу до подъёма и закрепления на подвесы. Конфигурация системы может быть различной. Для этого используются специальные угловые или крестообразные соединительные элементы, соединяемые между собой простым защёлкиванием.

Перед сверлением отверстий для установки элементов подвеса также необходима тщательная разметка в соответствии с заранее составленной схемой расположения элементов системы. Собранная на полу сконфигурированная система аккуратно поднимается и соединяется с элементами подвеса посредством специальных крепёжных скоб.

Место подключения электропитания трековой светодиодной системы определяется на этапе проектирования. Подключение осуществляется с торца шинопровода, для чего из него вытаскивается пластмассовая заглушка.

Завершается процесс монтажа процедурой установки трековых светильников. Эта операция, пожалуй, самая лёгкая. Осветительный прибор просто вставляется в пазы несущей конструкции и фиксируется защёлкой.

* * *

Соединение шинопроводов между собой

Шины соединяются между собой несколькими способами в зависимости от конечной конфигурации трековой осветительной установки и места подвода электропитания.

Первый способ – это удлинение шинопровода при помощи центрального коннектора. Для этого необходимо:

Поместить центральный коннектор между треков и снять с него крышку.

Подключить электрический кабель к контактной группе.

Соединить шинопроводы между собой, вставив центральный коннектор в оба конца.

Закрутить крепежные винты.

Сходным образом проводится подключение угловых коннекторов. Для того чтобы удлинить длину шинопровода без использования коннектора применяются обычные соединители.

Установка светильника в трек

После того как шинопровод установлен и к нему подведено электричество необходимо установить трековые светильники. Для этого они снабжены специальными зажимами, которые дают возможность крепления светильников к уже подвешенному шинопроводу.

Сначала необходимо перевести зажим в положение OFF (параллельно шине).

Выбирав расположение, необходимо вставить основание светильника в шинопровод и повернуть зажим на 90˚.

После установки необходимого количества светильников и регулировки угла их наклона, трековая осветительная система будет готова к работе.

Установка одиночного светильника производится при помощи специальной накладки, которая состоит из миниатюрного шинопровода и блока контактов.

Трековые светильники – что это

Сразу стоит выделить несколько его преимуществ:

Установка довольно быстрая.
Без особых усилий его можно разобрать и установить в другом месте.
Такие светильники можно использовать даже с резервным освещением.

Если говорить за его недостатки, то стоит выделить слишком высокую стоимость.

Свою популярность данный светильник завоевал благодаря своей простой конструкции. Также он позволяет избавиться от всех возможных проводов, а монтаж можно проводить уже в самом конце ремонта. Так что, если вы сделали ошибки во время ремонта и в вашем помещении не хватает света, тогда трековые светильники с легкостью могут выручить вас.

Установить их можно двумя способами:

На стену.
Потолок. Можно их устанавливать даже на подвесной потолок, некоторые умудряются их устанавливать внутри, создавая при этом необычное освещение.

Видео обзор трекового светильника

Выбираем диодную ленту

Самые популярные модели

Для подсветки лучше использовать светодиодную ленту 3528или 5050, которая не требует алюминиевый профиль для охлаждения. Его мощность не должна превышать 10 Вт/м.

Для белой оптимальной будет плотностью на SMD 5050 60 диодов на метр. Фактическая мощность может отличаться в ту или иную сторону, узнать её можно только измерением потребляемой силы тока.

Светодиоды 5050 могут быть недорогие на 13 Лм, и повышенной яркости на 19 Лм, маркируются как LUX (High class) люксовая. Она уже имеет потребление 14-15 Вт.Средняя яркость с диодами на 13Лм будет 800 Лм/м. что соответствует лампе накаливания на 60-75W.

С led диодами на 19Лм. яркость на 1 м. 1150 Лм., это эквивалент обычной лампочки на 90W.

Гибридные виды, RGB + обычные

Не покупайте на мало популярных светодиодах SMD 3014, 7020, 3020. Большая вероятность приобрести комплектующие низкого качества и с завышенными техническими характеристиками.

Так же существует светодиодная лента на 220В, подключениекоторой производится прямо в розетку с использованием простого выпрямителя. Еще она называется уличная и в жилых помещениях её нельзя использовать.

Если мощность велика или не вписывается в 10W /м. то её можно понизить регулятором на блоке питания.

Просто будет запас по мощности и дольше прослужит. Чтобы избежать установки на специальный светодиодный алюминиевый профиль, купите двойной ширины. Тогда потребуется радиатор для охлаждение только при мощности более 20W/м.

Выбор ламп для трековых светильников

По типу используемых ламп выделяют галогенные, люминесцентные, металлогалогенные и светодиодные приборы.

Галогенные – это самые дешевые лампочки для трек-систем. Их используют в торговых центрах. Свет близок к теплому солнечному. Срок службы составляет около 8 тысяч часов. Галогенные лампочки потребляют много энергии.

Более надежными и долговечными являются люминесцентные источники. Они экономно потребляют электричество, имеют высокую эффективность, широкий диапазон цветовой температуры и долгий срок службы. Недостаток – в колбе содержатся пары ртути, которые опасны для человеческого здоровья.

Для ровного и яркого освещения применяются металлогалогенные лампы. Их устанавливают в музеях, на выставках, в магазинах. В квартирах практически не используются из-за мощного светового потока. Недостаток – долгое время разогрева и включения.

Идет активный переход на светодиодные лампы. Они отличаются качеством, надежностью, экономичным энергопотреблением, равномерным и ярким светом, долгим сроком службы. Светодиоды стоят дороже других лампочек.

Выбирая светодиоды для трековой системы, следует соблюдать следующие рекомендации:

Нежелательно покупать приборы с группой светодиодных точек. Это говорит о низком качестве продукции.
Наличие одной ярко-желтой точки свидетельствует о том, что используется новое поколение диодных ламп. Эти изделия отличаются повышенной мощностью и способны заменить металлогалогенные лампочки 50 Вт.
Рекомендуется приобретать модели, в которых светодиод закрыт третичной оптикой. Это позволяет сделать распределение света более равномерным.

Чтобы правильно выбрать трековые системы освещения для дома, рекомендуется обратить внимание на следующие аспекты:

тип шинопровода – от него зависит максимально допустимое количество ламп;
тип лампы и цоколь;
количество фаз;
материал, из которого выполнен шинопровод;
цветовая температура лампочки;
рабочее напряжение;
надежность материала;
защита от влаги и пыли;
дизайн.

Светодиодные светильники

Светодиодные светильники являются лучшим выбором среди всех вариантов точечных светильников.

Они все чаще заменяют в современном интерьере традиционные потолочные люстры. Для натяжных потолков используются лампочки с цоколем GX53 и GX70. Они практически не нагреваются, что является большим преимуществом при выборе светильников для натяжных потолков, которые чувствительны к высокой температуре.

Также они прекрасно смотрятся с потолками из гипсокартона. Еще одно практически уникальное, удобное качество – поворотность. Точечные светильники могут быть поворотными, когда их цоколь встроен в дополнительное кольцо.

Это позволяет менять направление света в комнате. Также с помощью установленного диммера регулировать яркость. Таким образом, освещение комнаты становится максимально контролируемым.

Правила выбора

Источники света на шинопроводе следует выбирать отталкиваясь от некоторых важных факторов

В первую очередь необходимо обращать внимание на тип установленных приборов, мощность светотехники, обозначаемой в ваттах, и напряжение питания, указывающееся в вольтах. Второй важный момент — это количество фаз, источников света и цветовая температура

Немаловажным фактором является угол рассеивания освещения, яркость и цветовая передача лампочек, световой поток

Несмотря на разнообразие типов конструкций, следует уделить внимание способу крепления. Ценителям эстетики или людям, желающим выбрать приборы, которые идеально впишутся в интерьерную стилистику, нужно присмотреться к дизайну плафонов

Последний важный фактор — это ценовая политика. Отечественные производители и изготовители стран ближнего зарубежья предлагают большой выбор стильной, красивой, практичной светотехники по приемлемым ценам. Импортные изделия из Германии, Франции, Италии, Финляндии обойдутся немного дороже.

Особенности монтажа

Установка и подключение трековых систем освещения является достаточно простым процессом, который можно осуществить своими руками.

Светильник имеет легкий монтаж благодаря шинопроводу. При этом необходимо заранее определиться с используемым для этого креплением. Ведь для того, чтобы установить трековый прожектор, например, на подвесной потолок потребуется наличие определенных скоб, а подключение светильников на натяжной потолок – специальных цепей или тросов.

Установка данной осветительной системы может быть разделена на такие этапы:

Монтаж самого шинопровода. Здесь есть несколько нюансов. При сборке подвесной системы шинопровод придется смонтировать на полу. Установка накладной либо встроенной трековой системы возможна сразу на потолке. Для нарезки шинопровода, который может быть от 1-го до 4-х метров длиной, можно использовать обычную ножовку. Установка осветительной «базы» может потребовать использование внутренних стыков или поворотных углов (в зависимости от линейности конструкции). Элементы соединяются между собой простым защелкиванием, как показано на схеме ниже.

Если установка шинопровода предполагает использование тросов, то следует позаботиться о специальных скобах, которые служат коннекторами шинопровода с тросами. Троса могут быть длиной от 1-го до 5-ти метров, обрезать их и отрегулировать не составит труда. Подключение накладного трека требует ввинчивания шинопровода к потолку посредством саморезов в заранее сделанные с периодичностью в 20 см разъемы.

Подключение прожекторов. Подключить трековый светильник к уже собранному шинопроводу достаточно легко. Этот процесс заключается в защелкивании самих прожекторов в шинопровод с их последующим закреплением у основания около рейки шинопровода посредством поворотных элементов. Светильник (на адаптере) оснащен переключателем (колесиком или поворотным элементом), воспользоваться которым необходимо, если светильник не загорается при включении системы. Благодаря этому механизму идет подключение прожектора к одной определенной фазе питания (только в 3-х фазных шинопроводах).

Также узнать о том, как подключить осветительный прибор на треке, вы можете в этих видео:

Если планируется установка управляемого шинопровода, предполагающего использование светодиодных трековых ламп с управлением, то монтаж такой системы будет аналогичен обычным 3-фазным и 1-фазным шинопроводам. Однако подключение управляемого трекового освещения требует вывода контроллера. Его рекомендуют подключить к системе сенсорного регулирования уровня освещенности и цветовой температуры света.

Трековый прожектор может стать дополнением и в уже готовых системах. В данном случае требуется лишь объединение шинопроводов 2-х светильников путем их последовательного соединения с последующим подключением к электросети. Схема подключения такой системы предполагает правильное распределение уровня нагрузки между светильниками.

Вот и все, что хотелось рассказать вам об установке и подключении трековых светильников своими руками. Как вы видите, выполнить монтаж не сложно!

Будет интересно прочитать:

Как сделать освещение в доме
Как меньше платить за свет
Монтаж точечных светильников своими руками

Видео:

http://vopros-remont.ru/elektrika/montazh-tochechnyx-svetilnikov-v-potolok-svoimi-rukami/

Как установить и подключить трековые светильники

https://habr.com/post/401807/

http://led-obzor.ru/podsvetka-potolka-svetodiodnoy-lentoy-svoimi-rukami

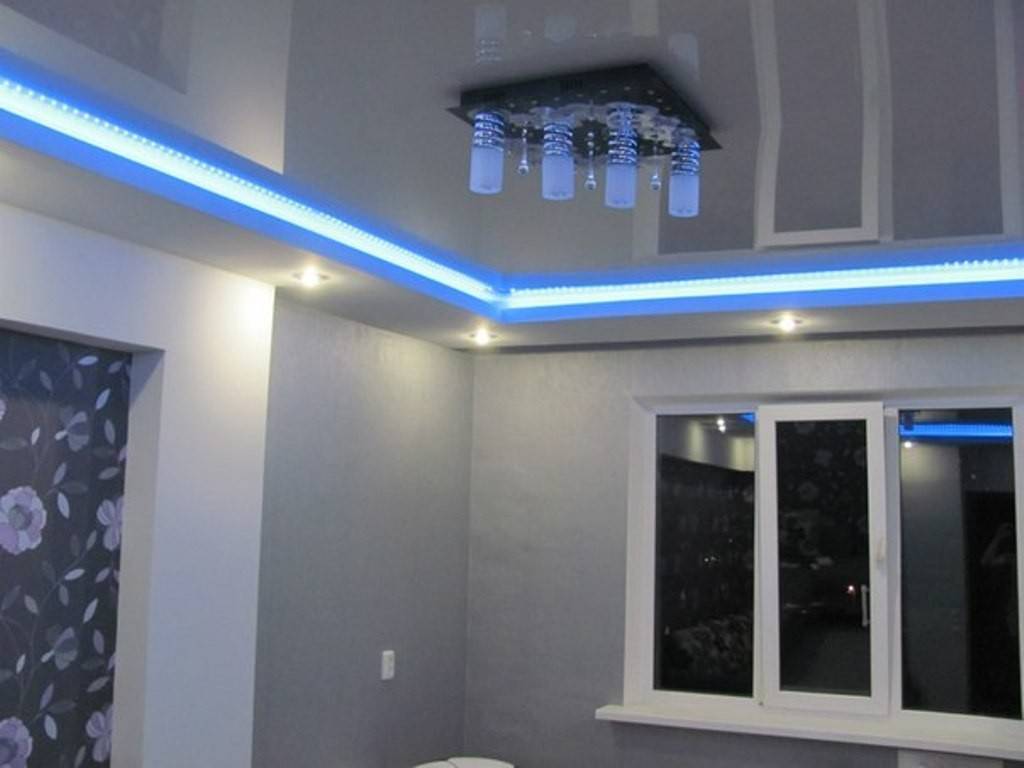

Потолок со светодиодной подсветкой, как сделать и фото

Места использования трековых светильников

Трековые светодиодные светильники используются преимущественно в профессиональных целях

Чтобы сконцентрировать внимание покупателей в супермаркетах на конкретных продуктах, используется специальное освещение. Благодаря правильному свету люди видят продукты даже на самых высоких полках

Такими светильниками можно подсвечивать ценники, товар и витрины в целом

Точно также трековые светильники используются в шоу-румах, развлекательных местах, где важно привлекать внимание – именно с этой целью созданы такие светильники

В интерьерах жилых помещений трековые светильники встречаются не так часто, как в магазинах. Дело в том, что в квартирах большой акцент делается на комфорте и функциональности. Если же вы хотите подчеркнуть интерьер и сделать так, чтобы декор бросался в глаза, то самые подходящие светильники в данном случае – трековые. Дизайнеры используют их в проектах интерьеров все чаще и чаще.
