Правила подбора проектора для оптоволокна

Основой всех систем оптоволоконной подсветки является проектор, он же светогенератор. Он представляет собой небольшого размера металлическую коробочку внутри которой находится галогеновая лампа, система охлаждения и несколько отверстий со светофильтрами разных цветов. Достаточно соединить оптические кабели с проектором в специальных отверстиях и закрепить специальными муфтами. Благодаря светофильтрам, получаются разные цвета световолокна, что позволяет получать разные цветовые эффекты.

При выборе проектора, следует обращать внимание на:

• Тип установленных ламп;
• Общую потребляемую мощность;
• Яркость излучения ламп;
• Наличие фильтров;
• Системы линз;
• Системы управления.

Благодаря последним, можно получить самые разные цветовые эффекты. Во многих инструкциях к проекторам и готовым системам оптоволоконных систем освещения есть инструкция, а также схема подключения оптоволоконных систем подключения кабелей. Это значительно облегчает весь монтаж особенно для новичков, которые впервые выполняют подобные работы.

Установка проектора не допускается вплотную к поверхности. Необходимо оставлять зазор для охлаждения всего проектора. Важен также температурный режим, не рекомендуется эксплуатация проектора при температуре окружающего воздуха выше 30 ᵒС.

Из чего состоят световые фонари

Строение светового фонаря

Световоды работают по такому принципу: свет аккумулируется в верхней сферической части, затем по отражающим поверхностям подается внутрь. Потери составляют от 10 до 40% на каждом метре трубы, до 40% на изгибах. Классический вариант светового туннеля состоит из таких частей:

• купол (круглое стекло, устанавливается со стороны крыши);
• кровельная часть;
• отражающая труба (непосредственно световод);
• рассеиватель;
• дополнительные детали – угловые адаптеры, лампы для ночного освещения, другое.

Преимущества

При правильной эксплуатации такие фонари имеют длительный срок службы

Устройства с каждым годом применяются все чаще. Дополнительное естественное освещение устанавливают в производственных помещениях и частных домах. Можно установить световод своими руками в домашних условиях. Монтаж занимает мало времени и сил.

Туннели позволяют сэкономить электроэнергию – по средним данным световоды позволяют тратить до 60% меньше. При правильной установке световодный фонарь служит 10 лет и более – гарантия производителя не менее 5 лет

Устройства теплоизолированы – летом не пропускает тепло, зимой холод (важно для жилых помещений, цветоводства и других)

Световые туннели просты в обслуживании. Есть возможность регуляции освещения. Из дополнительных функций – проветривание, классический светильник (зависит от модели).

Недостатки

При покрытии световода снегом его работоспособность может снизиться до нуля

При всех очевидных достоинствах подобные механизмы имеют несколько минусов, с которыми следует ознакомиться перед установкой. Световод – это устройство, аккумулирующее естественный свет. Поэтому для нормальной работы требуется достаточное количество времени – туннели не подходят для использования в местах с коротким световым днем.

Зимой также могут возникнуть сложности. Если купол будет покрыт снегом, работоспособность и светопропускаемость снизятся, иногда до нуля. Поэтому нужно либо устанавливать другой источник, либо своевременно очищать стекло.

Первоначальная установка имеет высокую цену. Хотя этот недостаток временный – обычный срок окупаемости 2-3 года, а время эксплуатации – более 10 лет.

Схема расположения и осветительные приборы для оптоволоконного света

Оптическое волокно бывает двух типов:

• стеклянное, гибкий стеклянный сердечник которого покрыт специальным защитным слоем;
• синтетическое, полимерная основа сердечника которого также может покрываться защитным слоем, а может оставаться «раздетой».

Различие между ними состоит в степени поглощения света и, разумеется, в цене. Каждый осветитель адаптирован к своему типу оптического волокна и, кроме лампы, может содержать дистанционно управляемые цветные фильтры и блоки управления для синхронизации совместной работы нескольких осветителей.

Какому типу оптического волокна отдать преимущество, зависит только от назначения света. Стеклянные оптические кабели передают свет на расстояние до 10 метров практически без потерь и их лучше использовать как осветительные приборы. Синтетическое волокно несколько хуже пропускает излучение, и его чаще применяют в качестве эффектного, декоративного света.

Интенсивность света на выходе из кабеля зависит не только от мощности осветителя и расстояния, но и от площади сечения самого кабеля. Максимальное количество оптических волокон выходящих из одного осветителя может достигать 250 штук, что вполне достаточно для реализации «звездного неба» или «светящейся занавеси».

Сверкая огранкой, светящиеся кристаллы терминалов обеспечивают все многообразие применений оптоволоконного света

Одни используются для подсветки предметов, другие ярким пятном света привлекают внимание, третьи служат для фиксации оптического кабеля в подвесном или натяжном потолке

Полностью меняем дизайн квартиры за счет изменения цвета ее освещения

Подсветка потолка: стильный элемент дизайна

Декоративная подсветка: роскошный интерьер своими руками

Светильники споты в интерьере: воплощение дизайнерских идей и задумок

Кованая люстра: секреты домашнего изготовления своими руками

Выбор светильников

При выборе светильников под освещение для дачи необходимо учитывать не только эстетическую цель, но и функциональную

Еще важно покупать такие приборы, которые дают достаточно света, но расходуют минимальное количество электрической энергии

Останавливаться на традиционных лампах накаливания нецелесообразно, поскольку они подвергаются перегреву, требуют много электричества и быстро выходят из строя. При этом, под воздействием отрицательных температур эти устройства могут взорваться.

В качестве альтернативы можно использовать:

1. Люминесцентные и галогенные устройства. Представляют собой современное решение с экономичным расходом электроэнергии и большим сроком службы.
2. Светодиодное освещение. Такие светильники отличаются от традиционных аналогов отсутствием уязвимости к нагреву, увеличенным сроком эксплуатации и повышенной яркостью. Устанавливая светодиодные приборы, можно вручную изменять интенсивность освещения, а также красиво декорировать различные элементы ландшафта.
3. Оптоволоконные светильники. Являются своеобразным «ноу-хау» в мире осветительных систем. Сфера их применения достаточно широка: основной или дополнительный свет, архитектурная подсветка, декорирование садовых водоемов, альпийских горок и других предметов ландшафтного дизайна. Работа системы основа на простом проекторе (он представляет собой источник света для оптоволокна), кабеле и резьбовых насадках. Используя один генератор, можно обеспечить светом большую площадь.

К плюсам оптоволоконного освещения следует отнести простоту установки и управления, большой срок службы и экономный расход электричества.

Сегодня популярными становятся стильные решения в виде тротуарной или люминесцентной плитки со светодиодами. Отдельные устройства способны аккумулировать энергию солнца днем, а затем выделять ее ночью.

Шаг 9: Устанавливаем нити

Соберём пучки. Например, 7х 85 см или 50x 55cm соединим с помощью термоусадочной трубки, чтобы держать их вместе. Повторим эти действия для всех остальных групп.

Возьмём 7x 85см нити и каждую прядь пропустим через отверстие на внутреннем кольце нижней пластины.

Повторим это для второго кольца и так далее, пока все волокна не будут установлены.

Вы должны протянуть все нити через одно отверстие! Это позволит гораздо лучше пропускать свет и монтировать нити в закрытый корпус.

Чтобы сделать равномерный срез торца, нагреем шпатель паяльной лампой до тех пор, пока он не будет достаточно горячий для плавки волокон.

Монтаж подсветки без продевания нитей

В случае монтажа подсветки без продевания все элементы подсветки будут выглядеть следующим образом:

Этот вариант несколько сложнее предыдущего, т. к. требует установки фальшпотолка из гипсокартона, фанеры, пенопласта либо другого листового материала, монтируемого между базовым потолком и полотном натяжного потолка. В нем последовательно делаются отверстия, через которые и будут протягиваться нити оптоволокна. Нити (или пучки нитей) закрепляются на верхней поверхности фальшпотолка. Их нижние концы будут упираться в полотно натяжного потолка, практически не имея возможности смещаться в сторону. На концы оптоволокна можно прикрепить несколько светодиодов, имеющих различную мощность. Это позволит создать эффект сияния крупных небесных тел (астероидов, комет и т. д.).

После установки фальшпотолка зафиксированные концы оптоволокна равномерно обрезаются. Это позволит им равномерно прилегать к поверхности нижнего полотна.

Создавая подсветку без продевания нитей, следует использовать полотна с максимальной светопропускной способностью.

Где применяется оптоволоконное освещение

Сфера применения волоконно-оптического света очень велика, он может быть использован там, где традиционные системы освещения находят различного рода препятствия:

• узкие места с недостаточным воздушным пространством для вентиляции;
• объекты и материалы, чувствительные к нагреванию и ультрафиолетовым лучам;
• места с повышенной влажностью и т.д.

Места с повышенной влажностью

Исключительным приоритетом пользуются осветительные системы на основе оптического волокна в местах, исключающих присутствие электрических цепей. С точки зрения безопасности, они могут находиться в контакте с водой, газом, воспламеняющимися материалами. С помощью оптоволоконного кабеля раз и навсегда решается вопрос с освещением ванных комнат, душевых кабин, саун и даже русской или турецкой бани, когда присутствие воды и водяного пара выводит из строя самые влагонепроницаемые светильники.

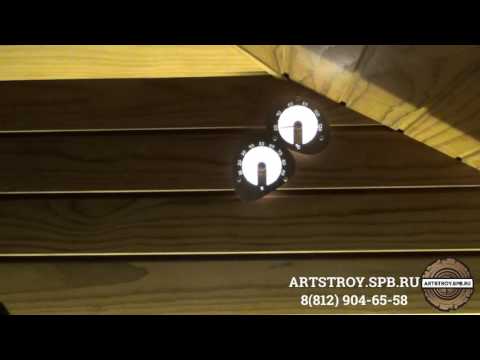

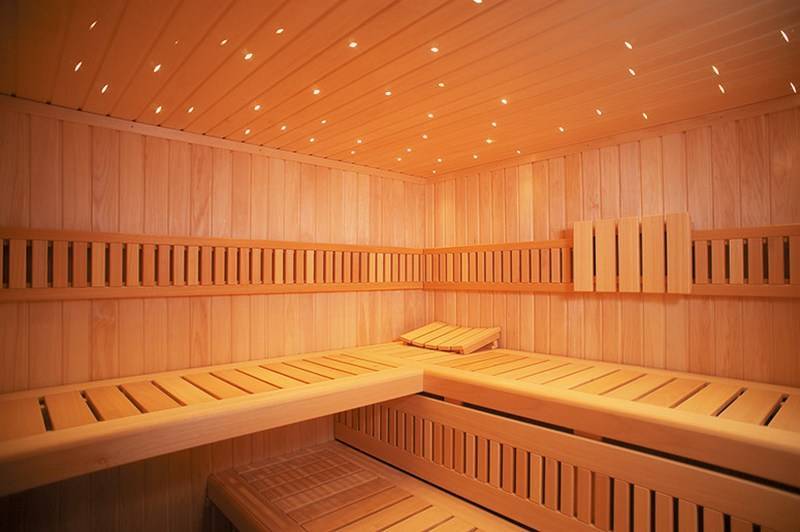

Оптоволоконное освещение для сауны

Оптоволоконное освещение для бани

Подсветка картин, ювелирных изделий, произведений искусства

Волоконно-оптический свет наиболее адекватно передает цветовую гамму предмета и им часто подсвечивают картины, драгоценные камни, произведения искусства, исторические находки, витрины частных коллекций, выставки произведений искусства.

Оптический кабель можно вмонтировать в каркас витрин и, используя различные направленного и рассеивающего типа терминалы, освещать объекты целиком или выделять характерные его части, создавать ореолы света вокруг произведений искусства. При этом, совершенно не нагревая замкнутое пространство витрин и не воздействуя ни тепловым, ни ультрафиолетовым излучением на находящиеся там предметы.

Оптоволоконное освещение фото

Подсветка бассейнов и фонтанов

Очень эффектно выглядит декоративное световое обрамление фонтанов, мостов и бассейнов, выполненное непрерывными светящимися линиями, находящимися в непосредственной близости к воде, сверкающей волшебной игрой отраженного света. Оптическое волокно прокладывают вдоль борта или по контуру бассейна и укрепляют с помощью специальных пластмассовых зажимов, а сам источник размещают в непосредственной близости, но недоступной воде нише, с возможностью дальнейшего обслуживания.

Оптоволоконная подсветка для бассейна

Оптоволоконное освещение в местах развлечений

Предметом множества дизайнерских находок может быть волоконно-оптический свет в интерьерах различных мест развлечений – ночных клубах, казино, кинотеатров, детских игровых площадок. Широкий простор дизайнерской фантазии в творении интерьеров офисов, квартир, баров и ресторанов.

Звездное небо и занавесь из «светящихся струй»

Для престижных салонов и магазинов специально разработана новая модульная система, интегрированная с оптическим кабелем, из которой можно изготавливать витрины, встроенные ниши, монтажные профили для стен и потолков. Такие витрины разрешают проблему с перегреванием и порчей размещенных внутри предметов и частую замену ламп. Элегантные, крепкие и универсальные, они могут быть приспособлены под любое помещение и вкус.

Потолок звездное небо оптоволокно

Подсветка с использованием оптоволоконных нитей

Ландшафтное освещение с оптическим кабелем

Нынче невозможно представить изысканный внутренний дворик или газон без подсветки. Традиционно используют внешние светильники с направленным светом для акцентированного освещения элементов архитектуры.

Дизайнеры, используя оптоволоконное освещение, предлагают свое видение архитектурного, эмоционального решения подсветки дорожек, мостиков и беседок непрерывными цветными линиями. Фантастически выглядят светильники в виде выдвигающихся светящихся столбиков, целиком состоящих из оптического материала, бросающих световые кольца на темный газон.

Оптическое волокно в ландшафтном дизайне

Вывеска и реклама

Чрезвычайно практичным является применение волоконно-оптического света в качестве светящихся вывесок и рекламных щитов. Оптическое волокно не подвержено воздействию атмосферных осадков, его можно мыть и стирать пыль, не опасаясь повредить кабель. Простота монтажа и легкость обслуживания, особенно в труднодоступных местах, где вывеска располагается на крышах домов или фасадах крупных заведений, заменяя время от времени лишь лампу в осветителе, позволяет оперативно и экономно восстанавливать первоначальный вид.

Однострочная вывеска, реализованная с помощью одного светящегося оптического кабеля, позволяет каллиграфически выписать название фирмы или ее логотип.

Монтаж подсветки с продеванием нитей сквозь полотно

В первую очередь, необходимо выбрать место для проектора. Не следует его полностью прятать под полотном потолка, ведь необходимость в замене лампы или в устранении какой-либо неисправности рано или поздно возникнет. Для его установки лучше всего подойдет гипсокартонная ниша, обрамляющая натяжной потолок. Можно использовать функциональный гипсокартонный короб или, на крайний случай, специальное углубление в стене. Во всех случаях необходимо обеспечить доступ к устройству посредством закрывающегося люка.

На следующем этапе крепим к поверхности базового потолка малярную сетку.

После этого нити оптоволокна следует продеть сквозь сетку в тех местах, где на плоскости натяжного потолка будут расположены светящиеся объекты.

Необходимо избегать резких перегибов оптоволокна, т. к. это может повлиять на качество подсветки.

После того как оптоволокно будет продето сквозь сетку, его свободные концы связываются, ровно обрезаются, а получившийся пучок подсоединяется к светогенератору. Подключив проектор к электрической сети, нужно убедиться в том, что все волокна светятся.

На следующем этапе можно приступать к установке натяжного потолка и к продеванию нитей сквозь его полотно. Первым делом следует закрепить один угол полотна на предварительно установленной багете. Учитывая, что полотно вначале крепится по углам помещения, необходимо прогреть его по диагонали и закрепить в двух противоположных углах. Теперь можно продевать нити, начиная с середины помещения. Сразу возьмите на заметку, что без помощника в этом деле не обойтись.

Отверстия в полотне можно делать нитями оптоволокна, обрезав их концы под 45°. Но в большинстве случаев проколы делаются обыкновенной иголкой или тонким шилом.

В каждое отверстие протягивается одна или несколько нитей (в зависимости от дизайнерской задумки). Концы нитей должны выступать на 15 см, но для удобства во время монтажных работ можно оставлять и более длинные концы.

Слишком сильно натягивать нити нельзя, лучше оставить запас их длинны. Это позволит легко вставлять и вытягивать пучок волокна из проектора, избежав многих неудобств, связанных с ограничением длины.

По мере того как нити будут продеваться сквозь поверхность полотна, следует прикреплять его оставшуюся часть к багете (не забываем, что первым делом прикрепляются углы).

После того как потолок будет смонтирован, нити, для надежности, можно закрепить на поверхности полотна с помощью прозрачного клея. Но делать это необязательно.

Оптоволокно можно оставить в виде коротких свисающих нитей.

При желании, после окончания монтажных работ нити можно обрезать. Некоторые обрезают их заподлицо с потолком, а кто-то оставляет светящиеся концы снаружи.

Для того чтобы создать эффект свечения более крупных звезд, концы оптоволокна следует ровно обрезать и запаять их края паяльником.

В конструкции одного потолка рекомендуется использовать нити различного диаметра. Это позволит сымитировать свет звезд, имеющих различную яркость.

Звездная подсветка с кристаллами Сваровски

Если считаете, что потолок вашей квартиры достоин самого лучшего оформления, есть решение, позволяющее сделать его подсветку идеальной. Мы имеем в виду хрустальные кристаллы Сваровски, способные идеально рассеивать свет от оптоволокна.

С помощью специальных армированных колец эти объекты крепятся к нижней поверхности натяжного потолка. Затем в них вставляются одна или несколько оптоволоконных нитей. Это позволяет получить несколько четких и ярких лучей, отбрасываемых в разные стороны. Благодаря кристаллам Сваровски можно создавать яркие созвездия и реализовывать не менее экстравагантные дизайнерские задумки.

Звездный потолок на основе оптоволокна

На сегодняшний день существует несколько способов, позволяющих создать потолок в виде звездного неба, с использованием оптоволокна и светового генератора. Все они подразумевают монтаж оптико-волоконных нитей и светового проектора.

Простейшим примером подсветки с использованием перечисленных компонентов является знакомый многим читателям светильник, шапка которого состоит из полупрозрачных волосков, переливающихся различными цветами. Внедрив похожие нити, имеющие различную толщину (0,5…3мм), в конструкцию натяжного потолка, можно легко сымитировать свет далеких звезд, обладающих различной яркостью. Оптоволоконные нити располагают в пространстве между основным потолком и полотном натяжного потолка. Иногда их выводят наружу, а иногда полностью скрывают под полотном.

Вывод оптоволокна сквозь полотно наружу гарантирует создателю потолка определенные преимущества. Они заключаются в том, что звезды на потолке горят намного ярче, их отчетливо видно даже в светлое время суток. Но знайте: если проектор, освещающий подобную конструкцию, будет выключен, то каждая нить (если она обрезана заподлицо с полотном) будет выглядеть темной точкой на потолке (особенно, если потолок низкий). Следовательно, если вам пришелся по душе подобный вариант, то реализовывать его следует совместно с нанесением фотопечати. Если нет такой возможности, то необходимо использовать полотна темного цвета. Следуя этим советам, вы сможете максимально замаскировать проколы в потолке.

Если вы решили не продевать оптоволокно сквозь полотно натяжного потолка, то свет «созвездий» идеально будет виден лишь в полной темноте, сияние получится слегка рассеянным. Зато целостность полотна в этом случае не пострадает, а торчащие из него нити не испортят внешний вид потолка днем. Для того чтобы свет казался ярче, следует применять оптоволокно большего диаметра (1-2 мм).

оптоволоконное освещение своими руками .
