Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

1. Для гаража площадью до 25–30 м

   2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

Как провести электричество на земельный участок: монтаж вводного устройства

Перед тем как провести электричество на земельный участок, нужно смонтировать вводное устройство. Оно обычно устанавливается на вводе в местную электропроводку и позволяет автоматически отключить подачу тока в том случае, когда в проводке обнаружена какая-нибудь неисправность.

Помимо этого, вводное устройство позволит отключить проводку на время проведения ремонтных работ или же в случае, когда она будет длительное время бездействовать, то есть когда в использовании ее не будет необходимости.

В многоквартирных домах вводное устройство обычно устанавливается на лестничных клетках или в тамбурах. А в небольших домах, которые имеют максимум два этажа, это устройство монтируется снаружи строения, на его внешней стене.

В качестве вводного устройства можно использовать плавкий предохранитель или же иную защитную конструкцию, например автоматический выключатель. В частном доме номинальный ток защитной аппаратуры не должен превышать 25 А.

Если в качестве вводного устройства будет использоваться плавкий предохранитель, то к нему нужно добавить коммутационный аппарат. Он представляет собой пакетный выключатель или рубильник.

Чтобы провести электричество на участок, как того требуют технологические правила, устанавливать любые предохранители, а вместе с ними однополюсные защитные автоматы разрешается только в фазовых проводах. На нулевых проводах такие устройства монтировать запрещено. Линию нулевого провода можно разрывать только в случае одновременного разрыва линий фазовых проводов.

Если будет однофазное ответвление, то придется устанавливать двухполюсные коммутационные или другие защитные системы. Можно также использовать и трехполюсную защитную систему, но только в том случае, если ввод планируется сделать двухпроводным или однофазным, и один из этих полюсов не будет функционировать.

Ввод электричества в частный дом: какие бывают виды и способы прокладки электропроводки

Продумав тип своего дома в плане его электробезопасности, а также выявив характеристики отдельных помещений включая подсобные строения и различные пристройки, куда также планируется проводка электросетей, можно приступить к созданию чертежа. Последний должен быть с четкой схемой проведения электропроводки в частном доме: от источника питания ко всем постройкам, а внутри них — уже к отдельным электроточкам.

Существует несколько видов электропроводов и способов их прокладки.

Открытая электропроводка укладывается непосредственно на поверхность стен или потолков с использованием специальных струн, тросов, роликов и изоляционных оболочек, электротехнических плинтусов и наличников.

Какие бывают виды электропроводки открытого типа? Открытая проводка может быть стационарной, передвижной или даже переносной. Обычно ее применяют при подведении электричества к участку от источника воздушной линии, а также используют при прокладывании кабеля от дома на участок к различным хозяйственным постройкам.

Скрытая электропроводка обычно применяется в больших домах. Провода обязательно заделывают в стены, предварительно уложив в пластмассовые трубы, короба и т. п. При этом электропровода заранее подготавливаются на специальных технологических линиях.

По правилам монтажа скрытая электропроводка размещается в конструктивных элементах строения: в стене, полу, потолке. Она может проходить по перекрытиям, в замкнутых каналах или пустотах. Иногда внутренняя проводка делается монолитной еще в процессе строительства дома, когда провода вмуровываются в перекрытия и перегородки. Скрытая проводка выполняется внутри помещений.

Тросовая электропроводка выполняется с использованием проводов, через которые пропущен специальный несущий трос. Помимо этого, можно применять проводку, выполненную с помощью установочных изолированных проводов или кабелей. Они обычно свободно подвешиваются или же, наоборот, жестко крепятся к специальным стальным несущим тросам.

При монтаже электропроводки в частном доме своими руками, если на тросовом проводе будет сделано ответвление, то нужно использовать специальные коробки, в которых находятся запасы тросов и проводов для возможного последующего соединения с отходящей линией.

Для ввода электричества в частный дом при помощи тросовой проводки используются также специальные натяжные муфты, анкеры и зажимы, с помощью которых гораздо проще производить монтаж подобной конструкции.

При подключении электричества к частному дому распределение электроэнергии в постройке и на участке начинается с подведения проводки от наружных сетей — источников электроэнергии. Как к многоквартирному, так и к частному дому или дачному строению электрическая энергия подходит с напряжением 220 В. Она движется по линиям распределительной сети, которые отходят от трансформаторной подстанции. К подстанциям эта энергия подводится обычно трехфазным током по трехпроводным линиям высоковольтных электропередач. Используются в такой проводке, как правило, три фазовых провода и один нулевой (нейтральный).

Особенности освещения

Освещение может быть общего и местного типа. Последнее устанавливается для подсветки конкретной области. Общее освещает полностью помещение.

Местное подразделяется на:

• Рабочее сфокусировано на конкретную зону: готовки еды, рабочего места, чтения и т.п.
• Точечное используется для привлечения внимания к каким-либо предметам: фасада дома, клумбы, фонтана, деревьев, мебели, картин.

Системы искусственного света используют не только для освещения помещений домов, но и для изменения восприятия окружающей среды:

• скрыть изъяны интерьера;
• расширить пропорции комнат;
• делить помещение на зоны.

В данное время существуют много различных оборудований для искусственного освещения, которые делятся на группы:

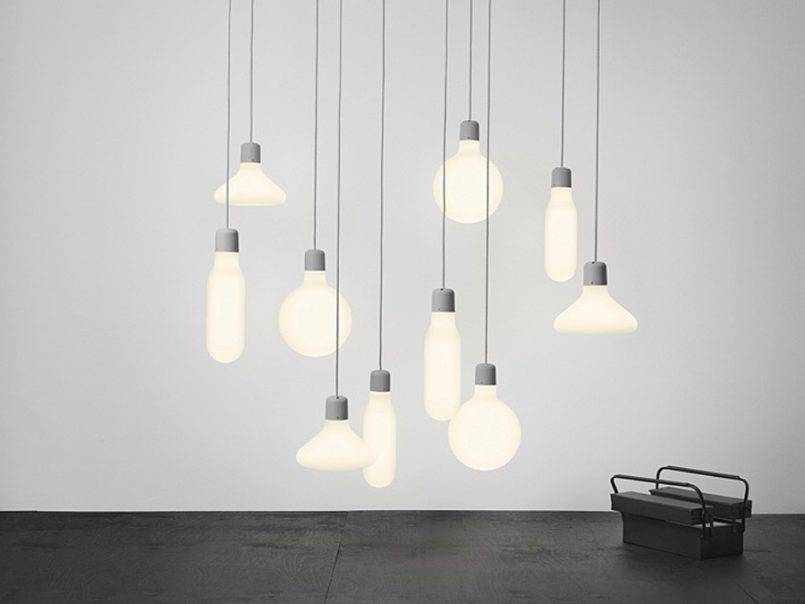

Простые лампы накаливания. Они уже долгое время не выходят из обихода и считаются более комфортными для зрения.

Галогенные лампы зачастую применяют для точечного освещения, потому как они направленно излучают свет.

Светодиодные лампы почти совсем не нагреваются. Плюс их в том, что они не излучают инфракрасных и ультрафиолетовых лучей. Они очень долговечны, но освещают хуже остальных. В основном они используются как ночное освещение либо в качестве красивой подсветки.

Как и какое сделать освещение для дома зависит от личных предпочтений. Любое освещение можно провести самостоятельно, нужно только определиться с количеством источников света, их типа и предназначением. Самое главное — перед работой отключить электропитание.

Подвод электричества к частному дому: как подключить вводное устройство

Подключать вводное устройство нужно с помощью проводов с сечением 4-6 мм2. Если будут использоваться провода с медной жилой, то их сечение может быть 2,5 мм2. Подключать эти провода к вводному устройству можно самостоятельно, но само устройство устанавливать и подключать к сети должен только специалист, в полной мере отвечающий за качество работы.

Во время подвода электричества к частному дому своими руками при подключении любого одно- или трехфазного вводного устройства без использования специальной коммутационной конструкции необходимо соединять нулевой провод с аналогичным проводом, который затем будет подходить к счетчику.

Соединять провода при монтаже вводного устройства можно с помощью скрутки. Но в этом случае нужно дополнительно пропаять место соединения или сварить провода между собой. Если жилы используемых проводов алюминиевые, то выполнить подобные мероприятия будет весьма проблематично. Поэтому нужно взять контактный зажим для электрического аппарата. Лучше всего использовать одногнездный зажим для проводов с сечением 4 мм2.

Как правило, такой тип зажимов применяется в осветительных приборах или в распределительных коробках. Контактные винты здесь должны иметь диаметр 4-6 мм. Если в одной конструкции будут соединяться провода, изготовленные из разных металлов, то каждый из них нужно закреплять с помощью отдельного винта.
