Обзор популярных паяльных станций

С видами уже определились, но как выбрать паяльную станцию для личного пользования чтобы не прогадать. Для этого стоит ознакомиться с краткими описаниями паяльных станций.

• ZD-99. Это традиционная паяльная станция с регулировкой температуры которую производитель поместил в компактном корпусе. Благодаря большой тепловой мощности в столь малом устройстве, вплоть до 48 В, пользователь может регулировать температуру пайки в диапазоне 150-450 градусов по Цельсию. Мощность подбирается с помощью регулятора – но к сожалению, в устройстве нет дисплея. Паяльник уверенно удерживается в руке, так как на рукоятке есть резиновые элементы.
• ZD-915. Высокая мощность (порядка до 80 В), позволяет быстро нагреватель паяльник до температуры в пределах 160-480 градусов по Цельсию. На эстетически выполненном белом корпусе расположен дисплей, отображающий заданную и текущую температуру. Паяльник имеет интересную форму пистолета.
• Lukey 702. В этом случае пользователь имеет дело с паяльной станцией 2 в 1, так как в наборе находится термовоздушный паяльник с регулировкой температуры. Этот вариант самый подходящий для тех покупателей, которые ломают голову над вопросом какая паяльная станция лучше. Корпус базовой станции устройства напоминает профессиональное оборудование. Стоит отметить, что оба типа паяльника могут работать независимо друг от друга. В комплекте находится набор сопел для паяльника с горячим воздухом. Устройство имеет высокую мощность – 750 Вт. Для обоих паяльников можно регулировать температуру в диапазоне 100-480 градусов по Цельсию, а текущая температура отображается на светодиодном индикаторе.
• ZD-912 48W. Это еще одна модель типа 2 в 1. Станция может запомнить до трех рабочих программ, причем для каждого паяльника. Подаваемый горячий воздух можно регулировать от 100 до 480 ?С, а температуру паяльника в диапазоне 200-480 ?С. Вся информация отображается на двух ЖК-дисплеях. Устройство было помещено в компактном, но вызывающим доверие корпусе.

Остались вопросы? Узнать больше о выборе паяльной станции вы можете из видео к этой статье. Приятного просмотра и удачных вам покупок!

Какую паяльную станцию выбрать?

Выбор устройства зависит от множества факторов, которые необходимо учитывать

Я советую обязательно обращать внимание на следующие критерии:. Нагревательный элемент, его вид и тип

Они представлены нихромовыми и керамическими вариантами. Первый вариант является более бюджетным, однако не подлежит длительному и регулярному использованию. Если вам нужно что-то смастерить дома — смело покупайте, однако в производственных целях лучше выбирать керамический вариант

Нагревательный элемент, его вид и тип. Они представлены нихромовыми и керамическими вариантами. Первый вариант является более бюджетным, однако не подлежит длительному и регулярному использованию. Если вам нужно что-то смастерить дома — смело покупайте, однако в производственных целях лучше выбирать керамический вариант.

Такой элемент также имеет свои слабости, а именно — не переносит неравномерное нагревание и может даже треснуть. Однако наличие термостабилизации в устройстве станции будет способствовать его долговечности и прочности

• Интервал регулировки температуры. Тут уже вопрос напрямую зависит от целей использования паяльника, но в любом случае, чем шире будет температурный диапазон -тем лучше и функциональнее устройство.
• Время нагревания. Также немаловажный момент, обеспечивающий удобство в работе. Опять же, чем время меньше — тем лучше.
• Мощность прибора. Один из самых важных критериев, обеспечивающий качественную работу. Для того, чтобы подобрать аппарат с нужной мощностью, необходимо заранее знать, для чего он впоследствии будет применяться. Особенно внимательно следует выбирать мощность при необходимости работы с электроникой и чувствительными приборами, такими как смартфоны, ноутбуки и т.д. В таком случае вполне достаточно 40-70 Ватт, но лучше все-таки оставлять некоторый запас.
• Напряжение также имеет значительную роль. Если вы планируете работать только с чувствительными схемами, я советую выбирать низковольтные варианты, которые не смогут повредить плату.
• Эргономичность: размер, вес, форма. Тут уже каждый выбирает на свое усмотрение.
• Пригодность к ремонту и возможность замены деталей.
• Комплектность.
• Ценовая категория.

Также следует обращать внимание на тип устройства. Бесконтактная пайка используется для демонтажа деталей и помогает выполнять работу в труднодоступных местах, однако при работе с мелкими деталями не всегда является удобной

Если вы выбираете между аналоговыми и цифровыми аппаратами, лучше выбирать цифровые, поскольку они обеспечивают лучший температурный контроль.

После покупки станции, если в комплект не входили дополнительные жала, советую их приобрести. Различные конфигурации помогут подбирать нужный вариант для определенного вида работ.

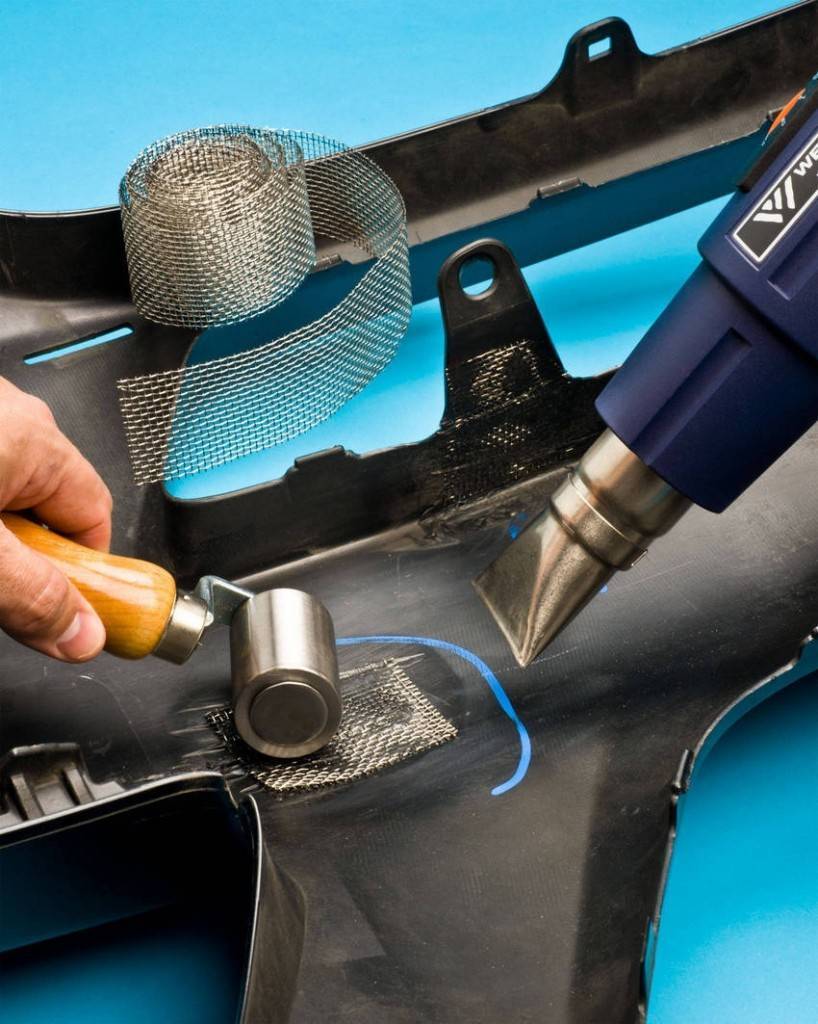

Достоинства паяльника для пайки бамперов

Бампер – это деталь автомобильного кузова, которая не редко повреждается. Менять поврежденную от аварии деталь дорого, да и не всегда необходимо – в наши дни существует много аппаратов для исправления искривления пластика автомобиля. Паяльная станция помогает выполнить ремонт.

Существует 3 стадии нагревания пластика:

• Пластичность (возможно менять форму предмета);
• Плавление (можно соединить детали);
• Разрушение (шов ненадежный, эксплуатация невозможна).

Для бамперов подходит термовоздушная станция, традиционный паяльник и станция с феном. Конечно, ремонт можно выполнить самостоятельно, но лучше, если ремонтом любимого автотранспортного средства займется мастер.

Как правильно выбрать паяльник: характеристики

В этой статье будут рассмотрены только электрические паяльники для пайки проводов и радиодеталей. Основным условием, перед тем как выбрать паяльник для дома является его вес. С тяжелым паяльником будет неудобно ориентировать кисть при работе, рука быстро устанет.

Паяльник с конусным жалом

Поэтому вес паяльника для удобной и длительной работы должен быть небольшим. Фирменные паяльники имеют вес всего несколько десятков грамм и приличную мощность. Перечислять названия фирм не имеет смысла, так как их великое множество. Выбирать электрические паяльники нужно по ряду его технических характеристик, дизайну.

Ручка паяльника сильно влияет на длительность работы и качество пайки. Ручка может быть изготовлена из пластика, эбонита и из дерева. Пластиковые ручки могут нагреваться, что создает неудобство в работе. Есть пластиковые ручки с отверстиями, для выхода горячего воздуха. Для паяльников с мощностью до 30 Вт этот параметр не критичен, так как пластик при такой мощности сильно не нагревается.

Для больших значений мощности паяльника ручка должна быть эбонитовой или деревянной. Эбонитовая ручка достаточно тяжёлая, но для паяльников большой мощности это допустимо. Деревянная ручка легче эбонитовой, и обладает прекрасным теплоизолирующим свойством, но имеет не красивый дизайн.

Отечественные паяльники с деревянной ручкой

Нагревательные элементы бывают двух видов. Это нагревательный элемент из нихромовой спирали и керамический нагреватель. Паяльник с обычной спиралью из нихрома имеет слюдяные слои, на которые наматывается спираль. Поверх спирали наматывается еще слюда.

Паяльники с керамическим нагревателем более технологичен, но он имеет недостаток. Керамика хрупкая, боится падения. Но если обращаться с таким паяльником бережно, то он прослужит долго. Если сгорает спираль нихрома, тогда ее намотать самому проблематично. Керамические нагреватели имеются в продаже. Их замена не составит труда.

Жало паяльника — это рабочий инструмент, от которого зависит качество пайки и долговечность паяльника. Жало обычно изготавливается из меди. Жало из меди со временем обгорает, появляются раковины. Его обрабатывают мелким напильником до первоначального вида. Существует также жало несгораемое, которое имеет более длительный срок службы.

Жала для разного типа паяльных работ

Паяльники с несгораемым жалом выпускают зарубежные фирмы, отечественных паяльников с таким жалом не наблюдается. Жало может быть заточено под, плоскую отвертку или под косой срез. Жало заточенное под срез или плоскую отвертку используют для пайки проводов. А коническим жалом удобно паять радиоэлементы на печатных платах и тонкие провода. Жало может быть съемным и выдвижным.

Выдвижное медное жало по мере обгорания затачивают и выдвигают до необходимой длины. Обгорает жало не только на конце, но и по всей длине. Поэтому его нужно периодически снимать и чистить от нагара. Иначе оно настолько прикипит, что снять его будет не возможно. Съемное жало достаточно легко меняется новым. Для подавляющего вида работ используются прямое жало. Для точечных паек жало изгибают под углом 60 на треть длины.

Классификация аппаратов

Итак, паяльники могут быть разного типа. Так, для ремонта пластиковых запчастей или бамперов лучше брать термовоздушные паяльники. Они паяют с помощью горячего воздуха. Для снятия или монтирования современных схем предпочтение лучше оказывать импульсному паяльнику. Мощным считается индукционный паяльник. Для ремонта телефонов, ноутбуков применяют инфракрасный аппарат. Приобрести паяльные станции можно здесь http://expert-pro.com.ua/category/payalnoe_oborudovanie/payalnye_stantsii/. По типу пайки они могут быть бессвинцовые и свинцовые. Последние имеют модуль, регулирующий температура жала паяльного, поэтому работа получается более качественной (фото 1).Чтобы выбрать нужную модель паяльной станции, нужно сначала определиться с областью ее использования, а также техническими особенностями. Для дома чаще всего берут обычные паяльники. Но они могут перегреть деталь и испортить ее. Поэтому целесообразней покупать паяльную станцию. Они могут быть цифровые. В такого типа станциях специальные программы контролируют нагрев жала, поэтому работа получается очень качественной. Есть модели аналоговые. Они стоят дешевле, но, работая с ними, нужно постоянно контролировать температуру жала (фото 2).

Выбор паяльной станции

На сегодняшний день существует широкий ассортимент данных устройств в России. В связи с эти выбор паяльной станции – это трудная задача не только для начинающих радиолюбителей, но и для опытных мастеров.

Современная техника постоянно совершенствуется и развивается. Особенно наглядно это происходит с ее размерами, которые постоянно уменьшаются, а вместе с этим увеличивается трудоемкость ее ремонта.

Схема паяльной станции на основе ATmega8.

Итак, паяльные устройства можно разделить на следующие разновидности:

• контактные;
• термовоздушные;
• комбинированные термовоздушные;
• демонтажные;
• инфракрасные.

Общих правил при выборе станции не существует. Все зависит от задач, которые ей предстоит решать. И в каждом конкретном случае будет свой рейтинг лучших устройств.

Назначение

Конечно выбор напрямую зависит от применения устройства. Как уже было отмечено выше, в профессиональных мастерских отдают предпочтение инфракрасной паяльной станции, а вот для дома можно рассмотреть более простые варианты.

В то же время оправданной будет покупка устройства с большой мощностью, поскольку основным критерием в работе является температура жала и ее стабилизация.

Если необходимо работать с мелкими деталями, тогда стоит рассмотреть оборудования с паяльным феном.

Ремонтопригодность

Нередко происходит, когда при частом использовании с жала стирается защитное покрытие.

При пайке пользуются флюсом и оловом, которым необходимо залудить жало. Сделать это, если покрытие выгорело, невозможно. В связи с этим необходимо заранее рассматривать возможность покупки новых жал, а также их качество.

Электрическая схема станции для пайки.

Однако все равно лучше, в первую очередь, при выборе обращать внимание на то, для чего нужна паяльная станция. В выборе оборудования для электролаборатории, где пайка будет осуществляться постоянно, целесообразно рассмотреть более дорогие и надежные варианты

Температура

Существует широкий ассортимент оборудования по технической части паяльного устройства, что существенно усложняет вопрос: как выбрать паяльную станцию. В первую очередь целесообразно определиться с техническими особенностями прибора.

Любители заниматься ремонтом в домашних условиях могут использовать и обычные паяльники. Однако они могут перегревать микросхемы, что приведет не к их починке, а наоборот. В связи с этим температура является важным критерием.

При работе с массивными приборами и электрооборудованием мощность очень важна.

Тем не менее иногда ее избыток может приводить к:

• перегреву деталей;
• деградации покрытия жала;
• выходу из строя нагревательного элемента;
• перегреву дорожек;
• снижению качества пайки.

Часто задаваемые вопросы

Вопрос №1. Для чего к паяльной станции прилагается фен и можно ли отказаться от него в целях экономии?

Вопрос №2. Какие жала лучше выбрать в качестве запасных элементов?

К сожалению, жала одних производителей не всегда подходят к паяльникам других марок. Одними из лучших по качеству считаются жала НАККО, подходящие к большинству распространенных паяльных станций.

Вопрос №3

Насколько важно наличие термостабилизатора в комплекте станции?. Термостабилизация является важнейшей свойством паяльного оборудования

При наличии такой опции температура набирается плавно и быстро

Термостабилизация является важнейшей свойством паяльного оборудования. При наличии такой опции температура набирается плавно и быстро.

Вопрос №4. Каким образом можно «спасти» жало паяльника при обгорании на нем канифоли?

При образовании на наконечнике черного налета от обгоревшей канифоли можно попробовать снять его при помощи смоченной в глицерине губки. При выборе паяльника следует убедиться в их наличии в комплекте оборудования.

Вопрос №5. Для всех ли видов работ с чувствительной электроникой можно использовать термовоздушные станции?

Станции такого типа применяются для работы чувствительных электроприборов, смартфонов, планшетов и других современных гаджетов. Тем не менее, «термовоздушки» нельзя использовать для работы с крупными BGA-микросхемами.

Технологические особенности применения паяльных станций

В зависимости от типа выполняемой пайки, устройства подразделяются на 2 категории — свинцовые и бессвинцовые.

Оборудование для свинцовой пайки оснащено модулем, регулирующим уровень нагрева жала. Это могут быть как приборы, работа которых базируется на электроэнергии, так и станции индукционного типа.

Характерная особенность индукционных станций заключается в том, что их работу обеспечивает переменное магнитное поле.

Видео:

При этом каждый элемент пайки обрабатывается с различной мощностью, выбор которой осуществляется автоматически, так как прибор самостоятельно определяет теплоемкость компонента пайки.

Использование индукционных станций для пайки удобно в управлении и отличается высокой теплоотдачей.

В тех случаях, когда необходимо сделать пайку мелких элементов схемы или труднодоступных компонентов, применяют способ бесконтактной пайки. К бесконтактным относятся термовоздушные и инфракрасные паяльные станции.

Основная сфера применения станций инфракрасного типа — компьютерные схемы и материнские платы.

Станции термовоздушного типа работают по принципу точечной передачи горячего воздуха, поэтому с их помощью можно легко прогреть труднодоступные элементы, не задев при этом соседние контакты.

Именно этот вид паяльных устройств применяют обычно в мастерских по ремонту бытового электронного и мобильного оборудования.

Способы управления паяльным оборудованием

Учитывая, что паяльные станции — это один из главных инструментов в сфере производства электроники, и уровень потребности в них высок, были созданы многофункциональные приборы, сочетающие технические возможности оборудования различных типов.

Такие устройства отличаются подключением нескольких модулей, позволяющих применять контактную или бесконтактную пайку, а также использовать несколько насадок и наконечников.

Устройства аналогового типа требуют постоянного контроля, потому что при достижении определенной температурной отметки, их необходимо отключать, чтобы не перегрелось паяльное жало.

С другой стороны, после отключения устройства температура падает, и чтобы осуществить пайку, необходимо опять дождаться ее повышения.

Видео:

Устройства цифрового типа работают благодаря соответствующему программному обеспечению, которое обеспечивает контроль температуры нагревания жала автоматически.

А значит, цифровой способ контроля обеспечивает более стабильный и точный уровень поддержания температуры, чем аналоговый.

Типы паяльных станций

Контактные агрегаты для запаивания

Станции такого типа по своей конструкции и внешнему виду походят на паяльник с электронным блоком для регулирования температуры. Контактные установки по типу используемого припоя разделяются на два вида:

• для работы со свинцово-оловянными составами;
• для работы без использования свинца.

Станция паяльная контактная ProsKit отличается компактными размерами и удобством в работе

Цифровые и аналоговые паяльные станции

Паяльная установка STAYER 55370 предназначена для пайки проводов и работы с электроникой

По принципу работы управляющих блоков паяльные установки разделяются на два типа. Регулирование нагрева в аналоговых станциях выполняется таким образом:

• работа нагревательного элемента продолжается до тех пор, пока температура сердечника паяльника не достигнет установленного значения;
• при понижении температуры сердечника ниже установленного предела происходит подключение нагревателя и повторный нагрев жала.

Работа паяльника регулируется электромагнитным реле, управляющееся термодатчиком и электроникой. Основное достоинство аналоговых установок — доступная цена. Среди минусов можно указать на невысокую точность, порой являющуюся причиной перегрева жала, из-за чего спаиваемые элементы нагреваются слишком сильно, а само жало требует замены.

В станциях цифрового типа управление нагревателем осуществляется посредством PID-регулятора, работа которого проверяется специальной программой, заложенной в микроконтроллере, благодаря чему обеспечивается более высокая точность пайки по сравнению с аналоговыми приборами.

Индукционные установки с катушками

Жало паяльника в таких станциях нагревается от индуктивной импульсной катушки, работающей благодаря колебаниям высокой частоты, образующим в покрытии ферромагнетика вихревые токи. Прогревание производится до значения температуры, получившего название точки Кюри, затем происходит изменение магнитных характеристик ферромагнетика и прекращение нагревания жала.

Бесконтактные паяльные старнции для ремонта микросхем

Установки бесконтактные применяются для выполнения ремонта микросхем с большим числом выводов, демонтажа и замены их отдельных элементов. Бесконтактные станции разделяются на несколько видов:

• термовоздушные;
• инфракрасные;
• комбинированные.

Бесконтактная малогабаритная паяльная станция HY-850, паяющая при помощи горячего воздуха

Для демонтажа используются специальные устройства с термофеном, если фен отсутствует, то в качестве него можно использовать обычную газовую горелку либо промышленный фен. При этом высокого качества выполнения работ добиться практически невозможно, так как мощная струя разогретого воздуха способна убрать с платы все детали.

Станции такой модели могут оснащаться цифровыми контроллерами, что, естественно, сказывается на стоимости устройства. Для регулирования потока воздуха на фенах устанавливаются специальные насадки. Работа инфракрасных станций основана на разогреве кварцевого либо керамического излучателя. Такие станции по сравнению с термовоздушными обладают следующими преимуществами:

• возможно выполнение работ с компонентами сложного профиля;
• нет нужды в замене насадок для пайки определенной микросхемы;
• элементы микросхемы не сносятся воздухом с платы;
• места спайки нагреваются равномерно.

Паяльные комбинированные установки сочетают в себе оборудование обоих типов: и паяльник, и фен.

Контактные станции

Контактные станции первыми пришли на замену «архаичному» паяльнику. Именно они, благодаря доступной цене, широкому модельному ряду и привычному для многих методу пайки, получили наибольшее распространение в качестве домашних приспособлений.

По принципу поддержания постоянной температуры жала самого паяльника эти изделия подразделяют на:

• аналоговые (напряжение питания нагревательного элемента периодически отключается с помощью электромагнитного реле);
• цифровые (постоянная температура жала поддерживается с помощью специального электронного регулятора).

Нагреватели у контактных станций бывают:

• нихромовые (самые дешевые, однако из-за непродолжительного срока службы и большой инерционности в современных моделях практически не используются);
• керамические;
• индукционные (разогрев жала осуществляют с помощью токов высокой частоты).

Чтобы определиться, какую выбрать лучшую паяльную станцию (контактную), необходимо ознакомиться с отзывами пользователей. Причем не только о самом изделии, но и о его производителе.

Ремонтные

Кроме того, в профильной литературе и в интернете встречаются упоминания о ремонтных паяльных станциях. Их используют для осуществления ремонта всевозможных электронных устройств или на тех производствах, где необходимо автономное или единовременное выполнение разных операций, связанных с пайкой.

Говоря иначе, ремонтная многофункциональная паяльная станция представляет собой единую установку, в которой комбинируется несколько инструментов разного назначения.

Плюс ко всему бывают паяльные станции 2 в 1 и 3 в 1. Модели 2 в 1 совмещают в себе функции фена и паяльника. А паяльная станция 3 в 1 содержит в себе ещё и блок питания.

И ещё одно дополнение. Практически все паяльные установки работают на электроэнергии. Но некоторых интересует, бывают ли газовые паяльные станции. На самом деле здесь есть некоторая путаница в терминах.

Для выполнения значительных объёмов работ на стройках или в коммунальном хозяйстве, для пайки толстых медных труб иногда используют мощные аппараты с газовыми стационарными баллонами. Их, конечно, можно назвать паяльными станциями, но по факту это просто большие и мощные газовые горелки.

Тонкости выбора установок

Основной критерий выбора паяльной установки — обеспечение качественной пайки деталей, зависящий от особенностей конструкции и технических характеристик. Не менее важными моментами, требующими внимания, являются:

• Материал нагревательного элемента. Современные паяльные станции могут оснащаться нихромовыми либо керамическими нагревателями. Первые предназначены для редкого использования, так как не обладают продолжительным сроком службы. Керамические элементы чувствительны к неравномерному нагреванию, стоят заметно дороже нихромовых, но прогреваются достаточно быстро.
• Диапазон регулируемых температур.
• Скорость нагрева.
• Мощность. Этот параметр является основным при подборе установки. Особенно важен в условиях применения оборудования для пайки чувствительных элементов планшетов, навигаторов или смартфонов.
• Напряжение.
• Эргономичность (масса, основные габариты).

Независимо от вида выбранной паяльной станции следует про запас обзавестись несколькими запасными жалами.  Жала различного типа обладают разной формой и площадью наконечника — чем больше площадь жала, тем лучший теплообмен осуществляется при работе с ним. Форма наконечника и его рабочая температура оказывает влияние на возможность пайки некоторых деталей и элементов.

Инфракрасные приборы и фены

Станции термовоздушного вида (иногда их называют просто фенами) работают так. Сначала сильный поток воздуха, генерируемый компрессором, пройдя через нагревательную спираль, приобретает нужную температуру, а затем струя горячего воздуха направляется в область пайки.

Термовоздушная станция даёт возможность осуществлять пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Всякая термовоздушная установка обладает мощностью, которой достаточно для пайки припоями любого типа, как со свинцом, так и без него.

Пайка горячим воздухом имеет обширное применение, допустим, в сфере ремонта бытовых электроприборов и мобильников. Однако термовоздушными установками практически невозможно производить монтаж и демонтаж микросхем (даже формата BGA) – это серьёзное ограничение.

В станциях инфракрасного типа обязательно присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца. И благодаря этому инфракрасные установки имеют некоторые преимущества перед термовоздушными аналогами:

• возможна пайка сложнопрофильных компонентов;
• нет необходимости подыскивать насадку для термофена под определённую микросхему;
• никакие радиодетали в ходе пайки не выдуваются нагретыми воздушными потоками с печатной платы;
• зона пайки нагревается очень равномерно.

Инфракрасные станции стоят недёшево и считаются оборудованием для истинных профессионалов. Новички в пайке и радиоэлектронике в большинстве своём такими устройствами не пользуются.

Следует сказать несколько слов и о комбинированных паяльных станциях. Они называются так, потому что сочетают в своей конструкции несколько типов оборудования, допустим, паяльник и фен.

Паяльник для работы с трубами

При выборе такого паяльника необходимо обратить внимание на комплектацию аппарата: он должен быть оборудован разнообразными насадками. Эти приспособления могут быть сделаны из металлизированного или обычного тефлона

Но первый вариант предпочтительнее.

Выбор необходимой мощности:

1. Профессиональные аппараты имеют мощность 1-2 кВт. Но если паяльник приобретается для работы дома (ремонта, благоустройства), то такой инструмент может быть излишним.
2. Для работ небольшого масштаба можно использовать модели, мощность которых равняется 680 Вт. Они замечательно подходят для ремонта и монтажа труб диаметром 16-65 мм.
3. Для того чтобы спаять пластиковые трубы диаметром 65-90 мм, необходим паяльник мощностью 850 Вт.
4. В том случае, когда диаметр труб больше 100 мм, мастеру может понадобиться модель с мощностью более 1 кВт.

http:

Вместе с паяльником рекомендуется приобретать подставку, а также набор необходимых инструментов: напильники, кусачки маленького размера, пинцеты, скальпель (можно медицинский) или канцелярские ножи, шила различных размеров.

Эксплуатация паяльной станции

Итак, как пользоваться паяльной установкой? Вообще это не сложнее техники пайки паяльником. Даже наоборот, пользоваться ею удобнее и комфортнее.

Стоит сразу выделить одно правило работы: не стоит устанавливать максимальную температуру без крайней необходимости. У контакторного паяльника это может привести к перегреву жала, а в термофене может выйти из строя термоэлемент.

Следует также использовать только качественный флюс. Хотя данный совет актуален при пайке любым оборудованием.

Не следует также включать термофен на максимальную мощность. Это приведет к сдуванию радиодеталей.

Эксплуатация паяльных станций

Сегодня существует много видов оборудования по технической части паяльного устройства, а это значительно утяжеляет выбор при покупке. Из-за этого прежде чем выбрать подходящую модель нужно определиться с техническими особенностями и областью использования. Любители что-нибудь отремонтировать своими руками для дома в основном используют обычные паяльники, но они перегревают детали, в результате чего получается не ремонт деталей, а наоборот. Это самая важнейшая причина для того, чтобы оставить выбор на паяльной станции. Наличие блока питания делает работу легкой и простой благодаря возможности изменять напряжение и температуру.

Мощность играет роль, это важно при пользовании тугоплавкими припоями. В другом случае:

• высокая температура – перегрев схем;
• жало разрушается при воздействии высокой температуры;
• нагревающая часть со временем выходит из строя;
• перегрев дорожек платы;
• падает качество спаивания.

Лучшие производители и модели

Ну и последнее, о чем хотелось бы рассказать, какую паяльную станцию лучше выбрать для дома (любителям ремонта бытовых электроприборов), работы (ремонт электроники), а также пайки пластиковых деталей автомобилей.

Прежде всего поговорим о производителях приборов. Лучшими на сегодняшний день являются немецкая фирма Ersa и китайская Quick. Однако для любителей ремонта электроприборов в домашних условиях выбрать паяльное оборудование компании Ersa будет не самым рациональным решением. Дело в том, что цена аппаратуры достаточно высокая, поэтому такой вариант лучше подойдет для профессионального использования. В то же время Quick имеет в своем ассортименте бюджетные паяльные станции, более менее хорошего качества.

Еще одной популярной фирмой является Lukey. Многие мастера и радиолюбители утверждают, что это самый дешевый Китай, который быстро ломается и к тому же может стать причиной возникновения пожара. Другая же часть мастеров рекомендует выбрать паяльную станцию Lukey для начинающих радиолюбителей, т.к. некоторые модели оборудования достаточно хорошо изготовлены и за свою цену являются оптимальным вариантом для домашней мастерской. Чтобы определиться с выбором, рекомендуем просмотреть обзоры на ютубе. Можно найти множество видеобзоров новой техники, в которых показываются основные функциональные возможности, комплектация и недостатки определенных паяльных станций.

Все же наиболее популярными моделями из недорогих являются Lukey 702, 852D+ и 868. Из Quick чаще всего покупают 202D ESD (для любителей) и 702 ESD (для профессионалов).

Для ремонта бамперов подойдет термовоздушная станция. Хороший вариант – Lukey 868, работа с которой демонстрируется на фото:

Напоследок рекомендуем просмотреть видео, в котором подробно рассмотрены все нюансы выбора паяльной станции для дома и работы:

Советы для новичков

Особенности использования инфракрасных паяльных станций

Классические микросхемы или чипы, у которых контакты расположены по периметру корпуса в виде металлических «усиков», можно с успехом выпаять/впаять с помощью теплового фена (а в некоторых случаях даже применяя обычную контактную станцию). Широко используемые в современной компьютерной технике микросхемы в корпусе BGA имеют характерную технологическую особенность: контакты расположены на нижней части корпуса и представляют собой миниатюрные металлические площадки, поэтому монтаж/демонтаж таких элементов невозможен с использованием стандартных методов пайки.

Если не знаете, какую паяльную станцию выбрать для ремонта ноутбуков и телефонов (а также различных игровых консолей), где чипы BGA используют достаточно широко, обратите внимание на специальное высокотехнологическое приспособление с инфракрасным тепловым излучателем, работающим в диапазоне от 2 до 10 мкм. В конструкции таких устройств установлено два нагревательных элемента: верхний и нижний

Первый равномерно прогревает контакты чипа. Причем для предотвращения перегрева соседних деталей применяют специальные фокусирующие шаблоны, размеры которых соответствуют габаритам заменяемого элемента. Второй прогревает плату снизу (в месте установки чипа), что значительно облегчает процесс пайки и предотвращает температурное искривление текстолита

В конструкции таких устройств установлено два нагревательных элемента: верхний и нижний. Первый равномерно прогревает контакты чипа. Причем для предотвращения перегрева соседних деталей применяют специальные фокусирующие шаблоны, размеры которых соответствуют габаритам заменяемого элемента. Второй прогревает плату снизу (в месте установки чипа), что значительно облегчает процесс пайки и предотвращает температурное искривление текстолита.

Ответ на вопрос о том, какую инфракрасную паяльную станцию выбрать, зависит от того, как часто и для каких целей вы планируете ее использовать. Если вашим хобби является ремонт ноутбуков для друзей и знакомых, то целесообразно приобрести сначала простейший комплект, состоящий только из инфракрасной пушки-излучателя и блока управления. Потренировавшись на предназначенных на выброс материнских платах и докупив дополнительные необходимые (исключительно по вашему мнению) аксессуары (например, штатив и нижний подогреватель), через совсем короткое время вы по достоинству сможете оценить преимущества ИК-приспособлений для пайки. Если же в процессе профессиональной деятельности приходится сталкиваться с восстановлением работоспособности материнских плат не только ноутбуков, но и серверов, различных игровых консолей и другой современной цифровой электроники, то без многофункциональной ИК-станции, оборудованной специальным монтажным столом и укомплектованной всеми необходимыми приспособлениями не обойтись.
