Схемы для 3-фазной сети

В домах, производственных помещениях и прочих сооружениях может встречаться иной вариант обустройства электроснабжения.

Так, для квартир подключение 3-фазной сети нехарактерно, зато для оснащения частного дома такой вариант не редкость. Здесь будут использоваться иные схемы подключения аппарата защиты.

Вариант #1 – общее УЗО для 3-фазной сети + групповые УЗО.

Для сети 380 В 2-полюсного прибора мало, необходим 4-полюсный аналог: нужно подключить 1 нулевую жилу и 3 фазных.

Важен вид проводов. Для 1-фазной сети подходит стандартный кабель ВВГ, тогда как для 3-фазной рекомендуется протягивать более стойкий к возгоранию ВВГнг. О выборе подходящего типа провода мы писали в другой нашей статье.

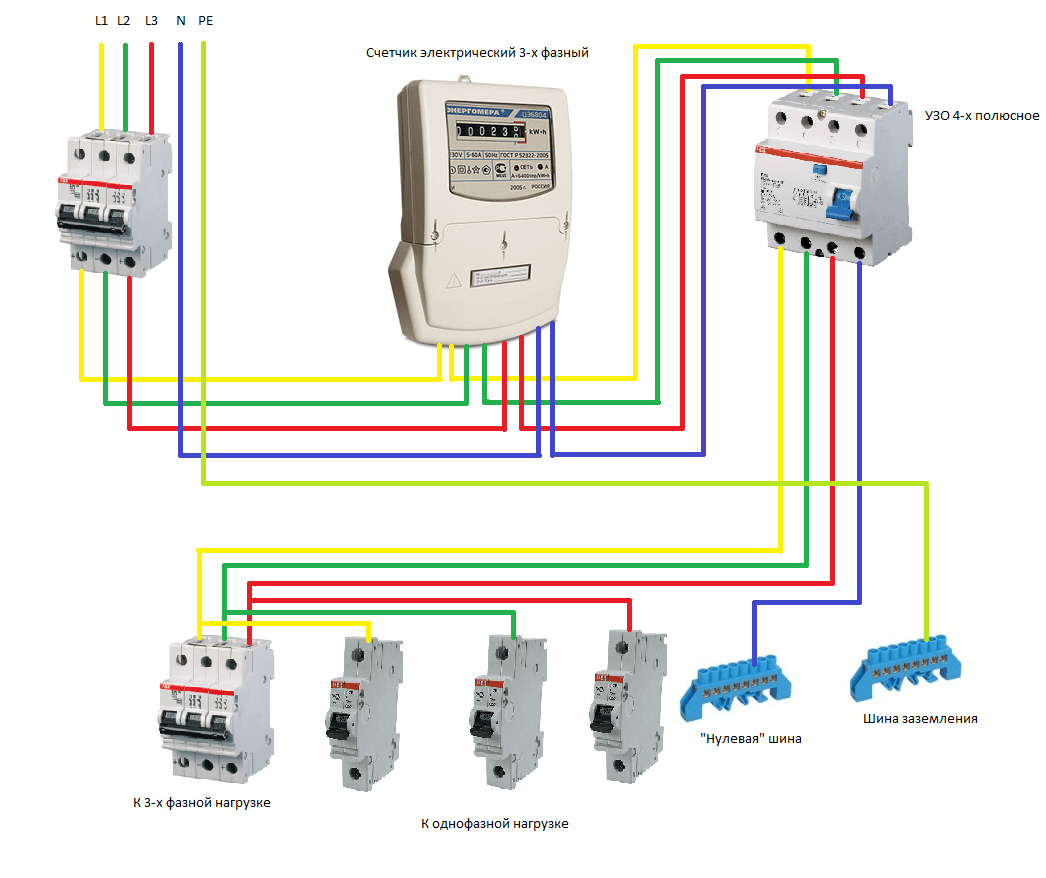

Вариант #2 – общее УЗО для 3-фазной сети + счетчик.

Это решение полностью повторяет предыдущее, но в схему добавлен счетчик электроэнергии. Групповые УЗО также включены в систему обслуживания отдельных линий.

Существует нюанс, который относится к любой из представленных схем. Если в квартире или доме несколько осветительных и розеточных контуров, несколько мощных бытовых приборов, требующих обустройства отдельных электролиний, то есть смысл устанавливать двойную защиту с общим УЗО.

В обратном случае достаточно либо общего аппарата, или по одному на каждый контур.

Примеры ошибок при подключении

Ошибки при монтаже УЗО могут свести на нет все его полезные функции. Наиболее распространёнными ошибками являются:

• соединение нейтрали и заземления после УЗО;
• неполнофазное подключение;
• соединение нулевого и заземляющего проводника в розетке;
• подключение двух УЗО с объединением нулей;
• неправильное подключение нулевых проводов (подключение нескольких УЗО);
• неправильное подключение фазы и нуля (фаза и ноль с разных УЗО);
• несоблюдение полярности подключения;
• неправильное подключение трехфазного УЗО.

Остановимся более подробно на каждой из этих ошибок.

Соединение нейтрали и заземления после УЗО

Заземлять нулевой провод категорически нельзя. Такое соединение аналогично ситуации пробоя цепи, когда ток с корпуса электроприбора утекает в землю. Естественно, при этом устройство защитного отключения постоянно начнёт срабатывать и обесточивать объект. После таких ложных сработок необходимо будет полностью проверить цепь и исключить ситуацию действительного пробоя.

Неполнофазное подключение

Если нулевой провод будет сначала подключён к нагрузке, а затем к УЗО, то токи фазового и нулевого провода окажутся разными и случится неоправданное срабатывание механизма.

Соединение нулевого и заземляющего проводника в розетке

Если в розетке, защищённой УЗО соединены нулевой проводник (N) и заземление (PE), то при включении в розетку какого-либо электроприбора может произойти ложная сработка и отключение сети. То же самое может произойти и в случае включения нагрузки в той же системе, но вне зоны обслуживания УЗО. В таком случае дифференциальный ток может идти по перемычке, соединяющей N и PE в розетке.

Подключение двух УЗО с объединением нулей

Если в зоне защиты нули устройств, защищённых одним УЗО, соединены с нулями устройств, обслуживаемых другим УЗО, то сработка в одной из групп, приведёт к отключению и другой группы, хотя в ней отсутствуют нештатные ситуации. Соответственно поиск места пробоя займёт значительно больше времени.

Неправильное подключение нулевых проводов (подключение нескольких УЗО)

Нуль одного УЗО идёт на группу, защищаемую другим УЗО, а нуль второго — на первую группу. Таким образом, фазовый провод каждого защитного устройства соединён со своей группой, а нулевой — с соседней. Поэтому при пробое в одной из групп отключаются сразу оба УЗО. Установить неправильное соединение, тестируя приборы невозможно: тестовые процедуры проходят нормально.

Неправильное подключение фазы и нуля (фаза и ноль с разных УЗО)

В этом случае фаза идёт через одно защитное устройство, а нуль — через другое. Как минимум такое подключение является избыточным — ведь на одну группу устройств приходится два УЗО. Кроме того, в результате такого подключения могут сработать два УЗО, а может и только одно. Если сработка не произойдёт на «фазовом» УЗО, то человек не будет защищён от пробоя.

Несоблюдение полярности подключения

Если подключить фазу сверху, а нуль снизу, то магнитные потоки, которые возникают в дифференциальном трансформаторе, не будут уничтожать друг друга. В результате произойдёт мгновенная сработка и УЗО отключит сеть.

Неправильное подключение трехфазного УЗО

Ошибки в использовании четырёхполюсных УЗО в трёхфазной цепи в основном связаны с тем, что на клеммы устройства заводятся одноимённые фазы. При этом, если потребители энергии являются однофазными, то никаких проблем это не создаёт. Но там, где работают трёхфазные устройства с напряжением 380 вольт, такая ошибка недопустима.

На видео рассказывается об ошибках подключения УЗО. Снято каналом EKF.

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели.

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке, так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

Создание современной внутриквартирной электросети – ответственное мероприятие, связанное с расчетами, выбором проводов и электроустановок, монтажными работами. При этом одной из главных задач остается обеспечение безопасности жильцов и сохранности имущества. Вы согласны?

Если правильно подобраны защитные приборы и продумана схема подключения УЗО и автоматов, все риски снижаются до минимума. Но как это сделать? Что учесть при выборе? На эти и многие другие вопросы мы ответим в нашем материале.

Также вы сможете разобраться в принципе действия УЗО и вариантах его подключения. Советы экспертов и нюансы монтажа собраны в этом материале. Кроме того, в статье размещены видеоролики, из которых вы узнаете о главных ошибках при подключении и увидите, как подключается УЗО на практике.

Подсоединение устройства защитного отключения

Выполнить монтаж УЗО несложно, владея базовой информацией о работе электрооборудования. К каждому устройству производитель прилагает технический паспорт. В нем указываются рекомендуемые схемы подключения, которые нужно использовать во время установки.

Поиск нулевой фазы

Использование контрольной лампы для поиска нулевой фазы

Определить нулевую фазу очень просто опытным путем. Нужно взять два провода и подсоединить их к концам патрона лампочки. Ее загорание наблюдают, если она подключена к фазе. В остальных случаях ничего не произойдет.

Подключение лампочки к двум фазам одновременно разрешается осуществлять на короткий промежуток времени. Замыкать такую цепь также можно лишь на небольшой период. Иначе существует высокая вероятность срабатывания автоматического выключателя.

Подключение фазы

Если удалось найти ноль, необходимо сразу выполнить его присоединение к соответствующим клеммам. Оставшиеся три провода являются рабочими фазами. Они подсоединяются любым удобным способом, что никак не влияет на функционирование УЗО.

После завершения монтажа необходимо проверить работоспособность системы. Для этого запускается тестер, который входит в стандартную комплектацию прибора.

Подсоединение выходных устройств

Подключение нескольких розеток к одному УЗО происходит только параллельным способом. Чтобы осуществить это, каждую жилу разделяют на нужное количество проводов. Если не придерживаться такой схемы монтажа, прибор не сможет полноценно работать и срабатывать при возникновении аварийных ситуаций.

Подготовка к подключению

Перед монтажом требуется решить два важных вопроса, решение которых обеспечит практическую эксплуатацию УЗО без ложных отключений.

4 схемы подключения к трехфазной сети

Предусматривает защитное отключение для ряда приборов или всего участка в помещении. От выбранной схемы зависит распространенность защитного устройства на приборы:

• Полное отключение всего помещения от электрической цепи. В этом случае один прибор обеспечивает максимальную защиту от поражения током, обесточивая всех выходные устройства.
• Частичное отключение. Только некоторые приборы будут отключаться при выборе такой схемы соединения, что создаст определенные удобства для жильцов, т.к. не все помещение обесточивается;

Первый вариант схемы используется во всех многоквартирных домах. Монтаж происходит рядом со счетчиком электроэнергии или в помещении на начальном отрезке электропроводки. При срабатывании ОЗУ весть дом обесточивается.

Второй вариант предусматривает включение на отрезке перед приборами конкретной комнаты. В этом случае все приборы имеют последовательную схему подключения в разводке. При размыкании электрической цепи прекратится работа приборов в одной комнате, другие же продолжат штатную работу;

Третий вариант аналогичен предыдущему и при реализации схемы предусматривает частичное отключение. В этом случае точкой монтажа будет служить начальный отрезок последовательного подключения в комбинированной разводке.

И последний вариант схемы – подсоединение ОЗУ перед выходным устройством. Метод удобен, когда используется всего 1 розетка для подключения промышленного оборудования. Лучше выбрать портативное УЗО, всегда будет обеспечен доступ.

Когда требуется заземление?

Для устаревших российских сетей характерна система tn-c, не предусматривающая нулевой защитный проводник для подключения заземляющего компонента. В этом случае потребуется заземление самого дома или оборудование для обеспечения безопасного отвода токов. Регламент ПЭУ уточняет, что отсутствие заземления единственная причина, когда нельзя ставить 4х полюсное УЗО. На рисунках ниже показаны схемы заземления.

Также заземляющая жила – это отдельный компонент электрической цепи типа tn-s и ее прямое подключение к УЗО не предусмотрено. На это указывает отсутствие дополнительной клеммы для подключения.

Еще важно знать 3 нюанса об особенностях подключения

• Заземляющая жила никогда не подключается к УЗО, а только к выходному кабелю;
• Четырехполюсный прибор нельзя использовать для подключения в однофазной сети;
• Подключение к трехфазной сети БЗ (без заземления) запрещено;

Зачем нужны УЗО, если есть АВ?

С течением времени электроизоляция токоведущих частей электроприборов, включая ТЭНы, провода, шнуры питания и кабели, неизбежно стареет. И тогда с них через токопроводящие корпуса различных электроприборов в землю начинают протекать так называемые токи утечки, величиной от нескольких десятков микроампер до единиц миллиампер.

Обычные АВ на появление токов утечки никак не реагируют – ведь они составляют ничтожные доли от номинальных токов электропотребителей. Однако их появление (точнее, превышение токами некоторого допустимого предела) является сигналом тревоги. Это предупреждение о приближении аварийной ситуации, и для ее предотвращения нужен специальный защитный электроаппарат – УЗО.

Кроме того, как известно, неотпускающий (судорожный) ток, представляющий для человека (при определенном времени воздействия) смертельную опасность, равен всего 10 мА. Поэтому необходимость создания защитных устройств, реагирующих на токи утечки в этом диапазоне величин, ощущалась с самого начала широкого проникновения электричества в быт.

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. В бытовых условиях можно даже установить розетку со встроенным УЗО.

Далее рассмотрим популярные варианты подключения, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети.

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

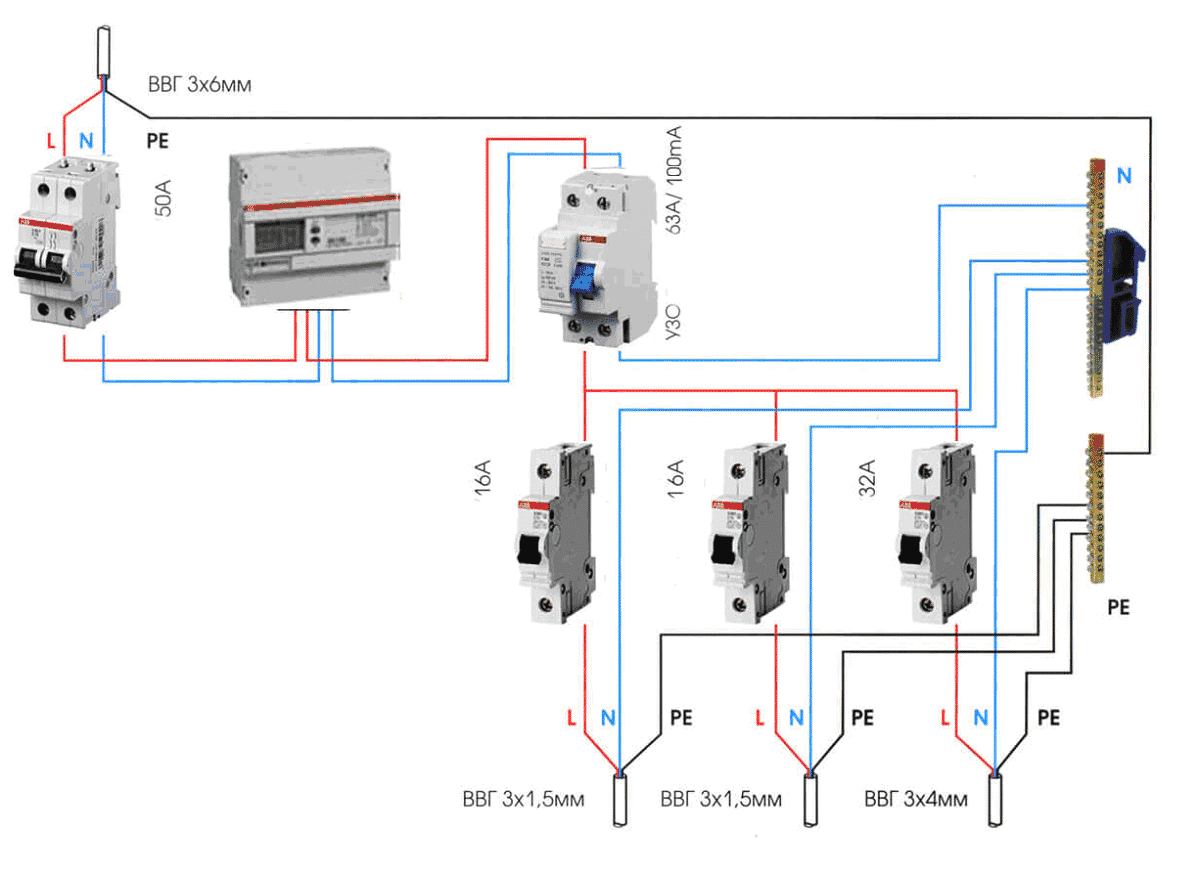

Вариант #2 – общее УЗО для 1-фазной сети + счетчик.

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО.

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

• бракованное;
• вышло из строя;
• не соответствует нагрузке.

Чтобы подобных ситуаций не возникало, рекомендуем ознакомиться с методами проверки УЗО на работоспособность.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

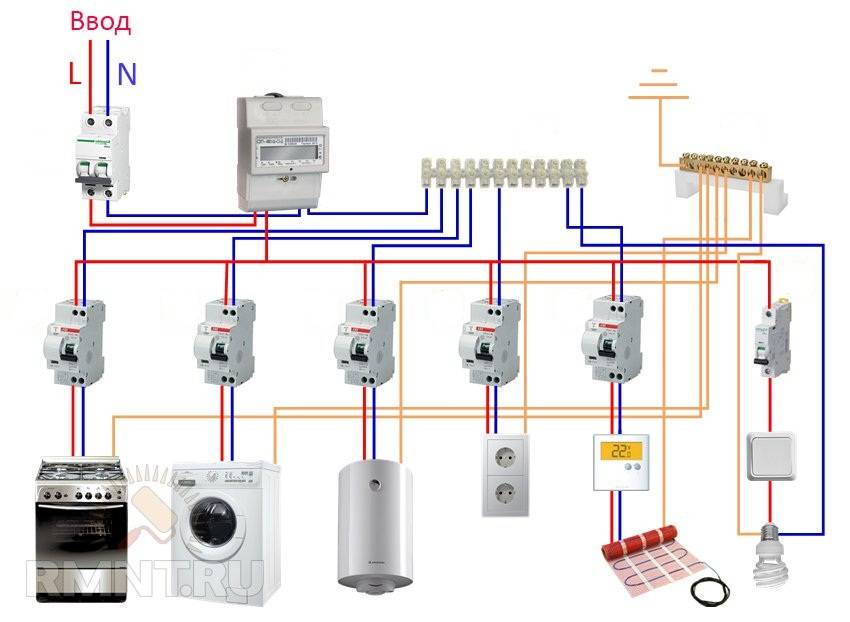

Вариант #4 – 1-фазная сеть + групповые УЗО.

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Если в вашей квартире электросеть не заземлена, рекомендуем ознакомиться со схемами подключения УЗО без заземления.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

• с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
• с совмещенным нулевым и защитным проводником (TN-C);
• с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Виды устройств защитного отключения

Описанный выше принцип действия называется электромеханическим и не требует сложных электронных компонентов. При этом электромеханические УЗО достаточно надёжны. В частности, они срабатывают даже в случае обрыва «нуля» во входной цепи.

Также на рынке существуют различные виды УЗО, которые классифицируются по ряду параметров:

• принцип их действия;
• допустимая сила тока;
• напряжение работы;
• количество полюсов;
• работа дифференциального механизма;
• возможности регулировки.

По чувствительности приборы можно разделить на:

• 10 мА — УЗО, предназначенные для влажных помещений;
• 30 мА — для жилых, подсобных и других помещений с нормальной влажностью воздуха;
• 100-300 мА и более — предназначены для использования на больших участках.

Электронные устройства

За отключение электроэнергии в электронных УЗО отвечает так называемый логический блок, который требует автономного блока питания.

При этом в электронных УЗО первого поколения была выявлена серьёзная проблема. В случае если на входе отключён нулевой провод, питание на логический блок не подаётся и устройство не срабатывает. Поскольку фазовый провод подключён, опасность поражения людей через корпуса бытовой техники сохраняется.

Комбинированные защитные устройства

Изготовители учли этот опыт и сегодня начали выпускать электронные защитные устройства второго поколения, так называемые УЗО-Д. Они имеют встроенную защиту от токов короткого замыкания или сверхтоков. Могут отключать отдельный участок сети в случае перегрузки или короткого замыкания, а не всю сеть целиком. Также здесь можно установить определённую задержку времени перед отключением, предусмотреть режим повторного включения после сработки либо, наоборот, запрет повторного включения.

Схема подключения УЗО к трехфазной сети

УЗО представляет собой коммутационный прибор, отключающий от электропитания сеть, либо ее участок, в случае, если дифференциальный ток превышает заданный показатель.

Называть данный прибор могут 3 и более терминами: «устройство защитного отключения, управляемое дифференциальным током, выключатель дифференциального тока» и так далее.

Но как бы его не называли, все использующиеся сегодня в мире УЗО необходимы для выполнения 2 функций:

• защита человека от удара током вследствие прямого или непрямого касания;
• предотвращение пожара, который может случиться в результате возгорания проводки.

УЗО призваны нейтрализовать токи при различных повреждениях электрических установок. Подключение УЗО в соответствии со схемой является только частью комплексных мер, но иногда кроме УЗО никакие другие средства не способны предоставить надежную защиту, к примеру, при снижении степени изоляции, маленьких показателях тока замыкания, и срыве нулевого защитного проводника.

Использование предохранителей (автоматов защиты) – вещь нужная и целесообразная, но они разъединяют цепь при коротких замыканиях либо сверхтоках, в которых значения тока более высокие, чем «необходимо» для летального исхода человеку при поражении током. Если же говорить об устройствах защитного отключения, то они устраняют даже самые маленькие по значению токи, и срабатывают буквально мгновенно – для этого им необходимы миллисекунды.

Подключение – шаг за шагом

Итак, с тем, что представляет собой УЗО и для чего оно нужно, разобрались, теперь поговорим о схеме подключения 4-полюсного УЗО к 3-фазной сети с задействованием нейтрали.

В большинстве случаев пользуются именно такой схемой, поэтому о ней и пойдет речь.

Если сравнивать с подключением к однофазной сети, то в нашем случае все работы и монтажные мероприятия выполняются практически также, но есть важное отличие – применяется четырехполюсное УЗО, а не двухполюсное оборудование. Совет

Совет

4 приходящих провода (которым соответствуют фазы А, В, С, а также ноль) соединяем с устройством защитного отключения аналогичным образом с схемой подключения, приведенной ниже.

Схема подключение также указана в техническом паспорте УЗО или непосредственно на корпусе изделия.

Приборы различных компаний-изготовителей могут по-разному подключатся в связи с разным размещением нулевой клеммы (она может находиться с левой стороны или с правой).

Подключение проводников фаз не имеет большого значения, главное – грамотное и технически правильное подсоединение соответствующих входов и выходов.

А вот чтобы защитить людей от ударов тока следует поставить на отходящих линиях (либо группах линий) двухполюсные однофазные УЗО, реагирующие на утечку по току 10-30 мА.

Таким образом будет обеспечена не только пожарная безопасность, но и безопасность здоровья и жизни людей.

Данная схема подключения подходит не только для защиты одной 3-фазной сети. Она также является прекрасным решением для 3 однофазных сетей. Но вы должны понимать, что в последнем случае каждый ноль отдельной сети должен подсоединяться к выходной клемме N УЗО. На приведенной схеме присутствует все вышесказанное, поэтому проблем у вас возникнуть не должно.

Обратите внимание

Электромонтаж выполняется в соответствии с привычками и познаниями электрика, однако специалисты советуют соединение нулей разных однофазных сетей осуществлять посредством нулевой шинку, установка которой выполняется легко и просто на DIN-рейке.

Подводя итоги статьи о подсоединении четырехполюсного УЗО к трехфазной сети с применением нейтрали, хотелось бы сказать, чтобы вы были внимательны на протяжении всех работ, однако особого внимания требуют 3 момента:

• правильное подсоединение нулевых и фазных проводников;
• соответствие цветовой маркировке проводов;
• выполнение рабочих мероприятий строго со схемой подключения, без внесения «личных корректировок», которые могут привести к неправильной работе УЗО.

Схема подключения УЗО к трехфазной сети

0,00 / 0

Критерии выбора трехфазного УЗО

Принцип работы всех УЗО в трехфазной сети одинаковый, но данные устройства отличаются конструкцией и эксплуатационными характеристиками. Поэтому при покупке конкретной модели необходимо учитывать много нюансов.

Чувствительность

Главный эксплуатационный параметр УЗО 3 фазы, отображающий период времени, через который сработает защита. Оптимально, когда чувствительность устройства составляет 0,025 с. За это время электрический ток не успеет вызвать остановку сердца у человека.

УЗО может работать с дополнительным источником питания или без него. В первом случае он непосредственно принимает участие в процессе размыкания электрической цепи. Наличие данного механизма повышает стоимость прибора, но и увеличивает его чувствительность.

При отсутствии дополнительного источника питания УЗО срабатывает, реагируя на дифференциал магнитного поля.

Дифференциал тока

Маркировка УЗО

УЗО, предназначенные на 3 фазы, способны регулировать значение дифференциального тока, при котором оно срабатывает. При отсутствии данной функции приборы стандартно реагируют на 5 мА. Такой показатель тока явно указывает на присутствие аварийной ситуации и на потребность в отключении подачи электричества.

Количество клемм

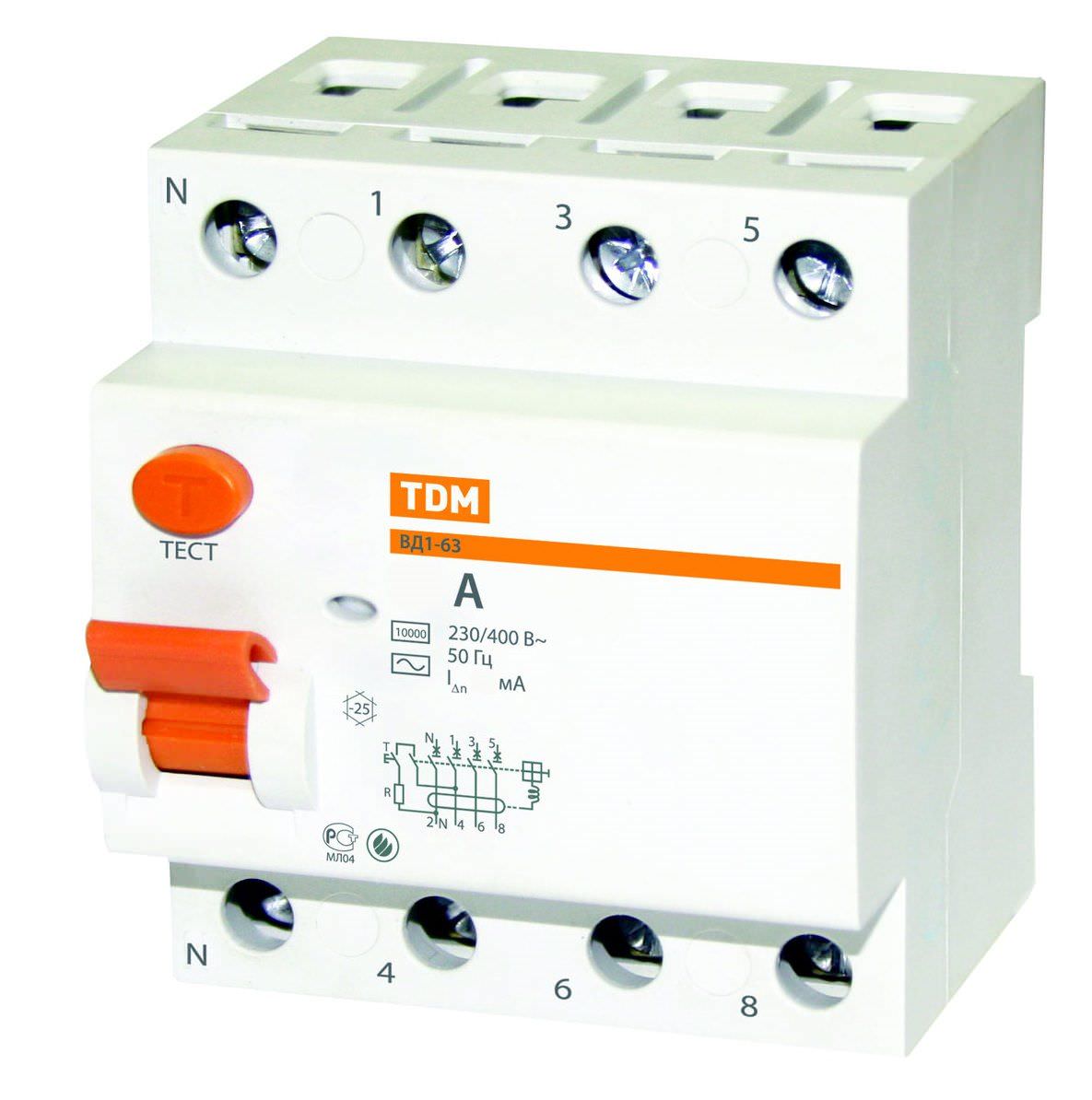

Для трехфазной сети обязательно покупать 4-полюсные УЗО. Они оснащаются 8 клеммами для подсоединения входных и выходных кабелей. Три пары предназначены для подключения рабочей фазы, одна – нуля.

Количество ампер

Чтобы устройство защитного отключения функционировало при любом токе, необходимо выбирать модель, где число ампер существенно выше, чем у автомата.

Схема включения УЗО в однофазной сети

В стандартных квартирах, в самом начале электрической сети перед электросчетчиком устанавливается вводный двухполюсный автомат. Его мощность выбирается в зависимости от суммарной нагрузки и в среднем составляет от 32 до 40 ампер. Фазный и нулевой провода заводятся в соответствующие клеммы электросчетчика, после которого устанавливается противопожарное УЗО на 100-300 мА, реагирующее на утечку тока и обеспечивающее защиту всей проводки.

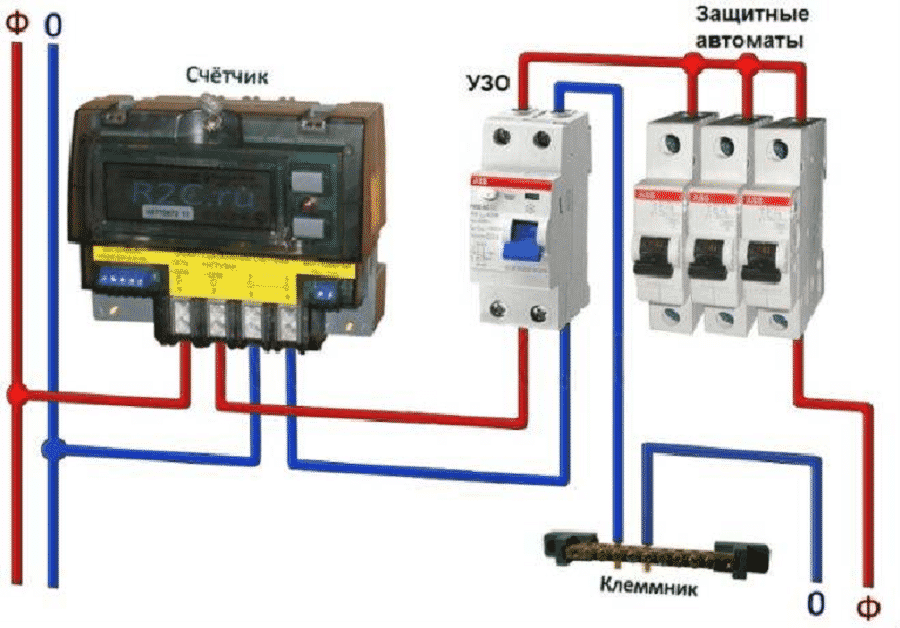

Как правило, подключение УЗО к однофазной сети выполняется в нескольких вариантах, в зависимости от конкретных условий эксплуатации. Одним из них является схема с общим защитным устройством (рис.1), применяемая для защиты всей электрической сети. Монтаж УЗО осуществляется на отрезке между вводным автоматическим выключателем и автоматами, защищающими отдельные линии. Таким образом, обеспечивается защита сразу всей сети.

Фазный провод L, обозначенный красным цветом, подключается к однополюсным автоматам, а после них идет к нагрузкам. Нулевой провод N имеет синюю окраску. Из нулевой клеммы УЗО он идет к общей шине, с которой делается разводка ко всем нагрузкам. Желтым проводом является заземление, подключенное к общей шине и не затрагивающее саму схему однофазной сети. С этой шины провода идут к заземляющим контактам розеток и электрооборудования.

Данная схема считается наиболее простой и дешевой, однако место утечки тока бывает очень трудно определить. При попадании фазы на корпус прибора электричество полностью отключается. Нужно затратить довольно много времени, чтобы обнаружить и устранить неисправность.

Поэтому в квартирах и частных домах, где используется много бытовой техники и оборудования, установка УЗО осуществляется на отдельных линиях, к каждой из которых подключено определенное количество потребителей (рис.2). Данная схема достаточно популярна, поскольку обеспечивает защиту всех линий. Любая неисправность вследствие утечки тока легко обнаруживается, поскольку отключается только один участок сети.

Еще одна эффективная схема, похожая на предыдущую (рис.3), за исключением дополнительного защитного устройства, установленного на входе. Оно устанавливается в тех случаях, когда не обеспечена защита всех линий. Данная схема осуществляет селективное отключение при наличии нескольких УЗО, когда должно сработать только одно из них. Ток утечки входного прибора должен быть выше, чем у других и составлять не ниже 100 мА.

В подобных схемах у защитных устройств устанавливаются различные задержки отключения. Существенным недостатком такого подключения считается высокая стоимость, а также сложная схема подключения автоматов и УЗО в щитке, размеры которого значительно превышают стандартные конструкции. Номинал автоматических выключателей должен быть на одну ступень ниже, чем у защитных устройств. При очень больших токах утечки они тоже могут сработать, обеспечивая тем самым дополнительную защиту.

Как самостоятельно подключить УЗО?

Устройство защитного отключения является частью системы безопасности, которая выполняет следующие функции:

1. Защита человекаот удара электротоком. если в работе оборудования произошел сбой.
2. Защита проводки от возгорания. если произошло замыкание.
3. Аварийное отключение напряжения для обеспечения безопасности.

Схема, необходимая для правильного подключения такой системы, на практике выглядит следующим образом:

1. Работа всегда начинается с установки автоматического выключателя, для примера взята модель на 40А, максимальный уровень нагрузки, который он способен выдерживать, равняется 8,8 кВт.
2. После монтажа выключателя фазные и нулевые контакты необходимо завести внутрь электросчетчика.
3. Оставшиеся контакты выводятся на нагрузку к УЗО.
4. В случаях. когда планируется, что устройство будет обеспечивать дополнительно и защиту от возгорания, необходим монтаж УЗО на 50А. Этот параметр зависит от вида установленного автоматического выключателя, номинал защитного устройства всегда должен превосходить его в несколько раз.

Стоит отметить, что противопожарная разновидность не способна защищать человека от поражения электрическим током, поскольку ее основная цель – обеспечение безопасности проводки при грубой отсечке, когда фиксируется утечка тока 300 мА. Происходит это благодаря обесточиванию сети, что исключает риск короткого замыкания и последующего возгорания.

Основные ошибки во время подключения УЗО

При подключении УЗО многие допускают типичные ошибки, которые могут иметь весьма серьезные последствия для человека. Чтобы избежать их, соблюдайте такие правила:

входные клеммы устройства защитного отключения должны подключаться только после соответствующего автомата, прямое подключение к сети недопустимо;
соблюдайте соответствие нулевых и фазных контактов, их обозначение специально указано на корпусе;
при монтаже проводки внимательно соблюдайте схему, особенно это касается объектов с разветвлением, большим количеством подключенных объектов и несколькими УЗО для них;
если в квартире или доме отсутствует заземляющий проводник, то его ни в коем разе не стоит заменять проводом наброшенным на радиаторы отопления или трубы водопровода, заземление должно изготавливаться в соответствии с правилами;
обращайте внимание на рабочие характеристики приобретаемых приборов (номинальный рабочий ток и ток отключения) и их соответствие параметрам сети, к примеру, если в линии может протекать ток в 50А, то устройство стоит выбирать минимум на 63А.

Чтобы обезопасить себя во время подключения соблюдайте элементарные правила электробезопасности.
