Общее устройство и принцип работы

Высокочастотное оборудование защищается не только молниеотводами, но и с помощью высоковольтных разрядников. Каждый из них состоит из двух основных частей – электродов и устройства для гашения дуги.

Один из электродов устанавливается на защищаемую цепь, а к другому подводится заземление. Между ними образуется пространство, известное как искровой промежуток. Когда напряжение достигает определенного значения, наступает пробой искрового промежутка между двумя электродами. За счет этого с защищаемого участка цепи снимается перенапряжение. Основным техническим требованием, предъявляемым к разряднику, является определенный уровень гарантированной электрической прочности в условиях промышленной частоты. То есть, при нормальном режиме работы сети разрядник не должен пробиваться.

Широкое распространение получили конструкции газовых разрядников. В их состав входит коаксиальный элемент с незначительным разрядным промежутком, и патрон с выводом на землю. В промежутке между ними выполняется установка газоразрядного элемента в форме таблетки, заключенного в стеклянную или керамическую оболочку и оборудованного электродами с каждой стороны. Внутреннее пространство оболочки заполнено газом – аргоном или неоном.

В случае перенапряжения происходит срабатывание защиты: под действием высокой температуры в разряднике наступает резкое падение сопротивления. После этого образуется дуговой разряд с напряжением около 10 вольт. Каждый такой разрядник оборудуется собственным заземлением, в противном случае он будет бесполезен.

Во всех газовых разрядниках центральная жила коаксиального кабеля и первый электрод соединяются между собой. Второй электрод соединяется с заземленным корпусом разрядника. Когда через устройство проходит высокий импульс с большим напряжением, происходит пробой разрядника и центральная жила кабеля в течение короткого времени шунтируется на землю. Наблюдается существенное падение значения тока, до состояния гашения дуги, после чего наступает размыкание, то есть прибор находится в непроводящем режиме.

Газоразрядная трубка считается одноразовой деталью разрядника, требующая замены после каждого срабатывания.

Назначение ограничителей перенапряжения

Как уже стало ясно, от прямого попадания в дом молнии защищает громоотвод. Но  опасный разряд молнии может оказаться в нашем доме с неожиданной стороны. “Синий дракон” может проникнуть в сеть за сотни метров, а то и в километре от дома, и примчаться по воздушным проводам.

Проводник, который принял импульс, может привести к катастрофическим последствиям домашнюю аппаратуру, подключенную к электрической сети. За фатальный исход дорогого оборудования придется платить самим. Вот почему так активно рекомендуется во время грозы отключать от электросети все электроприборы. Как же защитится от суровой действительности? Для защиты устанавливают ограничители перенапряжения (ОПН).

Комплексный вариант безопасности

Чтобы доставка, получение и использование электричества были полностью безопасны, лучше всего использовать не единичный ОПН, а комплекс ограничителей импульсных перенапряжений, как их еще называют. Их установку следует доверить профессионалам.

Принцип монтажа и работы единой системы прост:

• Первым, на входе, монтируется самый мощный аппарат.
• В щиток устанавливается прибор меньших токовых характеристик, а дальше — еще меньше.
• В бытовых условиях достаточно варианта В и С или С и D.
• Приборы в любой общей схеме работают по единому принципу. Они вступают в дело последовательно. Благодаря этому, напряжение снижается постепенно, на каждом этапе.

Рассуждая на тему, что такое ОПН, следует признать — вне зависимости от различных рабочих характеристик это, в первую очередь, современный способ защиты электрооборудования. Риски поражений приборов и установок, степень безопасности объектов и людей при использовании надежной аппаратуры снижаются многократно.

Технические характеристики газовых разрядников

Каждый газовый разрядник обладает специфическими электрическими свойствами и техническими характеристиками.

• Номинальный импульсный ток разряда. Технические требования, предъявляемые к разряднику, определяют его способность выдерживать определенное значение импульсного тока. Отклонение от нормы имеет допустимые пределы, определяемые требованиями. Номинальное значение тока всегда указано в технической спецификации конкретного устройства.
• Емкость и сопротивление изоляции. Данные параметры достигают, соответственно, свыше 10 гОм и менее 1 пФ, что делает такие устройства буквально незаменимыми при использовании в той или иной сети.
• Статическое напряжение срабатывания. Данным параметром определяется тип разрядника, установленного в защитном устройстве. Его значение равно напряжению, достаточному для зажигания разрядника, при условии медленного возрастания величины напряжения.
• Динамическое напряжение срабатывания. Эта величина является своеобразным пределом, когда наступает быстрый рост напряжения, при котором происходит срабатывание газового разрядника.

Устройство

Если посмотреть на фото ограничителя от перенапряжения, то можно быстро разобраться даже на глаз во многих частях, из которых он состоит. Во главе угла тут варистор, который берет на себя роль переменного нелинейного резистора. Их в составе несколько штук. Все они размещаются в корпусе, которые выполнен из фарфоровой части и полимеров высокой прочности.

По конструкции ОПН создается таким образом, чтобы вся система была полностью безопасна от возгораний и взрывов. Особенно это характерно в моменты, когда происходит замыкание.

Очень многое в данном случае зависит от того, куда вы хотите поставить этот прибор. Из-за этого фактора подбираются виды ограничителей перенапряжения. Есть те, кто созданы для защитных функций на линиях электропередач и на оборудовании громоздких промышленных объектах.

У них всегда есть удобные крепежные элементы, да и над дизайном уже стали неплохо работать, хотя обычно это элементы находятся далеко от человеческих глаз. Уже есть специальные пульты дистанционного управления и индикаторы, которые влияют на режимы работы.

Что входит в модульный ограничитель:

• Корпус
• Предохраняющая часть
• Сменный варистор
• Указывающий износ модуль варистора
• Зажимные насечки
• Принципы работы

Некоторые технические характеристики опн вам уже известны, а вот принципы их жизнедеятельности не совсем. Вольтамперные характеристики (ВАХ) действуют нелинейно у варисторов. Для их трудоспособности необходим материал с примесями окиси цинка и оксидами иных металлов.

Резистор находится в состоянии покоя, когда напряжение соответствует значениям по номиналу. В варисторах совсем незначительные величины, что объясняется характером емкости.

Если возникает какой-то импульс, который может в конечном итоге привести к поломке изоляционных свойств, то ОПН переносит серьезные колебания тока. Перенапряжения не происходит, а величина в электрооборудовании быстро снижается до безопасных величин.

Как подключить УЗИП в частном доме?

Установка УЗИП производится в зависимости от показателя напряжения: 220В (одна фаза) и 380В (три фазы).

Схема подключения может быть направлена на бесперебойность или на безопасность, нужно определить приоритеты. В первом случае может временно отключиться молниезащиты для того, чтобы не допустить перебоя в снабжении потребителей. Во втором же случае недопустимо отключение молниезащиты, даже на несколько секунд, но возможно полное отключение снабжения.

Схема подключения в однофазной сети системы заземления TN-S

При использовании однофазной сети TN-S к УЗИП нужно подключить фазный, нулевой рабочий и нулевой защитный проводник. Фаза и ноль сначала подключаются к соответствующим клеммам, а затем шлейфом к линии оборудования. К защитному проводнику подключается заземляющий проводник. УЗИП устанавливается сразу после вводного автомата. Для облегчения процесса подключения все контакты на устройстве обозначены, поэтому сложностей не должно возникнуть.

Пояснение к схеме: А, В, С – фазы электрической сети, N – рабочий нулевой проводник, PE – защитный нулевой проводник.

Схема подключения в трехфазной сети системы заземления TN-S

Отличительной особенностью трехфазной сети TN-S от однофазной является то, что от источника питания исходит пять проводников, три фазы, рабочий нулевой и защитный нулевой проводники. К клеммам подключается три фазы и нулевой провод. Пятый защитный проводник подключается к корпусу электроприбора и земле, то есть служит некой перемычкой.

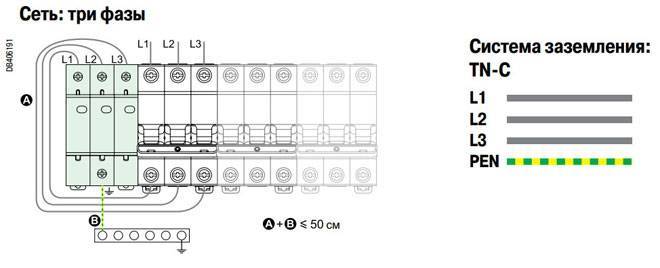

Схема подключения в трехфазной сети системы заземления TN-C

В системе подключения заземления TN-C рабочий и защитный проводник объединены в один провод (PEN), это и является главным отличием от заземления TN-S.

Система TN-C является более простой и уже довольно устаревшей, и распространена в устаревшем жилом фонде. По современным нормам применяется система заземления TN-C-S, в которой находятся по отдельности нулевой рабочий и нулевой защитный проводники.

Переход на более новую систему необходим для того, чтобы избежать поражения электрическим током обслуживающего персонала, и ситуаций с возникновений пожара. Ну и конечно же в системе TN-C-S лучше защита от резких импульсных перенапряжений.

Во всех трех вариантах подключения при перенапряжении ток направляется на землю через кабель заземления или же через общий защитный провод, что не дает импульсу навредить всей линии и оборудованию.

Основные характеристики

Основной критерий в этой классификации – величина амплитуды напряжения, превышение которой приводит к срабатыванию ОПН. Приняты такие значения:

• A – 6 кВ или больше, устанавливаются на опорах ЛЭП.
• B – 4 кВ, устанавливаются так, чтобы защитить соединение от линии к дому.
• С – 2,5 кВ, место расположения – электрощит.
• D – 1,5 кВ, устанавливаются не всегда, в зависимости от чувствительности электроприборов.

В исправном состоянии ток, протекающий через ОПН, пренебрежимо мал. Кроме основного параметра, по которому делается классификация ограничителей напряжения, наиболее важными являются:

• время срабатывания;
• остаточное сопротивление (то есть после того как сопротивление уменьшилось от воздействия напряжения);
• импульсная мощность (то есть величина электрической мощности, которая не приводит к повреждению изделия).

Время срабатывания состоит из интервала, соответствующего уменьшению сопротивления, а также его восстановлению. Чем оно меньше, тем эффективнее ограничитель напряжения. Обычно длительность интервалов менее 1 миллисекунды. Остаточное сопротивление определит силу тока, который течет через ОПН при его срабатывании. А, следовательно, и напряжение на нем и во всей электросети, которую он защищает. При ударе молнии сложно спрогнозировать ее параметры.

Но сила тока может достигать десятков тысяч ампер. Поэтому чем меньше остаточное сопротивление, тем лучше. Обычно его величина – это единицы ом. В явном виде импульсная мощность и не присутствует в технических данных ОПН. Указывается максимальная сила тока в импульсе. Но по ней и величине сопротивления эта мощность вычисляется. Обычно длительность удара молнии невелика, и в большинстве случаев ОПН эксплуатируется долго.

Устройство и принцип действия

Ограничитель перенапряжения является безыскровым разрядником.

Устройство ограничителя перенапряжения

Основной элемент ОПН — варистор ( varistor, от англ. Vari(able) (Resi)stor — переменное, изменяющееся сопротивление). Основная активная часть ОПН состоит из  последовательного набора варисторов, соединенных последовательно в «колонку». В зависимости от требуемых характеристик ОПН и его конструкции ограничитель может состоять из одной колонки или из ряда колонок, соединённых  последовательно либо параллельно. Отличие материала варисторов ОПН от материала резисторов вентильных разрядников состоит в том,
что у нелинейных резисторов ограничителей перенапряжения присутствует повышенная пропускная способность, а также высоконелинейная вольт-амперная характеристика (ВАХ), благодаря которой возможно непрерывное и безопасное нахождение ОПН под напряжением, при котором обеспечивается высокий уровень защиты электрооборудования. Данные качества позволили исключить из конструкции ОПН искровые промежутки.

Материал нелинейных резисторов ОПН состоит в основном из оксида (окиси) цинка — ZnO и оболочки в виде глифталевой эмали, повышающей пропускную способность варистора. В процессе изготовления оксид цинка смешивается с оксидами других металлов. Варисторы на основе оксида цинка являются системой, состоящей из последовательно и параллельно включённых p – n переходов. Именно эти p – n переходы определяют нелинейность ВАХ варистора.

ОПН  конструктивно представляет собой колонку варисторов, заключенных в высокопрочный полимерный корпус из высокомолекулярного каучука (в случае полимерной изоляции прибора), либо колонку варисторов, прижатую к боковой поверхности стеклопластиковой трубы, расположенной внутри фарфора (в случае фарфоровой изоляции). В ОПН с полимерной изоляцией  пространство между стеклопластиковой трубой и колонкой варисторов заполняется низкомолекулярным каучуком , а сама стеклопластиковая труба имеет расчетное количество отверстий для обеспечения взрывобезопасности конструкции при прохождении токов короткого замыкания. У ограничителей перенапряжений с фарфоровой изоляцией на торцевых сторонах покрышки располагают мембраны и герметизирующие резиновые уплотнительные кольца, а на фланцах устанавливают специальные крышки с выхлопными отверстиями. На крышке ограничителя перенапряжений имеется контактный болт для подключения к токоведущей шине. ОПН снабжён изолированной от земли плитой основания. Внутренняя стеклопластиковая труба, мембраны и крышки обеспечивают взрывобезопасность конструкции при прохождении токов
короткого замыкания.

Принцип действия

Защитное действие ограничителя перенапряжений обусловлено тем, что появление опасного для изоляции перенапряжения, вследствие высокой нелинейности резисторов через ограничитель перенапряжений протекает значительный импульсный ток, в результате чего величина перенапряжения снижается до уровня, безопасного для изоляции защищаемого оборудования.

В нормальном рабочем режиме ток через ограничитель имеет емкостный характер и составляет десятые доли миллиампера. Но при возникновении перенапряжений резисторы ОПН переходят в проводящее состояние и ограничивают дальнейшее нарастание перенапряжения до уровня, безопасного для изоляции защищаемой электроустановки. Когда перенапряжение снижается, ограничитель вновь возвращается в непроводящее состояние.

Вольт-амперная характеристика ограничителя состоит из 3 участков:

1. – область малых токов;
2. – область средних токов;
3. – область больших токов.

Вольт-амперная характеристика ОПН.

В первой области варисторы работают под рабочим напряжением, не превышающим наибольшее допустимое рабочее напряжение (сопротивление варисторов велико, через них протекает очень малый ток утечки).  В режим средних токов варистор переходит при возникновении перенапряжения в сети. При этом на границе 1 и 2 областей происходит перегиб ВАХ, сопротивление варисторов существенно уменьшается и через них протекает кратковременный импульс тока. Варистор поглощает энергию импульса и рассеивает её в окружающее пространство в виде тепла. За счёт поглощения энергии, импульс перенапряжения резко падает. Третья область для ограничителя является аварийной, сопротивление варисторов в ней вновь резко возрастает.

От разрядников к ограничителям

Электросети — это не только линии высоковольтных передач. В широком смысле в систему входит множество оборудования, установок, приспособлений, к ней подключены промышленные и обычные потребители. Последствия сбоев здесь могут быть весьма серьезны. Пока рынок не стали занимать современные ограничители напряжения, те же задачи решали другие устройства — разрядники.

Особенности их таковы:

• Работа простейшего разрядника состояла в приеме ненормативной электроэнергии и безопасном сбросе ее через систему заземления.
• В обычное состояние разрядник возвращал дугогаситель. Он нейтрализовал повышенную ионизацию.
• Главной особенностью этих устройств являлся искровой промежуток. От ширины его зависела мощность системы. Но и увеличивать до бесконечности приборы было тоже нельзя.
• Слабым местом таких «предохранителей» считалась опасность запаздывания устройства в нормативный режим после всплеска напряжения.
• Разрядники постоянно совершенствовались. Изобретались и внедрялись воздушные, газовые, вентильные модели. Но все они имели недостатки, и в итоге на смену им пришли устройства нового типа — ОПН.

Но если с приближением грозы это еще возможно успеть сделать, то технологический сбой непредсказуем. Да и оставить без электричества, например, доменный цех или операционную вообще недопустимо. Поэтому и необходимы приборы-предохранители.

https://youtube.com/watch?v=2ZZwQRD6q4I

Схема работы ОПН

ОПН — ограничитель перенапряжения. В числе других устройств его следует отнести к самым современным системам, способным уберегать приборы и проводку в экстремальных ситуациях. Можно сказать, что заложенная в его основе схема успешно решает комплекс проблем, которым ранее противостояли автоматические прерыватели и разрядники, а в бытовых условиях — стабилизаторы и домашние трансформаторы.

Схема ОПН строится на таких принципах:

• Основой прибора является варистор, который мгновенно впитывает сверхнормативную энергию и отдает ее уже как тепло. Напряжение, которое поступает далее по сети, нормализуется.
• ОПН моментально возвращается в исходное состояние и сразу же способен принять еще один резкий импульс или даже их последовательную серию.
• Первоначально один варистор или несколько их (соединенные вместе) и представляли приспособление. В случае внеплановых проблем из строя выходило все устройство.
• Сейчас приборы представляют собой несколько блоков, подключенных последовательно (или параллельно). Это повышает защитные характеристики изделия, а также облегчает его ремонт, для которого бывает достаточно заменить один из модулей.
• Варисторы заизолированы в полимерные или фарфоровые корпуса. Первые имеют специальные отверстия, а вторые — мембраны и герметизирующие кольца, а также выхлопные крышки. Это повышает взрыво- и пожаробезопасность приборов при работе с нестабильным напряжением.

Фарфоровые приборы мало подвержены колебаниям температур, обладают высокой прочностью, но имеют более низкие тепловые показатели и к тому же опаснее при взрыве.

Служебные обязанности старых и новых разрядников

Теплую симпатию Тютчева к майским грозам вряд ли смогут разделить владельцы электрооборудования. Угодивший в воздушную электролинию меткий грозовой разряд создаст в ней перенапряжение, значение которого достигает порой десятков кВ. Даже если дело не дойдет до десятков, а обойдется единицами, приборам может быть нанесен серьезный ущерб. Ведь преобладающее количество бытовых агрегатов с электронной начинкой устойчиво лишь к 1,5 кВ.

Молниеносно разбегаясь по проводке крутые волны перенапряжения способны вызвать пробой, могут перегреть изоляцию до стадии возгорания. И вовсе необязательно, чтобы разрушительная грозовая «стрела» попала в сеть рядом со строением. За пару микросекунд она преодолевает километровые расстояния. От предсказуемых последствий жильцов многоэтажек обязаны защитить электрики управляющей организации. А вот частники смогут предъявить претензии только Илье Громовержцу.

Это не единственная причина, с целью исключения которой нужна защита от перенапряжения. Аналогичную угрозу представляют:

• коммутационные скачки, возникающие на подстанции вследствие отключающих/подключающих манипуляций с мощными потребителями;
• броски перенапряжения, распространяемые другим оборудованием;
• электростатические разряды, которые периодически появляются между работающими рядом устройствами.

Для того чтобы все перечисленные обстоятельства не влияли ни на работу электротехники, ни на целостность ее изоляции, были изобретены разрядники.

Функция разрядников заключалась в поглощении излишков энергии с последующим сбросом их вместе с выделившимся теплом в почву через заземление. В списке компонентов разрядника значатся только два электрода и дугогасительный элемент. Один из электродов крепился к защищаемому объекту, второй к заземляющему контуру. Т.е. одной «рукой» разрядник ловил перенапряжение, второй – выводил его за пределы. Дугогаситель снимал возникшую в это время ионизацию, чтобы вернуть разрядник в обычное рабочее русло.

Между электродами разрядника нужно было установить четкое расстояние, именуемое искровым промежутком. Чем больше был данный интервал, тем мощнее действовала разрядная система. В результате сооружалось нечто весьма громоздкое и не всегда эффективное, потому что устройство могло внезапно ограничить поток, не успев вернуться в нормальный рабочий режим перед очередным всплеском. Потом были эпопеи с внедрением вентильных, воздушных, газовых и других типов разрядников. Каждый из них мог похвастаться технологическими плюсами, но не был полностью избавлен от недостатков.

Меньше всего технологических минусов у нового поколения разрядников – ограничителей. Ранее они были представлены блокированными устройствами, которые после повреждения приходилось полностью менять. Теперь их выпускают в модульных вариантах, невероятно удобных для защиты электропроводки загородной частной собственности.

Разрядники 6 КВ, 10 КВ, 35кВ, 110 кВ, 220 кВ

Основные характеристики разрядников 6-220 кВ приведены в таблицах 2 и 3.

Таблица 2 – Технические характеристики разрядников 6 кВ, 10 кВ

Таблица 3 – Технические характеристики разрядников 35кВ, 110 кВ, 220 кВ

Виды разрядников

Принцип работы разрядников основан на способности высокого напряжения пробивать воздушный промежуток. Напряжение пробоя промежутка зависит главным образом от величины воздушного зазора.

Воздушный разрядник

Конструкция воздушного разрядника очень проста. Величина воздушного зазора между фазным и заземляющим проводом выбирается таким образом, что он гарантированно не пробивается при рабочем напряжении, но в случае кратного увеличения этого значения происходит пробой. При этом образуется электрическая цепь через дуговой разряд между фазой и защитным заземлением. Импульс тока, уходящий в заземляющее устройство, снимает перенапряжение и защищает силовые цепи от повреждения.

Усовершенствованной моделью воздушного разрядника является разрядник вентильного типа. Конструкция вентильного разрядника включает в себя несколько компонентов:

• искровой промежуток, разделённый на несколько воздушных зазоров;
• резистора.

Рабочий резистор представляет собой набор последовательно соединённых между собой дисков, изготовленных из вилита или тирита. Свойства этих материалов таковы, что вольт-амперная характеристика рабочего сопротивления является нелинейной. Это свойство позволяет пропускать большие импульсные токи перенапряжений при малом падении напряжения на самом элементе.
