Разводка однофазного щитка

Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.

Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.

Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт. Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.

• Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
• Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
• К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

• первая фаза: 7,2+0,6=7,8 кВт;
• вторая фаза: 4,3+3,5+0,6=8,4 кВт;
• третья фаза: 5,5+3,5+0,6=9,6 кВт.

По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.

Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.

Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?

После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.

В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.

Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Трехфазная сеть: расчет мощности, схема подключения

Не всякому обывателю понятно, что такое электрические цепи. В квартирах они на 99 % однофазные, где ток поступает к потребителю по одному проводу, а возвращается по другому (нулевому). Трехфазная сеть представляет собой систему передачи электрического тока, который течет по трем проводам с возвратом по одному. Здесь обратный провод не перегружен благодаря сдвигу тока по фазе. Электроэнергия вырабатывается генератором, приводимым во вращение внешним приводом.

Увеличение нагрузки в цепи приводит к росту силы тока, проходящего по обмоткам генератора. В результате магнитное поле в большей степени сопротивляется вращению вала привода. Количество оборотов начинает снижаться, и регулятор скорости вращения подает команду на увеличение мощности привода, например путем подачи большего количества топлива к двигателю внутреннего сгорания. Число оборотов восстанавливается, и генерируется больше электроэнергии.

Трехфазная система представляет собой 3 цепи с ЭДС одинаковой частоты и сдвигом по фазе 120°.

Расчет нагрузки по фазам

Допустим, у вас имеется трехфазный двигатель мощностью 1500 Вт. Соответственно, на каждую фазу приходится по 500 Вт активной мощности. Предположим, что cos фи=0,8. Полная мощность равна: 500/0,8. Получается, что 625 Вт нужно распределить на каждую фазу.

Кроме двигателя к фазам, вероятно, подключены и другие потребители. Например, кроме 500 Вт подключается освещение на 200 Вт и конвектор на 300 Вт. Все мощности суммируются по горизонтали. Реактивная мощность остается без изменений (если не используются нагрузки с реактивной составляющей).

По теореме Пифагора можно определить реактивную мощность.

Но на практике это довольно сложные расчеты. Поэтому, это рассчитывается приближенно: 625 Вт + 500 Вт = 1150 Вт. Эта сумма получается больше точных расчетов по формуле, но страшного ничего нет. Расчет произведен с небольшим запасом.

На практике для приблизительных расчетов достаточно сложить все полные мощности и по ним определить мощность автомата для требуемой нагрузки.

Как распределить 15 кВт по фазам?

В квартиру вся мощность подается по одной фазе и здесь особо не приходится ломать голову, что и как подключить, а вот на частные дома как правило выдают 15 кВт по 3 фазам т.е. на каждую фазу нагрузка не должна превышать 5 кВт.

При такой схеме ошибка в распределении потребителей по фазам будет стоить вам постоянным срабатыванием вводного автомата. Такие случаи нередки и часто приходится перекраивать распределительный щиты и исправлять перекосы.

Для правильного распределения нагрузки необходимо как минимум разнести основных (мощных) потребителей по трем фазам, а лучше вместе с разнесением проанализировать какие приборы будут часто работать совместно, а какие совместно с другими никогда не включаться.

К основным потребителям можно отнести приборы, которые обладают большой мощностью потребления и встречаются в каждом доме: варочная поверхность (до 7 кВт – 4 конфорки), духовой шкаф (3,5 кВт), (чайник, мультиварка, хлебопечка…) розетки над столешницей на кухне – до 3,5 кВт, сплит-система – 1,5-2 кВт, пылесос – 2 кВт, утюг – 2,4 кВт.

Вводной автомат трехполюсный 25 А, т.е. запитать варочную поверхность по одной фазе не получиться. Исходя из этого решаем данный вопрос покупкой варочной поверхности с возможностью подключения по 3 фазам и заводим ее на трехфазный дифференциальный 16 А автомат.

Наглядно приведу пример компоновки щита ВРУ для одноэтажного дома (100 м2, кухня, санузел, три спальни, зал). В доме целесообразно установить щит ВРУ на 36 модулей. На входе используем дифференциальный 3 фазный автомат 25 А/100 мА. Используем три модуля защиты от перенапряжения на 220 В. Номинал выше чем вводной автомат (32 А). Как говорилось выше варочная поверхность будет подключаться в сеть по 3 фазам. Для этого будет достаточно проложить к ней провод 5/2,5 мм2. У нас основное потребление происходит на кухне. Учитывая, что одновременно используются розетки, находящиеся в зоне готовки (над столешницей) и духовой шкаф мы разносим их по разным фазам. Обычно пылесос и утюг включается в другое время отличное от времени готовки т.к. у хозяйки две руки поэтому розетки в остальных комнатах распределяем равномерно между фазами, а вот стиральную машину и бойлер подключаем к третьей фазе. Стоит упомянуть, что свет лучше развести по разным фазам с целью резервирования.

Трансформаторная подстанция

Трансформаторные подстанции это электроустановка, предназначенная для приема, преобразования и распределения электроэнергии от линий электропередач.

Состоят подстанции из понижающего трансформатора, распределительного устройства (РУ) и устройств управления.

По способу строительства и расположения подстанции подразделяются на пристроенные, встроенные, внутрецеховые. Для загорода наиболее распространены мачтовые и столбовые подстанции.

Основным элементом подстанции является понижающий трансформатор. Понижающие трансформаторы могут быть трехфазные и однофазные. Однофазные трансформаторы используются в комплексе с трехфазными трансформаторами и в основном в сельской местности.

Понижается напряжение в трансформаторах до номинального рабочего напряжения 380 или 220 вольт. Называются эти напряжения линейным и фазным соответственно. А питание потребителей называется соответственно трехфазным и однофазным. Рассмотрим виды питания потребителей подробнее.

Что важно знать?

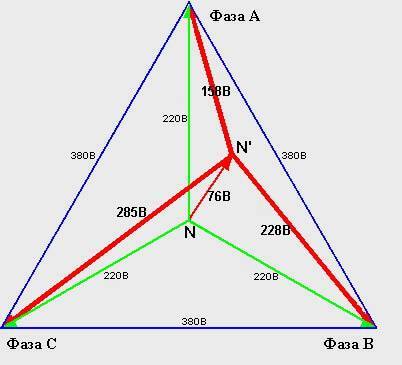

Данная диаграмма условно иллюстрирует трехфазную сеть:

Напряжение между фазами 380 вольт обозначено синим цветом. Зеленым цветом обозначено равномерное распределенное линейное напряжение. Красным — перекос напряжений.

Новым, трехфазным абонентам электросети в частном доме или квартире, при первом подключении, не стоит сильно надеяться на изначально равномерно распределенную нагрузку на вводной линии. Поскольку от одной линии могут быть запитаны несколько потребителей, а у них с распределением могут возникать проблемы.

Первым делом нужно выяснить напряжение между фазами, а также между L1-L3 и нулем, измерив их измерительным прибором. Если вы начали обзор нашего портала с этой статьи, рекомендуем также ознакомиться с инструкцией по использованию мультиметра .

Допустимые параметры отличия напряжений на вводном кабеле, в допустимом диапазоне отклонений, описанных в ПУЭ, до 30% от заявленных 380-400 В. В том случае, если разность больше допустимого параметра от нормативного документа, необходимо обратится в электроснабжающую организацию для принятия соответствующих мероприятий по восстановлению симметрии фаз. Более подробно о том, что такое перекос фаз в сети. можете узнать из нашей статьи.

Согласно договору между абонентом и РЭС (о пользовании электроэнергией), последние должны поставлять качественную электроэнергию в дома, с указанным фазным и линейным напряжением. Частота также должна соответствовать 50 Герц.

Особенности подключения питания к частному дому

Многие считают, что трехфазная сеть в доме повышает потребляемую мощность. На самом деле лимит устанавливается электроснабжающей организацией и определяется факторами:

• возможностями поставщика;
• количеством потребителей;
• состоянием линии и оборудования.

Для предупреждения скачков напряжения и перекоса фаз их следует нагружать равномерно. Расчет трехфазной системы получается примерным, поскольку невозможно точно определить, какие приборы в данный момент будут подключены. Наличие импульсных приборов в настоящее время приводит к повышенному энергопотреблению при их пуске.

Распределительный электрощит при трехфазном подключении берется больших размеров, чем при однофазном питании. Возможны варианты с установкой небольшого вводного щитка, а остальных – из пластика на каждую фазу и на надворные постройки.

Подключение к магистрали реализуется по подземному способу и по воздушной линии. Предпочтение отдают последней благодаря небольшому объему работ, низкой стоимости подключения и удобству ремонта.

Сейчас воздушное подключение удобно делать с помощью самонесущего изолированного провода (СИП). Минимальное сечение алюминиевой жилы составляет 16 мм 2 , чего с большим запасом хватит для частного дома.

СИП крепится на опорах и стене дома с помощью анкерных кронштейнов с зажимами. Соединение с главной воздушной линией и кабелем ввода в электрощит дома производится ответвительными прокалывающими зажимами. Кабель берется с негорючей изоляцией (ВВГнг) и проводится через металлическую трубу, вставленную в стену.

Потребляемая мощность

Для хозяина дома важно знать, сколько потребляется энергии. Это легко подсчитать по всем электроприборам

Сложив все мощности и поделив результат на 1000, получим суммарное потребление, например 10 кВт. Для бытовых электроприборов достаточно одной фазы. Однако потребление тока значительно возрастает в частном доме, где есть мощная техника. На один прибор может приходиться 4-5 кВт.

Важно спланировать потребляемую мощность трехфазной сети на этапе ее проектирования, чтобы обеспечить симметрию по напряжениям и токам. В дом заходит четырехжильный провод на три фазы и нейтраль

Напряжение электрической сети составляет 380/220 В. Между фазами и нулевым проводом подключаются электроприборы на 220 В. Кроме того, может быть еще трехфазная нагрузка

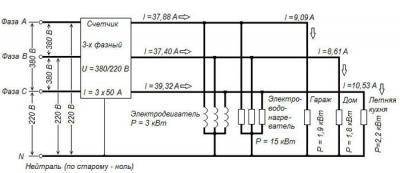

В дом заходит четырехжильный провод на три фазы и нейтраль. Напряжение электрической сети составляет 380/220 В. Между фазами и нулевым проводом подключаются электроприборы на 220 В. Кроме того, может быть еще трехфазная нагрузка.

Расчет мощности трехфазной сети производится по частям. Сначала целесообразно рассчитать чисто трехфазные нагрузки, например электрический котел на 15 кВт и асинхронный электродвигатель на 3 кВт. Суммарная мощность составит P = 15 + 3 = 18 кВт. В фазном проводе при этом протекает ток I = Px1000/(√3xUxcosϕ). Для бытовых электросетей cosϕ = 0,95. Подставив в формулу числовые значения, получим величину тока I = 28,79 А.

Теперь следует определить однофазные нагрузки. Пусть для фаз они составят P_A = 1,9 кВт, P_B = 1,8 кВт, P_C = 2,2 кВт. Смешанная нагрузка определяется суммированием и составляет 23,9 кВт. Максимальный ток будет I = 10,53 А (фаза С). Сложив его с током от трехфазной нагрузки, получим I_C = 39,32 А. Токи на остальных фазах составят I_B = 37,4 кВт, I_A = 37,88 А.

В расчетах мощности трехфазной сети удобно пользоваться таблицами мощности с учетом типа подключения.

По ним удобно подбирать защитные автоматы и определять сечения проводки.

Электрический счетчик

При любой схеме подключения необходим прибор учета расхода электроэнергии. 3-фазный счетчик может подключаться непосредственно к сети (прямое включение) или через трансформатор напряжения (полукосвенное), где показания прибора умножаются на коэффициент.

Важно соблюдать порядок подключения, где нечетные номера – это питание, а четные – нагрузка. Цвет проводов указывается в описании, а схема размещается на задней крышке прибора

Вход и соответствующий выход 3-фазного счетчика обозначаются одним цветом. Наиболее распространен порядок присоединения, когда сначала идут фазы, а последний провод – ноль.

3-фазный счетчик прямого включения для дома обычно рассчитан на мощность до 60 кВт.

Перед выбором многотарифной модели следует согласовать вопрос с энергоснабжающей компанией. Современные устройства с тарификаторами дают возможность подсчитывать плату за электроэнергию в зависимости от времени суток, регистрировать и записывать значения мощности во времени.

Температурные показатели приборов выбираются как можно шире. В среднем они составляют от -20 до +50 °С. Срок эксплуатации приборов достигает 40 лет с межповерочным интервалом 5-10 лет.

Счетчик подключается после вводного трех- или четырехполюсного автоматического выключателя.

Схема подключения трехфазного двигателя к трехфазной сети

Работа трехфазных электродвигателей отличается высокой производительностью и эффективностью. Здесь не требуется наличие дополнительных пусковых устройств

Для нормальной эксплуатации важно правильно подключить устройство и выполнять все рекомендации

Схема подключения трехфазного двигателя к трехфазной сети создает вращающее магнитное поле тремя обмотками, соединенными звездой или треугольником.

У каждого способа есть свои достоинства и недостатки. Схема звезды позволяет плавно запускать двигатель, но его мощность снижается до 30 %. Эта потеря отсутствует в схеме треугольника, но при пуске токовая нагрузка значительно больше.

У двигателей есть коробка подключения, где находятся выводы обмоток. Если их три, то схема соединяется только звездой. При наличии шести выводов двигатель можно подключить любым способом.
