Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

  1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
  2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
  3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Возможные способы подключения генератора

Если на момент отключения электричества самым важным критерием является время, то бензогенератор можно аварийно подключить к домашней сети двумя достаточно быстрыми способами:

  1. подключение генератора через розетку, предварительно отключив вводный автомат на щитке;
  2. подключить на ввод щитка электрогенератор вместо выводов от электросчетчика.

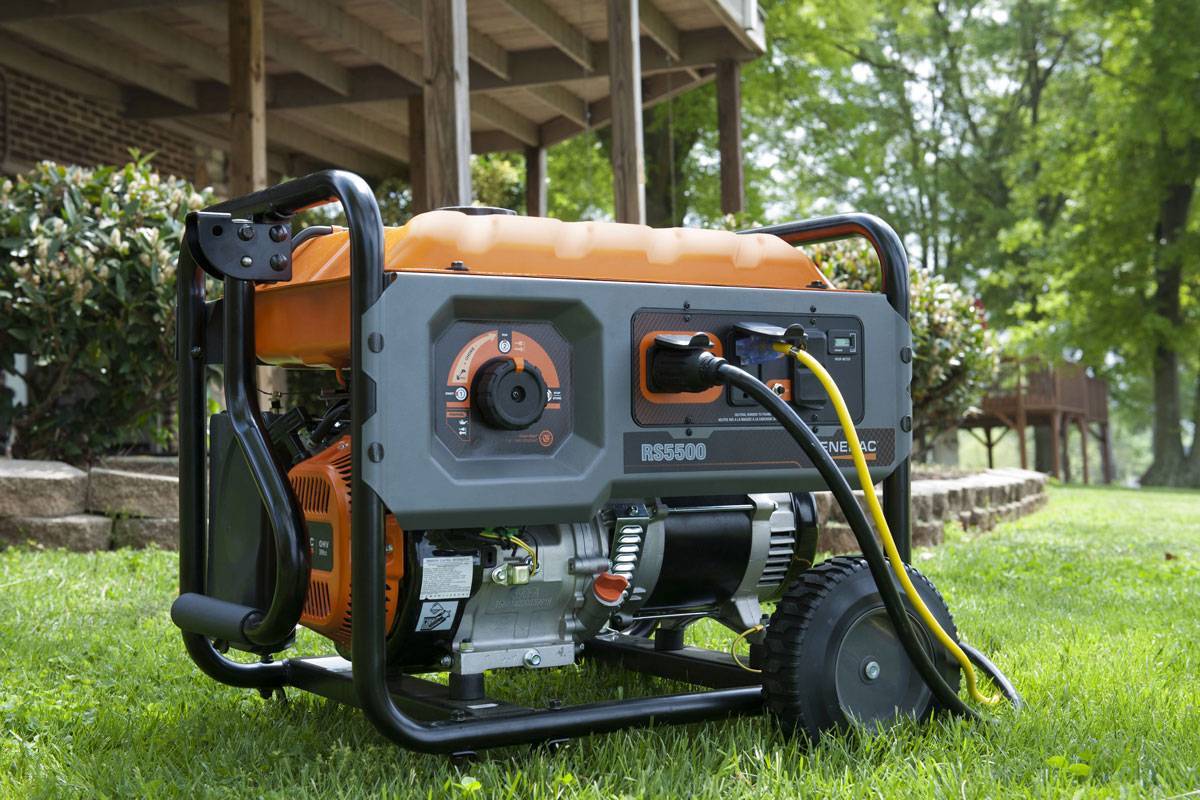

Для первого способа потребуется кабель с двумя подключенными штепсельными вилками на обоих концах. Линия розетки должна выдерживать максимальную мощность (ток) генератора. Как правило, электрогенераторы имеют автоматический выключатель для защиты от перегрузки, но наличие автомата с соответствующим номиналом на линии розетки не повредит. Схема подключения резервного электрогенератора к домашней сети показана на рисунке ниже:

Схема подключения автономного электрогенератора через розетку

При возобновлении подачи электроэнергии необходимо сначала заглушить генератор, вынуть вилки из розеток на генераторе и от домашней сети, затем включить вводный автомат на щитке.

Включение сетевого напряжения при включенном в домашнюю сеть электрогенераторе приведет к его выходу из строя

Кабель с двумя вилками также не является безопасным, так как при оставлении одного из концов включенным, возможно поражение при прикосновении к оголенным штырькам в момент возобновления электроснабжения или тестового запуска электрогенератора. Частое применение такой схемы может усыпить бдительность, поэтому возникает риск аварийной ситуации при одновременном включении генератора и вводного автомата.

Небезопасный кабель с двумя вилками, используемый исключительно для экстренного подключения генератора

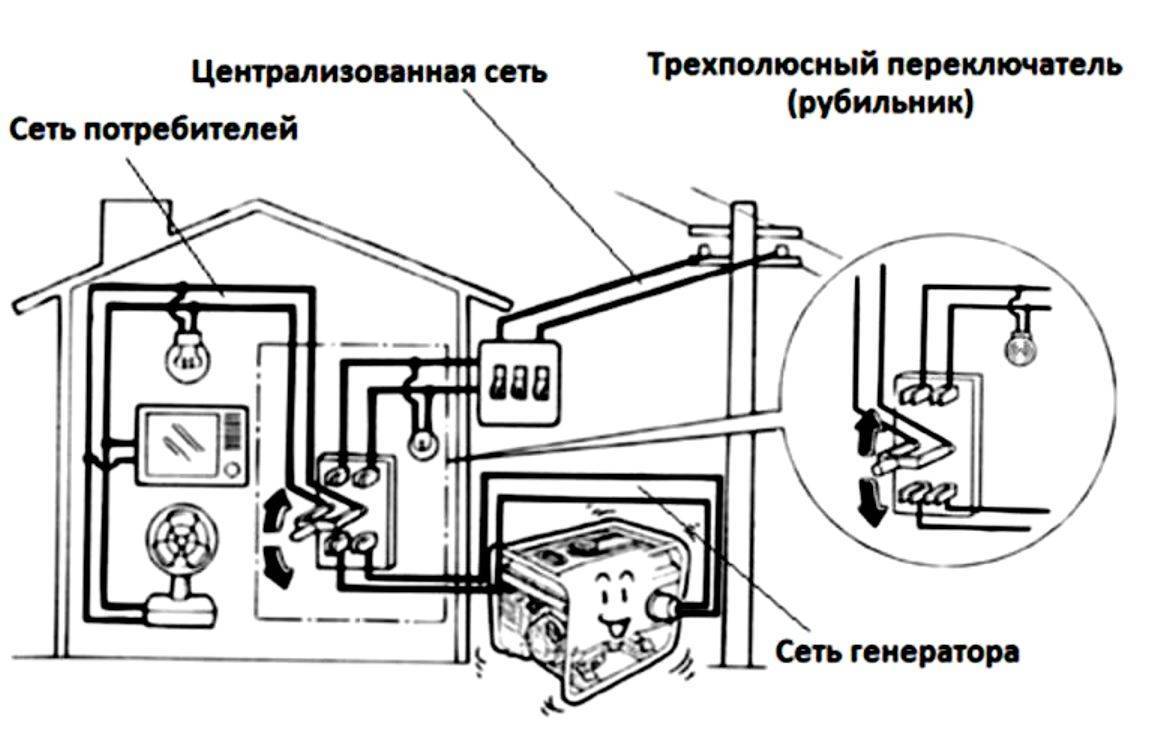

Перекидной рубильник

Второй способ, с отключением одного источника питания (выводы от счетчика) и подключением резерва (бензогенератор) является более безопасным в плане исключения одновременного их включения, но требует частой манипуляции с проводами и клеммами при повторяющейся ситуации с исчезновением электричества. К тому же, выводы от счетчика при возобновлении внешнего энергоснабжения могут оказаться под напряжением, если ввод электричества в дом осуществлен напрямую, без вводного автомата.

Чтобы исключить манипуляции с проводами и клеммами и сделать все правильно, подобную схему подключения можно воссоздать при помощи перекидного рубильника, который переключает домашнюю сеть с основного на резервный источник питания. Для исключения всех возможных аварийных ситуаций, перекидной рубильник должен быть двухполюсным для однофазной сети, или четырехполюсным для включения в трехфазную систему.

Применение перекидного рубильника для подключения электрогенератора к сети

В данном случае рабочий ноль домашней электросети также отсоединяется от линии электроснабжения, получается система с изолированной нейтралью (IT). При существующем в домашней сети защитном проводнике заземления провод PE нужно подключить к корпусу генератора. Если домашняя сеть двухпроводная, то бензогенератор нужно заземлить при помощи заземлителей.

Алгоритм включения и выключения резервного электропитания будет следующим:

  • запуск и прогрев генератора при отключении света;
  • переключение перекидного рубильника на резерв;
  • перевод рубильника на основное питание при возобновлении энергоснабжения;
  • остановка электрогенератора.

На видео ниже показаны технические нюансы запуска и обслуживания генератора:

Детали и мелочи подключения генераторов, о которых редко говорят

Мы не будем рассматривать вопрос, как выбрать схему подключения. Это сугубо индивидуальные решения, так как двух одинаковых домов нет, если говорить о частном секторе, а не о дорогих посёлках, в которых, как правило, вопрос резерва так или иначе решён. Но есть некоторые детали, которые носят общий характер, для всех вариантов подключений, о них и поговорим. Начнём с места установки, ведь генератор стоит надёжно защитить от дождя и снега. Можно разместить внутри дома, если обеспечить отсутствие вибрации и отвод выхлопных газов. Нешумные генераторы это позволяют сегодня.

Вы можете, как угодно подключить генератор к сети дома, схема тоже может быть любая, но подключить его нужно после счётчика. Вы удивлены этому очевидному факту? Мы тоже, но в нашей практике масса примеров, когда человек решает установить генератор своими руками, и подключает его так, что платит за собственную генерацию энергии. При наличии сомнений лучше проконсультироваться с тем, кто в этом понимает.

Если Вы сомневаетесь, как подключить генератор к дому правильно, заплатите электрикам за схему подключения генератора к сети дома. Это стоит не очень дорого, но Вы получите:

  • Принципиальную электрическую схему подключений;
  • Физический план размещения оборудования (генератора, АВР, стабилизатора или ИБП);
  • Спецификацию на необходимые материалы: от кабеля до винтов с шурупами;
  • Официальный документ, при наличии которого к Вам не будет никаких вопросов со стороны энергетиков на предмет проверок правильности включений и хищения энергии.

Строго говоря, даже если подключение генератора к сети загородного дома выполнено своими руками, имеет смысл проинформировать местный энергосбыт о внесённых изменениях в схему потребления энергии. Зачем? Например, если в Вашем поселении есть проблемы с ограничениями выделенной мощности. Довольно часто генераторы используют как подпитку домовой сети во время пиковых потреблений, и если ваши соседи часто жалуются энергосбыту на нехватку мощности, а Вы нет, к Вам могут возникнуть ненужные вопросы. Ничего криминального они не найдут, но время потерять на проверках можно. Это вторая деталь, о которой многие не знают или забывают – уведомление заинтересованной стороны (энергетиков) в наличии собственной генерации.

Третий момент – это правильный выбор схемы включения резервного питания. Принимая решение как подключить генератор к дому, начните с оценки постоянности проживания. Автоматика включения на даче, которую посещают два дня в неделю летом, несколько неуместна, если, конечно, нет критически важных потребителей питания. Пока Вас на даче нет, и там нет тока, это никаких неудобств не доставит. Точно также обстоит дело с мощностью генератора, от которой почти напрямую зависит его цена. Может быть, для дачи ограничиться освещением, телевизором и насосами для полива или скважины?

Мы часто говорим о том, что запас лишним не бывает, но подключение генератора к сети загородного дома, тот самый случай, где всё хорошо в меру. Запас нужен на потери и немного (10-15%) на всякий случай.

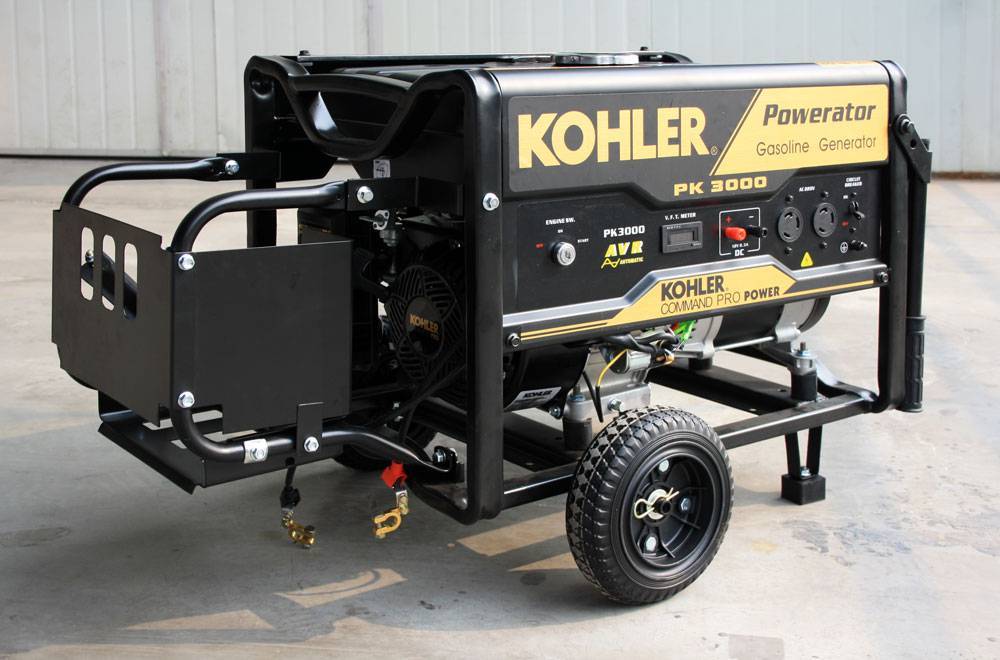

Выбор генератора

Определить мощность генератора это не значит определиться с выбором генератора. Есть несколько критериев, которые необходимо учитывать во время покупки. Среди них можно выделить:

  • количество фаз;
  • форм-фактор;
  • используемое топливо;
  • способ запуска;
  • наличие стабилизатора напряжения.

Количество фаз, которые будут использоваться в генераторе зависит от того, сколько фаз приходит по основному питанию. Нет проблем сделать питание только по одной фазе, но будет слишком большая нагрузка на проводку. Также будет работать только часть оборудования, а к остальной потребуются удлинители. Стоит понимать, что трехфазные генераторы обойдутся несколько дороже однофазных. Генератор может быть транспортируемый и стационарный. Есть стационарные варианты, которые рассчитаны на очень большую нагрузку. Передвижные имеют несколько меньший потенциал, но их можно использовать не только дома.

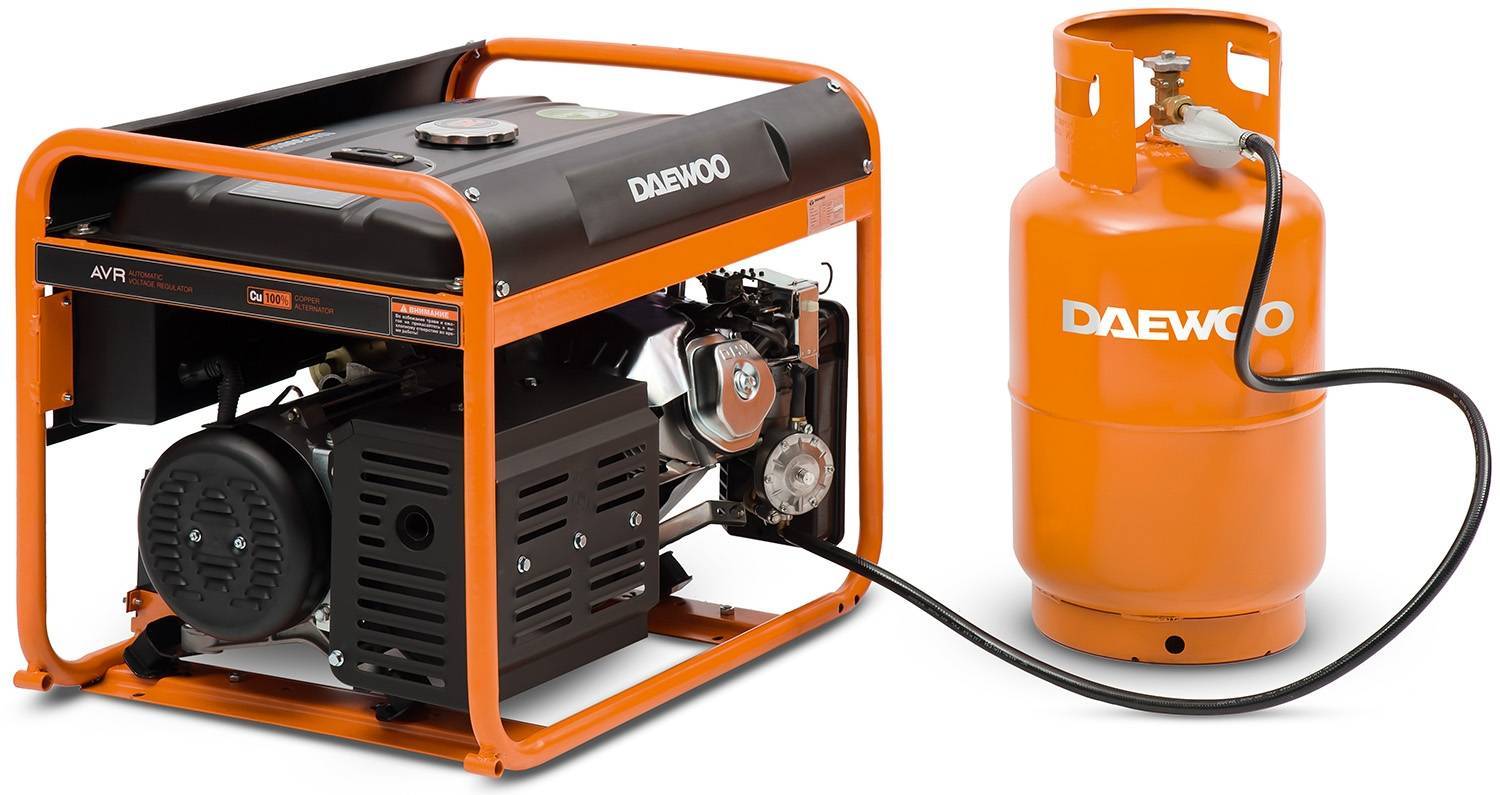

В зависимости от используемого топлива генераторы могут быть:

Выбор источника будет зависеть от наиболее доступного в конкретной местности. Широкое распространение получили бензиновые генераторы. Газовые генераторы могут работать на магистральном и сжиженном газе. Есть двухтопливные варианты, которые способны функционировать на бензине и газе. Наиболее экономичными считаются дизельные генераторы. Но они не так просты в обслуживании, как предыдущие.

По типу запуска генераторы можно разделить на:

Если планируется автоматическая система запуска, тогда потребуется второй вариант. В генераторе могут быть дополнительные функции. Одной из них является стабилизатор напряжения. Модуль отслеживает, чтобы на выходе были стабильные 220 вольт в случае с однофазным подключением. Если в доме уже установлен стабилизатор, тогда нет смысла переплачивать за эту функцию. Есть отдельный выход на 12 вольт для запуска соответствующих потребителей. Стоит понимать, что большинство генераторов выдают напряжение с альтернативной синусоидой. Некоторые потребители требуют правильной синусоиды, если в доме нет отдельного преобразователя, тогда необходимо выбрать генератор с правильной синусоидой.

Полуавтоматический переход на другой источник

Этот метод подразумевает автоматизацию тех или иных (не всех) процессов переключения. Участие человека в таком типе переключения все равно необходимо, но сама коммутация становится намного проще и безопаснее как для человека, так и для оборудования.

Автомат переключения на резерв

Этот узел, который несложно собрать своими руками, предназначен для автоматического переключения нагрузки с основного на резервный источник при пропадании первого и наоборот. Для его реализации понадобится электромагнитный пускатель или реле, срабатывающие от 220 В и с контактами, выдерживающими ток домовых потребителей. В качестве примера взято электромагнитное реле РЭК77/3 с тремя группами переключающих контактов:

Электромагнитное реле РЭК77/3 с обмоткой 220 В / 50 Гц

Устройство выдерживает ток до 10 А, и вполне может использоваться в качестве автоматического переключателя на небольшом объекте или в частном доме. Схема же автомата будет выглядеть следующим образом:

Здесь реле исполняет роль автоматического перекидного выключателя. Одна группа контактов переключает фазу, другая — ноль, третья не используется. Обмотка реле питается от основной сети. В исходном положении в линии «Сеть» присутствует напряжение, реле включено и подает напряжение на нагрузку. При пропадании сети реле отпускает и переключает нагрузку на питание от генератора. При возобновлении электроснабжения реле К1 вновь срабатывает, и схема возвращается к питанию от основного источника.

С запуском бензогенератора

Эта конструкция в состоянии самостоятельно запустить генератор. Единственное условие — сам генератор должен иметь стартер и дистанционную систему пуска хотя бы кнопкой. Для реализации этой идеи понадобится еще одно реле и пусковой таймер произвольной конструкции:

Подключение бензогенератора к сети дома, схема с автостартом

Здесь реле К1 исполняет те же функции — переключает нагрузку при пропадании основного напряжения. Но дополнительно оно своей третьей группой контактов подает напряжение на стартер и реле времени. Реле периодически пытается завести генератор, с его запуском появляется напряжение на резервной линии. При этом срабатывает реле К2 и своими контактами отключает систему автозапуска бензогенератора.

Но и эта конструкция не является полным автоматом. Во-первых, если генератор по каким-либо причинам не запустится (холодно, плохая регулировка пуска, нет топлива и пр.), устройство будет пытаться заводить его до тех пор, пока не сожжет стартер или не посадит пусковой аккумулятор. Во-вторых, при появлении основного напряжения автоматика переключит нагрузку на него, но не заглушит генератор.

Схемы подключения

Разобравшись со вспомогательными вопросами, переходят непосредственно к подключению генератора к обслуживаемой линии.

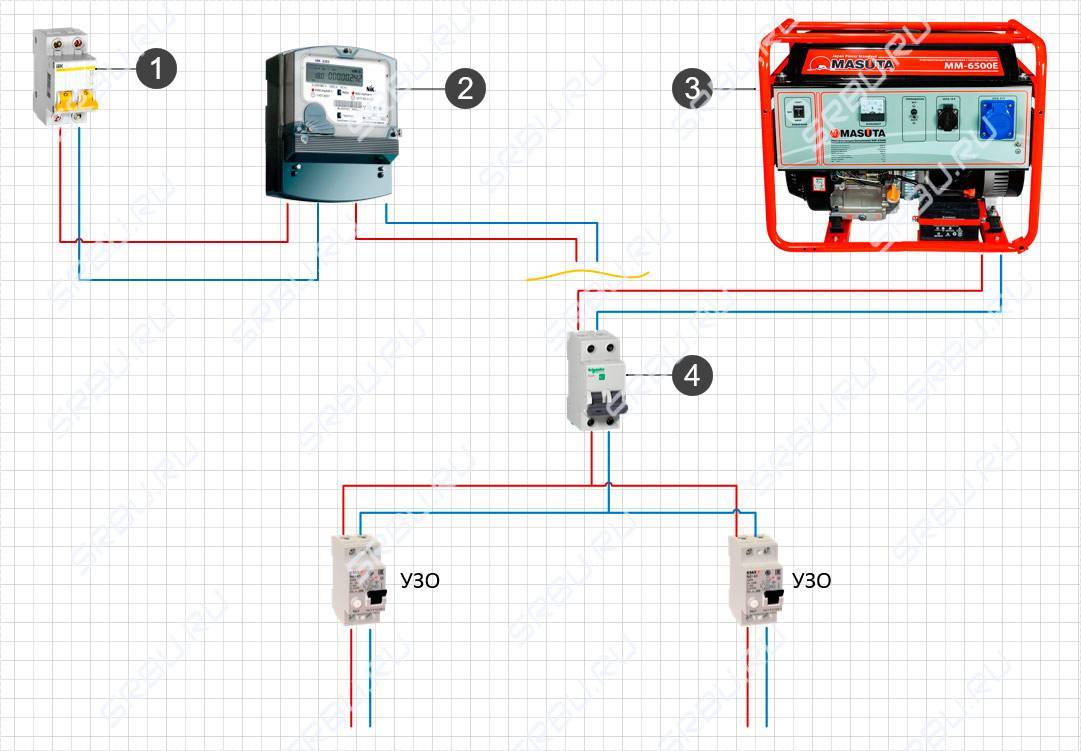

Подключение через дополнительный распределительный автомат

Трехфазное подключение

Схема подключения автоматов от линии и генератора практически одна и та же, что позволяет ничего не изменять в действующей трехфазной электросети. Этот подход к включению в сеть частного дома является самым надежным и гарантирует успешную работу подсоединенного к ней оборудования. Для его реализации потребуется проделать следующие операции:

  1. Отключить вводный автомат 380 Вольт, обесточив домашнюю сеть.
  2. Установить в щитке новый 4-хполюсный автомат, выходные клеммы которого соединяются отрезками проводников с входными контактами всех линейных приборов.
  3. Кабель с выхода генератора с 4-мя жилами (3 фазы и нуль) подводится к новому автомату и каждая из них подключается к соответствующей клемме.

Если далее по схеме установлено УЗО, при проведении коммутаций учитывается разводка подключаемых к нему проводников (каждой из 3-х фаз и нуля).

Подключение через рубильник

Монтаж через рубильник

Перекидной рубильник – это тот же переключатель, но имеющий три положения. При его применении шины от генераторного устройства подсоединяются к одному комплекту полюсов, а подводящие жилы от высоковольтной линии – к другому. Центральный контактный набор выключателя, проводники от которого идут непосредственно к нагрузке, поочередно перекидывается в сторону ввода от ВВ или к генераторной подводке. В среднем положении рубильника вся домашняя сеть полностью обесточена.

Схема автоматического переключения

Избавиться от необходимости ручного выбора источника питания удается за счет использования схемы автоматического переключения подсоединяемой к нему нагрузки. В ее состав как минимум входят модуль управления и два пускателя (контакторы) с перекрестным подключением. Первый из этих узлов, изготавливаемый на основе микропроцессора, полупроводниковых транзисторов или аналоговых микросхем, выполняет следующие функции:

  • распознавание ситуации с пропаданием электричества в основной питающей линии;
  • последующее за этим отключение от нее потребителя;
  • переключение его на отвод от 3-х фазного генератора.

Через розетку

Мобильная розетка

Чтобы подключить генератор к сети дома через розетку, потребуется внимательно ознакомиться с особенностями применения этого метода. Несмотря на свою простоту и удобство подключения, этот вариант имеет множество отрицательных сторон, выражающихся в следующем:

  • необходимость постоянно следить за тем, чтобы вводный автомат был выключен;
  • потребность в приобретении специальной 4-х полюсной розетки, рассчитанной на большие токи;
  • ограничения по подключаемой к генератору нагрузке.

Способ включения через розетку является худшим из всех возможных. Его применение недопустимо при любых условиях.

Правильная автоматическая схема подключения генератора

Суть правильной автоматической схемы подключения генератора сводится к тому же – безопасному переключению между источниками питания, однако этим занимается автоматика без человека.В этой схеме переключениями занимается пара контакторов (или рубильников или соленоид с мотор-приводом) под управлением микроконтроллера.

При кажущейся простоте схемы переключения и здесь можно наломать дров. Дело в том, что многие электрики и даже производители пренебрегают тремя важными нюансами:

1. Не всегда устанавливают комплексную электромеханическую блокировку.

Блокировка – это та самая важная вещь, которая исключает одновременное подключение к двум источникам и возникновение встречных токов. Какая бы ошибка ни произошла в контроллере, как бы ни залипли реле, блокировка не позволит замкнуться двум контакторам одновременно. Для этого используется и механический рычаг, и отключение электрического сигнала. Двойная надежность!

2. Хронически не дублируют контакторы с помощью ручного реверсивного переключателя — байпаса.

К сожалению, этот недочет встречается в 9 случаях из 10. Какими бы надежными и дорогими ни были контакторы, они тоже иногда выходят из строя. Пиковые скачки напряжения в нашей стране не редкость и, как следствие, выход контакторов из строя – тоже. При выходе контактора из строя полностью пропадает питание, и пользователь вынужден ожидать прибытия электрика в то время, как соседи продолжают жить со светом.

Если же в вашем щите АВР установлен байпас, при поломке контактора вы спокойно переключаетесь вручную на сеть и неспешно вызываете электрика на любой удобный день. Благодаря байпасу, который фактически выручает раз в пятилетку, а то и вообще не используется, вы защищаете себя от подбных случаев и бережете нервы – свои, своих близких и нервы электрика.

3. Используют самые дешевые и ненадежные контакторы (рубильники, соленоиды), а также лукавят при подборе их мощности.

Контактор – это один из самых важных элементов электроснабжения. Сетевой, к примеру, работает 99,9% времени и регулярно принимает удары со стороны сети. Поэтому его необходимо подбирать со всей ответственностью. И выбирать не только по марке и цене, а также смотреть его технические характеристики. Мы всегда используем промышленные контакторы с запасом мощности, которые способны работать в самых жестких условиях (обязательно по категории не ниже АС-3) и ресурс которых исчисляется миллионами циклов.

Помимо базовых функций слежения за сетью, запуска и переключения на генератор, наши щиты АВР выполняют еще несколько полезных функций:

— интуитивно понятная индикация наличия питания с помощью светодиодов; — подробное информирование о происходящих событиях на дисплее контроллера (пофазное напряжение сети и генератора, причины переключения и т.п.), — постоянная зарядка пускового аккумулятора генератора; — прогрев и охлаждение генератора на холостом ходу; — регулярные профилактические запуски генератора для проверки его работоспособности; — смс-информирование, а также удаленный запуск генератора с телефона; — подача сигналов на другие приборы сигнализации и контроля.

Нет необходимости изобретать велосипед, разрабатывать щит АВР самостоятельно или поручать его изготовление электрику. Всё уже давно придумано, испытано и значительно улучшено с точки зрения надежности, безопасности и дружелюбности к пользователю.

Современная жизнь просто переплетена с электрической энергией. Она требуется практически для всей техники, которая присутствует в доме. Современные системы отопления не обходятся без питания. Если пропадает электричество, то котел останавливается по нескольким причинам. Одной является обесточивание циркуляционного насоса, который способствует перемещению разогретого носителя, а другая заключается в том, что плата электроники не способна контролировать происходящие процессы. Следствием такой ситуации может стать авария целой системы. Чтобы ее предотвратить, необходимо своевременно ввести резерв, в роли которого может выступать генератор. Как выполнить подключение генератора к сети питания? Об этом речь пойдет в статье.

Подключение генератора!

Итак, как же правильно подключить генератор? Способов подключения несколько.

1) Перекидной рубильник либо переключатель

Самый простой способ — это использовать перекидной рубильник в три положения 1-0-2, то есть, в первом положении объект (дом, офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору

Обращаем ваше внимание на то, что рубильник либо переключатель должен находиться после счётчика, но перед вводными автоматами

2) Простейший блок АВР на контакторах

Второй способ немного сложнее. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост.

При пропадании городского электричества подходите к генератору и заводите его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор генератора.

Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.

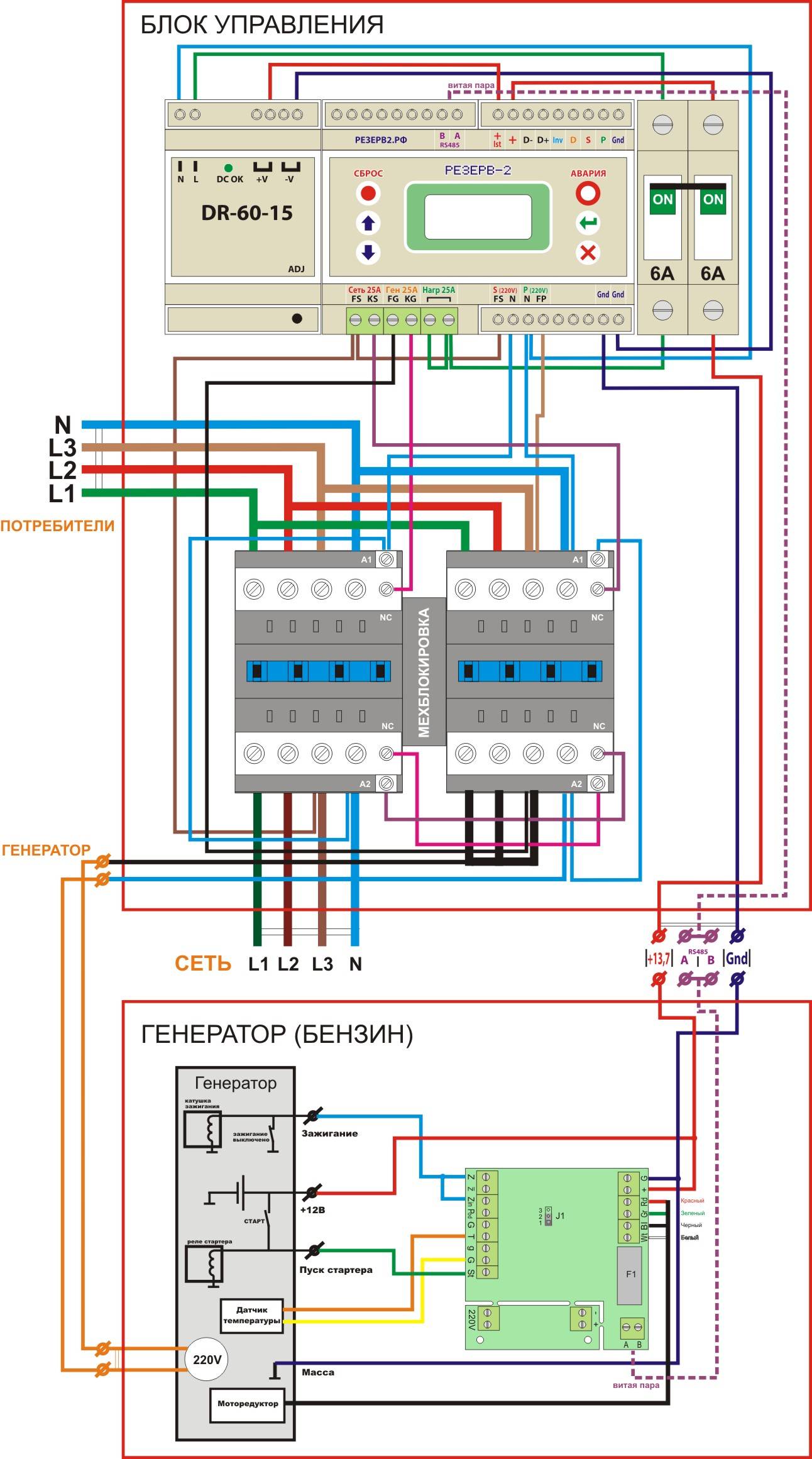

3) Блок автоматического управления генератором

Третий способ подключения генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать полноценный АВР — автоматическое включение резервного питания.

Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.

Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению. Также необходимо учесть, что для работы установки в автоматическом режиме, генератор должн быть оборудована электростартером.

Заземление

Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.

Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.

Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.

Как правильно рассчитать мощность

Как рассчитать мощность генератора

Чтобы не ошибиться в выборе мини электростанции необходимо заранее определиться с ее основными характеристиками, такими как мощность, уровень шума, тип двигателя.

Но если с двумя последними можно разобраться в процессе покупки оборудования, то мощность нужно рассчитать заранее. Поскольку она зависит от активной составляющей нагрузки и коэффициента, то для определения номинального значения определяют сначала полную по следующей формуле:

Далее переходим к расчету мощности потребителей электричества. Но для этого необходимо знать установленное значение этой величины для приемников и коэффициенты мощности и спроса, которые определяют по справочникам.

Если для вас выполнить это сложно, то стоит обратиться к специалистам торговой сети или организаций, занимающихся обслуживанием дизельных генераторов.

Смотрим видео, рассчитываем мощность:

Исходя из практики можно сказать, что для садового домика вполне хватит электростанции мощностью в 2 кВА, а для большого коттеджа – от 10 до 20 кВА. Но это средние значения, поэтому вычислять для своих потребностей все равно придется.

Схема подключения однофазного генератора в трехфазную сеть

Рассмотрим ключевые моменты подключения однофазного генератора в трехфазную сеть. Недавно на форуме была создана данная тема, и я решил дать более развернутый ответ, а также обсудить этот вопрос на блоге, поскольку на форум многие читатели не заходят.

Подключение однофазного генератора актуально для частных домов, коттеджей, которые хотят иметь у себя независимый источник питания.

Многие дома повышенной комфортности (коттеджи) имеют трехфазный ввод из-за большой потребляемой мощности. Здесь может встать вопрос: а какой нужен генератор? Напрашивается трехфазный генератор необходимой мощности.

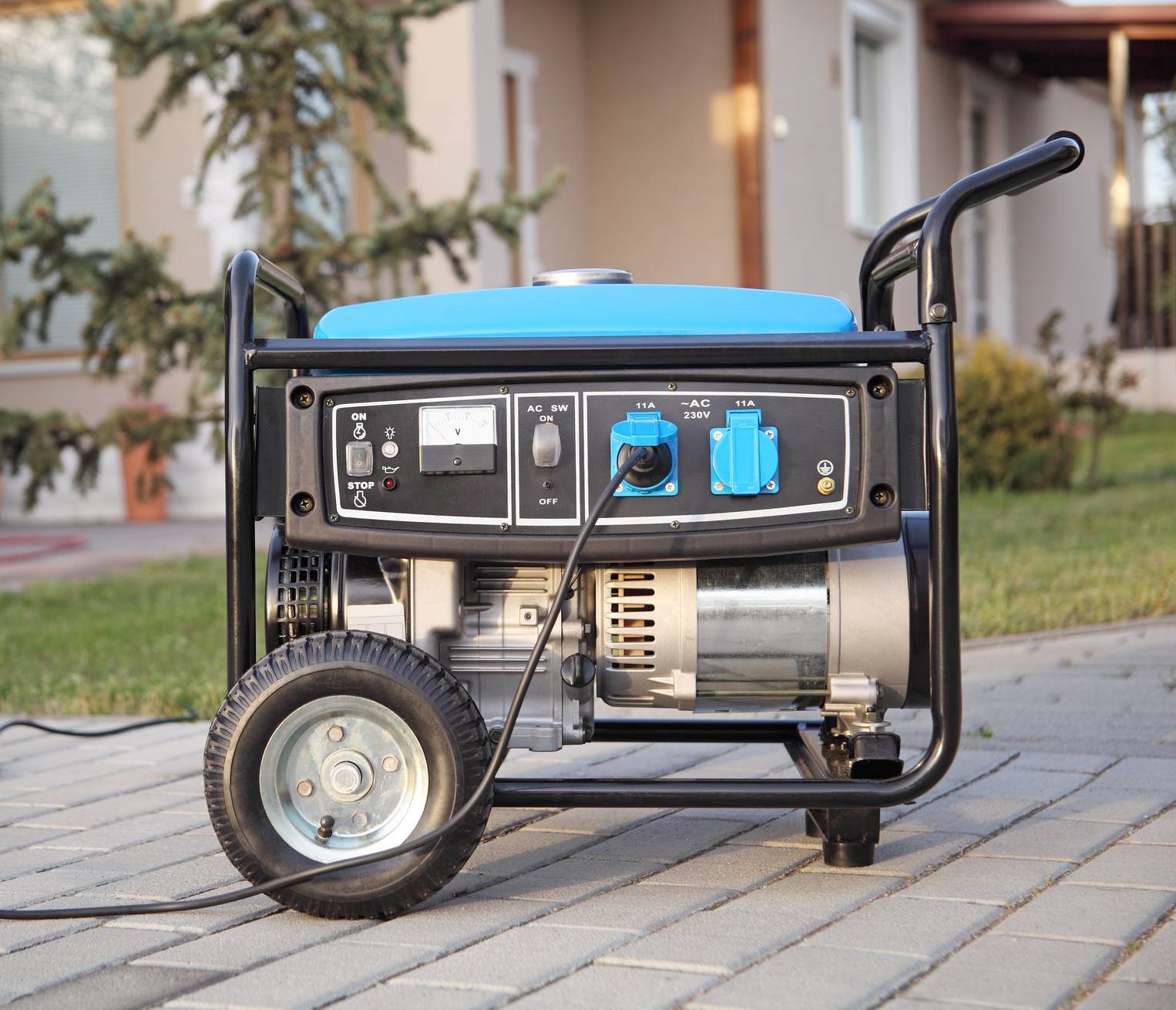

Генератор для частного дома

А действительно ли нужен трехфазный генератор?

На этот ответ я однозначно не отвечу, однако, предполагаю, что однофазный генератор будет дешевле трехфазного.

Чем плох трехфазный ввод, я уже рассказывал. Основная проблема – очень трудно добиться равномерного распределения по фазам. Возможно, генератор не очень хорошо переносит такие режимы работы, когда постоянно будет перекос фаз.

А как же наш трехфазный щит переделать в однофазный?

Все очень просто. Схема автоматического включения однофазного генератора в трехфазную сеть:

Схема подключения однофазного ДГ в трехфазную сеть

Для этого нам понадобятся всего 2 контатора, не считая вспомогательных элементов.

В нормальном режиме потребители подключены к трехфазной сети через контактор КМ1. В случае отключения основного питания происходит запуск генератора. Запуск можно сделать используя дополнительный контакт контактора КМ1. Контактор КМ1 отключается, а контактор КМ2 включается и объединяет 3 фазу в одну.

Если вам не требуется автоматический запуск генератора, то вместо данного АВР можно применить, например, кулачковый переключатель на соответствующую мощность. Схема соединения – аналогично КМ2. Здесь мы должны использовать либо два ручных переключателя, либо 1 переключатель, а питающую сеть отключать вводным автоматическим выключателем.

Какое решение предпочтительнее? Выбор за вами.

Также советую пересмотреть мои старые статьи:

Советую почитать:

комментариев 18 “Схема подключения однофазного генератора в трехфазную сеть”

«При этом не стоит забывать, что мощность однофазного генератора будет не менее чем в 2 раз больше трехфазного.»

Про сечение нуля не написали.

Не понял вопрос про мощность.

Сечение нуля — не менее сечения фазного провода. Например, ВВГ-3×16.

Почему мощность однофазного генератора будет как минимум в 2 раза больше трехфазного?

По поводу нуля. Какой кабель проложить от АВР до распределительного щита при трехфазном вводе с мощностью 15 кВт. Дизель допустим аварийный на 15 кВт.

Дизель однофазный соответственно.

Рассчитываете ток, подбираете автомат,а потом выбираете сечение кабеля. На 15кВА — ВВГ-3×16

а как тогда в трехфазном режиме от сети будет питание?

Питающий кабель от трехфазной сети будет свой, например СИП4-4×16 или СИП4-4×25.

от опоры до АВР и от дизеля до АВР все и так понятно. Какой кабель класт от АВР до РЩ?И почему мощность однофазного генератора больше мощности трехфазного в 2+ раза?

После АВР у вас будут групповые линии. Не должно быть никаких промежуточных щитов.

Когда вы переведете все ЭП на одну фазу, должен снизиться общий Кс, следовательно мощность однофазного генератора будет Pantryk :

Не должно быть никаких промежуточных щитов.

Если АВР встраивать в щит с групповыми аппаратами, то да, будут сразу аппараты. А если АВР это отдешьная конструкция. В нее входит два кабеля (один от дизеля и один от опоры) и один выходит к щиту с групповыми аппаратами. Вот я про ноль такого кабеля и говорю. Или например у меня двухэтажный особняк и выделенная мощность 30 кВт, и дизель я ставлю те же 15 кВт. При этом у меня есть распределительный щит для второго этажа. Он трехфазный. К нему идет кабель 5×4. А теперь мы пускаем во все фазы синфазное напряжение. Что будет с нулем? В частном случае с одним вводно-распределительным щитом ничего страшного не будет т.к. сечение шин вполне достаточно

Но в общем случае применения однофазного генератора в трехфазной сети стоит обращать внимание на сечение нуля в трехфазных кабелях и группах

Я же детально не рассматривал все нюансы, не привязывался к конкретному объекту. Всегда нужно смотреть какие токи у нас будут и в зависимости от них выбирать автоматы и сечения кабелей.

Если у вас есть проект, можем обсудить более детально на форуме.

Схемы с АВР

Подключение генератора Генератор должен быть хорошо защищен от влаги. Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.


Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью. Установка двух контакторов, где один подключает питание от городской сети, а другой — от резервного источника. При этом не забыть о заземлении, для которого также предусматривается определенное место.

Подключение генератора с АВР к сети дома — это удобное решение, хотя и дорогостоящее. При этом отключаются автоматы, чтобы обезопасить приборы от центральной сети питания.

На следующем этапе требуется запустить вручную генератор. В некоторых случаях есть возможность использовать генератор в качестве подпитки при возникновении пиковых нагрузок. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество. Подключается рассматриваемое оборудование всегда после счетчика, иначе придется платить и за резервный источник энергии. Использование автозапуска Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР — систему автозапуска.
Подключение генератора к домашней сети.Схема.
