Витая пара

Витая пара одна из разновидностей электрических кабелей, представляющая собой провод, который состоит из нескольких пар проводников с изоляцией, скрученных между друг другом и покрытых оболочкой, изготавливаемой из пластика.

Иллюстрация кабеля типа витая пара

Скрутка проводников производится для увеличения степени связности проводников, входящих в состав одной пары, а также снижения воздействия, которое оказывается электромагнитными помехами, возникающими от сторонних источников сигнала, и уровня взаимных наводок, образующихся во время процесса передачи сигналов дифференциального типа.

Классификация витых пар по категориям осуществляется на основании спецификации EIA/TIA-568 и международного стандарта ISO 11801.

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации. Кабели подразделяются на два вида: экранированные и неэкранированные и обозначаются следующим образом:

Обозначение

вида кабеля типа витая пара

Способы экранирования в разных видах кабеля
UTP Без экранирования
FTP Экранирование всех витых пар, которые входят в состав кабеля создаётся общим внешним экраном, изготовленным из фольги
STP Экранирование (фольгой) каждой пары, которая входит в состав кабеля, в дополнении к общему внешнему экрану, изготавливаемому из фольги.
S/FTP Экранирование (фольгой) каждой пары, которая входит в состав кабеля, в дополнении к общему внешнему экрану, изготавливаемому из медной оплётки.

Цветовые схемы обжима в вилке RJ-45

Существуют несколько схематических решений по обжиму витой пары, которые будут рассмотрены ниже на примере интернет-кабеля, используемого для построения сетей LAN и DSL.

схема компьютер — хаб

Используется в том случае, если необходимо осуществить подключение персонального компьютера (ноутбука) к одному из узлов компьютерной сети.

Варианты подключения проводов по стандарту EIA/TIA-568

Как видно на фото, процесс обжимки проводов по обеим схемам производится по схожему электрическому принципу. Единственное следует учесть то, что вместо пары зеленого цвета устанавливается оранжевого и наоборот соответственно. Обжимка проводов по варианту «В» является более распространенной. По этой же схеме производят и подключение проводов.

схема компьютер-компьютер (хаб — хаб)

Для организации локальной сети, состоящей из двух персональных компьютеров, которые подключаются друг другу без применения дополнительной аппаратуры (свича/хаба) используются следующие элементы:

  • два коннектора стандарта RJ-45;
  • витая пара;

Для реализации этой схемы из коробки отматываем кабель необходимой длины и отрезаем его. Зачищаем оба конца по схеме «В» (см. выше), присоединяем провода к коннектору, а затем подключаем получившуюся конструкцию к сетевым портам компьютера.

Схемы обжима RJ-45 из четырёх проводников

Кабель RJ-45, состоящий из четырёх жил, наиболее популярный на рынке кабельной продукции и в основном применяется для подключения абонентов к традиционным интернет-сетям со скоростью до 100 МБ/с. Такая популярность обусловлена тем, что его рыночная стоимость по сравнению с аналогичным восьми жильным в два раза ниже.

Четырехжильный кабель RJ-45

Схема подключения компьютер-компьютер

При подобной схеме организовывают соединение перекрёстного типа (одна часть по схеме «А», другая по схеме «В»). Соединены оранжевая и зелёная пары.

Схема подключения (обжима) провода на четырёх жилах

Основным преимуществом и отличительной чертой этой схемы является то, что в случае обрыва или короткого замыкания можно не производить замену целого провода достаточно просто поменять местами витые пары в кабеле. Однако, следует помнить, что, если осуществляется ремонт по схеме «В» то необходимо оранжевую пару сменить на коричневую, а зелёную на синюю. В процессе исправления по схеме «А», производим замену оранжевой пары на синюю, а зелёную на коричневую.

Обжим витой пары в коннекторе

Является важным и достаточно кропотливым занятием. Для того чтобы приступить к обжимке витой пары следует убедиться в наличии необходимого для работы инструмента и материала:

  • кабель RJ-45 необходимого типа (см. таблицу выше), который необходимо обжать;
  • коннектора стандарта RJ-45;
  • обжимных клещей или кримпера

Производители интернет-розеток

В мире существует множество компаний, которые занимаются производством розеток, использующихся, для организации компьютерных сетей. Познакомимся с некоторыми из них:

Viko — компания, образованная на территории Турции, в 1980. Является обладателем множества сертификатов, которые она получила в качестве награды за высокое качество услуг от представителей Международной Организации по Стандартизации. В настоящие время у компании сложилась довольно крупная сеть сбыта продукции, состоящая из 55 стран мира, включая Россию.

Legrand — Является ведущей французской компанией по изготовлению электрических компонентов, используемых для бытовых и производственных целей. Несмотря на относительно молодой возраст выпускает довольно обширную линейку продукции: розетки, предназначенные для использования в телефонных и компьютерных сетях, выключатели проходного типа, автоматы УЗО (Устройств Защитного Отключения), контакторы и т. д.

Хагер Системс (Hager) — компания, основанная в Германии, в 1955 году, которая в 2004 г. открыло представительство в России. С 2011 носит название ООО «Электросистемы и Технологии», так как было выкуплено российскими инвесторами в 2009 г. Занимается производством электрооборудования, например, такого как розеток, выключателей, защитно-коммутационную аппаратуру модульного типа, кабельные каналы и т. д.

Порядок подключения

Первое, на что необходимо обратить внимание – схемы внутренней коммутации. Она прилагается к любой телефонной розетке

Как выбрать место для ее установки, чем сверлить стену (или штробить) и фиксировать изделие на ней – подобные детали объяснять человеку, который знает, что такое отвертка и эл/дрель, вряд ли уместно.

А вот моменты, которые необходимо учесть, отметить целесообразно.

На линии могут быть наводки, до 60 В. В тот момент, когда кто-то звонит абоненту, напряжение может повыситься до 110 – 120. Не смертельно, но вряд ли «приятно». Именно поэтому, чтобы избавить себя от таких «сюрпризов», работы по разделке телефонных кабелей и их подключению к розетке рекомендуется вести в прорезиненных перчатках.

При снятии изоляции с проводников при помощи ножа или бокорезов часто повреждается жила, тем более, если нет достаточного опыта в проведении подобных операций. Это место потом легко ломается. Именно поэтому нужно при прокладке телефонного кабеля делать некоторый запас по его длине. Сколько раз придется повторять разделку, зависит от аккуратности мастера, но в итоге кончики проводов должны быть целыми, без каких-либо дефектов. Используйте инструмент для снятия изоляции.

Есть общепринятое правило: красный проводник – линия (+), зеленый – (–). Во многих статьях указывается, что необходимо делать проверку мультиметром. И это правильно, так как неизвестно, придерживался ли данного «стандарта» тот, кто подключал телефонную линию на другом конце трассы. Но, во-первых, прибор не всегда есть под рукой, во-вторых, не все умеют им пользоваться. Как быть? Присоединить все по схеме. Самое страшное, что случится – не будет связи. В этом случае на контактной группе нужно лишь «перебросить» провода.

Установка телефонных розеток и прокладка линий в квартире или офисных помещениях

В случаях со скрытой проводкой под розетки делаются в стене отверстия, устанавливаются подрозетники после чего ставится отдельно телефонная розетка или блок розеток с различным назначением:

  • Телефонные;
  • Телевизионные;
  • Электрические на 220В.

Блок розеток различного назначения

Провода прокладываются в отдельных штробах, после чего закрываются штукатуркой. Как правило, основная телефонная розетка ставится в коридоре, от нее делаются параллельные подключения линий в различных направлениях в другие помещения. В данном случае провода к контактам розетки прикручиваются отверткой. Для прокладки телефонной линии с современными телефонными аппаратами используют телефонные кабели КСВП – 2х0.4 для обычных аппаратов. Аббревиатура расшифровывается как кабель с витой парой, цифры означают 2 – количество проводов, далее каким сечением 0.4 мм2 Для цифровых телефонов с программным управлением могут применятся кабели КСВП – 4 х 0.4.

Чаще всего линии прокладывается вдоль стен, по возможности прячется в кабельканалах плинтуса.

Для наружной проводки концы проводов от входящей в квартиру линии не обязательно зачищать и винтами крепить на контакты розетки, подсоедините на его конец коннектор. Установите в нужном месте розетку с необходимым количеством коннекторных подключений, на вход подключается основная линия, на остальные отходящие в другие комнаты.

В сборке схем таких линий основное требование не перепутать парность подключения контактов, везде пара линии подключается на средние контакты или на крайние. Если все сделано правильно, можно подключать, телефон в любой комнате будет работать.

Как подключить розетку для интернета: инструкция по монтажу

Монтаж и подключения является финальным этапом создания компьютерной сети, но перед тем, как приступить к нему провести предварительную подготовку

Перед тем как заняться монтажом розетки необходимо пройти следующие подготовительные этапы:

— Производим прокладку витой пары к месту, где планируется установить розетку (создаём внутреннюю проводку), которая будет проходить по штробам, подготовленным заранее. При таком способе прокладки кабеля он будет целиком закрываться поверхностью стены(внутренний монтаж), что обеспечивает его защиту от повреждений и воздействия помех (наводок);

— Осуществляем монтаж установочной коробки. Для этого в месте, выбранном для установки розетки, проделываем отверстие с помощью перфоратора. Затем на это место крепим коробку, используя саморезы или дюбеля.

Видео: установка розетки RJ-45 для внутреннего монтажа

В том случае, если для монтажа розетки был выбран открытый способ (внешний монтаж) для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. После того как розетка была установлена на стену производим снятие крышки и приступаем к непосредственному её подключению.

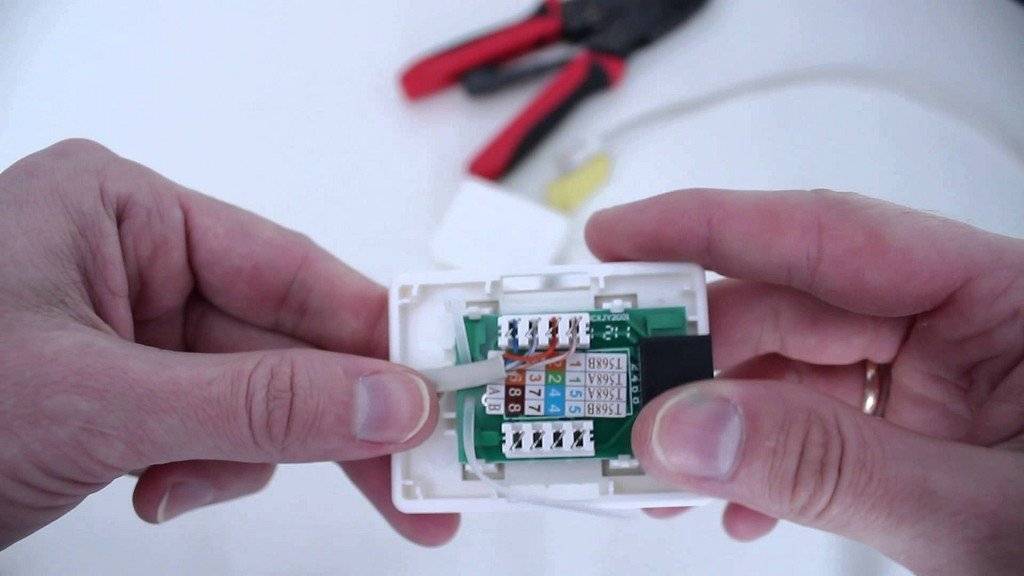

Непосредственное подключение розетки RJ 45

Произведём подключение кабеля к розетке довольно прост и не вызовет никаких сложностей. Следует лишь помнить о том, что существует две схемы по, которым осуществляется подключение розетки к разъёму. Т568 «А» или Т568 «В». Различие этих схем между собой состоит лишь в цветовой гамме проводов.

Внутренние устройство интернет-розеток

Клеммы розетки маркируются также на основании цветов проводов, предназначенных для подключения к ним. С этой целью в основном производителями применяются специальные наклейки на, которые нанесена маркировка. Для того чтобы в дальнейшем вся система, функционировала исправно нужно всего лишь соединить розетку ориентируясь на эту маркировку.

Порядок выполнения работ:

1. Снимаем переднюю крышку с розетки.

2. Снимаем внешний изоляционный слой порядка 5–6 см и расправляем жилы.

3. Выравниваем и распределяем жилы витых пар.

4. В соответствии с выбранной схемой подключения вкладываем жилы в порты (без снятия дополнительного слоя изоляции).

5. Производим фиксацию розетки на стене или в установочной коробке.

6. Устанавливаем на розетку переднюю панель.

Конструкция телефонной розетки, устройство кабеля связи

По своему внутреннему строению, разъемы для подключения телефонов и провода для передачи сигналов имеют мало общего с электрическими розетками и линиями электропередач. Они разнятся не только конструктивно, но и по способу монтажа. Чтобы понять все тонкости подключения линий связи, нужно изучить особенности устройства и принцип действия коммутационных устройств.  статью: → «Подключение различных видов телефонных розеток».

Ток телефонной линии постоянно меняется в зависимости от положения трубки (снята или положена), состояния разъема (подключен или отключен). Если аппарат не подсоединен к сети, по линии протекает постоянный ток напряжением 40-60 В. Аналогичная ситуация складывается, когда телефон подключен, но трубка уложена на рычаг. В момент звонка напряжение возрастает до 120 В, преобразовываясь при этом в переменное. Снятие трубки понижает его до значения от 6 до 12 Вольт.

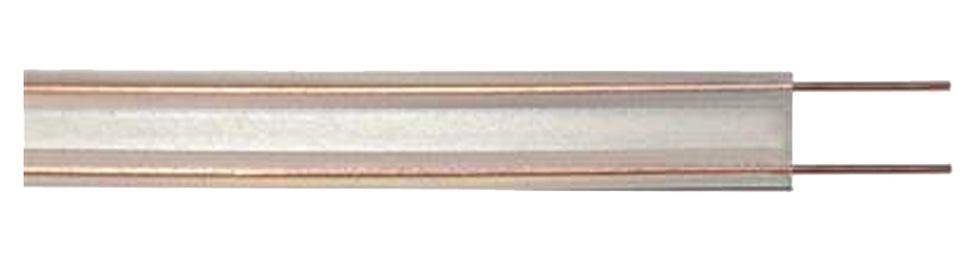

Все эти процессы происходят в плоском проводе, который имеет две медные жилы. Его можно было бы сравнить с проводом ППВ, используемым для электропроводки, но сечение жилы настолько мало, что допускает применение только при указанных нагрузках сети: в телефонных линиях, а также схемах автоматики (охранной или противопожарной сигнализации).

Спутать по внешнему виду телефонный кабель – лапшу с другим изделием невозможно

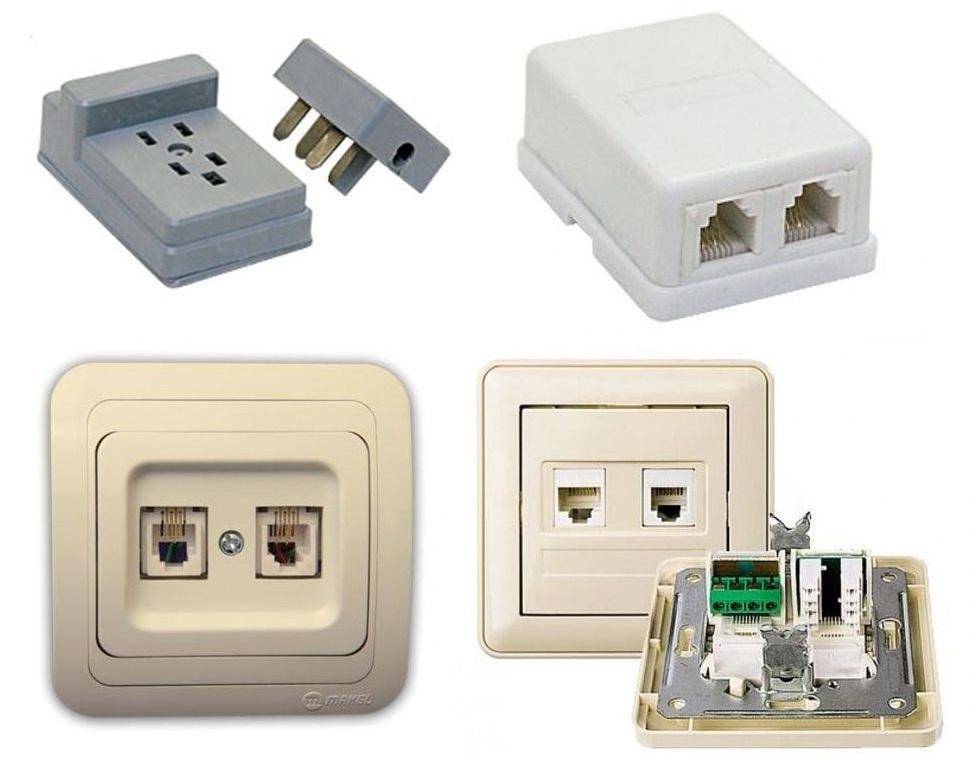

Различают несколько видов разъемов для подключения телефонов:

  • РТШК-4 – может использоваться только для старых аппаратов связи;
  • RJ-11 – современный вариант, называемый «евро»;
  • RJ-12 – сленговое название разъема RJ-25, которое получило настолько широкое распространение, что для удобства предоставления информации, используется чаще, чем настоящее. На самом деле таких розеток не существует, поэтому сталкиваясь с термином RJ-12, следует подразумевать RJ-25.

Телефонная розетка RJ-11 имеет гнездо в виде порта для соответствующего штекера. Внешне она похожа на компьютерную розетку, но при более внимательном изучении можно заметить, что их гнезда отличаются по ширине (у компьютерного варианта оно шире).

Самые распространенные варианты исполнения устройств:

  • накладные, они же наружные;
  • врезные, они же внутренние.

Также существуют встраиваемые изделия, но они изготавливаются в виде блоков, совмещающих, как правило, несколько типов коммутационных устройств – электрические, ТВ, компьютерные и телефонные.  статью: → «Виды розеток и рекомендации по их выбору и монтажу».

В различных условиях могут применяться разные виды розеток для телефона

Имеется также конструкция, объединяющая РТШК-4 и RJ-11, которая на определенном этапе смогла решить вопрос использования импортных телефонных аппаратов с евро разъемами на постсоветских территориях. Сейчас она морально устарела, хотя продолжает успешно использоваться.

Вариант устройства, совмещающий РТШК-4 и RJ-11, подходящий для разных штекеров

Современные телефонные провода чаще всего могут быть двухжильными и четырехжильными. При этом изоляция жил имеет характерную цветовую раскраску. Провода с 4-мя жилами применяются, как правило, для офисных мини АТС, а также при параллельном подключении двух аппаратов по принципу секретарь – директор. В данном случае применяются разъемы RJ-12.

Особенности подключения телефонных розеток Legrand

В отличие от обычных розеток для телефонных линий, где необходима зачистка контактов на концах проводов от изоляции, потом делается петля вокруг болта, который затягивается на контактной клемме. Некоторые французские и немецкие производители значительно упростили этот процесс, придумали конструкции, где этого не требуется. Провод с витой парой очищается на конце только от внешней оболочки на 2 – 3 см, тонкие концы не зачищаются, просто вставляются в отверстия клеммы.

Схема конструкции подключения линии к розетке Легранд

Зажимной винт, поворачивается отверткой всего на четверть оборота по часовой стрелке. Этот механизм обеспечивает надежный контакт и фиксацию провода, ножи контактной группы прорезают изоляцию, соединяясь с металлическим проводником. Такой способ соединения на много упрощает и ускоряет монтажные работы.

Технические характеристики некоторых телефонных розеток компании Легранд:

Степень защиты от влаги IP 20
Способ установки Со скрытой проводкой
Цвета белый, алюминий или под слоновую кость
Материал поликарбонатовая
Количество розеток коннекторов 1

В электрических характеристиках розетки оценивается максимально возможные параметры сигналов пропускаемых через контакты.

Электрические характеристики элементов для розеток телефона марки Легранд:

Рабочий ток, А 20 – 32 А
напряжение 250 В
Частота процессора 4-2400 МГц
Огнеупорность 650° C в течении 0.5 минуты
Интервал Температура эксплуатации 5 – 40 ̊ С

В мире есть много производителей розеток для телефонов, но по электрическим характеристикам они не существенно отличаются

При выборе, внимание обращают на:

  • Количество коннекторов;
  • Способ установки, наружная или накладная;
  • Метод крепления проводов, с зачисткой изоляции или упрощенный механизм;
  • Материал изготовления, цвет, формы и другие элементы чтобы вписывалась в интерьер.

Характеристики телефонных розеток серии Reone:

Вес Не более 100 гр
производится Россия
Материал Поликорбанат, алюминий
Марка Reone
Цвет белый
Способ установки накладная
Количество коннекторов 1
Степень защиты IP 20

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

  • Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
  • Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
  • Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0.5 см, если она выступает надо подрезать провода и вставить снова;
  • Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

Основные рекомендации по установке

Во избежание нарушения техники безопасности и для правильной установки устройства необходимо придерживаться следующих правил:

  1. Новый разъем не должен иметь более 50 метров кабеля от главной розетки.
  2. Независимо от того, сколько гнезд на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к нему, ограничено 4.
  3. Нельзя размещать удлинительные гнезда или распределительные коробки на дверях или там, где может возникнуть влажность или конденсация (например, душ или ванная комната).
  4. Размещать телефонную проводку можно только в гнездах или распределительных коробках.
  5. Телефонная розетка и кабель должны находиться на расстоянии не менее 5 см от электропроводки и розетки электросети во избежание электрических помех.
  6. Всегда отсоединяйте адаптер от главной розетки перед изменением или добавлением проводки в телефонную цепь.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток. Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11. Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Такие модули в основном применяются, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Не менее востребованы и модели, имеющие совмещенный разъем РТШК-4 и RJ-11. Установка переходник позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении факсов, модемов, компьютерных систем и других сложных устройств приборов связи применяют также стандарт RJ-45

При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуются лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений

Фото из

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

  1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
  2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
  3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
  4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
  5. Собрать корпус розетки.
  6. Провести проверку работоспособности телефона.

Виды телефонных розеток

Производители делают несколько видов телефонных розеток, старая конструкция РТШК-4 с развитием и увеличением видов техники подключаемой через телефонные линии постепенно вытесняются стандартом RJ. Этот стандарт позволяет сделать подключение любой аппаратуры универсальным, форма разъемов одинаковая, разница в количестве проводов в кабеле. Для двухпроводной телефонной сети можно использовать любой разъем выделив нужные контакты и провода. Рассмотрим подробнее конструкции розеток различных видов:

РТШК-4 — старая конструкция прошлого века в настоящее время практически уже не используется. Имеет прямоугольный пластиковый корпус с четырьмя контактами, на вилке четыре плоских металлических пластины которые входят в прорези розетки. Центральный пластиковый штырь для жесткости соединения вилки с розеткой.

RJ-11 и RJ-12 — самые распространенные коннекторы (разъемы) в розетках, применяют для подключения обычных телефонных аппаратов бытового назначения с двухпроводной линией, трубка с аппаратом тоже подключается разъемами такого типа. Коннекторы с обозначениями 4p4с в конструкции имеют 4Р – четыре контактные полосы, 4с – установлено четыре контакта, 4p2с указывает, что установлено 2 контакта. Аналогично читаются обозначения на моделях RJ-12, только там 6 посадочных мест для контактов, может быть установлено 2, 4 или шесть медных контактных пластин.

Внешний вид розетки с двумя коннекторами типа RJ-12 с четырьмя проводами на каждом. В принципе при хорошем зрении это видно визуально во внутренней части коннектора.

  • RJ-14 — эта модель устанавливается в офисных помещениях для телефонных аппаратов с функциями передачи и приема факсов. Подключения модемов компьютерной сети и приборов другого назначения. Он может иметь 4 контакта, подключаться к четырехжильному проводу с двумя витыми парами для подключения двух линий к двум различным аппаратам через разветвители.
  • RJ-25 имеет несть посадочных мест, используется для подключения телефонных линий, локальных компьютерных сетей, модемов, фасов, принтеров и другой офисной техники;
  • Бывают комбинированные корпуса розеток, где предусмотрены спаренные разъемы РТШК-4 и RJ стандарта.

Кроме как по виду коннекторов телефонные розетки отличаются по способу установки:

  • Накладные привинчиваются на стену, проводка в этом случае обычно прокладывается на поверхности;
  • Внутренние устанавливаются в углубление стены с подрозетником при скрытой проводке под слоем штукатурки или другого декоративного покрытия.

Инструменты и материалы:

  • розетка телефонная
  • приспособление для снятия изоляции с проводов или бокорезы
  • отвёртка
  • тестер (мультиметр)

Устаревший, но самый распространённый на просторах бывшего СССР стандарт телефонных розеток это — РТШК-4. Телефонные розетки типа подключаются при помощи двухпроводного кабеля сечением 0,3-0,5 мм2. Примером такого кабеля может быть КСПВ 2×0,5 или ТРП.

Ранее выпускались и устанавливались с конденсатором в 1 мкФ. Конденсатор нужен был для проверки линии и на время поступления вызова создавало эффект занятой линии для звонящего человека. Мог включаться только в одну розетку.

В настоящее время выпускается и устанавливается без конденсатора, что линию только улучшает. Как правило, устанавливают такие розетки только при наличии старых телефонных аппаратов, так как все новые телефоны имеют розетку RJ-11. RJ-11 (еще обозначают «4p2с» или «4p4с». «4p» значит, что разъем имеет 4 посадочных места для ножей-контактов, а «2с» и «4с» обозначает, что в эти посадочные места вставлено соответственно 2 или 4 ножа-контакта). Разъемы RJ-11 чаще всего используются для соединения телефонных аппаратов с телефонными трубками.
