Необходимые комплектующие и инструменты для подключения телефонной розетки скрытого типа

• телефонная точка;
• устройство для перфорации, имеющее насадку для работы с кирпичом, бетоном или гипсокартоном;
• инструмент для освобождения проводов от изоляции, проводки или бокорезы;
• элементы крепежа;
• отвёртку;
• тестер.

Перед выполнением коннекта телефонный кабель необходимо расположить в кабельном канале или же монтировать его под плинтусом. После чего насадкой на перфоратор, по диаметру который равный коробке просверлить дырку.

Коробка устанавливается во внутрь и крепится при помощи дюбелей и саморезов. Далее нужно обрезать телефонный кабель, оставив по длине запас порядка 10 см. Выполнение подключения проводить только в строгом соблюдении инструкции.

Непосредственно готовый корпус розетки помещается во внутрь короба и крепится заподлицо с поверхностью при помощи распорных винтов. Далее монтируется внешняя рамка и накладка.

Как видно, можно подключить телефонную розетку самостоятельно без привлечения к этому специалистов, а кроме того, для этого вам вовсе не обязательно обладать опытом работы в данной сфере.

Как подключить розетку с заземлением

Розетка с заземлением устанавливается в обычную монтажную коробку, которую часто называют «подрозетник». Размеры монтажной коробки выбирают в зависимости от количества гнезд. В коробку от электрического щитка должно прийти три провода: фаза, нейтраль и заземление. Если проводов всего два, заземляющую розетку не поставить. Выход — тянуть дополнительный провод от земляной шины. Если ее нет, делать контур заземления, завести провод от него в шкаф и подключить к шине.

Перед тем как подключить розетку с заземлением, выключаем питание. Сделать это можно в щитке, выключив вводной автомат. Если шит старый, выкрутите пробки.

Провода для установки розетки с заземлением выведены в монтажную коробку

Перед тем как подключить розетку с заземлением рассмотрим, как она выглядит поближе. Сначала надо снять пластиковую крышку — она крепится одним или двумя винтами. Винт выкручиваем, снимаем крышку. Под ней находится пластиковая или керамическая часть с прикрепленной к ней рамкой и контактами. Контакт для подключения земляной шины найти несложно. Разъемы для подключения фазы и нейтрали могут быть сверху или снизу. Зажимы, как правило, винтовые. Чтобы завести в них провода, винт ослабляют (повернуть на пару оборотов против часовой стрелки).

Так выглядит розетка с заземлением без крышки

Порядок подключения проводов в розетке с заземлением обычно такой: справа фаза, слева — нейтраль, по центру — земля. Порядок действий такой:

1. Обрезаем лишнюю длину проводов, которые торчат из монтажной коробки. Оптимальная длина — 10 см. Все что больше — отрезаем.
2. Зачищаем изоляцию на проводах. Длина оголенного проводника 1-1,5 см.
3. Под контактную пластину заводим провод, прижимаем винтом. Для проверки дергаем несколько раз. Если провод держится плотно, все нормально. Если шевелится — подтягиваем винт.

Как подключить розетку с заземлением: провода подключены

После этого остается закрепить розетку в подрозетнике. Для этого в рамке есть отверстия под винты. Вставляем внутреннюю часть с подключенными проводами в подрозетник и прикручиваем двумя винтами. После этого можно закрепить декоративную крышку. Собственно все — как подключить розетку с заземлением знаете. Но надо еще проверить, рабочее заземление или нет.

Подготовка к подключению

Прежде чем приступать к самостоятельному подключению, необходимо провести определенную подготовительную работу. Для монтажных работ понадобится сама розетка, бокорезы или другое приспособление для снятия изоляции, отвертка и тестер.

Розетки старого образца марки РТШК-4 до сих пор используются, поэтому периодически приходится сталкиваться с их установкой или переустановкой. Для их подключения необходим двухпроводной кабель сечением от 0,3 до 0,5 мм2, например, КСПВ 2х0,5 или ТРП. При установке розеток использовался конденсатор, емкостью 1 мкф для проверки телефонной линии на момент звонка. Он применялся только для одной розетки.

В настоящее время конденсаторы для розеток не требуются, что способствует улучшению качества работы телефонных линий. Поэтому для их монтажа требуется минимум инструментов и материалов.

Выполняем подключение настенной интернет розетки RG-45

Когда вы откроете крышку, вы увидите схему подключения интернет розетки. По крайней мере, у добросовестных производителей и более дорогих вариантах она точно есть.

Для начала необходимо вертикально прикрепить корпус к стене, чтобы сетевой кабель заходил сверху, а разъем RG-45 втыкался снизу. Хотя это условие необязательное, если вам удобнее и будет красивее расположить корпус горизонтально, тогда делайте так.

Соединяем розетку RG 45 с проводом:

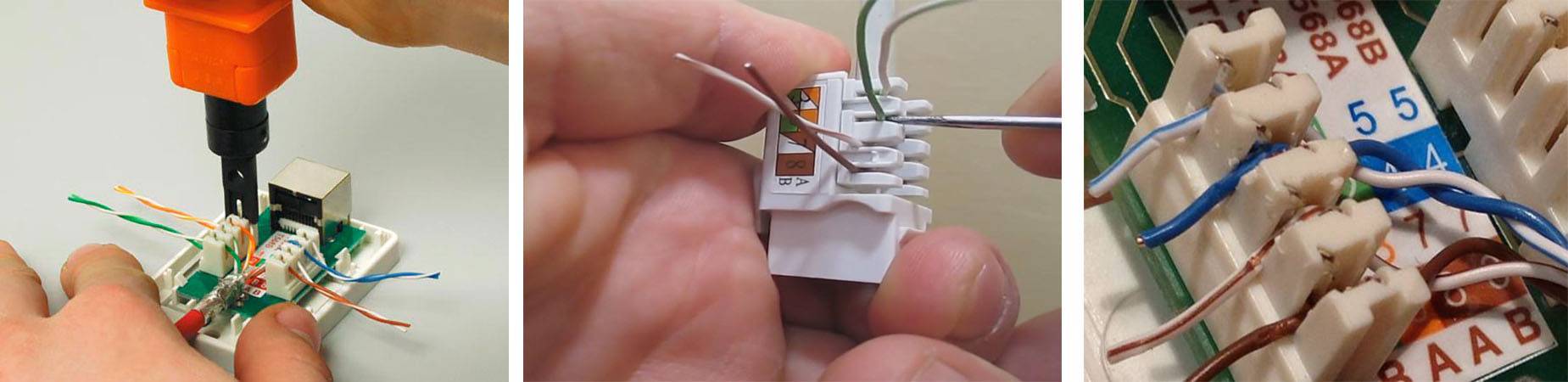

После того как вы установите корпус, возьмитесь за край витой пары и срежьте 4-6 см защитной изоляции. Будьте осторожны, не повредите жилы.

Скрученные жилы попарно, раскручиваем и выравниваем. Далее берем по одной жиле и вставляем с усилием в щель, придерживаясь цветовой схемы подключения. Если руками не удается это сделать, тогда возьмите в помощь нож или отвертку. Приложите в щель одну жилу и надавите ножом на неё. Жила должна опуститься в щель на несколько миллиметров. На фото ниже вы видите пример.

• Вставив все провода в щели откусите лишнюю длину каждой жилы.
• Готово, закрываете крышку.

Два варианта схемы подключения любой интернет розетки RG45

Как видим, подключить внешнюю розетку rj 45 оказалось совсем несложно. Данную процедуру может выполнить любой человек, потратив при этом 10-15 минут. Вдруг у вас не получиться с первого раза, не нужно отчаиваться, попробуйте ещё раз.

Особенности розетки с выключателем

Тройная розетка с выключателем

Приборы для трех потребителей с кнопкой отключения удобны тем, что выключатель обесточивает часть электроцепи. Это исключает короткие замыкания или накапливание статического электричества. Особенность устройства – цельный корпус на три гнезда и клавиша выключения.

Совмещенные конструкции отличаются:

• универсальностью – устанавливаются на бетонный, каменный, деревянный и гипсокартонный вид стен;
• экономичностью – потребуется минимум монтажных траншей и отверстий;
• простотой подключения – протягивается общий провод, а не отдельный кабель для каждой точки;
• скоростью разметки поверхности за счет одинаковых размеров изделий;
• возможностью одновременного управления источниками света и включения электроприборов.

Телефонная розетка старого типа

Очень редко, однако еще можно встретить использование телефонных розеток старого типа РТШК-4. Они пришли к нам со времен Великого и Могучего, когда их использование было обычным делом.

В современных зданиях они уже не используются, однако в домах, которым уже не один десяток лет с момента их постройки и административных зданий такого же возраста еще можно наткнуться на то, что здесь пользуются телефонными аппаратами с вилками таких типов.

Контакты розеток здесь выступают в количестве шести штук: к четырем подключается вилка, конденсаторное соединение выполняют только к двум. На крышке имеются специальные отверстия для верного подключения вилки.

Телефонная трасса коннектится при помощи винтов к двум клеммам с правой стороны. Подключать конденсатор необходимо к верхней правой и нижней левой клемме.

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Частые ошибки, допущенные при подключении розеток RG45

Когда кто то подключается первый раз, не исключено допустить ошибку. Вследствие чего, работать нечего не будет. Ниже мы приведем самые распространенные ошибки, которые многие допускают.

1. Вдруг вы решите выполнить установку по цветовой схеме «Б», то не забывайте, что купленный сетевой кабель обычно обжат по схеме «A». Данная схема наиболее распространенная в нашей стране.

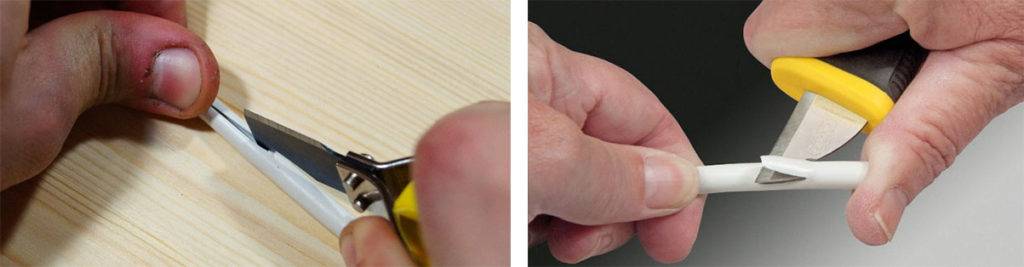

2. При обрезании защитной оболочки кабеля, следите чтобы не повредили ни одной жилы. Часто бывают случаи, когда жилу вроде бы не обрезали, но повредили, а при установлении розетки в стену поврежденная жила ломается.
3. Существует вероятность приобрести бракованную интернет-розетку. От этого никто не застрахован. Рекомендуем приобретать проверенные фирмы, продавец по вашей просьбе вам подскажет.
4. Плохо вставили провод в щели. Многие просто не дожимают. Поэтому не бойтесь применять силу, провод должен хорошо войти в щель.

Способы подключения

Силовой кабель ВВГнг(A)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.

Основа любого соединения — кабель

Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм

Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.

Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы

Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.

Как устроена квартирная или домовая электрическая сеть

Прежде чем начинать пытаться вносить в электрическую сеть какие-нибудь доработки и улучшения, необходимо разобраться, как она устроена и функционирует. Нас интересует сейчас, как разведена проводка по дому или квартире. Схема подключения, обычно, идет классическая и вот какие составляющие она в себя включает.

Так приблизительно выглядит схема электропроводки в обычной частном дом

• Первый элемент во внутридомовой сети – это всегда вводной щиток. Располагается он в квартире, на лестничной площадке или на улице, если речь идет о домовладении. Заглянув внутрь, вы увидите вводной автомат, к которому подходит кабель питания от общественной электрической сети, различные устройства защиты и, скорее всего, электрический счетчик. Иногда вместо вводного автомата может быть установлен рубильник или пакетный переключатель, но это в совсем старых домах.
• От вводного автомата идут провода, которые прокинуты до счетчика. От него подключается группа других автоматов (однополюсных, дифференцированных и так далее). Эти устройства объединены в группы, которых обычно присутствует 2 или больше, в зависимости от потенциальных нагрузок, которые могут оказываться на внутридомовую сеть.
• Деление на группы – очень удобный способ подключения электрических точек в доме. Это позволяет отделить конкретные помещения и при необходимости отключать подачу питания только в них, остальные комнаты обесточены не будут.

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

В этом щитке запутаться будет невозможно – умный электрик подписал назначение каждого автомата

• Разбивка электрической сети на части может выполняться по нескольким признакам. Это может быть удобство монтажа или характер нагрузок – строгой регламентации нет, но мастер следует всегда одной, выбранной им логике. Однако есть предписания относительно электрических приборов в кухне и ванной комнате – их всегда нужно подключать отдельными группами.
• Далее от автоматов начинают свой путь длинные провода, которые прокидываются по всем помещениям до распределительных коробок. Эти коробки представляют собой узлы, в которых одна линия разветвляется на несколько. Именно тут и берут начало провода, идущие до розеток и выключателей.

Как подключить двойную розетку

Рассмотрим пример подключения двойной розетки двух типов:

• — стационарная двойная;
• — собранная двойная.

Стационарная двойная розетка

Для подключения двойной розетки в ней предусмотрены контакты с зажимами. Часто бывает, что двойная розетка не имеет верх или низ. То есть контакты для подсоединения к ней проводов расположены как сверху, так и снизу – две пары контактов.

Исходя из этого, можно сделать вывод, что подключить двойную розетку можно «правильно» и «не правильно».

Правильное заключается в подключении питающих проводов к разным токопроводящим пластинкам.

Не правильное когда два питающих провода фазу и нуль подсоединяют к одной токопроводящей пластинке. Такое подсоединение крайне опасно, так как при включении автомата произойдет короткое замыкание, и возможно повреждение электропроводки.

Собранная двойная розетка

Под понятием собранная двойная, имеется ввиду расположенных рядом двух и более одинарных розеток.

Что делать если необходимо подключение двух розеток но питающий провод подведен только к одному подрозетнику?

Для этого нужно сделать перемычку, перебросить кусок провода из первой коробки во вторую и подсоединить все эти провода параллельно между собой.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартонеМонтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основанииСкрытая установка розеток

Конструктивные особенности телефонной розетки

Конструкции стационарных телефонов с каждым годом модифицируются и улучшаются. И современные устройства значительно превосходят своих предшественников, выгодно выделяясь на фоне их высокой надежностью и удобством применения.

Для обеспечения бесперебойного функционирования прибора необходимы два условия:

1. Наличие действующей линии связи от АТС.
2. Возможность электрического подключения стационарного аппарата к этой линии.

Единственное, что не меняется в сфере телефонизации – принцип работы стационарных телефонов. Однако есть существенные изменения в конструкциях и методах подключения.

Старые и новые варианты телефонной коммутации представлены в фото-подборке:

Телефонная розетка требуется для создания прочного, но быстроразъемного подключения стационарного телефонного аппарата к стационарным телефонным линиям

Розетка для подключения телефона может устанавливаться обособленно или в формате блока силовых и коммутационных розеток

По сей день в домах старой застройки, бюджетных организациях, которым более 15-20 лет, встречаются линии с розетками советского стандарта Устаревший тип соединения РТШК-4

Сейчас слаботочные сети оснащаются совершенно другими разъемами, соответствующими группе стандартов RJ

Для облегчения процедуры монтажа и подключения розетки внутреннюю часть устройства оснащают метками и цветовыми обозначениями, помогающими верно подсоединить контакты

Серии розеток с разъемом RJ (9; 11; 14; 25) имеют схожую конструкцию и размеры, но снабжаются разными пластиковыми штекерами. Форма и габариты ступенек исключают подсоединение телефона к розетке RJ45

Для подключения двух конструктивно различающихся моделей телефонов, к примеру, устаревшей проводной и радио-модификации, используются комбинированные варианты с возможностью установки старой вилки и штекера RJ

В комбинированной розетке разъем RJ расположен сбоку, а контактные отверстия для подсоединения вилки на лицевой части

Цель установки розетки для подключения телефона к линии

Встраиваемый блок силовых точек с телефонной розеткой

Устаревший тип телефонного соединения РТШК-4

Телефонный разъем с соответствием стандарту RJ-11

Изображение схемы подключения на корпусе розетки

Пластиковый штекер к телефонной розетке типа RJ

Гибридный вариант конструкции телефонной розетки

Расположение гнезд комбинированной розетки

Несмотря на различия в конструкции и способах подсоединения любая телефонная розетка традиционно включает три основных элемента:

• Корпус – выполнен из диэлектрического материала (керамики или пластика).
• Контакты – подпружиненные латунные элементы, обеспечивающие надежное прохождение токов по электрической цепи.
• Клеммы – переходники, необходимые для подключения проводов.

Электрические контактные гнезда стационарной розетки утоплены в корпус. Такое решение позволяет защитить прибор от случайных замыканий.

В продаже встречаются одно- и многоразъемные модели. Первые предназначены для подключения одного аппарата, вторые – позволяют коммутировать сразу несколько устройств.

Подключение телефонного аппарата для создания стационарного соединения осуществляется через розетку, идущей в комплекте с вилкой

Как правильно подключить розетку от розетки

Общая схема подключения группы розеток шлейфом

Наиболее популярным способом соединения розеток является установка перемычек между их клеммами.

Плюсы такого решения следующие:

• простота выполнения;
• нет необходимости штробить стены для новой линии;
• быстрота проведения;
• минимальный расход материалов.

Минусы тоже имеются:

• большое количество соединений способствует нагреванию цепи;
• есть риск отхода проводов и короткого замыкания;
• сверлить и резать все-таки придется — нужно проделать каналы и отверстие под стакан.

Если тщательно выполнять каждый этап работы, конструкция получится крепкой и безопасной.

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

Блок розеток подключается методом шлейфа (параллельно)Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфомГоризонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44 Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.
