Юстировка нивелира

Когда вы сделали самодельный уровень, его нужно предварительно настроить перед работой. Со вторым вариантом проблем не будет, а вот при использовании уровня на колышке с пузырьковым уравнителем придется предварительно провести юстировку.

Как это делается?

Капро уровень подвесной

Вкрутите в подставку шуруп так, чтобы шляпка совпала с линией выхода лазерного луча. Затем включите указку и наведите ее на стену. В точке, на которую будет показывать лазер, вверните еще один саморез, а затем на него и тот, который ввернут на планке перед указкой, нужно положить тонкую рейку. На нее после устанавливают еще один нивелир.

С его помощью осторожно подгоняют лазерный луч в горизонтальное положение, пока пузырек в окошке не встанет посередине. Когда вы нашли линию, зафиксируйте колышек в подставке и уберите планку с нивелиром

Теперь можно использовать по назначению точно настроенный уровень.

Применяя механизмы, которые можно сделать своими руками, необходимо соблюдать максимальную осторожность. Никогда не направляйте лазерный луч в глаза

Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз.

Размечая горизонт при помощи лазерных уровней, а тем более приборами самостоятельного изготовления, нужно быть предельно аккуратным и при нахождении точки выставлять ее в строго вертикальном положении. А если вы используете второй вариант самодельного уровня, то всегда ждите до тех пор, пока пенопласт с указкой не зафиксируется в одном положении.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора

  1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
  2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
  3. Установка резервуара производится на нужной высоте, включается указатель.
  4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Необходимые инструменты и материалы

Вместо треноги может использоваться стойка для лазерного уровня с распорной штангой. Она в сложенном виде достаточно компактна и не сложна в изготовлении.

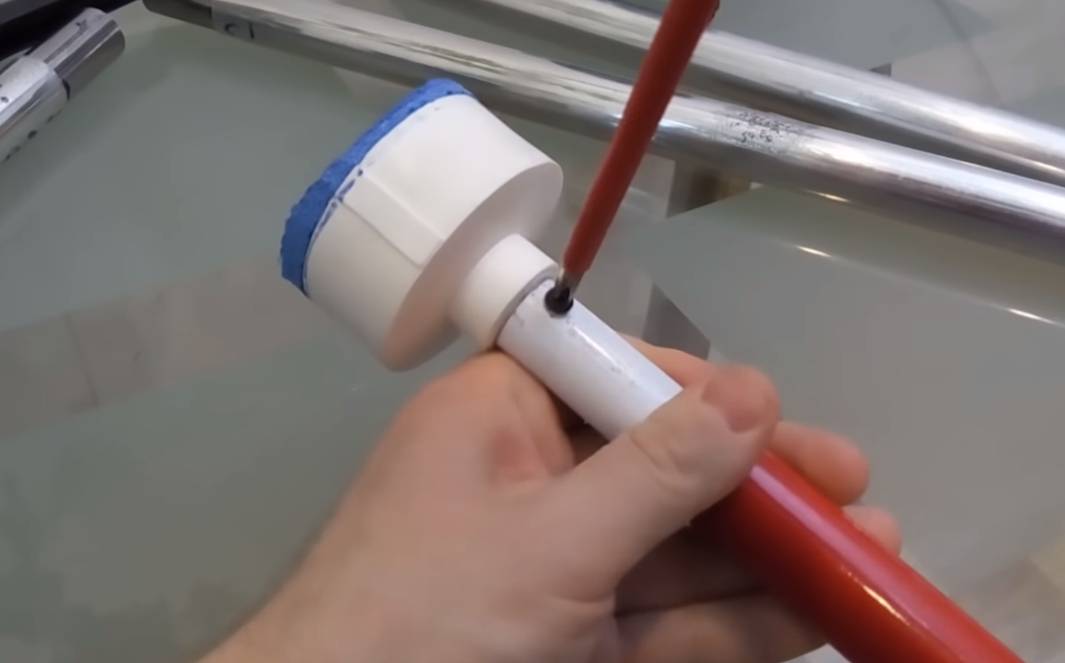

Для верхней опоры берем переходную полипропиленовую муфту 20*50 мм. Остальные материалы и инструмент:

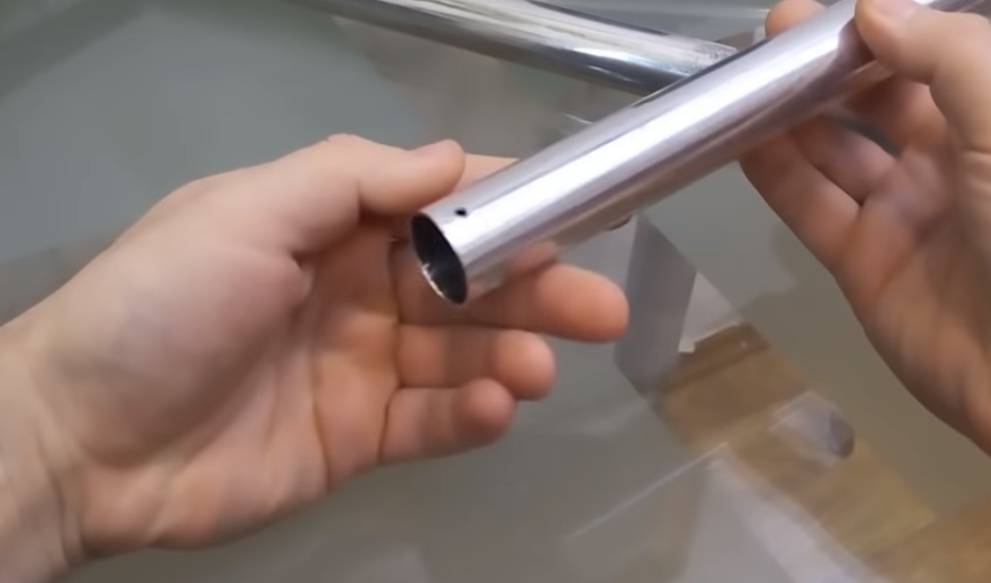

труба диаметром 27 мм, с толщиной стенки 1 мм;

телескопическая ручка валика;

  • саморезы;
  • отрезок коврика для фитнеса;
  • отвертка крестовая;
  • клей «Момент» или клеевой пистолет со стержнем;
  • канцелярский нож;
  • головка от дешевого китайского штатива;
  • клипса пластиковая для крепления труб диаметром 25 мм – 2 шт;
  • клипса пластиковая для крепления труб диаметром 20 мм – 2 шт;

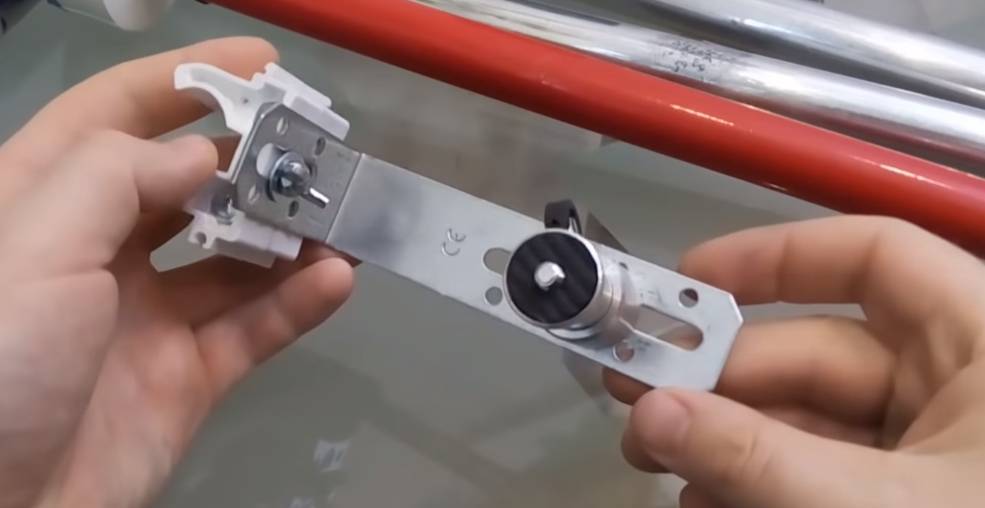

  • уголок Деймокс 40*100 мм;

  • старый пистолет для герметика;
  • полипропиленовый тройник на 32 мм;
  • муфта пропиленовая для нижней опоры 32*50 мм;

  • шуруп пластиковый от детского конструктора с резьбой 5/8;
  • сверло диаметром 6 мм;
  • винт 4-6 мм с барашком.

В процессе изготовления могут возникнуть сложности с методами крепления поддомкрачиваемой опоры штанги, но они решаются за счет усидчивости и терпения.

Определение качества устройства

Посредством лазерного уровня, созданного своими усилиями из указки, можно проводить разметку любого помещения, но лучше всего учитывать условия слабой освещённости, чтобы луч света хорошо определялся. В начале работы устройство нужно прикрепить с помощью верёвки на середину комнаты, в которой проводятся строительные работы. Уровень, сделанный своими руками, поворачивается в определённую сторону, после на нём помечается общее расстояние длины луча, далее крепится палка, на которой очень просто выполнять разметку.

После окончания таких процедур распорный отвес можно направить в любую нужную пользователю сторону, где и проводятся соответствующие отметки (он будет самовыравниваться). При этом если положение главной опоры будет фиксированным, то все отметки на поверхности будут располагаться на одном уровне. После разметки главных точек, их можно совместить со строительным шнуром, по которому строительным метром можно отложить нужные отметки.

Принцип работы

Базовый элемент любого прибора, в название которого входит слово «лазерный», это излучатель узконаправленного монохроматического (одноцветного) излучения. В основе явления – принудительное излучение, которое, в зависимости от мощности, воспринимается по-разному. Маломощные лазерные излучатели на основе красных, красно-оранжевых, желто-оранжевых и зеленых диодов позволяют получить точку или луч света. При высоком уровне накачиваемой энергии луч лазера способен превратиться в оружие – он может поджечь хорошо поглощающие излучение материалы.

Используемые в быту и строительно-ремонтных работах приборы работают на лазерных диодах красного, желто-оранжевого и зеленого спектра, гораздо реже встречаются синие и фиолетовые (такие модели намного дороже). Для концентрации светового излучения используются двояковыпуклые линзы, а также другие оптические устройства, которые позволяют преобразовывать луч в плоскость.

Бытовые приборы имеют стандартную схему, приведенную на иллюстрации. Вариации конструкции связаны с мощностью излучателя и дополнительными приспособлениями.

Подготовительные операции

Сразу же следует отметить, что в отличие от лазерного уровня, изготовленного в заводских условиях, самодельный аналог сможет выполнять лишь ограниченное число функций, а вернее всего одну – проецировать на стеновые поверхности точку, перемещая которую можно получать горизонтальную линию (методом соединения контрольных отметок при помощи шнура).

Ввиду чего подготовка к сооружению указанного прибора не займет много времени, а все что для этого понадобится – это запастись стандартными комплектующими:

  • Детская лазерная указка (на батарейках);
  • Строительный уровень пузырькового типа;
  • Элементы для изготовления каркаса и опоры (лист фанеры или пластика, деревянные бруски, пористая резина с толщиной не менее 10 мм);
  • Крепежные материалы (шурупы, саморезы, кабельные хомуты).

Делаем лазерный нивелир

Несмотря на достаточно серьезную конструкцию профессиональных лазерных инструментов, простейший построитель лазерных лучей вполне под силу сделать и самим.

Итак, делаем нивелир в домашних условиях. Что потребуется:

небольшой лазерный модуль, в состав которого входит специальный светофильтр, отрисовывающий на поверхности перекрестие лучей. Регулируемая головка модуля позволяет сфокусировать луч до нужной резкости. Стоимость такого модуля составляет 250-300 руб.

Подойдет и простейшая китайская лазерная указка различной мощности (следует понимать, что от нее будет зависеть дальность качественного луча), которая может давать как простой луч, так и крест.

  • в качестве основы можно взять ровную и плоскую пенопластовую стенку от упаковки любого бытового товара, толщина стенки составляет около 1-2 см;
  • четыре небольших гвоздика и достаточно плотная проволока;
  • стеклянная миска с водой или маслом.

Последовательность действий по конструированию заключается в следующем:

  1. На лазерный модуль наматывается в виде пружинки проволока, следует оставить два достаточно длинных хвостика слева и справа для более надежной последующей фиксации излучателя.
  2. Лазерный модуль кладется на пенопластовую основу и фиксируется с двух боков гвоздиками — по два с каждой стороны.
  3. В прозрачную миску наливается вода, и пенопластовая платформа с излучателем аккуратно запускается в плавание: какой бы неровной не была поверхность, на которой стоит миска, жидкость всегда найдет и выровняет свой идеальный горизонт – отличный и достаточно точный природный уровень, который всегда под руками при наличии водопроводной системы или бутылки с водой.

Несомненным плюсом такого устройства является его простота, быстрота исполнения (не дольше 10 минут) и очевидная дешевизна – стоимость всего прибора равняется стоимости лазурной указки. Используя мощные лазерные указки можно существенно увеличить расстояние нивелирования.

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

  1. Напольный
  2. Настенный
  3. На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.

Достоинства и недостатки

Самодельные инструменты всегда имеют ряд преимуществ, среди которых основополагающим можно назвать цену. Ведь вещь, сделанная своими руками, по себестоимости всегда будет дешевле

И именно на это обращают внимание многие умельцы. К тому же такое устройство всегда подстроено под нужды владельца

Среди основных достоинств уровней с лазером можно выделить:

  • низкая стоимость;
  • большая длина лучей;
  • невысокие показатели погрешности;
  • скорость при использовании;
  • быстрое и простое создание с минимум материалов.

Подобными устройствами можно размечать не только помещение, но и приусадебные участки, фасады и другие территории.

Минусов совсем немного:

  • неудобство использования некоторых конструкций;
  • приобретать для изготовления все равно что-то нужно, например лазерную указку.

Как можно заметить, минусов не так уж и много. Поэтому совсем необязательно бежать в магазин за покупкой устройства, когда создать его можно самому за считаные минуты.

Пошаговая инструкция по изготовлению лазерного уровня

Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски

Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.

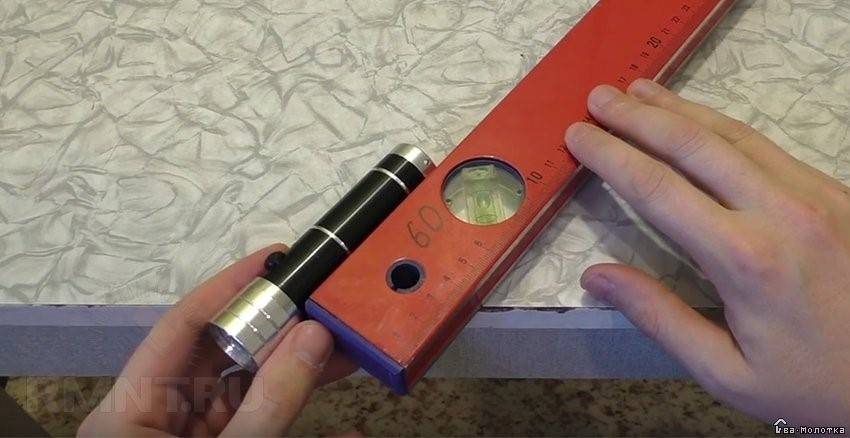

К пузырьковому нивелиру необходимо закрепить лазерную указку

Это можно сделать с помощью хомута, достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки с помощью металлического профиля для гипсокартона.

Конструкция нивелира и уровня на основе лазера

В лазерных уровнях и нивелирах используется принцип прямого указания цели – точки или линии на поверхности. Отслеживать их можно напрямую (при относительно слабом освещении) или через окуляр прибора.

Помимо точки или линии (след от пересечения световой плоскости с твердой непрозрачной поверхностью), нивелиры и уровни позволяют получить крестообразный указатель, а также одновременно использовать два и более излучателя.

За счет рассеивания луча лазера в плоскость такие приборы часто именуют «лазерный построитель плоскостей». В целом, набор функций устройства зависит от количества излучателей и оптических приспособлений для концентрации или рассеивания луча.

Пошаговая инструкция по изготовлению лазерного уровня

Усовершенствуем детскую лазерную указку. Необходимо открутить ту часть указки, на которой нет вставок с рисунком. Отверстие нужно заклеить картоном и четко по центру сделать маленькое отверстие, после чего надеть обратно колпачок. Теперь если навести указку на поверхность, то лазерная точка будет более четкой.
Ровную палку необходимо заострить с одного конца и сделать в виде колышка. Можно для опоры использовать также черенок для лопаты или же треногу. На плоский же конец палки необходимо крепко прикрепить кусок фанеры или ровной доски

Очень важно, чтобы фанера была максимально ровной и крепилась под точным углом в 90 градусов.
На поверхность доски прикрепляется планка, которая соответствует длине вашего пузырькового нивелира. Она должна располагаться в центре поверхности фанеры и держаться на шурупе (гвозде) так, чтобы ее удобно было поворачивать в различные стороны.
К пузырьковому нивелиру необходимо закрепить лазерную указку

Это можно сделать с помощью хомута и достаточно жестко закрепить ее на боковой стороне нивелира. Под указку теперь подложим подготовленный кусок пористой резины для амортизации. Это необходимо для того, чтобы без труда отрегулировать любой угол наклона по продольной оси.

Сделав все необходимые крепления ваш лазерный нивелир готов к использованию.

Как использовать лазерный нивелир

Приспособившись к вашему уровню, вы поймете, что пользоваться им очень просто и удобно. Для начала необходимо с помощью заостренного угла в палке закрепить сооружение на поверхности. После этого с помощью пузырькового уровня выравниваем плоскость с планкой, таким образом, чтобы изготовленный лазерный уровень своими руками показал ровное горизонтальное положение.

Теперь нужно включить лазерную указку и навести ее на нужную вам поверхность. Вы увидите отраженную лазерную точку, сделайте на этом месте отметку, теперь переместите лазерную точку дальше по поверхности, проверьте, не сбился ли уровень горизонтали по пузырьковому нивелиру, и поставьте еще одну точку.

Соединив две точки между собой, вы получите ровную горизонтальную линию, после чего можете приступать к работе. Проще всего соединять точки будет с помощью металлического профиля для .

Еще одно видео руководство

Как смонтировать лазерный уровень своими руками, и вообще возможно ли это? Такое высокотехнологичное устройство для проецирования вертикальных или горизонтальных поверхностей при их выравнивании изготавливается на высокоточном оборудовании. В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч.

Звучит это определение в некотором роде страшновато. Но не нужно отчаиваться, ведь это относится к профессиональным приборам, используемым на строительных площадках. А для домашнего применения такие модели не очень-то и подходят. В продаже есть различные варианты для профессионального использования, а также для ремонтных работ внутри помещений.

Можно приобрести бытовые модели, но опять же, использовав их один раз, вы отложите прибор в ящик, и неизвестно когда он понадобится снова. Поэтому предлагаем рассмотреть вариант самостоятельного изготовления лазерного уровня в домашних условиях.

Основные плюсы прибора

Конечно же, ждать, что уровень, созданный своими руками, будет выполнять все сложные операции разметки не нужно. Но для применения в бытовых условиях такой прибор вполне сгодится и даже во многом превзойдёт по своему качеству водяное устройство. Также такой прибор обеспечен следующими функциями:

  • большая длина излучаемой проекции;
  • минимальный показатель недочёта при сравнительной лёгкости применения;
  • увеличение скорости разметки пространства.

Но главным плюсом такого устройства станет проецирование луча на горизонтальную плоскость. Именно с помощью такого свойства строитель может с точностью определять вертикальную и горизонтальную разметку как пола, так и стен с потолком. Кроме этого, такой прибор можно применять для разметки дачного участка, фасадов дома либо при создании забора.

Изготовление указки с лазером

Если посчитать все затраты на телескопическую штангу для лазерного уровня, то человеку придётся потратиться лишь на приобретение указки. Все дополнительные детали можно создать самостоятельно из подручных материалов, которые можно найти в любом доме. Главной задачей при создании прибора станет такое крепление специальной указки, при котором она сможет вращаться в любую сторону

Для начала важно подготовить специальные части будущего устройства:

  • самовыравнивающая лазерная указка;
  • строительный шнур;
  • простая дрель с работой от электричества;
  • брусок дерева с соотношением сторон 25 на 25 сантиметров и длиной 5 метров;
  • специальная опора в виде палки для установки устройства.

Для конструирования лазерного указателя пропила своими руками нужно соблюдать некоторые простые действия:

  1. В подготовленном деревянном бруске с двух сторон сверлятся несколько параллельных дырок. Одна из них нужна для крепления указки, а вторая для проведения строительного шнура.
  2. После того как устройство лазера будет установлено на место, завязывают верёвку, которая нужна для подвешивания устройства над нужным строением. Отверстие создаётся с обратного конца бруска так, чтобы шнур смог легко проходить через него.
  3. В проделанную дырку вставляется специальная верёвка, которая крепится к брусу и хорошо затягивается.
  4. Опорой в этом случае может служить любая удобная полка, включая простую лопату, воткнутую в грунт на участке.

Подготовка к работе и настройка

Лазерный уровень применяется в том виде работ, где нужно получить разметку на поверхности. Он гораздо точнее традиционного, но устаревшего водного. От покупки лазерного нивелира некоторых отпугивает стоимость, однако затраты окупятся быстрым ремонтом и точным расчетом материала.

Лазерные уровни бывают ротационными и призменными, последние дешевле и имеют меньшую дальность действия. В обоих случаях перед началом работы нужно установить нивелир на штативе в вертикальном положении. Высота изменяется скользящими ползунками на каждой из ножек – с этим справится даже новичок в работе с уровнем.

Ротационные уровни являются более высокотехнологичными, они способны сами настраиваться за счет встроенного гироскопа. При отклонении прибора на пять градусов в сторону, он самостоятельно возвращается в исходное положение.

Чтобы выставить лазерный уровень правильно, нужно провести проверку по водяной колбе (аналогично водным уровням). В этом случае настройка проводится вручную (винты), пока пузырек воздуха не установится в середине. Для выравнивания нивелиров с автоматической регулировкой можно придерживаться следующего алгоритма:

  1. Установить устройство на штатив, выровнять высоту.
  2. Включить устройство, начнется автоматическая настройка показаний.
  3. В процессе прибор подает звуковые сигналы, с их окончанием устройство будет готово к работе.
  4. В случае проблем с самонастройкой (уровень не издает сигналов) нужно проверить положение штатива. Угол отклонения от положения равновесия должен быть меньше 5 градусов.

Важно, чтобы ножки штатива были хорошо зафиксированы и находились на твердой поверхности. Если уровнем приходится работать на земле, нужно вкопать в почву их выступы

Технология изготовления

Можно сделать такой уровень своими руками из лазерной указки. Достаточно знать устройство лазерной указки и устройство обычного строительного инструмента.

Если учесть цену водяного уровня и обычной указки с лучом, то это будет в несколько раз дешевле, чем профессиональный инструмент.

Пошаговая инструкция

Для лазерного указателя потребуются:

  1. Водяной уровень
  2. Лазерная указка
  3. Крепления

При выборе водяного инструмента, нужно обратить внимание, чтобы обратная сторона была ровная, иначе указку будет неудобно крепить. Лазерная указка также должна отличаться ровной поверхностью

Их соединяют при помощи клея или скотча

Важно максимально ровно установить указку на водяной уровень. После того как соединения склеили, нужно линейкой вымереть расстояние от низа водяного уровня до самого прицела лазерной указки

Тот размер, который получится, будет означить низ отметки от направления лазерного луча.

Самодельный нивелир

Лазерный нивелир своими руками сделать не так просто. Для него понадобятся не только вышеуказанные материалы, но и устройство для установки. К примеру, это может быть стойка из деревянного или металлического изделия. Собрать такой инструмент из подручных средств не получится. Нужно грамотно рассчитать держатель для нивелира.

Руководство по сбору такого нивелира говорят о точности его географии при использовании. Если обратиться в строительные магазины, там можно найти круглый водяной уровень, который устанавливает ровность сразу обеих поверхностей. Если собрать и установить его на вашей указке, то вы с легкостью можете использовать это устройство для домашнего пользования.

Помните, что профессиональный инструмент устроен намного лучше, чем самодельный. И при создании и пользовании самодельными приборами вы больше подвержены строительным ошибкам. Ведь если нет возможности купить дорогостоящий инструмент, его всегда можно взять у знакомых, соседей или напрокат в специальных фирмах.

Второй способ изготовления

Главной частью в составе устройства также остаётся излучатель лазерного луча. В самодельном устройстве вместо излучателя используют простую лазерную указку. Для этого нужно подготовить:

  • пузырьковый строительный уровень;
  • плотную фанеру либо крепкую доску;
  • колышек диаметром 1,2 метра с квадратным сечением либо формой пять на пять сантиметров и диаметром в шесть сантиметров;
  • кусочек резины с пористой поверхностью.

С помощью простых манипуляций лазерная указка становится излучателем, от которого в помещение проецируется точка. Для этого применяется простая без дополнительных каёмок. Отверстие нужно заклеить плотной бумагой и создать в ней небольшую дырку. После этого насадка и указка будут создавать на используемой под постройку стене точку небольшого диаметра.

После лазер устанавливается к внешней стороне строительного уровня. Для этого применяют специальные хомуты

Между корпусом и уровнем важно поместить небольшой кусок. Это поможет создать автоматизацию, которая важна для регулировки общего наклона лазерного луча

После прибор помещается на специальную подставку-штатив. Для создания нужно воспользоваться колом, одна часть которого хорошо оттачивается, а вторая выравнивается так, чтобы возникла ровная площадка. К ровной стороне шурупом крепится кусок фанеры либо доска. Крепить полностью не нужно, чтобы можно было легко развернуть дощечку, если это потребуется в будущем.

Колышек вбивается в грунт, если работы проводятся в помещении, то вместо колышка применяют треногу. Вместе с этим подставку выравнивают по горизонтали. На неё крепится специальный уровень и включается в работу излучатель.

После этого на стене возникнет вторая точка. Если совместить их, то появится горизонтальная линия.

Подготовка строительных приборов и инструментов:

перед работой важно устранить место указки, где нет вставки с рисунком, такое отверстие заклеивается картоном, в котором проделывается маленькая дырка, после колпачок аккуратно помещается на прежнее место;
такие процедуры важны, чтобы достичь более высокой чёткости проецирования точки;
простую палку на конце важно сделать острой, а сверху на плоское основание установить фанеру. Угол при этом должен соответствовать девяноста градусов;
сверху на доску устанавливается планка, обладающая той же длиной, что и пузырьковый уровень

Установка проводится с помощью шурупа, чтобы была возможность его повернуть в разные стороны. В конце пузырьковый нивелир крепится к указке, для этого используется пористая резинка и хомут, если это важно для пропила, то создают специальное углубление.

При желании приобрести строительный уровень не нужно быстро идти в магазин и приобретать дорогостоящее устройство. Можно проявить заинтересованность, пожертвовать немного своего времени и создать нивелир своими руками из подручных материалов.

Проверка правильности установки

Проверка проводится следующим образом:

  1. Прибор ставится между параллельными стенами, ближе к одной из стенок (до 1 метра). Расстояние до второй должно быть больше 2 метров.
  2. Включить уровень и поставить две точки на обеих поверхностях.
  3. Переместить нивелир непосредственно к дальней стене. Совместить луч с отмеченной на ней точкой.
  4. Спроецировать луч на вторую стену – он должен попасть в отметку.

Если произошло совпадение отметок – прибор настроен правильно, можно работать. В противном случае необходимо подкорректировать штатив и провести повторную установку.

Чем больше расстояние между стенами во время проверки, тем выше точность лазерного уровня.

Фото и конструкция самодельного аппарата

Вначале давайте разберемся с тем, из каких именно деталей состоит данный строительный элемент. Наиболее важными в лазерном нивелире является специальный излучатель. Если это будет самодельный инструмент, то его функцию вполне может выполнять копеечная лазерная указка.

Такую можно приобрести практически в любом отделе Однако излучатель — это не все, из чего состоит лазерный уровень. Весь список материалов, необходимых для изготовления самодельного нивелира, подразумевает наличие ряда элементов:

  1. Лазерной указки.
  2. Простого пузырькового строительного уровня.
  3. Колышка с круглым или же квадратным сечением в 50-60 мм и длиной в 100-130 сантиметров. Здесь в качестве колышка вполне подойдет держак от лопаты.

Кусок плотной фанеры либо доски, а также немного пористой резины

Использование емкости с водой

Сделать простую конструкцию с высокой степенью точности разметки можно из имеющихся в наличии дома материалов. Для этого потребуется подготовить бак для воды, кусок пенопласта (пенополистирола), указку, любой липкий материал – пластилин, пластырь.

  • Вначале емкость, в качестве которой допускается использовать ведро, кастрюлю, до краев заполняется водой.
  • Лазерный указатель устанавливают на пенопласте, стараясь разместить его ровнее, и крепят при помощи пластилина, пластыря, резинок.
  • Емкость устанавливают на необходимой высоте.
  • В баке помещают пенопласт с указкой.
  • Переводят ее во включенное положение.
  • Изменяя направление светового указателя, проворачивая его вокруг оси, луч проецируют на размечаемые поверхности и отмечают места проекции. Все точки относительно горизонта будут находиться строго в одной плоскости.

Самодельные лазерные устройства сложно назвать идеальными, но четкость наносимой разметки очень высокая. Еще одно преимущество в том, что собрать такой инструмент своими руками из имеющихся материалов по силам каждому, затратив на его изготовление немного средств и времени.

Лазерный уровень является очень важным инструментом для различных как строительных, так и ремонтных работ в помещении. Используя лазерный уровень можно с легкостью проецировать на рабочую поверхность точки пересечения горизонтальных и вертикальных направлений, создавая точный угол в 90 градусов. Также лазерный уровень облегчает выполнение таких работ по строительству как:

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

  • подставка в виде штатива;
  • магнитные крепления;
  • кронштейн;
  • специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

  1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
  2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
  3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Заключение

Конечно же, это далеко не все варианты, позволяющие сделать лазерный уровень своими руками. На самом деле среди профессиональных строителей достаточно много талантливых людей, которые способны из подручных материалов соорудить нивелиры, по точности не отличающиеся от профессиональных моделей. Мы привели только 3 самых простых варианта, которые при необходимости можно усовершенствовать для использования в различных помещениях.

Руслан Васильев

Лазерный нивелир — это весьма полезный строительный инструмент, при помощи которого можно очень быстро и с высокой точностью произвести отбивку уровня, потратив на это минимум времени и усилий. Для того чтобы пользоваться им, вам не нужно владеть какими-либо особенными навыками и знаниями — достаточно положить этот прибор на пол (или на стену), включить и подождать, пока аппарат спровоцирует строго прямые горизонтальные линии на конкретной поверхности.

Однако за всю эту точность приходится платить, и зачастую немалые деньги. Поэтому сегодня мы рассмотрим вопрос «Как самостоятельно сделать лазерный уровень».
