Необходимость ИБП для отопительных котлов

Тема важности устройств резервного питания для частного дома уже затронута выше. Отрицать ее бессмысленно, ведь отключения электричества – привычное дело в частных домах

Не секрет, что современные газовые бойлеры нуждаются в постоянном источнике тока, без которого его работа просто остановится.

Кроме того, детали газовых котлов чувствительны к параметрам напряжения, которое может периодически понижаться. Из-за этого котел может либо работать с перебоями, либо вообще перестать включаться. Однако все проблемы с электричеством и перепадами напряжения решит ИБП.

Список преимуществ монтажа ИБП таков:

  • защита от перепадов напряжения. Помните, что покупка ИБП обойдется намного дешевле, что замена сгоревшей электроплаты котла;
  • простота установки (не нужны особые навыки);
  • автоматический контроль за параметрами электросети;
  • длительный срок службы – до 7 лет;
  • не требуют дополнительного сервисного обслуживания;
  • бесшумность при эксплуатации.

Расчет времени работы источника бесперебойного питания

Время работы ИБП зависит от количества и мощности аккумуляторных батарей. Они бывают 2 типов: стекловолоконные (AGM) и гелевые. Выбирая AGM или гелевые, учитывайте, что по надежности и срокам работы они мало чем отличаются, но гелевые более безопасны в эксплуатации. Поэтому, если у вас дети или оборудование стоит в зоне легкой доступности, лучше заплатить больше, но получить надежный, безопасный вариант. Если батареи стоят в отдельном помещении и надежно закрыты, то переплачивать нецелесообразно.

Для правильного расчета нужны данные максимальных по продолжительности отключений электроэнергии за последние годы. Сверяем эти данные с показаниями в паспорте устройства. Если есть опасность недостаточности емкости батарей, то лучше искать ИБП с функционалом добавления аккумуляторных блоков к системе.

ИБП для котла своими руками: простая и дешевая альтернатива

Готовый источник бесперебойного питания – это, конечно, хорошо, но имеется альтернатива несколько дешевле. Естественно, у нее не будет такого презентабельного вида, также в ней не будет некоторых полезных функций, но в целом она будет работоспособной. Сразу начнем с недостатков – здесь нужно быть готовым заплатить меньшую стоимость за неудобства. Во-первых, это полностью ручная система – никакого автоматического переключения сеть/аккумулятор здесь нет. Пропало электричества, пошли и вручную подсоединили самодельный бесперебойник для котла – с этим моментом связаны некоторые правила безопасности. При отключении электричества и перед включением «ИБП» нельзя забывать отключать центральный рубильник – в принципе, если не подсоединять такое устройство стационарно в сеть, то можно обойтись и без этого. Просто вынимаем шнур из розетки и подключаем его к самодельному ИБП. Во-вторых, придется самостоятельно разбираться с нужным оборудованием – но это проблема небольшая, и как она решается, мы расскажем дальше.

Для того, чтобы сделать бесперебойник для котла своими руками, понадобится приобрести три вещи.

  1. Инвертор 12/220V. Это устройство преобразовывает 12 вольт аккумулятора в нормальное сетевой напряжение 220 вольт. Как и бесперебойники, инверторы различаются по мощности и форме выходного сигнала – для автономного источника питания котла понадобится инвертор с чистой синусоидой на выходе и пиковой мощностью 600Вт. Рабочая мощность у таких инверторов должна составлять минимум 300Вт.

  2. Зарядное для АКБ. Здесь все просто – выбирать зарядку для аккумулятора нужно исходя из его емкости. Скажем так, если вы приобрели аккумулятор 150А/часов, то для его быстрой зарядки (в течение 5-6 часов) понадобится устройство с силой тока в 15А. В принципе, можно использовать и стандартное автомобильное зарядное устройство, но в этом случае процесс наполнения емкости электричеством будет проходить несколько дольше.
  3. АКБ. Здесь все достаточно просто – чем больше емкость аккумулятора, тем дольше будет работать котел в автономном режиме. К примеру, если взять обычный автомобильный аккумулятор емкостью 45А/час, то от него котел сможет проработать до восьми часов. Если взять более емкий аккумулятор, например, 95А/часов, то здесь уже можно говорить о суточном электроснабжении котла. Наиболее приспособленными для частых циклов зарядки и разрядки являются гелиевые аккумуляторы – стоят они несколько дороже, но и служат намного дольше.

Теперь что касается непосредственного процесса сборки источника автономного электроснабжения котла. Здесь все просто, если не сказать, что элементарно. На инверторе имеется всего две клеммы («+» и «-») – соединяем их мощным проводом сечением 4 квадрата или более с соответствующими клеммами аккумулятора. В принципе, в этом и заключается вся сборка – теперь просто включаем в розетку на инверторе вилку котла, нажимаем на том же инверторе кнопку Вкл./Выкл. и процесс пошел. Инвертор работает, котел тоже, а аккумулятор разряжается. После того, как он сядет или в сети появится электричество, подсоединяем к аккумулятору зарядное и восполняем запас потраченной энергии. Зарядное можно подсоединить стационарно – в этом случае для подпитки АКБ энергией понадобится только включать его в розетку.

Спросите, зачем такие сложности? Не легче ли купить готовый бесперебойник для газового котла? Легче, но имеются две веские причины, которые говорят именно в пользу инвертора. Во-первых, это стоимость, которая на пару порядков ниже. Во-вторых, возможность создания большего резерва энергии. И в-третьих, это мобильность. При необходимости инвертор можно быстро отсоединить и, вкинув в багажник, взять с собой на рыбалку. В общем, решайте сами – это сугубо мое личное мнение, с которым вы вполне можете не считаться.

Автор статьи Александр Куликов

Выбираем бесперебойник для газового котла

Для газовых отопительных агрегатов желательно применять источники непрерывного питания, так как сам прибор и его отдельные детали подвержены поломкам при внезапном отключении электричества. Однако, далеко не все бесперебойники подходят для работы с газовым отоплением. Подбирать нужно приборы с надежными и функциональными аккумуляторами

Важно! Для стабильного и надежного функционирования газового котла лучше всего подбирать наиболее качественные онлайн-активные блоки питания. Они обеспечивают двойное преобразование и качественную стабилизацию

Среди имеющихся предложений наибольшей востребованностью пользуются такие модели как:

  • Энергия;
  • Бастион;
  • Леотон;
  • General Electric;
  • Eaton.

Лучше всего отдать предпочтения моделям российских производителей, так как после монтирования и выставления основных параметров можно не беспокоиться относительно безопасной эксплуатации газового котла и имеющегося дополнительного оборудования. Подобные устройства можно очень просто монтировать своими руками без привлечения специалистов. Приобретать прибор можно в полной комплектации или же собирать устройство по частям. Стоит помнить, что аккумулятор нужно приобретать у того же производителя, что и электронный блок, так как иначе придется делать расчеты мощности.

Как подключить ИБП к котлу

Точная последовательность действий приведена в сопроводительной документации.

Стандартный алгоритм:

  • отключают общее питание в щитке;
  • монтируют электрические цепи по предварительно подготовленной схеме;
  • устанавливают бесперебойник и АКБ;
  • подсоединяют заземление;
  • включают питание, проверяют работоспособность системы мультиметром;
  • подключают нагрузку (без применения тройников, удлинителей).

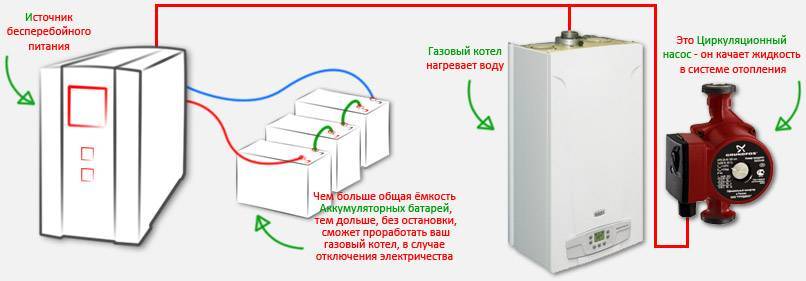

Обвязка с АКБ и бесперебойником

ИБП для котлов отопления эксплуатируют в подходящих условиях с учетом:

  • рабочего диапазона температур;
  • максимального уровня влажности;
  • ограничительных параметров входного сигнала.

Обычно АКБ подсоединяют последовательно. При параллельном подключении выбирают модели одного производителя с одинаковыми техническими характеристиками. Такое решение обеспечит равномерный разряд и восстановление емкости без нарушения технологии.

Применение представленных рекомендаций на практике обеспечит высокий уровень безопасности, сохранит плановый ресурс оборудования.

Модификации источников резервного питания

Источники бесперебойного питания могут классифицироваться по разным критериям: тип аккумуляторной батареи, способ установки (напольные или настенные), назначение, безопасность и т. д. Общепринятое деление на виды осуществляется по принципу работы. ИБП делятся на три основных класса:

  • линейные или офф-лайн (Off-Line);
  • линейно-интерактивные (Line-Interactive);
  • двойного преобразования или он-лайн (On-Line).

Каждая модификация источников резервного питания имеет свои преимущества и недостатки, которые определяют условия эксплуатации для каждого вида оборудования.

Линейные

Линейные ИБП относятся к бюджетной серии устройств данного типа. В их конструкцию не входит стабилизатор или автотрансфрматор. Они работают в заданном диапазоне напряжения от 170 до 270В. При скачках электроэнергии за граничные пределы заданного интервала происходит переключение питания с сети на аккумуляторную батарею.

Из-за отсутствия блока стабилизации выходное напряжение имеет такую же нестабильную синусоиду, как и входное. Это приводит к сбоям в работе электрооборудования газового котла. Время переключения питания составляет 15 мс в одном или другом направлении. Выбирая офф-лайновые источники бесперебойного питания, следует учитывать, что интенсивные перепады напряжения отечественных электросетей, особенно в зимнее время, оказывают негативное воздействие на устройство. Данный факт сокращает срок эксплуатации ИБП в несколько раз.

Совет. Off-Line источники резервного питания не приспособлены для работы в комплексе с генераторными установками, работающими на дизельном или бензиновом топливе.

Линейно-интерактивные

Основное отличие линейно-интерактивных ИБП от линейных является наличие в конструкции оборудования стабилизатора напряжения или автоматического напряжения. Данные модули способствуют выравниванию синусоиды напряжения до оптимальных параметров. Это обеспечивает работу газового котла в штатном режиме и продлевает срок эксплуатации. Крайние границы напряжения, при которых источник резервного питания работает в холостом режиме, равны 170 и 270 В. Переключение питания с АКБ и обратно осуществляется в автоматическом режиме.

Из практического опыта специалисты отмечают некорректную работу некоторых моделей устройства с генераторами бензинового или дизельного типа. Конструкция агрегата предусматривает подключение внешних аккумуляторных батарей.

Двойного преобразования

Источники бесперебойного питания типа On-Line, в отличии от двух других видов, имеют более сложную принципиальную схему работы и подключения. В конструкции аппарата предусмотрен инвертор двойного преобразования электрического тока.

Принцип работы устройства заключается в следующем. Входное переменное напряжение 220 В от электрической лини инвертируется в постоянное 12 В или 24 В, в зависимости от модификации газового оборудования. В результате чего синусоидальный сигнал выпрямляется до стабильного значения, которым обладает постоянный ток.

На втором этапе стабилизированное постоянное напряжение инвертором преобразовывается обратно в переменное напряжение 220 В со стабильной частотой 50 Гц. ИБП двойного преобразования работают в диапазоне 110 – 300 В. Работа устройства в режиме он-лайн обеспечивают стабильную работу газового котла при заниженном или завышенном напряжении, не переключая питание на аккумуляторную батарею. Это способствует продлению срока эксплуатации АКБ до ее замены.

По типу монтажа приборы выпускаются двух типов: настенный и напольный

Аккумулятор

Во время выбора ИБП стоит обращать внимание на емкость аккумуляторной батареи. От ее параметров зависит время работы газового котла от источника резервного питания

При отключении электричества на продолжительное время АКБ, которой оснащен ИБП должен обеспечить бесперебойную работу котла до 10 часов. При наличии возможности подключения внешнего аккумулятора необходимо следить за тем, чтобы батареи были одинаковой емкости.

Как правильно установить и эксплуатировать

Установить ИБП довольно просто – достаточно прочитать инструкцию и подключить все внешние устройства по описанной в ней схеме.


КПД мощных бесперебойников снижается за счет постоянной работы вентилятора, который обеспечивает охлаждение расположенных внутри преобразователей тока и батарей

Работа бесперебойников проста и не требует вмешательства человека.

Однако существуют неописанные в инструкциях нюансы эксплуатации, с которыми необходимо обязательно ознакомиться:

  1. Нельзя располагать ИБП и внешние аккумуляторы вблизи друг друга и источников тепла. Оптимальная температура для работы этого оборудования 20-25 °C.
  2. Помещение с бесперебойниками не должно быть влажным, особенно опасно образование в нем водяного конденсата.
  3. Нежелательно использование на выходе ИБП сетевых фильтров и тройников.
  4. Если конструкцией бесперебойника предусмотрено наличие заземления корпуса, то его необходимо обеспечить.
  5. ИБП после ввода в эксплуатацию должен быть постоянно подключен к сети.

Особенности ИБП для газовых котлов

Есть два типа устройств бесперебойного питания:

  1. Устройство по умолчанию работает в режиме пропуска энергии, не изменяя её параметров, а если сигнал пропадает, то автоматически происходит переключение на питание от аккумуляторов.
  2. Второй тип ИБП изначально преобразует электроэнергию, приводя её к оптимальному виду, то есть «выравнивает» характеристики. В аварийной ситуации также переходит в режим питания от встроенных батарей.

Напряжение изменяется в 2 этапа:

  • сначала трансформация из переменного 220В в постоянный 12В;
  • второй шаг: постоянный ток снова превращают в переменный 220В и 50 Гц.

Это необходимо для получения максимально «сглаженных» параметров тока, которые позволяют продлить срок службы электрическим элементам котельного оборудования. Причём аккумуляторы должны постоянно подзаряжаться.

Устанавливать ИБП первого типа следует, если только владелец уверен в том, что параметры сети в пределах нормы, или когда на входе в дом уже стоит общий стабилизатор.

В остальных случаях рекомендуется использовать ИБП со «сглаживающей» схемой. Как свидетельствуют сервисные фирмы, высок процент поломок именно из-за проблем с качеством подаваемой электроэнергии.

Можно ли использовать бесперебойники для компьютеров

Имеют значения параметры напряжения, подаваемого потребителю в газовый котёл. Нужна правильная синусоидальная форма входящего сигнала и совпадение по фазе.

Именно поэтому использовать бытовой (компьютерный) ИБП не рекомендуется, только в крайнем случае на непродолжительное время.

Как рассчитать ИБП

Большинство котлов и насосов не потребуют большой мощности ИБП. В среднем понадобится 300—350 Вт если насос один, на два — 450—550 Вт

А также следует обратить внимание на ёмкость аккумуляторов и мощность зарядного устройства для ИБП. Если ток заряда умножить на 10, получим максимально возможную ёмкость батареи, которую «потянет» зарядка в ампер-часах

Аккумуляторы допустимо использовать или гелиевые, или обычные. Первый тип хотя и безопасен, но стоимость в 2—3 раза выше, чем на обычные автомобильные аккумуляторы. Но здесь лучше не экономить: ёмкие автобатареи не могут стоить слишком дёшево. При ёмкости аккумуляторов около 50А/ч длительность автономной работы будет около 8 часов, а при 95—100А/ч около 24 часов.

Внимание! Мощность зарядного устройства должна примерно соответствовать ёмкости батарей

Источник бесперебойного питания или электрогенератор

Часто в жизни приходится выбирать. Когда дело касается семьи, дома и внутреннего климата, то выбирать надо особенно взвешенно и хорошо продумывать возможные последствия выбора. Начните с анализа потребностей и имеющихся фактов. Выбор средства для резервного питания можно разделить на 2 основные категории: UPS – источник с внешними аккумуляторами для бесперебойной работы электроприборов; электрогенератор с двигателем внутреннего сгорания или на ветровой тяге, а также любом другом виде энергии.

Схема анализа проста. Основные пункты, которые следует учесть при выборе:

  • частота и продолжительность возникновения аварийных ситуаций в вашей местности;
  • стабильность сети и перепады напряжения;
  • личное присутствие во время отключения электроэнергии;
  • финансовые затраты на приобретение и обеспечение работы выбранного агрегата.

Сводная таблица характеристик лучших ИБП с ценами

В следующей таблице вы можете познакомиться с 9 востребованными и эффективными ИБП на рынке, которые разделены на 3 подгруппы. По названиям можно понять, что главный фактор — необходимое время бесперебойной работы.

Также мы учли отапливаемую площадь дома: чем она больше, тем выше потребляемая мощность котла и насосов. В каждой подгруппе представлены модели для домов до 100 кв.м (потребляемые мощности котлов и насосов — 100-150 и 30-50 Вт) и для 100-200 кв.м. (150-200 и 60-100 Вт).

9 лучших ИБП для газовых котлов 1 группа: ИБП для коротких (до 2 ч) и редких (2-4 раза в год) отключений. 2 группа: ИБП для продолжительных (от 2 ч) и частых (от 5 раз в год) отключенийИБП для совместной работы с генератором электричества

1. ИБПС-12-300N
  • off-line
  • мощность 300 Вт
  • чистая синусоида
  • автономная работа до 10 ч

Идеально для: котла в небольшом доме до 100 кв.м со стабильным напряжением в сети 220 В

11000₽
2. Энергия ИБП Pro 500 12В
  • линейно-интерактивный
  • мощность 300 Вт
  • чистая синусоида
  • время переключения не более 6 мс

Идеально для: котлов без внешних циркуляционных насосов в небольшом доме до 100 кв.м

10800₽
3. Энергия Гарант 1000
  • линейно-интерактивный
  • мощность 600 Вт
  • КПД 98%
  • автономная работа до 11 ч

Идеально для: подключения котлов и насосов в домах 100-200 кв.м

12900₽
4. Энергия ИБП Pro 1000 12 В
  • линейно-интерактивный
  • мощность 700 Вт
  • высокая защита от перегрузки
  • время переключения не более 6 мс

Идеально для: чувствительных котлов и насосов в домах 100-200 кв.м при нестабильном напряжении

16800₽
5. Энергия ПН-1000
  • линейно-интерактивный
  • мощность 600 Вт
  • напольный
  • чистая синусоида

Идеально для: котлов и насосов в домах 100-200 кв.м при стабильном напряжении

12900₽
6. ELTENA (INELT) Intelligent 500LT2
  • линейно-интерактивный
  • мощность 300 Вт
  • переключение за 4 мс
  • автономная работа до 12 ч

Идеально для: котлов со встроенным насосом в домах до 100 кв.м

10325₽
7. Helior Sigma 1 KSL-12V
  • on-line
  • мощность 800 Вт
  • входное напряжение 138-300 В
  • автономная работа до 24 ч

Идеально для: бесперебойного питания котлов и насосов при нестабильном напряжении

19350₽
8. P-Com Pro 1H
  • on-line
  • мощность 800 Вт
  • входное напряжение 115-295 В
  • почти мгновенное переключение

Идеально для: котлов при сверхнизком напряжении и высоких требованиях к уровню шума

17700₽
9. ELTENA (INELT) Monolith E1000LT-12V
  • on-line
  • мощность 800 Вт
  • входное напряжение 110-300 В
  • автономная работа до 15 ч

Идеально для: дорогих котлов с чувствительной электроникой

21600₽

Преимущества и характеристики бесперебойников

Использовать бензиновые или дизельные генераторы исключительно для питания котла нецелесообразно. Его электрическая составляющая малой мощности потребляет мизерную долю энергии. Значительно выгодней установить бесперебойники для газовых котлов. По сравнению с генераторами они обладают целым рядом преимуществ:

  • Высокая степень надежности.
  • Периодическое обслуживание ограничивается заменой АКБ, и больше никакого технического ухода не требуется.
  • Отсутствие шума во время работы.
  • Нет никаких расходов, связанных с эксплуатацией источника питания.
  • Простота подключения устройства, с которым справится даже школьник.

Все приборы конструктивно похожи. Системы включают в себя аккумуляторные батареи, зарядные устройства и инверторы для газовых котлов. Они отличаются только продолжительностью независимой работы.

Самые доступные модели способны поддерживать подачу питания на протяжении 1-5 часов, тогда как солидные бесперебойники обеспечивают автономную работу котла до 3-х суток. Отличаются такие устройства между собой емкостью аккумуляторов.

Источники бесперебойного питания (ИБП) для газовых котлов

Вероятно, надолго запомнится нам зима 2005-06 годов. Что уж говорить о России, если мерзла и испытывала недостаток электроэнергии западная Европа.

Именно вследствие аномальных погодных условий резко вырос спрос на источники бесперебойного питания для обеспечения работы котлов загородных домовладений в “аварийной” ситуации. И это происходило практически повсеместно. Следует отметить, что в указанный период спрос на данное оборудование, т.е. на источники бесперебойного питания для котлов, значительно превысил предложение.

Источник бесперебойного питания или электрогенератор?

Электрическая часть газовых, дизельных, твёрдотопливных котлов потребляет, как правило, незначительную электрическую мощность. Для обеспечения электрической энергией данных котлов в период отсутствия напряжения во внешней сети значительно рентабельнее использовать соответствующие источники бесперебойного питания, а не бензиновые или дизельные электрогенераторы.

Источники бесперебойного питания (ИБП/UPS) обладают рядом преимуществ:

  • большее время наработки на отказ;
  • отсутствие необходимости в периодическом обслуживании и замене расходных материалов (кроме АКБ);
  • бесшумность работы;
  • отсутствие эксплуатационных расходов;
  • простота монтажа и подключения.

Для качественного энергопитания циркуляционных насосов и электронного блока котла от ИБП требуется выполнение ряда условий:

  • синусоидальная форма напряжения;
  • соблюдение стандартных величин напряжения и частоты;
  • широкий диапазон входного напряжения, в котором источник бесперебойного питания не переходит на работу от батарей;
  • фильтрующие свойства;
  • защита от глубокого разряда аккумуляторов;
  • на случай перегрузки ИБП (или выхода его поломки) наличие аварийного режима “By-pass”.

Кроме того, необходимо обеспечить работу оборудования в автономном режиме достаточно длительное время. Всем этим критериям соответствуют источники бесперебойного питания.

В данной статье мы хотели бы дать ряд рекомендаций в плане грамотного выбора ИБП для котла и времени поддержания его бесперебойной работы в “аварийном” режиме.

Важно знать при выборе ИБП для газовых котлов

  1. Крайне желательно, чтобы ИБП был выполнен по технологии “on-line” (он лайн). Иногда его называют ИБП с “двойным преобразованием”. Его достоинство заключается еще и в том, что он “выдает чистый синус” на выходе не только в аккумуляторном режиме, но и при работе от входного сетевого напряжения.
  2. Для поддержания в “аварийном” режиме работы в течение длительного времени (часы – десятки часов), как правило, выбирается аппарат в конфигурации LT (long time – длительное время). От стандартного аппарата он отличается тем, что не содержит внутренних батарей и снаряжен интеллектуальным зарядным устройством повышенной мощности. Аккумуляторы необходимой емкости (в расчете на длительное время работы) подсоединяются к ИБП.
  3. Выбор емкости аккумуляторов, измеряемой в Ампер-часах (Ач), производится в зависимости от желаемого времени поддержания электропитания Вашего коттеджа в “аварийном” режиме работы и мощности Вашей нагрузки.

Опыт показывает, что мощность домашних котлов, как правило, лежит в пределах 50 – 300 Ватт, что соответствует примерно 70 – 400 Вольт-Амперам.

Рейтинг: ИБП для газовых котлов

Исходя из вышесказанного, наша компания составила рейтинг хорошо себя зарекомендовавших ибп для котлов, основываясь на отзывах наших клиентов.

мощность 1000 ВА/700 Вт, ЖК-дисплей, 156x465x215 мм, 8 кг

внешние аккумуляторы: 3 шт. х 12 В

мощность 1000 ВА/800 Вт, ЖК-дисплей, 395х110х260 мм, 6,5 кг

внешние аккумуляторы: 2 шт. х 12 В

мощность 1000 ВА/800 Вт, ЖК-дисплей, 395х110х260 мм, 5 кг

внешние аккумуляторы: 1 шт. х 12 В

мощность 1000 ВА/800 Вт, ЖК-дисплей, 144х400х215 мм, 5,6 кг

внешние аккумуляторы: 2 шт. х 12 В

Эти ИБП для котла соответствуют всем вышеизложенным требованиям.

Как выбирать источник бесперебойного питания для котла

ИБП, которые применяются для электропитания газовых котлов, отличаются следующими особенностями:

  • Синусоидальная форма выходного напряжения при работе от электросети и от АКБ – достигается технологией on-line («двойное преобразование»);
  • АКБ повышенной емкости – обеспечивают длительную работу при отсутствии электропитания (десятки часов);
  • Широкий диапазон входного напряжения, при котором ИБП не подключает аккумуляторную батарею;
  • Фильтрация входного напряжения, обеспечивающее снижение искажений на выходе до уровня менее 3%;
  • Система защиты от глубокого разряда АКБ – увеличивает срок службы ИБП;

Наличие режима By-Pass – препятствует повреждению ИБП при поломке, сопровождающейся коротким замыканием и превышением максимально допустимой нагрузки.

Преимущество On-Line ИБП

Стоимость комплекта зависит от типа ИБП. Их три: OFF-Line, Line-Interactiv, On-Line. Золотой середины нет. Неверный выбор типа ИБП может испортить электронику котла, замена которой дорого и всегда не вовремя (зимой).

Пояснение: Line-Interactiv ИБП дешевле, но их можно применять для газовых котлов только в стабильных электросетях. Наличие внутри таких ИБП стабилизатора напряжения не преимущество — а недостаток, т.к. этот стабилизатор, на самом деле грубый и является причиной появления на выходе ИБП скачков напряжения, опасных именно для газовых котлов. Эти ИБП смогут помочь, только при отключении электричества. От помех, резких скачков напряжения они не спасают. Подробнее это описано в нашей статье: противопоказания при использовании с газовыми котлами. Этот вид ИБП идеален для твердотопливных систем отопления. Сделать сеть стабильной можно установив на вводе в дом или локально в котельной тиристорный или инверторный стабилизатор напряжения.

Виды ИБП

Рассмотрим 3 основные группы ИБП

Следует обратить внимание, что основной принцип работы у всех один и тот же. Различаются они ценой, надежностью, работоспособностью и размерами

  1. Резервные или offline-типа. Для кратковременных и редких отключений – это наилучший вариант. Бесшумный, невысокая цена и большой КПД при электрическом питании, но не совместим с бензиновым генератором. Маленькая емкость аккумуляторов и невозможность корректировки выходных параметров не позволяют долгое время обеспечивать котел безопасным питанием.
  2. Линейно-интерактивного действия. Самые востребованные в местах с проблемным электрообеспечением. Надежные и стабильные. Имеют стабилизаторы тока. Всегда обеспечивают выдачу напряжения указанных параметров. Автоматическое подключение, позволяющее бесперебойно работать котлу и насосу. Есть небольшие минусы: неспособность изменять частоту тока и малая емкость АКБ – не более 5 кВА.
  3. Непрерывные или online-бесперебойники. Самые дорогие и надежные аппараты. Востребованы там, где большой объем нагрузки и вероятность длительного отключения электроподачи велика. Полностью защищают отопительную систему от выхода из строя. Отлично работает в сочетании с бензогенератором. Единственный минус – большая цена и низкий КПД оборудования. Энергозатратный, но надежный.

Сделав выбор группы, стоит подумать о мощности устройства и других нюансах личных потребностей и местных условий.

Емкость АКБ и время автономной работы

Выбирая ИБП, следует проверить, имеется ли в конкретной модели возможность для присоединения дополнительных аккумуляторов. Если условия эксплуатации изменятся, можно будет просто докупить и подключить необходимое количество АКБ, а не заменять весь бесперебойник. Обычно встроенные аккумуляторы рассчитаны на 20 А/часов. Этого объема не всегда достаточно.

Также необходимо следить за соотношением тока зарядного устройства и емкости аккумулятора. Соотношение этих показателей должно составлять 1:10. Это означает, что для ЗУ с пятиамперным зарядом понадобится аккумуляторная батарея емкостью 50 А/часов.

Для определения времени автономной работы газового котла можно воспользоваться следующей таблицей:

По этой таблице можно определить приблизительное время непрерывной работы газового котла и другого оборудования в зависимости от нагрузки и емкости АКБ

Этих данных вполне достаточно для бытовых расчетов. Если нужны более точные показатели, следует воспользоваться специальными таблицами или заказать расчеты у инженера-электрика. Представленные выше сведения позволяют определить время работы оборудования в зависимости от его мощности и емкости батареи с погрешностью около 30 минут. Обычно 25-ваттый газовый котел снабжен только одним встроенным циркуляционным насосом. Учитывая мощность электронного блока управления, такая модель может потреблять 90-150 Вт электроэнергии. Мощность ИБП для такого котла должна составлять около 300 Вт.

Согласно приведенной таблице аккумулятор емкостью 150 А/ч может обеспечить автономным электропитанием небольшой котел в течение примерно 10 часов. Это достаточно мощный аккумулятор, но если такой длительный период работы котла не актуален, имеет смысл выбрать батарею поменьше.

Как правильно выбрать ибп для газовых котлов

Выбирая ИБП, помните, что котельное оборудование капризное, перепады напряжения в электросети приведут его в негодность, если не позаботиться о безопасности и резервных источниках энергопитания. Не стоит экономить на таком оборудовании, ведь скупой платит дважды

Выбирая ИБП, обратите внимание на следующее:

  • время бесперебойной работы в автономном режиме;
  • максимальная и активная мощности агрегата;
  • какова выходная синусоида электроколебаний;
  • диапазон поддерживаемого напряжения;
  • возможности для расширения аккумуляторного ряда.

Взвесив все “за” и “против”, определите лучший вариант для личных потребностей

На рынке большой выбор похожих аппаратов, поэтому важно не спешить с выбором.

Бесперебойник для газового котла: основные типы

Производители предлагают различные модификации бесперебойников, имеющих различное конструктивное исполнение. Предлагаем познакомиться с основными типами и их особенностями, чтобы было проще сделать выбор подходящей модели.

Устройства бывают разного типа

Резервный (Offline) и линейно-интерактивный (Line-interactive) ИБП

Offline UPS для котла отопления обеспечивают стабильность работы нагрузки. При возникновении внештатной операции начинает работать автономное питание. Для переключения требуется 4-12 мс. Время зависит от модификации. Такие ИБП, как правило, начинают работать от встроенного аккумулятора.

Схема работы АКБ

Работая от сети, они стабилизируют параметры напряжения. Некоторое количество потребляемой энергии направляется на подзарядку АКБ. Момент перехода на автономную работу и её продолжительность зависят от характеристики конкретного устройства. При разрядке ИБП потребитель отключается, а при восстановлении режима работы сети АКБ начинает заряжаться.

Линейно-интерактивные модели оснащаются стабилизаторами, работающими непрерывно. АКБ подключаются редко. Подключённое оборудование защищено от скачков напряжения. При изменении параметров сети происходит переключение отводов автотрансформатора для корректировки значения напряжения. При невозможности корректировки подключается резервное питание для газового котла. Порядок переключения зависит от конструктивных особенностей конкретной модели.

Line-interactive оснащаются стабилизатором

ИБП двойного преобразования (online)

Устройства работают следующим образом: происходит выпрямление напряжения сети с преобразованием в стабилизированное переменное, которое затем поступает на нагрузку. Использование более мощного выпрямителя обеспечивает подзарядку батареи, а также стабилизирует напряжение. Если после двойного преобразования выходной параметр полностью не стабилизирован, устройство берёт дополнительный заряд от батареи.

Двойное преобразование обеспечивает качественный выходной сигнал
