Как правильно сделать моторчик из батарейки

Данный электромотор, носит скорее демонстрационный характер. Для того чтобы изготовить простейший мотор потребуется некоторое количество времени и подручные материалы.

Основные элементы:

  • Батарейка 1,5 В;
  • Небольшой магнит;
  • Булавки;
  • Скотч;
  • Пластилин.

В первую очередь, необходимо изготовить катушку, которая и будет выступать в качестве ротора. Для этого наматываем эмалированную медную проволоку вокруг батарейки (6 витков). Концы проволоки продеваем в получившуюся катушку и фиксируем узелками.

Откусываем пассатижами концы катушки (они должны получиться примерно по 4 см). Один конец зачищаем от лака полностью, а второй только с одной стороны (он будет выступать в качестве прерывателя).

Далее, используя скотч, крепим булавки к контактам батарейки. Для этого нужно просто приложить булавки и обмотать батарейку скотчем. Затем, на батарейку при помощи пластилина производится установка магнита.

В ушки булавок вставляем катушку. В данной катушке образуется магнитное поле, за счет которого происходит вращение подвижного элемента конструкции. Если вращения не происходит, поменяйте контакты катушки местами.

Шаги

Часть 1

Как создать маленький электромагнит

  1. 1

    Запаситесь всем необходимым. Сделать маленький электромагнит легко и интересно. Это позволит вам больше узнать о принципе работы магнитов, и вы сможете собрать рассыпавшиеся скрепки. Для создания электромагнита вам понадобится следующее:

    • гвоздь или шуруп не менее 8 сантиметров в длину, из железа или стали (простых или оцинкованных);
    • немного тонкой покрытой лаком медной проволоки;
    • ножницы;
    • один элемент АА (пальчиковая батарейка);
    • изоляционная лента;
    • что-нибудь притягивающееся к магниту, например металлические скрепки или кнопки.
  2. 2

    Обмотайте гвоздь тонкой медной проволокой, покрытой лаком. Возьмите гвоздь или шуруп и обмотайте его медной проволокой. С обеих сторон проволоки оставьте по свободному концу длиной около 8 сантиметров — они понадобятся, чтобы подсоединить проволоку к батарейке.

    • Плотно намотайте проволоку на гвоздь или шуруп до самого его конца. Обрежьте лишнюю проволоку так, чтобы остался свободный конец длиной около 8 сантиметров.
    • В результате на обоих концах гвоздя или шурупа должно остаться около 8 сантиметров свободной проволоки, которую вы присоедините к батарейке.
  3. 3

    Закрутите концы проволоки. Возьмите оба конца проволоки по краям гвоздя или шурупа и слегка заверните их, так чтобы получилось две маленькие петли.

    Таким образом вы обеспечите лучший электрический контакт между батарейкой и проволокой.

  4. 4

    Подсоедините проволочные петли к батарейке. Возьмите только что свернутые петли и прикрепите их к полюсам батарейки. Подсоедините одну петлю к положительному, а вторую — к отрицательному полюсу батарейки.

    Прикрепите проволочные петли к полюсам батарейки с помощью небольших полосок изоляционной ленты.

  5. 5

    Используйте магнит, чтобы собрать рассыпавшиеся предметы. После того как вы подсоедините концы проволоки к полюсам батарейки и закрепите их изоляционной лентой, электромагнит готов. Теперь с помощью обмотанного проволокой гвоздя (шурупа) можно собрать мелкие металлические предметы: скрепки, кнопки, гвозди, шурупы и тому подобное.

    • Если электромагнит не действует, проверьте, надежно ли подсоединена проволока к полюсам батарейки. Электромагнит не будет работать, если проволока плохо подсоединена или отошла от полюсов.
    • После того как вы испытаете магнит, отсоедините концы проволоки от полюсов батарейки. Если проволока будет подсоединена к батарейке слишком долго, магнит разогреется.

Часть 2

Как усовершенствовать магнит

  1. 1

    Попробуйте использовать различные гвозди и шурупы.

    После каждого изменения не забывайте посчитать число скрепок, которые в состоянии притянуть магнит.

    Возможно, вы обнаружите, что различные материалы имеют разный уровень магнетизма. Попробуйте заменить железный гвоздь на стальной и посмотрите, изменится ли количество скрепок, которые притягивает магнит.

  2. 2

    Используйте более крупный гвоздь или шуруп. Более крупный гвоздь или шуруп повысит силу магнита, так как на него можно намотать больше проволоки. Попробуйте взять гвоздь подлиннее и посмотрите, увеличится ли сила магнита.

  3. 3

    Подсоедините к проволоке более крупную батарейку.

    Подсоедините концы проволоки к полюсам батарейки D так же, как делали это с пальчиковой батарейкой.

    Хотя для данного эксперимента хорошо подходит пальчиковая батарейка (элемент АА), можно использовать и более крупную батарейку, чтобы увеличить силу магнита. Попробуйте заменить пальчиковую батарейку элементом D и посмотрите, станет ли магнит более мощным.

  4. 4

    Добавьте переключатель. Подсоедините рубильник, чтобы можно было включать и выключать магнит. Для этого вам понадобятся две батарейки D, дополнительная проволока и маленький переключатель. Все это можно найти в магазине электрики.

    • Намотайте проволоку на гвоздь или шуруп и подсоедините один конец проволоки к переключателю.
    • Затем подсоедините второй конец проволоки с гвоздя или шурупа к отрицательному полюсу одной из батареек D.
    • После этого соедините медной проволокой отрицательный полюс батарейки, которая подключена к шурупу, с отрицательным полюсом второй батарейки, которая пока что ни к чему не подсоединена.
    • Замкните цепь: соедините проволокой оставшийся положительный полюс и переключатель.
    • Включите рубильник. После этого вы сможете притянуть к магниту скрепки или кнопки.

Предупреждения

  • Батарейка и проволока могут разогреться, поэтому наденьте перчатки, если вы собираетесь прикасаться к магниту после того, как он работал в течение нескольких минут.
  • Будьте осторожны при работе с электричеством.

Как сделать электрошокер из батарейки?

Для изготовления потребуется:

  1. Батарейка крона на 9 вольт.
  2. Преобразующий трансформатор. Его можно вытащить из зарядного устройства или сетевого адаптера.
  3. Стержень из эбонита на 30-40 сантиметров.
  4. Изолента
  5. Проволока.

Процесс сборки

Чтобы собрать шокер из батарейки прицепите к концу стержня 2-а куска проволоки. Проволока стальная длинной 5 см. Их так же нужно соединить с преобразующим трансформатором и источником энергии.

Дальше потребуется прицепить элемент питания к двух контактному разъему трансформатора. На другом конце ставят стержня крепят выключатель. Если на него нажать, то между стальными контактами будет проходить электрическая дуга. Чтобы человеческий глаз заметил эту дугу требуется жать на кнопку целых 25 раз за секунду.

В этой самоделки сила тока будет малой и поэтому вырубить с помощью такого электрошокера никого не удастся. Поэтому его можно использовать лишь для устрашения как средство защиты.

Электромагнитный двигатель своими руками

Данный самодельный электродвигатель легко изготовить из подручных материалов в домашних условиях. Стоит отметить, что такое устройство можно использовать не только в качестве наглядного примера, но и по прямому назначению, например прикрепив к ротору вентилятор.

Для изготовления понадобится:

  • Спица;
  • Тонкие металлические пластины;
  • Болты с гайками;
  • Медная проволока;
  • Кусок фанеры.

Из металлического листа толщиной 0,2 мм, вырезаем 5 прямоугольных пластин 40 на 15 мм. Во всех пластинах поделываем по центру отверстия и одеваем их на подготовленную спицу. Далее необходимо зафиксировать пластины между собой изолентой.

Затем, на оси необходимо закрепить самодельный прерыватель тока, который выполняется из металла, из которого сделаны пластины. Размеры прерывателя 3 на 1 см. Данная пластина складывается пополам и надевается на ось.

Далее, изготавливаем основание из фанеры. Для этого на куске фанеры размерами 50 на 50 мм, просверливаем три отверстия (два для болтов по краям и одно по центру для установки ротора). Из металлической пластины изготавливаем П – образный держатель для верхней части ротора. И в нем просверливаем по центру отверстие.

После этого, для изготовления статора, вырезаем из металла три пластины, которые будут соединять болты в нижней части конструкции и проделываем в них по два отверстия для болтов. Надеваем данные пластины на болты, а боты вставляем в отверстия на деревянной площадке.

Далее, болты обматываются изолентой, и на нее наматывается медная проволока 500 витков. На одном из углов деревянной конструкции, крепится держатель для прерывателя контакта. К катушкам подключается электричество напряжением 12 Вольт.

Почему он работает

Электродвигатель из батарейки
начинает работать потому, что на возникшее в проволоке движение заряженных частиц (электрический заряд) воздействует магнитное поле, которое отклоняет направление их движения. В физике это отклонение зовется силой Лоренца.

Для лучшего понимания всего процесса, посмотрите данное видео.

Созданием вечного двигателя люди озадачились давно. В теории возможность осуществления этого устройства отрицается постулатами термодинамики. А мы и не будем пытаться. Это так, для интриги.

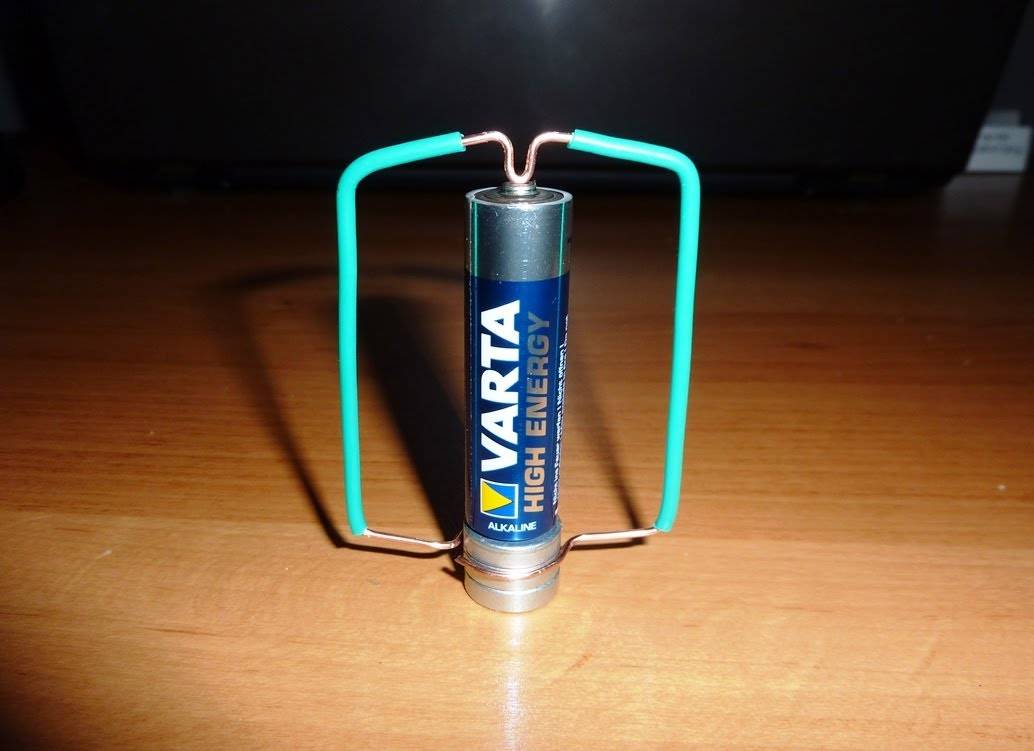

Возьмем обычную пальчиковую батарейку, неодимовый магнит и медную проволоку. Кроме эстетической стороны, проволока должна быть изогнута так, чтобы иметь крепление и центр тяжести в одной точке

Это важно для устойчивости и вращения конструкции

Собираем электромотор

На магнит ставим батарейку и затем водружаем на них сердце из проволоки. Система начинает вращаться.

Происходит это потому, что в проволоке возникает электрический заряд. А это ничто иное как упорядоченное движение заряженных частиц. На каждую из них действует магнитное поле, которое отклоняет направление их движения. Это отклонение зовется силой Лоренца. Физическим языком — это сила, с которой электромагнитное или магнитное поле воздействует на точечную заряженную частицу. Частным случаем силы Лоренца является ситуация, когда магнитное поле направлено перпендикулярно вектору скорости. В этом случае сила становится центростремительной.

f
q
v

То есть заряженные частицы движутся по окружности, создавая вращение конструкции. Особо любопытные могут даже рассчитать скорость вращения, получив ее формулу из следующего выражения:

Батарейка через какое-то время сядет, и движение прекратится. А впечатление останется. В медном сердце не живут воспоминания, в отличие от настоящего. Хм… Впечатления, воспоминания, любовь, как это ни банально, — чем не вечный двигатель?!

Лучшие самоделки из магнита

Применение магнитов в повседневности настолько широко, что перечисление всех займет много времени. Но так как, многие являются скорее развлекательными, подробнее остановимся на перечислении широко применяемых.

Магниты используют:

  • При монтажных работах;
  • Мытье окон;
  • В качестве держателей.

В первую очередь стоит отметить, что поиск магнитов не очень сложное занятие. Магниты небольших размеров, вы сможете найти в старых наушниках. Более мощные неодимовые магниты можно извлечь из старых жестких дисков компьютера.

Предположим, что вы работаете с деревянной конструкцией. В одной руке вы держите молоток, а в другой элемент данной конструкции. В данном случае держать охапку гвоздей не совсем удобно. Для этого, нужно просто поместить в нагрудный карман магнит и приклеить к нему гвозди.

Бывают ситуации, когда приходится закручивать саморезы в труднодоступных местах, в которых придержать саморез не представляется возможным. Для этого, просто крепите магнит на металлической части отвертки. Намагниченная отвертка позволяет держаться болту или саморезу самостоятельно.

Если приклеить небольшие магниты к компьютерному столу (в любом удобном месте), то можно использовать их в качестве держателей для различных USB или других видов проводов. Для этого на провода одеваются небольшие пружины (можно использовать пружины от ручек), которые и являются металлической примагничивающейся конструкцией.

В качестве составного элемента декора, магниты можно использовать в качестве крепежных элементов пазла располагающегося на дверце холодильника. Для этого берется любая фотография, которая расчерчивается на определенные элементы. К каждому элементу при помощи обычного клея приклеивается небольшой магнит. Фото разделяется на составные элементы. После этого собирается на двери холодильника в виде пазла.

Магнит от динамика, медная проволока и лампа для изготовления светильника

Самым простым способом привести в рабочее состояние люминесцентную лампу, является помещение ее в электромагнитное поле обычного магнита, который используется для работы в старых советских динамиках.

Устройство состоит из:

  • Круглый магнит;
  • Медная проволока.

Для изготовления данного устройства, в первую очередь необходимо извлечь магнит из динамика. Далее, используя молоток не применяя большой силы легкими ударами отбить металлические пластины с магнита.

После того, как с магнита сняты пластины, необходимо его очистить от загрязнений. Для этого используйте обычную тряпку или ветошь.

Далее, производится изготовление обмотки. Для этого берется кусок медной проволоки в изоляции. Длины проволоки должно быть достаточно, чтобы сложить ее пополам и обмотать магнит пятью витками. Двойной конец проволоки продевается в получившееся ушко из проволоки.

После того как магнит обмотан, в центральную часть магнита вставляется обычная люминесцентная лампа. Данную конструкцию можно оснастить декоративными материалами и использовать как автономный светильник.

Принцип действия электродвигателя из батарейки и магнита

Катушка, сделанная из нескольких витков проволоки, также является отрезком, по которому протекает реверсивный ток, и имеет на своих сторонах как положительные, так и отрицательные заряды. Которые притягиваются к размещённому ниже магниту.

Чтобы конструкция вращалась, необходимо, во-первых, правильно рассчитать расстояние от магнита до катушки, во-вторых, убедиться в качественном контакте проводников с выводами батарейки. Эти самые проводники также должны быть качественно зачищенными, чтобы эмаль проволоки не препятствовала прохождению постоянного тока.

Уникальное применение шариков-антистресс

Данный электродвигатель может использоваться как уникальное и интересное дополнение интерьера комнаты или кабинета. Такую игрушку всегда можно приобрести в магазине, но гораздо интереснее и познавательнее сделать самостоятельно, используя подручные материалы и средства.

Что можно сделать из батарейки (видео)

Для того чтобы собрать практически вечный электродвигатель в домашних условиях, достаточно смекалки и обычных знаний в области электротехники. Что в ряде случаев несомненно вам пригодится.

Для элементарного электромагнитного мотора нужны батарейка АА, две канцелярские скрепки, эмалированный провод диаметром 0,5 мм, клей или скотч, пластилин для крепления конструкции к столу, небольшой магнит, который должен быть не слишком большим и не слишком маленьким. Размер магнита должен быть примерно с диаметр катушки. Приобретают их в этом магазине.

Как сделать простой мотор.

Согните скрепки. Сделайте элементарную катушку в 6-7 витков из изолированного эмалью провода. Концы проволоки зафиксируйте на катушке узелком и зачистите один конец от изоляции на всю его длину, а второй также по всей длине но только с одной стороны.
Укрепите скрепки на батарейке клеем или другим материалом. Положите сверху батарейки магнит. Установите всю сборку на столе и закрепите. Установите катушку так, чтобы концы ее касались скрепки зачищенными сторонами. Когда по проводу побежит ток, возникает электромагнитное поле и катушка станет электромагнитом. Магнит следует положить так, чтобы полюса магнита и катушки были одинаковыми, тогда постоянный магнит и катушка-электромагнит будут отталкиваться друг от друга. Эта сила поворачивает катушку в самом начале поворота из-за того, что один конец зачищен по длине только с одного бока, он на мгновение теряется контакт и магнитное поле исчезает. По инерции катушка поворачивается, вновь восстанавливается контакт и цикл разворачивается снова. Как видите, сделать простейший моторчик своими руками совсем просто! более подробно описано, как сделать простой мотор, о котором шла речь выше.

Вся сборка магнитного двигателя на видео
