Вводной щиток

Теперь осталось собрать вводной щиток, смотрим:

Монтаж счетчика электроэнергии в вводном щитке

Так наш вводной автомат, который защищает вводной кабель находится на фронтоне и чтобы при отличении электричества каждый раз не бегать на второй  этаж было принято решение установить ещё один автомат в щитке.

Монтаж вводного автомата на DIN рейку

По схеме приведенной выше подключаем счетчик электроэнергии к автоматическому выключателю

Подключение фазы счетчик а к автомату

Подключение нуля счетчик а к автомату

Подключение выхода нуля со счетчика на нулевую шину

На DIN рейку устанавливаем автоматический выключатель для защиты розетки и подключаем выход фазы и счетчика Энергомера СЕ 102

Подключение выхода фазного провода от счетчика

Теперь все закрываем защитными пластинами из комплекта вводного щитка

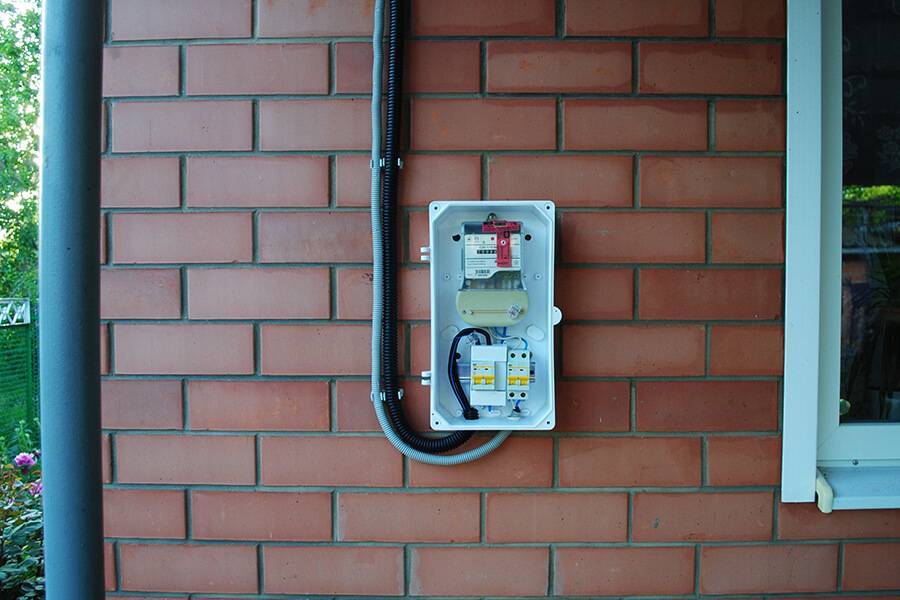

Вводной щиток в сборе

Как подключить провод сип от столба к дому

Начало процесса монтажа сипа от столба к дому – это обращение в Энергонадзор, который должен выдать вам ТУ. Самостоятельно вы должны замерять требуемое количество кабеля и приобрсти его с запасом 10% минимум.

Выбор кабеля

Согласно технических условий подключения сип к дому вы закупаете кабель (по указанному номиналу), а к нему: гофрошланг, крепления. Обычно это СИП-4 (самый простой и недорогой), можно купить и более дорогой, с запасом по сечению провод. Для однофазного подключения выбирается 2-жильный кабель, для трехфазного, соответственно, 4-жильный. Сечение по фазе должно быть не менее 16 мм² – меньше нельзя.

Крепления для СИП

При креплении сип к дому воздушным способом есть одно золотое правило: расстояние кабеля от стены должны быть не меньше 6 см. Для крепления используют специальные крюки (вкручиваются в стену) либо другие конструкции (арматура с загнутым концом, готовые фасадные монтажные элементы). Но главное при монтаже кабеля сип к дому остается одно: дистанция до стены. Оптимальное расстояние между креплениями по стене – 60…70 см. На участке кабеля рядом с первым крюком на стене устанавливается клиновый зажим, который будет поддерживать кабель. Весь кабель вдоль стены необходимо устанавливать в гофрошланге.

Крепление на столб (не контакты, а именно арматура) могут выполнить как электрики Энергонадзора, так и самостоятельно. В комплект крепления входит крюк для столба, бандажная лента и зажим для нее (фиксирующая скоба).

На крюк от столба надевается натяжной зажим (различаются по типу монтируемого кабеля: могут быть на 2 отверстия, а могут – на 4). Провод пропускается в фиксатор с запасом, после чего зажим закручивают. Кабель надежно фиксируется в конструкции, после чего зажим вешают на крюк столба.

Для подключения кабеля электрикам может понадобиться ответвительный прокалывающий зажим. В данном узле могут фиксироваться контакт поводка от магистрали и вашего ввода. Самостоятельно устанавливать его на столбе вы не имеете права.

Установка счетчика

Счетчик может устанавливаться на столбе ввода, на стене дома либо внутри помещения. Главное условие – отсутствие разрыва питающей линии: кабель должен быть цельным, скрутки не допускаются. При установке на улице счетчик должен быть помещен в шкаф, исполнение приборов – влаго- и пылезащищенное.

Лучший вариант установки – в доме либо на стене дома, но только у вас во дворе. Не соглашайтесь на установку на столбе: Энергонадзору так удобней проверять, но тогда прибор подвержен вандализму. Красть его нет смысла, но просто вскрыть шкаф или разбить прибор  всегда найдется желающий. Вы ответственность в таком случае не несете, но определенные неудобства в случае ЧП возникнут.

Подключение к счетчику можно выполнить самостоятельно, а инспектор Энергонадзора обязан проверить его и после опечатать.

Резюме: что вы можете сами, а что нет при вводе электричества в дом проводом сип

Можно:

  1. Выполнить крепление провода сип к стене дома.
  2. Выполнить установку крепежной арматуры на столбе.
  3. Установить шкаф со счетчиком у себя во дворе или доме, осуществить в нем коммутацию.

Запрещено: самостоятельно подключаться к магистральной линии.

Подвод СИП в дом

Если согласно техническим условиям прибор учёта электроэнергии должен быть установлен внутри помещения, то для ввода кабеля в дом можно использовать два варианта. Первый способ предполагает использование СИП для прокладки по фасаду здания и ввода внутрь. Второй метод предусматривает переход с самонесущего изолированного провода на кабель ВВГнг до ввода в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки СИП, поэтому вводить такой кабель в деревянные строения не рекомендуется. Недостатком второго варианта является наличие перехода от кабеля одного типа к проводу другого вида. Представители энергоснабжающей организации могут запретить использовать соединения до прибора учёта электроэнергии.

Проблему решают следующими способами:

  1. Для повышения пожарной безопасности ввод СИП в дом выполняют с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработав их поверхность материалом в виде краски или пасты, устойчивой к высоким температурам и открытому огню.
  2. Чтобы не было прямого соединения двух кабелей разного вида, на фасаде здания устанавливают устройства защиты. К ним подводят изолированный провод, а от них протягивают другой кабель по фасаду, заводят внутрь дома и подключают к прибору учёта электроэнергии. Для защиты автоматических выключателей используют специальный бокс.

Какой вариант использовать решают на месте. Преимуществом первого способа является отсутствие устройства защиты, нуждающегося в дополнительной защите и обслуживании. Преимуществом второго метода является обеспечение высокого показателя огнестойкости без необходимости использования дополнительных защитных материалов, а также защита места прохода кабеля через стену дома автоматическим выключателем. В этом случае устанавливать дополнительное средство защиты до прибора учёта электроэнергии не потребуется.

>

Преимущества и недостатки использования СИП

Эти провода позволяют:

  • обеспечить нужный класс электробезопасности;
  • повысить надежность сети во время эксплуатации;
  • уменьшить расходы на содержание электросети (до 80%);
  • сократить сроки монтажа и уменьшить трудозатраты;
  • размещать электропроводные линии на стенах зданий;
  • сократить потери при передаче электричества (благодаря небольшому сопротивлению);
  • подключать объекты без отключения главной питающей линии;
  • прокладывать и подключать линии своими силами.
  • стоят на 20-25% больше, чем обычные провода без изоляции;
  • многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
  • позволяют прокладывать только воздушные ЛЭП.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

Натяжитель бандажной ленты

  1. Устанавливают опоры.
  2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
  3. При помощи оборудования разматывают и подвешивают трос-лидер.
  4. Протягивают СИП на опоры и натягивают.
  5. Крепят кабель на опорах.
  6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Способы подключения

При организации ввода в дом, можно столкнутся с тем, что минимальное сечение жилы составляет 16 мм2, в результате чего возникают трудности при изгибании, во время организации подключения в вводном щитке. Поэтому при подключении СИП к дому организовывают переход на другой тип кабеля:

через клеммную колодку;

используя зажимы «орешки»;

устанавливая на спуске воздушного провода коробку под автоматы, используя клеммы автоматического выключателя для зажима провода.

заводят СИП в электрический щит и в вводной автомат;

подключают непосредственно к счетчику (также через автоматы).

Подключение с разрывом, до вводного учетного устройства, очень болезненно воспринимаются инспекторами во время приема счетчика и вводного СИП. Энергоснабжающие организации могут усмотреть в ваших действиях «злые намерения» в будущем. Поэтому предварительно нужно узнать и согласовать способ и место подключения.

Теперь рассмотрим каждый способ по отдельности. Помните, что провод через стену, согласно ПУЭ, необходимо провести через отрезок металлической или другой несгораемой трубы, для возможности замены в будущем.

Преимущество подключения СИП к дому через клеммную коробку под пломбу — легкость и простота монтажа. Недостаток заключается в том, что любое соединение нуждается в периодическом обслуживании, а коробка опломбирована, что сделает невозможным обслуживание клеммы.

Клеммы «орешки» — простой и доступный способ перехода от самонесущего изолированного проводника к другому типу кабеля. Из минусов можно выделить доступ к клеммам и проводу, а также слабую защиту перехода от воздействия внешней среды.

Установка коробки с автоматом на спуске и переходе. Клеммы на автоматическом выключателе имеют возможность зажимать провод большого сечения, кроме того автомат может выполнять защитную функцию. Минусы подключения СИП к автомату описаны в первом пункте: невозможность обслуживания соединения и в случае срабатывания автоматической защиты необходимо подниматься к коробке, для возобновления подачи напряжения.

Ввод СИП в щит также является одним из доступных вариантов подключения. Основное достоинство этого варианта — провод целым куском подключается к вводному устройству. Недостаток — необходимо выбирать ящик для ввода большего размера, чтобы петля поместилась внутрь и имелась возможность для установки тут же электросчетчика с автоматами.

Техника безопасности

Нельзя проводить любые электромонтажные работы:

  • при повышенной влажности, в тумане или во время дождя;
  • в темное время суток;
  • в одежде с короткими или засученными рукавами;
  • с использованием соединения «орех» при подключении на фасаде;
  • если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

  • отключить все питающие автоматы, чтобы СИП находился без нагрузки;
  • спецодежда с термозащитой;
  • технологические карты (все работы ведутся только по этим документам);
  • регламентированные технологическими картами средства защиты;
  • изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами

Важно, чтобы крепеж был проведен правильно

Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.

Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.

В каких случаях требуется прокладка силового кабеля по фасаду

Самый очевидный вариант: если на пути воздушной линии электропередач возникло препятствие в виде здания. Его можно обойти, организовав маршрутную петлю в ЛЭП. Но это будет стоить дополнительных денег на проектирование, и лишний провод, не говоря уже о столбах. Раньше так и делали (когда линии электропередач строились только на оголенных проводах). А поскольку Правила устройства электроустановок (ПУЭ) допускают прокладку СИП по фасаду (или любым другим стенам), можно провести силовую линию прямо через препятствие.

Но это касается энергетиков. Нас с вами интересует применимость разрешения ПУЭ на частных домах, в зоне ответственности владельца объекта.

  • Если щитовая в доме находится с одной стороны, а магистральная линия электропередач с другой, приходилось устанавливать еще один столб (протяженность воздушной линии имеет ограничения по длине). Зачастую прямо на участке. Самонесущий изолированный провод прокладывается по воздуху до ближайшей точки здания, а до щитовой он может идти по стене.
  • Точка крепления от столба слишком высоко на стене, а щиток расположен у поверхности земли. Необходимо организовать так называемый опуск кабеля. СИП крепится к стене до входа в щит.

В качестве альтернативы выполняется переход с алюминиевых жил самонесущего провода, на медные проводники входного силового.

И тогда уже обычный кабель прокладывается по фасаду.

Казалось бы, проще затянуть вводной провод сразу в щиток, не покупая обжимные гильзы или прокалывающие муфты. Но подключение СИП к прибору учета (счетчику) настолько проблематично, что проще выполнить переход, и проложить кабель ВВГ по стене здания.

Что по этому поводу говорится в Правилах устройства электроустановок

  • Прокладываемый кабель не должен испытывать нагрузок натяжения, передавливания.
  • В местах перехода (муфты, прокалывающие соединения и прочее) должна быть организована изоляция, свойства которой соответствуют характеристикам основного провода.
  • Все точки отвода и соединения должны быть доступны для осмотра и ремонта без механического вмешательства в конструкцию здания.
  • Все соединения жил проводов и кабелей производиться в соответствии с ПУЭ: опрессовка, сварка, пайка или обжим.
  • В случае, когда кабель по фасаду прокладывается с применением труб, гибких рукавов, замкнутых коробов — предусматривается возможность оперативной замены проводки.
  • Конструктивные элементы, изоляция, точки перехода, должны выбираться исходя из среды применения: погодные условия, воздействие ультрафиолетовых лучей, температурный режим.
  • Металлические части конструкции должны иметь защиту от коррозии.
  • Длина кабеля, прокладываемого по стене здания, рассчитывается с учетом температурных зазоров на сжатие — растяжение. Перемещение провода под влиянием температуры не должно создавать условий для механических усилий тяжения.
  • В местах соединения, разветвления, переходов, предусматривается слабина (запас кабеля на случай перекоммутации или ремонта).

Подключение от столба

Далее рассмотрим способы проведения кабеля от столба к домашней электросети. Наименее финансово затратный вариант — подводка электричества по воздуху. По требованиям технического регламента, высота, на которой кабель вводится в здание, не должна быть ниже 2 метров 75 сантиметров.

Если эта норма выполнима, на стену монтируется УЗО (устройство защитного отключения). К УЗО подводится кабель от столба.

Если указанную выше высоту обеспечить невозможно, устанавливается стойка, сделанная из металлической трубы. Стойка может быть прямой или в виде «гусака» (изогнутая). Для каждого из отводов предусмотрены свои методы фиксации на стене.

Дистанция от столба до точки ввода не может быть меньше 10 метров. Однако если это расстояние превышает 11 метров, понадобится дополнительная опора. При этом расстояние от опоры до линии электропередачи должно быть не более 15 метров.

Для линии длиной до 10 метров применяют медный провод с 4-миллиметровым сечением. Если расстояние между 10 и 15 метрами, понадобится 6-миллиметровое сечение. Для алюминиевых проводов СИП диаметр должен составлять не меньше 16 миллиметров.

Цены на медные провода гораздо выше в сравнении с алюминиевыми. Обычно в целях экономии от столба к дому подводят алюминиевые провода.

Процедура подводки может осуществляться двумя способами. Первый вариант предусматривает натяжку троса или несущего провода, к которому затем крепится токопроводящий кабель. Фиксируется кабель с помощью хомутов.

Во втором случае дополнительные опоры и крепления не используются. Защитные функции возлагаются на изоляторы из фарфора, стекла или полимеров, на специальную арматуру.

Благодаря запасу прочности арматура обеспечивает надежную защиту кабеля в случае аварий. При мощных воздействиях механического характера может произойти разрушение арматуры, но кабель при этом сохранит целостность и продолжит выполнять свою функцию — транспортировку электричества.

От участка входа в здание и до электрощита кабель из соображений безопасности располагают в металлической трубе.

Главный минус воздушного способа подводки состоит в ее открытом расположении, что сопряжено с риском повреждения. Нависающие провода создают сложности с подъездом крупногабаритного автотранспорта.

Преимущества СИП

Кабель типа СИП включает в себя несколько жил, объединенных путем скручивания в единую структуру. Вся поверхность этого жгута покрыта изоляцией, в качестве которой используется сшитый или термопластичный полиэтилен.

Технические возможности СИП позволяют добиться лучших технических показателей в сравнении со проводами старого типа (A или AC). В устаревших кабелях не использовался изоляционный слой, а каждая жила устанавливалась по отдельности, при этом задействовались выделенные изоляторы, расположенные на траверсах. В СИП устройство значительно проще, так как предварительно натянутый лебедкой жгут просто зафиксирован на опоре.

СИП можно устанавливать даже на стенах, что было невозможно с проводами старого типа. Особенно важна такая особенность в условиях города, так как появляется возможность использовать короткие опоры и монтировать кабель возле линий слабого тока.

СИП позволяет добиться экономии материально-технических ресурсов. К примеру, для такого кабеля не нужны широкие лесные просеки под линии электропередачи, как в случае с проводами старого образца. К тому же СИП отличаются надежностью: такие провода в меньшей степени подвержены обрывам и перехлестам, а значит, и коротким замыканиям. Да и сама структура СИП крепче: разорвать четыре плотно скрученные жилы непросто.

СИП обладает стойкостью к воздействию влаги, низким температурам и температурным перепадам. Если на обычной проводке зимой неизбежно образуется ледовая корка (следствием чего становятся обрывы линий), то провода СИП защищены изоляционным слоем, исключающим оледенение материала.

Единственное исключение из сказанного — двужильная модификация СИП-1, у которой несущая жила не покрыта изоляцией. В других кабелях несущие жилы находятся либо внутри жгута (СИП-4), либо заизолированы.

Следует сказать, что СИП стал техническим стандартом: все энергосбытовые организации требуют применять именно этот тип кабеля для организации новых подключений.

Одна из мотиваций сбытовиков: СИП позволяет избежать несанкционированных подключений (попросту говоря — воровства электричества), что несложно организовать в случае с неизолированной проводкой.

К тому же благодаря специальным приспособлениям можно обустраивать отводы от основного кабеля, не отключая при этом электроэнергию. Такая возможность обеспечивается наличием изоляционного слоя. Следовательно, еще одно преимущество СИП — безопасность эксплуатации.

Ну и, наконец, еще одно достоинство СИП — наименьшие среди конкурентов потери при транспортировке энергии на большие расстояния. Достигается это низким реактивным сопротивлением (у кабелей старого типа этот показатель втрое выше).
