Домашняя электростанция – как установить?

Хотя современные генераторы, предлагаемые для использования в частном доме, относятся к классу бытовых приборов и имеют компактные размеры и удобную конструкцию, существует ряд ограничений при установке и использовании устройства.

  1. В помещении или на улице? В первую очередь необходимо продумать место размещения мини-электростанции. Хотя станция может работать и на открытом воздухе, для обеспечения защиты от воздействия атмосферных явлений агрегат лучше разместить в помещении. Как и любой двигатель внутреннего сгорания, двигатель генератора сложно запустить при отрицательных температурах.
  2. Шумоизоляция. Все генераторы при работе шумят – уровень шума зависит от модели, но абсолютно бесшумных вариантов не существует. Чтобы получаемый комфорт от возможности пользования привычными электроприборами не перекрывался дискомфортом от постоянного шума и натянутыми отношениями с соседями, позаботьтесь о дополнительной звукоизоляции помещения генераторной.
  3. Вентиляция. Работа двигателя внутреннего сгорания сопровождается выхлопными газами. Топливо для двигателя пожароопасно, поэтому место установки должно быть оборудовано согласно требованиям. Для правильной работы устройства и удаления продуктов сгорания топлива и паров бензина необходима система вентиляции – приточная и вытяжная.
  4. Безопасность детей. Ну и, конечно же, помещение должно быть надежно защищено от проникновения детей и домашних животных.

Учитывая все вышесказанное, для установки электростанции следует оборудовать отдельное помещение. Для удобства использования в продаже имеются специальные контейнеры для размещения генератора. Кроме того, что это металлические ящики с дверцей и замком, они оборудованы вентилятором для нагнетания воздуха, патрубками для отвода газов, обогревателем, подогревающим двигатель, для запуска зимой. В таком контейнере станцию можно устанавливать на улице.

Домашнее использование

Запасной источник электроэнергии никогда не помешает в доме на случай чрезвычайных ситуаций. Внеплановое или аварийное отключение света отрицательно может сказаться на электроприборах и если к примеру ваша система отопления зависит от электроснабжения, то зимой есть риск остыть дому и замерзнуть его хозяину, если в вашем доме маленький ребёнок, или ваша работа требует постоянного использования дома электроустройств, то генератор вещь весьма удобная, а, порой, незаменимая.

Правильное подключение генератора даст гарантию безопасного использования прибора и обеспечения питания на время сбоя.

Необходимый минимум для подключения генератора

Впрочем, для технически правильного подключения генератора к домашней электросети нужно не так много. В первую очередь — обеспечить отдельный ввод. Его рекомендуется выполнять медным кабелем высокого сечения (не менее 4 мм2) и прокладывать от вводно-распределительного устройства до специально оборудованного места установки генератора.

Также понадобится перекидной рубильник. Для бытовых нужд в последнее время появилось много вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку. Навскидку можно предложить целый ряд устройств. От наиболее дешёвых изделий марки TDM-63 до более добротных и надёжных устройств серии E200 от ABB или SFB от Hager.

Устройства имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Важно помнить, что трёхпозиционный (перекидной) рубильник работает по принципу выключателя нагрузки, в нём не предусмотрено ни теплового, ни электромагнитного расцепителя. Поэтому каждый ввод нужно дополнительно защищать автоматом, предельный ток которого определяется допустимой нагрузкой на питающую линию

Простейшее перекидное устройство можно изготовить и самому из пары двухполюсных автоматов одного и того же производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

Особенности выбора и подключения электрогенератора

Поскольку подключение бензогенератора к дому включает в себя работу сразу с 3 сетями, браться за нее следует только людям, имеющим хотя бы минимум знаний в электрике. Ведь следующие узлы заставить работать слаженно непросто:

  • Провода, идущие от генератора электроэнергии;
  • Сеть, передающая энергию централизованно;
  • Сетка потребителей (электроприборов дома).

Но прежде чем начать подключение, убедитесь, что вы сделали правильный выбор бензогенератора. Для этого проверьте его способность работать при обычной нагрузке. Никаких опытов проводить не нужно, надо только знать, как рассчитать мощность генератора для дома. Для этого посчитайте мощность всех приборов, которые могут работать одновременно, и добавьте 10% от суммы. Теперь сравните с мощностью агрегата. Если она равна или больше полученного результата, то генератор вам подходит.

Пример: у вас работает холодильник расходует 1 кВт/ч, а стиральная машинка – 0,9 кВт/ч. Но в то же время работает телевизор (0,1 кВт/ч) и компьютер (0,5 кВт/ч). Тогда суммарная мощность приборов составляет 2,5 кВт/ч. Добавим 10%, что составляет 0,25 кВт/ч. Итого – 2,75 кВт/ч.

Правила безопасности при использовании домашней электростанции

Соблюдение правил убережет от замыканий, травмирования и т. д.:

  1. Если станция находится в жилом помещении, то хорошая вентилируемость – первое, что нужно обеспечить. Если же генератор большой мощности, то его следует выставлять на улицу.
  2. Лучше спрятать станцию от неблагоприятного воздействия погоды, в частности, осадков и влажности.
  3. При креплении контактов не оставляйте оголенные участки проводов.
  4. Генераторы на топливе не должны находится рядом с высокими температурами.

Разлитое топливо тщательно вытирают. Перед дозаправкой агрегата выключайте его.

Избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань, клеенку и т.д.
Заземление обязательно для дизельных и бензогенераторов.

Как правильно сделать заземление генератора

Для заземления домашней электростанции нужно всего лишь небольшой металлический прут (диаметр -15 мм) и такая же трубка (диаметр – 50 мм, по 1,5 м в длину оба изделия), а также листовое оцинкованное железо (500 мм*1000 мм).

Предварительно разобравшись в особенностях разных видов паяльников, припоев, сделав необходимую подготовку к процессу пайки и придерживаясь всех мер по безопасности — только тогда мастер-любитель может смело утверждать, что знает, как правильно паять паяльником.

Пайка до сих пор является основным методом для создания различных схем. Как не ошибиться с выбором нужного паяльника — поможет эта статья. А здесь можно узнать, как собрать такой инструмент в домашних условиях.

Прочные крепления на обоих концах прута от генератора к трубе в земле гарантируют, что при возможном напряжении их не сорвет потоком мощности. Трубка воткнута глубоко в землю, которая должна быть постоянно влажной, на всю длину. Оставляем только 7-10 см сверху.

Пользуйтесь электрическими приборами правильно!

Автоматическое переключение на генератор

Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.

Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР ) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

Подключение системы автоматического запуска генератора

От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.

Самодельная система автозапуска

Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.

Контактор, работающий как перекидной рубильник

Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.

Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.

Пример самодельной схемы для автоматического запуска генератора

Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:

Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.

Безопасность подключения генератора

Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива

Поэтому следует уделить особое внимание качественному подключению генератора к сети

Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.

Помещение под генератор должно очень хорошо вентилироваться

Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:

Подключение проточного водонагревателя

Терморегуляторы для систем отопления, а также их подключение

Зарядка аккумулятора без зарядного устройства

Подключение варочной панели

Общее описание индукционных котлов для дома и их подключение

Позиция третья – вид топлива для генератора

Выбор генератора по мощности и виду топлива

Прежде чем выбирать, какой электрогенератор – бензиновый, дизельный или газовый – стоит приобретать для дома, следует принять во внимание некоторые обстоятельства. Если перебои с электроснабжением кратковременны, то более предпочтительны покупка и подключение бензогенератора, который, к тому же, намного дешевле дизельного

Если в магистральной сети бывают длительные и частые отключения, то лучше купить дизель-генератор. Эти установки дороже бензиновых, но затраты на солярку и на обслуживание в разы меньше, чем у бензиновых.

И, наконец, если в доме имеется природный газ или газгольдер для отопления, то в качестве источника резервного питания целесообразно подключение газового агрегата.

Возможные способы подключения генератора

Если на момент отключения электричества самым важным критерием является время, то бензогенератор можно аварийно подключить к домашней сети двумя достаточно быстрыми способами:

  1. подключение генератора через розетку, предварительно отключив вводный автомат на щитке;
  2. подключить на ввод щитка электрогенератор вместо выводов от электросчетчика.

Для первого способа потребуется кабель с двумя подключенными штепсельными вилками на обоих концах. Линия розетки должна выдерживать максимальную мощность (ток) генератора. Как правило, электрогенераторы имеют автоматический выключатель для защиты от перегрузки, но наличие автомата с соответствующим номиналом на линии розетки не повредит. Схема подключения резервного электрогенератора к домашней сети показана на рисунке ниже:

Схема подключения автономного электрогенератора через розетку

При возобновлении подачи электроэнергии необходимо сначала заглушить генератор, вынуть вилки из розеток на генераторе и от домашней сети, затем включить вводный автомат на щитке.

Включение сетевого напряжения при включенном в домашнюю сеть электрогенераторе приведет к его выходу из строя

Кабель с двумя вилками также не является безопасным, так как при оставлении одного из концов включенным, возможно поражение при прикосновении к оголенным штырькам в момент возобновления электроснабжения или тестового запуска электрогенератора. Частое применение такой схемы может усыпить бдительность, поэтому возникает риск аварийной ситуации при одновременном включении генератора и вводного автомата.

Небезопасный кабель с двумя вилками, используемый исключительно для экстренного подключения генератора

Перекидной рубильник

Второй способ, с отключением одного источника питания (выводы от счетчика) и подключением резерва (бензогенератор) является более безопасным в плане исключения одновременного их включения, но требует частой манипуляции с проводами и клеммами при повторяющейся ситуации с исчезновением электричества. К тому же, выводы от счетчика при возобновлении внешнего энергоснабжения могут оказаться под напряжением, если ввод электричества в дом осуществлен напрямую, без вводного автомата.

Чтобы исключить манипуляции с проводами и клеммами и сделать все правильно, подобную схему подключения можно воссоздать при помощи перекидного рубильника, который переключает домашнюю сеть с основного на резервный источник питания. Для исключения всех возможных аварийных ситуаций, перекидной рубильник должен быть двухполюсным для однофазной сети, или четырехполюсным для включения в трехфазную систему.

Применение перекидного рубильника для подключения электрогенератора к сети

В данном случае рабочий ноль домашней электросети также отсоединяется от линии электроснабжения, получается система с изолированной нейтралью (IT). При существующем в домашней сети защитном проводнике заземления провод PE нужно подключить к корпусу генератора. Если домашняя сеть двухпроводная, то бензогенератор нужно заземлить при помощи заземлителей.

Алгоритм включения и выключения резервного электропитания будет следующим:

  • запуск и прогрев генератора при отключении света;
  • переключение перекидного рубильника на резерв;
  • перевод рубильника на основное питание при возобновлении энергоснабжения;
  • остановка электрогенератора.

На видео ниже показаны технические нюансы запуска и обслуживания генератора:

Почему не следует включаться через розетку

В редких случаях аварийного обесточивания принято «подкидывать» питание от генератора к ближайшей розетке. Ведь отключения электричества так редки, не правда ли, так зачем напрягаться над устройством системы резервного ввода? Но здесь, как и во всём, есть ряд подводных камней.

Во-первых, линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Хорошо, если группа защищена отдельным автоматом, подобранным соответственно сечению кабеля, а если нет?

Подключение генератора к дому через трёхпозиционный рубильник: 1 — вводной автомат сети; 2 — счётчик; 3 — УЗО; 4 — генератор; 5 — трёхпозиционный переключатель; 6 — нулевая шина (N); 7 — шина заземления (PE); 8 — к потребителям

Во-вторых, нельзя полагаться на собственную обязательность. Забыть выключить вводной автомат — это обычное дело. В лучшем случае вы запитаете от генератора всех потребителей на магистральной городской линии, что, несомненно, вызовет перегруз и сильное недоумение — почему же автомат защиты постоянно срабатывает. В худшем — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с аварийным источником электроэнергии.

Ну и последний аргумент: никогда не стоит пренебрегать удобством пользования той или иной системой. Всего один поворот рубильника или работа в полностью автоматическом режиме — и вы всё время спокойны за сохранность своей электросети и оборудования, подключенного к ней.

Применение АВР

Желающие не заморачиваться каждый раз с подключением генератора могут установить блок автоматического управления. Как только электричество пропадает, система АВР самостоятельно активизирует источник энергии. Блок подключается к электрощиту. С генератором он соединяется кабелем.

Следует отметить, что большинство специалистов считают покупку АВР нецелесообразной тратой денег, так как автоматическое включение все равно требует контроля наблюдателя. Приобретение подобного блока оправдано экономически только в случаях с мощными генераторами, оснащенными микропроцессорными системами управления.

Как правильно подключить генератор к сети дома

Подключение электростанции к домашней сети возможно несколькими способами. Популярным вариантом является подключение резерва сети через перекидной рубильник или пакетник.

Как подключить генератор к сети дома

Для случая автоматического подключения электростанции с автозапуском используют систему АВР (автоматический ввод резерва). Также возможно подключение различных бытовых приборов через удлинитель с несколькими розетками. В этом случае сечение кабеля удлинителя рассчитывается по суммарному току нагрузок.

Установка перекидного рубильника

Самый простой способ подключения электрогенератора к дому — это установка перекидного рубильника или пакетного переключателя. Пакетный переключатель устанавливается на DIN рейку в электрощите дома. Рубильник ставят возле электрощита.

Внешнюю электрическую сеть подключают к верхним контактам рубильника, а нижние контакты используются для подключения кабеля от электростанции. На средние вывода подключают вход домашней сети. После монтажа и подключения перекидного рубильника одевают защитный корпус.

Подключение генератора через рубильник и автоматический ввод резерва (АВР)

Рекомендуется подключать рубильник после электросчетчика и до водного автомата. При исчезновении напряжения сети заводят генератор. После прогрева двигателя перекидной рубильник переводят в нижнее положение (на контакты, идущие к генератору). После появления сети, рубильник переводится в верхнее положение и заглушается электростанция.

Подключение электростанции через АВР

Для автоматического контроля электросети и автоматический переход на резервный генератор, при исчезновении сети, существует устройство АВР с автозапуском электростанций. Система АВР контролирует электросеть и при ее исчезновении отключает магнитный пускатель от сети, включает автозапуск генератора.

При достижении генератором номинальных оборотов включается другой магнитный пускатель, который подключает домашнюю сеть к электростанции. При возобновлении сети, АВР отключает домашнюю сеть от генератора и подключает другой пускатель к внешней сети.

Подключение 3-х фазного генератора к трехфазной сети дома

Этот переход с резервного генератора происходит не сразу после появления сети, а с некоторой выдержкой времени, пока внешняя сеть не станет устойчивой. Для случая трехфазных сетей, рекомендуется устанавливать однофазный генератор, а к нему подключать все необходимые бытовые приборы и технику по отдельной резервной электропроводке с перекидным рубильником.

В частном доме АВР не всегда себя оправдывает, так как его приходится всегда контролировать. С таким же успехом можно пользоваться перекидным рубильником, а электростанцию запускать вручную. Пользоваться рубильником рекомендуется при редких пропаданиях внешней сети.

Заземление электростанции

В целях электробезопасности, в случаях пробоя напряжения на корпус генератора, требуется подключение заземления. Для электростанций можно сделать простой контур заземления. Отрезок стальной трубы, штырь или металлический стержень диаметром 20 мм и 1,5 метра в длину, забивают до конца в землю.

Заземление генератора

На конце заземлителя необходимо приварить болт для заземляющего проводника. В качестве проводника используют медный многожильный гибкий провод 4-6 мм², с наружной изоляцией.

Место установки электростанций должно быть выбрано с учетом пожарной безопасности, шумности, атмосферных осадков и температуры помещения.

Категорически нельзя

  1. Подключать генератор через обычную домовую розетку проводом вилка-вилка с отключением вводного автомата. Почему? Отвечаем:

    • Мощность самых популярных генераторов для частных домов как правило находится в границах от 5-6.5кВт. Бытовая розетка, при правильном монтаже, способна держать нагрузку до 16А (~3,5кВт), а при неправильном (не ГОСТовский провод, сечение менее 2.5 кв.см., китайская розетка, слабые контактные соединения и т.п.) 10А и менее. При повышении нагрузки возникает пожароопасная ситуация.
    • По ГОСТу (12.2.007.0-75 п.3.1.7) в электромонтаже не допускается наличие неизолированных токоведущих частей, а при использовании подключения вилка-вилка мы имеем возможность наличия опасного напряжения на одной из вилок.
    • Эта схема допускает механическую возможность подачи встречного напряжения на генератор, что приведет к выходу его из строя. Это возможно в том случае, если при работающем генераторе, один из домочадцев включит вводной автомат, зная, что появилось напряжение от сети.
  2. Запрещается подключать генератор через распределительный щит с использованием схемы переключения на автоматах. Давайте посмотрим на пример, который нам довелось встретить на практике:

    Неправильная схема подключения генератора

    Опустим по качеству сборки этого щита. Чем опасна такая схема? При одновременном включении двух автоматов (в данном случае слева внизу “Ввод” и “Внешн.роз и генер”.) мы получаем встречное напряжение на линию генератора, что приводит к его выходу из строя. Включить сразу два автомата может непосвященный в схему член семьи или задумавшийся о смысле жизни хозяин дома. Необходимо использовать трехпозиционные реверсивные рубильники I-0-II (например, ABB OT40F3C)

  3. Категорически нельзя подключать один из выходов генератора на общую нейтральную шину при отсутствии повторного заземления нейтрали в основном щите (схема ТТ) и/или на столбе и/или в шкафу учета. Такое заземление, как правило, отсутствует в старых СНТ или в поселках с нарушением норм прокладки силовых линий. Нарушая это правило, мы на “общественную” нейтраль отдаем опасное напряжение полуфазы с выхода нашего генератора. Это может привести к электротравмам у ваших соседей и работающих на линии электриков. Как определить, есть ли повторное заземление? Заземление нейтрали делается либо наверху столба через вывод арматуры, либо на стальную ленту, которая идёт вдоль столба и уходит в землю. Один из примеров схемы с заземлением нейтрали на столбе и организацией зазмеление по схеме TN-C-S

    Заземление нейтрали во ВРУ

Это интересно: Схема подключения однофазного счетчика электроэнергии

Как подключить генератор к сети дома: схема

Схему делают для электрической сети и генератора. Переключение при этом может происходить в ручном или автоматическом режиме

Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства

Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения.

Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно учитывать номинальные токи, чтобы они не были ниже того, который потребляется. Бывает разным процесс, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора.

Кроме ручного способа, иногда устанавливают индикатор, который определяет наличие или отсутствие напряжения в общецентрализованной сети. Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток — подключение до предохранителя.

При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок ABP. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы.

Такой генератор должен быть оснащен электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке.

Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети. Уже через двенадцать секунд будут обеспечены электрической энергией все потребители дома.

Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается.

Отвод отработанных газов

При установке аппарата внутри дома необходимо предусмотреть отвод выхлопных газов. Для этого используют гофрированную трубу, выполненную из нержавеющей стали. Для экономичности гофрированную часть можно сочетать со стальной трубой.

Эта часть установки должна быть реализована особенно тщательно, так как ошибки или мелкие недоработки могут повлечь за собой печальные последствия.

Как видно, недостаточным является просто определиться, какой генератор лучше, и приобрести его. Необходимо осуществить грамотную установку и подключение. Только тогда можно быть уверенным в бесперебойной и безопасной работе электричества в доме.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

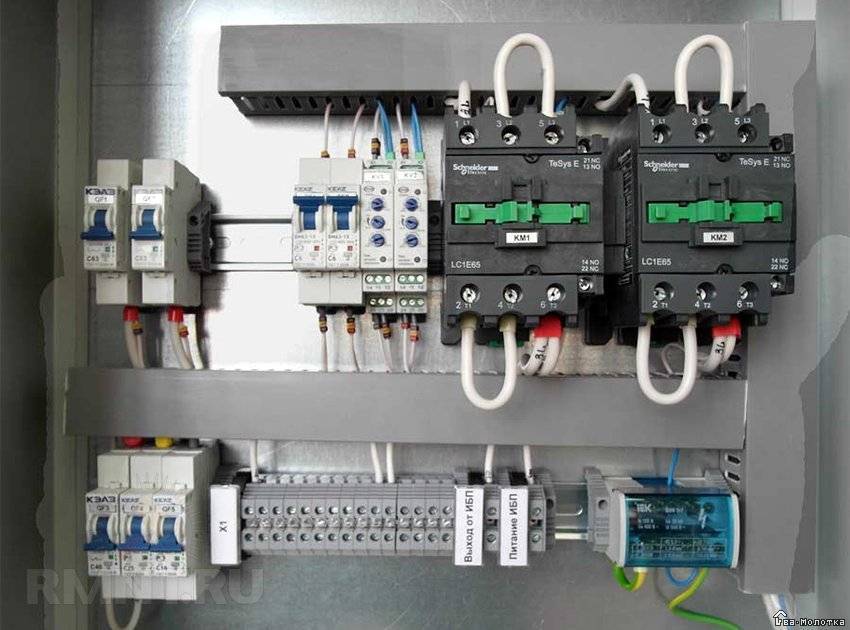

Установка блока АВР с автозапуском бензогенератора

В свете вышесказанного было бы очень полезным устройство, вообще исключающее вмешательство человека в работу системы аварийного электроснабжения. Такие приборы действительно есть и работают они полностью бесперебойно, но только с генераторами, укомплектованными электрическим стартером и штатной системой останова.

Разрабатывать подобную систему самостоятельно — хлопотное дело, достойное отдельного обсуждения. При неправильной организации работы велик риск испортить оборудование. Например, если генератор имеет поломку моторной части, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта подобных устройств, первый — штатный блок электронного управления, поставляемый вместе с генератором и устанавливаемый с ним в одном помещении. Такой блок подключается согласно приложенной в инструкции схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности. Основная коммутация резервного ввода выполняется контакторами по схеме, которую мы описывали ранее. Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует вводить в работу или останавливать генератор.

1 — блок автоматического запуска генератора; 2 — контактор основного ввода; 3 — контактор резервного ввода

Второй вариант — комплектные устройства АВР с автозапуском. Это не очень обширный спектр устройств, но все они требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.

Подключение генератора через АВР: 1 — вводный автомат; 2 — счётчик; 3 — щит АВР; 4 — генератор; 5 — управляющий кабель; 6 — нулевая шина; 7 — автоматы потребителей; 8 — шина заземления

Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяют вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх- или пятижильного провода.

Одно- и трехфазное подключения резерва

Схема подключения однофазного генератора

Обычно в частных домовладениях используется однофазная система электроснабжения. Три фазы задействуются при наличии двигателей станков, мощных насосов и др. В случае, если таких устройств нет, но объект подключен по трехфазной схеме, целесообразно использовать однофазный генератор, зарезервировав для наиболее важных потребителей одну фазу.

Трехфазные генераторы значительно дороже однофазных, при их подключении следует продумать распределение нагрузки между фазами, так как все три фазы должны быть нагружены примерно одинаково. Если нагрузки по фазам будут отличаться более чем на 25%, устройство может выйти из строя.

Как подключать нельзя?

Если неправильно подсоединить генератор к сети дома, то может возникнуть пожар. Чтобы этого не произошло:

  • Не используйте два автомата, один из которых – от бензогенератора, а другой – от центральной сети. Большой риск запитать дом сразу от двух источников;
  • Нельзя питать приборы от бензогенератора методом «розетка-розетка». Если нагрузка будет выше, чем может выдержать розетка, то она выйдет из строя, как и вся проводка в доме.

Бензиновый генератор решает проблемы с подачей электроэнергией. С его помощью вы не ощутите перебоев в подаче электричества, или получите возможность пользоваться благами цивилизации вдали от нее. Однако подключение его к дому – дело, которое по силам не всем. Уверены ли вы, что сможете подсоединить агрегат безопасным образом? Если нет, закажите услуги профессионалов. Жизнь стоит дороже.

Как обеспечить автоматическое переключение

Если щиток с ВРУ расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно положиться на устройство автоматического переключения. Его схема также предельно проста, нужно лишь два модульных контактора с количеством контактных пар, равным числу фаз питания, а также парой нормально открытых и нормально замкнутых дополнительных контактов.

В обычном режиме работы городской ввод все время находится «на подхвате» включенного контактора, у которого цепь питания катушки подключена напрямую к питающей сети до разрыва. Если электричество на городском вводе пропадает, контактор отбросит и замкнётся нормально закрытая пара дополнительных контактов, которая включит второй контактор резервного ввода, или, по крайней мере, замкнёт цепь питания его катушки.

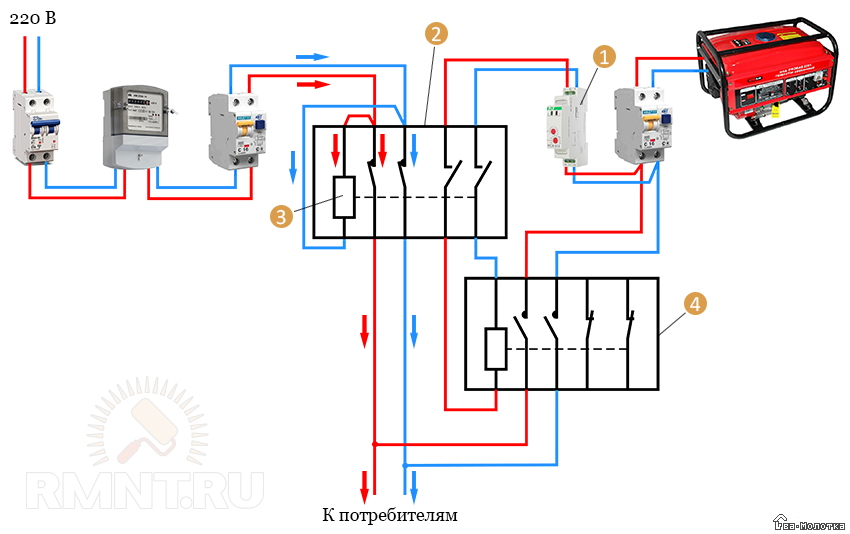

1 — реле времени; 2 — контактор основного ввода; 3 — управляющая катушка контактора; 4 — контактор резервного ввода

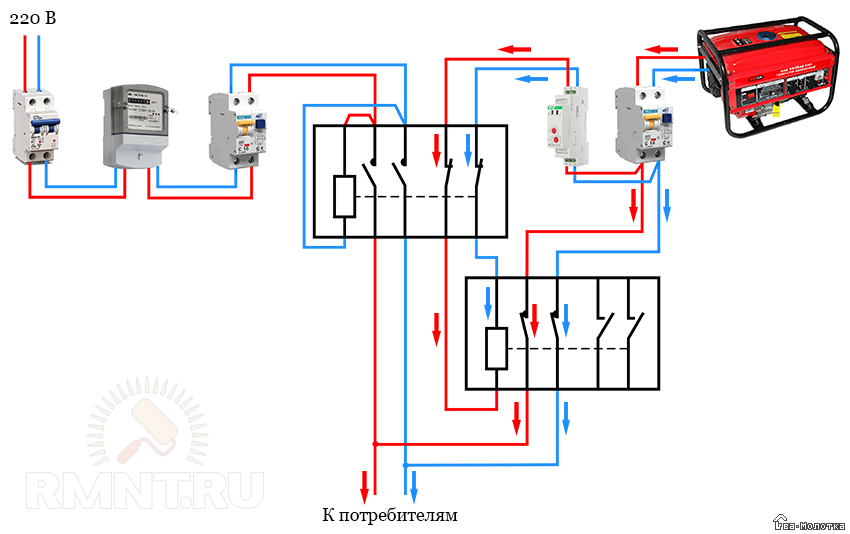

Подключение «аварийного» контактора также выполняется до разрыва питающей сети от генератора, поэтому до его запуска устройство будет оставаться в выключенном состоянии. Здесь очень полезно добавить в цепь модульное реле времени, чтобы питание потребителей включалось спустя минуту-две после запуска генератора. Это позволит двигателю прогреться и выйти в рабочий режим перед принятием основной нагрузки.

При этом цепь питания второго, резервного контактора, следует пропустить через нормально закрытый контакт коммутатора основного ввода. Таким образом, при повторном появлении напряжения на городской линии первый контактор снова включится и разомкнёт цепь питания второго ввода. Конечно, здесь бы следовало добавить устройство останова генератора, но в крайнем случае он будет некоторое время работать на холостом ходу с минимальным потреблением топлива.
