Сфера применения

Больше всех остальных электромонтеров скотчлоки – это любимый способ соединения монтажников компьютерных и телефонных сетей. Они отлично подходят для слаботочных цепей, например, для витой пары, можно использовать модели UY-2, UR2, UB2A. Таким образом можно организовать ответвления, наращивание и ряд других соединений для сетевого кабеля.

Также их часто используют для низковольтных цепей, например, для автомобильной проводки. С их помощью лучше соединять опять же для слаботочных цепей, например, для врезки в основную проводку сигнализации, систем центрального замка, маломощных колонок и прочего. Пример использования скотчлоков для автомобильной проводки вы видите ниже, так подключена магнитола с нестандартным штекером.

Для силовых проводов лучше не использовать такой вид соединителей, здесь лучше подойдут зажимы типа WAGO, гильзы и другие варианты соединений, например, пайка.

На видео наглядно показано, как пользоваться скотчлоком:

Материалы по теме:

  • Как обжать сетевой кабель
  • Как и чем сделать ответвление от провода
  • Как подключить интернет-розетку

Особенности использования

Как вы могли убедится скотчлоки бывают двух типов. Первые — это те, которые раскрываются как чемодан. Редко, но на форумах встречается название «клеммники чемоданного типа», а другой вариант – нераскрывающиеся, для их использования нужно нажать на поверхность клеммника чтобы врезать в провода. И у тех и у других скотч-локов используются одинаковые U-образные контакты. Особых отличий в том, как пользоваться нет.

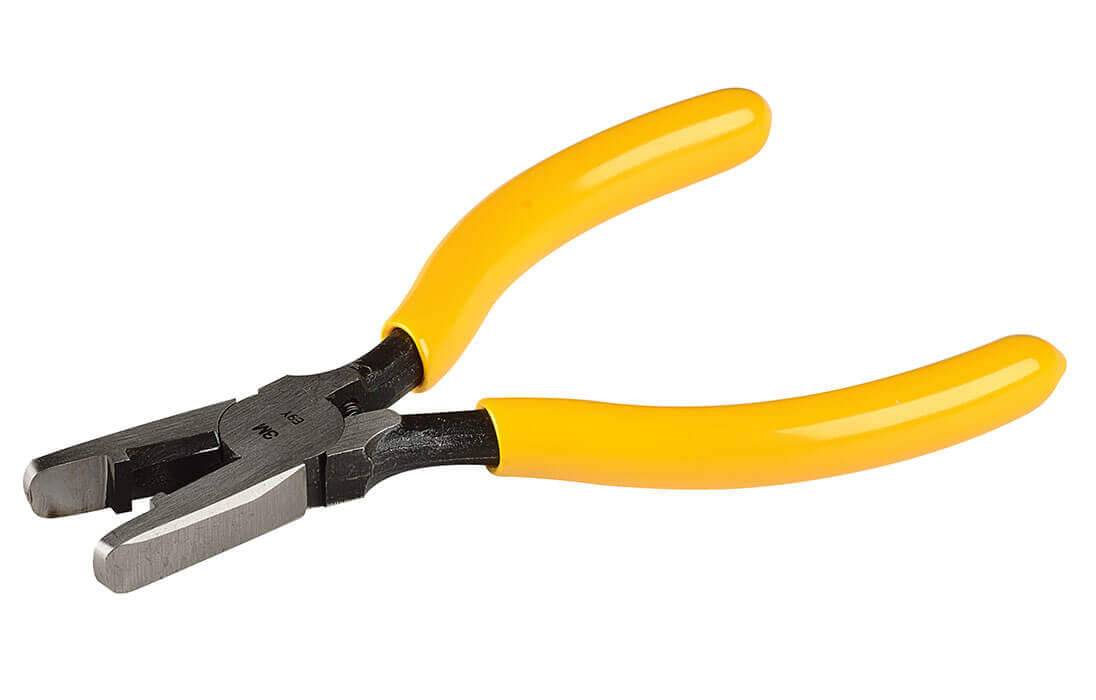

Для нераскрывающихся клеммников типа UY-2, UR2 и подобных есть специальные обжимные клещи с плоскими параллельными губками.

Но их с успехом можно заменить пассатижами, а в некоторых случаях сжать пальцами. Раскрывающие клеммники сжимаются по металлической скобе-контакту в открытом состоянии.

Скотчлоки с гелем не требуют дополнительной изоляции. Надеваются на изолированный не зачищенный провод. Для соединения достаточно ровно обрезать концы и завести их в отверстие или вложить в раскрытый клеммник. В свою очередь скотчлоки без геля лучше дополнительно заизолировать изолентой или термоусадочной трубкой.

Не превышайте рекомендуемые сечения проводников и не соединяйте проводники тоньше положенного. В первом случае вы повредите токопроводящие жилы, а во втором не обеспечите должной фиксации в ноже. Можно соединять кабельную продукцию с однопроволочными и многопроволочными жилами, но не используйте скотч-локи для алюминиевого провода. Из-за текучести алюминия контакт быстро ослабнет.

Виды

Модельный ряд изделий 3M Scotchlock довольно широк, чтобы удовлетворить потребности электромонтеров в большинстве ситуаций. По типу соединители различают:

  • Проходные;
  • Тупиковые;
  • Т-образные.

По количеству проводов, чаще всего это:

  • На 2;
  • На 3 провода;

Бывают клеммники с защитным гелевым заполнением и без него. Обычно каждый из видов, которые мы рассмотрим ниже, можно найти в двух этих исполнения. Например, соединители UB2A заполнены гелем, а UB2A-D – полный их аналог без геля. Мы сделали подборку часто используемых на практике видов скотчлоков.

Для малых сечений:

  • Scotchlock UY-2 наполненный гелем соединитель для двух жил сечением от 0.4 до 0.9 мм. Входное отверстие позволяет использовать провод с наружным диаметром изоляции в 2.08 мм.

  • Тройной клеммник UR2 используют для разветвления линии. С его помощью можно соединить три проводника сечением от 0.4 до 0.9 мм с диаметром изоляции до 2.08 мм. Наполнен гелем.

  • Скотчлок UB2A предназначен для подпараллеливания проводов к основной линии с сечением токопроводящих жил от 0,4 до 0,9 мм, также, как и в предыдущих – максимальный диаметр изоляции – 2.08 мм.

  • Тип U1b проходной соединитель для ТПЖ 0.9-1.3 мм с диаметром изоляции до 3.18 мм.

Для больших сечений:

  • Scotchlok 316 IR для проводов сечением 0.5-1.5 кв. мм.

  • Модель MGC, соединитель для толстых жил сечением 2.5 кв. мм.

  • Scotchlok 558 – тупиковые соединители предназначены для соединения и отводов от проводов сечением 0.5-1.5 мм.

  • Scotchlok 560 для ответвления без разрыва кабеля. Подходит для жил сечением 0.75-1.5 мм. без геля из-за конструктивных особенностей. Клеммник раскрывается как чемодан и зажимает провода при закрытии или нож предварительно утапливается плоскогубцами.

  • Модель 534 клеммник похож по конструкции на предыдущий, но отличается допустимым сечением ТПЖ, в этот раз допускается 1.5-2.5 кв. мм.
  • ScotchLok 952 – т-образный соединитель, также предназначен для врезки перпендикулярно основной линии. Врезка под прямым углом происходит с помощью клеммы типа «папа» в разрез на боковой стороне соединителя в закрытом его состоянии.

Перечисленных видов скотч-локов вам должно хватить на большинство практических ситуаций, а сейчас перейдем к разговору о том, как использовать этот вид клеммников.

Особенности применения

Два основных типа устройств, когда выполняется соединение скотчлоком – это нераскрывающиеся клеммники и модификации чемоданной конструкции. Все они снабжены идентичными U-образными контактами, а разница состоит в следующем – все нераскрывающиеся образцы, включая UY-2 и UR2, требуют наличия обжимных клещей особой конструкции с параллельными губками плоского вида.

Но и использование пассатижей также довольно распространенный способ. Модели, относящиеся к чемоданным, сжимаются в открытом положении пор металлическому контакту-скобе.

Нет потребности в дополнительной изоляции при заполнении гелем. Выполнение соединения происходит очень просто – в отверстие заводятся ровно обрезанные концы и закладываются в клеммник. А вот при отсутствии геля рекомендуется применить термоусадочную трубку или изоленту.

Большая вариативность соединений с много- и однопроволочными проводами не допускает монтажа скотчлоков для алюминиевых токопроводников. Происходит быстрое ослабевание контакта из-за большой текучести данного металла.

Что такое скотчлок

Термином Scotchlok обозначаются предназначенные для соединения жил в проводниках клеммники зажимной конструкции. Контакт ножевого вида служит местом, где жила надежно фиксируется методом сжатия. Соединение относится к участкам с надежной степенью изолированности благодаря применению материалов для изготовления корпуса с диэлектрическими характеристиками.

Качественный скотчлок — соединитель изготавливается из нейлона с противовоспламеняющими свойствами или полипропиленовой массы. Процесс соединения жил проводов обеспечивается наличием прорезающего изоляционный слой оригинального контактного элемента, выполненного в форме литеры U и располагающегося во внутренней части изделия. Наполняющий Scotchlok гидрофобный гель будет оптимальным способом предохранения зон соединений от проникновения влаги. Это позволяет значительно повысить сроки безаварийной эксплуатации контактов.

На рынке особой популярностью пользуются образцы известной торговой марки ЗМ. Кроме клеммников бренд производит и качественные клеящие растворы, входящие состав изоляционных и светодиодных лент. Несмотря на выпуск соединителей и другими брендами, именно продукция ЗМ остается лучшей по мнению специалистов и рядовых потребителей.

Принцип действия практически идентичен конструкции используемых для проводов марки СИП прокалывающих зажимов. Некоторые модели применяются для специфичного подключения, называемого «подпараллеливанием» – это образование без потребности в снятии напряжения ответвительных от линии соединений.

Ведение проводника и обжимка – два главных этапа монтажа. Габариты скотчлока дают возможность работы с жилами поперечного сечения в диапазоне от 0,4 до 4 кв. мм.

Технические параметры

Функциональное назначение

Максимальное сечение зажимаемого провода,кв.мм

Максимальное сечение зажимаемого провода,AWG

Материал контактов

не указан

Способ монтажа

обжим на провод

Рабочая температура,°С

-40…85

Это интересно: Ударная дрель или перфоратор — что лучше выбрать для дома

Использование скотчлоков

Каждый скотчлок является электрическим соединителем, в котором установлен врезной контакт. Эти изделия применяются при устройстве телекоммуникаций, компьютерных сетей, подключении светодиодов и в других слаботочных линиях.

С помощью скотчлока осуществляется соединение между собой двух проводов, максимальный диаметр жил у которых составляет 0,4 мм. Здесь не нужна предварительная зачистка изоляции. Достаточно нажатия красной кнопки, приводящей в действие контактную пластину. Под ее воздействием происходит прорезка изоляции проводов и их последующее соединение путем внедрения в медную часть. Фактически, это пружинный ножевой контакт специальной конструкции. Далее, происходит защелкивание крышки соединителя и удерживание в проводниках нужного контакта.

Места контактов сразу же попадают под защиту водоотталкивающего геля, размещенного внутри скотчлока. Таким образом, обеспечивается герметичность всей зоны, где находятся контакты. Постепенно происходит диффузия, надежно соединяющая холодным способом контакт и провод.

Данное соединение применяется в случае необходимости сделать отвод провода от основной магистрали и надежно заизолировать соединение. Скотчлок соединитель проводов рассчитан на работу с различными кабелями.У них может быть сколько угодно жил, и любая степень гибкости или жесткости. Существуют специальные конструкции скотчлоков, позволяющие применять их в обычных электрических сетях. В этом случае максимальное сечение кабелей и проводов составляет 4 мм, а с учетом изоляции, диаметр может доходить до 5 мм. Изделия могут работать с номинальным напряжением 600 вольт, а в некоторых случаях это значение составляет 1000 вольт. Такие скотчлоки применяются для монтажа электрических сетей в жилых домах.

Полипропиленовый корпус скотчлока обладает высокой устойчивостью к воздействию растворителей и различных химических веществ. Для ножевого контакта используется луженая латунь, абсолютно не подверженная коррозии. Монтажные работы с применением скотчлоков выполняются обычными плоскогубцами.
