Схемы заземления: какую лучше сделать

В настоящий момент в частном секторе используют только две схемы подключения заземления — TN-C-S и TT. В большинстве своем к дому подходит двухжильный (220 В) или четырехжильный (380 В) кабель (система TN-С). При такой проводке кроме фазного (фазных) провода приходит защитный проводник PEN, в котором объединены ноль и земля. На данный момент этот способ не обеспечивает должной защиты от поражения электротоком, потому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Две схемы, которые применяются если надо сделать заземление в частном доме

Для того чтобы получить нормальную трех- или пяти- жильную проводку необходимо провести разделение этого проводника на землю PE и нейтраль N (при этом необходим индивидуальный контур заземления). Делают это во вводном шкафу на фасаде дома или в учетно-распределительном шкафу внутри дома, но обязательно до счетчика. В зависимости от способа разделения получают либо систему TN-C-S, либо TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хороший индивидуальный контур заземления

Обратите внимание, что при системе TN-C-S для защиты от поражения электрическим током необходима установка УЗО и дифавтоматов. Без них ни о какой защите речь не идет

Также для обеспечения защиты требуется к земляной шине отдельными проводами (неразрывными) подключить все системы, которые сделаны из токопроводящих материалов — отопление, водоснабжение, арматурный каркас фундамента, канализация, газопровод (если они выполнены из металлических труб). Потому шину заземления необходимо брать «с запасом».

Схема преобразования системы TN-С на TN-С-S

Для разделения PEN проводника и создания заземления в частном доме TN-C-S нужны три шины: на металлическом основании — это будет шина PE (земляная), и на диэлектрическом основании — это будет шина N (нейтрали), и маленькая шина-расщепитель на четыре «посадочных» места.

Металлическую «земляную» шину надо прикрепить к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болты, с корпуса счищают краску до чистого металла. Нулевую шину — на диэлектрическом основании — лучше крепить на дин-рейку. Такой способ установки выполняет основное требование — после разделения шины PE и N нигде не должны пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с системы TN-С на TN-С-S

Далее подключаем так:

  • Пришедший с линии проводник PEN заводится на шину-расщепитель.
  • На эту же шину подключаем провод от контура заземления.
  • С одного гнезда медным проводом сечением 10 мм 2 ставим перемычку на земляную шину;
  • С последнего свободного гнезда ставим перемычку на нулевую шину или шину нейтрали (тоже медный провод 10 мм 2 ).

Теперь все — заземление в частном доме сделано по схеме TN-C-S. Далее для подключения потребителей фазу берем от вводного кабеля, ноль — с шины N, землю — с шины PE. Обязательно следим, чтобы земля и ноль нигде не пересекались.

Заземление по системе TT

Преобразование схемы TN-C в TT происходит вообще просто. От столба приходят два провода. Фазный и дальше используется как фаза, а защитный PEN-проводник крепится к «нулевой» шине и дальше считается нулем. На шину заземления напрямую подается проводник от сделанного контура.

Заземление в частном доме своими руками — схема TT

Недостаток этой системы в том, что она обеспечивает защиту только той техники, у которой предусмотрено использование «земляного» провода. Если есть еще бытовая техника, сделанная по двухпроводной схеме, она может оказаться под напряжением. Даже если корпуса их заземлить отдельными проводниками, в случае проблем напряжение может остаться на «нуле» (фазу разорвет автомат). Поэтому из этих двух схем предпочтение отдают TN-C-S как более надежной.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Схемы соединений трансформаторов напряжения в открытый и разомкнутый треугольник

Схема соединения в открытый треугольник подразумевает, что оборудование подключено между сторонами двух фаз. При этом проводится электрический ток с внешней стороны, с вторичных обмоток числа пропорционально этому показателю. Реле и основная нагрузка пускаются между вторичной сетью, что позволяет получить нужный уровень сопротивления.

Данная схема позволяет подключить разу три источника

Обратить внимание следует на то, что подача организуется линейным способом, и нужно избегать прохождения тока от первого к третьему источнику и наоборот

Разомкнутый же тип подключения применяются в выпрямительному оборудовании. При помощи соединения типа достигают тока тройной частоты, что при работе со звездой или открытым симметричным невозможно. Применяется вариант, когда три трансформатора с одной фазой подключаются к прибору, который увеличивает пропорционально три частоты работы.

Нейтраль первичной обмотки в обязательном порядке заземляется, а для вторичной выбирают параметры не менее чем в 100 Вольт, если заземление. Для изолированной коэффициент берется 100 к 3 В. Коэффициент троиться, следовательно, вторичные обмотки суммируют коэффициент трансформации также в три раза. Следовательно, для описанного выше примера он состоит 6 тысяч к ста к трем. Пик получается от трансформаторных обмоток внешней поверхности, так как подача ведется через вторичку. Обязательно заземление.

Обратно же возникает риск не для прибора, а для обслуживавшего его персонала. На производстве строго запрещено устанавливать защитную или коммутационную технику между приборами такого типа.

Общие положения системы заземления в частном доме (3 фазы, 380 В)

Согласно ПУЭ (изд. 7) электроустановки напряжением до 1 кВ в отношении мер электробезопасности разделяются на:

  1. электроустановки в сетях с глухозаземленной нейтралью;
  2. электроустановки в сетях с изолированной нейтралью.

Открытая проводящая часть — доступная прикосновению проводящая часть электроустановки, нормально не находящаяся под напряжением, но которая может оказаться под напряжением при повреждении основной изоляции.

Для электроустановок напряжением до 1 кВ приняты следующие обозначения:

  • TN-C-S — система TN, в которой функции нулевого защитного PE и нулевого рабочего N проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (её можно получить, внеся кое-какие изменения в TN-C);
  • ТТ — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (т.е. ноль N и заземление PE изолированы друг от друга).

Обозначение остальных систем

  1. TN — система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
  2. TN-С — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (наиболее распространена в России);
  3. TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
  4. IT — система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены.

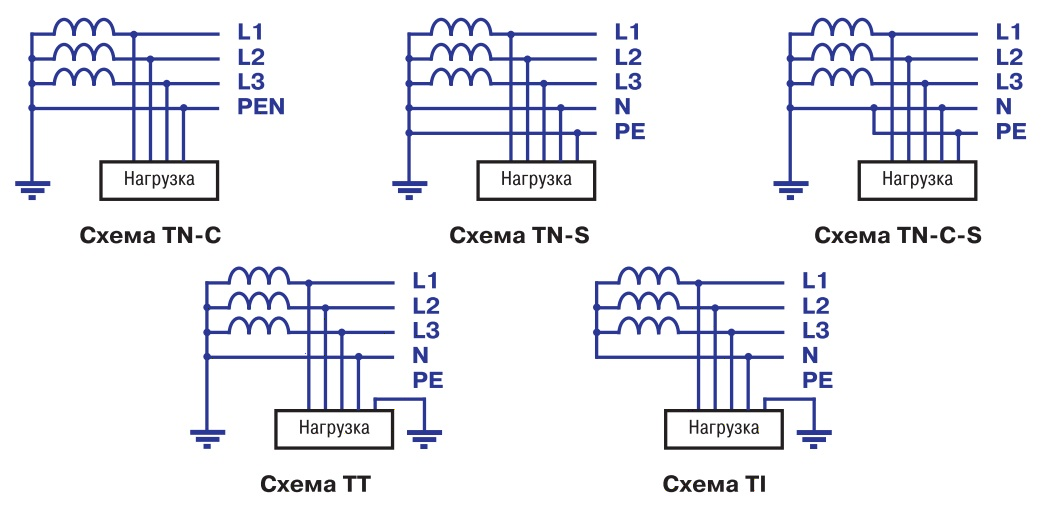

Рисунки систем TN-C, TN-S, TN-C-S

Расшифровка буквенных обозначений

Расшифровка буквенных обозначений:

  1. Последующие (после N) буквы — совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
    • S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
    • С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN-проводник);
  2. Вторая буква — состояние открытых проводящих частей относительно земли:
    • Т — открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
    • N — открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
  3. Первая буква — состояние нейтрали источника питания относительно земли:
    • Т — заземленная нейтраль;
    • I — изолированная нейтраль.
  4. N —  нулевой рабочий (нейтральный) проводник;
  5. РЕ —  защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);
  6. PEN — совмещенный нулевой защитный и нулевой рабочий проводники.

Схема подключения заземления.

Схема подключения заземления – представляет собой графически изображенное подключение различных электрических элементов и проводников для обеспечения безопасности использования электрической сети. Построить дом с нуля совсем не просто. Эта работа имеет несколько стадий. Одна из них – схема заземления. По ГОСТам им должно быть оборудовано любое здание

Особое внимание должны проявить в этом вопросе строители и владельцы частных домов. Именно от них зависит, насколько жизнь в таком здании будет безопасной

В любом источнике информации о схеме заземления найдётся глубина, на которую оно делается. Составляет она 1,5 — 3 м. Отчего зависят эти цифры? От двух показателей: структура грунта и глубина залегания грунтовых вод. Чем выше проходят грунтовые воды, тем меньше глубину берут при заземлении. При высоком уровне воды, также между электродами делают маленькое расстояние. Надо учитывать и состав почвы, так как у чернозёма торфа и песчаника будет разный уровень электропроводности. Если вы не обладаете специальным образованием, лучше доверить расчёты глубины заземления и шага между электродами специалисту.

Ток можно сравнить с потоком воды. А всем известно, что вода всегда выбирает более лёгкий путь. Поэтому при неисправности приборов ток пойдёт не через тело человека, приведя, возможно к летальному исходу, а через металлический контур заземления. Это происходит потому, что у металла электропроводность больше, чем у человеческого тела.

Выбираем материалы штырей (электродов)

Для штырей желательно применять прутки Ø16 мм, уголки 50х50х5 или толстостенные трубы длиной 2,5-3 метра. Использовать арматуру НЕЛЬЗЯ из-за калёной поверхности и ускоренного разрушения в земле.

Монтаж производится ниже уровня промерзания почвы. В различных регионах глубина может быть разной, но обычно это 60-100 см.

В сухой почве штыри забиваются на такую глубину, чтобы не менее 1/3 длины находились во влажной почве, что может потребовать увеличения глубины забивания и длины трубок. Именно трубы желательно использовать в засушливых регионах:

  1. 1. длина трубы выбирается так, чтобы после забивания её конец находился на уровне земли;
  2. 2. концы труб сплющиваются;
  3. 3. над сплюснутым концом сверлятся 5-7 отверстий Ø10-12мм;
  4. 4. после завершения монтажи и при увеличении сопротивления заземления в трубу заливается солёная вода.

Для большей надёжности штыри располагаются треугольником или квадратом. Их необходимо соединить между собой при помощи таких же уголков или металлической шины так, чтобы каждый из них был соединён с двумя другими. Таким образом, при выходе из строя одной из перемычек все заземляющие штыри остаются в работе.

Частые ошибки при монтаже заземления

В процессе монтажа заземления неопытные мастера часто допускают такие ошибки:

Если во время забивания штырь вошел в грунт неправильно, то извлекать его расшатыванием запрещено, потому что повышается вероятность изгибания элемента. Гнутый пруток запрещено использовать для устройства заземления. Правильно извлекать стержень с использованием домкрата.
Если электрод сложно забить в грунт, выбирают другой участок. На самом деле в скальные и плотные породы прутки не вбивают. В этом случае бурят отверстия и устанавливают в них металлические трубы.
Чтобы вся поверхность электрода работала правильно, его устанавливают строго вертикально

Распространенная ошибка заключается в неровном вбивании штыря (с отклонением от вертикали).
При устройстве любого варианта заземления важно точно высчитать все параметры и размер составляющих, потому что при подгонке деталей в процессе сборки появятся отклонения от геометрии и неплотная стыковка, которая ухудшит эффективность заземляющего контура.
Для соединения всех элементов сети применяют только сварку. Только так добиваются необходимой надежности

Резьбовые соединения можно использовать только при подключении медной шины. Причем для стыковки применяют медный болт.
Если заземляющий контур сделать от дома на расстоянии менее одного метра, то током будут биться все сырые поверхности и даже вода, текущая из крана.
Если решено использовать металлические штыри, то предпочтение отдают оцинкованным элементам, которые прослужат минимум 10 лет.

При обустройстве заземляющего контура частного дома важно соблюдать все нормативные требования, правильно выбирать схему и рассчитывать параметры сети. При монтаже строго придерживаются проектных норм, а после сборки проводят тестирование системы

Разновидности заземлителей

Выше уже неоднократно отмечалось, что для отвода тока используются заземлители — металлические электроды, которые находятся в прямом электрическом контакте с грунтом.

Различают заземлители естественного и искусственного типа. В качестве первых допускается использование:

  • металлических частей строений при условии низкого сопротивления в местах их контакта с землёй;
  • обсадных труб;
  • подземных частей инженерных коммуникаций, построенных из металла;
  • стальных шпунтов гидротехнических конструкций;
  • бронированных кожухов подземных кабелей.

Не допускается применение в виде естественного заземления:

  • инженерных магистралей, используемых для перекачивания огнеопасных материалов;
  • трубопроводов, которые имеют антикоррозионную изоляцию;
  • трубопроводов центрального отопления;
  • канализационных труб.

Если нет возможности подключиться к одной из естественных защитных конструкций, то придётся прибегнуть к помощи искусственных заземлителей. В отличие от естественных сооружений, их устанавливают специально. Для этого вбивают в землю или прокладывают на определённой глубине:

  • трубы из конструкционной стали диаметром 25–62 мм длиной 2–3 м;
  • стальные уголки с полками не менее 50х50 мм;
  • металлические стержни диаметром 10–12 мм;
  • полосовую или шинную сталь при условии, что её сечение превышает 1,5 см2.

Поверхность электродов должна быть максимально гладкой — это необходимо для того, чтобы достигался максимальный контакт с грунтом. Полностью защитить заземление от пагубного действия коррозии невозможно. Частично предотвратить разрушение можно двумя способами — используя защитное покрытие антикоррозионными токопроводящими составами или же выбирая в качестве электродов омеднённый или оцинкованный стальной прокат.

Главная заземляющая шина

Согласно п. 1.7.121 ПУЭ в качестве РЕ-проводников в электроустановках напряжением до 1 кВ могут использоваться:

  1. специально предусмотренные проводники:
    • жилы многожильных кабелей;
    • изолированные или неизолированные провода в общей оболочке с фазными проводами;
    • стационарно проложенные изолированные или неизолированные проводники;
  2. открытые проводящие части электроустановок:
    • алюминиевые оболочки кабелей;
    • стальные трубы электропроводок;
    • металлические оболочки и опорные конструкции шинопроводов и комплектных устройств заводского изготовления (при условии, что конструкцией коробов и лотков предусмотрено такое использование, о чем имеется указание в документации изготовителя, а их расположение исключает возможность механического повреждения);
  3. некоторые сторонние проводящие части:
    • металлические строительные конструкции зданий и сооружений (фермы, колонны и т.п.);
    • арматура железобетонных строительных конструкций зданий при условии выполнения требований 1.7.122;
    • металлические конструкции производственного назначения (подкрановые рельсы, галереи, площадки, шахты лифтов, подъемников, элеваторов, обрамления каналов и т.п.).

П. 1.7.122. Использование открытых и сторонних проводящих частей в качестве РЕ-проводников допускается, если они отвечают требованиям настоящей главы к проводимости и непрерывности электрической цепи.

Подробнее

Сторонние проводящие части могут быть использованы в качестве РЕ-проводников, если они, кроме того, одновременно отвечают следующим требованиям:

  1. непрерывность электрической цепи обеспечивается либо их конструкцией, либо соответствующими соединениями, защищенными от механических, химических и других повреждений;
  2. их демонтаж невозможен, если не предусмотрены меры по сохранению непрерывности цепи и ее проводимости.

Не допускается использовать в качестве РЕ-проводников:

  • металлические оболочки изоляционных трубок и трубчатых проводов, несущие тросы при тросовой электропроводке, металлорукава, а также свинцовые оболочки проводов и кабелей;
  • трубопроводы газоснабжения и другие трубопроводы горючих и взрывоопасных веществ и смесей, трубы канализации и центрального отопления;
  • водопроводные трубы при наличии в них изолирующих вставок.

Нулевые защитные проводники цепей не допускается использовать в качестве нулевых защитных проводников электрооборудования, питающегося по другим цепям, а также использовать открытые проводящие части электрооборудования в качестве нулевых защитных проводников для другого электрооборудования, за исключением оболочек и опорных конструкций шинопроводов и комплектных устройств заводского изготовления, обеспечивающих возможность подключения к ним защитных проводников в нужном месте.

Использование специально предусмотренных защитных проводников для иных целей не допускается.

Главная заземляющая шина может быть выполнена внутри вводного устройства электроустановки напряжением до 1 кВ или отдельно от него (п. 1.7.119.  ПУЭ).

Внутри вводного устройства в качестве главной заземляющей шины следует использовать шину РЕ.

При отдельной установке главная заземляющая шина должна быть расположена в доступном, удобном для обслуживания месте вблизи вводного устройства.

Сечение отдельно установленной главной заземляющей шины должно быть не менее сечения РЕ (PEN)-проводника питающей линии.

Главная заземляющая шина должна быть, как правило, медной. Допускается применение главной заземляющей шины из стали. Применение алюминиевых шин не допускается.

В конструкции шины должна быть предусмотрена возможность индивидуального отсоединения присоединенных к ней проводников. Отсоединение должно быть возможно только с использованием инструмента.

Для соединения нескольких главных заземляющих шин могут использоваться сторонние проводящие части, если они соответствуют требованиям 1.7.122 к непрерывности и проводимости электрической цепи.

Схемы заземления для частного дома

Существует несколько схем зануления в индивидуальном коттедже: TN-C, TN-C-S и TN-S. Первая буква в аббревиатуре обозначает способ подключения «земли» к источнику питания, вторая расшифровывает характеристики потребителя.

Схема TN-C

Эта удобная разновидность отличается тем, что проводник одновременно выполняет функции защиты и рабочего устройства. Данный вариант часто используют в старых домах из-за простоты реализации и экономичности. Однако из-за отсутствия отдельного контура защиты во время аварии есть вероятность возникновения замыкания. В современных коттеджах этот вариант не применяют, потому что он не соответствует нормативным требованиям.

Схема TN-S

В данной схеме применяют разделенные проводники. В аварийной ситуации на корпус бытовой техники не выходит напряжение. Этот вариант считается самым безопасным, потому что защищает от поражения электрическим током. Однако для реализации такой схемы нужно приложить много усилий и потратить дополнительные средства.

Схема TN-C-S

Это комбинированный вариант, в котором два проводника, идущие от источника питания, объединены в один. В этом случае на входе в дом устанавливают дополнительный защитный проводник типа РЕ. Эту схему советуют использовать в качестве основной модели в постройках любого назначения, в том числе и в частных домах. Ее преимущества в надежности и простоте сборки. Благодаря использованию дополнительного проводника вероятность возникновения пожара при коротком замыкании минимальная.

Что такое заземление: немного теории

Прежде чем приступать к сооружению заземления, разберёмся, что это такое и как оно работает. Стандартное напряжение подаётся к бытовым потребителям двумя способами — по двум или четырём проводам. В первом случае между так называемым фазным и нулевым проводником присутствует напряжение 220 В — такая сеть называется однофазной. Во втором случае мы имеем дело с трёхфазной сетью, электричество в которой передаётся тремя фазами и одним нулём. Потенциал между соседними фазами составляет 380 В, тогда как напряжение между нулевым проводником и каждой фазой равняется 220 В.

Схема подключения дома к сети 220 В с контуром заземления называется однофазной

Нулевой провод часто называют «землёй» и совсем неслучайно. Дело в том, что он имеет прямое соединение с поверхностью нашей планеты, вследствие чего потенциал между ними равняется нулю. Если по какой-либо причине соединение с нулевым проводом исчезнет, то проводником электричества может стать человек. Попадание под опорное напряжение смертельно опасно, поэтому учёные придумали способ, как пустить ток по другому пути. Для этого корпус современных электроприборов подключают к устройству, которое имеет хороший контакт с землёй. Его сопротивление по нормам не должно превышать 4 Ом, тогда как наше тело обладает сопротивлением в 100 000–500 000 Ом. Естественно, в этом случае ток будет течь по пути минимального сопротивления и человек окажется в безопасности.

Для подключения коттеджа к трёхфазной сети используется четыре провода

Упоминаемое выше приспособление называется контуром защитного заземления. Благодаря ему удаётся:

  • снизить риск поражения электрическим током;
  • избежать повреждения бытовой техники при обрыве нуля;
  • снизить уровень электромагнитных помех, исходящих от бытового электрооборудования и электропроводки;
  • сгладить шумовые помехи, присутствующие в электрических сетях.

Заземляющие контуры обустраиваются не произвольно, а в строгом соответствии со следующими нормативными документами:

  1. Правилами техники безопасности при эксплуатации электроустановок (ПТБЭ).
  2. Правилами устройства электроустановок потребителей (ПУЭ).
  3. Правилами технической эксплуатации электроустановок потребителей (ПТЭЭ).

Прочитав все три документа, вы нигде не встретите упоминаний, что к монтажу заземляющих контуров допускаются исключительно квалифицированные представители энергопоставляющих организаций. Соответственно, работы по обеспечению электробезопасности можно выполнить самостоятельно. Главное, чтобы заземляющий контур был построен по всем правилам и соответствовал принятым нормам.

СПОСОБЫ УСТРОЙСТВА НАРУЖНОГО КОНТУРА

В зависимости от конфигурации и типа заземлителя выделяют два основных способа монтажа защитного заземления: традиционный и глубинный. В первом случае в землю закладывается самодельная сварная конструкция из нескольких (чаще всего – трех) вертикальных элементов с ровным и одинаковым сечением.

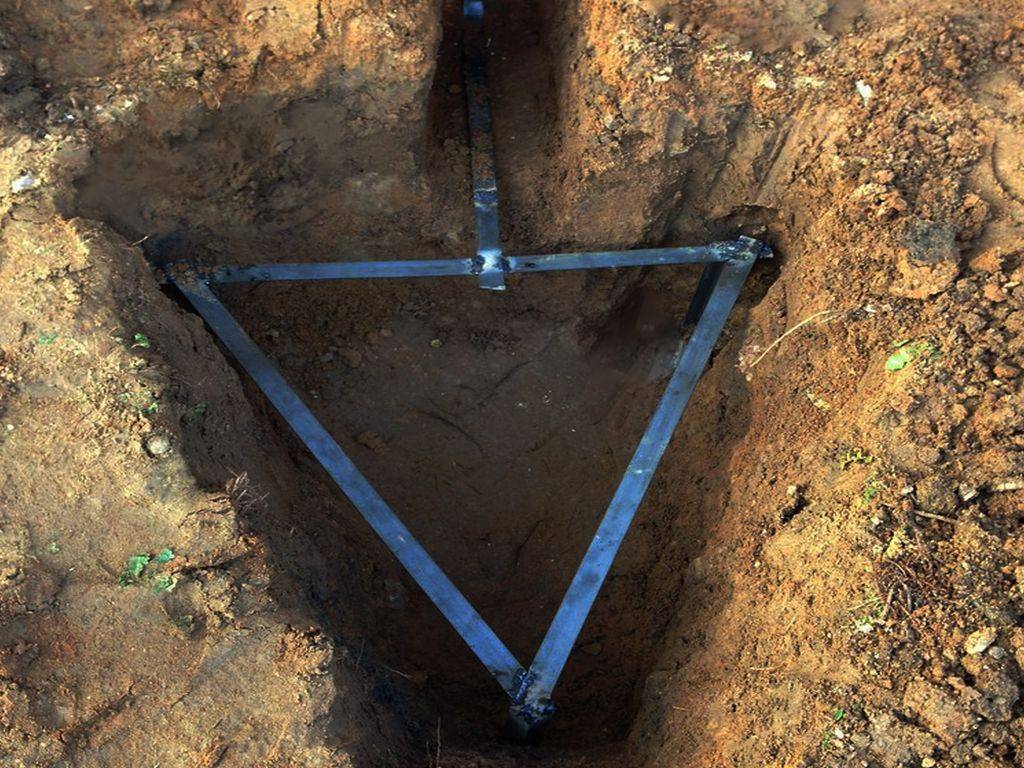

Оптимальной схемой признан равносторонний треугольник, предпочтение отдается длинным опорам максимально отдаленным друг от друга.

Монтаж такого устройства заземления осуществляется с помощью:

  • вибрационных молотов, используемых при забивке трубного, углового или профилированного проката;
  • ручных инструментов (кувалды или зажимов);
  • сверлильных устройств с зажимами, оптимальными при необходимости ввинчивания круглых стержней.

К преимуществам традиционного способа обустройства защитного заземления относят сравнительно низкую смету, простоту монтажа и возможность самостоятельного выполнения работ. Минусы связаны с близостью к нулевому уровню и заложением сварных конструкций в землю, способ считается недостаточно надежным и безопасным.

Отдельные требования выдвигаются к месту расположения электродов, чем меньше на этом участке будут находиться люди, тем лучше. Оптимальной признана северная (теневая) сторона, как более сырая.

Глубинный способ монтажа предполагает закладку вертикальных электродов (модулей) на глубину до 15-30 м. Сварные соединения отсутствуют, элементы длиной около 1,5 м соединяются резьбовыми муфтами с токопроводящей смазкой и углубляются с помощью вибрационных молотов с энергией удара до 20-25 Дж.

Конфигурация заземлителя зависит от параметров участка и типа объекта, для жилых домов одного стержня более чем достаточно.

К преимуществам этого способа относят заводское качество модулей, отсутствие трудоемких земляных работ и возможность устройства защитного заземления в подвалах или внутри периметра дома.

Монтаж проводится при любых погодных условиях (при желании и наличии оборудования – своими силами), единственным минусом считается дороговизна самого устройства. В ходе выполнения работ штыри берегут от загибания, резьбовые соединения периодически подкручиваются.

Потребность в альтернативных вариантах и дополнительных мерах возникает при устройстве заземления на скалистых, выщелоченных или сухих участках. При невозможности снижения удельного сопротивления почв или закладки вертикальных стержней длиной более 1 мм разумной альтернативой признано электролитическое заземление.

Суть данного способа заключается в размещении рядом с объектом L-образного перфорированного заземлителя, заполненного смесью минеральных солей.

Присоединение к остальным элементам происходит по стандартной схеме, ориентировочный срок службы системы составляет 50 лет. Соли обновляются раз в 10 лет, к минусам способа относят дороговизну и отрицательное влияние минералов на фундаментные конструкции. Но на участках с вечной мерзлотой этот способ считается более выгодным, чем закладка стержней до глубины незамерзающих водоемов или монтаж сложных конструкций.

Расчёт контура заземления

Традиционно электроды заземления располагаются в линию, но существуют и другие варианты: треугольник, квадрат и пр. А контуром устройство заземления иногда называют потому, что их располагали по периметру здания, опоясывали связью с несколькими вводами на внутренний контур – стальную полосу уже внутри здания. Поэтому контур – историческое название.

Но совсем необязательно окружать дом полностью, достаточно выбрать направление при линейном размещении электродов или определить площадь для какого-либо «кустового» варианта, где нет помех, не планируются земляные работы

Важно удобное расположение, чтоб избежать сложностей при вводе в распределительный щит

Для расчётов применяется многоуровневая схема, просто параметров материалов и значений сопротивлений для конечного результата недостаточно. Некоторые из них элементарно зависят от конкретной ситуации. Например, от выбора материалов. Из чего делать? Из того что в наличии, чтобы меньше докупать. Если сразу ориентироваться «через магазин» – то исходить из условий цена-качество. Главное, чтобы материал и параметры для каждого элемента заземляющего устройства соответствовали приведённым в таблице значениям. Если заземляющее устройство собирается не из комплекта-конструктора, а из более доступных материалов, то далее нужно задаться:

  • Глубиной погружения электродов заземления. Их длина должна иметь разумные пределы. Не меньше глубины промерзания грунта, но и соразмерно подручным средствам для забивания.
  • Расстоянием между ними. Оно должно быть кратным их длине, чтоб иметь возможность применить к расчётам коэффициенты взаимного влияния – экранирования.
  • Количеством электродов. Хотя в расчёт нужно заложить не только количество, но и длину полосы, которая их соединяет, ввод в дом.

То есть по сути контур полностью формируется, а после рассчитывается его сопротивление. Если оно соответствует нормам, то принимаем эти параметры для изготовления устройства. Если нет меняем некоторые, для улучшения характеристик.

Имея такие исходные данные, в первую очередь считаем сопротивление одиночных электродов заземления.

При всей своей сложности, формулы для разных типов заземлителей тоже разные: свои для круглого сечения, уголка и полосы. Также для расчёта придется выбрать коэффициенты взаимного влияния электродов, соответствующие исходным данным. После этого подставляем значения в общую формулу:

  • Где Rг – расчётное сопротивление горизонтального заземлителя.
  • Rв – расчётное сопротивление вертикального заземлителя.
  • Nв – количество вертикальных заземлителей.
  • nг – коэффициент экранирования горизонтальных заземлителей.
  • nв – коэффициент экранирования вертикальных заземлителей.

Считаем сопротивление заземляющего устройства. Если результат не устраивает, можно что-то изменить в исходных данных. Например, добавить или наоборот убрать лишние электроды заземления. Но, как только меняется их количество или длина, автоматически меняется либо длина горизонтальной связи, либо коэффициент взаимного влияния, или всё вместе. Дополнительно может измениться расстояние между электродами, для соблюдения кратности длине. Поэтому весь расчёт начинается с начала. Как видно процесс сравнительно непростой.

Однако можно воспользоваться онлайн калькуляторами. А для убеждения в правильности расчёта сравнить показатели нескольких. Тем более, что уже имеется представление: что, как и зачем, а это уже преимущество. После расчётов можно переходить непосредственно к монтажу.

Как сделать монтаж контура заземления самостоятельно

Монтаж заземления можно сделать своими руками. Все шаги будут описаны ниже.

Выбираем место

Оно должно находиться в той части участка возле дома, куда не заходит человек без острой необходимости и домашние животные. Контур располагается не ближе 1 м от фундамента постройки. Лучше, если этот участок будет огорожен невысокой изгородью. На земле отмечаются все точки нахождения электродов. Обычно строится правильный, равнобедренный треугольник.

Земляные работы

Вдоль всей разметки копается траншея глубиной 0,5-0,6 м. Аналогичная траншея роется по ходу укладки шины, соединяющей контур с вводным электрошкафом.

Собираем конструкцию

Вначале, согласно схемы вбиваются штыри на заданную глубину (обычно 2-2,5 м). К вершинам стержней приваривается металлосвязь. Одна полоса приваривается к крайнему электроду (вершине треугольника) и укладывается в траншею, идущую к дому.

Ввод в дом

Шина от контура вводится во входной электрощит. На конце сверлится отверстие для болтового соединения. Сюда присоединяется соответствующая жила кабеля. При TN-C-S-системе шина соединяется с шиной-расщепителем.

Проверка и контроль

Контроль проводится путем измерения электрического сопротивления всего контура. Оно не должно превышать нормируемые показатели.

Часто используется простой способ проверки. Присоединяется лампа накаливания мощностью 100-150 Вт – один конец на фазу, второй – на заземление. Четкое сияние ее указывает на качественный монтаж. При тусклом горении необходимо проверить качество стыков. Если лампа не горит, то сборка проведена неправильно.

Watch this video on YouTube
