Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

Рис. 2: подключение УЗО в разветвленной однофазной двухпроводной системе

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

Схема подключения УЗО: в однофазной и трехфазной сети с заземлением и без заземления

Уже много лет прекрасно используется всеми известное защитное устройство УЗО (устройство защитного отключения). Такое устройство обеспечивает надежную защиту по электробезопасности частных домов и квартир от утечек тока.

Свою функцию устройство выполняет только тогда, когда используется заземляющий проводник. Если его нет, то использование такого устройства теряет какой-либо смысл. Без заземления устройство защитного отключения не ощутит утечку тока на корпус какого-нибудь электроприбора при поломки и тем самым не отключится и не прекратит подачу напряжения в линии.

Устанавливаются они, как на вводе в дом или квартиру, так и на отдельные линии отведенного участка электрической сети, если это требуется.

Так как они устанавливаются в 1-но фазных и 3-х фазных сетях, конструктивно они отличаются количеством полюсов присоединения проводов.

Устройство защитного отключения защитит вашу электропроводку от токов утечки, но никак не защитит от перегрузки в сети и короткого замыкания (КЗ). Поэтому предусматривается совместное использование устройства с автоматическим выключателем.

Ниже вы увидите схемы подключения устройств защитного отключения в однофазной и трехфазной цепи в системе TN – С и TN – С – S.

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

  • В случае замыкания в проводке УЗО защищает помещение от возгорания.
  • В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
  • А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

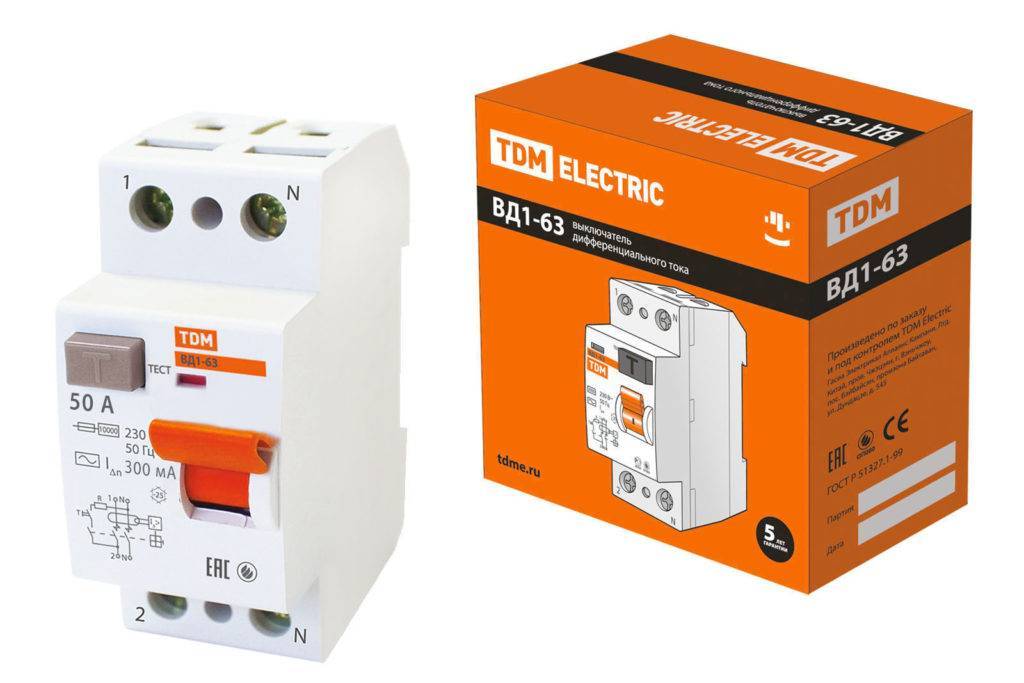

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

  • Серийный заводской номер аппарата, фирма производитель.
  • Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.
  • Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.
  • Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
  • Значение напряжения работающего УЗО составляет 220 или 380 В.
  • На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.
  • Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.

Пример обозначений:

Пример обозначения основных характеристик устройства

Обзор схем

Монтаж четырехполюсного модуля УЗО построен на таком же принципе, как для двухполюсного устройства, применяемого в однофазных электросетях. Производитель прилагает к изделию паспорт, где показана наиболее часто встречающаяся схема подключения устройства защитного отключения к трехфазной сети с использованием нейтрали. Для удобства монтажа схема подключения показана на корпусе модуля и выглядит следующим образом:

Монтажная схема подключения четырехполюсного УЗО к трем фазам проста и доступна человеку, не обладающему квалификацией электромонтажника. К четырем входным клеммам аппарата подключаются 3 фазы питающей электросети 380 вольт и нулевой рабочий проводник.

Проводники, выходящие с четырех выходных клемм, подключаются к распределительной сети дома, квартиры, дачи или гаража. С учетом того, что 3 фазы (А, В, С) подают электричество на приборы, рассчитанные на 380 вольт, а каждая отдельно взятая фаза в сочетании с нулевым проводом N обеспечивает электропитанием группы однофазных потребителей 220 вольт. Трехфазную сеть 380 вольт можно подключить к электродвигателю насоса, компрессора, бетономешалки, к токарному станку или сварочному аппарату. Дальнейшее подключение к одной фазе производится через автоматические выключатели .

Для защиты от токов утечек в сети 220 вольт необходимо предусмотреть подключение однофазных УЗО или дифференциальных автоматов. Обычно эти аппараты защиты устанавливаются в местах насыщенных электроприборами, а также в помещениях с повышенным влагосодержанием: в кухне или мастерской, в бане или ванной комнате. Для удобства проведения электромонтажных работ, ремонта и обслуживания проводник нейтрали N целесообразно вывести на нулевую шину, расположенную в распределительном щите, как показано на схеме ниже:

Модуль трехфазного УЗО монтируются в щите вводного устройства на din-рейке. так же, как и автоматы, оборудован быстросъемным крепежом. Подключение происходит после счетчика. Один трехфазный аппарат защиты от токов утечек можно использовать для защиты сразу трех однофазных сетей.

Прежде чем произвести подключение в доме четырехполюсного УЗО необходимо учесть систему заземления электросети, по которой к нему поступает электроэнергия. Однофазные аппараты могут сохранять работоспособность при подключении к электросети 220 В, как с заземлением, так и без заземления. Работа трехфазного аппарата защиты от утечек разрешена только в сетях с системой tn-s, предусматривающей нулевой рабочий и нулевой защитный проводник.

Как правило, основная часть электрических сетей отечественного жилого фонда работает в устаревшей системе tn-c, в которой нет PE проводника. Работа трехфазных УЗО в системе tn-c категорически запрещена. В этом случае ПУЭ разрешает использование трехфазных аппаратов, только если предусмотрено заземление дома. Для того чтобы произвести установку этого устройства и обеспечить защиту проводки дома от возгорания, которое может произойти в результате токовой утечки, необходимо обустроить заземляющий контур, что обеспечит переход на систему tn-c-s.

Напоследок рекомендуем ознакомиться на видео еще с одной схемой монтажа УЗО на 380 В, без нулевого провода:

Вот мы и рассмотрели возможные схемы подключения трехфазного УЗО к сети. Как вы видите, подключить защитный аппарат можно различными способами, все зависит от условий применения.

Будет полезно прочитать:

Схемы подключения УЗО в трехфазной сети

Городское жилье, как правило, питается от трехпроводной однофазной сети. В предыдущем разделе было рассказано, как подключить УЗО в квартире.

Загородные дома и домовладения часто потребляют намного больше электроэнергии. Их часто подключают к трехфазной сети. В загородном доме могут применяться электрические отопительные котлы, мощные водонагреватели для горячего водоснабжения. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения.

Многие мощные нагрузки рассчитаны на напряжение 380 В. Для их питания должна использоваться проводка, состоящая из пяти проводников — трех фазных, нулевого и провода защитного заземления. Во многих местах эксплуатируются устаревшие четырехпроводные сети, в которых отсутствует отдельный заземляющий проводник. В этом случае для применения трехфазного УЗО хозяевам приходится самим изготавливать заземляющий контур и прокладывать сеть заземления.

При наличии заземления установка УЗО в трехфазной сети ничем не отличается от подключения однофазных устройств защитного заземления. Схемы подключения и критерии выбора аппаратов защиты остаются прежними.

В случае если есть значение мощности трехфазной нагрузки, питающейся от сети 380 В, номинальный ток можно рассчитать по формуле:

I = P /1,73 U,

где I — номинальный ток; P — мощность трехфазной нагрузки; U — напряжение трехфазной сети.

Watch this video on YouTube

Подключение УЗО в электрическую цепь квартиры

Монтаж данной защитной системы в единую цепь жилой квартиры является довольно простой процедурой. которую можно осуществить самостоятельно. Установка происходит через специальную DIN-рейку, которая может быть изначально встроена в распределительный электрощит или иметь отдельное расположение.

Этот элемент оснащен отверстиями с перфорацией, которые предназначены для соединения с тыльными защелками автомата. Клеммы, находящиеся на нижней и верхней части УЗО, имеют маркировку N и L, обозначающую нуль и фазу соответственно.

Для правильного подключения необходимо производить его в соответствии со следующей инструкцией:

  1. Первоначально нужно соединить вводный автомат с силовым кабелем, идущим от наружной электросети. Выбор этого прибора осуществляется в зависимости от показателя максимального тока и общих нагрузок на сеть.
  2. После вводного автомата подключается электросчетчик, который необходим для регистрации затрат энергии, также он будет отвечать за обеспечение УЗО необходимым напряжением.
  3. Установка самого защитного механизма. Правильное подключение подразумевает подсоединение силового кабеля в верхней части, а кабель нагрузки снизу прибора. Верхние клеммы предназначены для подключения нуля и фазы, которые идут от электросчетчика.
  4. Дополнительно требуется соединение фаз и нулей обоих приборов: L/ к L, N/ к N, чтобы обеспечить работоспособность схемы.
  5. Фаза защитного устройства должна быть подключена к фазе автомата, а ноль прибора соединен с нейтралью, после чего процесс можно считать завершенным.

Схемы подключения УЗО в однофазной сети

Промышленность выпускает устройства защитного отключения, предназначенные для работы в однофазной или трехфазной сети. Однофазные аппараты имеют 2 полюса, трехфазные — 4. В отличие от автоматических выключателей, к отключающим устройствам кроме фазных проводов обязательно подключаются нулевые проводники. Клеммы, к которым присоединяются нулевые жилы, обозначаются латинской буквой N.

Для защиты людей от поражения электрическим током чаще всего используют УЗО, реагирующие на токи утечки 30 мА. В сырых помещениях, подвалах, детских комнатах применяют аппараты, настроенные на 10 мА. Отключающие устройства, предназначенные для предотвращения пожаров, имеют порог срабатывания 100 мА и выше.

Кроме порога срабатывания защитное устройство характеризуется номинальной коммутационной способностью. Под этим термином подразумевают максимальный ток, который отключающий аппарат может выдерживать неограниченное количество времени.

Watch this video on YouTube

Важным условием надежного функционирования защиты от токов утечки является заземление металлических корпусов электрических аппаратов. Заземление TN может выполняться отдельным проводом или через заземляющий контакт сетевой розетки.

На практике применяют два способа включения устройств защитного отключения в электрическую цепь:

  • схема подключения УЗО с индивидуальной защитой;
  • схема групповой защиты потребителей.

Первый способ включения чаще всего используют для защиты мощных потребителей электроэнергии. Его можно применить для электрических плит, стиральных машин, кондиционеров, электрических отопительных котлов или водонагревателей.

Индивидуальная защита предусматривает одновременное подключение УЗО и автомата, схема представляет собой последовательное соединение двух защитных аппаратов. Их можно разместить в отдельном боксе в непосредственной близости от электроприемника. Выбор отключающего устройства осуществляется по номинальному и дифференциальному току. Будет лучше, если номинальная отключающая способность защитного аппарата окажется на ступень больше номинала автоматического выключателя.

При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. В этом случае выключатели подключают к выходу устройства защиты от токов утечки. Подключение УЗО по групповой схеме уменьшает затраты и экономит место в распределительных щитах.

В однофазной сети подключение одного УЗО для нескольких потребителей требует расчета номинального тока защитного аппарата. Его нагрузочная способность должна быть равна или превышать сумму номиналов подключенных автоматических выключателей. Выбор порога срабатывания дифференциальной защиты определяется ее назначением и категорией опасности помещений. Защитный аппарат может подключаться в щитке на лестничной клетке или в распределительном щитке внутри квартиры.

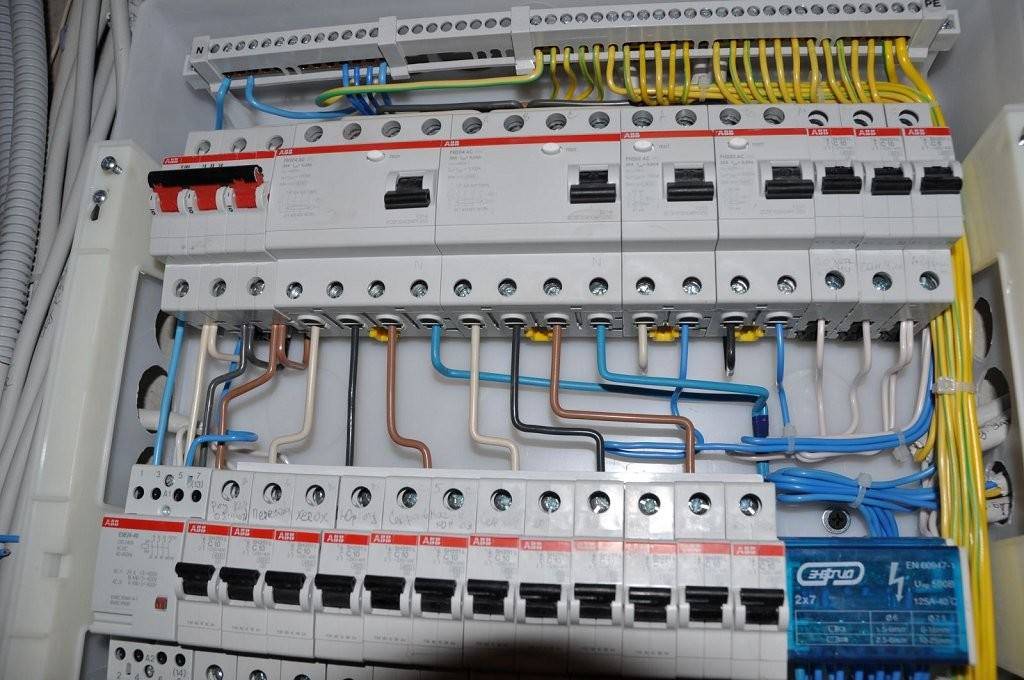

Схема подключения УЗО и автоматов в квартире, индивидуальная или групповая, должна соответствовать требованиям ПУЭ (Правил устройства электроустановок). Правила однозначно предписывают заземлять электроустановки, защищаемые УЗО. Несоблюдение этого условия является грубым нарушением и может привести к негативным последствиям.

Как работает УЗО с заземлением

Старый жилой фонд еще живет по старым законам, где заземляющие контуры так и не проведены.

То есть, как подключить УЗО без заземления ясно, одна линия фазная, другая нейтраль, остаётся правильно выбрать контуры, которые будет контролировать это УЗО в данном примере — все контуры, вплоть до лампочек. Суммарный магнитный поток магнитопровода Фс равен нулю. Такой монтаж при дальнейшей эксплуатации электроприборов дает надежную защиту от поражения человека электротоком и пожара в помещении.

Допустим, что к щитку подключена цепь, питающая электрический водонагреватель в ванной.

Подключение к нейтральному проводу УЗО заземляющих проводников розеток также является ошибкой. Дифференциальный автомат совмещает его функции и защиту.

Статья по теме: Энергетический паспорт промышленного предприятия

Разновидности электрических сетей

В старых же домах, построенных еще во времена СССР, до сих пор используются двухпроводные сети, без проводника заземления. При наличии заземления срабатывание происходит практически мгновенно. Немного обжившись, решил заглянуть в щиток, который расположен на лестничной площадке ни какой защиты в виде УЗО или дифавтоматов в моем направлении не было, стояли только пакетный выключатель на 40 А, счетчик и два новых автомата по 16 А.

По этой причине рекомендуется обязательная установка устройства защиты на участок сети с ним. Просмотров: Разница лишь в технических параметрах оборудования.

Величина напряжения трехфазного тока В, а на однофазном приборе Для объективного понимания схемы подключения УЗО в трёхфазной цепи приведена схема — пример. Остальные участки будут работать в обычном режиме. Из аппаратов защиты в этой цепи установлен только автоматический выключатель, который защищает цепь от токов перегрузки и КЗ. Данное оборудование не имеет отношения к функциям заземляющих конструкций, поэтому его можно подключать к любой сети.

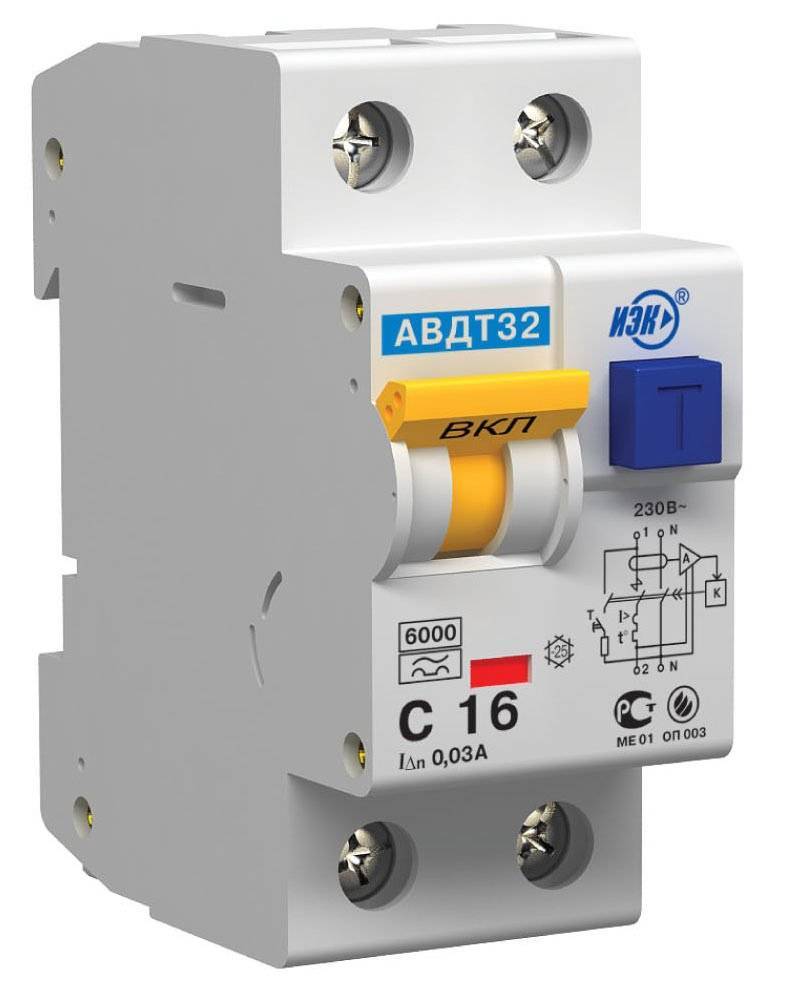

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

Правила подключения

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

Установка дифавтомата с четырьмя полюсами необходима при наличии трехфазной электросети, где напряжение будет 380 В. В остальном, способ подключения не имеет принципиальных отличий. Разница в том, что трехфазный аппарат имеет внушительный размер, а значит, требует больше места. Обуславливается это потребностью установки вспомогательного блока дифференциальной защиты.

Существуют определенные типы защитных устройств, где имеется маркировка 230/400 В. Особенность их в том, что они предназначаются для сетей как с одной, так и с тремя фазами.

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Схема подключения дифференциального автоматаСхема подключения дифференциального автомата

Вводной автомат

Дифавтомат при таком подключении необходимо закрепить на вводе проводки. Схема подсоединения получила характерное название потому, что предполагает защиту разных групп потребителей и ветвей.

При выборе устройства для этой схемы необходимо брать в расчет все критерии линии, особенно степень потребляемой мощности. Такой метод подключения аппарата защиты имеет множество преимуществ:

  • экономия средств на покупку оборудования, ведь на целую электросеть, устанавливается только одно УЗО;
  • отсутствие необходимости приобретения габаритного щитка (устройство имеет минимальный размер).

Подключение вводного автомата на несколько энергопотребителей

Тем не менее, такая электросхема имеет и некоторые недостатки:

  • при наличии перебоев с работой системы защиты, отключается подача электроэнергии на квартиру или частый дом, а не на отдельные линии;
  • опять же, в случае неисправностей придется потратить много времени и сил для того, чтобы найти неработоспособное ответвление. Кроме того, придется искать причину возникновения сбоя.

Правила подключения

При подключении УЗО необходимо следовать следующим правилам:

  1. Устройство всегда должно устанавливаться после автоматических выключателей, так как оно не защищено от превышения током максимальных значений;
  2. Автоматические выключатели в цепи должны быть меньшего номинала, так как время срабатывания предохранителей велико и тока может быть достаточно для вывода его из строя;
  3. Защищаемые УЗО линии должны быть подключены к нему, иначе защита не будет срабатывать.
  4. Подключать прибор только по обозначениям производителя, например, категорически нельзя менять вход и выход прибора. Это наверняка вызовет неисправность и дальнейшую его негодность.
  5. Следует проверять надежность всех соединений и исключить вероятное искрение, которое, в свою очередь, может вызвать пожар.
  6. Все соединительные проводники должны быть хорошо изолированы друг от друга, не должны иметь повреждений изоляции, следов окисления. При появлении очагов коррозии, в среде с повышенной влажностью, утечки через окислы будут вызывать постоянные срабатывания защиты. Это может повлечь серьезные неисправности в подключенных потребителях;
  7. Корпусы устанавливаемых элементов не должны иметь видимых повреждений и дефектов.

При появлении очагов коррозии, в среде с повышенной влажностью, утечки через окислы будут вызывать постоянные срабатывания защиты

Принцип действия УЗО

Очевидно, что при наличии утечки в цепи токи на её начальном (ввод фазы в квартиру) и конечном (выход нулевого провода из квартиры) участках будут отличаться. На сравнении этих токов и построен принцип работы УЗО: если будет обнаружено расхождение, прибор разъединит цепь. Но реализовать этот принцип можно двумя способами, поэтому и разновидностей УЗО на сегодняшний день существует две: электромеханическая и электронная.

Электромеханические УЗО

В электромеханическом устройстве защитного отключения имеется три катушки, две из которых являются рабочими, а третья — управляющей. Правильное название всей этой конструкции — дифференциальный трансформатор, при этом управляющая катушка играет в нём роль вторичной обмотки. Одна из рабочих катушек включается в фазу, другая — в нулевой провод, причём подключаются они так, чтобы токи в них протекали в разных направлениях.

Электромеханические защитные устройства основаны на сравнении магнитных полей, порождаемых токами в начале и конце цепи

Соответственно, магнитные поля, возбуждаемые токами в катушках, также окажутся разнонаправленными. При абсолютном равенстве токов векторная сумма силовых линий обоих полей будет равна нулю, то есть поля как бы будут взаимно уничтожаться.

Если же значения токов из-за утечки окажутся отличными (эта разница и называется дифференциальным током), то внутри УЗО возникнет какое-то остаточное электромагнитное поле, которое наведёт ЭДС в третьей — управляющей — катушке. Эта ЭДС приведёт в действие чувствительное поляризованное реле, которое и разъединит электрическую цепь.

Электронные устройства защитного отключения

В электронных УЗО помимо дифференциального трансформатора имеется плата с усилителем, выполненным на микросхеме или на транзисторах. Его задача состоит в усилении тока, возникающего в управляющей катушке (вторичная обмотка дифференциального трансформатора), который затем подаётся на отключающее реле. Наличие усилителя позволяет уменьшить мощность дифференциального трансформатора, а значит, и его размеры.

Электронное УЗО по внешнему виду мало чем отличается от электромеханического, но имеет другой принцип действия и более компактный корпус

В результате изделие становится более компактным и дешёвым. Но при этом у электронных УЗО появляется важная особенность: схема усилителя нуждается в электропитании, которое берётся из обслуживаемой цепи. То есть усилитель включается в данную цепь параллельно с другими нагрузками. Ниже мы покажем, как это обстоятельство влияет на надёжность прибора.

Общие выводы

Ознакомившись с принципом работы УЗО, можно сделать два важных вывода:

  1. УЗО не сработает, если человек коснулся одновременно находящегося под напряжением элемента и нулевого провода, то есть ток «пошёл» не в землю, а весь остался в цепи. Защиту на случай подобных происшествий ещё не придумали, так как их сложно распознать: параметры цепи будут такими же, как если бы в неё была включена обычная нагрузка.
  2. УЗО не защищает от коротких замыканий или превышения нагрузки. Поэтому в цепи помимо этого устройства обязательно следует устанавливать автоматический выключатель или предохранитель. Сегодня выпускаются приборы, в которых УЗО и выключатель-автомат совмещены. Подобные изделия называются автоматическими выключателями, которые управляются дифференциальным током (АВДТ), но в обиходе их называют проще — дифференциальные автоматы.
