Ввод электроэнергии

В новостройке, особенно если речь идёт о частном доме, часто нужно позаботится о вводе электроэнергии. Есть два варианта как это сделать:

1. Ввод от воздушной линии по воздуху.
2. Ввод кабеля под землёй.

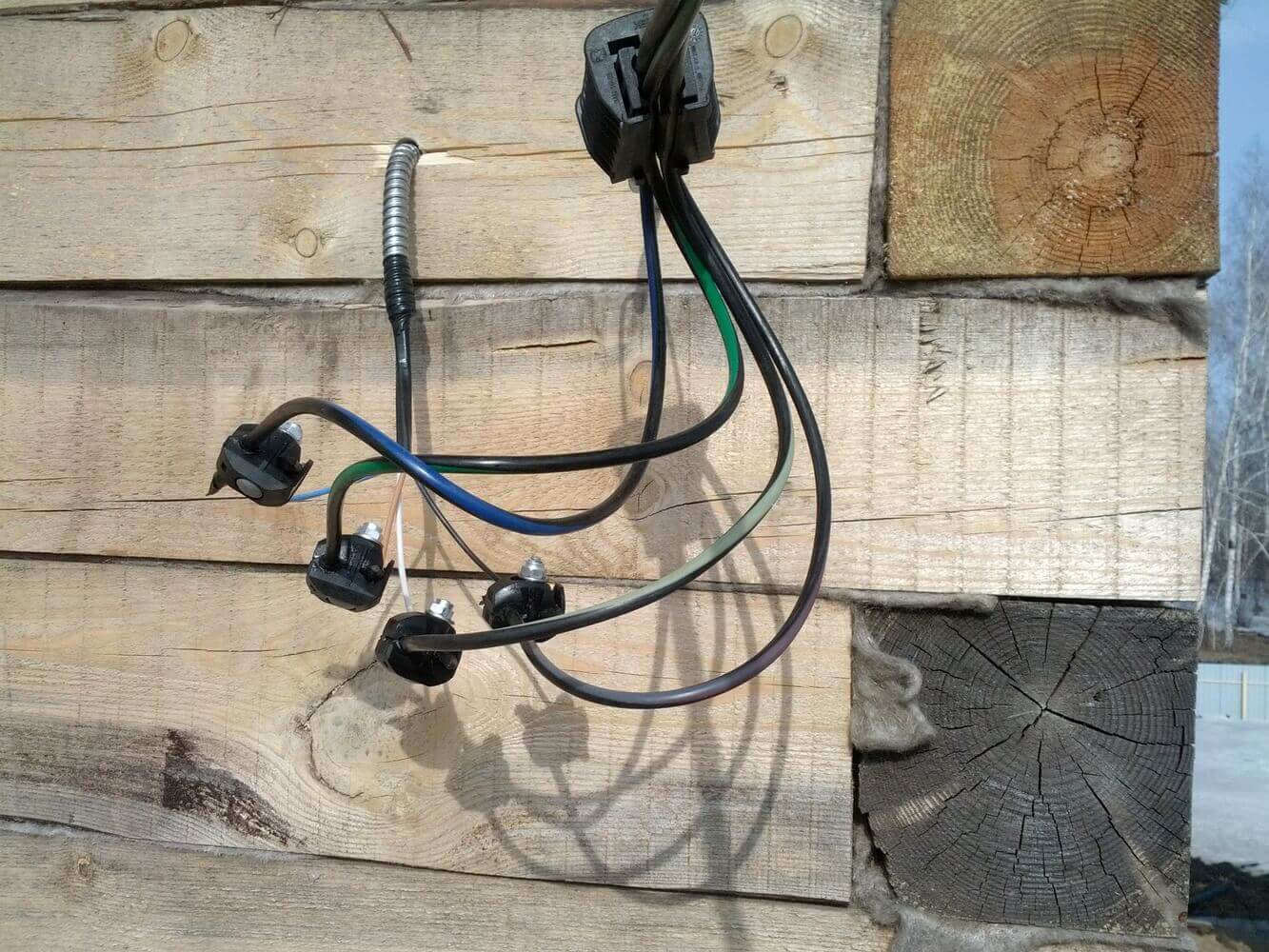

Что из материалов нужно подготовить для каждой из ситуаций? Ответвление от воздушной линии выполняется проводом СИП. Кроме самого провода понадобятся еще прокалывающие кабельные сжимы или так называемые орехи. С их помощью подключаются провода к линии без снятия напряжения.

Для подземного ввода нужен бронированный кабель ВБбШв или обычный кабель типа ВВГ, но тогда всю небронированную продукцию под землёй нужно прокладывать в ПНД-гофротрубе. Она защитит от повреждений в случае смещения грунтов и воздействия нагрузок в процессе эксплуатации.

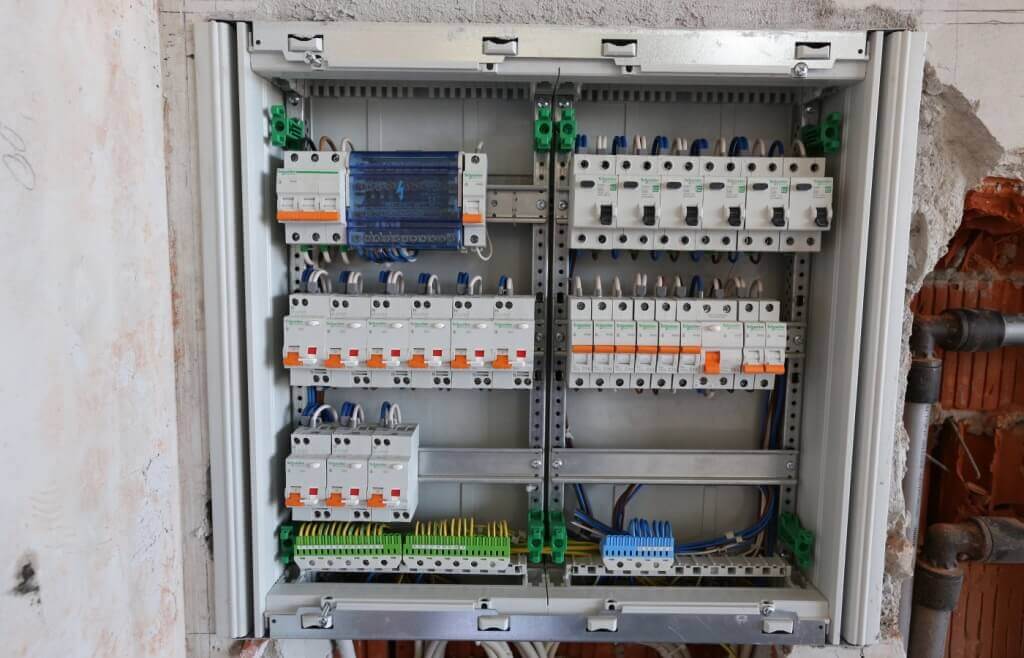

Дальнейший электромонтаж заключается в сборке электрощита. Современный вводной щит состоит из:

• Автоматических выключателей;
• УЗО;
• Реле напряжения и другой автоматики.

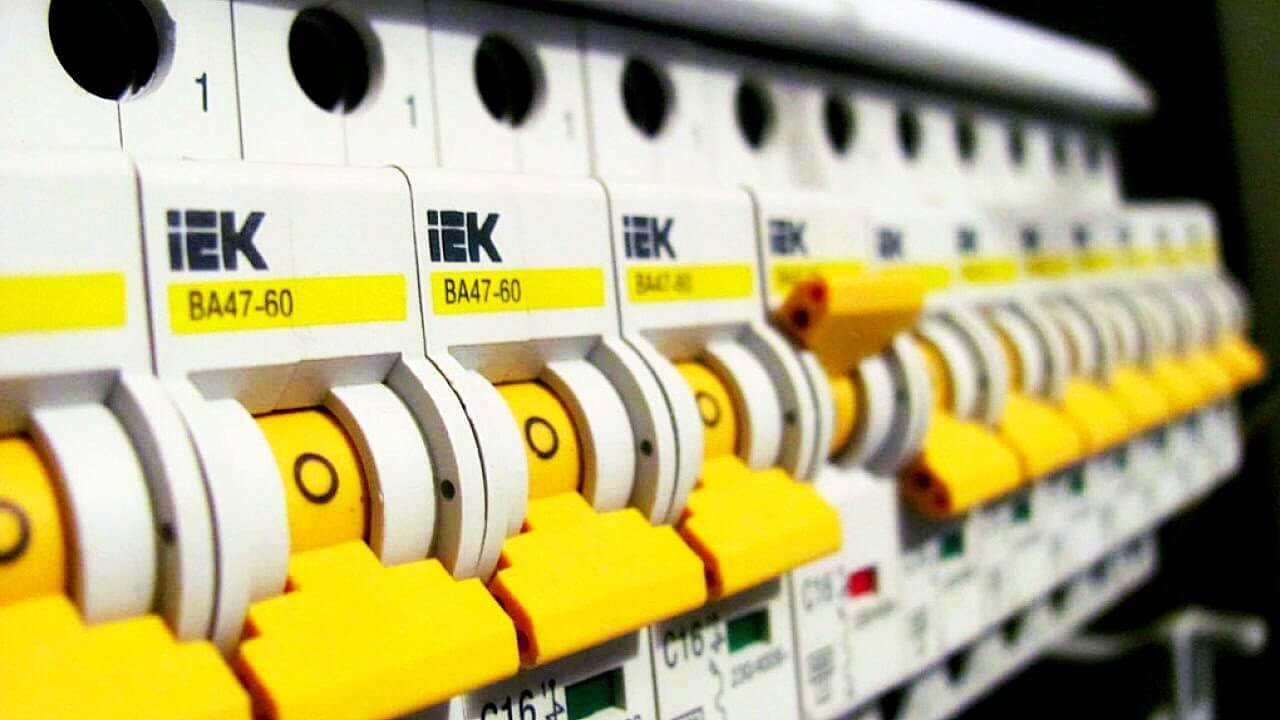

Иногда первые два пункта заменяют дифавтоматами. Все современные электроустановочные изделия устанавливаются на ДИН-рейку. По выбору производителей лидирующие позиции занимают компании:

• Schneider electric;
• ABB;
• Legrand.

Более бюджетным вариантом является продукция фирмы IEK, качество материалов этой компании вполне приемлемо, но по опыту многих электриков часто попадаются подделки.

Также стоит отметить, что большинство специалистов сходится во мнении, что из отечественных производителей можно выделить продукцию марки КЭАЗ.

План электропроводки

Допустим, у вас имеется квартира, в которой нужно начинать делать ремонт. Обычно ремонт состоит из нескольких частей:

• перепланировка (если необходимо);
• электротехнические работы;
• сантехнические работы;
• предмонтаж трасс кондиционирования;
• строительные работы: штукатурка, монтаж потолков;
• поклейка обоев, покраска;
• установка дверей, напольных покрытий;
• установка сантехнических изделий: умывальники, душевые и т.д.;
• монтаж электроустановочных изделий: розеток, выключателей, а также светильников.

Электрика в квартире обычно делается в первую очередь. Перед началом электромонтажных работ желательно иметь план электропроводки. В самом простом варианте он может быть выполнен от руки на листе бумаги. Возможно и обсуждение расположения электроточек непосредственно в самой квартире. Либо у вас имеется готовый дизайн-проект.

Примеры планов проводки, необходимых для начала электромонтажа:

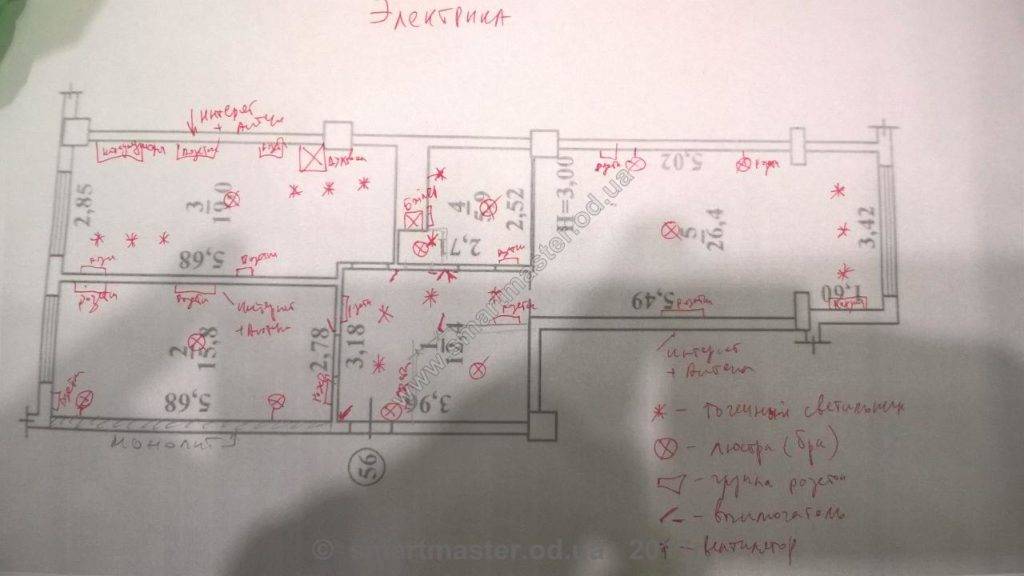

Пример плана электропроводки от одного из моих заказчиков

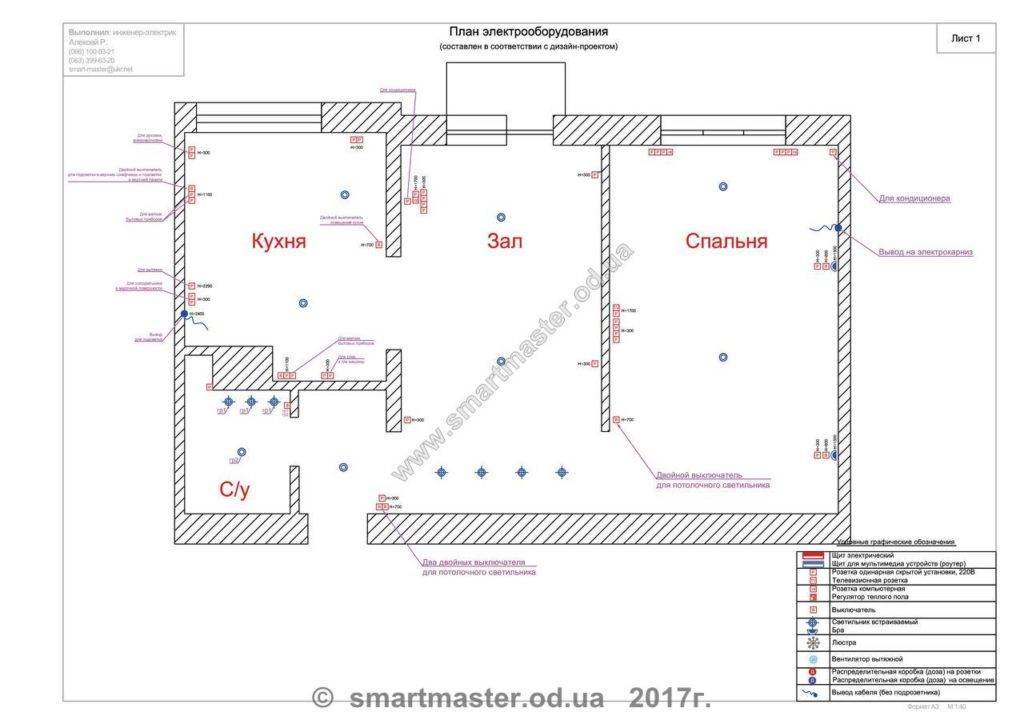

План электропроводки, выполненный мною с помощью компьютера

Средняя стоимость электромонтажных работ под ключ

Средняя стоимость электромонтажных работ под ключ, включающая в себя как черновой (штробление, монтаж кабеля, устройство ниш и подрозетников, монтаж и сборку электрощита), так и чистовой электромонтаж(установку светильников, розеток, выключателей): от 1000 рублей за кв. метр жилой площади за работу, и от 400 рублей за кв. метр жилой площади за материалы. Срок исполнения от 10 рабочих дней.

Указанная стоимость, включает в себя минимально 18-24 направлений от электрощита, сам электрощит встраивается в стену, 3 вида защиты — кабеля, от перегрузок и токов короткого замыкания, человека от поражения электрическим током, электроприборов от критически повышенного и пониженного напряжения. Кабель прокладывается по потолку, либо полу в гофротрубе, спуски(подъемы) заштрабливаются в стене до конечного устройства. Соединения кабеля преимущественно выполняются в углубленных подрозетниках. После чистовой отделки Мы выполним установку светильников, розеток и выключателей. Кабель, автоматика и комплектующие применяются исключительно изготовленные по ГОСТ от известных заводов производителей. Так же Вы получаете бесплатное гарантийное обслуживание по Договору в течение 5 лет. Цены на материалы приобретенные у наших поставщиков Вас так же приятно удивят. Средняя экономия составит 10-15% от стоимости материалов, если бы Вы приобретали все самостоятельно, при этом комплектацию, закупку и доставку мы берем на себя абсолютно бесплатно.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.
