Ошибки проводки в гофре: отличия, как выбрать, на улице и в доме

Что такое гофра и где она применяется

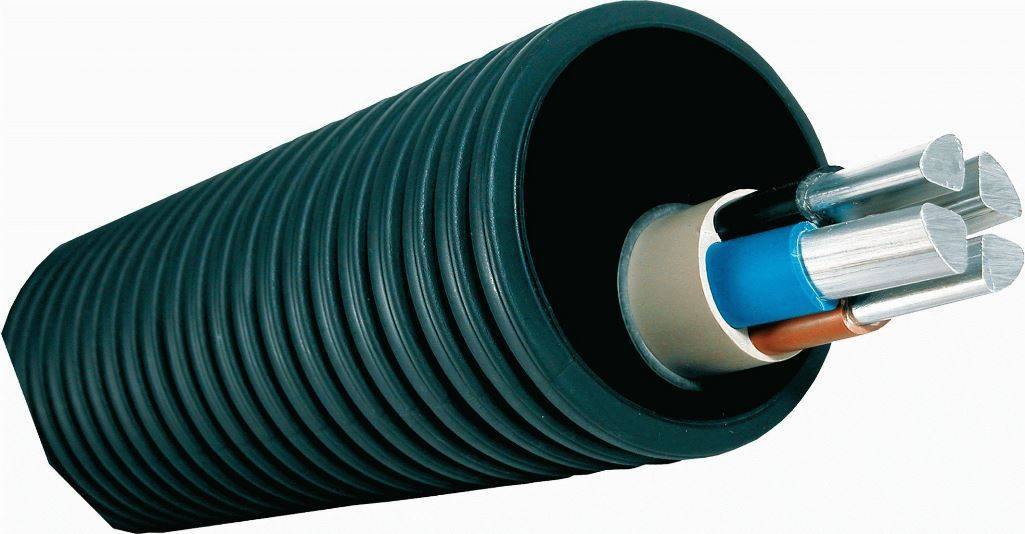

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка – это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

Как завести провод в шланг

Правильное соединение струны с устанавливаемым в гофру проводом

Работы рекомендуется выполнять вдвоем. Это обусловлено алгоритмом действий.

Извлечь конец проволоки (своеобразного тросика или струны) из шланга и соединить его с устанавливаемым кабелем. В обмотке провода проделывается отверстие, сквозь него просовывается тоненькая проволока и надежно фиксируется при помощи скручивания.
Разравнивается шланг по всей длине, лишь после этого можно приступать к заводу кабеля в гофру.
Один рабочий крепко держит конец трубы, с которого происходит завод кабеля, а второй вытягивает проволоку с обратной стороны. Этот подход позволяет эффективно проталкивать провод.
Полностью протянутый провод нужно примотать к трубе, чтобы предупредить смещение конструкций относительно друг друга.

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

При диаметре 16 помещается 3 кабеля.
Если он равен 20, поместится 4-5.
Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Будет интересно прочитать:

Как провести электропроводку в деревянном доме
Набор инструментов электрика
Способы крепления кабеля к стене

Протяжка для проводов: свойства гофры

Гофрированная труба представляет собой последовательные кольца нескольких размеров: широкие и плотные кольца чередуются с узкими и более тонкими. Вдоль трубы находится гребенка, имеющая прямоугольные выступы. Плотные внешние кольца способствуют надежности трубы, если на нее производится сильная поперечная нагрузка.

Подобрать протяжку проводов можно самостоятельно или с помощью профессионального мастера. Для работы с электротехникой трубы изготовляют из поливинилхлорида, полиэтилена или пропилена. Главное свойство гофры – защита провода от воспламенения.

Свойства гофры:

Имеет низкую степень воспламеняемости. Если провод возгорается, то гофра имеет эффект самозатухания.
Труба защищает кабель от возможных механических повреждений.
Труба имеет изоляционные свойства, которые обеспечивают жильцам безопасное нахождение в помещении.
С помощью трубы можно противостоять различным механическим воздействиям.

ПНД трубы выдерживают температуру воздействия от минус 25 до плюс 90 градусов по Цельсию. Чтобы вставить шнур в трубу правильно, необходимо правильно подобрать размер трубы. Сколько прослужит труба, зависит от качества материалов, правильности монтажа проводки и бережности эксплуатации.

Прокладка кабеля в гофре: 5 советов

Гофру используют для того, чтобы проложить кабель по полу, стенам и потолку. Для этого можно выбрать как закрытый, так и открытый тип проводки. Гофра – это гофрированные поливинилхлоридные или металлические трубы. Внутри трубы находится проволока из металла. Именно с ее помощью кабель можно засунуть в трубу.

Гофрированная труба подходит для прокладки в кабеля в квартирах и домах, административных зданиях и промышленных помещениях. Гофра обладает дополнительными изоляционными свойствами. Материал способен к замозатуханию, что значительно снижает возможность самовозгорания, если возникнет короткое замыкание. Специальная смазка поможет держать гофру в рабочем состоянии.

Советы по прокладке кабеля:

Поливинилхлоридная гофра подходит для внутренней укладки кабеля. Материла очень чувствителен к воздействию солнечного света, температуры и влажности. Для внешней прокладки используют специальную гофру.
Чтобы начать работу, из трубы нужно протащить немного проволоки.
В обмотке кабеля нужно сделать не слишком большое отверстие, просунуть в него проволоку и хорошо скрутить ее.
Трубу следует хорошо разровнять. Делать это лучше с напарником. Одновременно нужно держать дальний конец трубы и выполнять протягивание кабеля, освобождая гофру от стальной проволоки.
Для надежного закрепления проводов необходимо плотно соединить между собой гофру и кабель при помощи изоленты.

По окончании работ гофру крепят к стене. Лучше всего для этого использовать клипсы-зажимы. Их диаметр следует тщательно подобрать, учитывая сечение труб. Этот способ распространен при прокладке кабеля, если в квартире установлены подвесные потолки или гипсокартонные перегородки. Для укладки гофры под стяжку из бетона используют усиленные материалы, способные выдерживать нагрузки.

Какую гофру выбрать для проводки

Тем, кто решил провести работы по укладке кабеля в гофру самостоятельно, нужно знать, какие виды гофры существуют и как их выбирать. Так как главная функция гофры защитная, необходимо правильно подобрать материал: он должен быть качественным

Также важно правильно определить, какой вид гофры нужен для конкретной работы с электропроводкой

Материал должен быть самозатухающим, гибким и желательно гидроизоляционным. Если прокладку выполняют по дереву, то по всем правилам гофра должна быть термостойкой. Установка такого металлорукава будет иметь довольно высокую стоимость.

Виды материалов:

ПВХ. Поливинилхлорид имеет свойство самозатухать, что значительно увеличивает уровень защиты.
ПНД. Полиэтилен низкого давления обладает хорошей гибкостью.
ПВД. Полиэтилен высокого давления используют, чтобы проложить скрытую проводку

Важно, что материалы, в которых ведется проводка, не были подвержены горению.
ПП. Пластиковый тип гофры используют, чтобы произвести затягивание кабеля в каналы для электропроводов.

Использование полиамида целесообразна при необходимости надежной гидроизоляции. В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд.
