СИП – это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 35 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с использованием алюминия.

Соединение с медной проводкой

Соединение СИП с медным кабелем напрямую невозможно, так как алюминиевое изделие имеет повышенную окисляемость, связанную с образованием плёнки, обладающей повышенным сопротивлением. Медная проводка не столь сильно подвержена данному воздействию, а возникающая плёнка характеризуется пониженным сопротивлением. Прямое соединение через окисную плёнку снижает проводимость тока и значительно влияет на качество проводки.

Таким образом, соединение провода СИП с кабелем из меди требует применения клеммных соединителей в условиях помещения и зажимов с защитной пастой в открытой атмосфере, также могут задействоваться изолированные соединения. Зажимы бывают двух типов: анкерные клиновые; ответвляющие. Первая разновидность используется при концевом креплении ответвлённой от магистрали проводки с абонентом. Второй тип позволяет соединять магистральные самонесущие провода с изолированными кабелями в ответвлённых линиях. Если изделие, соединяемое с самонесущей проводкой, имеет секторы или круглые жилы, потребуется использовать арматуру – гильзы.

Соединение СИП с медным кабелем посредством гильз предполагает округление секторной жилы. Арматура представляет собой трубку из алюминия, внутри обработанную контактной смазкой. Обжатие будет выполняться с задействованием пресса, оборудованного шестигранной матрицей, ориентироваться надо на зоны обжатия, нанесённые на гильзы.

Изоляция будет восстанавливаться термоусаживаемыми трубками, имеющими герметизирующий подслой. Потребуется обязательно выполнить дополнительную защиту соединения, для чего подходит кабельная термоусаживаемая перчатка. Есть два варианта такого изделия: E2R –две жилы; E4R – четыре жилы. Перчатка защищается от ультрафиолетового излучения и имеет герметизирующий внутренний слой. Соединение провода СИП с кабелем должно выполнять тщательно с защитой центрального проводного элемента и мест разъединения изоляции.

Использование термоусаживаемых муфт

Можно выполнять соединение, используя муфты (Рис. 1). Переходные приспособления подходят для работы с кабелями, имеющими пластмассовую изоляцию, они могут использоваться на фасадах зданий и воздушных линиях. Изделия имеют следующую комплектацию:

  • изоляционные термоусаживаемые трубки;
  • изоляционная перчатка;
  • бронированная система заземления;
  • болтовые соединители.

Соединение при помощи переходных муфт (Рис. 2) выполняется по определённой системе. Предусмотрено восстановление полиэтиленового полупроводящего изоляционного слоя, для чего используется, выравнивающая электрическое напряжение трубка. Восстановление кабельного экрана осуществляется проводом-перемычкой и лентой, после чего наносится термический плавкий клей, обеспечивающий герметичность муфты.

Соединение при помощи переходных муфт. имеющих гильзы или болтовые соединители выполняется по-разному, определяющим фактором является материал изоляции кабельных жил. Однако принцип установки на провод одинаков, предполагается термоусаживание трубки, обеспечиваемое сшитым полиолефином. Имея дело с пластмассовыми изделиями, жилы будут скрепиться, болтовыми соединениями. Соединение провода СИП с кабелем выполняется в соответствии с установленными правилами, выполнение которых обязательно.

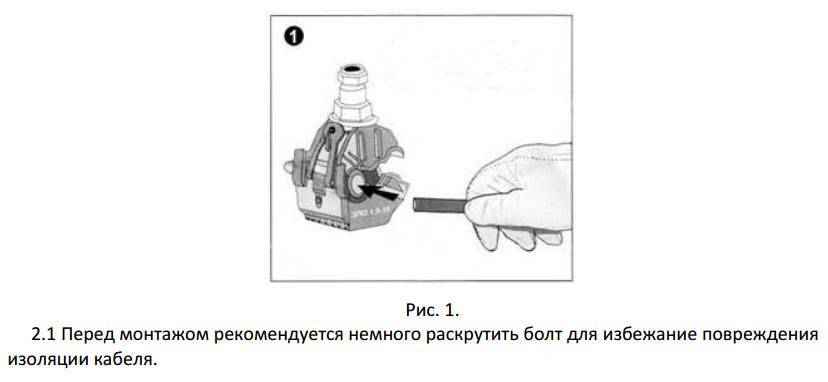

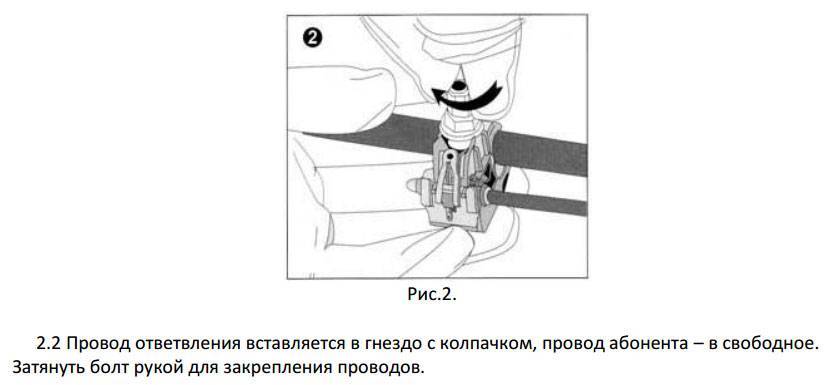

Последовательность монтажа

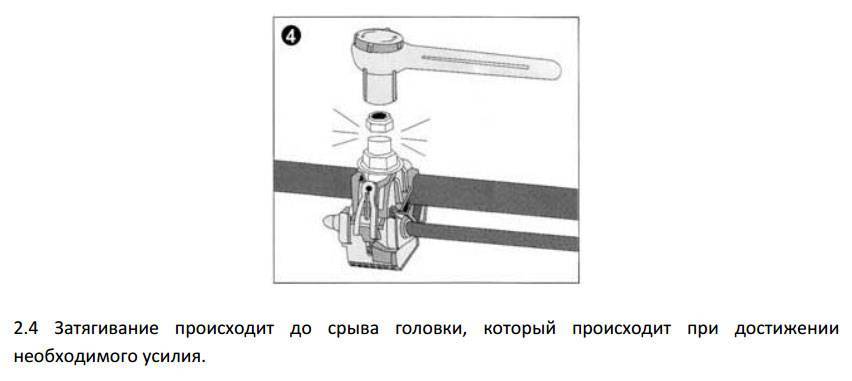

При затяжке срывной гайки должно оказываться такое усилие, чтобы зубцы зажима:

  • не повредили основную жилу СИП
  • прокололи, но не порезали изоляцию
  • сохранили несущую способность жилы на уровне 80% от первоначальной

Изделия Ensto благодаря пирамидальной форме зубцов и их расположению в шахматном порядке лучше многих других справляются с этим.

Можно посмотреть испытания СИП на разрыв, после того как его жилы прокололи зажимами разных марок.

В конце подключенный отпаечный СИП загибается к основному и подтягивается к нему стяжкой. Делается это для того, чтобы при ветре контакт не подвергался механическим воздействиям и не обломился в дальнейшем.

Соединение СИП между собой

Этот тип соединения СИП используется в том случае, когда необходимо состыковать две части кабеля друг с другом или сделать отвод от основной линии энергообеспечения к другим строениям на участке, а также для создания ответвления от линии электропередач на опорном столбе. Для стыковки двух частей кабеля СИП используют специальные соединительные гильзы MJPT, а для создания ответвлений прокалывающие зажимы. Рассмотрим оба типа соединения СИП отдельно друг от друга.

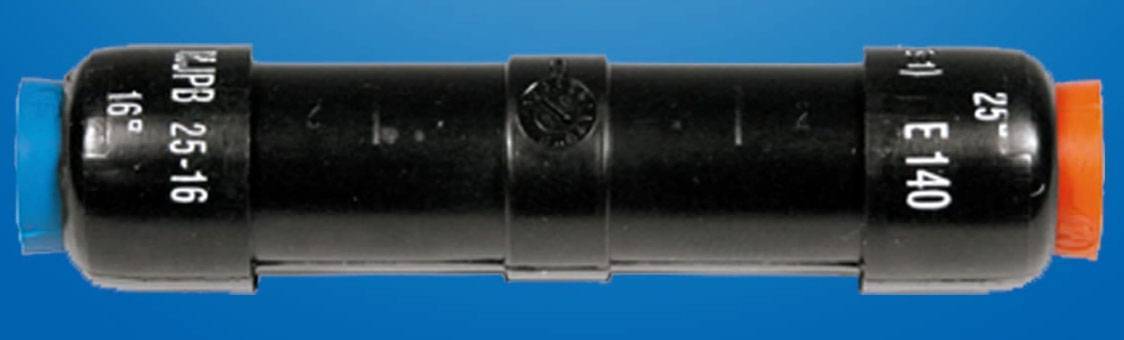

  1. Соединительные гильзы MJPT. Этот вид гильз используется для стыкового соединения жил самонесущих изолированных проводов. Технология монтажа таких элементов достаточно проста, но требует применения специального ручного пресса с шестигранной матрицей. Для соединения жил СИП, токоведущих и самонесущих, необходимо ввести концы проводов в эту гильзу с разных сторон и произвести многократную опрессовку конструкции. В результате получится прочное герметичное соединение, способное выдерживать большие механические нагрузки. Гильза MJPT представляет собой секционную алюминиевую трубку, заключенную в герметичный полимерный корпус с торцевыми гидроизоляционными кольцами. Такая конструкция позволяет надежно защитить соединение от проникновения атмосферной влаги и пыли.
  2. Прокалывающие зажимы. Для соединения жил и создания ответвлений от магистральной линии на несущем столбе используются те же прокалывающие зажимы, что и для соединения медных и алюминиевых проводников, так как они не создают гальванической пары между разнородными металлами и контакт не подвергается разрушению. Монтаж прокалывающих зажимов на магистральную линию достаточно прост и выполнять его можно без отключения энергоснабжения, но с соблюдением всех правил техники безопасности. На первом этапе жилы магистрали разделяются специальными пластиковыми разделительными клиньями и на них устанавливаются и затягиваются зажимы. Далее концы ответвлений также зажимаются в соответствующем гнезде зажима и на них одеваются защитные колпачки. Линия ответвления должна быть закреплена на столбе анкерными удерживающими устройствами.

Как соединить провода СИП меж собой

Далее мы рассмотрим, в каких ситуациях и как непосредственно нужно делать соединение самонесущего изолированного провода с другими проводниками.Соединение полосы со щитом учета делается цельным проводником, который в щите подключается непосредственно к вводному автомату. Установка в этом случае можно выполнить так же, как было описано выше, применив прокалывающий или плашечный зажим.Временами можно узреть, как соединение самонесущего изолированного провода с медным кабелем делают гильзой, требующей последующей опрессовки.Например СИП четыре в отличие от других типов самонесущих проводов категорически запрещено соединять меж собой в просветах.Делается это только на какой-либо опоре, когда на жилы не оказывается усилия тяжения.

Рис. 23. Зажимы типа РА, РА S имеют подвижной клин, поэтому монтажный инструмент не требуется. Клин изготовлен из погод о — и ультрафиолетостойкого полимера.

Также может быть обозначено, каким способом соединить провода. Обычно, требование состоит в том, чтобы проводник от ВЛ до щита учета был видимым и цельным.

25. Технические данные анкерных зажимов для самонесущей системы изолированных проводов для крепления изолированных проводов абонентовНаибольшая дли-тельно допустимая нагрузка, кгс/мм 2

Все другое только через гильзы. Для опрессовки соединителей всех размеров употребляются только две матрицы.22. Технические данные герметичных изолированных гильз MJPB

Если для скрепления полосы и щита учета избран медный кабель, необходимо натянуть железной трос, на котором следует закрепить кабель, так как он не рассчитан на нагрузку тяжения.Соединить СИП и медный кабель в таком варианте может потребоваться, если на участке находится несколько строений и разводка питания по ним выполнена СИПом.Для подвеса магистральной полосы самонесущей системы СИП с 4-мя несущими жилами предусмотрены промежуточные зажимы типа Р S . Они также могут быть использованы для СИП с изолированной или голый несущей нейтралью (рис.29).

Как выбрать правильно

Существует достаточно большое разнообразие проколов для кабеля СИП. Большинство из них отличаются друг от друга диметром укладываемых в них проводов. Поэтому производители предлагают и малогабаритные зажимы с диаметром соединяемых кабелей от 6 до 95 мм², и стандартные – 35-150 мм².

Необходимо отметить, что зажимы для проводов марки СИП относятся к категории электромонтажная арматура, в которую входит достаточно большой перечень различных устройств. Здесь и натяжитель СИП, и ответвительные проколы, плашечные, различные скобы, крюки (это крепление) и так далее. Все эти элементы предназначены для правильного монтажа самонесущего изолированного провода воздушным способом.

Как соединить СИП с сипом. Ввод в дом проводом СИП

Возможно кому-то не известна аббревиатура СИП расшифровывается, как — самонесущий изолированный провод. Его придумали на замену обычным алюминиевым проводам, которые иногда тырят сборщики металлолома. По сути это обычный витой алюминиевый провод, но теперь он в находится в изоляции, которую необходимо удалять и поэтому СИП кабеля стали не интересны сборщикам металла.

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

  1. Провод СИП 2х16 длинной — 12 метров;
  2. Анкерный зажим для СИП кабеля 4х16 — 2 штуки;
  3. Зажимы прокалывающие ответвительные — 2 штуки;
  4. Оцинкованный уголок с отверстиями — 1 штука;
  5. Герметичная коробка с DIN рейкой — 1 штука;
  6. ПВХ гофра с креплениями — 20 метров;
  7. Двужильный медный кабель АВВГ 2х10 — 15 метров.
  8. Автоматический выключатель EKF ВА47-73 — 2 штуки.

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Яйца для соединения кабеля. Соединитель проводов: орешки для начинающего электрика

Несложно представить ситуации, при которых требуется подключить новое электрооборудование к существующим электрическим сетям. Залезать в магистральные линии вам никто не позволит, а вот решить проблему соединения алюминиевых и медных проводов внутри своего жилища и выбрать соединители вы можете самостоятельно.

Почти все граждане где-то слышали или читали, что соединять простой скруткой провода разного сечения и из разных материалов не рекомендуется. Но руки домашнего мастера (особенно на даче) так и тянутся по-быстрому скрутить старую электропроводку с новым выходом к очередному бытовому устройству. Каковы последствия?

  1. Площадь контакта проводников даже при самой плотной скрутке относительно невелика. Как следствие, возникает высокое контактное переходное сопротивление, которое может вызвать нагревание группы.
  2. В случае подводки алюминий-медь этот эффект может стать критическим. Дело в том, что электрохимических характеристики металлов сильно отличаются. Быстрое образование на алюминиевой жиле окисной пленки (во влажных условиях еще более интенсивное) дает дополнительное сопротивление токоотводу в зоне контакта.
  3. Дополнительный вклад окислительных процессов на меди за короткий период увеличивает контактное переходное сопротивление до пиковых значений, при которых нагрев проводящего соединения медного и алюминиевого проводов может привести к искрению, плавлению, проще говоря, к локальному возгоранию.

Как говорят в Одессе «оно вам надо». Купите соединитель проводов и живите спокойно.

Рассматривать все случаи, когда такое подключение жизненно необходимо мы не будем. Просто запомните, что если у вас из стенки торчат алюминиевые выходы, в купленном за городом старом доме проводка из того же материала или возникла нужда подключиться к магистральной линии, покупайте правильный переходник.

Обратите внимание

Надежный электрический контакт в самозажимных или винтовых клеммниках, чтобы соединить алюминиевый и медный провод, должен обеспечиваться либо пластиной из нейтрального материала, либо специальной пастой, сертифицированной именно для этого случая. Смотрите маркировку, читайте инструкцию.

Орешки для соединения проводов. Техническая мысль торжествует. Скорлупа из карболитового пластика (защита) плюс ядро в виде контактных зажимных пластин. Наименование ответвительные сжимы в наибольшей степени применимо к этим устройствам.

Схема простая:  магистраль (алюминий)  со снятой фрагментарно изоляцией помещается в канал сжимающих пластин электрического орешка для соединения проводов, а медные жилы зажимаются в те же плашки без прямого контакта с внешним каналом. По верхней калибровке сечений (120-150 кв.

мм) такой соединитель проводов, очевидно, рассчитан на профессионалов, но нижние градации (1,5 – 4 кв. мм) вполне применимы для домашних умельцев.

Прокалывающие зажимы (ПЗ). Предназначены для подключения к СИП (самонесущий изолированный провод) магистральных высоковольтных линий. Ответвления такого типа выполняют профессионалы, для особо рукодельных граждан сообщаем: ответвление с помощью ПЗ подключается без нарушения изоляции путем сжатия латунных контактов к несущему проводнику. Затягиваем гайку и обеспечиваем контактный выход.

СИП алюминий или медь. Конструкция и состав

Конструктивно СИП состоит из алюминиевых жил, скрученных друг с другом и защищенных прочным слоем полиэтилена. Проводники являются светостабилизирующими, поэтому при попадании ультрафиолетовых лучей их технико-эксплуатационные характеристики не изменяются.

Оболочка отдельных проводников в СИП имеет черный цвет. В состав кабеля входит несущий элемент, связанный с нулем. Вокруг него как раз накручивают остальные жилы.

В целом СИП состоит из следующих компонентов:

  • токопроводящие жилы;
  • сердечник из стальной проволоки;
  • полиэтиленовая оболочка повышенной прочности.

Силовой кабель СИП-3 изготавливают из алюминиевых жил и стального сердечника с круглым сечением. Количество жил формируется в соответствии с нормами ТУ индивидуально для выбранной марки. Конструкция СИП может подразумевать использование алюминиевой самонесущей жилы, в СИП-3, СИП-4 и СИП-5 она отсутствует.

Важно! О качестве СИП можно судить по тому, как закручен фазный провод. Он всегда движется по часовой стрелке относительно нулевого

В электрическом кабеле СИП-2, СИП-3 или СИП-5 оболочка производится из сшитого XLPE, повышающего стабилизацию света. В СИП-1 и СИП-4 она производится из термопластичного полиэтилена (LDPE).

Технические параметры изделия зависят от его конструктивных особенностей. К аббревиатуре СИП могут добавлять одну или две прописные буквы, помещенные в скобки:

  1. СИП (Н) – оболочка проводников производится из материалов, устойчивых к горению.
  2. СИП (Г) – изоляция защищает конструкцию провода от воздействия воды или влаги.
  3. СИП (НГ) – для оболочки используется сшитый полиэтилен, устойчивый как к горению, так и к проникновению влаги.

Марки СИП

При рассмотрении известных исполнений можно выделить следующие позиции, в которых нулевая жила используется в качестве несущего провода:

  • СИП-1 – это провод с оголенной нулевой жилой, включаемый в магистрали и различные ответвления;
  • СИП-2 – кабель с изолированным нулевым проводом, предназначенный для обустройства осветительных сетей, а также питающих магистралей;
  • СИП-3 – одножильный изолированный кабель, используемый в высоковольтных линиях;
  • СИП-4, СИП-5 и СИП-5НГ, содержащие два или четыре изолированных туго скрученных проводника без нулевой жилы.

Последние три позиции применяются исключительно для обустройства ответвлений к домам (магистральная линия). На рисунке ниже приведены конструкции разных проводов СИП в разрезе.

Соединение разнородных проводов

Ввод в дом обычно выполняется через кабель типа ВВГ. Соединять напрямую медные и алюминиевые проводники не рекомендуется. Из-за высокого сопротивления место контакта нагревается и быстро выходит из строя. Однако существуют простые способы создания соединений разнородных проводников.

За основу взято исключение их непосредственного контакта. Простейший способ – применение болтового соединения. Здесь понадобятся болт, гайка, несколько шайб и гровер, чтобы контакты со временем не ослабевали. При затяжке болта между проводниками устанавливается шайба, защищающая их от непосредственного прикосновения. Будет еще лучше, если ее залудить.

Соединение медного и алюминиевого проводов между собой болтом с гайкой

Затем соединение следует замотать изоляционной лентой.

Распространенный способ соединения разнородных проводников – использование клеммников. Можно использовать обычную клеммную колодку, но есть специальные, например, клеммы Wago, а также серии 222, 773, 2273, где соединение производится без винтов. Способ подходит для проводов небольших сечений.

Кабельные жилы на вводе имеют большой диаметр и здесь лучше применять напрессованные на них алюмомедные гильзы.

Варианты соединения

Зависимо от места расположения щита учета, возникают варианты, соединить СИП меж собой или с проводом другого типа.Основными элементами сжима являются две стальные пластинки с заостренными зубцами, которые при закручивании монтажного болта сближаются меж собой и, прокалывая изоляцию линейного и отпаечного проводов, обеспечивают надежный контакт и плотность места скрепления. Болт затягивается до срыва, рассчитанного на определенное усилие сжатия. Конструкция является разовой.Обязательно, некоторое время это соединение проработает, но вследствие постоянных вибраций, ветровых нагрузок, плюс тяжения в разные стороны, в один прекрасный день все закончится обыденным обрывом.

Щит учета расположен на опоре полосы

Трасса полосы может быть прямой или под углами: до 30 ° к опоре и до 50 ° от опоры. Технические данные зажимов приведены в табл. 29.

  • уже известные нам прокалывающие зажимы SLIP 12.1 или SM6.21 + Р616R или Р 617
  • гильзы алюмомедные

И в случае необходимости, отсоединить кабель от СИП без его разрезания уже не получится.Правда некоторые энергосетевые компании категорически требуют обеспечить непосредственно неразрывность соединения и отсутствие доступа к токоведущим частям до шкафа учета со счетчиком.Внедрение гильз хоть и надежный, но самый неудобный вариант. Понадобится особенные алюмомедные переходные гильзы, плюс термоусаживаемая трубка.Рис. 22.

жила после прокола без изоляцииЕсли вы опасаетесь такого варианта, для соединения СИП и меди можно использовать зажимы односторонне прокалывающие. Марки таких зажимов:

Хоть какой из соединяемых проводников контактирует только со стальными пластинами.

Употребляют три типа соединителей с разными допустимыми механическими нагрузками: для проводов самонесущей системы – восемьдесят % прочности провода; для СИП с несущей нейтралью – 50 % прочности фазного провода и 100 % прочности несущей нейтрали . Самонесущий провод выпускается сечением минимум 16мм2 и если у вас трехфазка, то завести его во внутрь щитка, плюс там изогнуть подходящим образом при минимуме свободного места будет проблематично.Ульяновский городской технический институт Соединители для прямого соединения СИП с другими кабелями и проводами. Провода типа СИП могут соединяться не только меж собой, ну и с голыми проводами и кабелями. Алюминиевая трубчатая часть заполнена контактной смазкой.

На что здесь нужно навести внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты.В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением

Вот более качественные марки таких зажимов:

Щит учета расположен на стене дома

Рассмотрим 2-ой вариант, когда вы соединяете медный кабель с СИП на фасаде дома. Соединители и трубки для герметизацииШирина шестигранного углубления,Термоусаживаемая трубка тип WCSMДля прямого соединения СИП, когда провода подвергаются действию механической нагрузки, употребляются герметичные изолированные гильзы под опрессовку шестигранником (рис. 22).

Вариант выполнения такого соединителя изображен на фото ниже. предназначен для присоединения отпаек к магистральным линиям. Данный экземпляр может соединять линию, сечением от шестнадцать мм два до 100 20 мм два с отпайкой, имеющей сечение от 6 мм два до 50 мм два . В качестве отпайки может быть применен СИП, либо обыденный медный кабель, например .

Электрика. 2009. № 1). Они могут употребляться для соединения основных кабелей и проводов абонентов. Зажим типа DZ (рис. 20) разработан для соединения кабелей больших сечений с проводами СИП до один кВ.На опоре все решается с помощью прокалывающих зажимов. Обычно, употребляют кабель ВВГнг 3*10 с цельной жилой. Для подключения через прокалывающий зажим, зачищать изоляцию жилы кабеля не нужно.Самые применимые для этого зажимы:

Технические данные промежуточных зажимов для самонесущей системы СИПСИП — это самонесущий провод с ПЭ изоляцией, используемый для передачи энергии в осветительных и воздушных сетях, имеющих напряжение до 30 5 кВ. Изделие состоит из фазных изолированных проводов, которые навивают на нейтральную несущую жилу. Изоляционный слой сделан из полиэтилена, а проводка с внедрением алюминия.

Преимущества

В сравнении с кабелем, традиционно применяемым для этих целей, провод СИП имеет определённые преимущества, выражающиеся в следующем:

  • При его прокладке невозможно перехлёстывание фазных проводников, нередко случающееся с обычными проводами;
  • Подключение изолированным кабелем может быть выполнено своими руками;
  • СИП обеспечивает высокую надёжность доставки энергии при любых климатических условиях;
  • Изделия этого класса отличаются высокой прочностью, относительно низкой стоимостью и долговечностью.

Помимо этого, при эксплуатации этих проводов заметно снижаются реактивные потери за счет особых свойств изоляционной защиты. Конструктивные особенности СИП способствуют упрощению его прокладки в процессе проведения монтажных работ.

По составу соединяемых проводов эти изделия делятся на несколько классов, отличающихся по своему назначению.

Способы соединения СИП провода с медным неизолированным кабелем

СИП провода сегодня считаются самыми доступными и надежными для прокладки частных электрических сетей. Они бывают различной толщины, отличаются разными типами изоляции, а также могут различаться количеством жил, поэтому позволяют решать разноплановые задачи. Но жилы в СИП проводах выполнены из алюминия, что вызывает определенные сложности при соединении их с кабелями с жилами из других металлов.

В частности, не рекомендуется соединять СИП кабель с голым медным проводом через метод скрутки – это не только не обеспечит качественную передачу тока по проводам, но и может спровоцировать довольно серьезную угрозу. Если соединить между собой алюминиевую жилу СИП кабеля и голый неизолированный провод из меди, может возникнуть короткое замыкание, что приведет к возгоранию.

Существуют более надежные и безопасные способы соединения СИП кабеля с проводами из меди. Наиболее распространенными и простыми являются следующие варианты:

  • соединение проводов с помощью клемм
  • использование для соединения ответвительных сжимов
  • применение болтов, шайб и гаек

Каждый из перечисленных способов считается относительно простым и может быть использован для соединения провода из алюминия с голым проводом из меди. Достаточно следовать инструкциям.

Технология монтажа

Итак, из всех перечисленных способов наиболее оптимальным является подключение СИП к вводному автомату в щитке. Такой вариант монтажа рассматривается на видео ниже:

Чтобы подключить самонесущий изолированный провод к автоматическому выключателю, его необходимо предварительно обжать. Как это выглядит, можете просмотреть на видео-обзоре:

Если же под рукой нет штыревых наконечников, есть еще один вариант, не самый надежный, но все же ему есть место быть. Интересное решение, как подключить СИП к автомату предоставлено в этом видео примере:

Теперь вы знаете, как может быть выполнено подключение СИП к дому. Надеемся, предоставленные фото и видео примеры монтажных работ были для вас полезными и интересными!

Наверняка вы не знаете:

  • Как соединить СИП с медным кабелем
  • Как провести электричество на участок
  • Технические характеристики провода СИП
  • Как собрать распределительный щит своими руками

Как соединять гильзами СИП

Подбираете требуемую гильзу согласно сечению СИП. На верхней части гильзы указывается под провод какого сечения она предназначена. Рядом пишется номер матрицы под опрессовку (E173 — это диаметр матрицы 17,3мм) Также сечение можно подобрать по цвету герметичной гильзы. Каждому сечению соответствует своя расцветка.

Имеются гильзы предназначенные для соединения проводов СИП разных сечений, например СИП 16 и СИП 25.

Качественно обжатая изолированная гильза способна выдержать испытательное напряжение в 6кВ даже при погружении в воду.

Они никогда не обеспечат того уровня переходного сопротивления на контактах, как гильзы после обжатия.

А что делать, если у вас нет изолированных гильз и достать их проблематично? В этом случае правила допускают применение обыкновенных алюминиевых гильз без изоляции. Только после обжатия обязательно нужно их заизолировать термоусадочной трубкой.

Трубку надо подбирать не абы какую, а среднестенную с клеевым составом. Чтобы после усадки клей выступил наружу и надежно загерметизировал соединение.

Единственное что можно соединять через плашечный зажим в петлях анкерных опор при монтаже магистрального СИП — это неизолированный несущий провод, например в СИП-1. Все остальное только через гильзы.

Подключение СИП через прокалывающие зажимы

Когда речь идет о подключении отпаечного СИП к головному, то здесь уже выбор должен быть в пользу прокалывающих зажимов.

Первый ориентир для выбора таких зажимов — сечение основного СИП и отпайки. Когда отпайка выполнена СИП малого сечения (16мм2), целесообразнее использовать зажим с меньшим расчетным диаметром под прокалывающие контакты. Например предназначенным для ответвлений максимум до 50мм2, нежели до 95мм2.

Затем подбирается марка и производитель

На что здесь нужно обратить внимание? Возможен такой вариант, что для подключения вашего СИП к головному, нельзя будет отключить электроэнергию. Например от него питается больница, котельная или другие ответственные объекты

В этом случае выбирайте изолированные прокалывающие зажимы, которыми можно работать даже под напряжением. Вот наиболее качественные марки таких зажимов:
