Пайка паяльником

Пайка контактов — надежный способ соединить части светильника между собой. Для реализации этого способа потребуются:

  • паяльник;
  • припой с канифолью (флюсом);
  • наличие навыков и опыта.

Если все действия выполнены правильно, соединение не окислится от времени. Однако, для получения ожидаемого результата надо обладать определенными навыками обращения с паяльником. Обычно используют два вида соединений:

  • при помощи проводков;
  • пайка напрямую одной площадки к другой.

Для людей, не уверенных в своих возможностях, рекомендуется использовать первый способ. Для более опытных и умелых подойдет второй вариант, позволяющий получить практически незаметное соединение частей светильника. Порядок действий:

  • зачистить контактные площадки на обоих отрезках ленты;
  • отрезать два проводка одинаковой длины, зачистить от изоляции и залудить их концы;
  • припаять оба проводка к площадкам на одном куске подсветки;
  • сложить встык соединяемые куски и припаять проводки ко второму участку.

Важно обеспечить полярность соединения, иначе подсветка работать не будет, и придется все переделывать

Соединение светодиодных лент пайкой

Пайка – один из способов получения надёжного электрического контакта (при условии умения пользоваться паяльником и наличии хорошего припоя и флюса). Обо всех тонкостях лужения и пайки светодиодных лент можно прочесть в предыдущей статье. Рассмотрим 2 варианта соединения светодиодных лент этим методом.

Первый способ предусматривает использование соединительных проводов в качестве связующего звена между двумя участками:
Концы провода необходимой длины и сечения зачищают и лудят.

  1. Луженую часть укорачивают до длины не более 5 мм.
  2. Контактные площадки освобождают от защитной плёнки и тоже лудят.
  3. Затем провода в соответствии со схемой припаивают к контактам на ленте и изолируют.

Второй способ предполагает жёсткое соединение двух концов светодиодных лент. Обычно он используется, когда приклеенный отрезок оказался немного короче, чем предусмотрено проектом и его нужно нарастить. Или требуется последовательно соединить несколько светодиодных лент с разным цветом свечения. В этом случае контактные площадки отрезков зачищают и лудят так, чтобы на них оставались капельки припоя.

Затем края, подлежащие пайке, прикладывают друг другу и одновременным кратковременным касанием паяльника замыкают соответствующие проводники. Для этого достаточно припоя, имеющегося на залуженных контактах.
Чтобы скрыть и защитить место пайки, на него одевают термоусадочную трубку.

Инструменты и материалы

Для выполнения соединения светодиодного устройства при помощи паяния потребуются определенные материалы.

  • Светодиодное устройство необходимой длины, которая может быть укорочена только в тех местах, где имеются обозначения, сделанные производителем.
  • Соединительные провода в разноцветной оплетке, которая необходима, чтобы не перепутать электроконтакты друг с другом. Сопротивление провода определяется исходя из характеристик потребления светодиодного устройства, другими словами – сколько ватт электроэнергии потребляет 1 м ленты. На каждый метр ленты должно приходиться сечение провода равное не менее 0,2 мм.
  • Флюс для обработки поверхностей провода – канифоль, ЛТИ или СКФ. Флюс улучшает адгезию припоя и защищает рабочую поверхность в месте паяния от воздействия кислорода, который при контакте с нагреваемой медью образует оксидную пленку.
  • Свинцово-оловянный припой для выполнения паяния.
  • Если светодиодное устройство имеет защиту, то после ее соединения также потребуется создать гидроизоляцию в области стыка. В других случаях изоляцией может стать термоусадочная трубка, которая под действием нагрева сжимается и плотно обтягивает соединение стыка двух частей ленты.

Для соединения светодиодных лент кроме расходных материалов потребуются еще и инструменты:

  • электрический паяльник с регуляцией уровня нагрева;
  • щипцы или нож для зачистки соединительных проводов;
  • нагревательный прибор – им может стать строительный фен либо пламя зажигалки.

Когда нужны коннекторы?

Коннекторы применяют, когда в наличии нет паяльника и нужно быстро соединить 2 полоски подсветки или ленту с проводами. Размер коннектора выбирают в зависимости от ширины подсветки. Оптимальный размер – 0,8 и 1 см. При этом светодиодная полоска и коннектор должны иметь одинаковое число контактов. Соединительные детали делятся на 3 типа:

  • прямые – соединяют между собой 2 отрезка лент;
  • для пайки отрезков под углом в 90°;
  • для подключения проводов (формируется угол).

По способу подключения изделия бывают прижимными, прокалывающими и с защелкой. Несмотря на то, что коннектор легко устанавливается и не нуждается во вспомогательной изоляции, сечение в местах стыка токопроводящих контактов становятся меньше. И если изделие работает долгое время, оно перегревается. Из-за этого контакты подгорают, и электропроводность тока резко ухудшается. Светодиоды, которые находятся недалеко от коннектора, портятся или становятся тусклыми.

Т. к. пайка отсутствует, контакты окисляются. Медные части, взаимодействуя с кислородом, зеленеют. Через такие контакты ток проходит слабее и портит диоды. Они постепенно притухают, мигают и перестают гореть.

Как резать?

Исходя из планировки помещения, специфики монтажа светодиодной ленты, именно с этого, чаще всего, и приходится начинать. В каком месте резать? Светодиоды располагаются один за другим, по всей длине изделия. На оплетке нанесены метки (как правило, через каждые 3 п/п прибора) в тех местах, где ленту можно кроить.

Чтобы не ошибиться, нужно внимательно присмотреться к обозначенной линии. По обеим от нее сторонам находятся контакты, обозначенные знаками «–» и «+».

Дополнительной подсказкой служит количество диодов между линиями реза. Почему интервал именно в 3 штуки? В целях безопасности ленты «запитываются» пониженным постоянным напряжением 12 В. А для нормального функционирования каждого п/п прибора требуется всего 4 В. Поэтому в ленте они соединяются группами, по 3. Разрез в другом, не обозначенном производителе месте, приведет к тому, что крайние диоды если и засветятся, то не на полную мощность.

Примечание. Для каждого типа СД ленты – своя кратность реза, и это нужно учитывать при ее раскрое. Специфика такой работы обязательно указывается в инструкции производителя.

Какая схема подключения ленты правильная?

Так как светодиодные ленты можно разделить на две группы — низковольтные (5, 12, 24 Вольт) и сетевые (220 Вольт), то и схемы подключения делятся на две группы. В случае подключения низковольтных лент используют блоки питания с соответствующим выходным напряжением и током. А для подключения 220В лент нужен только небольшой адаптер с диодным мостом внутри.

Для регулировки яркости низковольтных лент, кроме блоков питания, необходимы диммеры (регуляторы яркости) или RGB-контроллеры и усилители для управления цветами свечения у многоцветных моделей. Для лент на 220 Вольт так же существуют свои контроллеры, но их уровень гораздо ниже чем у слаботочных лент. Например, RGB контроллер для диодной ленты 220V имеет только основные функции и пару программ мерцания, а управление яркостью чаще всего не требуется.

Блок питания — это прибор, который преобразует 220В в 12В (или другое пониженное напряжение) постоянного тока. В зависимости от задачи и модели ленты, в цепи используется один или несколько блоков питания. Если в схеме более одного блока и присутствует любое управление, тогда потребуется усилитель.

Становится понятно, что универсального способа подключения ленты нет и под определенный вид задачи необходимо использовать оптимальную схему. Ниже мы рассмотрим все основные схемы подключения, а также каждый элемент цепи по отдельности.

Это интересно: Почему мигает энергосберегающая лампа при выключенном свете и включении

Инструкция по соединению пайкой LED-ленты

Существует несколько способов соединения ленты, которые мы сейчас и рассмотрим более подробно.

Соединение паяльником ленты без проводов

  1. Подготавливаем паяльник с регулируемым температурным режимом от 250 до 350°С. При использовании мощного паяльника необходимо контролировать температуру, так как слишком высокая температура может повредить элементы ленты. Советуем использовать тонкий припой с канифолью. Перед работой тонкое «жало» паяльника очищаем металлической щёткой от лишних элементов и протираем мокрой губкой.

    Маломощный паяльник с тонким жалом для светодиодной ленты

  2. Закрепляем LED-ленту на ровной поверхности липкой лентой, чтобы она не двигалась во время работы.

    Подготавливаем два отрезка соединяемой ленты

  3. Для того чтобы соединить два отрезка с помощью паяльника, необходимо для начала снять силиконовое покрытие (если оно есть) и добраться до места контактов на всех концах. Иначе качественное соединение будет просто невозможным. Зачистку можно сделать острым канцелярским ножом.

    Разрезанная лента с зачищенными контактами

  4. Затем мы залуживаем контакты на двух соединяемых лентах и для этого нам надо нанести на них немного припоя очень тонким слоем.

    Разрезанная светодиодная лента с нанесенным на контакты припоем

  5. Соединяем две ленты друг с другом немного внахлёст. Для этого мы накладываем ленты друг на друга, соблюдая расположение плюса и минуса. Затем прогреваем хорошо жалом паяльника все места спайки контактов, пока припой полностью не расплавится. Температура нагрева должна быть оптимальной для того, чтобы не получился метод «холодной спайки».

    Спаянная светодиодная лента

    Такая некачественная спайка происходит в том случае, если прогревается, как положено только одна лента.

  6. После того как ленты просушатся, подсоединяем их к сети с необходим напряжением. Светодиоды должны хорошо гореть на спаянных лентах с двух сторон. Если происходит искрение или идёт дым, то это означает что произошло перекрёстное или неправильное дуговое соединение.

    Спаянная 20 метровая светодиодная лента

Соединение с проводами

  1. Для того чтобы пайка была качественной необходимо разрезать аккуратно ленту также как мы и рассказывали выше и подготовить поверхности к пайке, покрыв их небольшим слоем тонкого припоя.

    Правильно разрезаем светодиодную ленту

  2. Затем необходимо взять провод (подойдёт любой, но главное, чтобы с нужным сечением). В принципе, можно взять медный провод Ø 0,8 мм. Очищаем от оболочки и залуживаем его концы. Соединительный провод может быть любой длины, но не менее 1 сантиметра.

    Провода двух цветов для спайки отрезков светодиодных лент

  3. Так как контакты для подсоединения совмещены попарно друг с другом, то для большей надёжности необходимо припаять кончики проводов сразу к двум парным контактам. Для этого их надо согнуть под углом 90°.

    Сгибаем провода для пайки под углом

  4. Другой конец провода таким же образом припаивается к другому зачищенному отрезку диодной ленты.

    Припаянные к светодиодной ленте провода

  5. В конце надеваем специальную термоусадочную трубку, которая защитит места спайки.

    Термоусадочная трубка для места спайки провода и светодиодной ленты

  6. Также необходимо отметить, что если для пайки мы брали канифоль, то её можно оставить на припаянных контактов, так как она является своего рода диэлектриком. Но если необходимо, то канифоль удаляется обычным спиртом. После того как мы соединили два отрезка ленты, её можно крепить к необходимой поверхности, сгибая в любом направлении.

    Два отрезка светодиодной ленты, соединенные пайкой с помощью двух проводов

Часто задаваемые вопросы

Вместо заключения, мы ответим на часто задаваемые вопросы об использовании и подключении светодиодных лент. Давайте приступим к их разбору!

8.1. Провод какого сечения использовать для подключения?

Чтобы посчитать сечение провода для подключения светодиодной ленты необходимо посчитать её ток или мощность. Эти данные указываются на её упаковке, обычно в виде удельной мощности на 1 метр (Ампер на метр или Ватт на метр). Если вы купили светодиодную ленту, а указана лишь мощность, например, 14,4 Вт/м, то просто разделите Ватты на напряжение питания, допустим это 12 Вольт.

14,4Вт/12В=1,2А

Затем посчитайте метраж подсветки, подключенной на одну линию, и вы узнаете общий потребляемый ток. По следующей таблице выберите сечение токопроводящих жил по току.

Для подключения одноцветной ленты в большинстве случаев подходит провод 2х0,75 мм?, а для RGB-ленты — 4х0,75 мм?. Меньшее сечение использовать неудобно и механическая прочность тонких проводников всегда ниже (при малейшем нагрузке или повреждении порвутся). При большой мощности подсветки (более 15 метров ленты) или большого расстояния от блока питания до подсветки используют провода с жилами сечением и в 1,5 мм?.

Марки проводов можно использовать типа ШВВП или ПВС. ПУГНП использовать запрещено из-за его несоответствия современным стандартам толщины изоляции, а популярные кабели типа ВВГнг-LS неудобно монтировать и паять, т.к. у него монолитные жесткие жилы.

8.2. Что такое последовательное и параллельное подключение лент?

В классическом понимании последовательным подключением называют соединение нагрузок одним выводов друг к другу, или соединение источников питания по схеме «плюс одного к минусу другого». В контексте же подключения светодиодной ленты – последовательным называют подключение следующего отрезка ленты к концу предыдущего.

Общая длина всех отрезков не должна превышать 5 метров, так как токопроводящие дорожки ленты не рассчитаны на большую нагрузку. Это значит, что вы можете подключить «последовательно» 5 кусков по 1 метру ленты, 10 по 0.5 метра и так далее, но не более 5 метров в сумме.

8.3. Как подключить светодиодную ленту без блока питания?

Без блока питания работает только лента на 220 Вольт, но из-за перечисленных выше недостатков подходит только для ограниченного спектра задач.

Низковольтную ленту без блоков питания можно подключить от батареек или аккумулятора, например, для подсветки в автомобиле или на мотоцикле. Кстати именно поэтому 12В светодиодная лента распространена больше чем варианты с напряжением питания 24В, хотя контроллеры и диммеры поддерживают 24В и в этом случае вы можете подключить подсветку в 2 раза большей мощности.

8.4. Лента подключается с одной или с двух сторон?

Еще один спорный момент: в скольких точках подавать питание на светодиодную ленту? С одной или с двух сторон? Ограничений никаких нет – можно подключать питание с двух сторон. Тем более у дешевых лент может быть занижено сечение токопроводящих дорожек, из-за этого к концу ленты будут просадки напряжения и светодиоды будут светить слабее. В этом случае запитка ленты с двух сторон компенсирует просадку.

Но у лент «премиум» или «люкс» классов можно смело подавать питание только с одной стороны.

8.5. Как просто удлинить провода от ленты без пайки?

Самый простой способ удлинения проводов – это использовать клеммы типа WAGO. Они бывают одноразовыми и многоразовыми с рычажным зажимом. Всё что нужно – это зачистить провод и вставить его в разъём клеммника, после чего зажать зажим

Но обращайте внимание на минимальное сечение проводов, которые можно подключать к конкретному клеммнику, а также насколько хорошо он зажат после подключения

Не скручивайте провода — они не обеспечат надежного контакта.

Схемы подключения низковольтной RGB ленты на 12/24 Вольта

Правила подключения многоцветной светодиодной ленты не особо отличается от одноцветной. Однако между блоком питания и RGB-лентой всегда устанавливают контроллер, без него мы не сможем управлять цветами и программами освещения.

3.2. Несколько блоков и более 5 метров ленты (с RGB контроллером)

Также, как и в предыдущем случае мощности контроллера может не хватить, если нужно управлять длинным отрезком мощной и яркой ленты. Поэтому нужно подключать ленту через усилители, как показано на схеме ниже.

Ниже представлена самая популярная схема подключения многоцветной RGB ленты, если в цепи есть контроллер и более 1-го блока. Подразумевается, что все оборудование (блоки, усилители и контроллер) установлено в одном месте и от них идет разводка проводов до ленты.

У RGB лент, как и у одноцветных моделей существует многозональное управление.

Во всех случаях сигнал с задающего контроллера на усилитель можно брать как напрямую от контроллера, так и с конца светодиодной ленты или от предыдущего усилителя.

Это интересно: Оригинальные люстры и светильники – фото необычных дизайнов: освещаем по полочкам

Что в упаковке

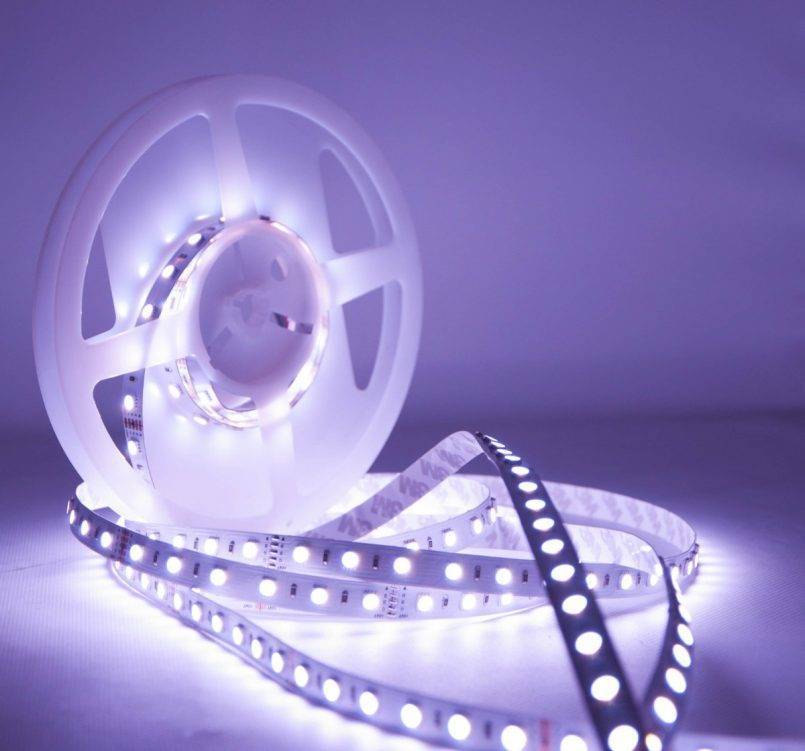

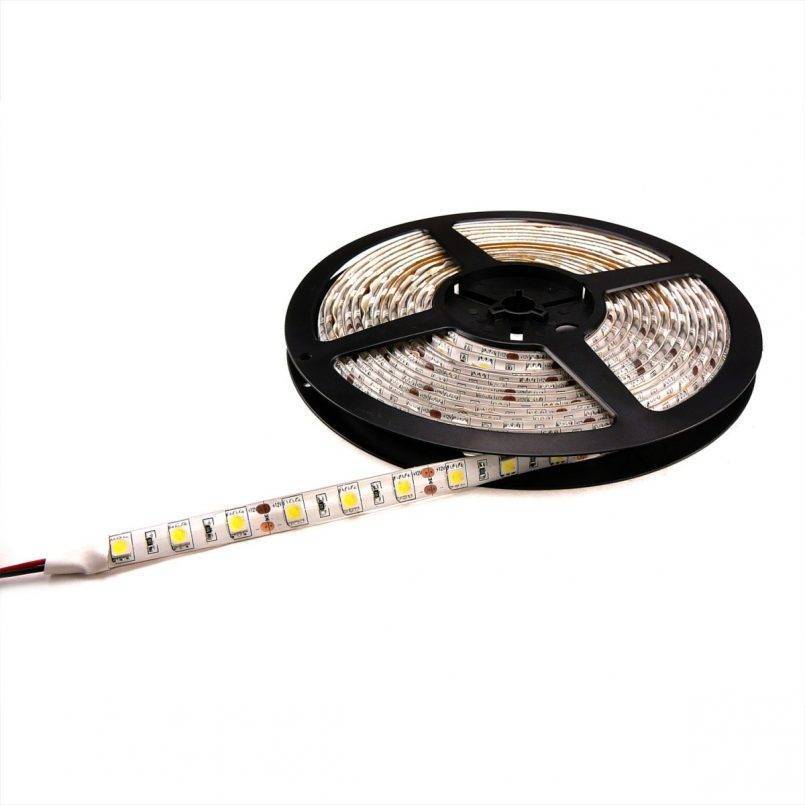

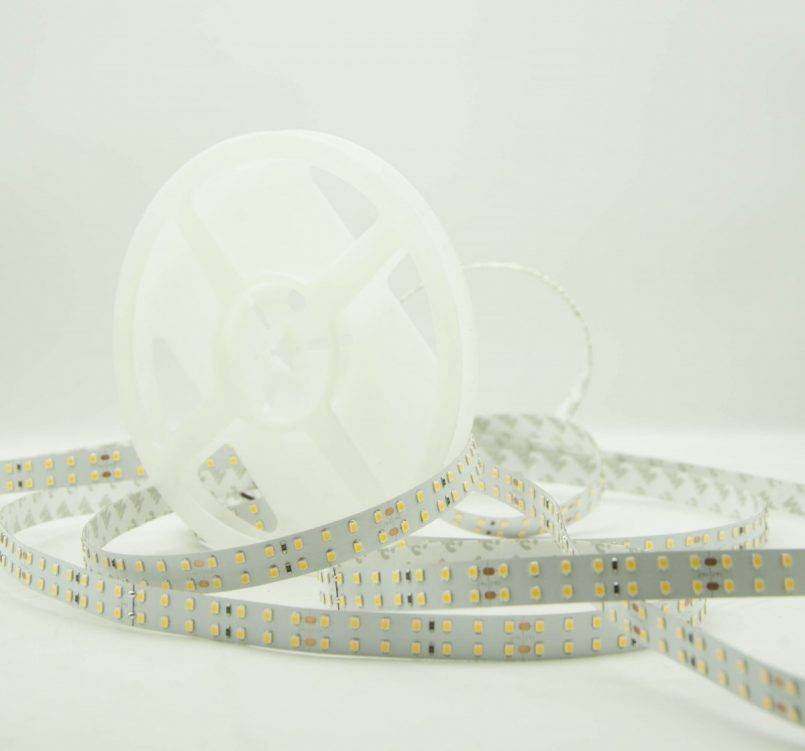

Светодиодная лента – это несколько полупроводниковых приборов, соединенных последовательно и наклеенных на длинную пластиковую основу. Кроме светодиодов, на ней есть резисторы и конденсаторы, обеспечивающие работу каждого отдельного источника света.

Светодиоды собраны в пакеты по 5–10 штук, которые отделены друг от друга группами контактов. В этих местах ленту можно разрезать и подключить отрезанную часть к питанию как самостоятельную единицу или соединить с другой, если ее длина показалась недостаточной. Обычная длина светящейся ленты в заводской упаковке равна пяти метрам. Для удобства монтажа на ее тыльной стороне нанесен слой клея, защищенный снимающейся пленкой.

Этот осветительный прибор может быть двух видов:

1) одноцветный;

2) разноцветный (RGB).

Внешне они отличаются количеством контактов. Одноцветная имеет две точки подключения, разноцветная – 4.

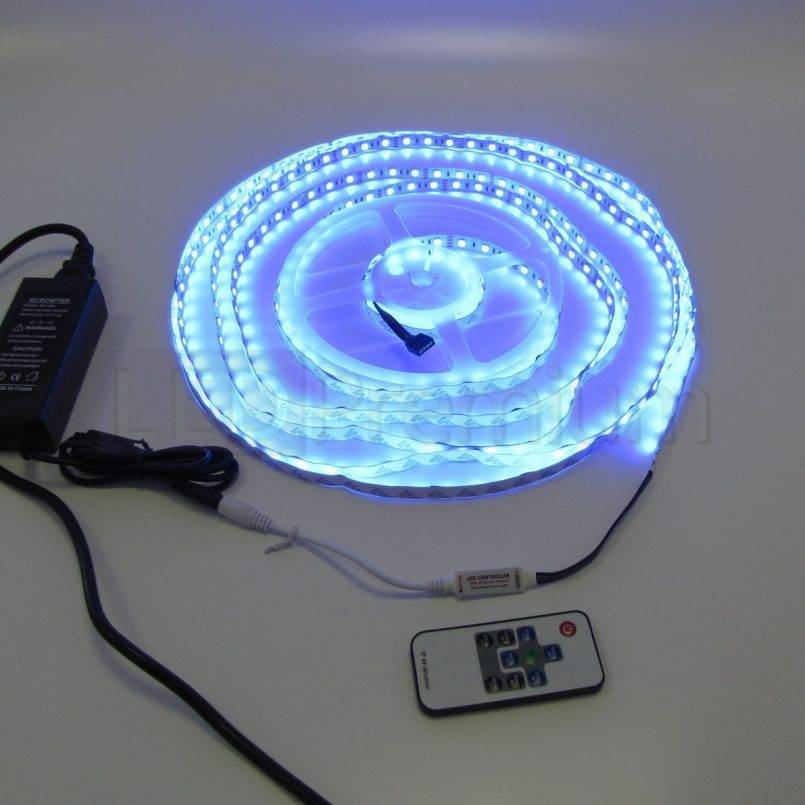

Технически – наличием в комплекте поставки не только блока питания, но и контроллера, а также пульта для дистанционного управления.

Вариант 2. Используем паяльник

Если у вaс нет под рукой специального коннектора, а соединить отрезки все-таки нужно, прибегните к помощи паяльника. Но если вы не умеете паять провода вообще, от такой затеи стоит отказаться. В ином случае действуйте так:

  • Обезжирьте поверхность светодиодных отрезков и зачистите контакты. Зачищать кончики проводов нужно приблизительно на 10 мм. Для спайки отрезков вы можете воспользоваться, например, шнуром ШВВП или другой припой;
  • Включите и разогрейте паяльный инструмент;
  • Контакты ленты обработайте, используя специальную кислоту;
  • Капните на контакты припой;
  • Заранее луженые провода прижмите к области соединения и слегка погрейте паяльником;
  • Места пайки изолируйте с помощью клеевого пистолета или хотя бы обычной изоленты. Также с этой целью можно воспользоваться термоусадочной трубкой.

Для опытного сварщика в соединении светодиодов с помощью пайки нет ничего сложного. Вы можете соединить куски и разместить их под углом больше/меньше 90 градусов.

Количество разъемов также зависит от типа установки. Для управления диапазоном цветов необходимы контроллер и источник питания. Нам нужно будет удалить защитный силикон из полосы и сварить 4 кабеля. Вы можете использовать нужную комбинацию. Обычно имеется 3 кабеля: источник питания 5 В, земля и сигнальный кабель. Есть два отверстия 3 мм, разделенные 27 мм на пластине, чтобы зафиксировать его.

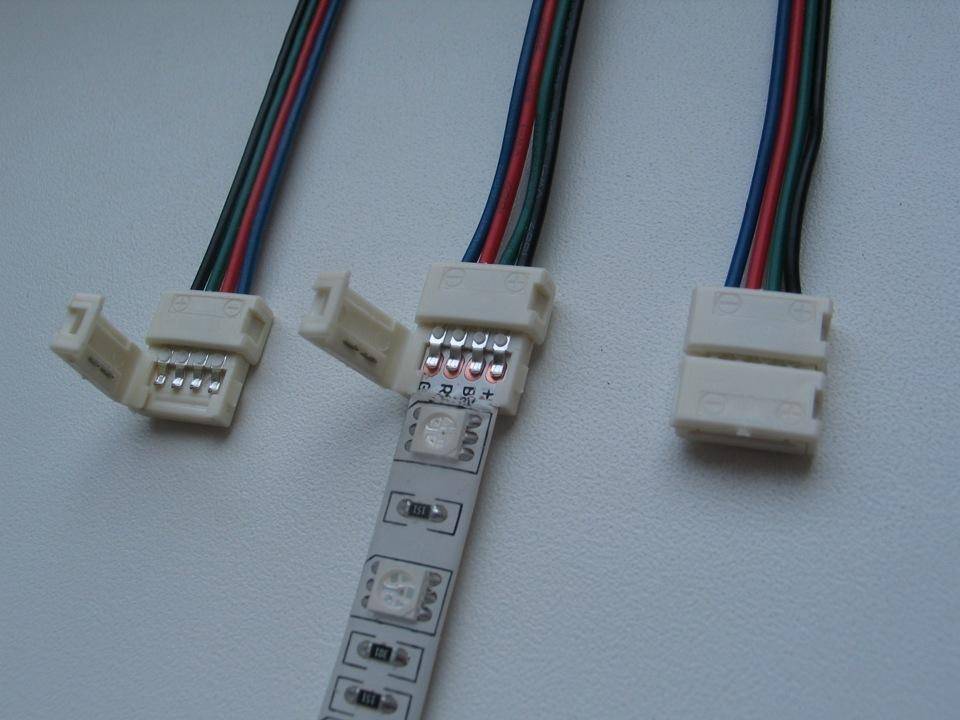

Соединение светодиодных лент коннекторами

Также можно припаять провода на другом конце для соединения элементов. Затем мы можем скомпилировать и загрузить. Видео ниже даст вам представление о результате. Качество захвата не обязательно велико, но трудно снять эти очень яркие и динамичные объекты!

ВАЖНО! Контакты паяльным инструментом необходимо нагревать максимально быстро. Но температура не должна быть более 300 градусов Цельсия, в противном случае вы прожжете проводник

Что касается уровня прочности соединения, то он будет высоким, вне зависимости от того, какой способ вы выберите.

На сегодняшний день область применения LED ленты не знает границ. Ее используют для подсветки полок в шкафу, зеркал, потолка, витрин, деревьев и даже днища автомобиля. Так как продают продукцию только в бухтах по 5 метров, очень часто не обойтись без соединения отрезков. На сегодняшний день куски изделия можно скреплять либо пайкой, либо коннекторами. О том, как соединить светодиодные ленты между собой, мы поговорим в этой статье!

Это не совсем та же модель, что и предыдущая, но мы попробуем ее одинаково. Чтобы использовать весь диапазон, это потребует внешнего источника питания. Полоса шириной 10 мм и толщиной 4 мм. Его можно приобрести в формате 1 м, как в формате 5 м, с белым или черным фоном.

Он будет использоваться точно так же, как и предыдущий, с строго идентичной процедурой. Таким образом, гибкая группа менее ослепительна, и можно смотреть напрямую, что сложно с другим. Оба продукта имеют хорошее качество и работают так же, как и более дорогие продукты.

Любые ошибки в соединении между и могут скомпрометировать его продолжительность и эффективность. Это связано с низкой способностью поддерживать обратное напряжение, то есть когда ток проходит с поляризацией, противоположной поляризации нормальной работы.

Некоторые особенности монтажа светодиодных лент

При создании проекта декоративной подсветки на основе LED лент необходимо учесть их некоторые технологические особенности:

Резать светодиодную полосу можно только по специально нанесенной на ее поверхность разметке. В зависимости от разновидности ленты минимальная длина отрезка может варьироваться от 25 до 166 мм. Поэтому при составлении предварительного чертежа с применением конкретного типа LED полосы необходимо учитывать кратность ее разреза на отрезки необходимой длины.

При стыковке отдельных участков с помощью коннекторов нужно строго соблюдать полярность соединения (то есть «+» к «+», «-» к «-»).

Необходимо учитывать геометрические размеры всех коннекторов (подогнать «по месту» длину каждого отрезка ленты невозможно, поэтому корректно составленный чертеж поможет избежать непредвиденных сложностей при монтаже и подключении).

Нужна лента более 5 метров. Как быть?

Выше говорилось, что нельзя соединять светодиодные ленты так, чтобы их длина превысила 5 м. Но была оговорка: «при последовательном соединении».

Как известно из школьного курса физики, параллельное и последовательное соединения имеют разные характеристики в плане влияния на электрические величины.

Нас интересует сила тока, которая при последовательном соединении возрастает до таких величин, на которые не рассчитаны токопроводящие жилы в диодных лентах.

Таким образом, если вам необходима лента большой длины, следует соединять отрезки параллельно, то есть крепить начало одного куска к началу следующего, а конец первого – к концу второго.

Особенности пайки

Паять светодиодное устройство можно с помощью электропаяльника, мощность которого составляет от 30 до 60 Вт. Паяльник должен иметь возможность регулировки температуры, максимальный диапазон нагрева не должен превышать 300°C. Если для паяния применять более мощное электрооборудование, то можно повредить светодиоды, называемые LED-компонентами.

Процесс соединения лент при помощи паяния не ограничивается только стыковкой двух отрезков. Чтобы светодиодная лента могла работать, ее стык нужно после пайки загерметизировать. В качестве изоляционного материала применяют клей, силикон или специальную трубку с термоусадочными свойствами. Перед процессом паяния ленты разрезают только в соответствующих линиях, обозначенных производителем. Разрез можно выполнять с помощью ножниц.

Перед началом выполнения паяльных работ контактные площадки диодных лент потребуется тщательно зачистить. Для этого снимается защитное покрытие с ленты при помощи хорошо заточенного ножа

Действие нужно выполнить точно и осторожно, чтобы не испортить печатную плату этого осветительного устройства. Процесс паяния осуществляют разогретым электропаяльником

Провода ленты вначале нужно лудить с помощью нанесения на них маленького кусочка припоя – это улучшает их адгезивные свойства. После выполнения лужения приступают к паянию. После выполнения соединения светодиодного устройства проверяют на работоспособность.

Что учесть при соединении

Простота и высокая скорость соединений – большой плюс коннекторов. Не нужно искать паяльник, «точку» его подключения и заниматься зачисткой концов проводников перед их сращиванием. Но есть и минус – окисляемость контактов любого из коннекторов.

При монтаже ленты со светодиодами вне строения или в комнате с избыточной влажностью такое соединение ненадежно. В подобных условиях сращивать отрезки осветительного прибора целесообразнее методом пайки.

Алгоритм действий несложно понять из рисунков.

Единственное, что остается добавить – при соединении отдельных кусков ленты необходимо обратить внимание на соблюдение полярности их подключения

На корпусе коннектора, под крышкой, имеются соответствующие метки.
