Как сделать штроборез из болгарки своими руками: шаг за шагом

Штроборез – очень полезный инструмент, но мало кто приобретает его специально для того, чтобы сделать в доме ремонт. Это не оправданное вложение средств, ведь его стоимость достаточно высока. В таком случае его можно сделать самостоятельно, особенно если в наличии есть лишняя болгарка.

Для изготовления самодельного штробореза из болгарки сначала нужно подготовить все необходимое: пару алмазных дисков, болгарку, гайки, защитный кожух или метал для его изготовления (вполне подойдет старая кастрюля), пылесос.
Главным отличием от болгарки является наличие двух режущих алмазных дисков, поэтому, чтобы сделать штроборез, необходимо адаптировать ее под два режущих элемента:

  1. Один из дисков крепится к машине традиционным способом.

Для крепления второго диска понадобится закрепляющая гайка с дополнительным кольцом того же диаметра, что и на основной гайке.

Оставшийся диск укладывается на закрепляющую первый диск гайку, и фиксируется дополнительной гайкой, перевернутой кольцом вниз. Здесь важно, чтобы оставшейся резьбы хватило для закрепления режущего элемента.

Если между режущими элементами штробореза установить дистанционную втулку или удлиненную гайку, это позволит в процессе эксплуатации инструмента менять между ними расстояние, регулируя в итоге ширину прорезаемой штробы.

Во время эксплуатации штроборез самодельный образует большое количество пыли. В промышленном инструменте данного рода предусмотрены пылеулавливатели.
Для отвода пыли на самодельном штроборезе должен присутствовать защитный кожух. Приобрести его можно в любом строительном магазине или сделать самостоятельно из подходящей по диаметру кастрюли:

  1. Для начала варится опорная подошва из профильной трубы 60х40.
  2. К ней привариваются подготовленные заранее боковины.
  3. Кастрюлю нужно очистить от эмали, обрезать, просверлить в ней отверстие под УШМ, приварить к ней хомут кожуха.
  4. Лишнее все обрезается, приваривается усилитель кожуха и боковина.
  5. Для отвода пыли нужно вырезать патрубок диаметром до 3 см. В кожухе вырезается под него отверстие и патрубок приваривается к кожуху.

В качестве переходника можно использовать канализационный отвод или шланг противогаза (главное, чтобы в него идеально вставлялся шланг имеющегося пылесоса).

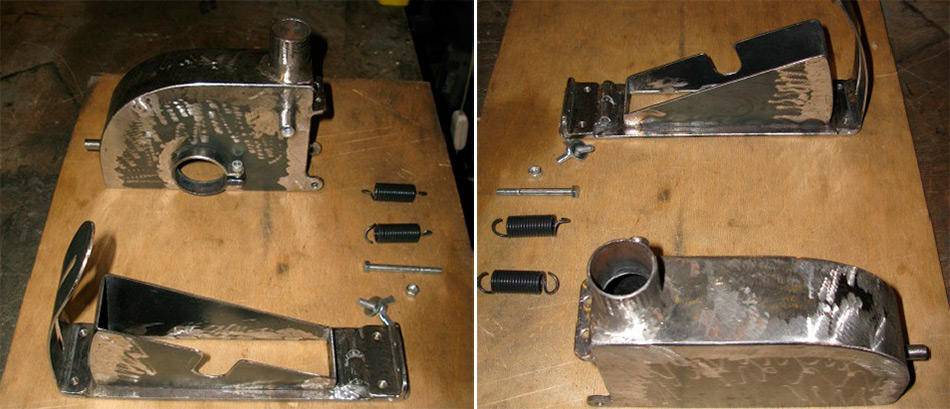

Возвратные пружины можно сделать из стальной проволоки.

Конструкцию необходимо предварительно собрать, устранить дефекты при наличии, разобрать и окрасить.

Всасывать образующуюся пыль может работающий параллельно со штроборезом пылесос или закрепленный непосредственно на штроборезе мотор от пылесоса. Мотор следует крепить к инструменту таким образом, чтобы штроборез было удобно удерживать при проведении работ.

Для эксплуатации изготовленного своими руками штробореза, понадобятся две розетки: для подключения инструмента и пылесоса.

Преимущество использования изготовленного своими руками штробореза в том, что данный инструмент является более экономичным вариантом в плане растрат на его приобретение. К тому же, использование штробореза вместо болгарки значительно сокращает время монтажных работ. Благодаря штроборезу, получается идеально ровный шов для укладки кабеля, шириной до 30мм. Для получения более широких борозд можно использовать штроборез параллельно два раза или более.

Как сделать штроборез своими руками

Чтобы сделать штроборез для газобетона своими руками, необязательно иметь инженерное образование и необходимый чертёж. К сожалению, приобретение такого приспособления может существенно ударить по семейному бюджету, тем более во время ремонта. Поэтому многие умельцы нашли способ, как можно сделать штроборез своими руками в домашних условиях с минимальным капиталовложением.

Итак, для того чтобы сделать штроборез без чертежа, вам понадобится:

  • алмазные диски (пару штук);
  • болгарка;
  • гайки;
  • материал, который пойдёт на изготовление защитного слоя (им может стать старая кастрюля);
  • пылесос.

Основное отличие штробореза от болгарки – возможность создавать две штробы с помощью двух алмазных дисков. Поэтому вам придётся переделать болгарку под два режущих элемента.

Для начала закрепите первый режущий диск на устройстве. Для фиксации второго элемента вам понадобится гайка такого же диаметра, как и основная. Потом закрепите на ней второй диск, переверните гайку кольцом вниз и плотно затяните её. Проследите за тем, чтобы резьбы хватило для полного закрепления детали на резьбе.

Если вам понадобится менять ширину штробы, установите между алмазными дисками дистанционную втулку. Так вы сможете в дальнейшем использовать своё приспособление или давать пользоваться им друзьям.

Во время своей работы штроборез обычно создаёт большое количество пыли. Для её поглощения современные производители устанавливают пылеулавливатели. Если вы решили сделать его самостоятельно, вы можете купить необходимое оборудование в ближайшем строительном супермаркете либо же создать своими руками из подходящей по диаметру кастрюли.

Сначала вам следует сварить подошву для опоры из трубы 60х40. Очистите кастрюлю от эмали и приварите к ней хомут кожуха. Теперь проделайте в ней отверстие необходимого диаметра и приварите к нему кожух для отвода пыли. Здесь вам пригодится шланг от старого противогаза или что-то подобное. Самое главное – чтобы диаметр шланга совпадал с диаметром шланга пылесоса.

После того как вся конструкция будет собрана, необходимо удалить с неё всё лишнее, очистить и покрасить.

Функцию поглощения пыли может взять на себя пылесос, который будет работать параллельно ос штроборезом. Также вы можете установить на своё устройство мотор от пылесоса таким образом, чтобы он не мешал вам во время работы. Перед использованием самодельного штробореза побеспокойтесь о том, чтобы вам были доступны как минимум две розетки – одна для штробореза, другая – для пылесоса.


Колесика для кожуха штрабореза

Основное преимущество самодельного штробореза заключается в исключении затрат на приобретение нового оборудования. Если вы всё сделали правильно, аппарат прослужит вам долгое время. Как видите, сделать штроборез своими руками в домашних условиях не совсем просто, однако возможно. Если вы сами когда-либо сталкивались с подобной проблемой, поделитесь комментариями под этой статьёй.

Что такое штроборез и с чем его едят

Для прокладки всевозможных коммуникаций, таких как трубы или проводка, необходимо штробить борозды различной величины. Чтобы сделать каналы для последующей прокладки проводки в кирпичной кладке или железобетонных конструкциях, используют перфоратор.

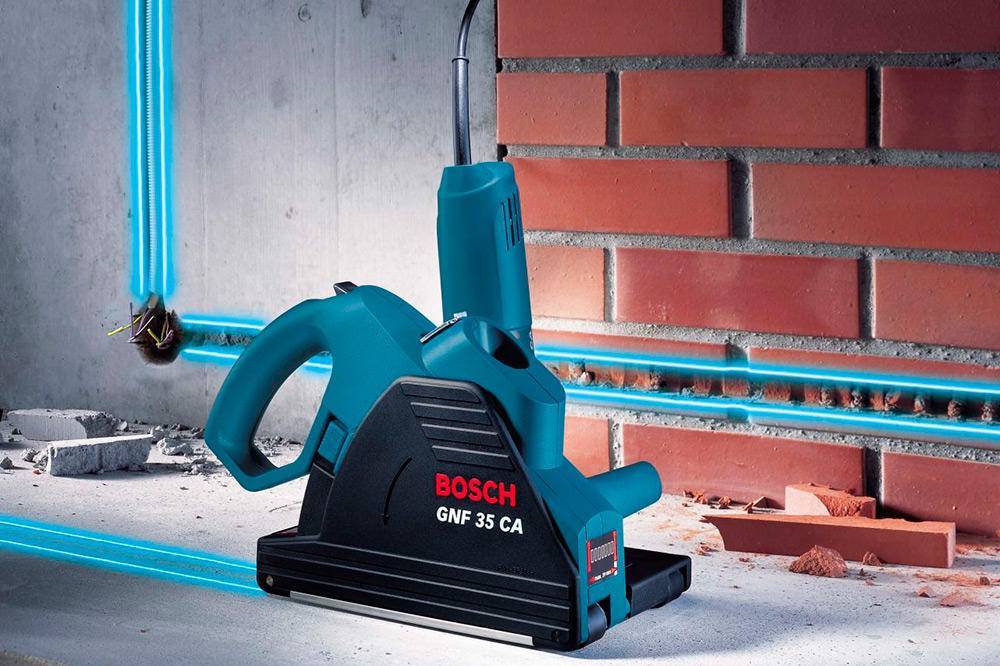

Но современные производители строительной техники и инструментов пошли навстречу всем монтажникам и начали серийное производство приспособлений для нарезания штроб – штроборезов. Внешне такое устройство практически ничем не отличается от болгарки. Они также имеют схожий принцип действия. Вот их основные различия:

  • В отличие от болгарки, с помощью самодельного штробореза вы сможете сделать одновременно две штробы для прокладки провода или труб. Это обеспечивается одновременной работой двух режущих дисков.
  • С помощью штробореза вы не сможете проделать штробу глубиною большей, чем вам необходимо. На каждом устройстве предусмотрены ограничительные рабочие платформы, уровень которых можно регулировать.
  • Современные модели устройств продаются с вмонтированной системой удаления пыли. Такое новшество как нельзя актуально для качественного выполнения строительных работ.

Принцип работы штробореза предельно прост. Две параллельные штробы прорезаются на поверхности после того, как по ней проходят два лезвия штробореза.

Чтобы удалить остатки покрытия, которое находится между двумя каналами, лучше всего использовать перфоратор. В крайнем случае здесь вам пригодятся зубило и молоток. Здесь явно видно преимущество штробореза перед болгаркой, поскольку на аналогичную работу у вас уйдёт гораздо больше времени и сил.

Способ №3. Перфоратор

Еще одним распространенным и достаточно простым способом, как можно самостоятельно изготовить штроборез, является перфоратор. Но вместо привычного сверла в него следует вставить фрезу необходимого размера.

Такой штроборез достаточно прост и не требует больших затрат времени и сил на его изготовление, но, вместе с тем, дает очень низкое качество работы. Канавка получается не только кривой по высоте и длине, но и разной глубины и ширины. В результате чего вам придется потратить гораздо больше времени на штробление и куда большее количество отделочных материалов.

Это интересно: Как сделать мини дрель из моторчика своими руками

Ручной штроборез

При нецелесообразном использовании электрического штробореза, можно использовать ручной аналог. Данный тип прибора — подходящий вариант для небольших частных построек, так как его стоимость значительно ниже.

Бесспорным плюсом является тот факт, что ручной вид прибора почти бесшумен. Он не такой пыльный, как электрический. Данное изделие состоит из металлической трубы, а сбоку закреплены ручки. На одной стороне трубы имеется режущая деталь, врезающаяся внутрь газобетона механическим путем.

В сфере строительства имеется две разновидности ручных штроборезов:

  • приборы, которые применяются на горизонтальных поверхностях;
  • для обработки вертикальных поверхностей.

Оба варианта используются с одной целью. Их различия только в форме и месте расположения элементов на основании, из которых состоит инструмент.

Ручной штроборез для горизонтальных поверхностей обустроен изогнутой ручкой. В то время, как у инструмента для вертикальной обработки эта ручка имеет ровную форму. Подобного рода формы ручек созданы специально. Для того, чтобы была возможность, как можно лучше обрабатывать поверхность без особых усилий.

Штроборез для газобетона своими руками

В специализированных магазинах можно приобрести готовый штроборез. Однако целесообразно ли его покупать для разового выполнения ремонтных работ в доме? К тому же оборудование довольно дорогое. Именно поэтому рассмотрим, как самостоятельно можно изготовить из болгарки штроборез, оборудованный пылеотводящим кожухом.

Для выполнения работ необходимо подготовить:

  • болгарку с двигателем мощностью до 2,5 кВт;
  • бытовой или промышленный пылесос со шлангами;
  • пару алмазных дисков для обработки бетона;
  • промежуточную втулку и фиксирующую гайку;
  • материал для изготовления защитного кожуха.

Соблюдайте следующую последовательность действий по сборке:

  1. Закрепите на валу диски, установив между ними распорную втулку.
  2. Обеспечьте фиксацию рабочего органа, затянув гайку специальным ключом.
  3. Закрепите кожух и подключите всасывающую трубу к патрубку.

Рекомендации по изготовлению кожуха:

  1. Выполните разметку деталей.
  2. Вырежьте заготовки.
  3. Изготовьте опорную площадку.
  4. Прикрепите к ней боковины.
  5. Прихватите обечайку с патрубком.
  6. Проверьте правильность сборки.
  7. Зафиксируйте детали сваркой.

Болгарка и два алмазных круга для изготовления штробореза

Можно для изготовления кожуха использовать старую кастрюлю или имеющиеся металлические емкости цилиндрической формы.
