Установка дифференциального автомата

Рассмотрим установку дифавтомата в распределительном щите. При наличии дифавтомата в нашей сети потребления нулевая шина не должна объединяться с шиной заземления, так как именно через  заземляющий провод и происходит утечка тока, которую измеряет дифавтомат. Если их объединить, то «фокус не получится» — ток, убегающий в заземление, вернется в ту же самую нулевую шину.

В случае отсутствия заземления вообще, как это часто у нас бывает, утечка при поражении током обычно происходит через какие-то металлические предметы (трубу, батарею), которые и можно считать «плохим заземлением».

Поэтому дифавтомат в сети без заземления работать будет, а в сети с нулевой шиной, объединенной с заземлением, нет.

В щите дифавтомат устанавливаем на DIN-рейку после счетчика, но перед группой автоматов.

Как и у всего остального модульного оборудования, сверху подаются входные провода, снизу отходят выходные. Как правильно подключить АВДТ в трехфазной сети, проблемы не составляет: надо подключать его не к одной фазе, а сразу к трем:

Монтаж дифференциального автомата

Правильно подключить дифавтомат своими руками — это не просто подать провода к входным и выходным клеммам. После того как автомат в щитке, надо еще проверить его работу.

На нем имеется кнопка «Тест», которая подключает сопротивление, имитирующее ток утечки. При нажатии кнопки дифавтомат должен среагировать — отключиться. Если этого не произойдет, это значит, что в аппарате имеется неисправность и необходимо его заменить.

Пошаговая инструкция

1. В первую очередь следует проверить устройство на предмет трещин и повреждений в соответствии с требованиями ПУЭ, так как при наличии неисправностей не будет обеспечена полноценная защита. Эти требования касаются всех устройств подобного типа. УЗО и дифференциальные автоматы представляют собой практически одинаковое оборудование, поэтому и устанавливают их одинаково.
2. Далее дифференциальный автомат устанавливается на DIN-рейку в электрическом щите. Как упоминалось ранее, его принцип работы заключается в сравнивании проходящего по фазному проводнику тока с током, который перемещается по нулевому проводнику. Если в цепи возникает утечка, то их значения мгновенно станут разными. Дифференциальное устройство вычислит эти изменения и сравнит их с номинальным значением, которое предусмотрено для данного устройства. В случае когда показания превысят номинальное значение, устройство отключит на этом участке сети питание. И включить его можно будет лишь после устранения неполадок.
3. К дифференциальному автомату подключаются два провода – фазный и нулевой (220 B) или один нулевой и три фазных (380 B). От УЗО дифавтомат отличается тем, что не только предохраняет человека от поражения током, но и осуществляет автоматическое отключение сети при коротком замыкании и перегрузке. Также в нем предусмотрена защита от сверхтоков, что отсутствует в УЗО. В соответствии с нормативными постановлениями, необходимо устанавливать только дифференциальные автоматы. К установке допускается только оборудование защитного отключения типа «A», которое реагирует на переменные и пульсирующие токи. Также допускается устанавливать устройства типа «AC», реагирующие исключительно на переменные токи утечки.

Как правильно подключить автоматы и УЗО

Перед началом работ по подключению автоматов необходимо подготовить все приспособления:

1. Монтажная рейка (иногда она имеется уже в комплекте с готовым щитком). В других же случаях потребуется самостоятельно отмерить нужную длину и отрезать ее ножницами по металлу.
2. Отвертка.
3. Кусачки.
4. Инструмент для зачистки проводов.

Подключение автоматов и УЗО — пошаговая инструкция

Шаг 1. Для начала на металлической DIN-рейке следует закрепить две шины: нулевую и заземления. Сделать это просто, необходимо вставить их одним концом, а потом защелкнуть.

Таким образом должны выглядеть шины после установки

Шаг 2. Теперь необходимо последовательно закрепить автоматы. В нижней части у них имеется специальная защелка, которую достаточно потянуть вниз, а затем закрепить автомат на рейке.

Поочередно необходимо закрепить на рейке каждый автомат

Шаг 3. Далее необходимо взять трехжильный кабель. Как правило, провод заземления имеет желтый цвет, ноль – голубой цвет, а фаза белый или розовый цвет (как в нашем случае).

Важно не перепутать провода кабеля питания

Шаг 4. Сперва нам следует подключить нулевой провод к нулевой шине. Делается это несложно — необходимо отверткой открутить болтик.

Здесь предусмотрено отверстие для кабеля различного сечения

Шаг 5. Теперь необходимо подсоединить к шине заземления желтый провод заземления.

Делается это таким же способом, как и в предыдущем варианте

Шаг 6. Следующим этапом нам понадобится закрепить питающий провод (розовый). Вопреки многочисленным мнениям, он всегда должен идти сверху. Следует подключить провод, но закручивать его сразу не стоит — причина в том, что придется тогда подавать питающий провод и на все остальные автоматы.

В этом шаге проводок подключают «наживую»

Шаг 7. Седьмой: необходимо вставить питающий провод в верхний автомат, а затем в то же отверстие вставить один конец дополнительной перемычки.

Теперь необходимо вставить перемычку в соседний автомат, а затем и в другой поочередно закручивая винты

Шаг 8

Теперь необходимо обратить внимание на последний дифференциальный автомат. На его корпусе, как правило, располагается схема подключения

Первый вход здесь будет обозначаться буквой N – это будет ноль, второй вход обозначается как I(L) – это будет фаза.

Шаг 9. Теперь стало понятно, что фаза находится на втором входе, значит, туда следует закрепить другой конец желтого проводка-перемычки. Закручиваем винт по аналогии с предыдущими вариантами.

Таким образом мы завершили подключение питающего кабеля, который идет от щитка

Шаг 10. Теперь необходимо подключить провода, которые идут от помещения. Сначала с их концов понадобится снять слой изоляции. Для зачистки концов на проводах используют специальный инструмент.

Здесь можно прокрутить винт и выставить толщину провода

Шаг 11. Здесь тоже следует подключить нулевой провод к соответствующей шине.

Открутить можно любой свободный болтик

Шаг 12. Теперь необходимо снова зафиксировать провод заземления.

Затягивать провод необходимо осторожно, не захватывая слой изоляции

Шаг 13. Теперь снизу мы фиксируем провод питания, который идет от электрического прибора.

Следующие проводки по такой же аналогии будут подключаться только снизу

Шаг 14. Теперь необходимо взять дополнительный проводок, подключить его к нулевой шине, а потом к первому входу на дифференциальном автомате.

Фиксируем провод в первом отверстии дифавтомата

Как работает дифференциальный автомат

Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи. К примеру, для отключения цепи при появлении в ней короткого замыкания или повышенных нагрузок срабатывает модуль защиты, по принципу работы схожий с обычным автоматом. В основе этого модуля находится расцепитель, он же механизм расцепления контактов (независимый).

А вот защиту от поражения человека электричеством осуществляется за счет другой части дифавтомата – это так называемый модуль дифференциальной защиты. В нем расположен трансформатор дифференциального типа, который во время работы сети сверяет два значения тока: на входе и на выходе. Если разница двух величин будет значительной, то есть, есть угроза жизни человека, то с помощью двух элементов, а именно с помощью катушки электромагнитного сброса и усилителя, модуль преобразует электрическую энергию в механическую, тем самым обесточивает электрическую цепь, защищаемую собой.

Как правильно подключить

Схема подключения дифавтоматов в сети 220 В рассмотрена выше.

Схема подключения дифавтоматов в сети 380 В имеет существенные отличия. Прежде всего, для такой схемы нужен четырёхполюсный дифавтомат. Такой дифавтомат предназначен специально для трёхфазной сети, имеет более крупные габариты, но также устанавливается на дин-рейку.

Исполнение для трёхфазной сети

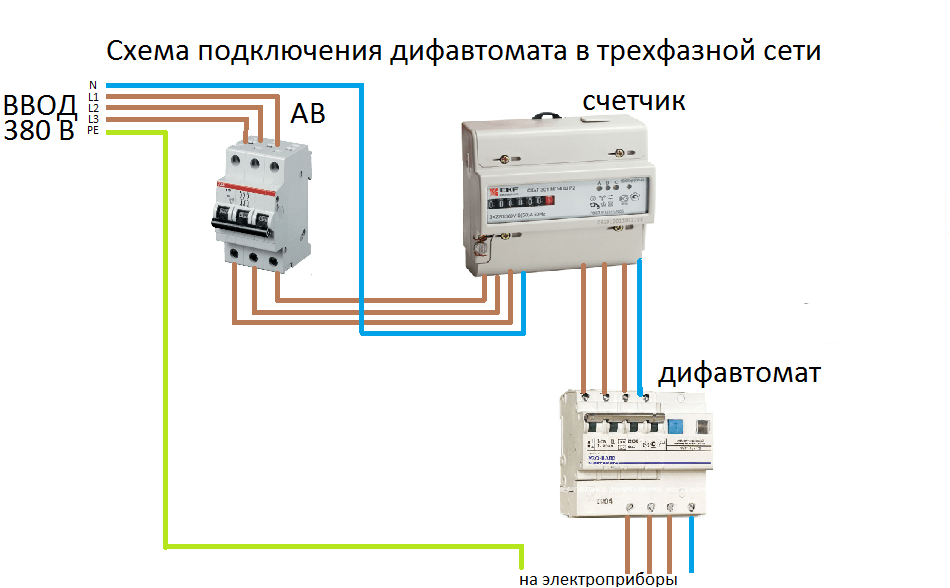

Схема установки такого дифавтомата предусматривает его монтаж после счётчика. Такой тип установки можно реализовать селективным способом, если вводной дифавтомат использовать селективного исполнения.

Установка в сети 380 В

При отсутствии заземляющего проводника в схеме питания помещения (дома), установка дифавтомата является обязательной.

Защита людей от электрического тока прежде всего.

Схема подключения в такой сети реализовывается следующим образом.

Простейшая схема установки в сети 220 В

При такой схеме сам дифавтомат будет выполнять функцию заземлителя, мгновенно реагируя на появление в сети тока утечки на землю. Это обеспечит защиту людей использующих бытовые электроприборы или просто находящихся в защищаемом помещении.

Независимо от вида электрической сети, в которой монтируется дифавтомат, существует ряд правил, обеспечивающих правильность эксплуатации:

Питающие провода всегда нужно подводить к устройству сверху, а отходящие вниз. Практически на всех моделях дифавтоматов нанесено обозначение присоединений проводов и положение входа и выхода. При случайном подключении нагрузки не стой стороны, можно вызвать аварию, вызывающую выход из строя дифавтомата. Иногда приходится работать в условиях, требующих установки дифавтомата в перевёрнутом положении

На эффективность его работы такое положение не повлияет, главное, не перепутать клеммы подключения.
Важно соблюдать правильность подключения фазных и нулевого провода. В стандартной международной маркировке клемма подключения фазного провода имеет обозначение L, а клемма подключения нулевого проводника N

Приходящий проводник имеет обозначение — 1, а отходящий обозначение — 2.
Для нормальной корректной работы дифавтомата, его нулевой проводник должен быть соединён лишь со своей цепью. Запрещено объединять нули всех групп в общую цепь.

Важно помнить, что неправильное подключение устройства защиты не всегда вызовет его поломку. Неправильное подключение всегда не обеспечит должного уровня защиты и правильности её работы

Конструкция дифавтоматов

Дифференциальный автоматический выключатель – это электрический прибор, служащий для защиты сети и подключенных к ней приборов от нерасчетных нагрузок и утечек тока. Фактически он представляет собой комбинированное устройство из двух основных функциональных частей:

1. Устройство защитного отключения (УЗО). Его работа осуществляется за счет подведения обратного тока. В рабочем состоянии сети величины входного и обратного тока создают равносильные магнитные потоки, что не дает разъединить реле отключения. Если в сети появляется ток на землю (утечка), разница между потоками сразу же переключает реле и подача питания прекращается.
2. Автоматический выключатель (АВ). Он оснащен парой расцепителей: тепловым и электромагнитным. Первый прекращает подачу тока при возникновении перегрузки на группе потребителей, к которым подключен, а второй – при коротком замыкании. В различных дифавтоматах могут использоваться двух- или четырехполюсные автоматические выключатели.

Помимо этих основных элементов в рабочем модуле дифавтомата присутствует электронный усилитель и дифференциальный трансформатор.

Перед монтажом дифференциального автомата следует проверить его исправность. Для этого на корпусе каждого такого прибора производители располагают кнопку «Тест». Нажатие на неё приведет к искусственному моделированию ситуации с утечкой тока, которая должна спровоцировать отключение аппарата. Если этого не происходит, то применение устройства категорически запрещено.

Для стандартной бытовой электросети с напряжением 220В предназначены двухполюсные дифференциальные автоматы. Правила  подключения дифавтомата в однофазной сети требуют подсоединять нули следующим образом: снизу – ноль от нагрузки, а сверху – от питания.

Четырехполюсные дифавтоматы устанавливаются по точно такому же принципу, но используются в трехфазных электросетях с номинальным напряжением 380В. Их установка, как правило, требует большего места на DIN-рейке, чем для 4 модулей, поскольку необходимо пространство для размещения блока дифзащиты.

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции

Чтобы читатели «Сам электрика» смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке, мы рассказывали в соответствующей статье!
Установите дифавтомат на DIN-рейку, как показано на фото.
Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции, который не повредит токоведущий контакт.
Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата

Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

Схема подключения дифавтомата без заземления

Если в помещениях не новых, уже бывших в эксплуатации, в основном предусмотрено заземление, то подключение дифавтомата будет происходить по одной из приведенных выше схем, и приведет к защите схемы от протечки «на землю». При создании новых электросистем во вновь построенных объектах регулярно можно наблюдать отхождение от некоторых стандартных схем и отсутствие заземления. В таком случае подключение дифавтомата непросто можно осуществить, а крайне необходимо.

Для такой схемы дифавтомат послужит своего рода заменой заземляющего провода. По сути, он возьмет на себя функции защиты от протечки тока.

Принцип работы и методы срабатывания

Принцип работы дифавтомата также объединяет принципы работы автоматического выключателя и УЗО. Для защиты от токов короткого замыкания и перегрузки в сети дифавтомат оснащён электромагнитным и тепловым расцепителями, а для защиты от тока утечки — дифференциальным трансформатором и отключающей катушкой.

В случае попадания человека под действие тока на участке цепи, защищаемом дифавтоматом, сработает отключение от появления тока утечки. В дифференциальном трансформаторе нарушиться баланс магнитных потоков и отключающая катушка на это отреагирует мгновенно.

Возникновение тока утечки

В случае же перегруза электрической цепи работу по отключению выполнит тепловой расцепитель, конструктивно и номинально не отличающийся от тепловых расцепителей обычных автоматических выключателей. А при возникновении в цепи тока короткого замыкания, свою работу выполнит магнитный расцепитель, который также не отличается от магнитных расцепителей автоматических выключателей.

Расположение магнитного и теплового расцепителей

В зависимости от схемы монтажа дифавтоматов, различают селективный и неселективный методы срабатывания.

Селективная схема предусматривает использование дифавтомата с обозначением S на передней панели, что собственно и обозначает «селективный».

Селективная схема монтажа реализовывается за счёт установки одного дифавтомата (селективного) на вводе (центральный распределительный щит, электрощит на лестничной клетке и т. п.) и нескольких неселективных дифавтоматов в отходящей цепи. По одному на каждый участок.

Вводной дифавтомат и три отходящих участка цепи

Такая схема монтажа предпочтительнее из-за того, что при возникновении аварии на любом из трёх защищаемых участков, отключение выполнит неселективный дифавтомат, а основной останется включённым. Такой способ срабатывания обеспечивает существенное снижение риска отключения всех потребителей одновременно.

Неселективная схема монтажа реализована аналогично предыдущей, но с существенным отличием. Вводной дифавтомат не селективного исполнения, а такого же, как и отходящие дифавтоматы. В случае возникновения аварии на любом из участков цепи отключится дифавтомат, защищающий этот участок, а также вводной дифавтомат, что, в свою очередь, приведёт к отключению всех групп потребителей.

Функционально неселективная схема выполняет защиту правильно, но в плане эксплуатации она непрактична.

Монтаж селективной схемы защиты более предпочтителен.

Подключение

Подключение дифавтомата – весьма несложный процесс. Верхняя часть дифференциального автомата содержит контактные пластины и зажимные винты, предназначенные для подключения нуля N и фазы L от счётчика. Нижняя часть располагает контактами, к которым и подключается линия с потребителями.

Подключение дифавтомата можно представить следующим образом:

1. Зачистка концов проводников от изоляционного материала примерно на 1 сантиметр.
2. Ослабление зажимного винта на несколько оборотов.
3. Подключение проводника.
4. Затягивание винта.
5. Проверка качества крепления простейшим физическим усилием.

Выбор между конфигурацией УЗО + автомат и обычным дифавтоматом должен обуславливаться наличием места в щитке и ценой самих устройств. В первом варианте сложность монтажа слегка возрастёт.

В случае с однофазной сетью в 220 В, используемой в большинстве квартир и домов, необходимо использовать двухполюсное устройство. Монтаж дифференциального автомата в данном случае можно провести двумя способами:

1. На входе после электросчётчика для всей квартирной проводки. При использовании данной схемы питающие провода подключаются к верхним клеммам. К нижним же подаётся нагрузка от различных электрических групп, разделённых автоматическими выключателями. Существенным минусом данного варианта является сложность поиска причины выхода из строя в случае срабатывания автоматики и полное отключение всех групп при неполадках.
2. На каждую группу потребителей по отдельности. Этот метод применяют для защиты в помещениях, где отмечается повышенный уровень влажности воздуха – ванные, кухни. Актуален метод и для мест, где электробезопасность должна быть на высшем уровне – например, для детской. Понадобится несколько дифференциальных автоматов – несмотря на большие затраты, данный способ является наиболее надёжным и гарантирующим бесперебойное электроснабжение, а срабатывание любого из дифавтоматов не заставит сработать остальные.

При наличии трёхфазной сети в 380 В нужно применять четырёхполюсный дифавтомат. Вариант используется в новых домах или коттеджах, где устройству необходимо выдерживать высокие нагрузки от электроприборов. Использовать такое подключение дифавтоматов можно и в гаражах в связи с возможным использованием мощного электрооборудования.

Можно сделать вывод, что схема подключения дифференциальных автоматов мало чем отличается от аналогичных схем для УЗО. На выходе устройства должны быть подключены фаза и ноль от защищаемого участка сети. Безопасность именно этой группы и будет контролироваться.

Дифференциальные автоматы успешно применяются и в однофазных, и в трёхфазных сетях переменного тока. Установка такого устройства значительно повышает уровень безопасности при эксплуатации электроприборов. Кроме того, дифференциальный автомат может поспособствовать предотвращению пожара, связанного с возгоранием изоляционного материала.

Селективный и неселективный метод срабатывания устройства

Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.

Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.

Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.

Какие ошибки допускают электрики при подключении защитного устройства

Если после монтажа дифференциального автомата он не работает даже при минимальной нагрузке — значит, были допущены ошибки.

Ошибки установки электрооборудования приводят не только к неисправностям аппарата, но представляют опасность для жизни людей

Ошибки в процессе подключения автоматики, часто допускают неквалифицированные мастера:

1. Соединения проводника ноля с кабелем «земли». Работать устройство в этом случае не будет потому, что рычаг устройства останется на прежнем положении.
2. Подсоединение нейтрали к нагрузке от нулевой шины. При таком соединении получится передвинуть рычаги в верхнее положение, но они все равно отключатся даже при минимальной нагрузке. Поэтому, нейтраль необходимо брать только с выхода УЗО.
3. Подключение нейтрального проводника с выхода аппарата вместо нагрузки к шине, а от шины к нагрузке. При таком подключении получится передвинуть рычаги в правильное положение, но их тоже вырубит из-за нагрузки. Здесь не получится проверить прибор кнопкой «Тест», потому что она тоже не будет функционировать. Такие же последствия ждут, если спутать подключение нейтрали, подсоединив ее от шины к нижнему зажиму, а не к верхнему.
4. Перепутанное соединение нейтральных проводников и разных дифавтоматов. Два дифавтомата будут включаться, кнопка «Тест» тоже будет функционировать, но при подключении нагрузки сразу произойдет отключение аппаратов.
5. Если ошибка заключается при подключении двух нейтральных кабелей от разных приборов, то получится установить рычаги в правильное положение. Тем не менее, из-за нагрузки или при нажатии на кнопку «Тест», дифавтоматы отключатся.

Если перепутать подключение проводников в щитке, то устройство будет работать некорректно

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложностей и может быть произведена самостоятельно без специального обучения.

К месту с блоком дифавтоматов должен быть свободный доступ. Вокруг него желательно не размещать легковоспламеняющиеся и взрывоопасные предметы

Последовательность действий при этом следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Зафиксировать дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистить питающие жилы в кабеле и подсоединить их к двум верхним клеммам дифавтомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый – к контуру заземления, а третий цвет – к «фазе» прибора.
5. К нижним клеммам дифавтомата подключить провода, подающие напряжение в квартиру или на последующие защитные устройства.
6. Подать напряжение на АВДТ и проверить работоспособность прибора.

Для тестирования дифавтомата на нем предусмотрена специальная кнопка «Т». При её нажатии в электрической цепи появляется ток утечки, который должен привести к срабатыванию аппарата и отключению напряжения. Если АВДТ не отреагировал, значит он неисправен и подлежит замене.

В деревянных домах обязателен огнестойкий щит для дифавтомата. Он защитит стены дома от огня в случае возгорания защитных устройств

В электрической сети квартиры дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его монтаж не вызовет затруднений.

Схемы подключения

Схема подключения дифавтомата легко читается даже для неопытным электротехником. В принципе, она мало чем отличается от схем подключения других приборов, устанавливаемых в распределительном щите. Поэтому и главное правило для них точно такое же: диф автомат может быть подключен к фазным проводам и нулю только той линии (ветки), защиту которой он осуществляет.

Подключение диффавтомата с заземлением

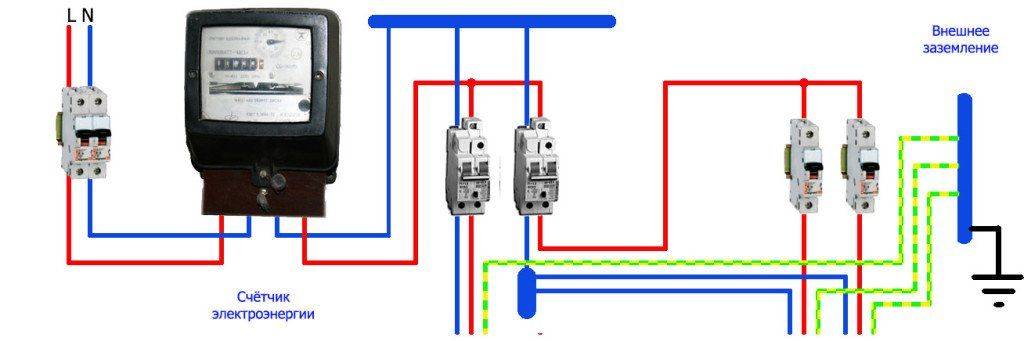

Вводный автомат

Рассмотрим две основные схемы подключения дифференциальных автоматов. Первая из них иногда называется «вводной автомат», так как в данном случае прибор ставится в щите на вводном кабеле и осуществляется одновременную защиту всех электрических цепей и групп в данной сети.

Автоматический выключатель дифференциального тока для такой схемы должен подбираться индивидуально, с учетом потребляемой мощности и других рабочих параметров сети. Среди преимуществ такой способа организации защиты можно отметить:

• более низкую стоимость одного дифавтомата;
• компактность (один прибор всегда поместится в щите).

И следующие недостатки:

• при реакции на неполадки отключается подача тока на всю квартиру;
• ремонт займет больше времени, поскольку точно неизвестно на какой из цепей произошла поломка, неизвестна даже причина отключения (короткое замыкание, утечка тока).

Отдельный автомат

Вторую схему можно назвать «отдельные автоматы». В этом случае автоматический дифференциальный выключатель ставится перед каждой группой потребителей или веткой сети, а также перед группой самих дифавтоматов. Например, отдельные дифавтоматы устанавливаются на группу освещения, розетки и стиральную машину. Это самый безопасный способ организации защиты электросети и её пользователей.

Подключение двух дифавтоматов

При монтаже такой схемы требуется выбирать общий дифференциальный выключатель с более высокими рабочими параметрами, чем у групповых автоматов. Так, к примеру, если отдельные диф автоматы рассчитаны на утечку тока 30мА, то у общего этот параметр должен быть не ниже 100мА. Если эти автоматы будут одинаковыми, то при каждом конфликте отдельной цепи будет срабатывать и групповой и основной, что приведет к отключению всей сети. Есть и другой способ организовать их работу – установить автомат селективного типа (на нем должно стоять обозначение “S”). Срабатывание такого прибора происходит с небольшой задержкой, с помощью которой можно организовать процесс последовательного отключения автоматов.

Преимущества схемы:

• самый высокий уровень безопасности;
• в момент отключения точно известно, на какой из линий электросети произошла авария.

Недостатки:

• высокая стоимость комплекта дифавтоматов;
• конструкция занимает немало места в силовом щите;
• относительная сложность монтажа и чтения.

Известен также облегченный вариант предыдущей схемы, в котором с целью экономии не устанавливается общий дифференциальный выключатель. По функциональности такой способ практически не отличается от предыдущего.

На всех приведенных схемах обозначение кабелей произведено по следующему принципу: синие линии – нулевые провода, красные – фазы, а желтые пунктирные – заземление.

Алгоритм монтажа своими руками

Перед монтажными работами надо чётко уяснить, какой вид подключения будем осуществлять, затем проверить наличие всех компонентов, приборов, инструментов.

Надо осмотреть непосредственно сам полимерный корпус (короб однофазного дифавтомата) на наличие механических или иных повреждений. Любой дефект приводит к утечке тока и нестабильной работе оборудования. Лучше заранее предотвратить поломку. Дальнейшие действия при подключении дифавтомата в однофазной сети такие.

Обесточивают всю систему в помещении или доме. Для этого нужно выключить центральные предохранители – пробки. С помощью индикаторной отвёртки проверяют отсутствие напряжения.

В качестве альтернативы для проверки можно использовать мультиметр.

Заранее следует выбрать место монтажа. В этом месте устанавливают DIN-рейку, на которую будут фиксировать однофазные дифавтоматы. С помощью специального устройства для снятия изоляции, очищают жилы.

Далее привинчивают заземление, подключают «ноль». Входные жилы всегда монтируются в верхней части. Подсоединяют остальные кабели строго по схеме, указанной на самом корпусе. Оголенных участков не оставляют, все должно быть изолировано.

Инструкция по подключению

После определения схемы и покупки всех необходимых деталей, приступим к установке дифавтомата (ов).

1. Осмотрите прибор на наличие дефектов и трещин. Они могут непосредственно повлиять на правильную работу устройства.

Отключите дом или квартиру от сети, вырубив распределительный щит. Обязательно убедитесь в отсутствии напряжения с помощью мультиметра или индикаторной отвертки.

Установите дифференциальный автомат на DIN-рейке.
С помощью бокорезов или специального инструмента снимите изоляцию с жил подключаемого кабеля на расстоянии приблизительно в 5 мм от края (не используйте зубы, как это было принято у ваших дедушек).
Подключите фазные и нулевые провода в следующем порядке: к верхним клеммам от питающего кабеля, а к нижним – от нагрузки.
Готово! Теперь можно включать питание от силового кабеля и проверять работоспособность щита (все картинки можно увеличить).

Ключевые моменты

Вне зависимости от типа сети при подключении дифавтоматов следует всегда соблюдать следующие правила:

Провода питания всегда должны подводиться к прибору сверху, а выходные (на нагрузку) – снизу. На большинстве дифавтоматов есть соответствующее обозначение этих разъемов и принципиальная схема. Случайное подключение в обратном порядке может влететь в копеечку, если приведет к сгоранию автомата. Если доступной длины проводов не хватает, лучше всего их заменить. В крайнем случае – нарастить или перевернуть дифавтомат на DIN-рейке (главное — не запутаться при дальнейшем монтаже).
Полярность контактов всегда должна быть соблюдена. Согласно международному стандарту на всех устройствах разъемы для подключения нулевого провода имеют обозначение N, а фазных – L. Порядок прохождения тока обозначается цифрами: 1 – подводящий провод, 2 – отходящий

Обратите внимание, что устройство может даже работать при неправильном подключении, однако несоблюдение полярности приведет к тому, что оно не будет реагировать на возникновение перегрузок и короткого замыкания.
Некоторые электрики по привычке могут подключить все нули к одной перемычке, так как этого требуют схемы подключения многих приборов. Однако в дифавтомате такое подключение будет всегда вызывать конфликт, и отключать питание

Для нормальной работы ноль каждого АВДТ может быть соединен только со своей цепью.

Как правильно подключить дифференциальный автомат

Подключение дифавтомата – это то же самое, что подключить УЗО. Поэтому здесь необходимо придерживаться тех же правил, то есть, подключение проводить к тому участку (фазе и нулю), который данный прибор будет защищать. К примеру, нельзя нулевой провод, вышедший из защитного прибора подключать к другому нулевому проводу. В этом случае дифавтомат просто не будет работать, и цепь останется незащищенной. Все дело в том, что в двух проводах будут течь токи разной силы.

Давайте рассмотрим две схемы подключения дифавтомата. Первая из них, которая изображена на нижнем рисунке, подразумевает, что в ней будет использован один дифференциальный автомат, который будет устанавливаться на входе перед разводкой сети на группы. Поэтому провода питающей сети от счетчика контроля электроэнергии подаются на верхние клеммы автомата, а с нижних клемм провода будут соединены с обычными автоматами, которые установлены по группам.

У этой схемы подключения есть один существенный недостаток – это сам дифавтомат в единственном числе. То есть, если в какой-то группе появится одно из трех нарушений электрической цепочки (КЗ, перегруз, ток утечки), то защитный прибор отключит сразу все группы потребителей.

Вторая схема подключения дифференциального автомата более сложная, но и более надежная. В ней присутствует сразу несколько приборов, которые устанавливаются на каждую группу или разделяют группы на несколько участков. Это хорошо видно на рисунке ниже.

Обычно эта схема подключения раньше использовалась только во влажных помещениях или в комнатах, где присутствует повышенные требования к безопасности (к примеру, в детских). Сегодня ее используют везде в независимости от назначения помещений. Положительных сторон в таком подключении немало, особенно хотелось бы отметить возможность не отключать другие группы, если в одной из них произошло нарушение работы электрического участка. Конечно, цена сборки распределительного шкафа резко возрастет за счет увеличения количества дифавтоматов, но это стоит того.

Выводы и полезное видео по теме

С какими трудностями можно столкнуться при подключении защитных устройств, вы узнаете из следующих видеороликов.

Тестирование двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение защитного дифференциального автомата – процесс несложный. Главным условием быстрого монтажа является четкое соблюдение рекомендованных электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сами АВДТ будут надежно служить долгие годы.
